高压隔离开关操作注意事项 图文 民熔
隔离开关结构及安装 (图文) 民熔
隔离开关
隔离开关的应用及结构
1隔离电压在没有电流的电路中，电路被隔离开关断开，形成明显的断裂。
断电设备与带电局部隔离，形成明显的空气绝缘间隙，保证设备平安。
2当小电流被分断时，电弧将被拉长，电弧将在空气中工作。
隔离开关具有一定的切断小电流的能力。
A、当无接地警告指示时，翻开或关闭电压互感器；B.无雷击时，翻开或关闭避雷器；C.在空载状态下连接或切断空载母线和低压电抗器；D.连接或切断励磁电流不超过2A的空载变压器；e.连接或切断电容电流不超过5A的空载线路；
导电局部
导电局部通过支撑绝缘子固定在底座上，用于闭合和断开电路，主要包括由操作绝缘子驱动的力栅〔动触头或导电杆〕、固定在底座上的静触头和用于连接每条线路的力栅。
通常会拉两把或更多的伞
铜板的厚度和数量由隔离开关的额定电流决定。
对于电压等级较高的开关，为方便母线及电气设备检修，隔离开关还设有接地刀闸代替接地，并在二者之间安装机械闭锁装置，以保证操作顺序的正确性
绝缘件
隔离开关的绝缘主要有两种
接地绝缘和断裂绝缘。
1接地绝缘一般由支柱绝缘子和操作绝缘子组成。
他们通常用瓷绝缘子，有的还用环氧树脂或环氧玻璃布板作为绝缘材料。
2对于有明显缝隙破裂的绝缘，通常采用空气作为绝缘介质。
隔离开关断开后，断口间的击穿电压必须大于相间击穿电压3F。
这样，当电路中出现危险过电压时，首先发生相对地放电，从而防止触头间的断裂首先被击穿，保证维修人员的平安。
隔离开关安装。
隔离开关和断路器操作顺序 (图文) 民熔
隔离开关和断路器严格规定断路器和两侧隔离开关的操作顺序。
停电时，应先跳闸断路器。
断路器检查确认断开时，先拉负荷侧隔离开关，再拉电源侧隔离开关；送电时，先合上电源侧隔离开关，再合负荷侧隔离开关，然后是断路器。
有人认为，由于断路器已经断开，先操作该侧的隔离开关并不重要，不会造成带负荷合隔离开关的情况。
问题是，当断路器未检测到在合闸位置时，导致隔离开关带负荷误动，后果截然不同。
例如，停电时，在合闸位置没有检测到断路器，先拉负荷侧隔离开关造成短路，则线路发生故障。
线路的继电保护动作将使断路器跳闸并隔离故障点，使线路在不影响其他回路供电的情况下被切断。
如果先拉开电源侧的隔离开关，短路是由带负荷拉隔离开关引起的，但故障相当于母线短路，全部电源切断，导致与母线相连的所有负荷都被切断，大大扩大了故障范围，甚至导致通电停电、电网崩溃等严重后果。
同样，如果没有发现断路器处于合闸位置，电源侧的隔离开关先合上，然后负荷侧的隔离开关带负荷合上隔离开关也不会有问题。
当发生电弧短路时，线路继电保护动作跳闸，不影响其他设备的运行，如操作顺序相反，当合上电源侧隔离开关时，会引起隔离开关带负荷短路，扩大事故。
有人填写操作票时，为节省时间，不宜将隔离开关操作写成“断路器两侧隔离开关分闸”为一步，应分为两步。
例如线路停电时，断路器断开后，首先打开负荷侧隔离开关QS2，检查其是否处于分闸位置；其次，拉动电源侧隔离开关QS1，检查其是否处于断开位置。
另外，在操作步骤的安排上，应保证断路器操作时回路保护仍有操作电源，当发生上述误操作时，断路器能跳闸。
对于一些资料所列的典型操作规程，当线路停电时，断路器的操作熔断器应放在隔离开关分闸前；当线路上电时，应在隔离开关闭合后办理上断路器的操作保险，这将导致结果开关带负荷合闸时，继电保护不能动作跳闸，造成短路。
高压隔离开关常见异常处理 (图文) 民熔
隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。
民熔高压隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。
本文将会介绍关于民熔高压隔离开关的常见异常处理措施，感觉这篇文章对你有帮助的话，可以关注下小编高压隔离开关基本知识1高压隔离开关的定义它是一种结构简单的开关电器，是电网中重要的开关设备之一操作机构带动本体闸刀开关分、合，分闸后形成明显的断路点只有在电路断开的情况下才能进行分、合闸操作，或者可以接通和断开符合要求的小电流电路。
没有专门的灭弧装置，不能用来断开负载电流和短路电流。
隔离开关通常与断路器一起使用2.民熔高压隔离开关的作用作用一隔离电源、保证安全■检修电气设备时，用隔离开关将待检修电气设备与带电电源隔离，形成明显可见的断开点，以保证检修人员和设备的安全。
小电流通断动作■隔离开关无灭弧装置，不能分合闸负荷电流和短路电流。
但它具有一定的开、关小电感电流和电容电流的能力。
它可用于某些切换操作，以改变系统的操作模式。
易熔式隔离开关结构中常用的高压隔离开关有gw9-12和hgw9-10g，主要包括以下部分：导电部分由弯曲成直角的铜板组成，一端有孔可通过螺钉与母线连接；另一端较短，接触关闭时用动叶片（动触头）。
两块铜板组成接触片，又称动触头，可绕轴旋转一定角度，闭合时夹紧静触头。
两块铜板之间有一个夹紧弹簧，用来调节动、静触头之间的接触压力。
同时，当两块铜板流过同一方向的电流时，会产生相互吸引的电动势，增加接触压力，提高运行可靠性。
触头杆两端装有镀锌钢板，称为磁锁，保证了磁锁在流过短路故障电流时，磁化后的相互吸引，增强了触头的接触压力，提高了隔离开关的动、热稳定性。
隔离开关基础知识培训 民熔 图文
隔离开关隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。
一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
隔离开关控制接线与相应断路器闭锁，可有效地防止带负荷拉、合隔离开关。
但是在操作母线侧隔离开关与线路侧隔离开关中，由于人为原因，有可能引起操作顺序颠倒，这是开关、刀闸操作原则所不允许的，也是电力系统中造成事故的原因之一。
为防止隔离开关操作顺序颠倒，对没采用程序锁防误的厂、站，将其原有隔离开关控制接线加以改进，可防止误操作，减少不必要的事故发生。
1、隔离开关控制闭锁回路改进原理在隔离开关控制、闭锁回路中串入隔离开关辅助触点，即母线侧隔离开关控制闭锁回路中串入线路侧隔离开关常闭辅助触点，线路侧隔离开关控制回路串入母线侧隔离开关常开辅助触点。
2、采用电磁锁防误的隔离开关闭锁接线。
此种接线能够有效防止带负荷拉、合隔离开关，但有可能引起隔离开关操作顺序颠倒。
停电操作：拉开断路器后，只能先拉开线路侧隔离刀闸，才能拉开母线侧隔离刀闸。
送电操作：断路器在断开位置，只能先合母线侧隔离刀闸，才能合线路侧隔离刀闸。
此种接线不仅防止带负荷拉、合隔离开关，而且能防止违反开关、刀闸操作原则的违规操作。
3、改进接线的优点(1)此种改进接线不仅保留了原有隔离开关控制接线的优点，最主要的是能有效防止违反开关、刀闸操作原则的违规操作，减少不必要的事故发生。
(2)此种改进接线简单、可靠，投资也较少。
适用于采用电磁锁防误的接线及气动操作、电动操作、电动液压操作的隔离开关的控制接线。
高压隔离开关手动操作注意事项 隔离开关常见问题解决方法

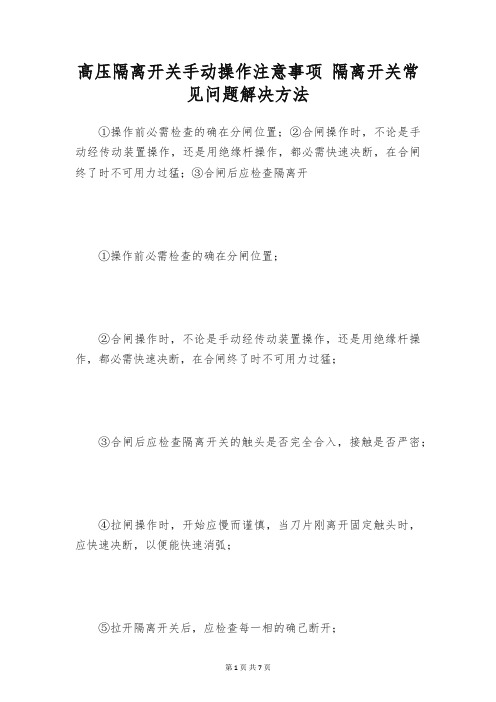

高压隔离开关手动操作注意事项隔离开关常见问题解决方法①操作前必需检查的确在分闸位置；②合闸操作时，不论是手动经传动装置操作，还是用绝缘杆操作，都必需快速决断，在合闸终了时不可用力过猛；③合闸后应检查隔离开①操作前必需检查的确在分闸位置；②合闸操作时，不论是手动经传动装置操作，还是用绝缘杆操作，都必需快速决断，在合闸终了时不可用力过猛；③合闸后应检查隔离开关的触头是否完全合入，接触是否严密；④拉闸操作时，开始应慢而谨慎，当刀片刚离开固定触头时，应快速决断，以便能快速消弧；⑤拉开隔离开关后，应检查每一相的确己断开；⑥拉、合单相式隔离开关时，应先拉开中相，后拉开两边相。
合入操作时的次序正好相反；⑦隔离开关应按联锁程序操作，当联锁装置失灵时，应查明原因，不得自行解除闭锁。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
隔离开关紧要由支持底座，导电部分（触头、闸刀、接线座、引出线线夹）、绝缘子、传动机构、操动机构构成，过热的部位紧要集中在动静触头接触部位、引出线线夹等其发热的原因可分为内因和外因，外因有：环境温度、产品制造质量（材质工艺）、外力、自然祸害等；内因有：安装质量、运行管理（及早发觉）、接触部位及引线线夹的接触不良。
下面就实际运行检修维护过程中常常见到的发热原因进行分析：1、隔离开关长期处于合闸运行状态时，若触指弹簧质量不佳，极易产生金属疲乏，弹性指标下降，经过分闸后再次合闸，触头与触指之间的接触压力将减小，导致接触电阻增大从而使触头发热；触头发热则使弹簧受热，弹性指标进一步下降，接触电阻进一步增大。
隔离开关允许操作条件 图文 民熔
隔离开关
民熔隔离开关按使用场所可分为室内和室外式;按操作相可分为单相和三相式;按接地方式可分为带接地闸刀和不接地闸刀两种;
按工作电压可分为6、10、35千伏等隔离开关按配用操作机构的不同,可分为手动、电动和气动等类型:绝缘支柱数目可分为单柱式、双柱式和三柱式。
在下述情况下可以直接操作隔离开关:开、合电压互感器或避雷器。
1.开、合母线和直接接在母线上的设备的电容电流。
2.开、合变压器中性点的接地线,但中性点上接有消弧线圈时,只有在系统没有短路故障时才可以操作
与断路器并联的旁路隔离开关,当断路器处于合闸位置时,可开、合断路器的旁路电流。
3.开合励磁电流不超过2安的空载变压器和电容电流不超过5安的无负荷线路;
4.当电压为20千伏及以上时,应使用三相联动隔离开关。
用室外三相联动隔离开关开、合电压为10千伏及以,电流为15安以下的负荷电流
5.开、合电压为35千伏长度在10公里以内,以及电压为10千伏长度在5公里以内的空载输电线路。
6.拉、合10千伏及以下,不超过70安的环路均衡电流(或称转移电流),但严禁使用室内型三联刀闸拉合系统环路电流。
隔离开关基础知识 (图文)民熔
隔离开关隔离开关主要用于隔离电路。
分段状态下有明显的断口，导电系统在合闸状态下能通过正常工作电流和故障短路电流。
隔离开关无灭弧装置，既能切断负载电流，又能切断短路电流。
但是，隔离开关必须是动态和稳定的。
隔离开关的主要功能如下：（1）设备检修时，用隔离开关将带电部分和非带电部分隔离，造成明显的断开点。
逆向维修设备的力系是隔离的，以确保人员和设备的安全。
（2）隔离开关与断路器配合切换操作，改变操作方式。
（3）用于切断小电流回路和旁路（回路）电流。
（4）隔离开关用于闭合500kV小电流回路的旁路（回路）电流。
但必须在计算满足隔离开关条件和有关调度规定后才能进行。
隔离开关牌子推荐民熔电气1.1结构形式1.1.1隔离开关的分类M0级隔离开关：机械寿命1000个工作循环，适用于输配电系统，满足一般要求。
M1级隔离开关：具有3000-5000个操作循环，以延长隔离开关的机械寿命。
主要用于隔离开关与同级断路器联动操作的场合。
M2级隔离开关：机械寿命10000个操作循环，主要用于隔离开关与同级断路器联动操作的场合。
隔离开关分类见表1.1表1.1隔离开关分类户内隔离开关:通常是35kV及以下的电压等级,GN系列为主要代表。
如图1.1所示。
图1.1户内隔离开关结构(GN2-10)户外型隔离开关是以35kV及以上电压等级，三相可实现单极独立安装,单相或三相同步操作形式。
按其绝缘支柱的不同可分为单柱式、双柱式和三柱式。
如图1 .2所示。
图1.2户外隔离开关结构1.1.2隔离开关的结构隔离开关都是有开端元件、支持绝缘件、传动元件、基座及操作机构五个基本部分组成，其方框图如图1.3所示，示意图如图1.4。
图1.3隔离开关组成方框图。
隔离开关知识总结 (图文) 民熔
隔离开关1定义：在分闸位置，触头之间有绝缘距离和明显的断开痕迹，在闭合位置能承受正常负荷回路条件下的电流和非正常条件下（如短路）在规定时间内的电流。
注：当回路电流“很小”时，或当隔离开关每极的两个端子之间的电压在合分前后没有明显变化时，隔离开关具有闭合和断开电路的能力。
（GB/T 2900 20-2004）2。
分类：根据电压等级：低压隔离开关和高压隔离开关按操作循环次数分为M0级隔离开关、M1级隔离开关和M2级隔离开关：单列隔离开关，双柱隔离开关和三柱隔离开关根据安装位置：室内隔离开关和室外隔离开关。
三。
部件a：导电部分：由静触头和动触头组成。
所述静触头由两个铜片绕其旋转时所述的静触头片组成；所述静触头片可绕其旋转。
4两块铜板之间有一个夹紧弹簧，用来调节动、静触头之间的接触压力。
同时，当两块铜板在同一方向交叉电流时，会产生相互吸引的电动势，从而增加接触压力，提高运行可靠性。
触头杆两端装有镀锌钢板，称为磁锁，保证了磁锁在流过短路故障电流时，磁化后的相互吸引，增强了触头的接触压力，提高了隔离开关的动、热稳定性。
b：绝缘部分：两套支撑动、静触头的瓷瓶，以及瓷绝缘棒形绝缘子。
它的作用是将运动触点与传动部分隔离。
c：传动部分：主轴、曲柄臂、杆式绝缘子等。
d：底座：由钢架组成。
支撑动静触头的瓷瓶和传动轴固定在底座上。
底座用于接地。
4本型号及说明书中所述的高压隔离开关一般是指额定电压1kv及以上的高压隔离开关。
本机组使用的隔离开关一般为gw13和gn19系列。
常用的室内隔离开关有gn19-12/400、gn19-35/630、gn19-40.5/630、gn19-10/400、gn19-20/400、gn19-10/630、gn19-20/630；室外常用的隔离开关有gw13-72.5/630、gw13-72.5/1250、gw13-126/630、gw12-126/1250各技术参数的含义：第一：G为隔离开关；第二为设备安装地点；第三为设计序号，19系列、13系列；第四为工作电压等级，以kV为单位；第五为额定电流，以a为单位。
户外高压隔离开关知识科普 (图文) 民熔
高压隔离开关民熔户外高压隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。
民熔户外高压隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。
本文将会介绍关于民熔户外高压隔离开关，感觉这篇文章对你有帮助的话，可以关注下小编民熔户外高压隔离，其实是在分位，然后按照规定的要求，绝缘距离和明显的触点断开时都有明显的痕迹，同时，在复合位置，在正常电路能够真正承载的情况下，对异常的处理是不是我们说的短路，开关设备就是在这种情况下设计的。
其实，民荣户外高压隔离还有另一个名字，也可以叫“刀闸”。
一般指高压隔离开关。
那么，高压隔离开关是什么？也就是说，额定电压在1kV以上称为隔离开关。
可以说，在高压开关电器中，隔离开关是应用最广泛的一种，加上其自身的连接结构简单，工作原理清晰。
因此，它的使用量相当大，同时对工作的可靠性也有要求。
此外，它对电厂的设计、变电所、建设和安全运行都有很大的影响。
隔离开关最重要的特性是灭弧能力。
这种能力只能在没有闭合电路和负载电流的情况下使用。
隔离开关主要用于各种电压等级。
它不仅可以隔离线路和设备的电源，而且可以改变电路的连接方式。
民熔室外高压隔离的主要功能如下：1打开后，可建立新的、可靠的绝缘间隙。
简而言之，待检修的设备和线路可以与电源分开，也就是说，断开和分离的意思。
这样，对于电工来说，他们的人身和设备安全就可以得到保护。
2根据后期的运行需要，可以进行开关线路的操作，这对后期的电力发展有很大的帮助。
三。
一些小电流可以用来合、开线路，如连接器、套管、母线和短电缆的充电电流、电压互感器的励磁电流和开关电容器的电容器电流的循环电流。
4根据不同的结构用途，民熔户外高压隔离开关可用于一定容量的变压器空载励磁电流的合分。
隔离开关的运行与维护 图文 民熔
隔离开关一、运行情况分析1.1操作运行范围依据安装地址的不同，高压隔离开关分为户外式与户内式两种。
依据极数划分成三极式与单极式两种。
在运行中，隔离开关应该密切的关注自身的运行电流和运行电压，如果运行电压将额定电压超出，容易造成放电情况出现在瓷瓶中。
其发热程度同运行电流关系密切，对其外观能否变形也有着非常密切的关系。
在现场运行规定中，要求在70度以内控制隔离开关运行温度。
因为专门的灭火装置还没有被设置出来，所以，就会限制到隔离开关的具体应用。
其中对于这些方面是可以被应用的：（1）和、拉不存在问题的避雷器与电压互感器；（2）通过设备管理部门同意，合、拉220kV或者以下电压等级母线电流；（3）对不存在问题的变压器中性点接地刀闸进行拉、合。
（4）对低于5A的空载引线进行拉合，在2A的空载变压器电流值以下控制拉、合励磁电流；（5）通过设备管理单位认可，对母线环路电流进行拉合；（6）对220kV之下等电位的环路电流进行拉、合。
但是，一定要对避免环路内开关分闸的策略进行应用。
1.2运行中需要注意的事项（1）刀闸合接时禁止带电；（2）防止将接地刀闸和断路器应用进去；（3）对故障电流、隔离开关合、拉负荷电流等要严格控制。
在合格断开后，或者出现带负荷误拉时，要都断开，这样对操作方向需要立刻进行改变，将电弧立刻熄灭，防止带电负荷大、拉隔离开关。
在操作隔离开关前，必须要将一定的断路器控制电源投入进去。
在断路器拉开接地刀闸、拆除接地线、分闸的情况下，才能够进行停送电处理。
送电的过程中，先将母线侧刀闸合并，再将负荷侧刀闸合并，停电期间，改变顺序。
为了确保工作人员的安全，对刀闸进行操作时，采取远程操作的方式；如果有失灵的情况出现在远方电动操控中，需要在现场完成电动操作。
当二者都难以工作时，需要按照解锁方案去做，通过审批后，对刀闸进行手动操作。
操作期间，分析传统机构的运行声音，看是否存在异常情况，是否能够完成整个流程。
此外，对于三相是否可以同期完成也需要高度的予以关注，准确的控制其位置。
