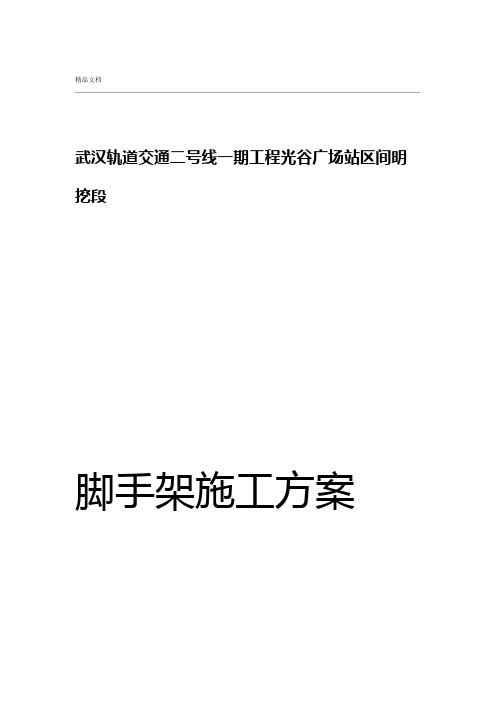

精品文档武汉轨道交通二号线一期工程光谷广场站区间明挖段脚手架施工方案编制：复核：审核：中铁四局集团有限公司武汉轨道交通二号线第二十五标段项目经理部二○一○年四月.精品文档一、编制依据1.1 《武汉市轨道交通二号线一期工程名都站-光谷广场站区间明挖段主体结构施工图》1.2 《建筑施工安全检查标准》JGJ-991.3 《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-2008 1.4 其它有关国家、武汉地区现行技术标准、设计规范、规定等。
二、工程概况武汉市轨道交通二号线一期工程区间明挖段位于光谷广场站站前渡线位置及光谷广场南端的虎泉街地下，呈东西走向，起终点里程为右DK27+406.208～右DK27+448.00，总长41.792m，宽19.8m。
主体结构为马蹄形明洞，最小覆土厚6.45m。
DK27+406.208～DK27+421.708段，施工时采用间距70×70×120cm的扣件式脚手架，因脚手架数量不够，余下段采用60×60×120cm碗扣式脚手架，碗口式脚手架用于DK27+421.708～448段拱顶施工。
采用满天红全断面搭设。
三、脚手架材料要求1、脚手架杆件采用外径48mm、壁厚3.5mm的钢管，其力学性能应符合国家现行标准《碳素结构钢》GBT700中Q235A钢的规定，使用的钢管应平直光滑、无裂纹、无锈蚀、无分层、无结巴、无毛刺等，不得采用横断面接长的钢管。
2、铸造件表明应光整，不得有砂眼、缩孔、裂纹、浇冒口残余.精品文档等缺陷，表面粘砂应清除干净。
3、冲压件不得有毛刺、裂纹、氧化皮等缺陷。
四、脚手架的搭设方法本工程采用碗扣式钢管脚手架，根据工程实用满堂手架，沿南、北两面侧墙形成脚手架体系。
操作层满铺脚手板。
脚手支架单元600㎜×600㎜×1200㎜。
模板采用尺寸1830×915×16mm的胶合板，脚手架顶托上部环向采用长9m外径48mm、壁厚3.5mm的钢管弯曲成设计图纸弧度弧形拱固定，纵向采用100×50mm的方木固定模板，方木至于弧形钢管上部。
碗扣式脚手架施工方案范例
碗扣式脚手架施工方案范例一、引言碗扣式脚手架作为建筑施工过程中常用的一种临时支撑结构工具，具有快速拆装、稳固安全等特点，被广泛应用于建筑施工中。
本文将介绍一种碗扣式脚手架的施工方案范例，以指导施工人员在建筑现场的脚手架搭设过程中的实际操作。
二、施工前准备1. 确定施工区域在施工前，首先需要明确脚手架搭设的施工区域范围，包括工作高度、横向距离等参数，以确保脚手架搭设符合安全规范要求。
2. 准备材料工具根据施工区域的要求，准备好碗扣式脚手架所需的各种构件、连接件、螺栓等，以及安全帽、安全绳等个人防护用具。
三、脚手架搭设步骤1. 地基处理在确定好施工区域后，首先要对地基进行处理，确保地基平整牢固，以保证脚手架的稳固性。
2. 立杆拼装按照设计要求和现场实际情况，将立杆和横杆按照一定的间距和高度进行拼装，确保连接紧固牢固。
3. 水平调整在搭设脚手架的过程中，需要不断进行水平调整，确保脚手架的水平度和垂直度符合要求，以确保工作安全。
4. 搭设踏板在脚手架主体搭设完成后，安装踏板、栏杆、横向撑杆等配件，以保证施工人员的安全作业。
四、施工注意事项1. 安全第一在脚手架搭设和使用过程中，安全始终是第一位的原则，施工人员必须严格遵守安全操作规范，正确使用个人防护装备。
2. 定期检查在使用过程中，要定期检查脚手架的连接件、支撑结构等部分，及时发现问题并进行处理，保证脚手架的稳固安全。
3. 禁止擅自改动严禁在脚手架使用过程中擅自改动结构、增加吊点等操作，必须由专业人员进行调整和改动。
五、总结碗扣式脚手架作为施工现场常用的支撑工具，具有安装快捷、拆装方便等优点，但在使用过程中也要严格按照标准操作规范进行，保证施工安全。
本文介绍的施工方案范例旨在指导施工人员在碗扣式脚手架搭设过程中的实际操作，增强施工安全意识，提高工作效率。
以上是关于碗扣式脚手架施工方案范例的介绍，希望可以为脚手架施工人员提供一些参考和帮助。
碗扣式钢管脚手架施工方案
欣隆·湖滨半岛工程碗扣式钢管脚手架施工方案编制单位：新七建设集团有限公司编制人:审核人：审批人：编制日期：二零一零年十一月欣隆·湖滨半岛一期碗扣式钢管脚手架施工方案一、编制依据1、武汉开来建筑设计有限公司提供的欣隆·湖滨半岛工程施工图纸2、《建筑施工碗扣式钢管脚手架安全技术规范》(JGJ166-2008)3、《危险性较大的分部分项工程安全管理办法》（建质［2009］87号）5、《混凝土结构设计规范》（GB50010—2002）6、《建筑结构荷载规范》（GB 50009-2001)7、《钢结构设计规范》(GB 50017-2003）4、其他施工及验收规范和相关技术文献,如《建筑施工手册》等。
二、适用范围本方案适用于欣隆·湖滨半岛一期工程,其中包含1~11#楼及营销中心、商业楼及商业中心内脚手架搭设与现浇板模板支撑。
三、搭设参数及材料、荷载取值（1)基本搭设参数本工程高层住宅4#、6＃、9#楼，小高层住宅1#、2#、3＃、5#、8#楼为框架剪力墙结构，7#楼为剪力墙结构,公寓10#楼，商业楼11#楼，商业中心12＃楼，商铺裙楼均为框架结构.因部分楼栋裙楼及营销中心标准层以下层高较高,为确保施工安全，故采用碗扣式钢管脚手架作为现浇板模板支架。
模板支架高H为3.5m（部分楼栋不同，以图纸为准)，立杆步距h（上下水平杆轴线间的距离）取1。
5m,立杆纵距l a取0。
9m，横距l b取0.9m。
立杆伸出顶层横向水平杆中心线至模板支撑点的自由长度a取0.1m。
整个支架的简图如下所示。
(2）材料及荷载取值说明本支撑架使用Φ48×3。
5mm钢管,钢管壁厚不得小于3mm，钢管上严禁打孔；采用的扣件，不得发生破坏。
模板支架承受的荷载包括模板及支架自重、新浇混凝土自重、钢筋自重，以及施工人员及设备荷载、振捣混凝土时产生的荷载等.四、支架搭设、验收及拆除1、支架搭设（1）支架搭设前须在硬化面上用墨斗弹线,先把中线弹出来，再往两边分，以防支架搭偏。
盘扣模板工程施工工艺技术方案

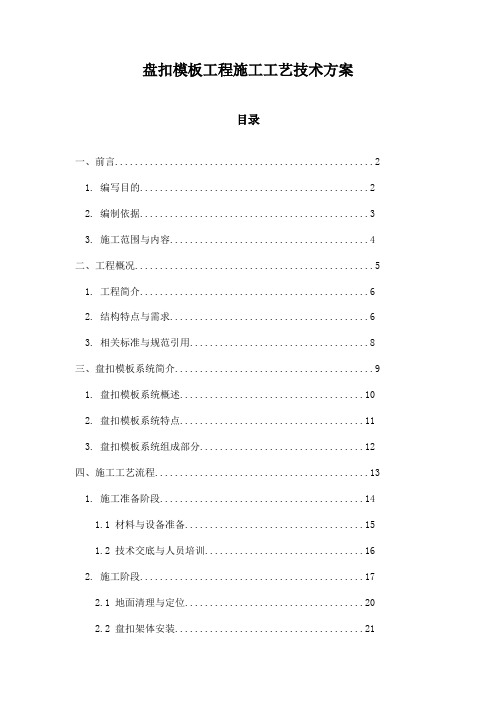

盘扣模板工程施工工艺技术方案目录一、前言 (2)1. 编写目的 (2)2. 编制依据 (3)3. 施工范围与内容 (4)二、工程概况 (5)1. 工程简介 (6)2. 结构特点与需求 (6)3. 相关标准与规范引用 (8)三、盘扣模板系统简介 (9)1. 盘扣模板系统概述 (10)2. 盘扣模板系统特点 (11)3. 盘扣模板系统组成部分 (12)四、施工工艺流程 (13)1. 施工准备阶段 (14)1.1 材料与设备准备 (15)1.2 技术交底与人员培训 (16)2. 施工阶段 (17)2.1 地面清理与定位 (20)2.2 盘扣架体安装 (21)2.3 模板安装 (22)2.4 支撑系统与加固措施 (23)3. 质量检查与控制 (24)五、施工安全管理 (25)1. 安全规章制度 (27)2. 安全措施与防护 (28)六、施工质量管理 (29)1. 质量控制要点 (30)2. 质量验收标准 (31)七、病害防治及应急预案 (32)1. 常见问题及防治措施 (33)2. 应急预案与事故处理流程 (34)八、施工技术改进建议 (34)一、前言新型盘扣式钢管支撑体系在钢筋混凝土建筑施工中体现出技术先进、结构稳固、装拆便捷、施工周期短等优势。
盘扣式钢管支撑工艺是现代施工技术的重要组成部分，以其高效、可靠和安全的特点被广泛应用于大型建筑施工中。
本工艺技术方案旨在提供一整套详尽的技术指导，包括盘扣支撑体系的设计原则、施工现场的准备工作、支撑体系的搭建流程、以及质量控制和安全管理的措施，确保盘扣式支撑系统在施工过程中达到设计要求，保障作业人员安全，同时保证施工质量与进度。
此方案专为工程人员及施工管理人员编写，以期指导整个盘扣支撑系统实施过程中遵循最佳施工实践。
1. 编写目的本文档旨在明确“盘扣模板工程施工工艺技术方案”的编写目的和内容框架，确保施工工艺的规范化、标准化和高效化，以保障工程质量和施工效率。
碗扣式满堂支架施工方案
碗扣式满堂支架施工方案在建筑工程中，满堂支架是一种常见的支撑工具，用于支撑和固定混凝土梁板等构件。
碗扣式满堂支架作为其中一种类型，具有安全可靠、施工方便等特点，在工程中得到了广泛应用。
本文将介绍碗扣式满堂支架的施工方案及注意事项，以确保施工过程中的安全性和高效性。
1. 设计方案1.1 结构设计碗扣式满堂支架由碗扣、立柱、横梁、托板等组件组成，其中碗扣为支撑横梁的关键部件，应设计为结构稳定、承载能力强的型号。
立柱和横梁需符合承重要求，且连接件应牢固可靠。
1.2 尺寸设计根据工程实际情况，合理确定碗扣式满堂支架的尺寸，包括支撑距离、高度、横梁长度等参数，确保支撑稳固、负荷分布均匀。
2. 施工流程2.1 准备工作•将碗扣式满堂支架各部件整齐堆放在施工现场，检查零件完整性。
•根据设计要求调整支撑距离和高度。
2.2 安装碗扣•将立柱安装在地面固定底座上，调整垂直度。
•在横梁两端装配碗扣，确保对接牢固。
2.3 安装横梁•将横梁平放在两端碗扣上，调整水平度，并用连接件固定。
2.4 安装托板•根据需要，在横梁上安装托板，用于支撑混凝土构件。
2.5 调整支架•根据施工现场实际情况，调整碗扣式满堂支架的位置和高度。
•完成支架的稳固性检查，确保施工安全。
3. 施工注意事项•在使用碗扣式满堂支架时，应根据设计要求合理布置支撑点，确保支撑结构稳固。
•在调整支撑高度时，应逐级调整，避免一次性调整过大造成支撑不稳。
•施工现场应保持清洁整洁，防止杂物妨碍支架的安装和使用。
结语碗扣式满堂支架作为一种重要的支撑工具，对建筑工程的施工起着至关重要的作用。
在施工过程中，严格按照设计方案和操作规程进行操作，确保施工安全，提高工作效率。
希望本文提供的施工方案和注意事项能为相关工程实践提供帮助。
碗扣式钢管脚手架施工方案
碗扣式钢管脚手架施工方案1. 引言碗扣式钢管脚手架是一种常用的搭建临时工作平台的支撑结构，适用于各种建筑施工、维修和装修工程。
本文档旨在提供一种针对碗扣式钢管脚手架的施工方案，以保证施工过程的安全、高效和质量。
2. 施工准备2.1 工具和材料准备在开始施工之前，需要准备以下工具和材料：•碗扣式钢管脚手架组件•螺丝刀或扳手•锤子•安全帽•安全带•手套•扬声器和对讲机2.2 施工区域准备在施工区域内，应清理任何妨碍施工的障碍物。
确保施工区域的地面平整、稳定，并符合安全要求。
2.3 施工人员准备施工人员需要经过相应的培训，了解脚手架的安全使用和搭建方法。
施工人员应穿戴好必要的个人防护装备，并遵守相关的安全规定和操作流程。
3. 施工步骤3.1 布置脚手架基座首先，根据设计要求，在地面上铺设防滑垫，并固定好。
然后，将底座梁连接到垫上，使用螺丝刀或扳手将其固定。
3.2 安装立杆和水平杆根据需要，将立杆固定在底座梁上。
然后，在立杆上安装水平杆，以便于整个脚手架的平衡和支撑。
3.3 搭建脚手架框架接下来，根据设计要求，连接横杆和纵杆以搭建脚手架的框架。
确保连接紧固牢固，不留有松动。
3.4 安装斜拉杆根据设计要求，在脚手架的两侧安装斜拉杆，以增加脚手架的稳定性和承重能力。
3.5 安装工作平台和安全设施在脚手架的框架上安装工作平台，确保平台的平整和固定。
同时，安装必要的安全设施，例如扶手和安全网，以确保工作人员的安全。
3.6 定期检查和维护在施工期间，需要定期检查脚手架的状态，并进行必要的维护和修复。
检查包括脚手架的连接是否松动，平台是否稳定，安全设施是否完好等等。
4. 安全注意事项在碗扣式钢管脚手架的施工过程中，需要注意以下安全事项：•施工人员必须戴好安全帽并系好安全带，确保身体安全。
•所有脚手架材料和组件必须符合相应的质量标准，并经过检查合格。
•在施工过程中，严禁将材料和工具抛掷或丢弃到地面上，以免对他人的安全造成威胁。
满堂碗扣式脚手架施工作业指导书
满堂碗扣式脚手架施工作业指导书1 适用范围适用于城市轨道交通车站主体结构或非盾构法区间隧道二衬施工作业。
2 作业准备2.1.施工前准备1）技术准备：开工前组织技术人员和现场施工人员认真学习实施性施工组织设计，熟悉施工图纸、规范和技术标准，制定施工安全保证措施，提出应急方案。
对施工人员进行技术交底，对施工人员进行上岗前培训，考核合格后持证上岗。
具体内业技术准备工作有以下几个方面：已接到主体结构施工图，并进行了图纸会审。
模板和脚手架专项施工方案和力学计算书以上报业主和监理，并审批完成。
依据技术交底范本要求，编制技术交底，并对相关人员和作业人员进行交底和培训。
关于模板、脚手架钢管极其配件的物资材料计划已提交项目物资部。
选定的供货方提供了合格的材质报告。
2）施工现场清理：清理施工现场建筑杂物。
2.2.施工材料的调查及试验工地试验室已对进场的材料进行检验，合格后方可使用，严格保证施工中进场的原材料符合质量要求。
开工前将有关资料报监理和业主。
3 施工程序及工艺流程方案的拟定及设计计算→方案论证→竖立杆→安放横杆→扣件的施工要求→扫地杆和剪刀撑的构造措施→模板支架体系验收→工序交接→下道工序施工。
（见图1）图1 模板支架流程图4 施工作业说明 满堂架 柱模 梁墙柱头模板模 墙模4.1.碗扣式脚手架施工步骤及要求1）支架构造要求⑴模板支撑架应根据施工荷载组配横杆及选择步距，根据支撑高度选择组配立杆、可调托撑及可调底座。
⑵模板支撑架高度超过 4m 时，应在四周拐角处设置专用斜杆或四面设置八字斜杆，并在每排每列设置一组通高十字撑或专用斜杆。
⑶模板支撑架高宽比不得超过3，否则应扩大下部架体尺寸，或者按有关规定验算，采取设置缆风绳等加固措施。
⑷车站主体结构模板支撑架可采用立杆支撑中板、顶板，横杆支撑梁的梁板合支方法。
当梁的荷载超过横杆的设计承载力时，可采取独立支撑的方法，并与楼板支撑连成一体。
2）脚手架搭设⑴底座和垫板应准确地放置在定位线上：垫板宜采用长度不少于2跨，厚度不小于20毫米的木垫板，底座的轴心线应与地面垂直。
碗扣式脚手架施工方案
碗扣式脚手架施工方案1.脚手架的材料准备首先，要准备脚手架的主要材料，包括碗扣式脚手架的立柱、横梁、横杆、连接件等。
这些材料应经过检查，确保其质量达标，并且做好标记和编号，以方便安装和拆卸时的组装顺序。
2.脚手架的搭建计划在确定施工区域后，需要绘制脚手架的搭建计划。
根据建筑物的结构特点和施工需要，确定脚手架的高度、长度、宽度等参数，并标注在施工图上。
同时，要制定好脚手架的搭建、拆卸和移动计划，确保施工的顺利进行。
3.脚手架的基础准备在搭建脚手架之前，要进行基础的准备工作。
清理施工区域，确保地面平整、无杂物。
如有需要，还需进行基础的修整、加固。
这样可以提高脚手架的稳定性和安全性。
4.立柱的安装根据搭建计划，依次安装立柱。
立柱的选择应根据建筑物的高度和载荷要求进行确定。
立柱的安装要保证其与地面垂直，并使用适当的固定件进行固定。
立柱之间的距离要均匀，并采用水平仪进行调整。
5.横梁和横杆的安装完成立柱的安装后，需要安装横梁和横杆。
首先要确定横梁的位置和数量，并进行标记。
然后，将横梁放置在立柱上，并使用连接件进行连接。
最后，安装横杆，将其与横梁连接。
横梁和横杆的安装要保证其与立柱垂直，并使用固定件进行固定。
6.安全设施的设置在脚手架搭建完成后，需要设置一些必要的安全设施，以保障施工人员的安全。
例如，设置安全网、防护栏杆、防滑垫等。
安全设施的设置要符合相关的安全规定和标准，并经过检查和确认。
7.定期检查和维护在使用脚手架过程中，要定期进行检查和维护，确保其稳定性和安全性。
检查时要注意立柱、梁、杆的连接是否牢固，有无松动或损坏。
检查安全设施是否完好，有无划伤或破损。
如发现问题，要及时进行修复或更换。
总结起来，搭建碗扣式脚手架的施工方案包括材料准备、搭建计划、基础准备、立柱安装、横梁和横杆安装、安全设施设置以及定期检查和维护。
这个方案可以确保脚手架搭建的安全、稳定和高效。
在施工过程中，要严格按照方案进行操作，并且加强监督和管理，以确保施工的顺利进行。
矩形墩柱及盖梁施工方案(wdj碗扣型支撑架)
三、墩柱及盖梁施工方案（一）、墩柱施工方案1、墩柱及系梁工程概况XXX特大桥引桥单幅为3根1.5×1.6m倒角R20cm的矩形墩柱，12#墩为1.6×1.8m倒角R20cm的矩形墩柱。
在7#、12#、16#、17#、18#设一道系梁，系梁尺寸为4.4×1.4×1.5m。
具体布置形式如图1-1所示。
图1-1;引桥墩柱普通位置结构形式图主桥为三柱门形墩加横梁的结构形式，8#、11#墩边墩为 3.3×3.0m倒角R30cm的矩形墩柱，中墩为3.3×3.5m倒角R30cm的矩形墩柱。
9#、10#墩边墩为4.0×3.0m倒角R30cm的矩形墩柱，中墩为4.0×4.0m倒角R30cm的矩形墩柱，具体布置形式如图4-2所示。
全桥共计墩柱144颗，系梁10道。
墩柱具体参数如表1-1所示。
图1-2：主桥中墩墩柱形式图表1-1：墩柱具体参数如表所示2、墩柱施工方案2.1、工艺流程本工程墩柱施工工艺流程图如图1-3所示：2.2、测量放线在承台上用全站仪放样出墩柱的十字中心线，然后用墨斗在承台由于混凝土柱较高，故在立柱筋之前首先搭设钢管脚手架，用其固定墩柱钢筋，以免晃动。
钢筋在加工区下料加工成半成品，在墩柱钢筋加工前，首先复核图纸中给出的尺寸，施工中严格控制钢筋的下料与成型精度，在施工过程中保证主筋的顺直与箍筋间距均匀，主筋与箍筋采用满绑的方式连接，所有绑丝均向内侧弯曲，墩柱钢筋保护垫块的布置间距不得大于1.5m。
运至现场按顺序绑扎焊接成整体。
钢筋绑扎时确保主筋顺直、箍筋间距符合设计要求，自检后请工程师验收，在支模前将塑料垫块绑扎在钢筋侧部，以保证混凝土保护层的厚度。
2.4、模板施工本工程墩柱模板采用大型定型钢模板，面板采用5mm厚钢板支撑，背棱与肋板均采用定型型钢制作。
具体模板尺寸如下图所示。
图1-5：墩柱模板结构形式图。
碗扣式脚手架施工方案范例
B3+262--DT+37段公路施工方案，施工组织设计，施工规范 D1 室内碗扣式钢管脚手架 施工方案
中国建筑第七局工程局 塞洛城项目经理部
二00七年三月二十日 B3+262--DT+37段公路施工方案，施工组织设计，施工规范
D2 目 录
1．编制依据 ............................................ 2 2．工程概况 ............................................ 3 3．施工方法 ............................................ 3 4．施工准备 ............................................ 4 5．碗扣式钢管脚手架搭设 ................................ 4 6．碗扣式钢管脚手架拆除 ................................ 5 7．质量保证措施 ........................................ 6 8. 安全保证措施 ........................................ 6 9. 文明施工保证措施 .................................... 7 10．桥体支架计算书 ..................................... 8 10.1扣件抗滑移的计算 ............................................................................................................................................. 8 10.5桥体支架荷载标准值(立杆轴力) ..................................................................................................................... 8 10.6立杆的稳定性计算 ............................................................................................................................................. 8 10.7楼板强度的计算 ................................................................................................................................................. 9
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京澳特舒尔增资二期扩建项目 满堂脚手架模板支撑体系施工方案 第1页 目 录
一、编制依据及执行规范 ........................................................................................... 2 二、工程概况 ............................................................................................................... 2 三、碗扣式模板支撑架搭设构造要求 ....................................................................... 2 四、碗扣式脚手架搭设施工工艺 ............................................................................... 4 五、质量检查 ............................................................................................................... 6 六、安全措施 ............................................................................................................... 7 七、应急预案 ............................................................................................................... 8 附件................................................................................................................................ 9 北京澳特舒尔增资二期扩建项目 满堂脚手架模板支撑体系施工方案
第2页 一、编制依据及执行规范
1、施工图纸 ；北京立人建筑设计有限公司设计 2、应用的主要规范、规程及标准： 序号 类 别 规 范、规 程 名 称 编 号 1 《建筑施工工高处作业安全技术规范》 JGJ90 -91 2 《混凝土结构工程施工质量验收规范》 GB50204-2002
4 《建筑施工计算手册第二版》 2012-10-12
5 《建筑结构荷载规范》 (GBJ9 -87 ) 6 《钢管脚手架、模板模板支架安全技术规程》 DB11/T583-2008 8 《建筑施工安全检查标准》 JGJ59-2011 10 《建筑施工碗扣式钢管脚手架技术规范》 JGJ166-2008 11 国家有关建筑施工规范及工程设计施工图 12 工程施工组织设计及进度计划
二、工程概况 本工程为北京澳特舒尔增资二期扩建项目1#生产厂房及研发中心工程、整体为框架结构、地上一层7007.95㎡、地下一层2047.85㎡、1－7轴为独立基础、8－20轴为地下室、地上一层檐高10m、地下层高4.5 m、1－20轴171m、A－D轴39m 。研发中心独立基础、地上三层，层高3.4m、檐高11.12m、1－7轴49.160m、A－F轴28.16m、面积3858.69㎡ 三、碗扣式模板支撑架搭设构造要求 本工程结合本工程结构形式、实际施工特点，整个结构使用落地式、全封闭的满堂红碗扣式模板支撑脚手架，架体受力计算书详见附件。 3.1、搭设材料 （1）、搭设脚手架全部采用定型标准碗扣架管，本支撑架使用 Φ48.3 × 3.6钢管，质量符合现行国家标准规定。 （2）、脚手架钢管的尺寸立杆、横杆最大长度1500-2400㎜。 （3）、钢管表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕。 北京澳特舒尔增资二期扩建项目 满堂脚手架模板支撑体系施工方案 第3页 （4）、钢管上严禁打孔，钢管在使用前仔细检查质量。
（5）、扣件材质必须符合《钢管脚手架、模板模板支架安全技术规程》（DB11/T583-2008）规定。 （6）、木脚手板有断裂、腐朽的禁止使用。 （7）、安全网必须有建设主管部门认证的产品。 3.2、搭设要求 （1）、立杆间距为1.2米，纵距为1.2米，歩距1.5米，纵横向满设扫地杆。 （2）、在四周拐角处设置专用斜杆或四面设置八字斜杆，支架安装中4-6米设置一组剪刀撑。斜杆与地面的倾角宜在45～60度之间。 （3）、为确保本工程模板支撑架的整体稳定性，在架体中部设置连续水平剪刀撑。 （4）、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。
图一：剪刀撑示意图及平面图 （5）、模板支撑架可采用立杆支撑楼板、横杆支撑梁的梁板合支方法。当梁的荷载超过横杆的设计承载力时，可采取独立支撑的方法，并与楼板支撑连成一体。如下图所示： 北京澳特舒尔增资二期扩建项目 满堂脚手架模板支撑体系施工方案
第4页 图二：房屋建筑模板支撑架 四、碗扣式脚手架搭设施工工艺 4.1、准备工作 （1）、搭设前，工程技术负责人应按施工方案的要求，对架子工进行安全技术交底，交底双方履行签字手续。 （2）、熟悉图纸和施工现场，掌握建筑平面和立面的构造特点，环境条件。 （3）、材料准备。对进场的钢管、扣件、脚手架、等进行检查验收。 （4）、架子工应持有效的特种作业人员操作证上岗作业。砼作业时还需安排人员看守。工人施工时必须戴好安全帽、佩安全带、必须穿防滑鞋，严禁穿塑料底鞋，皮鞋等硬底易滑的鞋子登高作业。操作工具及小零件要放在工具袋内，扎紧衣袖口，领口以及裤腿口，以防钩挂发生危险。 4.2、碗扣式模板支撑架施工流程 放线测量 →架体地脚排布并验收→ 架体搭设 → 垂直度调整 → 扫地杆、剪刀撑等构造搭设 → 安全防护设施搭设 → 架体验收 → 模板搭设 → 结构施工、达到拆模强度 → 拆模。 4.3、碗扣式模板支撑架安装 （1）、架体分别按先立杆后横杆再斜杆的搭设顺序进行。 （2）、在己处理好的地基上，平整的地基基础上的支架，其立杆底座可直接用木板垫座;直接用立杆可调座调整立杆高度，使立杆碗扣接头处于同一水平面内;当相邻立杆地基高差大于0.6m时，则先调整立杆节间使同一层碗扣接头高差小于0.6m，再用立杆可调座调整高度，使其处于同一水平面内。在搭设过程中，随时注意基础的沉降，对基础沉降悬空的立杆，调整可调底座，使之均匀受力。 北京澳特舒尔增资二期扩建项目 满堂脚手架模板支撑体系施工方案 第5页 （3）、立杆采用1.2m间距，特殊情况如遇柱子横杆采用1.5m；梁底另加立杆,其间距不大于2.0m，立杆采用2.4 m和1.5m两种不同长度立杆搭接，上面加U托调整高度，以保证立杆的整体稳定性。 （4）、立杆同横杆上的连接是靠碗扣接头锁定，连接时，先将上碗扣滑至限位销以上并旋转，使其搁在限位销上，将横杆接头插入下碗扣，待应装横杆接头全部装好后，落下上碗扣并预锁紧。立杆的接长是靠焊于立杆顶端的连接管承插而成，立杆插好后，使上部立杆底端连接孔同下部立杆顶端连接孔对齐，插入立杆连接销并锁定。 （5）、立杆施工的垂直高度限制:按1/200控制，且全高的垂直偏差不应大于10cm执行。
图二 碗扣支架节点示意图 （6）、当组装完两层横杆后，首先检查并调整水平框架的直角度和纵向直线度(对曲线布置的脚手架应保证立杆的正确位置)；其次检查横杆的水平度，并通过调整立杆可调座减少横杆间的水平偏差；逐个检查立杆底脚，并确保所有立杆不浮地松动。当底层架子符合搭设要求后，检查所有碗扣接头，并锁紧。在搭设过程中，应随时注意检查上述内容，并调整。 4.4、碗扣式模板支撑架拆除 （1）、模板支撑架拆除应符合《混凝土结构工程施工质量验收规范》（GB50204-2002）中混凝土强度的有关规定。 （2）、应全面检查脚手架的连接、支撑体系等是否符合构造要求，经技术管理程序批准后方可实施拆除作业。 （3）、脚手架拆除前现场工程技术人员应对在岗操作工人进行有针对性的安全技术交底。 （4）、脚手架拆除时必须划出安全区，设置警戒标志，派专人看管。 （5）、拆除前应清理脚手架上的器具及多余的材料和杂物。 （6）、拆除作业应从顶部开始，逐层向下进行，严禁上下层同时拆除。 （7）、拆除的构配件应成捆用起重设备吊运或人工传递到地面，严禁抛掷。 北京澳特舒尔增资二期扩建项目 满堂脚手架模板支撑体系施工方案 第6页 4.5、其他施工注意事项 (1)碗扣架安装前进行测量放线，根据立杆布置图弹出双向立杆控制线，沿线确定立杆位置，同一开间上、下层立杆应在设置在同一竖向位置上。使用碗扣架时，底层纵、横向水平杆作为扫地杆，距地面高度应小于或等于300mm。 (2)立杆下设置木垫板，高度不符模数处在垫板上放置可调底座，以调整立杆高度。顶部应设可调支托，U型支托与楞梁两侧如有间隙，必须楔紧，其螺杆伸出钢管顶部不得大于200mm，立杆上端包括可调螺杆伸出顶层水平杆的长度不得大于0.7m。螺杆外径与立柱钢管内径的间隙不得大于3mm，安装时应保证上下同心。 （3）支架必须保证有足够的强度，刚度和稳定性。施工操作人员应严格按设计要求安装和拆除支撑，不能有随意性。具体构造、拆除方法和时间等的要求，一定严格按规范进行，保证安装质量合格。 （4）支架、模板搭设到位后，组织技术、安全、施工人员对整体架体结构进行全面的检查验收，及时解决存在的结构缺陷，经检查验收合格后方可正式投入使用。 （5）混凝土浇注过程时，派人检查支架和支撑情况，发现下沉、松动和变形情况及时解决。 （6）其他未尽事宜，可按国家相关规范要求进行。 五、质量检查 5.1、架体检查 碗扣支撑架搭设时每6m进行一次检查与验收；架体随施工进度定期进行检查，到达方案搭设要求的高度后进行全面检查与验收，保证架子的几何尺寸不变形，立杆的间距、水平杆的步距，剪刀撑等设置是否完整。 过程检查内容应包括立杆底部基层清理、木垫板、底座位置、顶托螺杆伸出长度、钢管规格尺寸、立杆垂直度、扫地杆、水平拉杆、剪刀撑及安全网等各种安全措施等的设置情况是否满足方案及相关规范规定，不合格的不得使用。 模板支撑架浇注混凝土时，设专人全过程监督：立杆拉杆是否安装牢固，钢管连接、扣件拧紧程度是否符合要求。 5.2、模板检查 支顶板前放线工人提供模板标高控制线及轴线，支顶板后质检员应检查标高，确保准确无误。 杜绝模板接缝漏浆提高接缝质量，模板与模板间拼缝、模板与阴角拼缝方法为硬拼并做成企口形式，注意切割质量，毛边要用手刨刨平。
