电机定子温度

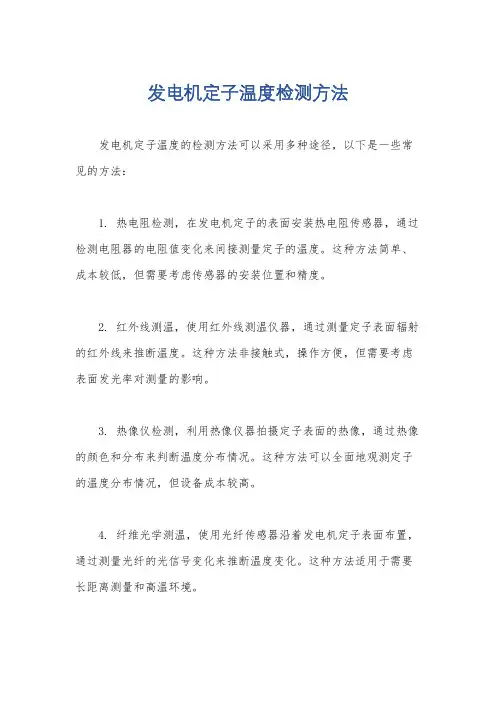

发电机定子温度检测方法
发电机定子温度检测方法
发电机定子温度的检测方法可以采用多种途径，以下是一些常见的方法：
1. 热电阻检测，在发电机定子的表面安装热电阻传感器，通过检测电阻器的电阻值变化来间接测量定子的温度。
这种方法简单、成本较低，但需要考虑传感器的安装位置和精度。
2. 红外线测温，使用红外线测温仪器，通过测量定子表面辐射的红外线来推断温度。
这种方法非接触式，操作方便，但需要考虑表面发光率对测量的影响。
3. 热像仪检测，利用热像仪器拍摄定子表面的热像，通过热像的颜色和分布来判断温度分布情况。
这种方法可以全面地观测定子的温度分布情况，但设备成本较高。
4. 纤维光学测温，使用光纤传感器沿着发电机定子表面布置，通过测量光纤的光信号变化来推断温度变化。
这种方法适用于需要长距离测量和高温环境。
5. 嵌入式温度传感器，在发电机定子内部嵌入温度传感器，直
接测量定子内部的温度。
这种方法精度高，但安装和维护成本较高。
以上是常见的发电机定子温度检测方法，选择合适的方法需要
考虑实际应用场景、成本和精度要求等因素。
电机定子温度
无论高压还是低压电机，其电机绕组温度限值均与绕组绝缘等级有关绝缘等级是指电动机或变压器绕组采用的绝缘材料的耐热等级。
电动机绕组常用的绝缘材料，按其耐热性一般分为A、E、B、F、H五种等级，每一绝缘等级的绝缘材料都有相应的极限允许工作温度，（电机绕组最热点的温度）电机运行绕组绝缘最热点的温度不得超过其规定，否则，将加速绕组绝缘老化，缩短电机寿命；如果温度超过允许值很多，绝缘就会损坏，导致电动机烧毁。
绝缘等级及允许最高温度
A级 105度；E级 120度； B级 130度； F级 155度； H级 180度上述度是摄氏度。
与电动机外壳的温度是有差别的，当外壳达到上述温度时，电动机差不多早已烧了。
F级绝缘最高温度是155度，在不超过额定电流时可以长期运行。
F级绝缘最高允许温度是155度，性能参考温度在120度之间。
如果温度不继续上升，电机运行不超额定电流，就可以长期运行；否则就须检查电机以及改善环境温度（如安装排气扇等）。
主给水泵电机定子绕组温度高分析与处理
工作研究—22—主给水泵电机定子绕组温度高分析与处理毕佳音（河钢股份有限公司承德分公司、河北省钒钛工程技术研究中心，河北 承德 067001）引言目前，水轮发电机广泛应用于电力系统，表现出了较好的应用效果。
分析目前水轮发电机的具体应用，发现其在实践中会出现定子、转子绝缘故障，严重威胁水轮发电机的安全性必须给予解决。
发电机定子冷却水泵是发电定子冷却水系统的重要设备。
通过冷却水系统向发电机定子绕组提供连续不断的冷却水。
冷却水系统设有两台电动离心泵，一用一备。
定子冷却水泵虽然功率及流量较小，但作为发电机附属设备，对维持发电机正常运行具有重要作用。
如果两台设备同时发生故障，将导致发电机定子失去冷却水而停机，给电厂带来巨大的经济损失。
1大中型水泵机组的主要故障问题1.1电子绕组故障 目前我国大中型泵站机组电机额定电压一般维持在6~10kW，功率为500~7000kW，很多机组都处于长期高负荷运行，因此会出现电机绝缘老化的现象，其中以电机绕组故障现象最为常见。
造成电子绕组故障的原因很多，包括电老化、热老化、机械老化等。
以热老化为例，水泵机组在运行期间，会因为长时间受热而出现不同物理与化学变化，包括龟裂、挥发等，造成材料的变质与老化，再加之电机冷却方式的影响，在热老化的情况下会造成电机绝缘性质下降。
1.2水泵气蚀 造成气蚀破坏的原因较多，包括：①水泵本身的汽蚀性能差。
理论上来讲，水泵汽蚀需要通过理论模型的方法计算汽蚀余量，并根据汽蚀相似定律计算原型泵的必要汽蚀量。
但是这种方法存在一定不足，容易出现误差。
②运行偏离设计工况。
一般泵站上下游水位变化的情况下，难以保证机组始终在设计扬程的范围运行，若出现较大偏差，就影响叶轮进口流态变化，引发汽蚀。
2主给水泵电机定子绕组温度高分析2.1电机的运行电流及功率 电机运行电流、功率突变会造成定子绕组运行温度的快速变化。
调取主给水泵电机相关的运行参数曲线，发现电机的运行电流、功率，在三相定子绕组温度快速上升期间均没有明显的升高趋势，也没有超出电机的额定值。
发电机操作规程
发电机操作规程1 发电机正常运行的规定：1.1发电机各部分温度的规定：1.1.1发电机定子线圈最高允许温度为105℃；1.1.2发电机定子铁心最高允许温度为100℃；1.1.3发电机转子线圈最高允许温度为130℃；1.1.4发电机冷却空气进风温度不得大于40℃，不低于20℃（通常凝结水珠的凝结温度在20℃左右），相对湿度不得超过60％；冷却风温度出入之差为20℃～30℃, 当出入风温度差有显著增高时，则说明冷却系统已不正常或发电机内部损失有所增加。
1.1.5发电机空冷器在进水温度不超过+33℃时，开足水量保证冷却后的空气不超过+40℃，当进水温度超过+33℃时发电机的进风温度相对提高，为保证发电机正常运行应相应降低定子电流，使发电机绕组及铁心温度不超过允许值为限（风温与定子电流对照见表1-4）1.1.6当发电机进风温度每低于额定温度1℃时，定子电流也允许相应增加0．5%的额定电流值，因有功功率不得超过额定值，可增加无功降力率运行，定子电流的增加不得超过额定值的5%。
1.1.7发电机在运行中若其功率因数与额定值有出入时，发电机负荷应调整到使定子和转子电流不超过在该冷却空气温度下允许的电流数值。
1.1.8发电机轴承的润滑油和汽轮机一样，进油温度大约在35℃～45℃，出油温度应该不超过65℃。
1.2发电机绝缘电阻的规定：1.2.1为了掌握发电机在运行过程中绕组的绝缘情况，应在每次开机前、停机后以及备用时测量绝缘电阻，规程规定发电机在备用状态下，停机超过7天后，启动前应全部测量绝缘电阻。
回潮天停机两天要求对发电机测试绝缘电阻合格后才能启动。
1.2.2定子线圈用2500V兆欧表测量，在热态下，每千伏工作电压不低于1M Ω，在冷态下每千伏工作电压不低于2MΩ，换算成R75后不得低于前次测量的1/5～1/3。
（吸收比R60/R15≥1．3，发电机冷热态以定子额定温度的50％为界）1.2.3发电机转子线圈绝缘电阻在冷态下用500V兆欧表测量，其数值不低于1MΩ。
电机定子测试内容
电机定子测试内容
电机定子测试的内容包括以下几个方面：
1. 电阻测试：通过测量定子绕组的电阻值，可以判断绕组是否正常。
通常采用电桥法或数字万用表进行测量，可以检测出绕组断路、短路、绝缘不良等故障。
2. 绝缘电阻测试：通过测量定子绕组与机座之间的绝缘电阻值，可以判断定子绕组的绝缘性能。
通常采用兆欧表或高压绝缘电阻测试仪进行测量，可以检测出绝缘损坏、绝缘老化等故障。
3. 耐压测试：通过施加一定的高电压，检测定子绕组的耐电压性能。
通常采用高压试验变压器进行测试，可以检测出绕组绝缘薄弱、绝缘老化等故障。
4. 温度测试：通过测量定子绕组的温度，可以判断电机运行时定子绕组的温度情况。
通常采用温度计或温度传感器进行测量，可以检测出绕组过热、通风不良等故障。
5. 振动测试：通过测量定子绕组的振动情况，可以判断电机的振动水平。
通常采用振动测试仪进行测试，可以检测出定子绕组松动、机械故障等故障。
6. 声音测试：通过听声音判断电机运行时定子绕组的声音情况，可以判断电机是否正常运行。
通常采用听声音的方式进行测试，可以检测出异常声响、振动等故障。
以上是电机定子测试的常见内容，根据实际情况和需求，可以选择合适的测试方法和测试设备进行检测。

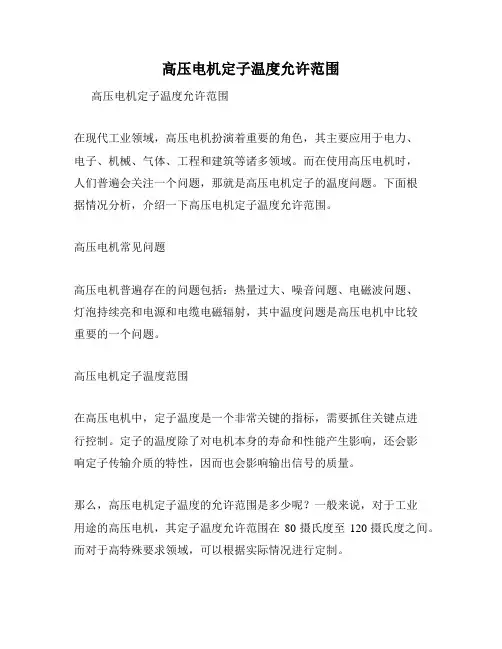

高压电机定子温度允许范围
高压电机定子温度允许范围高压电机定子温度允许范围在现代工业领域，高压电机扮演着重要的角色，其主要应用于电力、电子、机械、气体、工程和建筑等诸多领域。
而在使用高压电机时，人们普遍会关注一个问题，那就是高压电机定子的温度问题。
下面根据情况分析，介绍一下高压电机定子温度允许范围。
高压电机常见问题高压电机普遍存在的问题包括：热量过大、噪音问题、电磁波问题、灯泡持续亮和电源和电缆电磁辐射，其中温度问题是高压电机中比较重要的一个问题。
高压电机定子温度范围在高压电机中，定子温度是一个非常关键的指标，需要抓住关键点进行控制。
定子的温度除了对电机本身的寿命和性能产生影响，还会影响定子传输介质的特性，因而也会影响输出信号的质量。
那么，高压电机定子温度的允许范围是多少呢？一般来说，对于工业用途的高压电机，其定子温度允许范围在80摄氏度至120摄氏度之间。
而对于高特殊要求领域，可以根据实际情况进行定制。
高压电机定子温度控制在使用高压电机时，要做好定子温度控制，即使出现变化，也要及时分析原因，采取合适的措施解决问题，防止损害设备，降低效率。
定子温度受许多因素影响，包括但不限于如下因素：1.外界环境温度如果高压电机在夏季使用，体外环境温度较高，会使高压电机定子温度升高，影响电机性能。
2.高压电机的使用时间使用时间过长会使高压电机定子温度升高，甚至超出允许范围。
3.外界环境空气质量高压电机如果处在污染严重的地方，会导致高压电机被污染物辐射，定子温度升高。
针对以上因素，高压电机使用时需要注意以下事项：1. 控制好高压电机的运行时间。
2. 定期清洗和维护高压电机。
3. 根据当地气候和电机的使用情况制定温度控制策略。
4. 安装高效散热设备以控制高压电机定子温度。
总之，高压电机定子温度是一个非常关键的问题，在使用时，需要掌握温度允许范围，制定全面的温度控制策略，做好维护和保养工作，确保高压电机的正常使用和性能，为工业领域的发展做出贡献。
定子温度估计
定子温度估计
定子温度估计是电机控制和维护中的重要环节，通常通过安装在电机内部或外部的温度传感器进行实时监测。
如果没有直接的温度传感器数据，也可以根据以下方法进行估算：热模型法：基于电机的热平衡方程和电机运行参数（如电流、电压、转速、负载等）构建热模型，通过计算得出定子绕组的发热功率，结合散热条件推算出定子温度。
电气参数关联法：由于电机定子温度对电阻有一定影响，可以通过测量电机定子绕组的电阻变化来间接估计温度。
电阻随温度升高而增加，因此可以根据已知的电阻-温度曲线来估算温度。
机器学习预测法：通过对大量历史运行数据进行分析，利用机器学习算法建立定子温度与各种运行状态变量之间的关系模型，实现对定子温度的智能预测。
实际应用中，为了准确监控和保护电机，往往会在电机设计时就考虑内置温度传感器，以便实时获取定子的实际温度，从而及时采取措施避免过热导致的设备损坏。
电机温度标准
电机温度标准电机温度是指电机在运行时产生的热量，是电机正常运行的一个重要参数。
合理控制电机温度，对于延长电机的使用寿命、提高工作效率具有重要意义。
因此，制定合理的电机温度标准显得尤为重要。
首先，电机温度标准的制定需要考虑电机的额定功率和工作环境。
一般来说，电机的额定功率越大，其允许的温升也就越高。
同时，工作环境的温度、湿度、通风情况等因素也会对电机的温度产生影响，因此在制定电机温度标准时需要综合考虑这些因素。
其次，电机温度标准的制定还需要参考国家标准和行业标准。
国家标准和行业标准对于电机温度的限制值和测试方法都有明确的规定，制定电机温度标准时需要遵循这些规定，确保电机的运行安全可靠。
另外，电机温度标准的制定还需要考虑电机的绝缘等级和绝缘材料的耐温性能。
不同的绝缘等级对应着不同的最高允许温度，因此在制定电机温度标准时需要根据电机的绝缘等级来确定合理的温度范围。
此外，电机温度标准的制定还需要考虑电机的运行状态和负载情况。
在不同的运行状态下，电机的温度会有所不同，因此需要对不同的运行状态制定相应的温度标准。
同时，不同的负载情况也会对电机的温度产生影响，需要根据实际情况进行合理的调整。
最后，制定电机温度标准还需要考虑电机的冷却方式和维护保养情况。
不同的冷却方式对电机的温度有着直接的影响，因此在制定温度标准时需要考虑到这一点。
同时，定期的维护保养也能有效地控制电机的温度，因此在制定温度标准时需要将维护保养情况考虑在内。
综上所述，制定合理的电机温度标准需要考虑诸多因素，包括电机的额定功率、工作环境、国家标准和行业标准、绝缘等级和绝缘材料、运行状态和负载情况、冷却方式和维护保养情况等。
只有综合考虑这些因素，才能制定出合理可行的电机温度标准，确保电机的安全运行和延长其使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绝缘等级是指电动机或变压器绕组采用的绝缘材料的耐热等级。
电动机绕组常用的绝缘材料，按其耐热性一般分为A、E、B、F、H五种等级，每一绝缘等级的绝缘材料都有相应的极限允许工作温度，（电机绕组最热点的温度）电机运行绕组绝缘最热点的温度不得超过其规定，否则，将加速绕组绝缘老化，缩短电机寿命；如果温度超过允许值很多，绝缘就会损坏，导致电动机烧毁。
绝缘等级允许最高温度
A级105度
E级120度
B级130度
F级155度
H级180度
上述度是摄氏度。
与电动机外壳的温度是有差别的，当外壳达到上述温度时，电动机差不多早已烧了。
电动机的绝缘等级与温升的关系为：
A级55度
E级65度
B级70度
F级85度
H级105度
绝缘材料根据热稳定性可分为如下7个等级：
1，Y级，90度，棉花
2，A级，105度，
3，E级，120度
4，B级，130度，云母
5，F级，155度，环氧树脂
6，H级，180度，硅橡胶
7，C级，180度以上
F级绝缘最高温度是155度，在不超过额定电流时可以长期运行。
交流同步发电机工作时，转子绕组通直流励磁电流，会产生所谓的“铜损耗”；转子铁心通过的磁通虽然是直流的，但分别与定子铁心存在相对移动，定子铁心将产生“铁损耗”；定子绕组感应交流电动势后若带上负载，定子绕组将有电流通过，定子绕组也将产生“铜损耗”；转子的转轴及转动部件还存在转动摩擦，并产生“摩擦损耗”。
所有的损耗都将以热量的形式出现，将使电机内部的温度升高，尤其是转子部分，散热条件较其它部件的散热条件差。
通常发电机的定、转子绕组都是采用一定绝缘等级的绝缘铜材或铜线制成的。
绝缘等级根据绝缘材料的不同，其工作允许的最高温度值是有一定的限制的（如B 级绝缘，为130度摄氏度）。
如果温度超过规定值，绝缘材料的性能将变坏，加速绝缘的老化，最终还会使绝缘击穿而烧毁。
综上所述，发电机工作时由于各种损耗会使内部温度升高，尤其以转子的温度最为典型，这将影响发电机绝缘材料的绝缘性能，为了保证发电机的正常可靠工作，就必须对发电机转子的温度进行测量。
如果测量所得的温度值超过正常值，监控设备将发出报警，提醒管理人员注意进行检查，排除可能出现的故障隐患，或降低发电机的输出，或增加对发电机的冷却。
最终使发电机转子的温度降低下来。
回到正常数字的，以保证发电机安全可靠运行。
