电机定子温度
发电机定子温度检测方法
发电机定子温度检测方法
发电机定子温度的检测方法可以采用多种途径，以下是一些常见的方法：
1. 热电阻检测，在发电机定子的表面安装热电阻传感器，通过检测电阻器的电阻值变化来间接测量定子的温度。
这种方法简单、成本较低，但需要考虑传感器的安装位置和精度。
2. 红外线测温，使用红外线测温仪器，通过测量定子表面辐射的红外线来推断温度。
这种方法非接触式，操作方便，但需要考虑表面发光率对测量的影响。
3. 热像仪检测，利用热像仪器拍摄定子表面的热像，通过热像的颜色和分布来判断温度分布情况。
这种方法可以全面地观测定子的温度分布情况，但设备成本较高。
4. 纤维光学测温，使用光纤传感器沿着发电机定子表面布置，通过测量光纤的光信号变化来推断温度变化。
这种方法适用于需要长距离测量和高温环境。
5. 嵌入式温度传感器，在发电机定子内部嵌入温度传感器，直
接测量定子内部的温度。
这种方法精度高，但安装和维护成本较高。
以上是常见的发电机定子温度检测方法，选择合适的方法需要
考虑实际应用场景、成本和精度要求等因素。
主给水泵电机定子绕组温度高分析与处理
工作研究—22—主给水泵电机定子绕组温度高分析与处理毕佳音（河钢股份有限公司承德分公司、河北省钒钛工程技术研究中心，河北 承德 067001）引言目前，水轮发电机广泛应用于电力系统，表现出了较好的应用效果。
分析目前水轮发电机的具体应用，发现其在实践中会出现定子、转子绝缘故障，严重威胁水轮发电机的安全性必须给予解决。
发电机定子冷却水泵是发电定子冷却水系统的重要设备。
通过冷却水系统向发电机定子绕组提供连续不断的冷却水。
冷却水系统设有两台电动离心泵，一用一备。
定子冷却水泵虽然功率及流量较小，但作为发电机附属设备，对维持发电机正常运行具有重要作用。
如果两台设备同时发生故障，将导致发电机定子失去冷却水而停机，给电厂带来巨大的经济损失。
1大中型水泵机组的主要故障问题1.1电子绕组故障 目前我国大中型泵站机组电机额定电压一般维持在6~10kW，功率为500~7000kW，很多机组都处于长期高负荷运行，因此会出现电机绝缘老化的现象，其中以电机绕组故障现象最为常见。
造成电子绕组故障的原因很多，包括电老化、热老化、机械老化等。
以热老化为例，水泵机组在运行期间，会因为长时间受热而出现不同物理与化学变化，包括龟裂、挥发等，造成材料的变质与老化，再加之电机冷却方式的影响，在热老化的情况下会造成电机绝缘性质下降。
1.2水泵气蚀 造成气蚀破坏的原因较多，包括：①水泵本身的汽蚀性能差。
理论上来讲，水泵汽蚀需要通过理论模型的方法计算汽蚀余量，并根据汽蚀相似定律计算原型泵的必要汽蚀量。
但是这种方法存在一定不足，容易出现误差。
②运行偏离设计工况。
一般泵站上下游水位变化的情况下，难以保证机组始终在设计扬程的范围运行，若出现较大偏差，就影响叶轮进口流态变化，引发汽蚀。
2主给水泵电机定子绕组温度高分析2.1电机的运行电流及功率 电机运行电流、功率突变会造成定子绕组运行温度的快速变化。
调取主给水泵电机相关的运行参数曲线，发现电机的运行电流、功率，在三相定子绕组温度快速上升期间均没有明显的升高趋势，也没有超出电机的额定值。
发电机定子线圈 铁芯温度
发电机定子线圈铁芯温度发电机定子线圈铁芯温度是指发电机定子线圈铁芯的温度。
发电机定子线圈铁芯温度的高低直接影响发电机的运行效率和寿命，因此对于发电机的运行和维护非常重要。
发电机定子线圈铁芯温度的升高主要是由于以下几个原因：1. 电流过大：当发电机负载过大时，定子线圈中的电流会增加，导致线圈发热。
如果负载过大时间过长，会导致定子线圈铁芯温度升高。
2. 线圈绝缘老化：随着发电机的使用时间增长，定子线圈的绝缘材料会老化，导致绝缘性能下降。
当绝缘性能下降时，定子线圈中的电流会增加，从而导致线圈发热。
3. 冷却系统故障：发电机定子线圈铁芯温度的控制主要依靠冷却系统。
如果冷却系统出现故障，无法及时将热量带走，定子线圈铁芯温度会升高。
4. 环境温度过高：如果发电机运行环境温度过高，会导致定子线圈铁芯温度升高。
发电机定子线圈铁芯温度的升高会带来以下几个问题：1. 导致发电机效率下降：当发电机定子线圈铁芯温度升高时，会导致发电机的电阻增加，从而使发电机的效率下降。
2. 缩短发电机寿命：高温会导致定子线圈绝缘材料老化，从而缩短发电机的使用寿命。
3. 增加发电机故障的风险：高温会导致定子线圈绝缘材料老化，从而增加发电机故障的风险。
为了控制发电机定子线圈铁芯温度，可以采取以下措施：1. 加强发电机的冷却系统：确保发电机的冷却系统正常运行，及时将热量带走，降低定子线圈铁芯温度。
2. 定期检查绝缘材料：定期检查发电机定子线圈的绝缘材料，及时发现并更换老化的绝缘材料，保证发电机的正常运行。
3. 控制发电机负载：合理控制发电机的负载，避免过大的负载导致定子线圈发热。
4. 优化发电机运行环境：确保发电机运行环境的温度适宜，避免环境温度过高导致定子线圈铁芯温度升高。
总之，发电机定子线圈铁芯温度的控制对于发电机的正常运行和寿命具有重要意义。
通过加强冷却系统、定期检查绝缘材料、控制负载和优化运行环境等措施，可以有效降低发电机定子线圈铁芯温度，提高发电机的运行效率和寿命。
牵引电机定子绕组温升测试与计算方法研究
牵引电机定子绕组温升测试与计算方法研究一、定子绕组温升测试方法：1.热敏电阻法：使用热敏电阻测量定子绕组温度变化。
在定子绕组中安装多个热敏电阻，根据电阻的变化来计算温升。
2.红外线测温法：利用红外线测温仪测量电机外壳和定子绕组表面的温度。
通过测量的温度差值来计算绕组的温升。
二、定子绕组温升计算方法：ΔT = Rth * (P - Pc)其中，ΔT为定子绕组温升（℃），Rth为电机的热阻（℃/W），P 为电机有功损耗（W），Pc为电机冷却功率（W）。
2.有限元分析法：使用有限元分析软件对电机进行建模，通过模拟电流通过绕组产生的损耗来计算绕组温升。
这种方法能够考虑电机的几何形状和材料特性等因素，计算结果更准确。
三、定子绕组温升测试与计算方法的研究：1.温升测试方法：可以结合热敏电阻法和红外线测温法，通过比对两种方法得到的结果来验证测试结果的准确性。
2.温升计算方法：可以通过电机运行监测系统记录电机的实时工况数据，利用专业的数据处理软件进行温升计算和分析。
同时，还可以采用有限元分析方法对电机进行数值模拟，提高温升计算的准确度。
四、定子绕组温升的影响因素：1.运行条件：包括电机的负载大小、转速、起停次数等因素。
负载越大，电机的功耗越高，绕组温升越大。
2.冷却方式：包括自然冷却和强制冷却。
自然冷却方式下，绕组散热较差，温升较大；强制冷却方式下，能够提供更好的散热条件，温升较小。
3.绕组材料和绝缘材料：绕组和绝缘材料的导热性能和耐高温性能对定子绕组温升有很大的影响。
选用导热性能好、耐高温的材料可以降低绕组温升。
综上所述，牵引电机定子绕组温升测试与计算方法的研究是电机安全运行和寿命评估的重要内容。
通过合理选择测试方法和计算方法，结合运行监测系统和有限元分析软件等工具，能够准确评估定子绕组的温升情况，为电机的正常运行和维护提供科学依据。

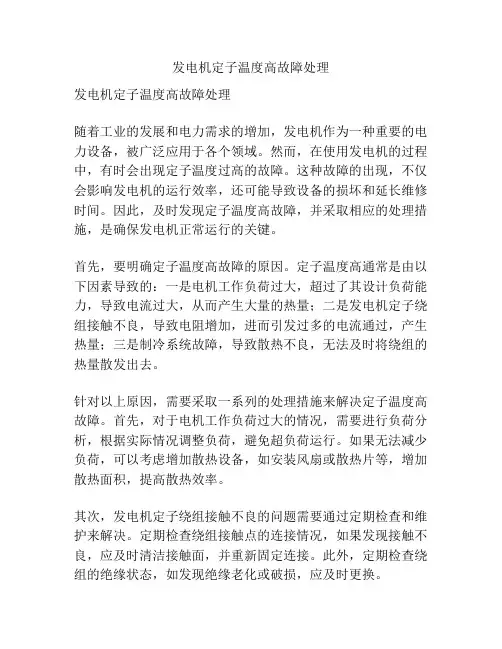

发电机定子温度高故障处理
发电机定子温度高故障处理发电机定子温度高故障处理随着工业的发展和电力需求的增加，发电机作为一种重要的电力设备，被广泛应用于各个领域。
然而，在使用发电机的过程中，有时会出现定子温度过高的故障。
这种故障的出现，不仅会影响发电机的运行效率，还可能导致设备的损坏和延长维修时间。
因此，及时发现定子温度高故障，并采取相应的处理措施，是确保发电机正常运行的关键。
首先，要明确定子温度高故障的原因。
定子温度高通常是由以下因素导致的：一是电机工作负荷过大，超过了其设计负荷能力，导致电流过大，从而产生大量的热量；二是发电机定子绕组接触不良，导致电阻增加，进而引发过多的电流通过，产生热量；三是制冷系统故障，导致散热不良，无法及时将绕组的热量散发出去。
针对以上原因，需要采取一系列的处理措施来解决定子温度高故障。
首先，对于电机工作负荷过大的情况，需要进行负荷分析，根据实际情况调整负荷，避免超负荷运行。
如果无法减少负荷，可以考虑增加散热设备，如安装风扇或散热片等，增加散热面积，提高散热效率。
其次，发电机定子绕组接触不良的问题需要通过定期检查和维护来解决。
定期检查绕组接触点的连接情况，如果发现接触不良，应及时清洁接触面，并重新固定连接。
此外，定期检查绕组的绝缘状态，如发现绝缘老化或破损，应及时更换。
最后，关于制冷系统故障的处理，需要进行系统维护和保养。
定期检查和清洁制冷设备，确保其正常运行。
如果发现制冷系统故障，应及时修复或更换受损部件，确保发电机的散热效果良好。
除了以上处理措施，还可以通过优化发电机的运行参数来减少定子温度高故障的发生。
例如，可以降低发电机的运行速度，减少额定功率，从而降低负荷和电流，减少热量的产生。
此外，还可以通过提高发电机的效率和能量利用率，减少不必要的能量损失，进而减少热量的产生。
总之，发电机定子温度高故障是一种常见的故障，需要及时发现和处理。
通过认真分析故障原因，采取相应的处理措施，可以有效地解决该问题，并确保发电机的正常运行。
发电机定子绕组温度
发电机定子绕组温度
首先，定子绕组温度受到环境温度、负载大小、冷却系统工作
状态等因素的影响。
在高温环境下，定子绕组温度会相应升高，而
在低温环境下则会降低。
负载大小也会影响定子绕组温度，过大的
负载会导致定子绕组温度升高，影响绝缘性能，甚至引发绕组热失控。
另外，冷却系统的工作状态也对定子绕组温度起着重要作用，
良好的冷却系统能够有效降低定子绕组温度，保证发电机的安全运行。
其次，定子绕组温度的监测和控制对于发电机的运行至关重要。
通常情况下，发电机会配备温度传感器用于实时监测定子绕组温度，一旦温度超过设定阈值，就会触发相应的保护措施，如降低负载、
停机等，以防止发电机过热损坏。
此外，定子绕组温度的合理控制也是发电机运行管理的重要内容。
通过合理设计和选择绝缘材料、优化冷却系统、合理负载分配
等手段，可以有效控制定子绕组温度，延长发电机的使用寿命，提
高其运行效率和可靠性。
总的来说，发电机定子绕组温度是发电机运行中需要重点关注
的参数之一，合理监测和控制定子绕组温度对于确保发电机安全稳定运行具有重要意义。
定子温度估计
定子温度估计
定子温度估计是电机控制和维护中的重要环节，通常通过安装在电机内部或外部的温度传感器进行实时监测。
如果没有直接的温度传感器数据，也可以根据以下方法进行估算：热模型法：基于电机的热平衡方程和电机运行参数（如电流、电压、转速、负载等）构建热模型，通过计算得出定子绕组的发热功率，结合散热条件推算出定子温度。
电气参数关联法：由于电机定子温度对电阻有一定影响，可以通过测量电机定子绕组的电阻变化来间接估计温度。
电阻随温度升高而增加，因此可以根据已知的电阻-温度曲线来估算温度。
机器学习预测法：通过对大量历史运行数据进行分析，利用机器学习算法建立定子温度与各种运行状态变量之间的关系模型，实现对定子温度的智能预测。
实际应用中，为了准确监控和保护电机，往往会在电机设计时就考虑内置温度传感器，以便实时获取定子的实际温度，从而及时采取措施避免过热导致的设备损坏。
电动机的定子绕组温度检测与处理
电动机的定子绕组温度检测与处理电动机是工业生产中常见的设备，它的正常运行对于保障生产线的稳定性至关重要。
然而，电动机在长时间运行时，其定子绕组会因为电流通入而产生一定的热量，若无法及时检测和处理定子绕组的温度问题，将会对电动机的运行造成严重的损害。
一、定子绕组温度检测的重要性定子绕组温度的检测对于确保电动机的正常运行至关重要。
当定子绕组温度过高时，会导致以下几个问题：1.绝缘损坏：高温会使得定子绕组的绝缘材料老化、热胀冷缩等，从而造成绝缘材料的损坏，如果绝缘材料破裂，将导致电机短路故障，严重时甚至会引发火灾。
2.电路功率损耗：高温会使得定子绕组的电阻上升，从而导致电流通过时会产生更多的热量，这样就形成了恶性循环，不仅定子绕组温度会进一步升高，同时还会导致电动机的效率下降。
3.机械强度降低：高温会削弱绕组的机械强度，使得其抗拉强度、抗挤压强度等指标下降，进而导致线圈的变形、开裂等问题，最终影响电动机的正常运行。
二、定子绕组温度检测方法为了及时发现和处理定子绕组温度过高问题，我们可以采用以下几种方法进行检测：1.红外热像仪技术：利用红外热像仪可以非接触地测量电动机各部分的温度，通过红外成像技术可以得到全面而准确的温度分布图像，从而判断定子绕组是否存在温度异常。
2.热电偶传感器：热电偶可以直接接触定子绕组表面，并将温度信号转化为电信号输出，通过仪表可以实时监测电动机的温度变化。
3.热敏电阻传感器：将热敏电阻安装在定子绕组上，通过测量电阻值的变化来判断定子绕组的温度是否过高。
三、定子绕组温度异常处理方法当检测到定子绕组温度异常时，我们需要及时采取一些措施进行处理，以保证电动机的正常运行。
1.降低负载：当电动机长时间在高负载状态下运行时，定子绕组的温度会快速升高。
因此，可以通过减轻电机的负载来减少定子绕组的热量产生，从而降低温度。
2.改善通风散热条件：电机运行时的通风散热条件直接影响着定子绕组温度的升降。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无论高压还是低压电机，其电机绕组温度限值均与绕组绝缘等级有关绝缘等级是指电动机或变压器绕组采用的绝缘材料的耐热等级。
电动机绕组常用的绝缘材料，按其耐热性一般分为A、E、B、F、H五种等级，每一绝缘等级的绝缘材料都有相应的极限允许工作温度，（电机绕组最热点的温度）电机运行绕组绝缘最热点的温度不得超过其规定，否则，将加速绕组绝缘老化，缩短电机寿命；如果温度超过允许值很多，绝缘就会损坏，导致电动机烧毁。
绝缘等级及允许最高温度
A级 105度；E级 120度； B级 130度； F级 155度； H级 180度上述度是摄氏度。
与电动机外壳的温度是有差别的，当外壳达到上述温度时，电动机差不多早已烧了。
F级绝缘最高温度是155度，在不超过额定电流时可以长期运行。
F级绝缘最高允许温度是155度，性能参考温度在120度之间。
如果温度不继续上升，电机运行不超额定电流，就可以长期运行；否则就须检查电机以及改善环境温度（如安装排气扇等）。
