基于ARM的小电流接地选线装置的设计

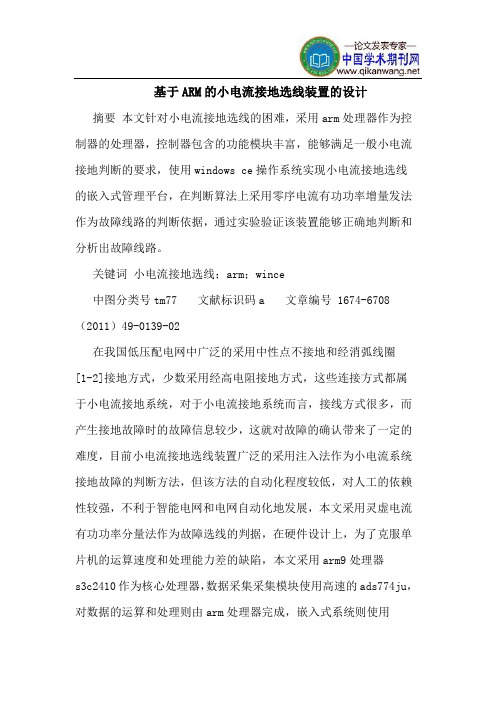

基于ARM的小电流接地选线装置的设计摘要本文针对小电流接地选线的困难，采用arm处理器作为控制器的处理器，控制器包含的功能模块丰富，能够满足一般小电流接地判断的要求，使用windows ce操作系统实现小电流接地选线的嵌入式管理平台，在判断算法上采用零序电流有功功率增量发法作为故障线路的判断依据，通过实验验证该装置能够正确地判断和分析出故障线路。
关键词小电流接地选线；arm；wince中图分类号tm77 文献标识码a 文章编号 1674-6708（2011）49-0139-02在我国低压配电网中广泛的采用中性点不接地和经消弧线圈[1-2]接地方式，少数采用经高电阻接地方式，这些连接方式都属于小电流接地系统，对于小电流接地系统而言，接线方式很多，而产生接地故障时的故障信息较少，这就对故障的确认带来了一定的难度，目前小电流接地选线装置广泛的采用注入法作为小电流系统接地故障的判断方法，但该方法的自动化程度较低，对人工的依赖性较强，不利于智能电网和电网自动化地发展，本文采用灵虚电流有功功率分量法作为故障选线的判据，在硬件设计上，为了克服单片机的运算速度和处理能力差的缺陷，本文采用arm9处理器s3c2410作为核心处理器，数据采集采集模块使用高速的ads774ju，对数据的运算和处理则由arm处理器完成，嵌入式系统则使用windows ce 5.0操作系统，使用点阵式液晶进行界面显示，人机交互良好。
1 小电流接地选线依据1.1 经消弧线圈接地保护的特点小电流系统是指中性点不直接接地的系统，其中包括中性点经消经弧线圈接地系统、中性点不接地系统和中性点经电阻接地系统。
本装置针对于使用消弧线圈的小电流接地系统，采用消弧线圈接地的小电流系统具有如下特点：提高电力系统的稳定性。
当电力系统的某一相发生接地故障时，由于消弧线圈的特殊构造，内部带有铁芯的电感线圈可以使流经消弧线圈的电流呈现感性电流，该电流可以与容性电流相抵消，从而可以消除由于接地造成的电弧等危害，从而提高电力系统的可靠性。
