实验八 VLAN的创建
实验：划分VLAN
实验：划分VLAN1.实验目的通过本实验，读者可以掌握如下技能：①熟悉VLAN的创建；②把交换机接口划分到特定VLAN2.实验拓扑实验拓扑图如图所示。
图拓扑图3.实验步骤本配置VLAN，首先要创建VLAN，然后才把交换机的端口划分到特定的端口上。
①步骤1：在划分VLAN前，配置路由器R1和R2的g0/0接口，从R1 ping 192.168.12.2进行测试。
默认时，交换机的全部接口都在VLAN 1上，R1和R2应该能够通信。
②步骤2：在S1上创建VLAN。
S1#vlan database//进入到VLAN配置模式S1(vlan)#vlan 2 name VLAN2VLAN 2 added;Name; VLAN2//以上创建VLAN，2就是VLAN的编号，VLAN号的范围为1~1 001，VLAN2是该VLAN 的名字S1(vlan)#vlan 3 name VLAN3VLAN 3 added;Name; VLAN3S1(vlan)#exitAPPL Y completed.Exiting....//退出VLAN模式，创建的VLAN立即生效【提示】交换机中的VLAN信息存放在单独的文件中flash;vlan.dat，因此如果要完全清除交换机的配置，除了使用”erase starting-config”命令外，还可使用”delete flash;vlan.dat”命令把VLAN数据删除。
【提示】新的IOS版本中，可以在全局配置模式中创建VLAN，如下所述。
S1(config)#vlan 2S1(config-vlan)#name VLAN 2S!(config-vlan)#exitS1(config)#vlan 3S1(config-vlan)#name VLAN 3③步骤3：把端口划分在VLAN中S1(config)#interface f0/1S1(config-if)#switch mode access//以上把交换机端口的模式改为access模式，说明该端口是用于连接计算机的，而不是用于TrunkS1(config-if)#switch access vlan 2//然后把该端口f0/1划分到VLAN2中S1(config)#interface f0/2S1(config-if)#switch mode accessS1(config-if)#switch access vlan 3【提示】默认时，所有交换机接口都在VLAN 1上，VLAN 1是不能删除的。
Lab08

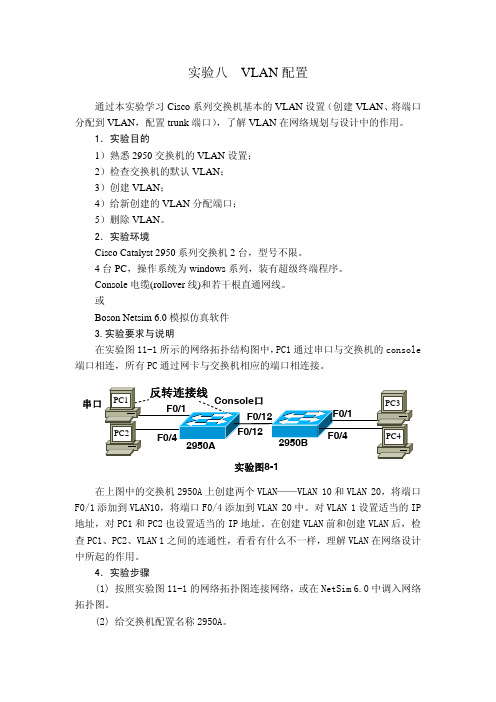

实验八 VLAN配置通过本实验学习Cisco系列交换机基本的VLAN设置（创建VLAN、将端口分配到VLAN，配置trunk端口），了解VLAN在网络规划与设计中的作用。
1．实验目的1）熟悉2950交换机的VLAN设置；2）检查交换机的默认VLAN；3）创建VLAN；4）给新创建的VLAN分配端口；5）删除VLAN。
2．实验环境Cisco Catalyst 2950系列交换机2台，型号不限。
4台PC，操作系统为windows系列，装有超级终端程序。
Console电缆(rollover线)和若干根直通网线。
或Boson Netsim 6.0模拟仿真软件3.实验要求与说明在实验图11-1所示的网络拓扑结构图中，PC1通过串口与交换机的console 端口相连，所有PC通过网卡与交换机相应的端口相连接。
串口实验图8-1在上图中的交换机2950A上创建两个VLAN——VLAN 10和VLAN 20，将端口F0/1添加到VLAN10，将端口F0/4添加到VLAN 20中。
对VLAN 1设置适当的IP 地址，对PC1和PC2也设置适当的IP地址。
在创建VLAN前和创建VLAN后，检查PC1、PC2、VLAN 1之间的连通性，看看有什么不一样，理解VLAN在网络设计中所起的作用。
4．实验步骤(1) 按照实验图11-1的网络拓扑图连接网络，或在NetSim 6.0中调入网络拓扑图。
(2) 给交换机配置名称2950A。
(3) 检查交换机的默认VLAN，将检查结果记录下来。
2950A#show vlan2950A#(4) 设置交换机的IP地址在Cisco 2950系列交换机上设置IP地址，实际上是对用于管理的vlan 1设置IP地址。
Switch#config tSwitch(config)#int vlan 1Switch(config-if)#ip address 192.168.1.2 255.255.255.0Switch(config-if)#endSwitch#(5) 设置PC机的IP地址。
VLAN创建和配置
河南大学物理与电子学院计算机网络实验报告姓名：刘伟康学号：班级：网络工程（网络通信）实验名称：vlan实验内容及其过程：实验内容VLAN创建和配置使用1台交换机和3台PC机，将其中的PC3作为控制台终端，登录交换机设备进行配置在DCS-3950交换机上划分2个VLAN（VLAN 100和VLAN 200），使得：（1）、VLAN100的成员能够相互通信；（2）、VLAN200的成员能够相互通信；（3）、VLAN100和VLAN 200成员之间不能互相访问。
跨交换台机的VLAN通信在交换机A和交换机B上分别划分两个基于端口的VLAN：VLAN100，VLAN200，使得：（1）交换机之间VLAN100的成员能够互相访问；（2）交换机之间VLAN200的成员能够互相访问；（3）VLAN100和VLAN200成员之间不能互相访问。
网络拓扑结构同4.4.3中的图4-2，在交换机A和交换机B上分别划分两个基于端口的VLAN：VLAN100，VLAN200。
端口设置同4.4.3中。
在交换机B（DCSR-5650）上设置VLAN100和VLAN200的虚拟网关接口如下所示：（1）交换机之间VLAN100的成员能够互相访问；（2）交换机之间VLAN200的成员能够互相访问；（3）VLAN100和VLAN200成员之间也能够互相访问。
当PC1和PC2接到交换机A或B上的不同端口时，要根据端口所属的VLAN 不同，设置其IP地址、子网掩码、默认网关。
4.5实验步骤4.5.1 VLAN创建和配置第一步：进入交换机A的特权用户模式switchA>enswitchA#第二步：给交换机A设置IP地址即管理IPswitchA#configswitchA（config）#interface vlan 1switchA（config-if-vlan1）#ip address 192.168.1.11 255.255.255.0switchA（config-if-vlan1）#no shutdownswitchA（config-if-vlan1）#exitswitchA（config）#exit第三步：创建VLAN100和VLAN200switchA（config）#switchA（config）#VLAN 100switchA（config-vlan100）#exitswitchA（config）#VLAN 200switchA（config-VLAN200）#exitswitchA（config）#验证配置：switchA#show vlan第四步：给VLAN100 和VLAN200添加端口如图所示，使用下列命令给VLAN100添加端口switchA（config）#VLAN 100switchA (config- VLAN100)#switchport interface Ethernet 0/0/1-8 switchA (config-VLAN100)#exit使用下列命令给VLAN200添加端口switchA（config）#VLAN 200switchA (config- VLAN200)#switchport interface Ethernet 0/0/9-16 switchA (config-VLAN220)#exit验证配置：第页/ 共页第五步：测试并记录结果于表4-1中表4-1测试步骤PC1位置PC2位置PC1 PING PC2的结果1 1~8端口1~8端口2 9~16端口9~16端口3 1~8端口9~16端口第六步：分析测试结果跨交换机相同VLAN间通信第一步：连接交换机A的24端口和交换机B的24端口；第二步：按照4.5.1 步骤对交换机B进行配置，包括；（1）设置交换机B的管理IP；（2）创建VLAN100和VLAN200；（3）给VLAN100和VLAN200添加端口；（4）验证配置。
基本VLAN配置实验报告
桂林电子科技大学网络交换及路由技术实验报告基本VLAN配置【实验目的：】1、根据拓扑图进行网络布线2、删除交换机启动配置并将其重新加载到默认状态3、执行交换机上的基本配置任务4、创建 VLAN5、分配交换机端口到 VLAN6、添加、移动和更改端口7、检验 VLAN 配置8、对交换机间连接启用中继9、检验中继配置10、保存 VLAN 配置【实验拓扑图】：【实验内容】：任务 1：准备网络步骤 1：根据拓扑图所示完成网络电缆连接以及地址表的IP分配。
步骤 2：清除交换机上的所有现有配置，将所有端口置于关闭状态。
Switch#conf tSwitch(config)#interface range fa0/1-24Switch(config-if-range)#shutdownSwitch(config-if-range)#interface range gi0/1-2Switch(config-if-range)#shutdown任务 2：执行基本交换机配置启用 S2 和 S3 上的用户端口。
S2(config)#interface range fa0/6, fa0/11, fa0/18S2(config-if-range)#switchport mode accessS2(config-if-range)#no shutdownS3(config)#interface range fa0/6, fa0/11, fa0/18S3(config-if-range)#switchport mode accessS3(config-if-range)#no shutdown任务 3：在交换机上配置 VLAN步骤 1：在交换机 S1 上创建 VLAN。
S1(config)#vlan 10S1(config-vlan)#name faculty/staffS1(config-vlan)#vlan 20S1(config-vlan)#name studentsS1(config-vlan)#vlan 30S1(config-vlan)#name guestS1(config-vlan)#vlan 99S1(config-vlan)#name managementS1(config-vlan)#end步骤 2：在交换机 S2 和 S3 上配置并命名 VLAN。
VLAN配置实验报告
VLAN配置实验报告一、实验名称交换机划分Vlan配置二、实验目的1.理解虚拟LAN（VLAN）基本配置；2.掌握一般交换机按端口划分VLAN的配置方法；3.掌握TagVLAN配置方法。
三、实验内容和要求1.新建PacketTracer拓扑图2.划分VLAN；3.将端口划分到相应VLAN中；4.设置TagVLANTrunk属性；5.测试6.实验原理：（1）VLAN是指在一个物理网段内。
进行逻辑的划分，划分成若干个虚拟局域网，VLAN做大的特性是不受物理位置的限制，可以进行灵活的划分。
VLAN具备了一个物理网段所具备的特性。
相同VLAN 内的主机可以相互直接通信，不同VLAN间的主机之间互相访问必须经路由设备进行转发，广播数据包只可以在本VLAN内进行广播，不能传输到其他VLAN中。
（2）PortVLAN是实现VLAN的方式之一，它利用交换机的端口进行VALN的划分，一个端口只能属于一个VLAN。
（3）TagVLAN是基于交换机端口的另一种类型，主要用于是交换机的相同Vlan内的主机之间可以直接访问，同时对不同Vlan的主机进行隔离。
TagVLAN遵循IEEE802.1Q协议的标准，在使用配置了TagVLAN的端口进行数据传输时，需要在数据帧内添加4个字节的8021.Q标签信息，用于标示该数据帧属于哪个VLAN，便于对端交换机接收到数据帧后进行准确的过滤。
四、实验环境Windows10操作系统下的CiscoPacketTracer6.2五、操作方法与实验步骤1.新建PacketTracer拓扑图2.划分VLAN；3.将端口划分到相应VLAN中；4.设置TagVLANTrunk属性；5.测试六、实验数据记录和结果分析1.新建PacketTracer拓扑图2.划分VLAN；划分两个VLAN分别为：VLAN2和VLAN23.将端口划分到相应VLAN中；VLAN2：PC0PC2，VLAN2：PC1PC34.设置TagVLANTrunk属性：Switch0七、实验体会、质疑和建议通过在交换机上划分VLAN，并用ping命令测试在同一VLAN和不同VLAN中设备的连通性，验证了在交换机上划分VLAN的作用。
vlan的常见构建方法
vlan的常见构建方法
VLAN的常见构建方法
VLAN（虚拟局域网）是由一组逻辑上的设备和用户组成的网络，这些设备和用户并不受物理位置的限制。
构建VLAN可以帮助改善网络性能、增强安全性以及实现更灵活的网络管理。
以下是几种常见的VLAN构建方法：
1.基于端口的VLAN：这是最常见的VLAN构建方式。
交换机上的每个端口都可以被分配到一个特定的VLAN。
这种方法的优点是简单直观，易于管理。
只要连接到特定端口的所有设备都会被分配到相同的VLAN。
2.基于MAC地址的VLAN：这种构建方法是根据设备的MAC地址来划分VLAN的。
每个MAC地址都会被分配到一个特定的VLAN。
这种方式的优点是即使设备移动到网络的其他部分，仍然可以保持相同的VLAN成员身份。
3.基于协议的VLAN：这种方式是根据设备使用的网络协议来划分VLAN 的。
例如，所有的Web服务器可能被分配到一个VLAN，而所有的数据库服务器被分配到另一个VLAN。
4.基于IP地址的VLAN：在这种方法中，VLAN是根据设备的IP地址来划分的。
这使得管理员可以轻松地根据网络地址将设备分组到不同的VLAN。
不论选择哪种构建方法，重要的是要理解每个方法都有其优点和局限性，应根据特定的网络需求和环境来选择合适的VLAN构建方式。
vlan的配置实验报告
vlan的配置实验报告VLAN的配置实验报告引言：VLAN（Virtual Local Area Network）是一种虚拟局域网技术，可以将一个物理局域网划分为多个逻辑上独立的虚拟局域网。
本实验旨在通过配置VLAN，实现对网络流量的划分和管理，提高网络的灵活性和安全性。
实验目的：1. 理解VLAN的概念和原理；2. 掌握VLAN的配置方法；3. 实现VLAN之间的通信和隔离。
实验环境：本实验采用三台交换机和四台主机搭建的网络环境。
其中，交换机1（Switch1）和交换机2（Switch2）连接在一起，交换机3（Switch3）作为核心交换机连接两个分支交换机。
主机1（Host1）和主机2（Host2）连接在交换机1上，主机3（Host3）和主机4（Host4）连接在交换机2上。
实验步骤：1. 配置交换机端口首先，将Switch1的端口1和端口2配置为Trunk模式，用于与Switch3连接。
然后，将Switch1的端口3和端口4配置为Access模式，将主机1和主机2连接到这两个端口上。
同样地，将Switch2的端口1和端口2配置为Trunk模式，用于与Switch3连接。
将Switch2的端口3和端口4配置为Access模式，将主机3和主机4连接到这两个端口上。
2. 配置VLAN在Switch1上，创建两个VLAN，分别为VLAN10和VLAN20。
将端口3划入VLAN10，将端口4划入VLAN20。
在Switch2上，同样创建两个VLAN，将端口3划入VLAN10，将端口4划入VLAN20。
3. 配置Trunk链路在Switch3上，将与Switch1连接的端口配置为Trunk模式，并将VLAN10和VLAN20加入到Trunk链路。
同样地，将与Switch2连接的端口也配置为Trunk模式，并将VLAN10和VLAN20加入到Trunk链路。
4. 配置VLAN接口在Switch3上，为VLAN10和VLAN20分别创建SVI（Switched Virtual Interface），用于实现不同VLAN之间的通信。
vlan的创建方法
vlan的创建方法要创建一个VLAN，可以按照以下步骤进行操作：1. 登录到VLAN管理设备，如VLAN管理器或交换机。
2. 进入设备的配置模式。
通常可以通过输入"configure"命令或进入特定的配置界面。
3. 创建一个新的VLAN。
使用"vlan"命令，后面跟着VLAN的ID号。
例如，要创建一个VLAN ID为10的VLAN，可以输入"vlan 10"。
4. 配置VLAN的名称。
使用"name"命令，后面跟着VLAN的名称。
例如，要将刚创建的VLAN命名为"Sales"，可以输入"name Sales"。
5. 配置VLAN的端口成员。
使用"interface"命令，后面跟着要配置的端口号。
例如，要将交换机的端口1配置为VLAN 10的成员，可以输入"interface 1"。
6. 将端口1添加到VLAN 10中。
使用"switchport access vlan"命令，后面跟着VLAN的ID号。
例如，要将端口1添加到VLAN 10中，可以输入"switchport access vlan 10"。
7. 重复以上步骤，将其他端口添加到相应的VLAN中。
8. 保存配置。
使用"write"或"copy running-config startup-config"命令将配置保存到设备中。
以上步骤可能会根据设备型号和操作系统的不同而有所变化，具体操作步骤和命令请参考设备的用户手册或设备厂商的文档。
八、VLAN 802.1Q-VLAN间通信
在交换机SwitchA上创建Vlan 20，并将0/15端口划分到Vlan 20中。 SwitchA(config)# vlan 20 ！创建Vlan 20。 SwitchA(config-vlan)# name technical ！将Vlan 20命名为technical。 SwitchA(config-vlan)#exit SwitchA(config)#interface fastethernet 0/15 ！进入接口配置模式。 SwitchA(config-if)#switchport access vlan 20 ！将0/15端口划分到 Vlan 20。 验证测试：验证已创建了Vlan 20，并将 端口已划分到Vlan 20中。 验证测试：验证已创建了 ，并将0/15端口已划分到 端口已划分到 中 SwitchA#show vlan id 20 VLAN Name Status Ports ---- ----------------------- --------- ------------------------------20 technical active Fa0/15
【注意事项】 两台交换机之间相连的端口应该设置为tag vlan模式。 需要设置PC的网关。
在交换机SwitchB上将与SwitchA相连的端口（假设为 0/24端口）定义为tag vlan模式。 SwitchB(config)#interface fastethernet 0/24 ！进入接口配 置模式。 SwitchB(config-if)#switchport mode trunk ！将 fastethernet 0/24端口设为tag vlan模式。 验证测试：验证fastethernet 0/24端口已被设置为 端口已被设置为tag 验证测试：验证 端口已被设置为 vlan模式。 模式。 模式 SwitchB#show interfaces fastEthernet 0/24 switchport Interface Switchport Mode Access Native Protected VLAN lists ---------- ---------- --------- -------- --------- -------------------Fa0/24 Enabled Trunk 1 1 Disabled All
虚拟局域网VLAN的建立与配置实验报告
数学与信息科学学院实验报告虚拟局域网VLAN的建立与配置二、实验目的与要求：掌握交换机上的VLAN配置三、实验原理：四、实验方案设计（思路、步骤和方法等）：摘要:本文主要从以太网的工作原理出发由 CSMA/CD 冲突监测的载波侦听的工作机制引出传统使用集线器和二层交换机组网所产生的冲突域和广播域问题，为了解决这些问题，进而引出了三层交换机和 VLAN（虚拟局域网）的概念。
接着，对 VLAN 的各种特性分别进行了阐述，并结合实例说明了如何运用三层交换机创建 VLAN 的具体配置过程。
从而可以得出 VLAN 技术是一种通过将局域网内的设备逻辑地而不是物理地划分成一个个网段从而实现虚拟工作组的新兴技术，是局域交换网的灵魂。
目录一、引言二、 VLAN 的发展过程1 2.1、以太网的工作原理及三层交换的产生1 2.2、VLAN 的产生2.2.1、VLAN 的定义2.2.2、VLAN 的优点2.2.3、VLAN 的划分2.2.4、VLAN 的标准2.2.5、VLAN 的配置2.2.6、三层交换的配置三、VLAN 的实际运用3.1、VLAN 的实现3.2、如何配置三层交换机创建 VLAN3.2.1、设置 VTP DOMAIN3.2.2、配置中继3.2.3、创建 VLAN3.2.4、将交换机端口划入 VLAN3.2.5、配置三层交换一、引言随着我国综合国力的不断加强，我国信息产业的发展力度不断的提高，各类信息技术突飞猛进，计算机网络技术的迅猛发展更是令人叹为观止。
计算机网络技术的发展犹如戏剧舞台，你方唱罢我登台。
各类数据网络技术是竞相争艳，当然以太网技术也不例外。
从传统的以太网10Mb/s发展到快速以太网100Mb/s和千兆以太网1000Mb/s也不过几年的时间，其迅猛的势头实在令人吃惊。
而现在中大型规模网络建设中，以千兆三层交换机为核心的所谓“千兆主干跑、百兆到桌面”的主流网络模型已不胜枚举。
本文将结合丽水本地的一些实际情况，分别对以太网的原理、VLAN 的发展、三层交换的定义、VLAN 的定义、VLAN 的优点、VLAN 的划分、VLAN 的配置（结合实例）等内容加以阐述。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【实验目的】
（1） 掌握vlan的创建 （2） 能够将交换机的端口划分到特定的vlan上 （3） 掌握vlan信息的查看方法
（4） 测试
（5） 掌握vlan信息的删除方法
【实验内容】
PC0、PC1、PC2、PC3分别连在Switch0的 端口fa0/1、fa0/2、fa0/3、fa0/4上，创建VLAN 2和 VLAN 3并将端口fa0/1、fa0/2划分给VLAN 2，端口 fa0/3、fa0/4划分给VLAN 3，查看VLAN信息并测试 PC0、PC1、PC2、PC3之间的连通性，最后将所创 建的VLAN2删除。
实验前的准备：
1）给电脑配上IP
2）测试电脑之间的连通性
1）配置VTP
2）创建VLAN
3）将端口划分到指定的VLAN
4）配置交换机间链路──Trunk
5）测试
将端口F0/1、F0/2从VLAN 2中删除
跨交换机的vlan创建方法
（1）配置VTP （2）配置交换机间链路──Trunk （3）创建VLAN
（4）将端口划分到指定的VLAN
（5）查看VLAN信息并测试
A1、A2分别连着交换机A的端口fa0/1、 fa0/2，B1、B2分别连着交换机B的端口fa0/1、 fa0/2，创建VLAN 2和VLAN 3，并将A1、B1放 入VLAN 2,A2、B2放入VLAN 3,查看VLAN信息 并测试A1、A2、B1、B2之间的连通性。
实验前的准备：
1）给电脑配上IP
2）测试电脑之间的连通性
1）创建VLAN 2、VLAN 3
OR
2）将端口fБайду номын сангаас0/1、fa0/2划分给VLAN 2
OR
3）将端口fa0/3、fa0/4划分给VLAN 3
4）查看VLAN信息
5）测试
6）删除VLAN 2
7）查看VLAN 信息
