TST-D单显示可编程智能仪表使用说明书
余姚市腾辉温控仪表厂 XMT3000智能PID温控仪说明书(单排显示)
XMT3000系列数显温度调节仪XMT3000系列数显温度调节仪采用新的智能仪表设计方案，对原有的数显表进行了修正处理，使仪表无论在外观还是性能都有的更进一步的提升，仪表内置PID功能与位式控制功能，采用美观大方的轻触键设置，是工业控制中低价位仪表与高性能定位的理想选择。
一、产品选型二、操作说明设定主控温度正常情况下，按▲键或▼键进入主控制温度设定值状态，显示窗口个位出现小数点并闪烁，此时按▲向上调节温度设定值，按▼向下调节温度设定值(长时间按住▲或▼键可实现连续快加或快减)，按◄移位，按SET键来完成确认修改，在不按任何键的状态下约100秒后自动退回到正常显示状态,仪表承认修改。
PID设定及自整定再次按SET,显示D , 此时按▲向上调节微分时间，按▼向下调节微分时间(长时间按住▲或▼键可实现连续快加或快减)，按◄移位。
再次按SET，显示ＡＴ，约三秒显示ＯＮ或ＯＦＦ，为ON时开启自整定,为ＯＦＦ时关闭自整定，当自整定为开启状态时，仪表进入自整定状态，此时需连接好负载并始仪表符合工作环境或模拟近似工作环境，仪表将根据工作环境调出一组ＰＩＤ值，通过自整定，在大多数情况下，能调出一个比较理想的ＰＩＤ参数，如果没有达到满意的效果，可以通过手动设定ＰＩＤ参数以取得较好的控制效果，请参考相关资料．仪表进入自整定时,A T灯闪动，下排数码管将交替显示A T与设定值，在自整定过程中，由于仪表采用位式控制，此时控制温度可能超过设定温度，因此建议设定温度不要太高，以防由于温度过高而引起的负载损坏。
周期设定与传感器误差修正通过按SET 键，跳过A T 参数设定后显示T, 此参数用来设定输出周期，当输出方式为继电器时，周期设定为10-120秒,周期设定越大，继电器吸合与放开的周期越长，控制精度越低，反正周期越短，控制精度越高，但影响继电器的寿命。
作ＰＩＤ控制时，T 值一般为20，做位式控制时，时间可稍长一些。
当负载为固态继电器或可控硅时，一般设为2. 设定好Ｔ后再次按SC 时，可对传感器进行误差修正。
智能单光柱测控仪说明书
智能单光柱测控仪说明书摘要：一、智能单光柱测控仪概述二、主要特点1.兼容输入多种信号2.自动冷端温度补偿3.单片机智能化零点与放大倍数调整4.报警控制参数设定三、输入信号类型及量程设定1.热电阻信号2.热电偶信号3.标准信号4.线性非标准信号四、使用说明1.信号与量程设定2.零点与放大倍数调整3.报警控制参数设定五、总结正文：一、智能单光柱测控仪概述智能单光柱测控仪是一种集信号采集、处理、显示、控制于一体的智能化设备。
它具有广泛的应用领域，如工业生产、科研实验、医疗设备等，能够满足各种测量和控制需求。
二、主要特点1.兼容输入多种信号：智能单光柱测控仪可以兼容输入22 种信号，包括热电阻信号（如PT100、Cu50 等）、热电偶信号（如S、R、B、K、N、E、J、T 等）、标准信号（如0~10mA、4~20mA、0~5V、1~5V 等）以及线性非标准信号（如0~100mV、0~400mV 等）。
2.自动冷端温度补偿：智能单光柱测控仪具备自动冷端温度补偿功能，能够准确测量输入信号，并自动消除因环境温度变化带来的测量误差。
3.单片机智能化零点与放大倍数调整：智能单光柱测控仪采用单片机智能化技术，用户可以根据实际需求手动调整零点和放大倍数，以获得更精确的测量结果。
4.报警控制参数设定：智能单光柱测控仪具备报警控制功能，用户可以设定最多四路控制继电器输出。
每路继电器的报警值和回差可以分别设定，输出方式也可以自由选择（上限报警或下限报警）。
三、输入信号类型及量程设定1.热电阻信号：热电阻信号是一种常见的温度信号，智能单光柱测控仪可以兼容多种热电阻信号，如PT100、Cu50 等。
用户可以根据实际需求设定信号量程。
2.热电偶信号：热电偶信号也是一种常见的温度信号，智能单光柱测控仪可以兼容多种热电偶信号，如S、R、B、K、N、E、J、T 等。
用户可以根据实际需求设定信号量程。
3.标准信号：标准信号是一种通用的信号类型，智能单光柱测控仪可以兼容多种标准信号，如0~10mA、4~20mA、0~5V、1~5V 等。
智能传感器仪表说明书
四、主要技术参数三、常规型号说明二、仪表型号2、测量信号参数表：2.配线注意事项：1）热电偶输入的场合，请使用规定的补偿导线；如果被测量设备为金属加热物请使用带绝缘的热电偶。
2）热电阻输入的场合，请使用导线电阻较小的，且（3线式）无电阻差的线材，但总长度应在5m 内。
3）为了避免噪声干扰的影响，请将输入信号远离仪器电源线、动力电源线、负载线进行配线。
4）为了减小动力电源线以及大负载电源线对本产品的影响，请在容易受到影响的场合，建议使用噪声滤波器。
如果使用噪声滤波器，请务必将其安装在接地的盘面等上，并使噪声滤波器输出侧与电源端子间的配线最短；不要在噪声滤波器输出侧的配线上安装保险丝、开关等，否则会降低滤波器的效果。
5）本产品在投入电源时到有输出时间约为5秒。
如果有联锁动作的电路等信号使用的场合，请使用延时继电器。
6）变送输出线请尽量使用带屏蔽层的双绞线；确保信号可靠稳定。
7）远距离RS485通讯线请使用带屏蔽层的双绞线，并将屏蔽层在主机侧接地处理；确保通讯可靠稳定。
8）本产品没有保险丝；需要的场合请按额定电压250V,额定电流1A 配置，保险丝种类：延时保险丝。
9）请使用适合的螺丝力及适合的压接端子端子螺丝尺寸：M3X8（带6.8X6.8方座）推荐拧紧力矩：0.4N.m合适线材：0.25～1.65mm 的单线或多芯软线10）请不要将压接端子或裸露线部分与相邻的端子接触。
智能传感器仪表说明书产品特点：●上排红色大数码管显示实时、最大、最小、保持值，下排绿色数码管显示测量单位或报警值。
●最多支持3路报警输出。
●支持多种线性信号输入或多种温度传感器信号。
●变送电流输出，可实现变送量程的变换及校准功能。
●可实现RS485通讯，采用标准Modbus-RTU 协议。
●宽电源电压范围100～240V AC/DC。
●隔离DC24V 馈电输出（30mA）。
●峰值保持功能，方便记录测量数据的最大值、最小值。
●操作简便，经济实用。
汤姆斯 TMS-F D 系列数显温度显示仪器 使用说明书
1、注意事项 非常感谢您的惠顾！ 1.1、前言 请在使用仪表前先仔细阅读本说明书，仪表管理员密码出厂为2。
1.2、阅读指导⏹ 对于初次使用本公司仪器的用户，请通读本说明书；若已经有使用过，并熟悉仪表的接线和操作，可只阅读“操作指南”和“功能说明”。
⏹TMS – F / D 系列仪表的显示是通过七段数码管(LED)实现的，因此有些字符的显示与用户平时看的有所差别，它们的对应关系如下：本说明书采用平时的表示方法。
1.3、注意事项⏹ 用户打开仪表包装后，请先检查仪表外观是否有损坏，接着再检查仪表的型号是否与您的定货相符，若有出现上述的问题请立即与本公司更换。
⏹ 请在了解了仪表的接线和操作后再测试或者安装仪表。
⏹ 请在仪表允许的工作条件下使用仪表。
一般情况下用户不要擅自拆开仪表，以免发生危险；如仪表出现故障，请先与本公司技术人员联系，在技术人员允许和指导下方可拆开仪表。
⏹仪表每年应进行一次计量检定，如果仪表误差超出范围，通常都是由于潮湿、灰尘或腐蚀气体所导致，可对仪表内部进行清洁及干燥处理，通常这样就能解决问题。
如仍不能解决问题请与本公司技术人员联系。
2、概述2.1、主要特点✧ 友好的人机界面，易学易用，操作快捷。
✧ 采用开关电源适应85V-240VAC 范围或者24VDC 电源供电。
✧ 模块化结构，灵活配置，方便升级。
✧ 采用贴片技术(SMT)，设计更加简洁、轻巧。
✧ 支持多种输入类型，现场配置灵活方便。
✧热电偶、热电阻输入采用非线性修正，测量精度高，稳定性好。
2.2、技术指标● 输入规格（一台仪表即可兼容）：热电偶：K 、S 、E 、J 、T 、B 、N 热电阻：Cu50、Pt100线性电压：0－5V 、1－5V 等线性电流：0－10mA 、4－20mA 等（若订货时未注明需外接250Ω精密电阻）扩充规格：在保留上述输入规格基础上，允许用户指定一种额外输入规格（非线性输入可能需要提供分度表） ● 测量范围：K ( -50 ~ 1300℃ )、S ( -50 ~ 1700℃ )、T ( -200 ~ 350℃ ) 、E ( 0 ~ 800℃ )、 J ( 0 ~ 1000℃ )、B ( 300 ~ 1800℃ )、N ( 0 ~ 1300℃ ) Cu50 ( -50 ~ 150℃ ) 、Pt100 ( -200 ~ 600℃ ) 线性输入：-999－+9999由用户定义● 测量精度：0.2级（热电阻、线性电压、线性电流及热电偶输入且采用铜电阻补偿或冰点补偿冷端时）0.2%FS ±2.0℃（热电偶输入且采用仪表内部元件测温补偿冷端时）● 响应时间：≤1秒/通道（设置数字滤波参数FiL=0时）● 输出规格（模块化）：继电器触点开关输出：220VAC/3A 、220VAC/0.8A ● 报警功能：上限、下限、公共报警任意组合，最多可输出8路● 电源：85－240VAC ，-15%，+10% / 50－60Hz ；或24VDC/AC ，-15%，+10% ● 电源消耗：≤5W● 环境温度：0－50℃ ● 环境湿度:＜85%RH2.3、模电定义JK 继电器常开（压敏电阻吸收）输出模块（容量：30VDC/0.8A ，220VAC/0.8A ）JB 继电器常闭触点开关（压敏电阻吸收）输出模块（容量：30VDC/0.8A ，220VAC/0.8A ）BKB 继电器常开+常闭触点开关（压敏电阻吸收）输出模块（容量：30VDC/0.8A ，220VAC/0.8A ） J3K 大容量继电器常开触点开关（阻容吸收）输出模块（容量：30VDC/3A ，220VAC/3A ） J3B 大容量继电器常闭触点开关（阻容吸收）输出模块（容量：30VDC/3A ，220VAC/3A ）J3KB 大容量继电器常开+常闭触点开关（阻容吸收）输出模块（容量：30VDC/3A ，220VAC/3A ） S 光电隔离RS485通讯接口模块 R 光电隔离RS232通讯接口模块V0／V1／V2 隔离的5V/12V/24V 直流电压输出，可供外部变送器等传感器或其它电路使用，最大电流50mA I2 DC4～20mA 变送输出例1、有一台仪表的型号是：TMS-D02D08HNS1，则它的配置如右：主机型号：TMS-D02，8路巡检仪，统一上限报警，带RS485通讯功能，热电阻、热电偶输入，工作电原：84-245VAC ，外形尺寸：160×80 mm ，3、仪表安装3.1、安装尺寸（单位：mm）示意图如图，尺寸数据如左表：3.2、接线（请以实物的接线为准）F型：D型：4、操作指南4.1、面板说明4.2、仪表工作状态仪表的几种工作状态如右下图所示：注：仪器在正常工作时（即下显示窗巡回显示通道号），短按一次进入暂停状态通过按和来实现查看某一通道的测量值；再按一次转为正常工作状态。
数字仪表说明书

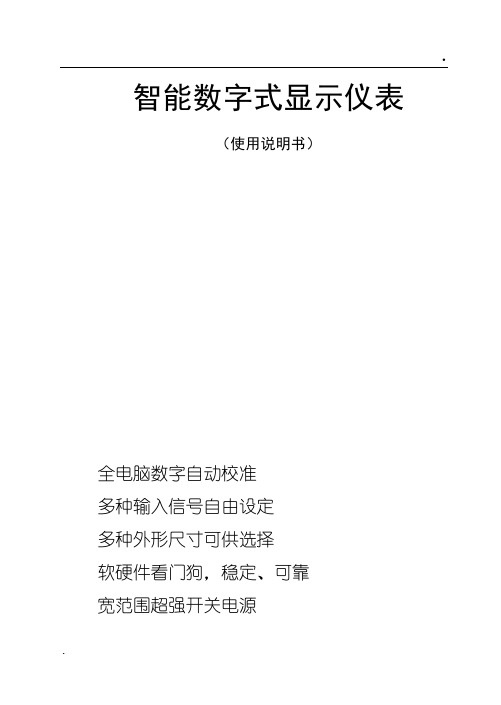

智能数字式显示仪表（使用说明书）全电脑数字自动校准多种输入信号自由设定多种外形尺寸可供选择软硬件看门狗，稳定、可靠宽范围超强开关电源目录1、概述 (4)1．1主要特点 (4)1．2仪表维护 (5)2、型号定义 (6)3、技术规格 (9)3.1基本技术规格 (9)3.2选配件技术规格 (11)4、安装与接线 (13)5、参数速查表 (18)6、操作 (23)6.1面板及按键说明 (23)6.2参数设置说明 (24)6.3参数设置方法 (24)7、功能及相应参数说明 (26)7.1测量及显示 (26)7.3报警输出 (30)7.4变送输出 (32)7.5通讯接口 (33)7.6打印接口及打印单元 (35)8、调校 (37)9、输入信号故障处理 (38)10、抗干扰措施 (39)1、概述1．1主要特点◆人性化设计的操作方法，易学易用，并且不同功能档次的仪表操作相互兼容。
◆包含国际上同类仪表的几乎所有功能，通用性强，技术成熟可靠。
◆提供多个型号，无论是要求功能强大，还是要求价格经济，都能获得满意的选择。
◆全球通用的100 －240VAC 输入范围开关电源或24VDC 电源供电，并具备多种外型尺寸供客户选择。
◆输入采用数字校正系统，内置常用热电偶和热电阻非线性校正表格，测量精确稳定。
◆具有多类型输入功能，一台仪表可配接不同的输入信号（热电偶、热电阻、线性电压、线性电流、线性电阻等，无需人工跳线仪表自动识别）大大减少了备表的数量。
◆采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。
◆全透明、高速、高效的网络化通讯接口，实现计算机与仪表间完全的数据传送和控制。
独有的控制权转移功能使计算机可以直接控制仪表的报警输出和变送输出。
读取一次测量数据的时间小于10ms。
提供测试软件，组态软件和应用软件技术支持。
◆产品经第三方权威机构检测获得CE 认证标志，抗干扰性能符合在严酷工业条件下电磁兼容（EMC ）的要求。
三相交流智能数显表使用说明书
· 传 递 成 功 感 知 卓 越
隔离耐压：电源/输入/输出间≥DC2.5KV/min.1mA 电源端雷击浪涌 2500V 电源端脉冲群 1800V 绝缘电阻：≥100MΩ 工作温度：-10℃～+50℃ 储藏条件：-40℃～+70℃
五、参考接线图（功能组合不同，接线会有变化，使用时以产品上接线图为准）
二、型号说明
三、安装说明：
安装方式：面盘安装，背后接线 外形尺寸：96×96×110mm 安装 精度等级: 电压/电流：0.2 级;功率、功率因数、频率：0.5 级 最大显示：9999 最大分辨率：电压：0.1V 电流：0.001A 输入：AC 500V*5A 标准模拟变送量输出（可选）：电压输出：0-5V,1-5V；电流输出：0-20mA,4-20mA； 变送输出负载能力：电压≥2KΩ； 电流＜300Ω； 通讯接口（可选）：RS485(波特率：9600bps；数据格式；起始位 1 位，数据位 8 位，停止位 1 位，校验位
2
读/写
0xFFFFFFFF~0x7FFFFFFF
(2)、继电器输出控制寄存器
寄存器地址(Hex) 寄存器内容 寄存器个数 寄存器状态
数据范围
0x0028
继电器控制
1
写
0x00FF(代表继电器吸合)
深圳圣斯尔电子技术有限公司
TEL：0755－83766901~5(5 线) FAX：0755－83762478
Addr PArI
1-255 N.8.1;O.8.1;E.8.1
1 N.8.1
产品的地址编号 设置奇偶校验，初始为无校验
不保存退出
7
无无
(菜单显示：E)
保存退出(菜
8
无无
72X72可编程数显仪表使用说明书
K系列可编程数显仪表使用说明书一、概述K系列可编程智能报警变送仪表是在X系列数显电测表基础上增加以下功能和特点：1、显示倍率、通讯地址、波特率等通过面板上按钮可任意设置，使用非常灵活方便。
2、可选择被测量值的变送输出，输出为4—20mA，0—5V，4—12—20mA等可选。
3、带RS-485数字接口，采用标准MODBUS-RTU协议，具备字通讯和字节通讯方式，自带上位机测试软件。
4、使用范围广、组合功能强。
5、具有上下限报警功能，上下限报警允许设定功能，用户可以灵活组合使用以实现某些控制功能。
6、数字校零、数字校调，精度高，性价比极高。
二、通用技术指标精度等级：显示精度：0.5% 0.2%显示：四位LED 另加符号位量程：AC1A AC5A DC20mA，AC100V AC220V AC380V DC75mV等，特殊量程可定做工作频率：50/60HZ工作电源：AC220V、DC220V、AC110V、DC110V（由客户指定）功耗：小于3V A平均无故障工作时间：大于50000H工作条件：环境温度：-10至55℃相对温度小于93% 海拔小于2500米报警输出口：端子COM-NC为常闭触点端子COM-NO 常开触点通讯接口：端子GND为485地线，端子A为485+ 端子B为485-三、外形及接线图（具体以实物为准）四、编程说明仪表共设四个按键，分别为“←”“→”“ MENU””“←”键：左移键，对菜单进行左移动选择，或是对所设定数字进行减功能，在设定大数据时持续按该键可实现快速减功能。
“→”键：右移键，对菜单进行右移动选择，或是对所设定数字进行加功能，在设定大数据时持续按该键可实现快速加功能。
“MENU”键：编程键，用此键可进入编程菜单，或是跳回上一级菜单，忽略操作。
”键：确认键，用于进入下一层菜单或操作确认。
仪表参数设定说明：该仪表采用四键制设定输入，用“MENU“0001”，仪表共有13项设定功能。
天津中电天仪智能显示仪说明书
天津中电天仪智能显示仪说明书
一、智能数字显示报警仪表性能特点
1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。
2、万能信号输入，通过菜单设置即可配接常用热工信号。
3、可在线修改显示量程、变送输出范围、报警值及报警方式。
4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。
5、数字化校准技术，无电位器等可调部件。
6、热电偶冷端温度及热电阻引线电阻自动补偿。
7、可对外接的二、三线制变送器提供配电功能。
8、具备光电隔离的变送输出功能。
9、具备光柱模拟显示功能。
二、仪表参数设置
双排数码管显示：在运行状态下，上排数码管显示测量值，下排数码管显示上限报警值。
参数设定状态下，上排数码管显示设置参数代码，下排数码管显示设置参数值。
光柱显示：显示测量值的百分比，双色光柱（液位）仪表底色为绿色，测量值为红。
指示灯功能定义：H上限报警指示；L下限报警指示；H上限报警指示；L下限报警指示。
在线性信号(4-20mA及1-5V)、热电偶、热电阻输入断线，或者输入信号超过测量量程时，仪表会以数码管闪烁的方式进行报警并
副显示窗显示闪烁的“OFF”。
3、键盘区域定义
SET：仪表由正常运行状态转入参数设定状态。
MAN：在仪表运行状态下，先按SET键再按MAN键即进入参数设定状态，每一项参数修改完成后按SET键进行确认并自动转入下一菜单，直到退出设置而转入正常运行状态。
在设置参数过程中按此键可以退出当前所设置的参数而回到上一个参数。
如在设置过程中想退出设置状态，则同时按SET和MAN键即可。
智能温度调节仪操作说明书
CD、CH、CB系列ST8000系列智能温度调节仪操作手册简介CD、CH、CB系列(ST-8000)智能能温度控制器是采用专用微处理器的多功能调节仪表，它采用开关电源和表面贴装技术（SMT），因而仪表精致小巧，性能可靠。
特有的自诊断功能，自整定功能和智能控制功能，使操作者可以通过简单的操作而获得良好的效果。
主要技术指标●输入各种热电偶（TC）、热电偶（RTD）标准电流电压信号（见输入类型表）●精度测量精度：±0.5%FS冷端补偿误差：±2℃（0~50℃范围内可软件修正）分辨力：14Bit采样周期：0.5See●显示过程值（PV）、设定值（SV）、：-1999~+9999输出、报警、自整定状态指示：LED●控制输出1．电流输出：DC 0~10mA，4~20mA（RL<500Ω）2．电压输出：DC 0~5V，1~5V（RL>10K）3．继电器输出：触点容量250VAC 3A（阻性负载）4．电压脉冲输出：0~12V（适用于固态继电器SSR）5．可控硅SCR输出：过零触发或移相触发（阻性负载）6．报警功能输出：最多二组输出，12种模式输出触点容量：250VAC 3A（阻性负载）●设定范围设定值（SV）：同量程（PV）比例带（P）：0~全量程（设0时为ON/OFF控制）积分时间（I）：0~3600Sec（设0时无积分作用）微分时间（D）：0~3600Sec（设0时无积分作用）比例周期：1~100Sec位式控制输出滞环宽度：1~100℃（或其它PV单位）●其它1．绝缘电阻：>50M（500VDC）2．绝缘强度：1500VAC/1分钟3．功耗：<10VA4．使用环境：0~50℃，30~85%RH的无腐蚀性气体的场合5．重量：约0.5Kg（C900 STA）外型、按装开孔及接线●外型及开孔尺寸外形尺寸●接线图（有特殊订货以仪表本身接线图为准）●型号命名*1自主较正功能不能用于W.A类型。
数显仪使用说明书
A、B 设置：线路输入断线，超上限等故障时的变送输出状态设置； A、B=0：跟随输出：此时输出完全跟随输入变化而变化，但最大不超出上限的 10%； A、B=1：过量程输出：当输入故障时过量程输出为原输出上限的 105%，如 4～20mA 输出时过量程为 21mA，
1～5V、0～5V 时过量程输出为 5.25V； A、B=2：欠量程输出：当输入故障时欠量程输出为原输出下限值减去上限值的 5%，如 4～20mA 输出时欠量
上限报警，红色 下限报警，绿色 上上限报警，红色 下下限报警，绿色
指示灯 1AL1 1AL2 2AL1 2AL2
双回路仪表 说明
第一通道上限报警，红色 第一通道下限报警，绿色 第二通道上限报警，红色 第二通道下限报警，绿色
z 按键说明：
SET 键：设置键，长按此键进入设置状态，在设置过程中，该键的作用为确认当前所设置的数据， 并自动转到下一菜单。
模拟输出满度校准
校准，具体操作请参照输出校准说明。
通讯地址
本机通讯地址，设置范围 1-256，接点数量多少与硬件性能有关。
A：读写开关，0：上位机只能读仪表数据，但禁止修改仪表内部参数。
通讯波特率（AB）
1：上位机可对仪表内部数据进行读写操作。
B：通讯速度，0：2400bps；1：4800bps；2：9600bps； 3：19200bps
高性能的数字显示报警仪使用说明
性能描述
z 更高的采样速度，高达 100ms/次 z 更高的抗干扰能力，EMC≥2000V z 更高的测量准确度，长期保证 0.2% z 更低的温度漂移，≤50ppm z 更低的变送输出纹波，≤50mV p-p z 更高效的、高可靠的开关电源 z SMT 表贴工艺
功能说明
