1.0.2 室外给水排水工程概述
第一章室外给水工程综述
城市污水处理厂总平面图 1.办公化验楼；2.污水提升泵房；3.沉砂池；4.一沉池；5.曝气池；6.二沉池；7.活性污泥浓缩池； 8.污泥预热池；9.消化池；10.消化污泥浓缩池；11.污泥脱水车间；12.中心控制室；13.污泥回流 泵房；14.鼓风机车间；15.锅炉房；16.储气柜；17.食堂；18.变电室；19.生活区；20.事故干化场
第一章室外给水工程综述
污水处理方法
•
按作用原理，分为：物理法、化学法和生物法。
• 物理处理法
•
利用物理作用分离污水中的悬浮物。其方法有：筛滤、沉
淀、气浮、过滤和反渗透等。
• 化学处理方法
•
利用化学反应的作用来分离、回收污水中的污染物质。其
方法有：中和、混凝、电解、氧化还原、萃取及离子交换等多
用于处理工业生产污水。
第一章室外给水工程综述
• 工业用水应按照生产工艺对水质的具体要求来确定相应的水质标 准及净化工艺。如锅炉用水要求水质具有较低的硬度；纺织工业 对水中的含铁量限制较严；而制药工业、电子工业则需要含盐量 极低的脱盐水。
• 城市自来水厂只满足生活用水的水质标准。对水质有特殊要求的 工业企业，常单独建造生产给水系统。但用水量不大，而允许从 城市给水管网取水时，则可用自来水为水源再进行处理。
第一章室外给水工程综述
第一章室外给水工程综述
• 3.净水工程 • 水源水中往往含有各种杂质，如地下水常含有各种矿物盐类；
而地面水则常含有泥砂、水草腐殖质、溶解性气体、各种盐类 细菌及病原菌等。由于用户对水质都有一定的要求，故未经处 理的水不能直接送往用户。净水工程的任务就是要对从取水构 筑物送来的原水进行净化、消毒等处理，使其符合供水水质标 准。 • 水的净化方法和净化程度根据水源的水质和用户对水质的要求 而定。生活用水净化须符合我国现行的生活饮用水水质标准。
第2章室外给排水系统概述1
2、给水管网的布置原则
（1）为避免重复性投资，给水管网按远期规划需要布置， 并根据城市规划布局要求合理分布于全供水区。
（2）配水管网的干管布置走向按供水主要流向延伸，确保 干管尽可能以最短距离到达主要用水地区。
（3）为确保安全供水，干管布置成环状网（规划区域周边 地带个别管段呈枝状布置）。
（4）干管的位置尽可能布置在两侧均有较大用户的道路上， 以减少配水支管的数量。
一般把生活污水和水质与生产污水送到污水处理厂， 经处理达到排放标准后，再送到水体（江、河、湖、 海）；而雨（雪）水径流和部分污染较轻的生产废水经 汇集就近排入水体。
由于分流制排水体制对保护环境有利，为近代城市 发展所采用，而旧城市的更新排水系统也逐步采用分流 制排水系统。
18
2019/9/2
分流制排水体制
19
2019/9/2
万向接头
取水泵房 取水头部
5
2019/9/2
二、净水工程
【净水厂处理流程】
混凝剂
取水泵房来水
沉砂池
絮凝沉淀池
滤池
Cl2
清水池
送水泵房 至输配水管网
6
2019/9/2
【机械加速澄清池外观】
7
2019/9/2
【城市水厂图片集锦】
8
2019/9/2
三、输配水工程
1、输水管和配水管网
输水管：把水源的水量输送到净水厂。 当净水厂远离供水区（城区）时，从净水厂至配水
14
2019/9/2
2、排水体制
（1）合流制排水体制
特点是是把生活污水、生产污（废）水和雨（雪） 水只用一套管渠集流。
直泄式合流制:对混合水不加处理，直接分散排入 水体。这种排水体系，随着城镇发展，对水体污染逐渐 严重，一般不再采用。
室外给水排水工程-张课件 (一)
室外给水排水工程-张课件 (一)室外给水排水工程是指为了满足建筑室外排水和给水需求而建设的各项矢量设施工程。
它主要分为给水系统和排水系统两大部分，是现代城市基础设施建设中至关重要的一项。
一、室外给水工程室外给水工程是指为建筑区域提供合适的用水量和水压的设施工程。
它主要包括给水管道、供水设备以及配套设施等。
（一）给水管道给水管道是指将水从供水设施输送到各个建筑用水设施的管道。
它主要分为地下给水管道和架空给水管道两种形式。
在建设时需要考虑管道的材质、敷设深度、连接方式等因素，以确保供水正常运行。
（二）供水设备供水设备是指为建筑区域提供合适的水源和水压的设备。
如水泵、水塔等。
其中，水泵是水压升高和输送水的核心设备之一，而水塔则是调节供水压力和保证紧急用水的重要设施。
（三）配套设施室外给水工程中还需要包括一些配套设施，如阀门、流量计、滤网等。
这些设施可以保证水质、识别管道故障等。
二、室外排水工程室外排水工程是指为建筑区域排放废水和雨水的设施工程。
它主要包括排水管道、排水设备以及配套设施等。
（一）排水管道排水管道是指将各类废水和雨水从建筑区域排放至下水道的管道。
它主要分为地下排水管道和架空排水管道两种形式。
在建设时需要考虑排水管道的材质、敷设深度、坡度等因素，以确保排水畅通。
（二）排水设备排水设备是指为建筑区域排放废水和雨水提供需要的设备。
如污水泵站、雨水收集装置等。
其中，污水泵站是排放污水的核心设备之一，而雨水收集装置则是解决城市雨水利用和污染控制的重要设施。
（三）配套设施室外排水工程中还需要包括一些配套设施。
如检查井、水封、防臭设施等。
这些设施可以保证排水的安全、规范和有效性。
总之，建设合理的室外给水排水工程对于城市现代化建设有着关键意义。
只有在室外给水排水工程不断完善的情况下，才能满足城市居民日益增长的生活用水需求，同时保证城市环境和人民健康。
1.2室外给排水工程
地上式引入
地下式引入
图 2-7 某 工 程 污 水 管 道 纵 断 面 图
图 2-8 某 工 程 雨 水 管 道 纵用燃气工程
一、系统形式：下行上给式 二、入口方式：地上式和地下式两种 三、系统组成：引入管、管网、煤气表、（表 前设阀门）灶具、控制附件等。
室内±0.00 室内±0.00
3、室外给水排水节点图 在室外给水排水平面图中，对检查井、消火栓井和 阀门井以及其内的附件、管件等均不作详细表示。 为此，应绘制相应的节点图，以反映本节点的详细 情况。
图2-4某室外给排水工程图例 某室外给排水工程图例
图2-5某室外给排水工程平面图 某室外给排水工程平面图
图 2-6 某 工 程 给 水 管 道 纵 断 面 图
第三节室外（建筑小区） 第三节室外（建筑小区）给排水施工图识读

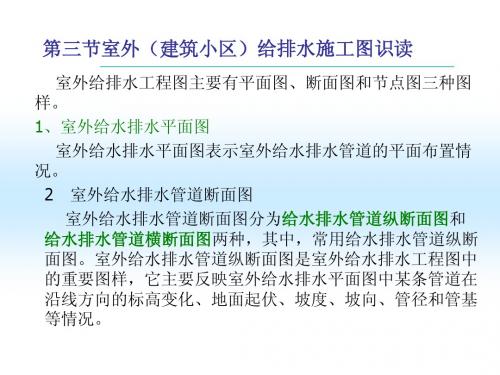

室外给排水工程图主要有平面图、断面图和节点图三种图 样。 1、室外给水排水平面图 室外给水排水平面图表示室外给水排水管道的平面布置情 况。 2室外给水排水管道断面图 室外给水排水管道断面图分为给水排水管道纵断面图 给水排水管道纵断面图和 给水排水管道纵断面图 给水排水管道横断面图两种，其中，常用给水排水管道纵断 给水排水管道横断面图 面图。室外给水排水管道纵断面图是室外给水排水工程图中 的重要图样，它主要反映室外给水排水平面图中某条管道在 沿线方向的标高变化、地面起伏、坡度、坡向、管径和管基 等情况。
室外给排水工程概论
二、城市排水工程规划 1、城市排水工程规划的任务：
估算城市的各种排水量； 拟订城市污水、雨水的排除方案； 污水处理与利用的方法，污水处理厂、出
水口位置的选择； 排水系统的平面布置； 估算城市排水工程的造价及年经营费用。
2、城市排水工程规划的原则： 满足城市整体方面的要求； 符合环境保护的要求； 充分发挥城市排水系统的功能，满足使用
估算城市总用水量； 制定给水系统的组 成； 选择水源，确定取水位置和取水方式； 选择水厂位置及水质处理方法； 输配水管 道布置、估算管径和水泵提升能力；给水 方案比较、各方案的论证、估算工程造价 和年经营费、选定方案。
2、城市给水工程规划的原则
保证供应所需水量；
正确处理城镇、工业、农业用水的关系； 应按近期设计、考虑远期发展、远近期结 合；
六、污水处理
污染指标：有毒物质、有机物质、固体物 质、Ph值、颜色、气味、温度。
生活污水的成分和特征：含有碳水化合物、 蛋白质、氨基酸、脂肪等有机物，可作肥 料；含有大量的细菌和寄生虫卵、致癌菌。
生产污水的成分和特征：生产工艺不同使 其成分和危害性有所不同。
经处理后的污水其最后出路有： 排放水体；灌溉农田；重复使用。
（三）用户对水质的要求 生活饮用水水质标准： 无色、无臭、无味、不浑浊、无有害物质、 不含传染病菌，必须符合我国现行标准。
我国于1985年实行的GB5749－85规定了 生活饮用水的水质标准。见附录（Ⅰ－2）
工业用水水质标准： 各种企业对水质有不同的要求，应进行调 查研究，按生产实际确定用水水质标准及 净化工艺。
四、排水管道系统的布置 （一）排水管网布置形式
（a）正交截流式 （b）平行式 （c）分区式 （d）放散式
给排水工程概述
给排水工程概述概述：给排水工程是指针对城市建设、农村建设以及工业领域等各类建设项目中的给水和排水系统的规划、设计、施工和运营管理等综合性工程项目。
给排水工程在城市建设中具有重要作用，它涉及到人们的生活用水、工业用水以及污水处理等方面，直接关系到人民的生活质量和城市环境的改善。
一、给排水概述给排水是指城市中的供水和排水系统。
供水系统将水源引入城市，并通过管道输送到各个用水点。
排水系统则将使用过的水和废水从居民区、工业区等排出城市并进行合理处理。
1. 给水系统给水系统是指将水源引入城市的系统，包括水源、取水设备、输水管道、净水设备等。
水源可以来自于河流、湖泊、地下水等。
取水设备常见有水泵站或水厂，用于将水源抽取到市区。
输水管道则负责将水源输送到各个居民区、工业区等供水点。
净水设备则负责对水质进行处理，保证供水的安全和清洁。
2. 排水系统排水系统是指将使用过的水和废水从城市排出的系统，包括污水管网、污水处理设施等。
污水管网负责将城市中产生的污水输送到污水处理设施。
污水处理设施则是对污水进行处理的场所，以达到安全排放的要求。
常见的处理方法包括物理处理、生物处理和化学处理等。
二、给排水工程的重要性给排水工程在城市建设中具有重要作用。
以下是几个方面的介绍：1. 改善居民生活条件给排水工程能够提供干净的饮用水和居民区的排水系统，改善了人们的生活条件。
通过供水系统，居民能够方便获取到清洁的饮用水，保障了人们的健康。
而排水系统可以将生活污水迅速排出，保持了居民区的清洁和卫生。
2. 促进城市经济发展给排水工程也对城市的经济发展起到了重要推动作用。
供水系统的建设可以满足工业生产和商业活动的用水需求，为城市的经济活动提供了保障。
排水系统则是保证了工业区和商业区的废水得到妥善处理，避免了环境污染。
3. 改善城市环境质量给排水工程的建设对改善城市环境质量具有重要意义。
通过排水系统的建设和污水处理设施的运行，可以有效减少污水的直接排放，降低了水体、土壤和大气的污染程度，改善了城市的环境质量。
室外给排水工程概论-文档资料

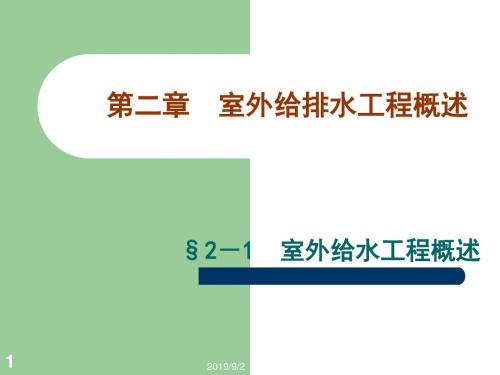

§2－1 室外给水工程概述
室外给水工程的主要任务： 自水源取水，将水源水净化到所要求的水 质标准，经输配水管网系统送往各用户。 一、给水系统分类 1、按水源种类分： 地表水给水系统和地下水给水系统
2、按供水方式分： 自流系统（重力供水）
水泵供水系统（压力供水）
混合供水系统
3、按使用目的分：
混凝-->沉淀-->过滤-->消毒 水的混凝过程：添加混凝剂-->混合-->反 应 水的沉淀形式：平流式沉淀池、斜板沉淀 池、辐流式沉淀池、澄清池。 水的过滤形式：普通快滤池、双层及多层 快滤池、虹吸滤池、 重力式无阀滤池。 水的消毒方法：物理消毒法、化学消毒法 目前广泛采用的方法是氯消毒法。
泵站、输水管渠、管网、调节构筑物等总 称为输配水系统。 故给水系统的组成分为三大部分： 取水构筑物（取水工程） 水处理构筑物（净水工程） 输配水系统
下图所示为以地表水为水源的给水系统： 一般情况下，从取水构筑物到二级泵站都 属于水厂范围。
室 外 给 水 工 程 原 水 一 级 泵 房 自 来 水 输 水 管 网 二 级 泵 房
（二）水源的选择 应有足够的水量，以满足城市用水要求； 水源的水质应良好； 综合考虑国民经济其他部门的用水（如农 田灌溉等）； 有多个水源时，对于生活用水应首选地下 水为水源； 选择地面水源时，先考虑天然江河、湖泊 水，其次是筑坝蓄水； 保证安全供水。
（三）取水构筑物 1、地下水取水构筑物 管井、大口井、渗渠、辐射井 2、地面水取水构筑物 固定式取水构筑物： 岸边式、河床式、斗槽式、潜水式 移动式取水构筑物： 浮船式、缆车式
了室外给水工程的组成及其作用；
室外排水工程的组成及其作用；
第二章 室外给排水工程概论-48页PPT资料
三．输配水工程
用于将符合标准的水，通过输水管网送到用水 户。
它包括泵站，输水管线，配水管网，水塔。 在给水系统中，该部分工程量最大，投资额最
高。 3．1泵站 3．2输水管线 3．3配水管网 3．4调节设备 3．5水管中水的流速
作用：室外给排水工程对保障人民生活，促进经济发展， 保护生态环境起到十分重要的作用。
给水排水工程系统组成如图所示：
1.取水构筑物， 2.一级泵站，3.净水厂， 4.清水池，5.二级泵站， 6.输水管， 7.给水管网 ，8.水塔、9.排水管网，10.雨水管网，11.污 水管网，12.污水处理，13.排水口，14.灌溉农田，15.回用水处理厂。
3．1 泵站
——它是输送净水的高压泵站，将净化的水 送往用户的动力。
在给水系统中，通常把从水源取水的泵站称 为一级泵站；而把自清水池中取水并将水送 入管网的泵站称为二级泵站。
一级泵站的任务：是把水源的水提升输至净 水构筑物，或直接输送至配水管网、水塔、 水池等构筑物。
二级泵站的任务：是把净化后的水自清水池 中提升加压后，送入配水管网供用户使用。
如下图 ：
1.取水构筑物， 2.一级泵站， 3.净水厂， 4.清水池， 5.二级泵站， 6.输水管， 7.城市给水管网， 8.水塔、高位水池。
三、室外给排水工程
—— 是为满足人们生活、生产、消防等用水需要以及 将各类用水中所产生的污水收集、处理后排放至水体而 建设的一整套工程设施。
—— 是一项集城市用水的取水、净化、输送，城市污 水的收集、处理、综合利用，降水的汇集、处理、排放， 以及城市防洪、排涝为一体的系统工程。
给排水施工工程概括(3篇)
第1篇一、工程背景随着城市化进程的加快，给排水工程在城市建设中扮演着越来越重要的角色。
给排水工程主要包括给水工程和排水工程两个方面，其目的是确保城市供水充足、水质优良，同时将生活污水、工业废水等有害物质有效收集、处理和排放，以保护城市生态环境。
二、给水工程1. 设计：根据城市规划、用水需求、水源条件等因素，进行给水工程设计，包括水源选择、水厂建设、管网布局等。
2. 施工：主要包括水厂建设、输水管道铺设、加压泵站建设等。
施工过程中需注意管道材质、接口处理、防腐蚀措施等。
3. 质量控制：确保给水工程的安全、可靠、经济、美观，对施工质量进行严格控制。
三、排水工程1. 设计：根据城市规划、排水需求、地形地貌等因素，进行排水工程设计，包括排水管网布局、泵站建设、污水处理厂建设等。
2. 施工：主要包括排水管道铺设、泵站建设、污水处理厂建设等。
施工过程中需注意管道材质、接口处理、防腐蚀措施、污水处理工艺等。
3. 质量控制：确保排水工程的安全、可靠、经济、美观，对施工质量进行严格控制。
四、施工要点1. 管道铺设：给排水管道铺设应遵循“先地下、后地上”的原则，确保施工质量和安全。
2. 接口处理：给排水管道接口处理应采用可靠的连接方式，如焊接、法兰连接等，防止渗漏。
3. 防腐蚀：给排水管道易受腐蚀，应采取相应的防腐措施，如涂覆防腐涂料、采用耐腐蚀材料等。
4. 污水处理：污水处理厂建设应采用先进的处理工艺，确保出水水质达标。
5. 施工安全：给排水工程施工过程中，应严格遵守安全操作规程，确保施工人员安全。
五、施工难点1. 地下作业：给排水工程施工过程中，常常遇到地下管线复杂、地质条件差等问题，给施工带来很大难度。
2. 交通疏导：给排水工程施工往往涉及道路、桥梁等交通要道，需要合理安排施工方案，确保交通顺畅。
3. 地质条件：不同地区的地质条件差异较大，给排水工程施工过程中需针对地质条件采取相应的施工技术。
总之，给排水施工工程是一项复杂的系统工程，涉及设计、施工、质量控制等多个方面。
室外给排水工程概论
目录
• 引言 • 室外给水工程 • 室外排水工程 • 室外给排水管材与施工 • 工程实例与案例分析 • 未来发展趋势与挑战
01 引言
主题简介
室外给排水工程是城市基础设 施建设的重要组成部分，主要 涉及供水、排水两大系统。
供水系统包括原水输送、水处 理和供水管道等环节，目的是 确保居民和工业用水的质量和 数量。
管理体制与法规标准
管理体制改革
未来室外给排水工程的管理体制将逐步改革和完善，以适应市场化需求和城市化发展。
法规标准完善
政府将制定更加严格的法规和标准，规范室外给排水工程建设和管理，保障公共安全和 利益。
THANKS FOR WATCHING
感谢您的观看
寿命。
05 工程实例与案例分析
实际项目介绍
某市新城区给排水管网改造项目
该项目旨在改善新城区居民的用水质量，提高排水系统的排涝能力，涉及新建 管网、改造旧管网和泵站建设等。
某山区小城镇给水工程
该工程旨在பைடு நூலகம்决山区小城镇居民的饮用水安全问题，通过新建水源地、输水管 线及净水厂等设施，提高供水保障水平。
泵站与高位水池
泵站用于提高供水压力，高位水池 用于调节供水的流量和压力，保证 供水连续。
03 室外排水工程
排水系统概述
排水体制
分合流制和分流制两种，根据城市规划、环境保 护要求、建设费用等因素综合考虑确定。
排水系统组成
包括污水管道、雨水管道、污水处理厂等部分， 各部分相互协作，共同完成排水任务。
02 室外给水工程
给水系统概述
01
02
03
给水系统组成
包括取水、水处理、输配 水等环节，旨在确保居民 生活和工业生产用水的质 量和水量。
