工程项目进度动态图-横道图
项目施工进度横道图
1﹒1 1﹒2
2
土方开挖 基础处理 基础工程
2.1
基础垫层
2.2
基础垫层清理
3
基础钢筋工程
3.1
筏板基础钢筋绑扎
3.2
Hale Waihona Puke 基础钢筋绑扎4基础模板工程
4.1
筏板基础模板支护
4.2
基础模板支护
5
基础混凝土工程
5.1
商品混凝土浇筑
6
二层钢筋工程
6.1
柱子钢筋绑扎
6.2
基础二层钢筋绑扎
7
二层模板工程
7.1
柱支模板、送梁底

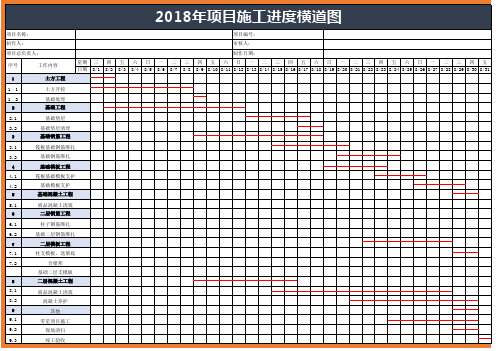

2018年项目施工进度横道图
项目名称： 制作人： 项目总负责人：
序号
工作内容
1
土方工程
项目编号： 审核人： 制作日期： 星期 三 四 五 六 日 一 二 三 四 五 六 日 一 二 三 四 五 六 日 一 二 三 四 五 六 日 一 二 三 四 五 日期 8/1 8/2 8/3 8/4 8/5 8/6 8/7 8/8 8/9 8/10 8/11 8/12 8/13 8/14 8/15 8/16 8/17 8/18 8/19 8/20 8/21 8/22 8/23 8/24 8/25 8/26 8/27 8/28 8/29 8/30 8/31
7.2
合梁邦
基础二层支模板
8
二层混凝土工程
8.1
商品混凝土浇筑
8.2
混凝土养护
9
其他
9.1
零星项目施工
9.2
现场清扫
9.3
竣工验收
土建进度计划横道图
应用：横道图广泛应用于建筑、工程、制造等领域，用于表示项目进度和 任务安排。
适用范围
适用于项目进度计划编制 适用于项目进度监控和调整 适用于项目进度报告和总结 适用于项目进度分析和优化
编制方法
确定时间节点：确定每个任 务和活动的开始和结束时间
确定项目任务：明确项目需 要完成的任务和活动
感谢观看
汇报人：XXX
确定施工时间：根据施工项目的特点和 需求，确定每个施工阶段的施工时间， 如基础施工需要3个月，主体施工需要6 个月等。
确定工作持续时间
确定每个工作的开始和结 束时间
计算每个工作的持续时间
确定关键路径和关键工作
调整工作持续时间以优化 进度计划
绘制横道图
确定项目名称和工期
列出所有任务和活动
确定每个任务的开始和结 束时间
添加标题
进度计划：横道图 展示了各阶段的施 工进度，包括基础 工程、主体结构、 装修工程等
添加标题
应用效果：横道图 清晰展示了工程进 度，便于项目管理 和协调，提高了施 工效率和质量。
案例三：某桥梁工程进度计划横道图
添加标题
项目名称：某桥梁 工程
添加标题
建设单位：某建设 公司
添加标题
设计单位：某设计 院
不能反映资源分配情况
不能反映进度偏差和调整情况
改进方向
增加时间维度：横道图可以增加时间维度，以更好地展示项目的进度和完成情况。 引入网络计划技术：横道图可以引入网络计划技术，以提高项目的计划和执行效率。 增加资源分配：横道图可以增加资源分配，以更好地展示项目的资源需求和分配情况。 引入风险管理：横道图可以引入风险管理，以提高项目的风险识别和应对能力。
建筑工程总进度及阶段进度横道图大全
1
2
3
4
5
6
7
8
9
10
1
1
1.5
0.5
1
1.5
0.5
1
2.5
0.5
1.5
0.5
Байду номын сангаас
1
1
顺利封顶
说明：1、上述时间安排没有考虑任何风险；2、上述各分项工作时间安排按照材料有充分保障前提下考虑的，望老板和各班组抓紧时间采购和申报采购计划;3、望各班组应准备足够的施工人员和突击人员，以便投入战 斗中。
工程内容
日期

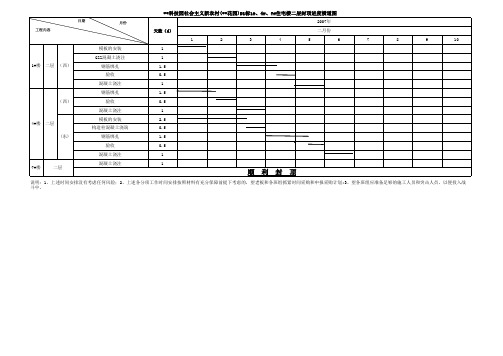

**科技园社会主义新农村(**花园)B1标1#、4#、7#住宅楼二层封顶进度横道图
月份
2007年
天数（d）
二月份
1#楼 二层 （西）
（西）
4#楼 二层 (东)
7#楼
二层
模板的安装 GZZ混凝土浇注
钢筋绑扎 验收
混凝土浇注 钢筋绑扎
验收 混凝土浇注 模板的安装 构造柱混凝土浇筑 钢筋绑扎
验收 混凝土浇注 混凝土浇注
房建施工进度计划横道图
添加标题
添加标题
横道图数据化： 通过数字化技术， 实现施工进度计 划的可视化和智
能化管理
横道图智能化： 利用人工智能技 术，实现施工进 度计划的自动生
成和优化
添加标题
添加标题
横道图数据化与 智能化结合：实 现施工进度计划 的实时监控和预 警，提高施工效
率和质量
添加标题
横道图数据化与 智能化发展趋势： 随着技术的不断 发展，横道图数 据化与智能化将 更加普及和深入， 为房建施工提供 更加高效、精准
绘制横道图， 包括任务名称、 开始时间、结 束时间、持续 时间等
调整横道图， 确保任务之间 的衔接和协调
审核横道图， 确保准确性和 完整性
横道图：表示施工进度计划 的图形，由横道和纵道组成
横道：表示施工进度的各个 阶段，包括开工、竣工等
纵道：表示施工进度的时间， 包括月、周、日等
横道图中的横道和纵道交叉 点：表示施工进度的某个时 间点，包括开工、竣工等
动态横道图的概 念：实时更新施 工进度，提高项
目管理效率
研发动态横道图 的意义：提高施 工进度的可控性，
降低项目风险
动态横道图的应 用：在项目管理 软件中集成动态 横道图功能，实 现实时监控和预
警
动态横道图的发 展趋势：与物联 网、大数据等技 术相结合，实现 更加智能化的施
工进度管理
添加标题
添加标题
横道图中的横道和纵道交 叉点的颜色：表示施工进 度的完成情况，包括已完 成、进行中、未开始等
横道图时间参数包括：开始 时间、结束时间、持续时间、 自由时差、总时差等
开始时间：指任务开始执行 的时间
结束时间：指任务完成执行 的时间
持续时间：指任务执行所需 的时间
工程施工进度计划横道图 (一)
工程施工进度计划横道图 (一)工程施工进度计划横道图是一种表达工程施工进度的图表，它是根据工程安排的时间节点制定的，通过绘制里程碑、活动节点和进度线等，以清晰的形式展示施工进度和各项活动的完成情况，为工程管理提供了方便。
具体来说，横道图往往是建筑工程、机械制造和产品开发中的基本工具。
在建筑工程中，横道图可用于规划建筑工程的各个方面，包括每个阶段的完成时间、资源需求和财务计划等。
横道图可以帮助建筑师和建筑团队决定如何管理任务，确定优先级，并确定预算。
在制造业中，横道图可以用来实现生产和向供应商交付所需的材料的规划。
在产品开发中，横道图被用于规划设计和制造的进程。
工程施工进度计划横道图包括以下几个要素：1. 里程碑：里程碑是一个重要事件或时间的标志性点。
例子包括“开始施工”和“整体竣工”。
在横道图上标明里程碑非常重要，因为它们帮助确定整个工程进度的时间线，并促使与参与者共享视图。
2. 活动节点：活动节点是指实施一个步骤或一个动作，实现一个过程所必须的一组行动。
一般而言，横道图上的每个活动节点都非常详细。
通常包括每个活动节点所需的时间、负责人、预算以及所需的资源等详细信息。
3. 进度线：进度线表示每个活动节点的完成情况。
通常，进度线应该是一条水平的虚线，它穿过每个活动节点。
这有助于确定每个活动节点的实际进行时间，以及整个工程的进度如何随时间变化。
在实际应用中，横道图的制定应该按照一定的流程进行。
具体流程如下：1. 列举每个与工程有关的任务，赋予每个任务一个唯一的名称和编号。
2. 确定每项任务的起始和截止时间，并计算每项任务所需等待的时间。
3. 将任务排列成一个工作分解结构（WBS），以反映每项任务的结构和关系。
4. 在横道图上标出里程碑，在里程碑处画虚线，表示当前进度。
5. 在横道图上标出每项任务（包括活动节点）的持续时间。
6. 根据每项任务需要消耗的资源和预算安排资源和预算的使用计划。
7. 更新横道图，以显示每项任务的完成情况。
工程月进度计划横道图
工程规模：大型、中型、小型等
工程进度计划总览
工程名称：XX工程
工程地点：XX市XX区
工程规模：XX万平方米
工程工期：XX年XX月XX日至XX年XX月XX日
工程投资：XX亿元
工程进度计划：横道图展示，包括各阶段任务、时间节点、责任人等
横道图制作方法
PART TWO
检查项目和任务的成本是否已得到控制
横道图解读
PART THREE
识别关键路径
关键路径：在横道图中，从开始到结束，耗时最长的路径
识别方法：通过比较各个活动的持续时间，找出耗时最长的路径
关键路径的作用：帮助项目经理识别项目中的关键任务，以便更好地安排资源和时间
关键路径的调整：在项目进行过程中，如果发现关键路径发生了变化，需要及时调整项目计划，以确保项目按时完成。
确定任务持续时间和任务关系
绘制横道图，包括项目名称、任务名称、任务开始和结束时间、任务持续时间和任务关系
检查横道图，确保信息准确无误
填充工作任务和时间
确定项目任务：列出所有需要完成的任务
确定任务时间：为每个任务分配合适的时间
绘制横道图：在横道图上画出每个任务的时间线
调整时间线：根据实际情况调整时间线，确保任务按时完成
风险识别：识别可能影响工程进度的风险因素
风险评估：评估风险发生的可能性和影响程度
风险应对：制定应对措施，包括预防、控制和应对措施
风险监控：监控风险因素的变化，及时调整应对措施
评估工程效益和成本
横道图可以直观地展示工程的进度和成本
通过横道图可以评估工程的效益和成本
横道图可以帮助管理者做出决策，优化工程效益和成本
河流堤防(含土建)施工进度横道图
河流堤防(含土建)施工进度横道图
1. 引言
本文档旨在提供河流堤防施工进度横道图的详细说明。
通过该横道图，可以清晰地了解施工过程中各个阶段的进展情况，有助于监控施工进度并及时采取必要的调整措施。
2. 施工进度横道图
以下是河流堤防(含土建)施工进度横道图的详细内容：
3. 进度说明
3.1 前期准备
在2021年1月1日至2021年3月1日期间，已经完成了项目前期准备的60%工作。
这包括了进行勘测、设计、物资采购、人员组织等工作。
3.2 土建施工
从2021年3月2日开始，土建施工阶段进行中。
施工队伍已经进场，并按照施工计划有序进行。
目前按计划进行，尚未发生延误或重大问题。
3.3 护坡施工
护坡施工阶段将于2021年6月2日开始，当前尚未进行。
3.4 防渗处理
防渗处理工程预计于2021年7月2日开始，目前处于未开始状态。
3.5 护面工程
护面工程计划于2021年8月2日开始，尚未启动。
3.6 尾期验收
尾期验收计划于2021年9月2日开始，尚未进行。
4. 下一步计划
根据当前的施工进度横道图，我们将继续推进前期准备和土建施工工作，并按计划启动后续的施工阶段。
我们会密切监控施工进度，并及时调整计划，以确保项目按时完成。
以上为河流堤防(含土建)施工进度横道图及相关说明。
如有任何疑问或需要进一步了解，请随时与我们联系。
谢谢！。
进度计划横道图
进度计划横道图进度计划横道图是一种用于项目管理的图表，可以清晰地展示项目的所有任务和其所需的时间。
它以时间为横轴，任务为纵轴，通过不同的横线来表示不同任务的时间安排。
以下是一个例子。
在进度计划横道图中，每个任务都以一个条形表示，条形的长度表示任务所需的时间。
在横轴上，我们标注了项目的起始日期和结束日期，并根据任务的时间安排将任务条形放置在相应的位置上。
每个任务下面的箭头表示该任务的前置任务，即必须在该任务前完成的任务。
假设我们有一个项目，首先需要完成项目的立项工作，然后进行需求分析、设计、开发、测试、部署和验收等阶段。
在进度计划横道图中，我们将每个阶段作为一个任务，不同任务的时间需求如下：1. 立项工作：需要1天时间。
在这一阶段，我们需要对整个项目进行初步规划和讨论，制定项目目标和计划。
2. 需求分析：需要5天时间。
在这一阶段，我们需要与客户进行需求讨论，确定项目的功能和交付物。
3. 设计：需要10天时间。
在这一阶段，我们需要设计项目的系统架构和界面。
4. 开发：需要20天时间。
在这一阶段，我们需要根据设计文档进行编码和测试。
5. 测试：需要15天时间。
在这一阶段，我们需要对开发完成的系统进行测试，确保功能的正确性。
6. 部署：需要5天时间。
在这一阶段，我们需要将系统部署到生产环境中，并进行一些必要的配置。
7. 验收：需要3天时间。
在这一阶段，我们需要与客户进行系统验收，确保系统满足客户的需求。
通过将这些任务在进度计划横道图中合理安排，可以清楚地看到整个项目的时间安排和任务关系。
同时，如果有延期或者提前完成的情况，也可以及时更新图表，以便于项目管理人员及时把握项目的进度。
总而言之，进度计划横道图是一个非常有用的工具，可以帮助项目管理人员合理安排项目的时间，清晰地展示各个任务之间的逻辑关系，从而提高项目的执行效率。
单位工程施工进度计划横道图表
2468###########2468###########2468#####1平整场地m ²13820.00034履带式推土机75kw 1 1.5112机械挖土m³1668.6620.002554液压挖掘机1m³21.5143垫层支模、浇筑m³115.1450.05128模板工/砼工6/10 1.51644支基础模板m³392.9 1.98模板工78 1.51345浇基础混凝土m³518.360.581砼工30132546柱钢筋t 9.474 4.76钢筋工45 1.5847柱模板m³32.48 2.6模板工9 1.5248梁/板模板m³147.313/438.225 2.56/1.97模板工124 1.52049梁/板钢筋t2.658/6.6794.55/5.43钢筋工49 1.584#梁/柱/板浇筑m³10.718/3.248/78.5 1.78/0.934/0.752砼工82 1.5154#砌墙m³183.8 1.05瓦工193 1.5206#地下外墙防水m ²785.40.02765防水工22 1.5151#回填土m³233.9960.0784力工19 1.5131#柱钢筋t 47.37 4.76钢筋工225 1.5820#柱模板m³162.4 2.6模板工45 1.5220`#梁/板模板m³736.565/2191.125 2.56/1.97模板工620 1.52020#梁/板钢筋t13.29/33.3954.55/5.43钢筋工245 1.5820#梁/柱/板浇筑m³53.59/20.16/392.5 1.78/0.934/0.752砼工410 1.51520#女儿墙m³31.68 1.05瓦工34 1.564#砌墙m³694.134 1.05瓦工729 1.52024#找平m ²496.70.067瓦工34 1.564#防水m ²496.70.077防水工39 1.574#隔热m ²496.70.115保温工58 1.5104#楼地面m ²2586.99190.425抹灰工110 1.5136#门窗安装m ²887.820.2891门窗工26 1.5132#顶棚抹灰m ²2737.61850.882抹灰工243 1.51512#墙面抹灰m ²9166.22280.882抹灰工8091.51536#工程收尾168施工进度劳动力动态图：6月机械名称需用机械4月5月每班工人数工作天数台班数每天工作班次劳动量基础工程地下室分部分项工程名称单位数量时间定额墙体屋顶工种数量主体结构装饰序号工程量######2468###########2468###########2461平整场地m ²13820.00034履带式推土机75kw 1 1.5112机械挖土m³1668.6620.002554液压挖掘机1m³21.5143垫层支模、浇筑m³115.1450.05128模板工/砼工6/10 1.51644支基础模板m³392.9 1.98模板工78 1.51345浇基础混凝土m³518.360.581砼工30132546柱钢筋t 9.474 4.76钢筋工45 1.5847柱模板m³32.48 2.6模板工9 1.5248梁/板模板m³147.313/438.225 2.56/1.97模板工124 1.52049梁/板钢筋t2.658/6.6794.55/5.43钢筋工49 1.584#梁/柱/板浇筑m³10.718/3.248/78.5 1.78/0.934/0.752砼工82 1.5154#砌墙m³183.8 1.05瓦工193 1.5206#地下外墙防水m ²785.40.02765防水工22 1.5151#回填土m³233.9960.0784力工19 1.5131#柱钢筋t 47.37 4.76钢筋工225 1.5820#柱模板m³162.4 2.6模板工45 1.5220#梁/板模板m³736.565/2191.125 2.56/1.97模板工620 1.52020#梁/板钢筋t13.29/33.3954.55/5.43钢筋工245 1.5820#梁/柱/板浇筑m³53.59/20.16/392.5 1.78/0.934/0.752砼工410 1.51520#女儿墙m³31.68 1.05瓦工34 1.564#砌墙m³694.134 1.05瓦工729 1.52024#找平m ²496.70.067瓦工34 1.564#防水m ²496.70.077防水工39 1.574#隔热m ²496.70.115保温工58 1.5104#楼地面m ²2586.99190.425抹灰工110 1.5136#门窗安装m ²887.820.2891门窗工26 1.5132#顶棚抹灰m ²2737.61850.882抹灰工243 1.51512#墙面抹灰m ²9166.22280.882抹灰工8091.51536#工程收尾168劳动力动态图：7月8月9月施工进度基础工程地下室主体结构装饰6月序号分部分项工程名称工程量单位数量工作天数工种机械名称台班数时间定额需用机械劳动量每天工作班次每班工人数数量墙体屋顶。
施工进度横道图
