摩托车启动继电器培训资料
继电器基本知识学习资料
ａ
ｂ
支点
作用点
力点
Ｓ
Ｎ
Ｕ磁石
鉄片
磁力线密度越大，磁场强度越强
一.电磁原理(磁路部分)
继电器的继电特性
2．继电器的机械特性
继电器衔铁运动时，所克服的机械反力Ff和衔铁行程（工作气隙）δ之间的关系曲线F=f(δ)称为继电器的机械特性
继电器线圈所产生的电磁吸力F和衔铁行程（工作气隙）δ之间的关系曲线F=f(δ)称为继电器的吸力特性 继电器的吸力特性
4．继电器的吸力与反力特性配合
把继电器的吸力特性和反力特性放在同一坐标系中，就构成了吸力与反力的配合曲线。
特点:足够的机械强度,较高的导磁率,较低的矫顽力.
特点:足够的机械强度,绝缘性能,耐温等级,工艺性.
特点:耐高温,漆膜机械性能,绝缘强度.
单击此处添加大标题内容
设计技术动向 微型化、片式化 高灵敏度 固态化（微型化、大功率化） 组合化、多功能化 高环境、高可靠性设计 生产方式动向 由手工转半自动与全自动
接触电阻(CR) ：一个导体分成二段后形成的电接触、具有比原导体大得多的电阻，此电阻称为接触电阻。继电器的接触电阻指接点间电阻 接触电阻Rk是收缩电阻Re和表面膜电阻Rf的总和 Rk=Re+Rf
接触电阻测试方法----伏安法
实验电流 注:为了测试方便,也可以用毫欧表,不过精度稍有降低
一 继电器定义
按动作原理分类
二 继电器分类
电气继电器 机电式继电器 电磁继电器 静态继电器 固态继电器 温度继电器 加速度继电器
JH600型摩托车电气部分维修知识培训手册
JH600型摩托车电气局部维修知识培训手册JH600维修培训手册JH600两轮摩托车电气系统维修知识培训手册维修知识培训手册系统原理及构成 JH600维修培训手册电气系统是摩托车能够运行、平安运行、可靠运行、高效运行的重要保证效运行的重要保证。
它涉及的内容相当丰富它涉及的内容相当丰富，包括了电机包括了电机、电气、电子技术、电脑、电化学、声学、光学材料等多种学科的内容，尤其是电子技术的开展，摩托车电气系统也将会有显著的变化有显著的变化。
JH600JH600 电气系统应用了较多先进的汽车电子电气系统应用了较多先进的汽车电子技术，与传统的摩托车相比复杂了很多。
它由以下分系统构成。
供电系统供电系统? 防盗系统? 起动系统? 发动机管理系统? 冷却系统〔电气局部〕照明信号系统照明信号系统? 信息显示系统电气原理框图 JH600维修培训手册电气连线图 JH600维修培训手册电路检查考前须知JH600维修培训手册1、当断开和连接接插件时，要把点火开关转到OFF位置，否那么容易损坏电气元件；2、电路检查时应使用能从连接器前端和后端插入并与端子可靠接触的测头；3、线路通断检查时应断线路通断检查时应断开电源和相关电气元件电源和相关电气元件；4 、采用电压检查时，应先检查蓄电池电压。
5、在电气系统出现故障时，一般按以下步骤进行诊断：观察故障表现观察故障表现，确定是那个分系统出了问题确定是那个分系统出了问题；根据电路原理图，利用排除法尽量缩小故障范围；检查分系统线路是否断路、短路或连接有误；检查相关元器件是否失调或损坏检查相关元器件是否失调或损坏。
6、在查找线路故障时应先易后难，先检查容易拆卸的地方。
可使用参数检测法和零件替换法，但使用零件替换法时应确定线路中无过负荷产生，以免损坏新的零件。
77、、电路检查应常备万用表电路检查应常备万用表。
8、大多数瞬间电器故障都是由电线接头或电线故障造成的。
供电系统 JH600维修培训手册供电系统是整车电气系统工作的前提供电系统是整车电气系统工作的前提，能为其它能为其它电气分系统提供充足的电能。
摩托车启动继电器培训资料
摩托车启动继电器培训资料重庆建泰电子有限公司二零零九年八月三日一、摩托车用启动继电器功能简介；二、摩托车用启动继电器结构、分类；三、启动继电器生产工艺及过程控制；四、启动继电器各组成部件及主要材料介绍；五、启动继电器成品质量控制标准；一、摩托车用启动继电器功能简介：1、摩托车电气系统简介：点火系统、照明系统、信号系统、启动系统2、启动系统的组成：启动系统：由磁电机、蓄电池、启动继电器、启动电机、启动按钮等组成。
3、启动继电器的作用：启动继电器是启动系统组成部件之一，在成车上主要作用为小电流控制大电流方式启动马达转动，从而带动发电机内部磁电机转子转动，给点火器输入点火脉冲信号，使点火器产生电火花，点燃汽缸内的混合燃气并做功。
优点：采用电启动系统（蓄电池、启动继电器、启动马达）取代了原始的脚启动方式，省力，容易操作简便。
二、摩托车用启动继电器结构、分类；1、启动继电器基本结构2、启动继电器分类：a、按继电器外形分类:圆形和方形；（1）、圆形继电器采用普通金属外壳（2）、方形继电器采用塑料外壳，全密封、防水结构；b、按继电器动铁芯的结构分类：分体式和连体式；(2)连体式：动铁芯与动触点连接在一起，见下图；c 、按继电器触点负载能力分类：小排量和大排量； (1)、小排量为250CC （包含250CC（2）、大排量为250CC 以上排量的见下图；d 、按继电器附加功能分类：带保险片和不带保险片 （1）、带保险片：作用：将成车主电源经保险片到成车用电器；（2）、不带保险片：三、启动继电器生产工艺及过程控制（带“*”是关重工序）四、启动继电器各组成部件及主要材料介绍；1、启动继电器主体：（1）、塑料顶盖：质量控制：a、外形尺寸、b、材质为：PBT，c、颜色为黑色，d、要求阻燃。
（2）、定触点（铜脚）：质量控制：a、外形尺寸、b、材质为：紫铜（T3），c、颜色为黄色。
（3）、动触点（铜片）（4）、外壳质量控制：a、外形尺寸、b、材质为：ST12，c、表面镀彩锌。
继电器知识培训(中文版)(1)
③机械动作（机械）
F 接点
E 可动弹片
C 衔铁
①输入（电能）
2013-7-27
④输出（电能）
7
继电器的工作原理
灯
复位弹簧 线圈 线圈
我们想象一下用开关S1和继电器来打开灯的情形吧！ 1)按下S1(ON)。 2)电源电流进操作线圈， 把铁芯磁化。 3)由于电磁力的作用， 铁片被铁芯吸引。 4)铁片被吸引到铁芯之后， 可动接点和固定接点接触， 灯光亮起。 5)如果返回S1(OFF)， 操作线圈的电流消失，吸附铁片的力消除， 由于复位弹簧 的作用力，恢复到原来状态 。 6)如果铁片恢复原来状态， 接点部将分离， 灯光熄灭。
18
继电器主要安全认证
UL认证：
UL是美国保险商实验室公司，是1894年成立的一个非赢利型组织。 获得该机构认证的电子产品可以在美国市场自由销售，由于UL的权 威性，获得很多国家的认可。 UL&CUL同时符合美国标准和加拿大标准的认证。
VDE认证：
TUV认证：
VDE是德国电气技术协会，是德国在电气设备及其零部件方面的权 威机构之一，获得该机构认证的电气产品将得到德国法律上的承认。 TUV是德国锅炉制造者同盟成立的一个非赢利性组织，与VDE有同 样的权威性，是德国在电气设备方面的权威机构之一，获得该机构 认证的电气产品将得到德国法律上的承认。
2013-7-27
31
继电器的失效模式、原因和对策
故障 1 . 动作不良 原因 （1 ）继电器线圈额定电压选择错误 （2 ）极性不对（对有极继电器而言） （3 ）无输入信号 （4 ）电源电压下降 （5）回路电压下降，尤 其对 长距 离和 在大 型机器邻近工作的继电器而言 （6）随着使用环境温度 的升 高而 带来 的吸 动电压的增高 （7 ）线圈断线 （1 ）信号没有去掉 （2 ）相邻电误向线圈供电 （3）与半导体电路组合 时线 路总 有残 余电 压 （4 ）线圈与电容并联 （5 ）触点熔焊在一起了 （1 ）线圈激励电压不对 （2 ）线圈额定电压不对 （3 ）匝间短路 对策 （1 ）准确选用额定电压 （2 ）确认线圈引出线方向 （3 ）检查线圈输入端子接触情况 （4 ）确认电源电源 （5 ）确认回路电源 （6 ）确定合理的单只电气2 0 ℃下的吸 合电压和额定电压的比例关系 （7 ）检查有关烧损或是电离电蚀 （1 ）检查线圈引线脚电压 （2 ）检查线圈引线脚电压 （3 ）检查线圈引线脚电压 （4 ）检查线圈引线脚电压 （5 ）触点熔焊处理办法解决 （1 ）检查线圈二端电压 （2 ）检查线圈二端电压 （3 ）检查使用环境气体有无变化
继电器基础知识培训教材共154页文档
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 中 华 之 崛起而 读书。 ——周 恩来
谢谢！
继电器基础知识培训材
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生
继电器培训资料90600资料
继电器培训资料一、继电器概述继电器属于开关类，它是利用电磁原理、机电原理使接点闭合或断开来驱动或控制相关电路的。
继电器为一种控制器件，它有受控系统（输入回路）和控制系统（输出回路）两部分。
当输入量（电、磁、光、热等物理量）达到某一定值时，输出量跃变式地由零变化到一定值（或由一定值跳变到零），从而实现对电路的控制、保护、调节和传递信息等目的。
继电器的另一种定义：继电器是当输入量（或激励量）满足某些规定条件时，能在一个或多个电气输出电路中产生预定跃变的一种器件。
二、继电器的分类1、电磁继电器电磁式继电器是继电器中应用最早、最广泛的一种产品。
电磁式继电器主要由电磁系统、返回系统等部分组成。
它由电流继电器和电压继电器2种结构形式。
电流继电器的线圈与电源回路串联，以电流为输入量；电压继电器的线圈与电源并联，以电压为输入量。
通常，电压继电器使用较多。
无线电设备用电磁继电器又可分为极化继电器和非极化继电器。
极化继电器在磁路内有永久磁铁，衔铁的动作具有方向性，随着输入量极性的不同，衔铁的运动方向也不同。
电磁继电器的工作原理很简单，它利用电磁感应原理，当线圈中通过直流时，线圈产生磁场，动铁被吸动带动接触簧片，使静接点分开，动接点闭合。
当电磁线圈电流被切断后，铁芯失去磁性，动铁芯在弹簧力的作用下复位，动接点打开，静接点闭合。
继电器线圈在没通电时处于断开位置的接点为常开接点，处于接通位置的接点为常闭接点。
在一个常开接点和一个常闭接点的中间，有一个动接点被称作转换接点。
在同一个继电器中，可以具有一个或数个常开接点、常闭接点和转换接点。
电磁继电器中一般只有一个线圈。
为了在电路上清楚而简便地把继电器表示出来，通常用一个文字符号表示继电器线圈和属于它的接点，各组接点则标以角标注明。
2、舌簧继电器3、小型密封继电器4、双金属片温度继电器5、热过载继电器6、热敏干簧继电器7、固态继电器8、湿簧管继电器9、时间继电器10、中间继电器11、其他继电器：机械保持继电器、同轴继电器、真空继电器、高压继电器、磁电式继电器、仪表式继电器、气压继电器、光继电器、声继电器、压电陶瓷继电器、霍尔效应继电器、玻璃半导体继电器、谐振继电器、差动继电器、振动继电器、步进继电器二、继电器的结构及工作原理1.继电器的作用：主要是通过控制低压线路的电流来控制高压线路的电流，起着电流开关的作用。
继电器知识培训 继电器基础知识学习资料PPT资料
过载能力较差的电动机，按电动机额定电流的 联的动断触点断开，使接触器的线圈断电，从而断开主电路，使电动机停转，起到过载保护的目的，同时热元件因为断电而逐渐降温
其延时动合触点迅速闭合，延时动断触点迅 线圈串接在电路中，线圈匝数少，导线粗 速断开。当线圈失电时，其延时动合触点要 电流继电器有欠电流继电器和过电流继电器两类。
过载能力较差的电动机，按电动机额定电流的（0.
延时一段时间再断开，延时动断触点要延时 过载能力较差的电动机，按电动机额定电流的（0.
当电动机正常运行时，工作电流通过热元件产生热量不足以使热继电器不动作；
结构
定子（笼型空心绕组） 转子 由一块永久磁铁制成，与电动机同轴相联 触点系统
当转子（磁铁）旋转时， 笼型绕组切割转子磁场产 生感应电动势和感应电流， 此电流与磁铁磁场相作用， 产生电磁转矩，圆环在此 力矩的作用下带动定子柄， 克服弹簧力而顺转子转动 的方向摆动，使触点动作。 当转速低于一定值时，定 子柄在弹簧作用下复位， 触点复位。
一段时间再闭合。
3.热继电器
定义：利用电流的热效应原理而使触点动作的保护电器。
主要用于电动机的过载保护、断相保护、电流不平衡的 保护。
结构 使用：
发热元件 动断触点 传动机构 复位按钮
调整电流装置
发热元件 动断触点
串联 串联
主电路 控制电路
工作原理
当电动机正常运行时，工作电 流通过热元件产生热量不足以使热 继电器不动作；
选择时主要根据电动机定子绕组的联结方式来确定热继电器的型 号，在三相异步电动机电路中，在电源对称性较好或 Y 联结的电动机 时可选用两相或三相结构的热继电器。但对于定子绕组为△联结的电 动机必须采用带断相保护的热继电器。
启动继电器启动继电器
第二节 电磁式起动机的结构原理
直流电动机的工作原理
第二节 电磁式起动机的结构原理
二、传动装置的结构原理
汽车发动机对起动机传动机构的要求： （1）起动机的驱动齿轮与发动机的飞轮齿圈啮合时要平稳，不能发 生冲击现象。 （2）由于起动机的驱动齿轮与发动机的飞轮齿圈速比很大(一般大 于15)，因此发动机起动后，驱动齿轮应能自动打滑或脱离啮合，以 免发动机带动起动机电枢高速旋转，造成电枢绕组“飞散”的事故 。 （3）因为起动机是由点火开关控制的，所以当发动机工作时，要防 止点火开关误操作，使起动机的驱动齿轮再次与发动机的飞轮齿圈 啮合，导致起动机与发动机的飞轮齿圈的损坏。
电磁式直流电动机磁极的结构
永久磁铁式及励磁式
第二节 电磁式起动机的结构原理
磁场绕组的连接方式
第二节 电磁式起动机的结构原理
2）电枢 电枢由电枢轴、电枢绕组、换向器及铁芯等组成，如图所示
，其作用是产生电磁转矩。
电枢总成
第二节 电磁式起动机的结构原理
换向器作用：将电流引入电枢，并使导线 中电流方向不变。
第二节 电磁式起动机的结构原理
（二）直流电动机的工作原理 直流电动机是将电能转变为机械能的设备，它是根据载流导体在磁
场中受电磁力作用而发生运动的这一原理而制成的。
基本原理: 通电导体在磁场中受电磁力作用 图 ： 电 流 从 +→ 换 向 片 A→a→b→c→d; 转180°后： 电流从&#难点 能够清晰地叙述典型起动机的工作过程； 能够识别出启动系统的各个部件； 能够独立拆装起动机； 能够诊断排除起动机的常见故障
1、启动系统的功用是在控制装置的控制下，以蓄电池为动力电源，通过 离合器将电动机的电磁转矩传递给飞轮使发动机启动。 2.启动系统组成：启动机、启动继电器、点火开关和蓄电池组成
摩托车继电器工作原理
摩托车继电器工作原理
摩托车继电器是一种电气开关装置，它可以控制电流的流动，使电路的工作更加稳定和安全。
摩托车继电器的工作原理如下：
1. 线圈：摩托车继电器内部有一个线圈，线圈由导线绕成螺线形状。
当给线圈通电时，线圈产生磁场。
2. 铁芯：摩托车继电器的线圈周围有一个铁芯，它是由磁性材料制成。
当线圈通电时，线圈产生的磁场会吸引铁芯，使其运动。
3. 触点：摩托车继电器内部有一对触点，它们分别与输入和输出电路相连接。
当铁芯被线圈吸引并向上运动时，触点会闭合，使得输入电路与输出电路连接。
4. 断开回路：当线圈不再通电时，磁场消失，铁芯回到初始位置。
触点随之打开，断开输入和输出电路的连接。
5. 控制电流：摩托车继电器需要一个控制电流来使其工作，控制电流通常来自摩托车的电池。
通过控制电流的开关，可以控制继电器的开关状态。
摩托车继电器的工作原理可以简单概括为：当控制电流通过线圈时，线圈产生磁场，吸引铁芯运动并闭合触点，从而使输入和输出电路连接。
当控制电流停止时，磁场消失，铁芯回到初始位置，触点打开，断开输入和输出电路的连接。
这样，摩托车继电器可以实现对电路的控制和保护作用。
摩托车用继电器原理
摩托车用继电器原理
摩托车使用继电器的原理是通过继电器来控制电流的开关，从而实现不同电路之间的连接或断开。
继电器由继电器线圈和触点组成。
当线圈通电时，线圈内产生磁场，将触点吸引闭合；当线圈断电时，磁场消失，触点恢复弹簧力的作用而断开。
在摩托车中，继电器通常用于控制电路的开关，例如控制灯光、喇叭、起动机等。
当摩托车的开关打开时，电流通过线圈，使触点闭合，从而让电流从继电器的一个端口流向另一个端口。
这样，电流就可以在不同的电路之间流通，完成相应的功能。
继电器的使用有以下几个优势。
首先，继电器可以承载大电流，适用于需要高功率的设备。
其次，继电器具有隔离功能，可以避免电路间的相互干扰。
再次，继电器对于控制电路的开和关具有很好的可靠性和稳定性。
总之，摩托车使用继电器可以方便地控制电流的开关，实现不同电路之间的连接或断开。
这为摩托车的正常运行提供了重要的支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

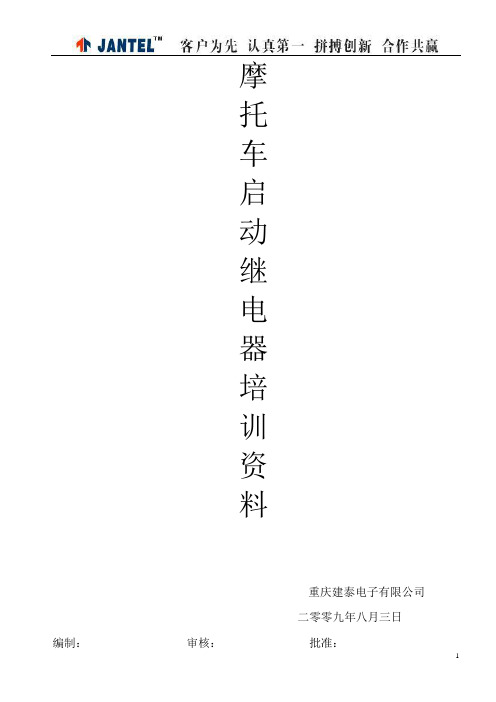

摩
托
车
启
动
继
电
器
培
训
资
料
重庆建泰电子有限公司
二零零九年八月三日
一、摩托车用启动继电器功能简介；
二、摩托车用启动继电器结构、分类；
三、启动继电器生产工艺及过程控制；
四、启动继电器各组成部件及主要材料介绍；
五、启动继电器成品质量控制标准；
一、摩托车用启动继电器功能简介：
1、摩托车电气系统简介：点火系统、照明系统、信号系统、启动系统
2、启动系统的组成：
启动系统：由磁电机、蓄电池、启动继电器、启动电机、启动按钮等组成。
3、启动继电器的作用：
启动继电器是启动系统组成部件之一，在成车上主要作用为小电流控制大电流方式启动马达转动，从而带动发电机内部磁电机转子转动，给点火器输入点火脉冲信号，使点火器产生电火花，点燃汽缸内的混合燃气并做功。
优点：采用电启动系统（蓄电池、启动继电器、启动马达）取代了原始的脚启动方式，省力，容易操作简便。
二、摩托车用启动继电器结构、分类；
1、启动继电器基本结构
2、启动继电器分类：
a、按继电器外形分类:圆形和方形；
（1）、圆形继电器采用普通金属外壳
（2）、方形继电器采用塑料外壳，全密封、防水结构；
b、按继电器动铁芯的结构分类：分体式和连体式；
(2)连体式：动铁芯与动触点连接在一起，见下图；
c 、按继电器触点负载能力分类：小排量和大排量； (1)、小排量为250CC （包含250CC
（2）、大排量为250CC 以上排量的见下图；
d 、按继电器附加功能分类：带保险片和不带保险片 （1）、带保险片：
作用：将成车主电源经保险片到成车用电器；
（2）、不带保险片：
三、启动继电器生产工艺及过程控制（带“*”是关重工序）
四、启动继电器各组成部件及主要材料介绍；
1、启动继电器主体：
（1）、塑料顶盖：
质量控制：a、外形尺寸、b、材质为：PBT，c、颜色为黑色，d、要求阻燃。
（2）、定触点（铜脚）：
质量控制：a、外形尺寸、b、材质为：紫铜（T3），c、颜色为黄色。
（3）、动触点（铜片）
（4）、外壳
质量控制：a、外形尺寸、b、材质为：ST12，c、表面镀彩锌。
（5）、动铁芯：
质量控制：a、外形尺寸、b、材质为：ST12，c、表面镀彩锌。
(6)、线圈骨架
质量控制：a、外形尺寸、b、材质为：PBT，c、颜色为黑色，d、要求
（7）、动铁芯弹簧
质量控制：a、外形尺寸、b、材质为：弹簧钢丝（65Mm），c、颜色为黑色。
（8）、密封圈
密封胶圈主要是起密封防水、防尘作用。
质量控制：a、外形尺寸、b、材质为：丙稀酸酯，c、颜色为黑色。
（9）、启动继电器线圈用漆包线:
线圈规格：QZ-2/130L(聚酯亚胺漆包线 0.38)；
2、导线：
（1）、导线的作用：输出连接的作用；
（2）、导线规格：采用QVR0.5mm2低压线。
3、启动继电器常用插接件及护套
DJ221-3.5A
DJ221-3.5A
DJ7021A-2.8-21
4、安装胶套：
质量控制：a、外形尺寸、b、材质为：普通橡胶，c、颜色为黑色。
5、防水胶盖：
质量控制：a、外形尺寸、b、材质为：普通橡胶，c、颜色为黑色。
五、启动继电器成品质量控制标
1、机械尺寸：包括外型尺寸、安装尺寸、导线长度、接插件型号；
2、电气性能：吸合电压、释放电压、触点压降；
摩托车启动继电器系列检验参数表
14
15。
