银纳米线透明导电膜
I
目录
1 课题背景 ................................................................................................................................ 1
2 国内外研究进展 .................................................................................................................... 2
2.1 银纳米线的制备 .............................................................................................................. 2
2.1.1 银纳米线的制备状况 ............................................................................................... 3
2.1.2 银纳米线的生长机理 ............................................................................................... 4
2.2 银纳米线透明导电膜的制备 .......................................................................................... 6
2.2.1 银纳米线薄膜制备 ................................................................................................... 6
2.2.2 后处理工艺 ............................................................................................................... 8
2.2.3 渗透理论 ................................................................................................................. 11
2.3 银纳米线透明导电膜的应用 ........................................................................................ 12
2.3.1 太阳能电池 ............................................................................................................. 13
2.3.2 透明加热器 ............................................................................................................. 13
2.3.3 触摸屏 ..................................................................................................................... 13
2.3.4 显示器 ..................................................................................................................... 13
3 展望 ...................................................................................................................................... 13
4 参考文献 .............................................................................................................................. 15 II
1
1. 课题背景
高导电性和高透光性的透明导电膜对于各种电子器件的性能是很有必要的。具有透明导电膜的光电子器件在我们日常生活中被广泛使用，如触摸面板和液晶显示器。透明导电氧化物通常在这些光电子器件中用作电极[1]。在电子工业中最常用的导电氧化物是氧化铟锡（ITO）[2]，它具有优异的光学透明度和低表面电阻，极大地拓宽了其在光电器件中的用途[3]，例如太阳能电池[4]、触摸屏[5]和平板显示器[6]。然而，ITO也有一些固有的缺点，例如沉积工艺需要高的真空度[7]，沉积温度比较高[8]，相对高的生产成本[9]和易脆的属性[10]。随着电子设备需求的快速增长和具有新特性设备的发展，例如柔性显示器[11]，柔性触摸面板[12]，柔性太阳能电池[13]，柔性晶体管[14]和柔性超级电容器[15]等，ITO不能满足这些要求。因此，一些研究者们已经深入研究了新的透明导电材料以替代ITO。
理想的能替代ITO的材料应该成本低，适应各种基底，且方便制备。最近研究了一些能替代ITO的材料，比如银纳米线[16]、碳纳米管[17]、石墨烯[18]、铝掺杂的氧化锌[19]和导电聚合物[20]。通常，透明导电膜应能够满足广泛不同应用的性能要求。例如，光学烟雾有益于太阳能电池但对触摸面板有害；触摸屏需要的薄层电阻在50-300 Ω/sq的范围内。然而，太阳能电池薄层电阻应小于10 Ω/sq[21,22]。表1总结了各种透明导电膜的性质和制备方法[23]。
表1各种透明导电膜的性质和制备方法
含碳的透明导电膜主要包括碳纳米管和石墨烯。 由于碳纳米管具有高导电性，高2
导热性，高机械强度和良好的化学稳定性[24]，具有广泛的应用，包括太阳能电池[25,26]，发光二极管[27]和触摸面板[28]。实际上，由于碳纳米管的大量集束和大的接触电阻，碳纳米管透明导电膜的薄层电阻通常远大于ITO[29]。石墨烯具有高费米速度和高固有面内导电率的优点[30,31]，石墨烯制备技术的进展已经能够在小面积中合成高性能石墨烯膜。石墨烯膜的透明度可以高达95%，薄层电阻在200-1000 Ω/sq[32,33]的范围内。增加石墨烯片层的厚度可以改善导电性[34]，但同时降低透明度。化学气相沉积法已用于生长大面积石墨烯膜。然而，在工艺中高达1000℃的高温可能导致高的生产成本[35,36]。溶液合成的石墨烯作为透明导电膜薄层电阻比较大。
近十年来，金属纳米结构由于其独特的光电性质和在透明导电膜中的潜在应用已经引起了的关注。主要的金属纳米结构包括金属薄膜、金属纳米网和金属纳米线网络。当金属厚度低于10nm时[37]，可以变得更透明。然而，由于表面电子散射效应，当厚度减小时，薄层电阻将急剧增加[38]。当线宽接近亚波长并且网格的周期为亚微米尺度时，金属纳米网格的薄层电阻可接近大块金属[39,40]。然而，金属纳米网格的表面的粗糙度可能限制它在触摸屏中的应用。最近，各种金属纳米线网络已经被研究了，例如铜、金、银纳米线网络，它们很有希望替代ITO。金属纳米线网络透明导电膜，特别是银纳米线透明导电膜的总体性能已经超过ITO的性能，并且被认为是ITO的最有希望的替代品。
包含不同材料的组合透明导电膜也已经被研究了[41,42]，以获得良好的性能。碳纳米管可以与石墨烯组合，它将提供更可能的路径以改善电光特性。PEDOT：PSS可以与碳纳米管、石墨烯和银纳米线结合，这将降低接触电阻，增加稳定性[43-45]。碳纳米管和银纳米线可以用金和银纳米颗粒修饰，以降低接触电阻，从而提高导电性[46-48]。
本课题报告简述了银纳米线的制备及生长机理、银纳米线透明导电膜的制备及渗透理论。最后介绍了银纳米线透明导电膜的应用及展望。
2. 国内外研究进展
2.1 银纳米线的制备
有多种制备银纳米线的方法，如多元醇法[49-51]，水热法[52,53]，微波辅助法[54,55]，紫外线照射技术[56,57]和模板法[58,59]等。在这些方法中，多元醇法是最有希望的合成方法，它具有良好的再现性和低成本的优点。加入几种盐，如NaCl[60]、FeCl3、CuCl2、PbCl2和AgCl，可用于银纳米线的大规模合成。用这些方法获得的银纳米线大部分具3
有几十纳米的直径，几十微米的长度，以及50-500范围内的纵横比。最近，一些研究人员已经通过一步或多步方法制造了长度大于100 μm和长宽比在1000-3000范围内的非常长的银纳米线[61]。
2.1.1银纳米线的制备状况
（1）醇热法
醇热法制备银纳米线通常是指在分散剂存在的情况下，向体系中引入晶种，用多元醇还原Ag+的方法。最常见的醇热法体系以聚乙烯吡咯烷酮（PVP）为分散剂，以硝酸银为银源，以乙二醇（EG）为溶剂和还原剂，以银纳米粒子、金纳米粒子为晶种，或者引入PtCl2、NaCl、CuCl2 形成晶种，反应温度常在150℃到200℃之间。
醇热法是目前最常用，也是最成熟的制备银纳米线的方法之一。很多科学工作者在此基础上根据需要进行了相应的改进。Jin Hwan Lee 等[62]以醇热法为基础，通过连续多步反应，制备出直径小于150 nm，长度大于300 μm，长径比高达1000～3000 的超长银纳米线。Gou 等[63]则将醇热法由常用的油浴体系转换到微波体系中，使反应时间由1～2 h 缩短为3～5 min，大幅度提高了反应效率，减少了操作步骤，使银纳米线的制备非常高效快捷。Tian Zhao等[64]通过调节体系中Na2S 的量，在微波体系中分别用20 s和1.5 min合成出纳米粒方块以及平均直径为80 nm的银纳米线。而Chen 等[65]则通过调节反应体系中Na2S 的添加量，成功的控制了反应产物中银纳米线的直径。
（2）光还原法
光还原法的原理是利用光照产生的自由基基团将Ag+还原成Ag。Subrata Kundu
等[66]以平均尺寸约5 nm的金纳米粒子为晶种，以聚乙烯醇（PVA）为成核和生长模板，在紫外光照下，8 min内快速合成出长度10～20 μm，直径135±20 nm 的银纳米线。其本质是紫外辐射引发了聚乙烯醇分子链上的羟基产生自由基，将分子链上的Ag+还原成Ag0，通过奥斯瓦尔德熟化生长成银纳米线。Zou等[67]用波长为253.7 nm的紫外光照射反应液，在室温下制备出直径在35～120 nm之间，长度高达50 μm的超长银纳米线。光还原法实验体系简洁，无复杂反应条件，在室温下即可进行。

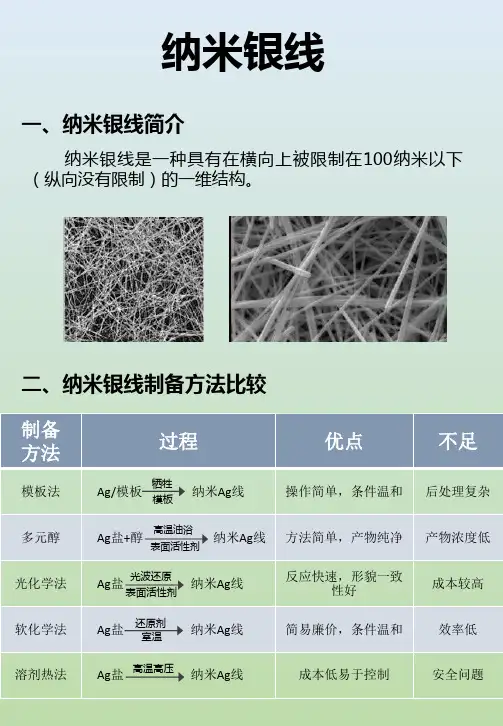

纳米银线
纳米银线
纳米银线是一种具有在横向上被限制在
100纳米以下（纵向没有限制）的一维结构。一、纳米银线简介
二、纳米银线制备方法比较
制备方法过程优点不足
模板法Ag/模板纳米Ag线操作简单，条件温和后处理复杂
多元醇Ag盐+醇纳米Ag线方法简单，产物纯净产物浓度低
光化学法Ag盐纳米Ag线反应快速，形貌一致性好成本较高
软化学法Ag盐纳米Ag线简易廉价，条件温和效率低
溶剂热法Ag盐纳米Ag线成本低易于控制安全问题牺牲模板高温油浴表面活性剂光波还原表面活性剂室温还原剂高温高压
触摸屏（手机触屏、笔记本电脑屏、工业设备触屏等）；显示器（液晶显示器和电致发光显示器）；穿戴电子设备、柔性电子器件；薄膜太阳能电池；OLED等
柔性电脑
薄膜太阳能电池柔性OLED
柔性手机
柔性调光膜大尺寸触摸屏透明导电膜三、应用领域
特性银纳米线ITO导电聚合物有光调整层的ITO表面电阻值(Ω/sq)150-250270820270透过率(%)90-92909090雾度(%)09-1.30.81.50.8b* 值≤1.23.30.51.7四、纳米银线薄膜优势
五、纳米银线企业
序号企业名称1合肥微晶材料科技有限公司2Cambrios3苏州诺菲纳米科技有限公4北京中科纳通电子技术有限公司5深圳市华科创智技术有限公司6苏州冷石纳米纳米材料科技有限公司7广东南海启明广大科技有限公司8浙江科创新材料科技有限公司9成都崇越新材料科技有限公司10济南美高纳米材料有限公司
纳米银材料制备及其应用研究
纳米银材料制备及其应用研究
纳米科技是当今世界高科技领域的热点之一，而纳米材料则是纳米科技中的一个重要分支。其中，纳米银材料因其在电子、光学、医学、生物工程等领域中的广泛应用而备受关注。本文将探讨纳米银材料的制备方法及其应用研究。
一、纳米银材料制备方法
1. 物理法
物理法是制备纳米银材料的传统方法之一，其中包括化学气相沉积、离子束激发和溅射等。这些技术在过去几十年中在纳米银材料的制备方面被广泛使用。这些方法通常需要高温、高真空、高能量或其他特殊条件，因此昂贵和复杂。
2. 化学法
化学法作为一种低成本、高效率的纳米银材料制备方法，近年来得到了广泛研究和应用。其包括水相法、电化学法、微乳液法、溶胶-凝胶法、还原法等多种方法。
其中，水相法纳米银材料合成方法是一个重要的研究方向。该合成方法在水中使用还原剂将银离子还原成纳米银粒子。水相法具有体积大、高纯度、环保、质量稳定等优点。
此外，还原法是一种常用的纳米银材料制备方法。该方法包括化学还原法、绿色还原法、生物还原法等。其中，绿色还原法由于其对环境的友好性、产物的粒径分散性和产物的化学纯度而受到了广泛的研究和应用。
二、纳米银材料的应用研究
1. 电子领域 随着电子技术的进步，纳米银材料的应用在电子领域已经得到了大量的关注。其中，银纳米线是近年来非常受欢迎的纳米银材料，具有很好的电导性和光学性能。
银纳米线可以用于制造透明导电薄膜，为透明电子器件提供基础材料，如柔性显示器、太阳能电池等。此外，银纳米线还可以制造可拉伸的电子器件，为可穿戴电子设备提供新的可能性。
2. 医学领域
纳米银材料在医学领域的应用主要包括治疗和诊断方面。目前，纳米银材料被广泛地用于抗菌和抗肿瘤。
纳米银可以通过抑制微生物的生长来发挥其抗菌作用。这项技术已经在消毒、防腐、医疗器械等应用中得到了广泛的应用。此外，纳米银还可用于癌细胞治疗和生物成像，为临床诊断和治疗提供新的手段和可能性。

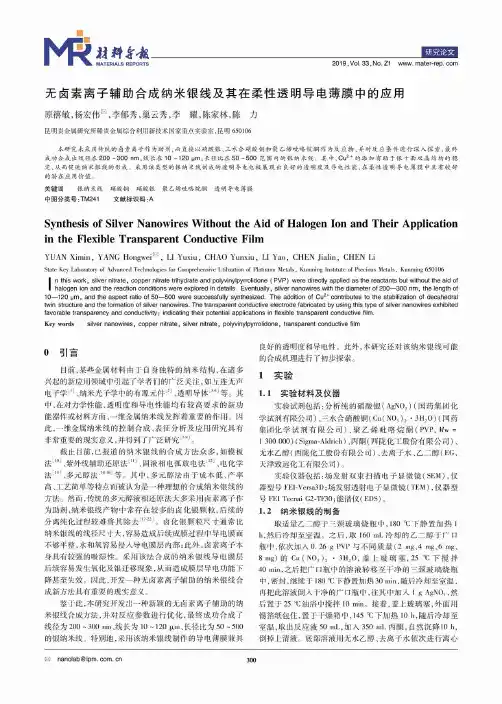

无卤素离子辅助合成纳米银线及其在柔性透明导电薄膜中的应用
研究论文2019,V〇I.33,N〇. Z1 www. mater-rep. com无卤素离子辅助合成纳米银线及其在柔性透明导电薄膜中的应用原禧敏，杨宏伟李郁秀，巢云秀，李耀，陈家林，陈力昆明贵金属研究所稀贵金属综合利用新技术国家重点实验室，昆明650106本研究未采用传统的自素离子作为助剂，而直接以硝酸银、三水合硝酸铜和聚乙烯晚洛炫酮作 物，并对反应条件进行深入探索，最终成功合 200 ~300 nm， 10-120 Mm， 比 50~500 的 米线。 ，Cu2+的 有助于 晶结构的稳， 进米银线的形成。采用 的银纳米线制成的透明导电电 现出良好的透明度及导电性能，在柔性透明导电 具有较好的潜在应用价值。关键词 银纳米线硝酸铜硝酸银聚乙烯吡咯烷酮透明导电薄膜中图分类号:TM241 文献标识码:ASynthesis of Silver Nanowires Without the Aidof HalogenlonandTheir Application in the Flexible Transparent Conductive FilmYUAN Ximin, YANG Hongwei^ , LI Yuxiu, CHAO Yunxiu, LI Yao, CHEN Jialin, CHEN LiState Key Laboratory of Advanced Technologies for Comprehensive Utilization of Platinum Metals，Kunming Institute of Precious Metals，Kunming 650106In this work, silver nitrate, copper nitrate trihydrate and polyvinylpyrrolidone # PVP) were directly applied as the reactants but without the aid of halogen ion and the reaction conditions were explored in details. Eventually, silver nanowires with the diameter of 200—300 nm, the length of 10—120 pm, and the aspect ratio of 50—500 were successfully synthesized. The addition of Cu2+ contributes to the stabilisation of decahedral twin structure and the formation of silver nanowires. The transparent conductive electrode fabricated by using this type of silver nanowires exhibited favorable transparency and conductivity; indicating their potential applications in flexible transparent conductive film.Key words silver nanowires, copper nitrate, silver nitrate, polyvinylpyrrolidone, transparent conductive film〇引言目前，金属材料由于自 的纳米结构，在诸多兴起的新应用领域中引起了学者们的 ，如互连无声电子学[1]、纳米光子学中的有源元件[2]、透明导体[3_6]等。其 ，在 学性能、透明度和导电性能均有较 的新功能器件或材料 ， 金属纳米线发挥着重要的作用。因此， 金属纳米线的 合成、表征分 用研究具有非常重要的现实意义， 研究[1*]。截止目前， 道的纳米银线的合成方法众多，如模板法[10]、紫外线辅助还原法[11]、 相电弧放电法[12]、电学法[13]、 醇法[14-16]等。 ， 醇法由于成 、产率、 简等特点而被认为 种理想的合成纳米银线的法。然，传统的 醇液相还原法大 用卤素离子作为助剂，纳米银线产物 存在较多的卤 颗粒，后的分离 较难 去[17_22]。卤 颗粒尺寸 比纳米银线的线径尺寸大， 造成后续成 电不够平整，水和氧 侵 电膜层内部;此，卤离子本身具有较强的吸湿性。采用该法合成的纳米银线导电膜层 后 氧 迁移 ，从造成膜层导电功能下降甚至失效。因此，开 种无卤素离子辅助的纳米银线合成新方法具有重要的现实意义。于此，本研究开 种新颖的无卤素离子辅助的纳米银线合成方法， 参数进行 ，最终成功合成了线径为200〜300 nm、线长为10〜120 "m、长径比为50〜500 的银纳米线。特别地，采用该纳米银线制作的导电薄膜兼具H nanolab@的透明度和导电性。此外，本研究还对该纳米银线可能 的合成机理进行 探索。1实验1.1实验材料及仪器实验试剂包括:分 的硝酸银（AgNCX )(国药集团化学试剂有限公司）、三水合硝酸铜（Cu(N〇3)2 • 33〇)(国药 集团化学试剂有限公司）、聚乙烯吡咯烷酮（PVP，Mw _ 1 300 000)( Sigma-Aldrich)、丙酮（西陇 股份有限公司）、无水乙醇(西陇 股份有限公司）、去离子水、乙二醇（EG，天津 有限公司）。实验 包括： 射束扫描电子 镜（SEM)，器型号FEI-Versa3D; 射透射电子显微镜（TEM)， 型号 FEI Tecnai G2-TF30;能谱仪（EDS)。1.2纳米银线的制备取适量乙二醇于三颈玻璃烧瓶中，1%0 °C下静置 1h，然后冷却至室温。之后，取160 mL冷却的乙二醇于广口 瓶中，依次加入0• 26 g PVP与不同质量（2 mg、4 mg、6 mg、 8mg)的Cu(N〇3)2 • 33〇,盖上玻璃塞，25 C下搅拌 40 min，后把广口瓶中的 转移至干净的三颈玻璃烧瓶中，密封，继于180 C静置 30 min，随后冷却至室温，把此 倒入干净的广口瓶中，往 1 g AgNCX，然后置于25 C油浴中搅拌10 min。接着，盖上玻璃塞， 用锡箔纸包住，置于干燥箱中，145 C 10 h，随后冷却至室温，取出反应液50 mL，加入350 mL丙酮，自然沉降10 h， 倒掉上清液。 用水乙醇、去离子水依次进行离心
银纳米线透明导电薄膜的制备流程
银纳米线透明导电薄膜的制备流程
银纳米线透明导电薄膜是一种具有广泛应用前景的新型材料，它在光电领域、柔性电子设备和光伏电池等方面具有重要作用。下面将介绍一种制备银纳米线透明导电薄膜的流程。
1. 基材准备：首先需要准备适合制备银纳米线透明导电薄膜的基材，常用的有玻璃基板和聚合物基板。基材应具有平整的表面和良好的机械强度。
2. 银纳米线合成：采用化学还原法或电化学法合成银纳米线。化学还原法通常使用银盐作为前驱体，还原剂将其还原成银纳米线。电化学法利用电解质中的银离子在电极表面沉积形成银纳米线。
3. 制备浆料：将合成的银纳米线分散于有机溶剂中，加入分散剂和粘结剂，制备成银纳米线浆料。浆料的配方需根据具体应用进行调整，以获得理想的导电性能和透明度。
4. 涂布工艺：将银纳米线浆料通过涂布工艺施加到基材表面。涂布方法可采用旋涂、喷涂、刮涂等，确保浆料均匀分布在基材上。
5. 烘干处理：将涂布在基材上的银纳米线浆料进行烘干处理。烘干温度和时间应根据浆料的成分和基材的耐热性来确定，以保证银纳米线的粘结和薄膜的稳定性。
6. 热压处理：在一定温度和压力条件下，对烘干后的银纳米线薄膜进行热压处理，以提高薄膜的导电性能和机械强度。热压处理可使银纳米线更好地连接，并与基材形成紧密的结合。
7. 表面处理：对于某些特定应用，还可以对银纳米线薄膜进行表面处理。例如，利用等离子体增强化学气相沉积（PECVD）技术在薄膜表面形成一层保护性的氧化物膜，以提高薄膜的稳定性和耐腐蚀性。
通过以上流程，我们可以获得具有良好导电性和透明度的银纳米线透明导电薄膜。这种薄膜可广泛应用于柔性显示器、触摸屏、太阳能电池等领域，为人们的生活和科技发展带来了巨大的便利和前景。希望通过不断的研究和创新，能够进一步提高银纳米线透明导电薄膜的制备工艺和性能，推动其应用的广泛发展。
银纳米线透明导电膜
银纳⽶线透明导电膜
⽬录1 课题背景 (1)
2 国内外研究进展 (2)
2.1 银纳⽶线的制备 (2)
2.1.1 银纳⽶线的制备状况 (3)
2.1.2 银纳⽶线的⽣长机理 (4)
2.2 银纳⽶线透明导电膜的制备 (6)
2.2.1 银纳⽶线薄膜制备 (6)
2.2.2 后处理⼯艺 (8)
2.2.3 渗透理论 (11)
2.3 银纳⽶线透明导电膜的应⽤ (12)
2.3.1 太阳能电池 (13)
2.3.2 透明加热器 (13)
2.3.3 触摸屏 (13)
2.3.4 显⽰器 (13)
3 展望 (13)
4 参考⽂献 (15)
1.课题背景
⾼导电性和⾼透光性的透明导电膜对于各种电⼦器件的性能是很有必要的。具有透明导电膜的光电⼦器件在我们⽇常⽣活中被⼴泛使⽤，如触摸⾯板和液晶显⽰器。透明导电氧化物通常在这些光电⼦器件中⽤作电极[1]。在电⼦⼯业中最常⽤的导电氧化物是氧化铟锡（ITO）[2]，它具有优异的光学透明度和低表⾯电阻，极⼤地拓宽了其在光电器件中的⽤途[3]，例如太阳能电池[4]、触摸屏[5]和平板显⽰器[6]。然⽽，ITO也有⼀些固有的缺点，例如沉积⼯艺需要⾼的真空度[7]，沉积温度⽐较⾼[8]，相对⾼的⽣产成本[9]和易脆的属性[10]。随着电⼦设备需求的快速增长和具有新特性设备的发展，例如柔性显⽰器[11]，柔性触摸⾯板[12]，柔性太阳能电池[13]，柔性晶体管[14]和柔性超级电容器[15]等，ITO不能满⾜这些要求。因此，⼀些研究者们已经深⼊研究了新的透明导电材料以替代ITO。
理想的能替代ITO的材料应该成本低，适应各种基底，且⽅便制备。最近研究了⼀些能替代ITO的材料，⽐如银纳⽶线[16]、碳纳⽶管[17]、⽯墨烯[18]、铝掺杂的氧化锌[19]和导电聚合物[20]。通常，透明导电膜应能够满⾜⼴泛不同应⽤的性能要求。例如，光学烟雾有益于太阳能电池但对触摸⾯板有害；触摸屏需要的薄层电阻在50-300 Ω/sq 的范围内。然⽽，太阳能电池薄层电阻应⼩于10 Ω/sq[21,22]。表1总结了各种透明导电膜的性质和制备⽅法[23]。
银纳米线制备及其在柔性电子中的应用
银纳米线制备及其在柔性电子中的应用
银纳米线是一种高度可控的纳米结构。通过合适的制备工艺，银纳米线可以具备良好的导电性能、柔性性能以及透明性能，使其成为近年来在柔性电子领域中备受关注的一种新型材料。
一、银纳米线制备
银纳米线制备通常采用物理法和化学法两种方法。
1.物理法
物理法制备银纳米线主要有拉伸法、电化学制备法、放电等离子切割法等。
拉伸法是指利用微观力学的原理通过机械拉伸的方法将银线拉长成银纳米线的工艺，具有制备简单、无需排放有害废物等优点。但是，该方法制备出的银纳米线的直径较大，一般在50-200nm之间。
电化学制备法则是指利用电解液中的氧化还原反应来使银电极表面形成银纳米线。它具有原料易得、反应时间短等优点。但该方法制备出的银纳米线质量不够稳定，容易出现大量催化剂和过程废气的缺点。
放电等离子切割法则是指将电极材料以较高频率振动，并加入合适的助剂和气体，使其在放电的情况下产生银纳米线。这种方法有制备速度快，纳米线直径小等优点，但是设备复杂、制备过程中的气体排放、高温产生的能源消耗等问题仍有待解决。
2.化学法
化学法制备银纳米线主要包括还原法、氧化还原剂法、初始诱导剂法等。
还原法则是指利用还原剂将银离子还原成银原子，并通过核生长法制备出银纳米线。还原法制备出的银纳米线直径较小，纯度高，但生产速度较慢。
氧化还原剂法则是指利用氧化还原剂将银离子还原成银，通过控制反应温度、PH值等因素来制备银纳米线。该方法具有成本低廉、制备效果稳定等优点，但是生产速度较慢，还原产生的副产物需要清洗，环保成本高。
初始诱导剂法则是利用小分子有机化合物和银盐反应，形成表面活性剂，促进银纳米线的生成。该方法具有制备方便等优点，但是在硝酸纳米银溶液制备的银纳米线质量不佳、还原效率低等问题亟待解决。
二、银纳米线在柔性电子中的应用
银纳米线的导电性能、柔性性能以及透明性能使其在柔性电子领域中有广泛的应用前景。以下就银纳米线在柔性电子领域中的应用展开阐述： 1.透明导电膜：银纳米线薄膜作为一种透明导电膜，可通过对其制备方式的调整，达到不同的透光度和导电性能。透明导电薄膜的广泛应用可以在智能手机、平板电脑、电视屏幕等领域发挥其特长。
2024年纳米银线导电膜市场前景分析
纳米银线导电膜市场前景分析
概述
纳米银线导电膜是一种新型的导电材料，具有优异的导电性能和透明度。它可以广泛应用于电子设备、光电显示、太阳能电池等领域。本文将对纳米银线导电膜市场的前景进行分析，并从需求驱动、应用推动以及市场规模三个方面进行探讨。
需求驱动力
1. 新技术的应用推动
随着电子设备的不断发展和更新换代，对材料的要求也越来越高。传统的导电膜材料如氧化铟锡(ITO)等存在导电性能差、昂贵及制备复杂等问题，难以满足市场需求。而纳米银线导电膜通过纳米材料制备技术，具有导电性能优异、透明度高、柔性可弯曲等优点，能够满足新技术应用对材料的要求，推动市场需求的增长。
2. 智能化产品的普及
随着智能化产品的普及，对于触控屏、柔性显示等产品的需求不断增加。纳米银线导电膜具有高导电性和良好的柔韧性，能够广泛应用于电子产品中，如智能手机、平板电脑、可穿戴设备等。这些智能化产品的市场规模持续扩大，将进一步推动纳米银线导电膜市场的发展。 应用推动力
1. 光电显示领域的需求增长
光电显示领域是纳米银线导电膜的主要应用领域之一。纳米银线导电膜具有透明度高、导电性能好的特点，可以替代传统的导电氧化物材料，用于液晶显示器、有机发光二极管(OLED)等产品的导电层。随着大尺寸、高分辨率显示器的需求增加，纳米银线导电膜在光电显示领域的市场份额将不断扩大。
2. 新能源领域的发展
纳米银线导电膜具有优异的导电性能和光透过性，可用于太阳能电池、透明导电膜太阳能玻璃等新能源领域的应用。随着对可再生能源使用的重视和需求的增长，纳米银线导电膜在新能源领域的市场需求也将呈现出较大的增长潜力。
市场规模
