管线钢磁力耦合效应及在线无损应力检测
2024年钢制承压管道焊接接头磁粉检测技术
2024年钢制承压管道焊接接头磁粉检测技术____年钢制承压管道焊接接头磁粉检测技术是一种用于检测钢制承压管道焊接接头缺陷的无损检测技术。
本文将对该技术的原理、应用、优缺点以及发展趋势等进行详细的阐述。
第一部分：技术原理钢制承压管道焊接接头磁粉检测技术是基于磁粉检测原理的一种无损检测方法。
该方法利用磁场的作用，通过施加外加磁场和应力，将磁粉涂覆在钢制管道焊接接头表面，并利用磁粉吸附在缺陷表面形成可见的磁粉痕迹，从而判断出接头是否存在缺陷。
具体来说，该技术的检测过程包括以下几个步骤：1. 准备工作：对管道焊接接头进行表面清洁和磁粉涂覆处理，确保接头表面清洁无杂质。
2. 施加外加磁场：通过外加电流或永磁块等方式，在接头附近产生一个均匀且适当强度的磁场。
3. 施加应力：在施加外加磁场的同时，施加一定的应力，使管道焊接接头产生局部的变形。
4. 磁粉涂覆：在外加磁场和应力作用下，将磁粉涂覆在焊接接头表面。
5. 检测结果分析：利用磁粉在缺陷表面的吸附现象，可以观察到形成的磁粉痕迹，并根据磁粉痕迹的形状、大小以及分布情况，判断接头是否存在缺陷。
第二部分：技术应用钢制承压管道焊接接头磁粉检测技术广泛应用于各类工业领域中，以确保管道焊接接头的质量和安全性。
主要应用领域包括石化、电力、造船、航空航天等。
具体应用场景如下：1. 管道施工过程中，用于检测承压管道焊接接头的质量，以确保连接的牢固性和可靠性。
2. 管道运营维护过程中，用于检测管道焊接接头的损伤和缺陷，及时修复和更换，以保证管道运行的连续性和安全性。
3. 石化、电力等工业领域中，用于检测设备和管道的焊接接头质量，以确保设备和管道的正常运行。
第三部分：技术优缺点1. 优点：（1）非破坏性检测：钢制承压管道焊接接头磁粉检测技术是一种无损检测方法，不会对被检测物体造成任何损伤。
（2）高灵敏度：该技术可以检测出微小的缺陷，对于接头的质量评估更加准确。
（3）检测速度快：钢制承压管道焊接接头磁粉检测技术可以在较短的时间内完成对焊接接头的检测，提高工作效率。
钢结构焊缝无损检测方法
钢结构焊缝无损检测方法
钢结构焊缝的无损检测方法有以下几种：
1. 超声波检测（UT）：利用超声波在钢结构中的传播和反射
特性来检测焊缝中的缺陷。
通过测量超声波信号的时间和强度来判断焊缝的质量。
2. 磁粉检测（MT）：利用磁场和磁粉的相互作用来检测焊缝
中的裂纹和其他缺陷。
磁场可以使磁粉在缺陷处形成可见的磁粉堆积，从而可以识别出焊缝的问题。
3. X射线检测（RT）：利用X射线的穿透能力和被材料吸收
的程度来检测焊缝中的缺陷。
通过对X射线透射图像的分析，可以确定焊缝内部的质量。
4. 渗透检测（PT）：将渗透液涂覆在焊缝表面，待其渗入焊
缝中，然后使用显色剂将渗透液表面上的缺陷显现出来。
以此来检测焊缝中的裂纹和其他表面缺陷。
5. 磁力测试（MT）：通过施加一个磁力场，观察焊缝周围磁
力场的变化来检测焊缝中的缺陷。
缺陷会导致磁力场的变化，从而可以确定焊缝的质量。
以上是常用的钢结构焊缝的无损检测方法，具体选择哪种方法要根据焊缝的具体情况和需要检测的缺陷来确定。
X80管线钢不同缺陷类型的磁记忆检测试验研究
X80管线钢不同缺陷类型的磁记忆检测试验研究李云飞;韦利明;万强【摘要】为探究X80管线钢不同缺陷类型的力磁耦合特性,设计了平板试件与穿孔、边缘切槽3种不同试件,通过金属磁记忆检测方法对X80管线钢试件不同缺陷类型的磁记忆信号特征进行了试验研究.采用材料试验机对试件导入不同程度的塑性损伤与应力集中,通过光学应变测量系统获取试件表面的实时应变情况,同时采用磁记忆检测仪对试件表面诱发磁场的法向分量与切向分量进行卸载离线检测.结果表明:随着塑性损伤程度的增加,无缺陷试件的磁记忆信号法向分量与切向分量从平缓趋向波动,但未出现明显的峰值;含穿孔与切槽试件磁记忆信号法向分量在缺陷处出现过零点与反对称双峰,切向分量出现单峰值,并且渐趋明显.初步探究了X80管线钢塑性损伤与磁记忆信号之间的关联性,为油气管道塑性损伤程度的无损定量评价奠定了基础.%In order to investigate magneto-mechanical coupled effects of different types of defects in X80 pipeline steel, characteristics of metal magnetic memory signals of three kinds of specimens under different loads (i.e., plate specimen, perforated specimen, and grooved specimen) were experimentally studied. Different levels of plastic strain were introduced to specimens through multiple loading times. Strain distribution of specimens was measured through opt ical measurement system, and the normal and tangential components of magnetic memory signal were off-line detected by magnetic memory detector after unloading. The experimental results indicate that the magnetic memory testing signal of the plate specimen tended to fluctuate with increasing plastic strain, but no peak occurred. While zero crossing point and anti-symmetric peaks appeared in the normal components of the signals of the perforated and grooved specimens, and the tangential component had a single peak at the position of defects. These features became more obvious with the increase of plastic strain. This research preliminarily investigated the correlation between plastic strain and magnetic memory signal, which lays a foundation for the nondestructive quantitative evaluation of plastic strain in X80 pipeline steel.【期刊名称】《材料科学与工艺》【年(卷),期】2019(027)001【总页数】6页(P53-58)【关键词】X80管线钢;磁记忆检测;缺陷;力磁耦合效应;塑性损伤【作者】李云飞;韦利明;万强【作者单位】中国工程物理研究院总体工程研究所, 四川绵阳 621999;工程材料与结构冲击振动四川省重点实验室, 四川绵阳 612999;中国工程物理研究院总体工程研究所, 四川绵阳 621999;中国工程物理研究院总体工程研究所, 四川绵阳621999【正文语种】中文【中图分类】TG115.28X80管线钢是我国目前油气输运应用最广泛的管线钢材.油气管道长期高压运行，与土壤、水分接触或受地质运动的影响，运行一定年限后管道会趋于老化，因管体腐蚀、穿孔、裂纹等损伤导致的泄漏事故时有发生，因此对管道塑性变形与应力集中等早期隐性损伤进行有效无损检测对灾害事故的预防具有重要意义[1-2].目前，常规无损检测技术只适用于已成形的宏观缺陷[3-5]，由俄罗斯Doubov[6]首次提出的金属磁记忆检测技术可对铁磁材料应力集中、早期损伤等进行有效诊断，因此受到诸多研究者的普遍关注.Jiles等[7-8]对用于机械损伤检测的剩磁测量方法，针对残余应力和损伤检测的磁弹声速方法等进行了综述；黄松岭等[9]对地磁作用下ASTM1020钢板磁信号变化进行了检测研究；方发胜等[10]和王威等[11]分别对机械机构、建筑钢结构中的Q235、Q345B钢试件在静拉应力下的磁场梯度信号进行了研究，并对材料的磁畴组织变化进行了分析；任吉林等[12]与王慧鹏等[13]分别开展了40Cr钢、45CrMoVA结构钢的不同周次的疲劳试验，研究了载荷、周次与位置等因素对漏磁信号的影响规律.但磁记忆检测对管线钢的应用研究相对较少，加之油气管道的材性、载荷方式及工作环境与上述构件存在显著差异，有必要对管线钢的力磁耦合效应特征以及载荷与磁信号的对应关系进行深入研究. 本文对X80管线钢光滑试件、含人工预制穿孔与切槽试件进行静载拉伸试验，检测试件表面诱发磁场的法向分量与切向分量，研究了不同载荷状况下磁信号的变化规律，初步建立X80管线钢塑性损伤与磁信号之间的对应关系，为磁记忆检测技术在输运管道领域的定量无损评估奠定基础.1 试验1.1 试件X80管线钢具备高强度、高韧性和优异的焊接性能，主要化学成分见表1.表1 X80管线钢的化学成分(质量分数/%)Table 1 Chemical composition of X80 pipeline steel (wt.%) CSiMnCrNiNbVMo0.0630.281.830.030.030.0610.0590.22目前,我国油气管道主要用材为X80管线钢，并且需要进行定期的全面检测.因此,本文以X80管线钢为研究对象，根据管道常见缺陷类型和尺寸，设计了无缺陷平板试件以及中心贯穿圆孔、双侧边缘缺口2种反映应力集中的试件，以考察不同损伤分布状态下的磁信号变化规律.考虑拉伸试验机的载荷范围、材料强度和试件检测范围的要求，设计A、B、C 3种试件，试件尺寸设计如图1所示.1)无缺陷平板试件(A型试件)：长500 mm，宽50 mm，厚5 mm.2)中心贯穿圆孔平板试件(B型试件)：长500 mm，宽50 mm，厚5 mm，中心贯穿孔直径为10 mm.3)双边边缘切口平板试件(C型试件)：长500 mm，宽50 mm，厚5 mm，切口宽度2 mm，单切口长度10 mm，切口尖端为半径1 mm的圆弧过渡.图1 不同类型平板拉伸试件(单位:mm)Fig.1 Different types of tensile specimens试验中拟试件加载前和各次卸载后在空旷位置沿南北向放置，由北(N)向南(S)测量试件表面磁记忆信号，提离高度2 mm.磁记忆检测参考线示意如图2所示，检测距离为150 mm，参考线间距为8 mm.A、B型试件提取测试参考线Line1的磁信号，C型试件提取Line4的磁信号.图2 磁记忆信号测量参考线示意图(单位:mm)Fig.2 Testing reference lines of magnetic memory signal1.2 试验设备与方法为分析X80管线钢不同缺陷类型的磁记忆信号特征，研究管线钢塑性损伤与磁记忆信号之间的对应关系，本文自行搭建了一套力磁耦合试验系统，主要由损伤导入系统(拉伸试验机)、塑性应变光学测量系统和磁记忆信号检测系统3部分组成[14-15].通过拉伸试验机对管线钢平板试件一次或多次导入不同程度的塑性损伤，模拟管线钢在实际运行环境下因地质运动或工作压力下的疲劳或蠕变等引起的应力集中和塑性损伤.采用ARAMIS三维光学应变测量系统对加载过程中不同加载次数后试件表面的全场应变分布情况进行测量.考虑到试验中管线钢试件塑性损伤诱发磁场强度较小，要求磁场强度测量仪器具有较高的磁场分辨率，并且检测探头需具备较高的空间分辨率.本文选用TSC-3M-12型磁记忆检测仪如图3所示，用于试件准静态拉伸过程中应力集中部位卸载后试件表面磁记忆信号的检测.该仪器测量范围为±2 000 A/m，磁场分辨率为1 nT，空间分辨率1 mm，磁场强度相对误差为±5%.可扫描检测试件表面任意一点或沿某直线行进，同时记录磁场强度和受检对象位移坐标.图3 TSC-3M-12型磁记忆检测仪主机和传感器Fig.3 TSC-3M-12 magnetic memory detector and sensor1.3 试验方法与流程本文对单个试件进行重复多次加载导入塑性损伤，卸载后测量其累计塑性应变及磁记忆信号.具体试验流程为：1)试件拉伸前检测其初始磁场信号，明确拉伸前试件的自然磁化情况；2)使用消磁器消除试件在加工制造、运输和保存工程中的磁化履历，然后检测其消磁后的信号；3)拉伸试验机对试件导入不同程度的塑性损伤，采用光学应变测量系统实时检测试件表面的应变情况.卸载后离线检测该次的试件表面磁记忆信号，然后重复第3步骤.2 结果与讨论2.1 X80管线钢的拉伸性能本研究中各型试件的拉伸试验均采用位移控制加载，加载速率为5 mm/min.图4为X80管线钢A型试件的工程应力-应变曲线，无缺陷试件的拉伸变形可大体分为弹性变形阶段、屈服强化阶段和颈缩断裂阶段.X80管线钢标准拉伸试件断裂延伸率可达20%，其中屈服强化段超过10%，拉伸破坏呈典型的塑性断裂，表明X80管线钢韧性良好.图4 X80管线钢工程应力-应变曲线Fig.4 Engineering stress-strain curve of X80 pipeline steel根据各型试件准静态拉伸试验载荷-位移曲线，试件预设加载情况如表2所示.表2 各试件重复加载中当次加载的预设应变Table 2 Predefined strain in different loading times of different specimens %试件类型A型试件B型试件C型试件第1次加载1.01.001.0第2次加载1.51.501.5第3次加载2.01.751.5第4次加载2.51.901.5第5次加载—1.85—2.2 地磁场检测结果考虑到地磁场对试件磁记忆信号检测结果的影响，对试件所摆放位置的地磁场法向分量和切向分量进行检测.磁记忆信号如图5所示，可见试件测试位置地磁场大小几乎恒定，环境磁场单一，不会给检测结果带来明显检测误差.2.3 法向分量检测结果图6～8分别为A、B、C型试件加载前及多次重复加载后的磁记忆信号法向分量检测结果.图中黑色曲线为3种试件加载前经过消磁处理后的原始磁场法向分量检测信号，3种试件的磁记忆信号均随检测位移增大而近似线性减小，信号最大值与最小值的幅值约100 A/m，表明不同类型试件加载前的磁记忆信号分布基本相同. 由图6可知，随着加载次数的增加，A型试件磁信号法向分量(Hy)走向从平缓趋向波动，但未出现明显峰值，200 mm检测距离内磁信号变化规律类似.图5 测试位置由南向北地磁场法向分量(Hy)和切向分量(Hx)Fig.5 Normal component (Hy) and tangential component (Hx) of geomagnetic field in testing position from south to north图6 A试件法向分量结果Fig.6 Normal component of testing signal of specimen type A图7 B试件法向分量结果Fig.7 Normal component of testing signal of specimen type B图7、图8中随着加载次数的增加，B型试件与C型试件的磁信号法向分量(Hy)在位移坐标100 mm附近(即缺陷处)出现反对称双峰，随着加载次数反对称双峰渐趋明显，且磁信号在试件中心出现过零点现象.C型试件第4次加载后由于发生明显屈服，双峰值更大，过零点现象比B型试件更明显.图8 C试件法向分量结果Fig.8 Normal component of testing signal of specimen type C2.4 切向分量检测结果图9～11分别为A、B、C型试件加载前及多次重复加载后的磁记忆信号切向分量检测结果.由图9～11可见，不同类型试件加载前通过消除试件磁化履历后，原始磁场切向分量基本接近于零位，信号幅值变化在20 A/m内，波动幅度小于法向分量.图9中,随着加载次数的增加，A型试件磁场切向分量(Hx)走向从平缓趋向波动，但未出现明显的峰值，200 mm检测距离内磁信号变化规律类似.图9 A试件切向分量结果Fig.9 Tangential component of testing signal of specimen type A图10、图11 中,随着加载次数的增加，B型试件与C型试件磁信号切向分量(Hx)在位移坐标100 mm附近(即缺陷处)出现明显单峰，随着加载次数增加峰值逐渐增大.C型试件第4次加载后发生明显塑性屈服，单峰现象最为明显.图10 B试件切向分量结果Fig.10 Tangential component of testing signal of specimen type B图11 C试件切向分量结果Fig.11 Tangential component of testing signal of specimen type C3 结论本文针对X80管线钢设计了3种含不同缺陷类型的平板试件，采用自行搭建的检测试验系统，初步获取了管线钢塑性损伤与磁记忆信号之间的对应关系，得到以下结论：1)无缺陷试件随着塑性变形程度的增大，磁信号由线性规律分布趋于波动变化，但未出现明显波峰波谷.2)含穿孔或切槽缺陷试件随着加载后塑性变形的增大，磁信号法向分量在缺陷附近出现反对称双峰与过零点现象，并且该现象渐趋明显.磁信号切向分量在缺陷附近出现单峰，峰值随加载次数逐渐增大.相关力磁效应特征与缺陷类型无关.3)通过磁信号法向分量Hy和切向分量Hx是否出现波峰和波谷可用于判断集中缺陷的存在，Hy和Hx信号波峰与波谷的对称性可以被用于判断集中损伤的位置.磁信号分量的峰谷值与试件的塑性变形程度存在一定非线性关系，为油气管道X80管线钢塑性损伤程度定量评估提供参考依据.参考文献：【相关文献】[1] 李云飞，韦利明，万强，等. 管线钢半穿孔损伤的金属磁记忆检测研究[J]. 中国测试, 2015,41(6): 26-29.LI Yunfei, WEI Liming, WAN Qiang, et al. Metal magnetic memory experimental research on semi-perforated damage of pipeline steel[J]. China Measurement & Test, 2015, 41(6): 26-29.DOI：10.11857/j.issn.1674-5124.2015.06.006[2] WAN Q, WEI L, SUN L, et al. Characterization of the damage-induced magnetization for X80 steel under large deformation [J]. Electromagnetic Nondestructive Evaluation (XVIII), 2015,40: 59-66.[3] YANG L J, LIU B, CHEN L J, et al. The quantitative interpretation by measurement usingthe magnetic memory method (MMM)-based on density functional theory [J]. NDT & E International, 2013, 55:15-20.[4] 王威, 樊浩, 杨为胜, 等. 钢结构隐性损伤的磁记忆识别机理及试验研究[J]. 结构工程师, 2014,30(5): 139-145.WANG Wei, FAN Hao, YANG Weisheng, et al.Identification mechanism and experiment of metal magnetic memory in steel structure implicit damage testing[J]. Structural Engineers, 2014, 30(5): 139-145.DOI：10.15935/ki.jggcs.2014.05.021[5] 陈海龙, 王长龙, 朱红运. 基于磁梯度张量的金属磁记忆检测方法 [J]. 仪器仪表学报, 2016, 37(3): 602-609.CHEN Hailong, WANG Changlong, ZHU Hongyun. Metal magnetic memory test method based on magneticgradient tensor [J]. Chinese Journal of Scientific Instrument, 2016, 37(3): 602-609.[6] DOUBOV A A. Diagnostics of equipment and constructions strength with usage of magnetic memory [J]. Inspection Diagnostics, 2001, 35(6): 19-29.[7] JILES D C. Theory of magneto mechanical effect [J]. J Appl Phys, 1995, 28(8): 1537-1546.[8] JILES D C, LI L. A new approach to modeling the magneto mechanical effect[J]. Journal of Applied Physics, 2004, 95(11): 7058-7060.[9] 黄松岭，李路明，施克仁，等. 地磁场激励下残余应力分布的磁检测方法 [J]. 清华大学学报(自然科学版), 2002, 42(11): 1426-1428.HUANG Songling, LI Luming,SHI Keren, et al. Magnetic testing method of residual stress distribution by geomagnetic excitation [J]. Journal of Tsinghua University(Science and Technology), 2002, 42(11): 1426-1428.[10] 方发胜，张利明，李新蕾，等.静拉应力作用下Q235钢磁记忆检测的试验研究[J].无损探伤, 2013, 37(3)：7-10.FANG Fasheng, ZHANG Liming, LI Xinlei, et al.Experimental study on magnetic memory testing of Q235 steel under static tensile stress [J]. Nondestructive Testing, 2013, 37(3)：7-10.[11] 王威，易术春，苏三庆，等.建筑钢试件拉伸应力与其磁记忆效应漏磁场梯度的对应关系研究[J].西安建筑科技大学学报(自然科学版), 2015, 47(3):341-346.WANG Wei, YI Shuchun, SU Sanqing, et al. Research on the relationship between magnetic flux leakage gradient by metal magnetic memory effect and tensile stress of building steel specimen [J]. Journal of Xi′an University of Architecture & Technology (Natural Science Edition), 2015, 47(3):341-346.DOI：10.15986/j.1006-7930.2015.03.006[12] 任吉林，陈曦，罗生彩，等.高周疲劳损伤的磁记忆二维检测研究[J].航空学报, 2012,33(6):1147-1155.REN Jilin, CHEN Xi, LUO Shengcai, et al.Research of high-cycle fatigue damage by two-dimensional magnetic memory testing [J]. Acta Aeronautica ET Astronautica Sinica, 2012, 33(6):1147-1155.[13] 王慧鹏，董世运，董丽虹，等.不同应力集中系数下磁记忆信号的影响因素研究[J].材料工程, 2010, 38(12):35-38.WANG Huipeng, DONG Shiyun, DONG Lihong, et al.Study on influence factors of magnetic memory signals under different stress concentration factors [J]. Journal of Materials Engineering, 2010, 38(12):35-38.[14] WAN Q, WEI L M, LI Y F. Dependence of damage-induced magnetization on the plastic deformation for X80 steel [J]. Applied Mechanics and Materials, 2013, 330: 106-111.[15] LI Yunfei, ZENG Xiangguo, WEI Liming, et al. Characterizations of damage-induced magnetization for X80 pipeline steel by metal magnetic memory testing [J]. International Journal of Applied Electromagnetics and Mechanics, 2017, 54(1): 23-35.。

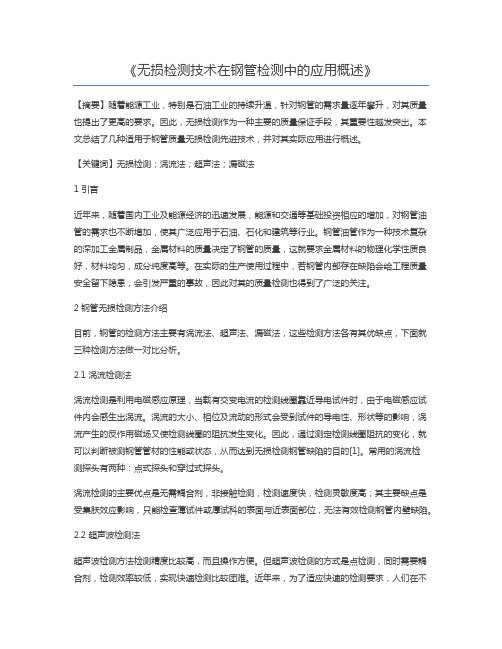

无损检测技术在钢管检测中的应用概述
《无损检测技术在钢管检测中的应用概述》【摘要】随着能源工业，特别是石油工业的持续升温，针对钢管的需求量逐年攀升，对其质量也提出了更高的要求。
因此，无损检测作为一种主要的质量保证手段，其重要性越发突出。
本文总结了几种适用于钢管质量无损检测先进技术，并对其实际应用进行概述。
【关键词】无损检测；涡流法；超声法；漏磁法1 引言近年来，随着国内工业及能源经济的迅速发展，能源和交通等基础投资相应的增加，对钢管油管的需求也不断增加，使其广泛应用于石油、石化和建筑等行业。
钢管油管作为一种技术复杂的深加工金属制品，金属材料的质量决定了钢管的质量，这就要求金属材料的物理化学性质良好，材料均匀，成分纯度高等。
在实际的生产使用过程中，若钢管内部存在缺陷会给工程质量安全留下隐患，会引发严重的事故，因此对其的质量检测也得到了广泛的关注。
2 钢管无损检测方法介绍目前，钢管的检测方法主要有涡流法、超声法、漏磁法，这些检测方法各有其优缺点，下面就三种检测方法做一对比分析。
2.1 涡流检测法涡流检测是利用电磁感应原理，当载有交变电流的检测线圈靠近导电试件时，由于电磁感应试件内会感生出涡流。
涡流的大小、相位及流动的形式会受到试件的导电性、形状等的影响，涡流产生的反作用磁场又使检测线圈的阻抗发生变化。
因此，通过测定检测线圈阻抗的变化，就可以判断被测钢管管材的性能或状态，从而达到无损检测钢管缺陷的目的[1]。
常用的涡流检测探头有两种：点式探头和穿过式探头。
涡流检测的主要优点是无需耦合剂，非接触检测，检测速度快，检测灵敏度高；其主要缺点是受集肤效应影响，只能检查薄试件或厚试科的表面与近表面部位，无法有效检测钢管内壁缺陷。
2.2 超声波检测法超声波检测方法检测精度比较高，而且操作方便。
但超声波检测的方式是点检测，同时需要耦合剂，检测效率较低，实现快速检测比较团难。
近年来，为了适应快速的检测要求，人们在不断研究超声波的耦合技术，如空气耦合、电磁超声、激光超声和直接磁致伸缩耦合等技术[2]。
