集成电路封装
集成电路芯片封装技术培训课程(ppt-35页)全
微电子技术发展对封装的要求
四、高密度化和高引脚数
高密度和高I/O数造成单边引脚间距缩短、封装难
度加大：焊接时产生短路、引脚稳定性差
解决途径：
采用BGA技术和TCP（载带）技术
成本高、难以进行外观检查等。
微电子技术发展对封装的要求
五、适应恶劣环境
密封材料分解造成IC芯片键合结合处开裂、断路
解决办法：寻找密封替代材料
Ceramic
Ceramic or
Thin Film on Ceramic
Thin Film on PWB
PWB-D
•Integration to
BEOL
•Integration in
Package level
PWB-Microation at
System level
1、电源分配：传递电能-配给合理、减少电压损耗
2、信号分配：减少信号延迟和串扰、缩短传递线路
3、提供散热途径：散热材料与散热方式选择
4、机械支撑：结构保护与支持
5、环境保护：抵抗外界恶劣环境（例：军工产品）
确定封装要求的影响因素
成本
外形与结构
产品可靠性
性能
类比：人体器官的构成与实现
微电子封装技术的技术层次
芯片，但两类芯片的可靠性和成本不同。
封装材料
芯片封装所采用的材料主要包括金属、陶瓷、
高分子聚合物材料等。
问题：如何进行材料选择？
依据材料的电热性质、热-机械可靠性、技术和
工艺成熟度、材料成本和供应等因素。
表1.2-表1.4
封装材料性能参数
介电系数：表征材料绝缘程度的比例常数，相对值，通常介
电系数大于1的材料通常认为是绝缘材料。

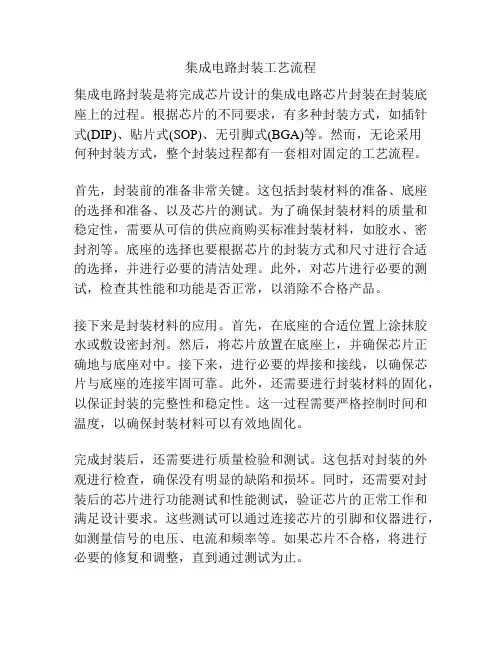

集成电路封装工艺流程
集成电路封装工艺流程集成电路封装是将完成芯片设计的集成电路芯片封装在封装底座上的过程。
根据芯片的不同要求，有多种封装方式，如插针式(DIP)、贴片式(SOP)、无引脚式(BGA)等。
然而，无论采用何种封装方式，整个封装过程都有一套相对固定的工艺流程。
首先，封装前的准备非常关键。
这包括封装材料的准备、底座的选择和准备、以及芯片的测试。
为了确保封装材料的质量和稳定性，需要从可信的供应商购买标准封装材料，如胶水、密封剂等。
底座的选择也要根据芯片的封装方式和尺寸进行合适的选择，并进行必要的清洁处理。
此外，对芯片进行必要的测试，检查其性能和功能是否正常，以消除不合格产品。
接下来是封装材料的应用。
首先，在底座的合适位置上涂抹胶水或敷设密封剂。
然后，将芯片放置在底座上，并确保芯片正确地与底座对中。
接下来，进行必要的焊接和接线，以确保芯片与底座的连接牢固可靠。
此外，还需要进行封装材料的固化，以保证封装的完整性和稳定性。
这一过程需要严格控制时间和温度，以确保封装材料可以有效地固化。
完成封装后，还需要进行质量检验和测试。
这包括对封装的外观进行检查，确保没有明显的缺陷和损坏。
同时，还需要对封装后的芯片进行功能测试和性能测试，验证芯片的正常工作和满足设计要求。
这些测试可以通过连接芯片的引脚和仪器进行，如测量信号的电压、电流和频率等。
如果芯片不合格，将进行必要的修复和调整，直到通过测试为止。
最后，封装后的芯片需要进行包装和存储。
这包括将封装的芯片放置在特定的包装盒或封装胶袋中，并进行合适的标记和标签。
同时，还需要将封装后的芯片存放在适当的环境条件下，以确保其稳定性和可靠性。
这一过程需要注意防潮、防尘和防静电等措施，以保护封装后的芯片不受外界环境的干扰。
总的来说，集成电路封装工艺流程是一个细致而复杂的过程，需要严格控制各个环节，以确保封装的质量和可靠性。
只有这样，才能生产出满足设计需求的优质封装芯片，为各种电子产品的生产和应用提供坚实的基础。
集成电路封装图
常用集成电路芯片封装图SIF JHSOP-28 QFPPLCCJLCC ZIPl 】］F8SOP-28 SOT-23 SO7曲 SOT-143 SOT-223SOJ-32L DIF-16SSOP TSSOPLDCC三极管封装图TO-92f f n l;TO-251ITO-252TQ-263TO-126T0-220TO-220FTO-302WP-3ET0P-3FT0-3PB1TOP-31.T0-3PL TO-247oJPSDIP PLCC DIP-TABDIP LCC LDCC LQFP LQFPITO-220FTO-220HSOP-28 ITO-3PFTO220 HSOP28 ITO220 ITO3PBQFP PQFP PQFPPDIPSO SO7-321QFP SC-70 SDIP SIPSOD323 SOJ SOJSOF-M&DT113SOT143 SOT223 SOT223 SOT23SOT523 SOT343 SOT SOTSTO-220TO247TO264 TO3 TO52 TO71 TO78 TO8 TO92 TO93STO-220TU'.7PCDIP JLCC TO72 STO-220 TO99 AX14 TO263 SOT89 SNAPTK FGIP SOT23 SOPTQFP TSOP TSSOP ZIP常见集成电路（）芯片的封装金属圆形封装最初的芯片封装形式。
引脚数。
散热好，价格高，屏蔽性能良好，主要用于高档产品。
PZIP塑料ZIP型封装引脚数。
散热性能好，多用于大功率器件。
单列直插式封装引脚中心距通常为，引脚数，多数为定制产品。
造价低且安装便宜，广泛用于民品。
双列直插式封装绝大多数中小规模均采用这种封装形式，其引脚数一般不超过个。
适合在板上插孔焊接，操作方便。
塑封应用最广泛。
双列表面安装式封装引脚有形和形两种形式，中心距一般分和两种，引脚数。
体积小，是最普及的表面贴片封装。

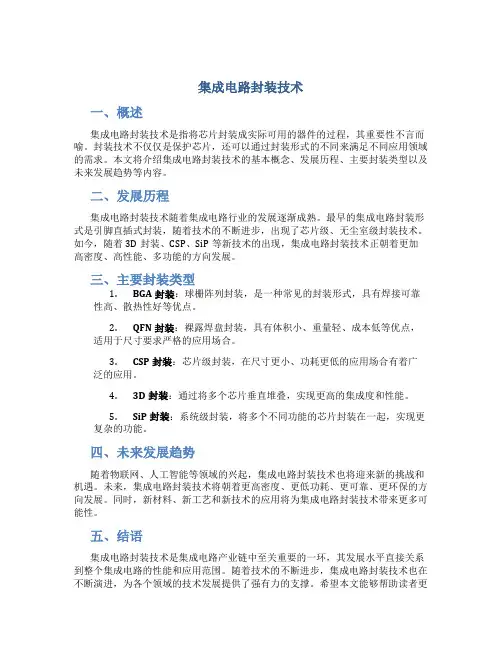

集成电路封装技术
集成电路封装技术一、概述集成电路封装技术是指将芯片封装成实际可用的器件的过程，其重要性不言而喻。
封装技术不仅仅是保护芯片，还可以通过封装形式的不同来满足不同应用领域的需求。
本文将介绍集成电路封装技术的基本概念、发展历程、主要封装类型以及未来发展趋势等内容。
二、发展历程集成电路封装技术随着集成电路行业的发展逐渐成熟。
最早的集成电路封装形式是引脚直插式封装，随着技术的不断进步，出现了芯片级、无尘室级封装技术。
如今，随着3D封装、CSP、SiP等新技术的出现，集成电路封装技术正朝着更加高密度、高性能、多功能的方向发展。
三、主要封装类型1.BGA封装：球栅阵列封装，是一种常见的封装形式，具有焊接可靠性高、散热性好等优点。
2.QFN封装：裸露焊盘封装，具有体积小、重量轻、成本低等优点，适用于尺寸要求严格的应用场合。
3.CSP封装：芯片级封装，在尺寸更小、功耗更低的应用场合有着广泛的应用。
4.3D封装：通过将多个芯片垂直堆叠，实现更高的集成度和性能。
5.SiP封装：系统级封装，将多个不同功能的芯片封装在一起，实现更复杂的功能。
四、未来发展趋势随着物联网、人工智能等领域的兴起，集成电路封装技术也将迎来新的挑战和机遇。
未来，集成电路封装技术将朝着更高密度、更低功耗、更可靠、更环保的方向发展。
同时，新材料、新工艺和新技术的应用将为集成电路封装技术带来更多可能性。
五、结语集成电路封装技术是集成电路产业链中至关重要的一环，其发展水平直接关系到整个集成电路的性能和应用范围。
随着技术的不断进步，集成电路封装技术也在不断演进，为各个领域的技术发展提供了强有力的支撑。
希望本文能够帮助读者更好地了解集成电路封装技术的基本概念和发展趋势，为相关领域的研究和应用提供一定的参考价值。
集成电路封装与封装技术进展与挑战
集成电路封装与封装技术进展与挑战集成电路封装与封装技术是现代电子产业中至关重要的一环，它对电路性能的稳定性、可靠性和尺寸紧凑性等方面都起到了关键作用。
随着科技的不断发展，封装与封装技术也在不断进步与演变，同时也面临着一些挑战。
一、集成电路封装的发展20世纪70年代，集成电路封装技术处于起步阶段，常见的封装形式是DIP（Dual Inline Package）和TO（Transistor Outline）等形式。
这些封装方式体积庞大，占据大量的空间，制约了集成电路的发展。
在80年代初，芯片的集成度不断提高，对封装技术也提出了更高的要求。
为了解决封装体积大的问题，引入了PLCC （Plastic Leaded Chip Carrier）和PGA（Pin Grid Array）等新型封装技术。
这些技术不仅能够以更小的尺寸实现更高的集成度，而且还能够提高电路的可靠性和耐热性能。
到了90年代，为了满足半导体工艺短板和市场需求的不断提高，传统二维封装开始不再适应集成电路的发展需求。
于是开始出现三维封装技术的研究，如BGA（Ball Grid Array）和CSP（Chip Scale Package）等封装技术应运而生。
这些封装方式不仅实现了电路更高的集成度和更小的体积，而且还提高了电路的散热和信号传输能力。
进入21世纪，人们对集成电路封装技术提出了更高的要求。
在追求更高集成度和更小体积的同时，还要保证封装的可靠性和可制造性。
为此，现代集成电路封装技术不仅在封装材料、封装工艺和封装结构上做了大量的创新和研究，还开始引入了新的封装材料和封装工艺，如无铅封装技术、微机电系统封装技术等，以满足不同应用领域的需求。
二、集成电路封装技术的挑战尽管集成电路封装技术取得了巨大的发展，但仍面临着一些挑战。
首先，封装技术需要不断适应集成电路的快速发展。
集成度和功耗的不断增加意味着封装在制造工艺和材料上要有更高的要求。
如何实现更高的集成度和更小的体积，同时保证封装的可靠性和可制造性，是一个重要的挑战。

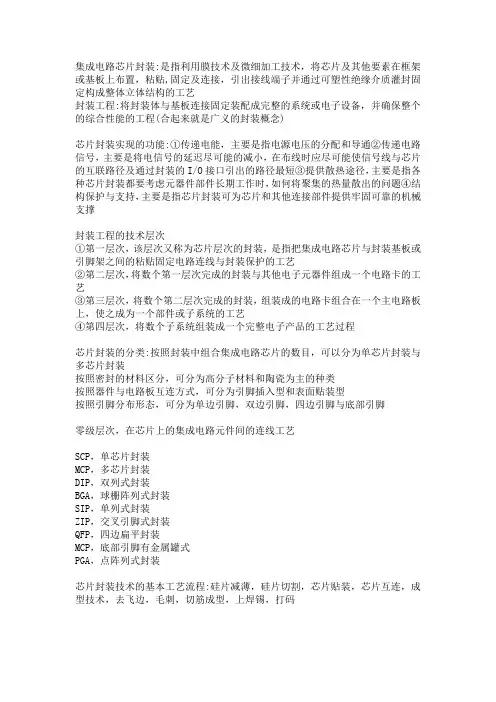

集成电路封装与测试
集成电路芯片封装:是指利用膜技术及微细加工技术，将芯片及其他要素在框架或基板上布置，粘贴,固定及连接，引出接线端子并通过可塑性绝缘介质灌封固定构成整体立体结构的工艺封装工程:将封装体与基板连接固定装配成完整的系统或电子设备，并确保整个的综合性能的工程(合起来就是广义的封装概念)芯片封装实现的功能:①传递电能，主要是指电源电压的分配和导通②传递电路信号，主要是将电信号的延迟尽可能的减小，在布线时应尽可能使信号线与芯片的互联路径及通过封装的I/O接口引出的路径最短③提供散热途径，主要是指各种芯片封装都要考虑元器件部件长期工作时，如何将聚集的热量散出的问题④结构保护与支持，主要是指芯片封装可为芯片和其他连接部件提供牢固可靠的机械支撑封装工程的技术层次①第一层次，该层次又称为芯片层次的封装，是指把集成电路芯片与封装基板或引脚架之间的粘贴固定电路连线与封装保护的工艺②第二层次，将数个第一层次完成的封装与其他电子元器件组成一个电路卡的工艺③第三层次，将数个第二层次完成的封装，组装成的电路卡组合在一个主电路板上，使之成为一个部件或子系统的工艺④第四层次，将数个子系统组装成一个完整电子产品的工艺过程芯片封装的分类:按照封装中组合集成电路芯片的数目，可以分为单芯片封装与多芯片封装按照密封的材料区分，可分为高分子材料和陶瓷为主的种类按照器件与电路板互连方式，可分为引脚插入型和表面贴装型按照引脚分布形态，可分为单边引脚，双边引脚，四边引脚与底部引脚零级层次，在芯片上的集成电路元件间的连线工艺SCP，单芯片封装MCP，多芯片封装DIP，双列式封装BGA，球栅阵列式封装SIP，单列式封装ZIP，交叉引脚式封装QFP，四边扁平封装MCP，底部引脚有金属罐式PGA，点阵列式封装芯片封装技术的基本工艺流程:硅片减薄，硅片切割，芯片贴装，芯片互连，成型技术，去飞边，毛刺，切筋成型，上焊锡，打码芯片减薄：目前硅片的背面减薄技术主要有磨削，研磨，干式抛光，化学机械平坦工艺，电化学腐蚀，湿法腐蚀，等离子增强化学腐蚀，常压等离子腐蚀等芯片切割:刀片切割，激光切割(激光半切割，激光全切割)激光开槽加工是一种常见的激光半切割方式芯片贴装也称为芯片粘贴，是将IC芯片固定于封装基板或引脚架芯片的承载座上的工艺过程。
集成电路封装的发展过程
集成电路封装的发展过程一、前言集成电路（芯片）是现代电子产品中不可或缺的关键元器件，其封装技术的发展对于电子产业的进步起到了重要的推动作用。
本文将从早期无封装技术的起源开始，详细介绍集成电路封装技术的发展过程，包括无封装、酮脂封装、双列直插封装、贝式封装、表面贴装封装等。
二、无封装技术早期的集成电路没有封装，芯片上的晶体管、电阻等元件都是裸露在外的。
这种技术不仅制作过程繁琐且易受潮气、灰尘等物质的侵入，因此可靠性较差。
同时，由于无法进行自动化生产，生产效率非常低下。
三、酮脂封装技术为了解决无封装技术的问题，人们开始研究封装技术，其中最早的一种是酮脂封装。
它使用酮脂作为封装材料，将芯片封装在酮脂内部，然后将整个芯片封装在塑料或金属外壳中。
酮脂封装技术大大提高了芯片的可靠性和抗干扰能力，并且在生产过程中可以实现一定程度的自动化。
四、双列直插封装技术随着集成电路的不断发展，芯片上的晶体管等元件数量越来越多，因此单列直插封装无法满足需要。
于是，双列直插封装技术应运而生。
它的特点是芯片上的引脚分布在两侧，并且通过排针与外部电路连接，方便焊接和插拔。
双列直插封装技术的出现使得集成电路的应用更加广泛。
五、贝式封装技术随着电子设备的体积不断缩小，对芯片封装的紧凑性要求也越来越高。
贝式封装技术应运而生。
贝式封装是一种球栅阵列封装，它将晶片直接焊接在针脚上，然后用焊球进行连接。
这种封装方式紧凑，可以将引脚数量大大增加，提高了集成电路的集成度和性能。
六、表面贴装封装技术随着电子产品的小型化趋势，传统的插针封装方式无法满足需求。
表面贴装封装技术应运而生。
表面贴装封装技术将芯片直接贴在印刷电路板的表面，通过焊接等方式与电路板连接。
这种封装技术可以大大减小电子产品的尺寸，提高产品的可靠性和集成度。
七、总结集成电路封装技术的发展经历了从无封装到酮脂封装、双列直插封装、贝式封装、表面贴装封装等多个阶段。
每一种封装技术的出现都提升了集成电路的可靠性、集成度和性能。
集成电路封装技术封装工艺流程介绍
集成电路封装技术封装工艺流程介绍集成电路封装技术是指将芯片封装在塑料或陶瓷封装体内，以保护芯片不受外界环境的影响，并且方便与外部电路连接的一种技术。
封装工艺流程是集成电路封装技术的核心内容之一，其质量和工艺水平直接影响着集成电路产品的性能和可靠性。
下面将对集成电路封装技术封装工艺流程进行介绍。
1. 芯片测试首先，芯片在封装之前需要进行测试，以确保其性能符合要求。
常见的测试包括电性能测试、温度测试、湿度测试等。
只有通过测试的芯片才能进行封装。
2. 芯片准备在封装之前，需要对芯片进行准备工作，包括将芯片固定在封装底座上，并进行金线连接。
金线连接是将芯片的引脚与封装底座上的引脚连接起来，以实现与外部电路的连接。
3. 封装材料准备封装材料通常为塑料或陶瓷，其选择取决于芯片的性能要求和封装的环境条件。
在封装之前，需要将封装材料进行预处理，以确保其表面光滑、清洁，并且具有良好的粘附性。
4. 封装封装是整个封装工艺流程的核心环节。
在封装过程中，首先将芯片放置在封装底座上，然后将封装材料覆盖在芯片上，并通过加热和压力的方式将封装材料与封装底座紧密结合。
在封装过程中，需要控制封装温度、压力和时间，以确保封装材料与芯片、封装底座之间的结合质量。
5. 封装测试封装完成后，需要对封装产品进行测试，以确保其性能和可靠性符合要求。
常见的封装测试包括外观检查、尺寸测量、焊接质量检查、封装材料密封性测试等。
6. 封装成品通过封装测试合格的产品即为封装成品，可以进行包装、贴标签、入库等后续工作。
封装成品可以直接用于电子产品的生产和应用。
总的来说，集成电路封装技术封装工艺流程是一个复杂的过程，需要精密的设备和严格的工艺控制。
只有通过合理的工艺流程和严格的质量控制，才能生产出性能优良、可靠性高的集成电路产品。
随着科技的不断进步，集成电路封装技术也在不断创新和发展，以满足不断变化的市场需求。
相信随着技术的不断进步，集成电路封装技术将会迎来更加美好的发展前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、DIP双列直插式封装DIP(DualIn－line Package)是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。
采用DIP封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。
当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。
DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。
DIP封装具有以下特点：1.适合在PCB(印刷电路板)上穿孔焊接，操作方便。
2.芯片面积与封装面积之间的比值较大，故体积也较大。
Intel系列CPU中8088就采用这种封装形式，缓存(Cache)和早期的内存芯片也是这种封装形式。
SIP:单列直插式封装.该类型的引脚在芯片单侧排列,引脚节距等特征与DIP基本相同.ZIP:Z型引脚直插式封装.该类型的引脚也在芯片单侧排列,只是引脚比SIP粗短些,节距等特征也与DIP基本相同.S-DIP:收缩双列直插式封装.该类型的引脚在芯片两侧排列,引脚节距为1.778 mm,芯片集成度高于DIP.SK-DIP:窄型双列直插式封装.除了芯片的宽度是DIP的1/2以外,其它特征与DIP 相同.PGA:针栅阵列插入式封装.封装底面垂直阵列布置引脚插脚,如同针栅.插脚节距为2.54 mm或1.27mm,插脚数可多达数百脚.用于高速的且大规模和超大规模集成电路.SOP:小外型封装.表面贴装型封装的一种,引脚端子从封装的两个侧面引出,字母L状.引脚节距为1.27mm.MSP:微方型封装.表面贴装型封装的一种,又叫QFI等,引脚端子从封装的四个侧面引出,呈I字形向下方延伸,没有向外突出的部分,实装占用面积小,引脚节距为1.27mm.二、PQFP塑料方型扁平式封装和PFP塑料扁平组件式封装QFP（Plastic Quad Flat Package）四方扁平封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大型集成电路都采用这种封装形式，其引脚数一般在100个以上。
用这种形式封装的芯片必须采用SMD（表面安装设备技术）将芯片与主板焊接起来。
采用SMD安装的芯片不必在主板上打孔，一般在主板表面上有设计好的相应管脚的焊点。
将芯片各脚对准相应的焊点，即可实现与主板的焊接。
用这种方法焊上去的芯片，如果不用专用工具是很难拆卸下来的。
引脚端子从封装的两个侧面引出,呈L字形,引脚节距为1.0mm,0.8mm,0.65mm,0.5mm,0.4mm,0.3mm,引脚可达300脚以上.PFP（Plastic Flat Package）方式封装的芯片与QFP方式基本相同。
唯一的区别是QFP一般为正方形，而PFP既可以是正方形，也可以是长方形。
QFP/PFP封装具有以下特点：1.适用于SMD表面安装技术在PCB电路板上安装布线。
2.适合高频使用。
3.操作方便，可靠性高。
4.芯片面积与封装面积之间的比值较小。
Intel系列CPU中80286、80386和某些486主板采用这种封装形式。
TQFP封装三、PGA插针网格阵列封装PGA(Pin Grid Array Package)芯片封装形式在芯片的内外有多个方阵形的插针，每个方阵形插针沿芯片的四周间隔一定距离排列。
根据引脚数目的多少，可以围成2-5圈。
安装时，将芯片插入专门的PGA插座。
为使CPU能够更方便地安装和拆卸，从486芯片开始，出现一种名为ZIF的CPU插座，专门用来满足PGA封装的CPU在安装和拆卸上的要求。
ZIF(Zero Insertion Force Socket)是指零插拔力的插座。
把这种插座上的扳手轻轻抬起，CPU就可很容易、轻松地插入插座中。
然后将扳手压回原处，利用插座本身的特殊结构生成的挤压力，将CPU的引脚与插座牢牢地接触，绝对不存在接触不良的问题。
而拆卸CPU芯片只需将插座的扳手轻轻抬起，则压力解除，CPU 芯片即可轻松取出。
PGA封装具有以下特点：1.插拔操作更方便，可靠性高。
2.可适应更高的频率。
Intel系列CPU中，80486和Pentium、Pentium Pro均采用这种封装形式。
四、BGA球栅阵列封装随着集成电路技术的发展，对集成电路的封装要求更加严格。
这是因为封装技术关系到产品的功能性，当IC的频率超过100MHz时，传统封装方式可能会产生所谓的“Crosstalk交调失真干扰”现象，而且当IC的管脚数大于208 Pin时，传统的封装方式有其困难度。
因此，除使用QFP封装方式外，现今大多数的高脚数芯片（如图形芯片与芯片组等）皆转而使用BGA(Ball Grid Array Package)封装技术。
BGA一出现便成为CPU、主板上南/北桥芯片等高密度、高性能、多引脚封装的最佳选择。
BGA:球栅阵列封装.表面贴装型封装的一种,在PCB的背面布置二维阵列的球形端子,而不采用针脚引脚.焊球的节距通常为1.5mm,1.0mm,0.8mm,与PGA相比,不会出现针脚变形问题.BGA封装技术又可详分为五大类：1.PBGA（Plasric BGA）基板：一般为2-4层有机材料构成的多层板。
Intel系列CPU 中，Pentium II、III、IV处理器均采用这种封装形式。
2.CBGA（CeramicBGA）基板：即陶瓷基板，芯片与基板间的电气连接通常采用倒装芯片（FlipChip，简称FC）的安装方式。
Intel系列CPU中，Pentium I、II、Pentium Pro处理器均采用过这种封装形式。
3.FCBGA（FilpChipBGA）基板：硬质多层基板。
4.TBGA（TapeBGA）基板：基板为带状软质的1-2层PCB电路板。
5.CDPBGA（Carity Down PBGA）基板：指封装中央有方型低陷的芯片区（又称空腔区）。
BGA封装具有以下特点：1.I/O引脚数虽然增多，但引脚之间的距离远大于QFP封装方式，提高了成品率。
2.虽然BGA的功耗增加，但由于采用的是可控塌陷芯片法焊接，从而可以改善电热性能。
3.信号传输延迟小，适应频率大大提高。
4.组装可用共面焊接，可靠性大大提高。
BGA封装方式经过十多年的发展已经进入实用化阶段。
1987年，日本西铁城（Citizen）公司开始着手研制塑封球栅面阵列封装的芯片（即BGA）。
而后，摩托罗拉、康柏等公司也随即加入到开发BGA的行列。
1993年，摩托罗拉率先将BGA 应用于移动电话。
同年，康柏公司也在工作站、PC电脑上加以应用。
直到五六年前，Intel公司在电脑CPU中（即奔腾II、奔腾III、奔腾IV等），以及芯片组（如i850）中开始使用BGA，这对BGA应用领域扩展发挥了推波助澜的作用。
目前，BGA已成为极其热门的IC封装技术，其全球市场规模在2000年为12亿块，预计2005年市场需求将比2000年有70%以上幅度的增长。
五、CSP芯片尺寸封装随着全球电子产品个性化、轻巧化的需求蔚为风潮，封装技术已进步到CSP(Chip Size Package)。
它减小了芯片封装外形的尺寸，做到裸芯片尺寸有多大，封装尺寸就有多大。
即封装后的IC尺寸边长不大于芯片的1.2倍，IC面积只比晶粒（Die）大不超过1.4倍。
CSP:芯片级封装.一种超小型表面贴装型封装,其引脚也是球形端子,节距为0.8mm,0.65mm,0.5mm等.CSP封装又可分为四类：1.Lead Frame Type(传统导线架形式)，代表厂商有富士通、日立、Rohm、高士达（Goldstar）等等。
2.Rigid Interposer Type(硬质内插板型)，代表厂商有摩托罗拉、索尼、东芝、松下等等。
3.Flexible Interposer Type(软质内插板型)，其中最有名的是Tessera公司的microBGA，CTS的sim-BGA也采用相同的原理。
其他代表厂商包括通用电气（GE）和NEC。
4.Wafer Level Package(晶圆尺寸封装)：有别于传统的单一芯片封装方式，WLCSP是将整片晶圆切割为一颗颗的单一芯片，它号称是封装技术的未来主流，已投入研发的厂商包括FCT、Aptos、卡西欧、EPIC、富士通、三菱电子等。
CSP封装具有以下特点：1.满足了芯片I/O引脚不断增加的需要。
2.芯片面积与封装面积之间的比值很小。
3.极大地缩短延迟时间。
CSP封装适用于脚数少的IC，如内存条和便携电子产品。
未来则将大量应用在信息家电（IA）、数字电视（DTV）、电子书（E-Book）、无线网络 WLAN／GigabitEthemet、ADSL／手机芯片、蓝芽（Bluetooth）等新兴产品中。
六、MCM多芯片模块为解决单一芯片集成度低和功能不够完善的问题，把多个高集成度、高性能、高可靠性的芯片，在高密度多层互联基板上用SMD技术组成多种多样的电子模块系统，从而出现MCM(Multi Chip Model)多芯片模块系统。
MCM具有以下特点：1.封装延迟时间缩小，易于实现模块高速化。
2.缩小整机/模块的封装尺寸和重量。
3.系统可靠性大大提高。
结束语总之，由于CPU和其他超大型集成电路在不断发展，集成电路的封装形式也不断作出相应的调整变化，而封装形式的进步又将反过来促进芯片技术向前发展。
PLCC是一种塑料有引脚(实际为J形引脚)的片式载体封装(也称四边扁平J形引脚封装QFJ (quad flat J-lead package))，所以采用片式载体是因为有时在系统中需要更换集成电路，因而先将芯片封装在一种载体(carrier)内，然后将载体插入插座内，载体和插座通过硬接触而导通的。
这样在需要时，只要在插座上取下载体就可方便地更换另一载体。
PLCC:无引线塑料封装载体.一种塑料封装的LCC.也用于高速,高频集成电路封装.CLCC称陶瓷无引脚式载体封装(实际有引脚但不伸出。
它是镶嵌在陶瓷管壳的四侧通过接触而导通)。
有时也称为CLCC，但通常不加C。
在陶瓷封装的情况下。
如对载体结构和引脚形状稍加改变，载体的引脚就可直接与PCB板进行焊接而不再需要插座。
这种封装称为LDCC即陶瓷有引脚片式载体封装。
用于高速,高频集成电路封装.TAB封装技术是先在铜箔上涂覆一层聚酰亚胺层。
然后用刻蚀方法将铜箔腐蚀出所需的引脚框架；再在聚酰亚胺层和铜层上制作出小孔，将金属填入铜图形的小孔内，制作出凸点(采用铜、金或镍等材料)。
由这些凸点与芯片上的压焊块连接起来，再由铸塑技术加以包封。
它的优点是由于不存在内引线高度问题．因而封装厚度很薄，此外可获得很小的引脚节距(如0.5mm，0.25 mm)而有1000个以上的引脚等，但它的成本较高，因而其应用受到限制。
SVP:表面安装型垂直封装.表面贴装型封装的一种,引脚端子从封装的一个侧面引出,引脚在中间部位弯成直角,弯曲引脚的端部与PCB键合,为垂直安装的封装.实装占有面积很小.引脚节距为0.65mm,0.5mm .SOJ:小外形J引脚封装.表面贴装型封装的一种,引脚端子从封装的两个侧面引出,呈J字形,引脚节距为1.27mm.TCP:带载封装.在形成布线的绝缘带上搭载裸芯片,并与布线相连接的封装.与其他表面贴装型封装相比,芯片更薄,引脚节距更小,达0.25mm,而引脚数可达500针以上.贴片电阻常见封装有9种，用两种尺寸代码来表示。
