300MW机组继电保护信息子站系统设计方案
300MW级抽水蓄能机组继电保护原理优化研究

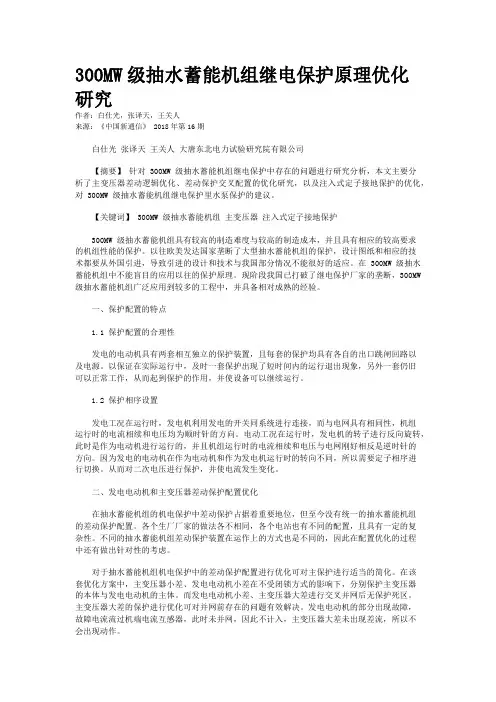

300MW级抽水蓄能机组继电保护原理优化研究作者：白仕光，张译天，王关人来源：《中国新通信》 2018年第16期白仕光张译天王关人大唐东北电力试验研究院有限公司【摘要】针对 300MW 级抽水蓄能机组继电保护中存在的问题进行研究分析，本文主要分析了主变压器差动逻辑优化、差动保护交叉配置的优化研究，以及注入式定子接地保护的优化，对 300MW 级抽水蓄能机组继电保护里水泵保护的建议。
【关键词】 300MW 级抽水蓄能机组主变压器注入式定子接地保护300MW 级抽水蓄能机组具有较高的制造难度与较高的制造成本，并且具有相应的较高要求的机组性能的保护。
以往欧美发达国家垄断了大型抽水蓄能机组的保护，设计图纸和相应的技术都要从外国引进，导致引进的设计和技术与我国部分情况不能很好的适应。
在 300MW 级抽水蓄能机组中不能盲目的应用以往的保护原理。
现阶段我国已打破了继电保护厂家的垄断，300MW 级抽水蓄能机组广泛应用到较多的工程中，并具备相对成熟的经验。
一、保护配置的特点1.1 保护配置的合理性发电的电动机具有两套相互独立的保护装置，且每套的保护均具有各自的出口跳闸回路以及电源。
以保证在实际运行中，及时一套保护出现了短时间内的运行退出现象，另外一套仍旧可以正常工作，从而起到保护的作用，并使设备可以继续运行。
1.2 保护相序设置发电工况在运行时，发电机利用发电的开关同系统进行连接，而与电网具有相同性，机组运行时的电流相续和电压均为顺时针的方向。
电动工况在运行时，发电机的转子进行反向旋转，此时是作为电动机进行运行的，并且机组运行时的电流相续和电压与电网刚好相反是逆时针的方向。
因为发电的电动机在作为电动机和作为发电机运行时的转向不同，所以需要定子相序进行切换。
从而对二次电压进行保护，并使电流发生变化。
二、发电电动机和主变压器差动保护配置优化在抽水蓄能机组的机电保护中差动保护占据着重要地位，但至今没有统一的抽水蓄能机组的差动保护配置。
4X300MW火电厂继电保护及防雷设计

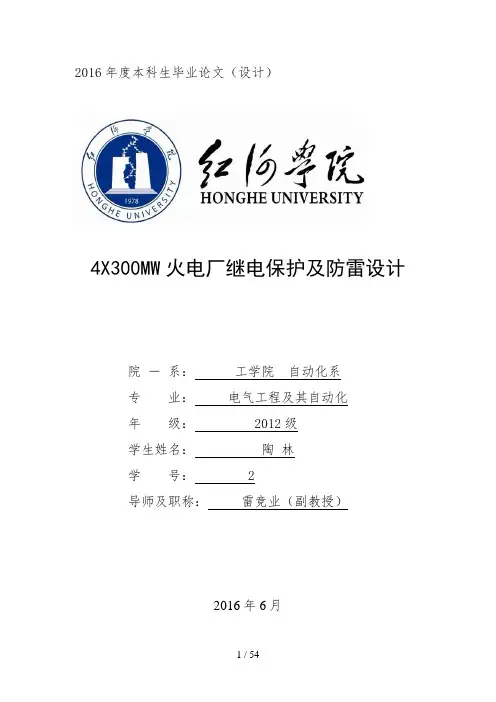

2016年度本科生毕业论文（设计）4X300MW火电厂继电保护及防雷设计院－系：工学院自动化系专业：电气工程及其自动化年级： 2012级学生姓名：陶林学号： 2导师及职称：雷竞业（副教授）2016年6月2016 Annual Graduation Thesis (Project) of the College Undergraduate4X300MW Relay protection and lightning protection design of thermal power plantDepartment:Colleg of EngineeringMajor: Electrical Engineering and AutomationGrade: 2012Student’s Name:Tao LinStudent No:2Tutor: Lei Jing Ye (associate proessor)June, 2016毕业论文（设计）原创性声明本人所呈交的毕业论文（设计）是我在导师的指导下进行的研究工作及取得的研究成果。
据我所知，除文中已经注明引用的内容外，本论文（设计）不包含其他个人已经发表或撰写过的研究成果。
对本论文（设计）的研究做出重要贡献的个人和集体，均已在文中作了明确说明并表示谢意。
作者签名：陶林日期： 2016/5/4毕业论文（设计）授权使用说明本论文（设计）作者完全了解红河学院有关保留、使用毕业论文（设计）的规定，学校有权保留论文（设计）并向相关部门送交论文（设计）的电子版和纸质版。
有权将论文（设计）用于非赢利目的的少量复制并允许论文（设计）进入学校图书馆被查阅。
学校可以公布论文（设计）的全部或部分内容。
保密的论文（设计）在解密后适用本规定。
作者签名：陶林指导教师签名：雷竞业日期： 2016/5/4 日期： 2016/5/4陶林毕业论文（设计）答辩委员会(答辩小组)成员名单摘要此次的毕业论文是对4X300MW火力发电厂的继电保护及防雷的保护进行的设计。
300mw继电保护课程设计

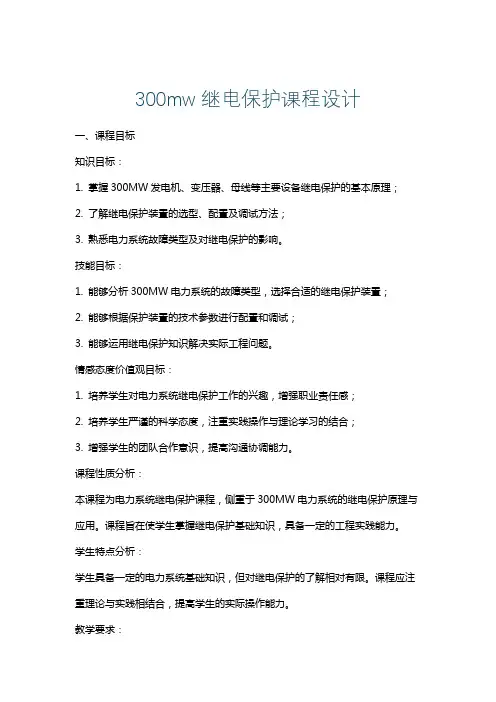

300mw继电保护课程设计一、课程目标知识目标：1. 掌握300MW发电机、变压器、母线等主要设备继电保护的基本原理；2. 了解继电保护装置的选型、配置及调试方法；3. 熟悉电力系统故障类型及对继电保护的影响。
技能目标：1. 能够分析300MW电力系统的故障类型，选择合适的继电保护装置；2. 能够根据保护装置的技术参数进行配置和调试；3. 能够运用继电保护知识解决实际工程问题。
情感态度价值观目标：1. 培养学生对电力系统继电保护工作的兴趣，增强职业责任感；2. 培养学生严谨的科学态度，注重实践操作与理论学习的结合；3. 增强学生的团队合作意识，提高沟通协调能力。
课程性质分析：本课程为电力系统继电保护课程，侧重于300MW电力系统的继电保护原理与应用。
课程旨在使学生掌握继电保护基础知识，具备一定的工程实践能力。
学生特点分析：学生具备一定的电力系统基础知识，但对继电保护的了解相对有限。
课程应注重理论与实践相结合，提高学生的实际操作能力。
教学要求：1. 注重启发式教学，引导学生主动思考；2. 结合实际工程案例，提高学生的实践能力；3. 定期进行课堂讨论，培养学生的沟通表达能力；4. 加强课后练习，巩固所学知识。
二、教学内容1. 继电保护基本原理- 发电机保护原理- 变压器保护原理- 母线保护原理2. 继电保护装置选型与配置- 不同类型继电保护装置的适用范围及特点- 继电保护装置的选型方法- 继电保护装置的配置原则3. 继电保护调试与维护- 继电保护装置的调试方法- 继电保护装置的维护与检修- 故障诊断与处理4. 电力系统故障分析- 故障类型及特点- 故障对继电保护的影响- 故障诊断方法5. 实践教学环节- 继电保护装置认识实习- 继电保护装置操作实训- 故障分析与处理案例讨论教学内容安排与进度：第一周：继电保护基本原理（1-2章）第二周：继电保护装置选型与配置（3章）第三周：继电保护调试与维护（4章）第四周：电力系统故障分析（5章）第五周：实践教学环节（6章）教材章节关联：本教学内容与教材《电力系统继电保护》相关章节紧密关联，涵盖了教材第1章至第6章的核心内容，确保教学内容的科学性和系统性。
毕业设计--300MW火力发电厂高备变继电保护设计
摘要电力系统是发展国民经济不可缺少的一种宝贵能源，它在各个领域中已获得了广泛的应用，离开了电力，要想实现人类社会的物质文明和精神文明是根本不可能的，要实现国家的现代化也是办不到的。
因此电力系统的安全运行，及合理建设方式，涉及到国家经济和文化的发展。
毕业设计也是大学的最后一个教学环节，通过设计可以巩固所学到的专业理论知识，包括设计原则，设计步骤，和设计方法。
由于本人将要到电力系统工作，为更好的熟悉设备及掌握继电方面的知识，因此毕业设计选择方向为火力发电厂继电保护。
本次设计要完成2×300MW火力发电厂高备变继电保护设计主要包括电厂运行方式分析、短路电流计算、电厂各设备继电保护配置、整定计算（选择不同的设备进行），绘制的图纸主要由全厂主接线图、保护配置图、保护交流回路展开图、保护直流回路展开图，在内容上力求清楚、层次分明。
我的这次设计主要采用的保护有瓦斯保护、变压器差动保护、复合电压启动的过电流保护、过负荷保护等其他保护。
本次设计是我们在校期间进行的最后一个非常重要的综合性实践教学环节，也是我们学生全面运用所学基础理论、专业知识对实际问题进行设计（或研究）的综合性训练，同时还是我们将来走向工作岗位而奠定的基本实践。
通过本次设计可以增强我们运用所学知识解释实际问题的能力和创新能力，以便更好地适应工作的需要。
电力系统继电保护的设计与配置是否合理，直接影响电力系统的安全运行，故选择保护方式时，满足继电保护的基本要求。
选择保护方式和正确的整定计算，以保证电力系统的安全运行。
关键词电力系统，继电保护，高备变AbstractThe electrical power system develops the national economy essential one kind of precious energy, it has obtained the widespread application in each domain, left the electric power, if wants to realize human society's material civilization and the spiritual civilization is simply impossible, must accomplish the national modernization also not to be able to accomplish. Therefore the electric power series's safe operation, and the reasonable construction way, involves to the state economy and the cultural development.Graduated from the University of the final design is also a teaching aspect, through the design can be learned from the consolidation of major theoretical knowledge, including design principles, design steps and design methods. I want to because of the power system will work for a better familiar with the equipment and the knowledge master relay, so select the direction of graduate design of relay protection for the coal-fired power plants.This design must complete 2*300MW Thermal power plant Gao Beibian the relay protection design mainly to include the power plant movement way analysis, the short-circuit current computation, the power plant various equipment relay protection disposition, the installation computation (choice different equipment to carry on), the plan blueprint mainly by the entire factory owner wiring diagram, the protection disposition chart, the protection exchange return route developed view, the protection cocurrent return route developed view, makes every effort in the content to be clear, to be each level clearly demarcated.My this design mainly uses the protection has the gas to protect, the transformer differential motion protection, the compound voltage to start the current protection, the load protection and so on other protections.This design is we in school period carries on last very important comprehensive practice teaching link, is also our student utilizes comprehensively studies the basic theory, the specialized knowledge carries on the design to the actual problem (or research) the comprehensive training, simultaneously we in the future will move toward the basic practice which the operating post will establish. May strengthen us through this design to utilize studies the knowledge explanation actual problem ability and innovation ability, with the aim of meeting the work need well.The electrical power system relay protection's design and disposes whether reasonably, immediate influence electrical power system's safe operation, when choice guard mode, satisfies the relay protection the essential requirements. The choice guard mode and the correct installation computation, guarantee electrical power system's safe operation.Key Words electrical power system, relay protection, Gao Beibian目录摘要 (I)ABSTRACT (II)引言 (1)第1章电气主接线 (2)1.1电气主接线 (2)1.2电气主接线的原则 (2)1.2.1电气主接线的基本要求：........................................................................................ - 2 -1.2.2 电气主接线的选择 (3)第2章运行方式...................................................................................................................... - 4 -第3章保护配置 (6)3.1发电机保护配置方案 (6)3.1.1 发电机的故障及不正常运行状态 (6)3.1.2 发电机的保护配置 (7)3.2主变压器的保护配置方案 (8)3.2.1 变压器故障分析 (8)3.2.2 变压器保护配置 (8)3.3母线保护配置方案 (10)3.3.1 母线故障类型......................................................................................................... - 10 -3.3.2 母线保护配置......................................................................................................... - 10 -3.4高备变保护配置. (10)3.4.1 高备变保护配置..................................................................................................... - 10 -3.4.2 变压器保护原理说明............................................................................................. - 12 -第4章短路电流计算............................................................................................................ - 20 -4.1参数计算. (20)4.2短路计算 (20)4.3保护整定计算 (22)4.3.1 变压器差动保护计算整定..................................................................................... - 22 -4.3.2 复合电压起动的过电流保护的整定计算............................................................. - 24 -4.3.3 过负荷保护的整定计算......................................................................................... - 24 -结论........................................................................................................................................ - 25 -致谢........................................................................................................................................ - 26 -参考文献.................................................................................................................................. - 27 -附录........................................................................................................................................ - 28 -（A1.1）一次主接线图 . (28)（A1.2）厂用备用变保护配置图 (28)（A1.3）厂用备用变保护交流回路展开图 (28)（A1.4）厂用备用变保护直流回来展开图 (28)引言本次设计要完成2×300MW火力发电厂继电保护及自动装置设计主要包括电厂运行方式分析、短路电流计算、电厂各设备继电保护及自动装置的配置、整定计算（选择不同的设备进行），绘制图纸等内容。
厂站端继电保护故障信息处理系统子站配置方案的探讨
FUJIAN DIAN LI YU DIANG ONG第28卷第1期2008年3月IS S N 1006-0170CN 35-1174/TM厂站端继电保护故障信息处理系统子站配置方案的探讨林红(福建省电力勘测设计院,福建福州350003)摘要:分析了发电厂、变电站继电保护设备的布置方式,提出继电保护故障信息处理系统子站的配置方案。
关键词:继电保护故障信息处理系统;子站配置中图分类号:TM764,TM77文献标识码:A文章编号:1006-0170(2008)01-0042-031引言在厂站端配置继电保护故障信息处理系统子站设备是为了将发电厂、变电站内不同种类的保护及故障录波器装置通过网络连接起来,把采集到的信息进行规约转换,实现厂站内信息采集以及与主站、辅站的通信。
目前,福建省已经建立了继电保护故障信息处理系统主站、各地调辅站。
根据要求,新建厂站必须建立继电保护故障信息处理系统子站,旧的厂站应结合技术改进,逐步建立子站。
发电厂或变电站的总平布置因电气设备选型和布置方案(如AIS 配电装置、GIS 配电装置、户内配电装置和户外配电装置)的不同而不同,总平布置和运行习惯决定了继电保护设备的布置方式(分散就地布置、集中布置和相对集中布置),而继电保护设备的布置直接影响着继电保护故障信息处理系统子站的信息采集和子站的配置方案。
为了提高子站系统运行的可靠性并降低造价,必须根据继电保护设备的布置方式设计子站配置方案。
本文对发电厂或变电站继电保护设备的布置方式进行分析,提出厂站端继电保护故障信息处理系统子站配置方案。
2继电保护设备布置方式2.1变电站继电保护设备布置方式2.1.1分散就地布置采用AIS 配电装置的变电站,电气设备为敞开式,设备占地多,总平面积大。
为节省电缆并减少电气量的衰减和损耗,继电保护设备大都就地分散布置,即采用继电保护小室。
5V 变电站一般设500kV 、220kV 继电保护小室和主变继电保护小室;220kV 变电站一般设220kV 、110kV 继电保护小室和主变继电保护小室。
2×300MW电厂主系统继电保护设计
*****学院毕业设计（论文）题目2×300MW电厂主系统继电保护设计系别电力工程系专业电气工程及其自动化班级****姓名***指导教师***下达日期2011 年2 月21 日设计时间自2011 年 2 月21日至2011 年6 月26 日毕业设计（论文）任务书一、设计题目：1、题目名称2×300MW电厂主系统继电保护的设计2、题目来源现场与教学结合二、目的和意义通过设计，使学生了解大机组保护、母线保护、高压线路保护的发展水平和发展趋势；掌握它们的设计、配置、选型和整定计算；熟悉它们在现场的使用情况，达到理论与实践相结合；同时，也使学生将各门专业课所学的知识能够融会贯通，达到学以致用之目的。
三、原始资料1．电厂电气主接线,见附图。
2．发电机、主变、厂变、等各元件有关参数：发电机：汽轮300MW 20kV 10189A 0.85 17.7％主变： SFP10-370000/550 370MVA 550-2×2.5/20kV YN,d11 14%高厂变：SFF10-40000/20 40/25-25MVA D,do-do 20±2×5%/6.3-6.3kV Ud1-2=16%励磁变：ZSC9-3050/20 20+5%/0.83kV 3050kVA Ud＝7.5% Yd11启备变：SFFZ10-40000/110 40/25-25MVA 110±8×1.25/6.3-6.3KVYN,d11-d11 Ud1-2=18%3．系统参数：Sj=1000MVA, Xmax/Xmin=0.18/0.15 , Xomax/Xomin=0.25/0.2 .4．各保护厂家说明书；5．系统：大方式0.1182 小方式0.42025Sj=1000MV A Uj=550KV 21KV 6.3KV四、设计说明书应包括的内容1．各主要元件保护的配置原则；2．所选保护的原理、特点说明；3．对所选保护的评价；4．对本次设计的评价。
300MW发电机—变压器组的继电保护配置
300MW发电机—变压器组的继电保护配置冯普锋摘要：本论文主要论述了目前我国300MW发电机—变压器组继电保护配置与设计。
阐述了继电保护专业对于保证电力系统安全稳定运行的重要意义和作用，首先从保证电网安全稳定运行的角度出发，如何配置发电机—变压器单元机组的继电保护，进一步提高电力系统稳定性为目的，从大型发电机组制造结构、新材料应用、各参数变化及适应电网运行等问题提出了对大型发电机组继电保护装置更高的要求。
本文从继电保护配置、动作原理、设备选型、整定计算等四个方面进行了详细论述，特别是根据保证电力网的稳定性和电力系统反措的要求，对继电保护进行了双重优化，增加了失灵保护、电网零序电压、零序电流保护、阻抗保护等，并对上述保护整定计算原则进行阐述。
本论文较好的应用了发电机、变压器保护基本理论知识，针对大容量发电机变压器组的基本特征，分析原始资料，充分保证电力系统安全稳定运行，着重运用新技术和新产品，实现了发变组的正常安全可靠运行。
关键词：发变组继电保护设计配置整定计算1.大型发电机组的继电保护1.1大型机组运行的特点及常见故障(1).大型机组由于容量的增加，不论在设计参数，还是制造结构等方面都有一些新的特点，随着材料有效利用率的提高，造成机组的惯性常数明显下降，发电机的热容量与铜损、铁损之比也显著下降，使机组易于失步，因此，大型机组更有装设失步保护的必要。
机组热容量的下降直接影响定子转子过负荷的能力，为了在确保大型机组安全运行的条件下，充分发挥机组的过负荷能力，定子绕组和转子绕组的过负荷保护不能再沿用以往的定时限继电器，而是采用反时限特性的过负荷保护。
(2).随着容量的增加和电机参数的变化，主要是xd、xd’、xd〃等电抗的普遍增大，而定子绕组的电阻相对减小，这些参数的变化导致下述结果：（a）xd〃增大使短路电流水平相对下降，要求继电保护有更高的灵敏系数。
（b）xd的增加使发电机的静稳储备系数减小，因此，在系统受到扰动或发电机发生低励故障时，很容易失去静态稳定。
300MW汽轮发电机继电保护双重化改造-7页文档资料
300MW汽轮发电机继电保护双重化改造汽轮发电机在电力系统中占据重要的地位，对系统运行的稳定性和安全性起着举足轻重的影响。
但是由于大型发电机的造价较高且结构复杂，一旦在运行过程中遭到破坏，就会造成很大的经济损失，此外对发电机故障维修需要耗费较长的时间，因此加大了维修的难度。
可见，需要对未实现保护双重化的发电机继电保护进行双重化改造，并综合考虑各个因素的影响，提高继电保护和自动装置运行的准确性和可靠性。
1 300MW汽轮发电机继电保护系统概述1.1 系统构成300MW汽轮发电机的继电保护系统主要分为三个部分，即微机运动装置、上位机系统以及线路保护装置。
这三个部分共同牵制着发电机继电保护的性能，进而对整个电力系统的运行起着至关重要的影响。
微机运动装置是该系统的核心部件，主要是以CPU分布处理技术为指导，并且每一个模片都是在自己单片机的作用下完成自己的工作。
其系统图如下：在串行总线的作用下，主CPU实现对各个功能模件的管理，并实现与上位机监控系统的连接。
模件负责对数据的采集、输入以及输出控制，并将数据传送给主CPU，同时通讯模件在多口的RAM总线的支持下，将现场的运行情况传送给相应的调度端，实现对现场工作运行情况的遥控和遥调。
上位机是借助工业控制机对系统进行统一的管理，主要包括事故打印机、报表打印机以及显示器等，主要是完成系统运行的数据显示、调整发电机的运行负荷、召唤历史曲线、事故越限报警以及报表打印等工作。
线路保护装置分为硬件和软件两大部分，其中发电机保护系统是独立于线路保护装置的系统，有着非常重要的作用，具有多重保护功能。
1.2 系统特点300MW汽轮发电机继电保护系统在电力系统发挥了重要的作用，主要是因为该系统具有明显的优势：首先，软件和硬件结构呈现模块化，这样提高了总线的兼容性，形成了档次不同和容量不同的装置，不仅降低了设计的难度，还为系统的维护提供了便利，特别是中断式工作方式的应用，极大了提高了电力系统的运行效率；其次，大大的提高了系统运行的可靠性，特别是在分布处理技术的指导下，单个模片发生故障不会对整个系统造成影响，并且在软件系统的支持下，可以对出现的故障进行自动回复，独立性和可靠性强；此外，系统具有实时监控功能和事故记录功能，可以实现对故障的详细记录，并且故障处理程序可以在故障发生时，发出跳闸的命令，大大的减少了人为因素对故障分析的干扰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
300MW机组继电保护信息子站系统设计方案华电国际十里泉电厂邵波摘要本文通过介绍华电国际十里泉电厂继电保护故障信息子站系统设计方案.详述了继电保护故障信息子站系统实现的功能及技术特点，客观分析了建立该系统时应注意的几个问题。
【关键词】继电保护；故障信息子站；设计方案前言目前电力系统调度自动化（SCADA/EMS）系统及相关技术已经非常成熟，电力网络一次系统运行监控、管理、分析的自动化水平已经得到空前的发展和进步。
继电保护、安全自动装置和故障录波器等（以下称“二次设备”）作为实现电网自动化系统的智能终端装置，其本身的信息化、智能化水平也很高，但从调度运行管理的角度讲，对于二次装置的设备管理、运行状态监视、动作定值整定、以及对二次装置所记录的电网异常或故障信息的综合有效运用分析等，仍然较普遍处于较低的自动化水平，无法满足调度运行管理自动化的要求。
本文通过华电国际十里泉电厂现场实际，提出了适合我厂的继电保护故障信息子站系统设计方案。
客观分析了建立该系统时应注意的几个问题。
继电保护故障信息子站系统的建立，实现了在电力系统发生故障后将完整的保护装置动作报告和录波报告迅速传送到省调、地调及相关继电保护部门，使所有关心故障状况的人员，能及时、准确地掌握电网的故障情况，提高事故的分析处理水平。
同时，实现了基层保护人员在日常运行中对全网微机型保护和录波装置运行状况的动态、实时监测，大大提高了系统保护装置的健康运行水平。
目录一、继电保护故障信息子站系统介绍 (4)（一）主要功能 (4)（二）硬件系统说明 (5)（三）软件系统概要 (6)（四）主要技术特点 (8)二、设计方案 (9)（一）我厂简介 (9)（二）二次设备介绍 (9)（三）设计方案 (9)（四）调试方案 (10)三、信息子站在运行中的问题 (10)（一）旧型号保护问题 (10)（二）保护厂家通讯规约理解不一样 (11)（三）施工分期进行 (11)（四）施工分期行 (11)（五）信息子站主机柜、采集柜本身问题 (11)结束语 (12)参考文献 (12)附录 (12)一、继电保护故障信息子站系统介绍（一）主要功能我厂继电保护故障信息子站系统选用山大电力有限公司生产的SDL-8003型继电保护故障信息系统SDL-8003作为构成继电保护及故障信息系统（Power System Relay and Fault Information System , PRFIS。
通常由主站系统、变电站子站系统、二次设备构成）的变电站层的子站系统，其主要功能如下：1）数据汇集和转发：作为变电站内保护、录波器等二次设备与PRFIS主站系统互联的“通信网关”，可以在节省通信资源、减小通信处理瓶颈的前提下，实现主站与二次设备之间的有效数据通信。
2)数据缓冲：其内部配有小型数据库系统，可以实现故障数据的缓冲处理，从而，增强整个PRFIS系统的安全可靠性。
3)数据预处理：可实现部分信息预处理功能（如信息过滤等），一方面，减轻主站系统的负担，同时可以提高数据处理的效率。
屏蔽设备的多样性，提高整个PRFIS系统的可维护性和可扩充性：SDL-8003配有通讯规约库，可以“即插即用”式地接入不同厂家、不同型号的二次设备，同时对主站屏蔽接入二次设备的多样性，以保证整个PRFIS系统的可维护性、可扩充性及开放性。
由SDL-8003子站系统组成的继电保护及故障信息系统结构如图所示：（二）硬件系统说明SDL-8003主机硬件系统的设计系统采用了当今最流行的嵌入式硬件系统的设计思想，采用PC104 单板计算机作为系统运算和管理核心，整个硬件系统大大减小了体积，同时提高可靠性。
它具有以下特点： 1) 主机装置化:整个系统只有2U 高度，具有典型的装置化特点。
功耗低。
整个装置功耗不超过15W ，无需任何风扇进行散热。
可接键盘、显示器。
根据需要使用标准的显示器和PS2键盘。
支持220V 交直流电。
外形尺寸符合标准机柜要求，可直接安装在机柜上。
录波器N录波器1 子站主机省调中心远程接入设备或M O D E M公用电话网或 电力数据网串行线或以太网以太网 或 串行线以太网或串行线…国内保护 国外保护…地调中心 G P SR S -232站内终端站内 自动化系统远程终端S D L -8003产品网络结构示意图2)板卡厂家:CPU板卡选用世界著名厂家的板卡，设计科学，保证了装置的整体可靠性。
3)接口板的特点:接口板由专业人员进行设计，具有以下特点：a)422/485/232多种通讯方式兼容。
可以通过不同的连接方式，在一个端口中实现多种通讯方式转换，无需任何跳线。
b)通讯串口与主板卡实现光电隔离设计。
所有的通讯端口均采用了光电隔离技术，保证了SDL-8003主机运行时不会受到外界的干扰，串口接口芯片均可以抗1500V静电放电强度。
c)串口联接采用RJ45接口，方便可靠。
使用该种接口方式，不仅能保证连接的可靠性，同时也能提供了连接的方便性。
装置外观图如下所示：（三）软件系统概要为实现SDL-80003的整体设计目标，充分保证系统的可靠性、可扩充性、可维护性及开放性，SDL-8003子站系统重点考虑其软件体系结构设计，采用分层、分布式系统模型，对上（主站系统）可以实现装置本身的“即插即用”，对下可以实现“即插即用”地接入任意厂家、任意型号的二次设备。
SDL-8003软件体系结构如图2所示，其关键软件构件包括：1）端口处理线程（含可配置的通信规约处理程序）2）主处理进程3)数据库管理系统4)事件处理程序5)基于IEC 61850 的 webservice 服务器SDL-8003同时提供了丰富的软件工具，可以就地或远程实现在线监控、数据维护、远程调试、图形编辑、数据分析等丰富、实用的功能。
主处理进程端口处理线程可配置规约处理端口处理线程可配置规约处理端口处理线程可配置规约处理子站（基于IEC 61850 信息模型的）CORBA 对象组件IEDLDLN IEDLDLN端口处理线程可配置规约处理DBMS端口处理线程可配置规约处理至事件处理服务器CORBA 服务器（支持分布式系统结构）事件处理抽象通信接口服务映射（支持基于IEC 60870 103 等的通信服务）物理IED物理IED物理物理中间设备PRFIS主站系统子站应用软件向上通信向下通信（四）主要技术特点1）双引导启动每台SDL-8003主机均配有一块DOM（电子盘），一块硬盘。
每块盘中均可独立启动和引导，保证了系统启动、运行的可靠性。
2）天生的病毒免疫能力由于SDL-8003主机采用嵌入式linux操作系统，几乎没有什么病毒能感染SDL-8003主机，从而保证了SDL-8003主机在健康的“绿色环境”下运行。
3）极高的安全性。
SDL-8003主机系统本身自带防火墙和数据加密功能，可以抵御网络中其它程序对其的攻击和窃取。
同时通过防火墙的设置，可严格限制未经授权的用户对SDL-8003主机的操作，保证了SDL-8003主机能在安全的环境下工作。
4）信息采集的完备性。
子站采集站内保护/录波器的信息，并完备地保存在本地。
5）信息传输的有效性。
采集的信息经过本地智能预处理，只把经过滤后的信息上传，从而实现信息传输和处理的有效性。
6）管理/维护的便捷性。
本系统可远程进行维护与管理，完全满足变电站无人值守化和网络化信息处理的发展趋势及要求。
7）系统运行的可靠性。
系统完全装置化，可象保护装置一样可靠运行，无需人为干预。
8）无需添加任何硬件设备，就能完全支持VPN技术。
二、设计方案（一）我厂简介十里泉电厂是一座建厂32年的老厂。
现拥有 140MW机组一台、300MW机组两台。
升压站系统分为110KV系统、220KV甲站系统、220KV乙站系统.输电线路：110KV线路5条、220KV线路11条.（二）二次设备介绍1）二次设备分布我厂涉网二次设备主要集中分布140MW机组主控室、300MW机组集控室、220KV乙站网控室三处.2）二次设备自动化化水平较低二次设备经过不断更新改造，仍然不能适应电网需求.有些保护装置不具备联网条件.十里泉电厂保护装置一览表如下屏编保护屏名称型号生产厂家安装地点号1 #5发变组保护WFBZ-01 国电南自140MW机组主控室2 220KV甲站线路RCS-900、LFP-900 南瑞140MW机组主控室3 220KV甲站线路PSL-602、PSL603 国电南自140MW机组主控室4 220KV甲站母差RCS-915AS 南瑞140MW机组主控室5 220KV甲站高频切机RCS-994 南瑞140MW机组主控室6 220KV甲站故障录波器WDGL-Ⅲ山大电力140MW机组主控室7 110KV线路保护CSL-162B 四方140MW机组主控室8 #6、#7发变组保护RCS-985 南瑞300MW机组主控室9 220KV乙站线路RCS-900、LFP-900 南瑞220KV乙站网控室10 220KV乙站线路PSL-602、PSL603 国电南自220KV乙站网控室11 220KV乙站母差RCS-915AS 南瑞220KV乙站网控室12 220KV乙站故障录波器WDGL-V/X 山大电力220KV乙站网控室（三）设计方案1）硬件安装根据我厂实际，在140MW机组主控室、300MW机组集控室分别安装子站采集柜一台。
在220KV乙站网控室安装子站主机柜一台. 2）布线施工a)主机柜与采集柜之间用光缆联接b)主机柜与光端机房之间用光纤连接。
在光端机房装设接口转换装置.c)主机柜、采集柜与保护之间用网线联接（四）调试方案a)敷设光纤连接信息子站主机屏和各个小室采集屏，设备初步调试保证继电保护信息管理系统各部分连接正常。
b)敷设网线，连接信息子站至保护设备屏，尽量采用点对点通讯，避免一个保护出现问题造成通道堵塞。
c)设置保护装置通讯地址，装置地址在设置的时候保证全站唯一，取值范围在1～254之间.重启复归保护设备，固化装置地址。
d)设置信息子站串口通讯及网络参数，和保护建立通讯连接，通过信息系统后台软件设置通讯点表，并核对点表的正确性保证设备正运行。
e)通过后台软件测试通讯，调取保护设备所支持的定值、模拟量、开关变位信息获取保护录波，并核对正确性。
三、信息子站在运行中的问题（一）旧型号保护问题信息子站在现场调试，尤其是像我厂改造的时候最麻烦的就是碰到一些老型号的保护，如： #1主变保护、#2主变保#5发电机保护采用南自WFBZ-01保护不具备通讯条件或者功能支持比较弱，无法满足现在多继电保护信息多样化的支持。
（二）保护厂家通讯规约理解不一样我厂二次设备厂家很多，因为各个保护厂家对于通讯规约的理解不一样，在通讯的时候会造成通讯的困难，信息子站系统提前和保护厂家协商提前做好相关规约的联调测试工作，将会大大减轻工程难度。
