空气开关与漏电保护器一、空气开关和漏电保护器1、空气开关。
空气开关是通常的叫法,学名应该称为空气断路器，简称为空断或空开，是以空气为灭弧介质的,控制电气回路的分合开关。
空气开关具有多种保护功能,业主可以根据需要选择不同的功能组合，如短路保护、过载（电流）保护、分励控制、欠压保护等.短路保护和过载（电流）保护是基本配置，分励控制和欠压保护是选配功能，可以根据需要选配。
空气开关是过流保护，不带漏电功能,只有在过流或短路时掉闸.电气线路过电流（包括短路），如不切断电源，则电气线路会发热、起火或产生强烈电弧引燃其他易燃物，从而造成电气火灾.空气开关是由于电路中电流过大（电路短路或用电设备总功率过大都有可能引起电流过大）而自动关掉开关，切断电路。
2、漏电保护器。
简称漏电开关，又叫漏电断路器，按其保护功能和用途，一般可分为：漏电保护继电器、漏电保护开关和漏电保护插座三种类型。
是电路中漏电电流超过预定值时能自动动作的开关,主要是用来在设备发生漏电故障时防止人身发生触电事故进行的人身触电保护,具有过载和短路保护功能。
（1）漏电保护器适用于电源中性点直接接地或经过电阻、电抗接地的低压配电系统.对于电源中性点不接地的系统，则不宜采用漏电保护器。
（2)漏电保护器分为电压型（已趋淘汰）和电流型两类.电流型又分为电磁型和电子型两种。
目前市场供应的漏电断路器绝大多数是电子型。
电磁型和电子型漏电开关的区别.二者原理不同，但目的一样，都是提供漏电保护。
电磁式的最大特点是:抗干扰能力强，可靠性高，动作功能不受电源电压影响,但结构复杂，价格高；通俗地说，不需电源也能正常工作。
电子式的特点是：容易实现高灵敏度,结构简单，调整方便,价廉;但抗干扰能力差,动作功能受电源电压影响。
电压低了或缺了一相或两相电时，内部线路板就不工作了，产品也就失去了保护功能.西方发达国家通常用电磁式漏电断路器。
但国内有些厂家为了降低成本,在同一款产品将电磁式改为电子式，外观一模一样（识别：用一根电源线来测试，也就是0V测试，能动作就是电磁式的,如需另加电源才能测试的是电子式）。
家用照明空开选择多大的合适!正常使用10A就够了!
家用照明空开选择多大的合适！正常使用
10A就够了！
家用空气开关根据线路用途不一样选用的。
空气开关,(断路器) ，全称自动空气断路器，也称空气开关，是一种常用的低压保护电器，可实现短路、过载等功能。
断路器在家庭供电中作总电源保护开关或分支线保护开关用。
当住宅线路或家用电器发生短路或过载时，它能自动跳闸，切断电源，从而有效的保护这些设备免受损坏或防止事故扩大；家庭一般用二极（即2P）断路器作总电源保护，用单极（1P）作分支保护；断路器的额定电流如果选择的偏小，则断路器易频繁跳闸，引起不必要的停电，如选择过大，则达不到预期的保护效果，因此家装断路器，正确选择额定容量电流大小很重要。
一般小型断路器规格主要以额定电流区分6A，10A，16A，20A，25A，32A，40A，50A，63A，80A，100A等。
比如：照明线路正常使用10A的空气开关，排插座线路使用16A的空气开关，热水器和空调选用20A或25A，总闸选用63A 。
1。
cjr3-25使用说明书
cjr3-25使用说明书空气断路器（自动开关）是断路器的一种。
绝缘介质为空气。
是用手动（或电动）合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于500V以下的交、直流装置中，在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流。
它的主要作用一般在正常情况下，过电流脱扣器的衔铁是释放着的；一旦发生严重过载或短路故障时，与主电路串联的线圈就将产生较强的电磁吸力把衔铁往下吸引而顶开锁钩，使主触点断开。
欠压脱扣器的工作恰恰相反，在电压正常时，电磁吸力吸住衔铁，主触点才得以闭合。
一旦电压严重下降或断电时，衔铁就被释放而使主触点断开。
当电源电压恢复正常时，必须重新合闸后才能工作，实现了失压保护。
空气断路器工作原理自动空气断路器也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。
它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能和，是低压配电网中一种重要的保护电器。
自动空气断路器具有多种保护功能（过载、短路、欠电压保护等）、动作值可调、分断能力高、操作方便、安全等优点，以目前被广泛应用。
自动空气断路器的主触点是靠手动操作或电动合闸的。
主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。
当电路欠电压时，欠电压脱扣器的衔铁释放。
也使自由脱扣机构动作。
分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。
空气断路器（自动开关）是断路器的一种。
绝缘介质为空气。
是用手动（或电动）合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于500V以下的交、直流装置中，在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流。
万能式自动空气断路器解说
万能式自动空气断路器又称自动空气开关，在正常运行时，作为接通和断开主电路的开关电器；在不正常运行时，可用来对主电路进行过载、短路和欠压保护，自动断开电路。
所以，万能式自动空气断路器既是一种开关电器，又是一种保护电器。
船用万能式自动空气断路器，主要是用作船舶发电机的主开关。
它既可作为发电机的主电路通断用，又可作为发电机的继电保护装置用。
所以，它是船舶电站中一个十分重要的电器。
国内外制造的船舶用发电机主开关的形式很多，结构不尽相同，但其基本原理大同小异。
目前，我国生产的船用万能式自动空气断路器主要有ＤＷ９４、ＤＷ９５、ＤＷ９８和引进产品ＡＨ型等几种。
自动空气断路器从结构上看，一般由触头系统、灭弧室、操作机构、自由脱扣机构等组成。
触头系统一般由二到三组触头组成。
在闭合时通过的额定电流是由主触头承担的，为避免主触头在接通和断开电路时被大电流产生的电弧灼伤，还设有弧触头。
有些大容量开关还设有一组预接触头（副触头），它们的动作顺序是：在合闸时，先接通弧触头，然后接通预接触头，最后才是主触头；在分闸时，先断开主触头，然后是预接触头，最后才是弧触头，电弧均产生在弧触头上，因此，触头系统的设计，应保证有足够的电动稳定性，具有电动力补偿，即短路电流所产生的电动力不是减弱而是加强触头的压力。
灭弧装置灭弧装置是由铁质栅片和绝缘材料构成的灭弧罩组成的。
其作用是使电弧迅速熄灭，以保护触头不被电弧灼伤或熔焊，提高开关的使用寿命和工作的可靠性。
脱扣器脱扣器是自动空气开关的感受元件，当电路发生故障时，脱扣器接到信号后动作，经过自由脱扣机构使自动开关分闸。
过电流脱扣器：当过电流故障发生时，过电流线圈对应电磁铁吸力加大，使杠杆机构动作，自由脱扣机构脱扣。
一般要求开关动作的时间和过载电流成反比关系。
失压脱扣器和分励脱扣器：当欠压故障发生时，失压线圈对应电磁铁失电，吸力减小，使杠杆机构动作，自由脱扣机构脱扣。
失压脱扣器要保证在电压降到额定电压值的40％或以下时必须动作，自动开关断开。
如何选择空气开关

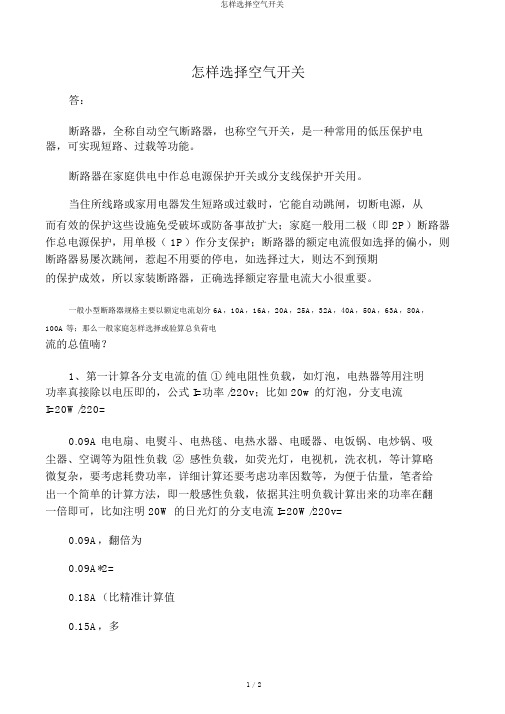

怎样选择空气开关 怎样选择空气开关 答： 断路器，全称自动空气断路器，也称空气开关，是一种常用的低压保护电器，可实现短路、过载等功能。
断路器在家庭供电中作总电源保护开关或分支线保护开关用。 当住所线路或家用电器发生短路或过载时，它能自动跳闸，切断电源，从 而有效的保护这些设施免受破坏或防备事故扩大；家庭一般用二极（即 2P）断路器作总电源保护，用单极（ 1P）作分支保护；断路器的额定电流假如选择的偏小，则断路器易屡次跳闸，惹起不用要的停电，如选择过大，则达不到预期 的保护成效，所以家装断路器，正确选择额定容量电流大小很重要。
一般小型断路器规格主要以额定电流划分 6A，10A，16A，20A，25A，32A，40A，50A，63A，80A，100A 等；那么一般家庭怎样选择或验算总负荷电 流的总值喃？
1、第一计算各分支电流的值 ① 纯电阻性负载，如灯泡，电热器等用注明功率真接除以电压即的，公式 I=功率 /220v；比如 20w 的灯泡，分支电流 I=20W/220=
0.09A 电电扇、电熨斗、电热毯、电热水器、电暖器、电饭锅、电炒锅、吸尘器、空调等为阻性负载 ② 感性负载，如荧光灯，电视机，洗衣机，等计算略微复杂，要考虑耗费功率，详细计算还要考虑功率因数等，为便于估量，笔者给出一个简单的计算方法，即一般感性负载，依据其注明负载计算出来的功率在翻一倍即可，比如注明 20W 的日光灯的分支电流 I=20W/220v=
0.09A，翻倍为 0.09A*2= 0.18A（比精准计算值 0.15A，多
1 / 2 怎样选择空气开关 0.03A）日光灯、电冰箱、电视等划为感性类 2、总负荷电流即为各分支电流之和；知道了分支电流和总电流，就能够选 择分支断路器及总闸断路器、总保险丝，总电表以及各支路电线的规格，或许验算已设计的这些电气零件的规格能否切合安全要求；还有：
为了保证安全靠谱，电气零件的额定工作电流一般应大于 2 倍所需的最大 负荷电流；别的，在设计、选择电气零件时，还要考虑到此后用电负荷增添的可能性，为此后需求留有余量
空开断路器规格型号【汇总】
在生活中，我们经常都会用到空气开关。
空气开关又被叫做空气断路器，是属于断路器当中的一种。
我们比较能够常见的空气开关一般分为家用和工业用，而且型号以及规格众多。
如果没有查阅过专业的资料，很难记着这些型号，很多人缺乏一些专业知识，在选择上就会犯难。
那么小编接下来就为大家简单的分类以及大概空气开关规格型号介绍，教你如果去选择一款适合家用而且又安全的空气开关。
空气开关的型号：C D 65 D代表动力，C代表照明。
一、目前家庭使用DZ系列的空气开关（带漏电保护的小型断路器），常见的有以下型号/规格：C16、C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、8500W热水器要用C40的空开。
二、工业上常见的型号有：动力电路用DW和DZ型分20，32，50，63，80，100，125，160，250，400，600，800，1000...(单位A)。
空开的额定电流有几安培至几百安培如10安的和600安的，但是普通的DZ47－63系列的最大电流63安，分为5 10 16（15）20 25 32（30）40 50 60（63）。
三、空气开关要点：1、空气开关额定电压大于等于线路额定电压；2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流。
例：DZ47-60A C25：DZ47---系列微型断路器（还有很多系列，基本都是厂家命名的）LE-----带漏电脱扣功能60-----框架等级为60AC------瞬时脱扣过流倍数按照明类，如5~7或7~10倍，D为动力型10~14倍四、空气开关是用来保护电线及防止火灾，所以是要根据电线的大小选配的而不是根据电器的功率选配的。
如果空气开关选用太大就不用保护电线，当电线超载空气开关仍不会跳，就会为家庭安全带来隐患。
所以应该先检查电线的大小，如果电线允许更大的空气开关则可以换大一点的空气开关。
断路器、空气开关、负荷开关的区别划分
断路器和空气开关的区别划分低压断路器可分为低压塑壳断路器和低压框架式断路器，前者用于低压小电流，后者用于低压大电流，其中的低压塑壳断路器俗称自动空气开关。
中国国家标准GB14048。
2中的几个定义（强制标准，想详细了解低压断路器就看这个标准）：1。
断路器：能接通、承载和分断正常电路条件下的电流，也能在规定的非正常电路（例如短路）下接通、承载一定时间和分断电流的一种机械开关电器。
2。
塑壳式断路器：具有一个用模压绝缘材料制成的外壳作为断路器整体部件的断路器。
3。
空气断路器：触头在大气压力的空气中断开和闭合的断路器4。
真空断路器：触头在高真空管中断开和闭合的断路器因塑壳式断路器一般使用空气作为灭弧介质，因此有空气开关的俗称，但空气开关的说法其实并不严谨，因开关与断路器是不同的两个概念。
从作用看：1、空气开关一般在小电流电路中主要起“隔离”和“保护装置”的作用，也叫自动开关，也叫空气断路器；2、断路器有很好的灭弧能力，在电路短路大电流情况下，自动跳闸；在高电压、大电流电路中，常用作停电、送电，接通、断开负荷的操作电器；1。
电压等级的区别:一般空气开关合用的电压等级为500V以下，而断路器通常可以合用于220V以上的各电压等级。
2。
遮断电流的能力不同:一般断路器能承受的负荷及短路电流更大些。
3。
灭弧介质和方式的区别:断路器的灭弧介质和方式不但有空气断路器，还有真空断路器，多油断路器，少油断路器，六氟化硫断路器等。
4。
配套设备的区别:一般相对于空开来讲断路器的丈量，逻辑及执行部门的机构所配套的设备更复杂一些。
断路器有真空断路器和SF6断路器等多种型号，它的开断电流要比普通的空气开关大，开断容量也要更大，真空断路器一般用于6KV的系统，SF6断路器用于500KV 变电站，两者都用直流110V作为控制电源，由控制信号触发才会动作，一般的空开用在380/220系统，相当于刀闸。
负荷开关、隔离开关和断路器的区别发表时间:2010-12-5 19:50:05来源:福建东方电器深圳办事处作者:航添点击:126次负荷开关是可以带负荷分断的，有自灭弧功能。
空气开关型号规格表
空气开关型号规格表空气开关又名空气断路器，是断路器的一种。
是一种只要电路中电流超过额定电流就会自动断开的开关。
空气开关是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。
一、家庭常见的空气开关型号目前家庭使用DZ系列的空气开关,常见的有以下空气开关规格型号：C16、C25、C32、C40、C60、C80、C100、C120等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装6500W热水器要用C32,安装7500W、8500W热水器要用C40的空开。
二、工业上常见的型号有：动力电路用DW和DZ型分20,32,50,63,80,100,125,160,250,400,600,800,1000...(单位A)三、举例说明：空开有很多种产品，但是其型号的标法大致相同。
让人很容易理解，但是不同公司的名称不同导致同种产品名称也不同。
但是标法还是相同的。
下面以××空开产品为例介绍空开的型号规格。
举例:1、××M6-63C32/1其中××---一企业代号(××)、M6-一产品型号、63-一一壳架等级、C---一使用类别:照明电路(或者一般电路)、32-一一额定电流、1----一1P(1极)、空开××W66-400/3、××W万能自动空气断路器、6-设计代号；“-400”一额定电流(A)；“/3”-3极。
2、空气开关(断路器)的极性和表示方法单极220V切断火线(小型断路器)；双极220V火线与零线同时切断(DPN零线火线双进双出断路器)；三级380V三相线全部切断；四级380V三相火线一相零线全部切断。
①照明回路一般选择10-16A微断。
②插座回路一般选择16-20A的微断漏电。
③空调回路一般选择16-25A微断。
④住户配电箱总开关一般选择2P/32A-2P/63A微断或隔离开关。
断路器空开符号参数含义
断路器（空气开关）参数说明一，DZ10-100/330 Ie=60A 说明：DZ－－“自动”的反拼音10－－设计序号100－是它的壳架等级3－－－表示极数即三相3－－－脱扣形式（0－－无脱扣器，1－－热脱扣器式，2－－电磁脱扣器式，3 －－复式）0－－－有无辅助触头（0－－无辅助触头，2－－有辅助触头）Ie=60A－－－过电流调节额定电流。
要点：1、空气开关额定电压大于等于线路额定电压2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流例：DZ47-60A C25：DZ47---系列微型断路器（还有很多系列，基本都是厂家命名的）LE-----带漏电脱扣功能60-----框架等级为60A C------瞬时脱扣过流倍数按照明类，如5~7或7~10倍，D为动力型10~14倍二，空气开关上的100In，5In等，是什么意思？D型和C型有什么区别？提问者：yongtaolee - 一级最佳答案100In这种开关肯定是没有的，可能多打了个0，应为10In。
10In、5In这是断路器短路保护动作值的表示方法。
假设一个断路器的额定电流为100A，5In就是表示这个断路器的短路保护值为500A，根据国标有正负20％的误差，当电路中电流小于等于400A，断路器必须保证不动作，当电流大于等于600A时，断路器必须动作。
（特指短路保护，小于400A 时只要过载达到一定时间，热保护也会使断路器动作的）D型C型是微型断路器短路保护动作值的表示方法。
C型5-10倍一般用于普通配电。
D型10-14倍，用于起动电流较大（如电机）的电器。
还有B型3-5倍三，FAM2-100L/4300 -100A (0.3A,0.4S)这个断路器的型号是什么意思？怎样选用型号呢？FAP-125A/3又是什么意思，怎样选型号，根据什么？问题补充：那怎样才能知道是否能保护用电设备、是否能满足正常运行、是否能保护线路以及是否能在故障情况下可靠分断电路，这个怎样确定呢？FAM2----厂家命名型号+系列号，沈阳金钟宏特电器有限公司产品，塑壳断路器100L----100A壳架（塑壳断路器），L表示带漏电脱扣功能4300----4表示4极，300指脱扣器类型，热磁脱扣0.3A----简略表示，漏电动作电流为0.3A 0.4S----漏电脱扣动作时间为0.4秒FAP-----沈阳金钟宏特电器有限公司产品，微型断路器类别中的隔离开关125A/3----125A，3极选用断路器的原则：1、保护用电设备，满足正常运行2、保护线路3、故障情况下可靠分断电路（隔离开关无此功能）补充说明：1、设备正常运行电流，及轻微过载运行电流，断路器不应动作2、出现持续过负荷、设备过载运行，断路器应延时动作3、运行过电流超出线路额定载流量时，断路器短延时动作4、出现故障大电流，断路器瞬时动作5、最不利情况下，断路器下端出现极限短路电流，断路器应可靠切断故障电流，避免对上级系统造成影响四，断路器型号EZD-100E/3300 100A的含义答案：这是一个错误的型号书写方式。
详细讲解断路器、空气开关和漏电保护器的区别
详细讲解断路器、空气开关和漏电保护器的区别日常生活工作中，我们经常用到空气开关和漏电保护器,下面详细介绍下它们之间的关系，先简单说下它们的区别，再具体的介绍下它们的关系。
从外观上说：空气开关和漏电保护器从外观进行分辨。
1.漏电保护器的外壳上有一个非常突出的“T”字按钮，而空气开关没有。
这是一个非常直观的区分方法。
另外，空气开关和漏电保护器在体积上也有差别。
漏电保护器比空气开关体积更大一些，空气开关一般占用1P或2P的安装位，而漏电保护器则要占用3P的安装位。
从功能上说：空气开关有两个最基本的功能：1.短路保护 2.过载保护。
当出现电流过大或短路时，空气开关检测到异常，就会直接切断回路，防止线路过载而起火。
而漏电保护器有三个保护功能：1.短路保护 2.过载保护 3.漏电保护。
这样看就能很明显地看出，漏电保护器比空气开关多了一个漏电保护的功能。
它在发生漏电时，能迅速自动跳闸，避免人体接触而触电。
空气开关和漏电保护器的区别在于，空气开关主要保护的是电路和用电电器，而漏电保护器主要保护的是人的安全。
两者一起安装，相互配合，能更好地保护家庭用电安全。
断路器常用断路器分为低压断路器和高压断路器（特殊专用断路器除外），这里我们主要详细介绍下低压断路器也可统称为空气断路器这种低压断路器可分为三大类：1、框架式断路器英文简称ACB全称为万能式空气断路器或框架式空气断路器如下图所示今夕是啥年s g z l l d a在额定电流上，原则上额定电流630A心上要求采用框架断路器，一般用于一个系统的总断路器，如变压器低压端的总断路器，电源端总开关等，框架断路器的所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。
断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在一定范围内调整。
2、微型空气断路器英文简称MCB也就是我们俗称的空气开关，如下图所示：用于63A以下的单相、三相的短路、过载、过压等保护，包括单极1P，二极2P、三极3P、四极4P等四种。
