施工现场临时用电计算
施工现场临时用电计算
尖峰电流
单台用电设备尖峰电流的计算： 单台用电设备的尖峰电流就是其起动电流，因此尖峰电流为 Ijf= Kq · Ie 式中： Ie—用电设备的额定电流； Kq—用电设备的起动电流倍数：鼠笼式电动机为6~7倍，绕线式电动机为2~3倍，直流电动机为1.7倍，电焊变压器为3倍或稍大。 尖峰电流是持续1～2s的短时最大负荷电流。一般用符号表示，单位（A）。它在建筑施工现场临时用电设计中用于协助选择熔断器、自动开关等电器设备。
电动机的常见启动方法
电动机的直接启动 电动的星形---三角形启动 降压启动（自耦变压器降压启动） 4变频启动
一、直接启动
常用的小功率电机采用直接启动。大功率电机启动时启动转矩很大，启动电流也很大，对设备对电网都有很大的冲击。 电机的启动电流和启动转矩有关，启动转矩和启动电流有关，启动电流和启动转速有关，所以我们也可以通过降压调速来改变启动电路，还有我们通过变频启动或软启动来达到调速的目的。 一般情况下18.5KW以下的都用直接启动 22KW-45KW用星三角 45KW以后的用自藕 一般电机控制主回路主要包括开关控制按钮，状态显示，过载短路保护，交流接触器等。
根据规范要求，分配电箱至开关箱的水平距离不超过30m，在这么一个施工区域内，临时用电的设备台数一般不超过10台，负荷计算时，一般不进行设备分组。根据经验，采用的需要系数KX取0.8~1.0，设备台数少时取1，多时取0.8。功率因数可取电动机的平均功率因素。（若设备台数很多，则其负荷计算可参照总配电箱的计算负荷。）
5、确定配电导线截面积
添加标题
按导线安全载流量选择导线截面
添加标题
二线制线路上的电流计算公式：
添加标题
三相四线制线路上的电流计算公式：
施工现场临时用电的电源线路容量计算方法
施工现场临时用电的电源线路容量计算方法施工现场临时用电是指在建筑工地、道路施工等工程现场临时供电所需的电源线路容量计算方法。
为确保施工现场用电的安全性和可靠性，必须合理计算电源线路的容量，以满足工地的用电需求。
本文将介绍施工现场临时用电的电源线路容量计算方法。
一、施工现场临时用电容量的计算原则在计算施工现场临时用电容量时，需要遵循以下原则：1. 根据施工现场的实际情况确定用电设备的种类和数量，包括施工机械、照明设备、动力设备等。
2. 根据用电设备的特性和用电负荷，确定每个设备的额定功率或电流。
3. 按照用电设备的最大运行数量和同时运行的原则，计算出施工现场的总用电容量。
4. 根据现场用电设备的分布情况和电源线路的长度，计算出各个分支线路的电流负载。
5. 根据电线的截面积和安全系数，确定电线的规格。
二、施工现场临时用电容量的计算步骤根据上述原则，施工现场临时用电容量的计算步骤如下：1. 确定用电设备种类和数量：根据施工现场的实际情况，确定所需的用电设备种类和数量，例如施工机械、照明设备、动力设备等。
2. 计算每个设备的额定功率或电流：查阅设备的规格说明书或相关资料，确定每个设备的额定功率或电流。
3. 计算施工现场的总用电容量：将每个设备的额定功率或电流相加，得到施工现场的总用电容量。
4. 计算各个分支线路的电流负载：根据现场用电设备的分布情况，将施工现场分为若干个区域或分支线路，并将各个设备的电流负载按照需要的同时运行数进行计算。
5. 确定电线规格：根据电线的长度、电流负载和安全系数等因素，确定电线的截面积和规格。
三、举例说明以某施工现场为例，假设需供应照明设备、动力设备和施工机械共计30台。
根据规格书得知照明设备的额定功率为100W/台，动力设备的额定功率为2000W/台，施工机械的额定功率为5000W/台。
在正常情况下，照明设备和动力设备均同时运行，而施工机械最多同时运行10台。
计算总用电容量：30台照明设备 × 100W/台 = 3000W30台动力设备 × 2000W/台 = 60000W10台施工机械 × 5000W/台 = 50000W总用电容量 = 3000W + 60000W + 50000W = 113000W由于电源线路的长度为100米，采用铜芯电线，根据相关电气规范和安全系数，需要选用4.0平方毫米的电线。
建筑工程临时用电计算
建筑工程临时用电计算
在建筑工程中，临时用电的计算是非常重要的，它涉及到工地上各种设备和设施的供电需求。
下面是一些关于建筑工程临时用电的计算方法和注意事项。
1. 设备用电计算：
a. 首先，确定需要供电的设备数量和功率。
设备的数量可以根据施工图纸和工程需求确定，功率可以通过设备的额定功率来计算。
b. 然后，将所有设备的功率相加，得到总功率需求。
2. 照明用电计算：
a. 根据施工图纸确定需要安装的照明灯具数量和功率。
可以按照每个照明点的平均照度要求来确定灯具的数量，然后通过灯具的额定功率计算总功率需求。
b. 注意，照明用电计算中需要考虑到照明灯具的开关控制和分组控制，以便实现合理的用电和灯光效果。
3. 施工机械用电计算：
a. 根据施工计划和机械设备类型确定需要供电的机械设备，然后查阅机械设备的技术参数，获取其额定功率和使用时间。
b. 将所有机械设备的功率相加，得到总功率需求。
同时，根据施工进度和机械设备的使用频率，可以预估每天的用电量。
4. 办公区和临时生活区用电计算：
a. 需要根据建筑工地的实际情况确定办公区和临时生活区的用电需求，包括电脑、打印机、空调、电视等设备。
b. 根据设备的功率和使用时间，计算办公区和临时生活区的总功率需求。
总结：
建筑工程临时用电的计算需要考虑到各种设备的用电需求，包括设备功率、照明需求、机械设备使用等。
通过合理计算和规划，可以确保工地的用电安全和供电稳定。
同时，在施工过程中，还需严格遵守用电规定，定期检查电气设备，确保施工现场的用电系统正常运行。
施工现场临时供电计算
工地临时供电计算一、用电量计算:工地临时供电包括施工及照明用电两个方面，综合考虑施工用电约占总用电量90%，室内外照明电约占总用电量10%，计算公式如下：其中P 计算用电量(kW)，即供电设备总需要容量；K1 全部施工用电设备同时使用系数,取K1=0.7；总数10台以内取0.75；10～30台取0.7；30台以上取0.6；∑Pc 全部施工动力用电设备额定用量之和,取∑Pc=302.2 kW；全部施工动力用电设备额定用量如下：序号机具名称额定功率（kW）距离（m）数量1 插入式振动器 1.7 80 22 干取土桩机130 80 13 插入式振动器 1.7 100 44 平板式振动器 1.4 100 15 800L混凝土搅拌机17 30 16 木工圆锯机 3.8 30 17 钢筋切断机GJ-40 7 50 18 钢筋调直机9 50 19 钢筋弯曲机 2.8 50 110 交流电弧焊机21 100 111 钢筋对焊机VN-100 100 50 1经过计算得到P = 1.24×0.7×302.2 = 262.31kW。
二、变压器计算:选用的变压器型号: S6-630/10; 额定容量为: 630 kVA变压器容量计算公式如下：其中P0 变压器容量(kVA)；1.05 功率损失系数；cosφ用电设备功率因素，取P=0.75一般建筑工地取0.75。
P 用电量，取P=262.31kW经过计算得到P0 = 1.4×262.31 = 367.23kV A。
计算结果: 小于等于变压器额定容量,满足要求打桩子线路-1计算一、用电量计算:工地临时供电包括施工及照明用电两个方面，综合考虑施工用电约占总用电量90%，室内外照明电约占总用电量10%，计算公式如下：其中P 计算用电量(kW)，即供电设备总需要容量；K1 全部施工用电设备同时使用系数,取K1=0.75；总数10台以内取0.75；10～30台取0.7；30台以上取0.6；∑Pc 全部施工动力用电设备额定用量之和,取∑Pc=133.4 kW；全部施工动力用电设备额定用量如下：序号机具名称额定功率（kW）距离（m）数量1 插入式振动器 1.7 80 22 干取土桩机130 80 1经过计算得到P = 1.24×0.75×133.4 = 124.06kW。
品茗施工现场临时用电计算操作
三门峡市工程建设安全监督站
* 临时用电工程必须经编制、 审核、批准部门和使用单位共 同验收，合格后方可投入使用。
三门峡市工程建设安全监督站
三门峡市工程建设安全监督站
2、安全技术档案
*
施工现场临时用电必须建立安 全技术档案，并应包括下列内容： 1.用电组织设计的全部资料； 2.修改用电组织设计的资料； 3.用电技术交底资料； 4.用电工程检查验收表； 5.电气设备的试、检验凭单和 调试记录； 6.接地电阻、绝缘电阻和漏电 保护器漏电动作参数测定记录表； 7.定期检（复）查表； 8. 电工安装、巡检、维修、拆 除工作记录。
比如常见的电焊机： 家用小型的虽然也标称容量10KVA，但又标明暂载率25％， 说明此电焊机在10KVA负载下，只能在25％的时间内工作；也 就是说在100分钟内只能工作25分钟，否则就要过热烧毁； 而工业用大型电焊机标称容量10KVA，暂载率100％，就说 明此电焊机在10KVA负载下，能长时间连续工作。 还有一个说明：电焊机的负载是不固定的，焊接电流大负 载就大，焊接电流小负载就小； 再反过来说，如果小型电焊 机在25％的负载下就可以连续工作。
三门峡市工程建设安全监督站
第三章 临时用电安全计算
1.负荷计算有关说明
•
1 用电设备设备容量的确定：
建筑供电系统中各用电设备铭牌上都标明有额定功率，但 由于各用电设备的额定工作条件不同，有的可直接相加但有的 在计算中就不能简单的把铭牌上规定的额定功率直接相加，必 须首先把额定功率换算到统一规定的工作制下的功率后才能相 加。换算到统一规定的工作制下的额定功率称为“设备容量”， 用Pe表示。用电设备按工作制可分为三类： 1） 长期连续工作制：指在规定环境温度下连续运行，设 备任何部分的温度和温升均不超过允许值。这类设备的“Pc” 值就是其铭牌的额定容量。
施工现场临时用电计算书

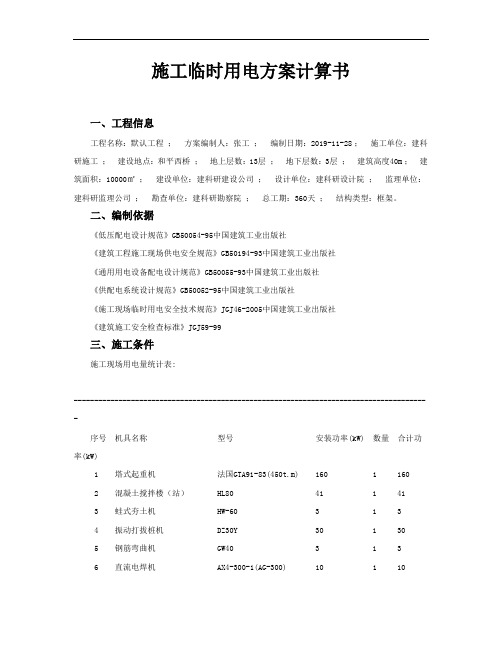

施工临时用电方案计算书一、工程信息工程名称：默认工程；方案编制人：张工；编制日期：2019-11-28 ；施工单位：建科研施工；建设地点：和平西桥；地上层数：13层；地下层数：3层；建筑高度40m ；建筑面积：10000㎡；建设单位：建科研建设公司；设计单位：建科研设计院；监理单位：建科研监理公司；勘查单位：建科研勘察院；总工期：360天；结构类型：框架。
二、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社《建筑施工安全检查标准》JGJ59-99三、施工条件施工现场用电量统计表:---------------------------------------------------------------------------------------序号机具名称型号安装功率(kW) 数量合计功率(kW)1 塔式起重机法国GTA91-83(450t.m) 160 1 1602 混凝土搅拌楼（站） HL80 41 1 413 蛙式夯土机 HW-60 3 1 34 振动打拔桩机 DZ30Y 30 1 305 钢筋弯曲机 GW40 3 1 36 直流电焊机 AX4-300-1(AG-300) 10 1 107 交流电焊机 BX3-500-(BC-1000) 76 1 768 交流电焊机 BX3-500-(BC-1000) 76 1 769 交流电焊机 BX3-500-2 38.6 1 38.610 空调 0.9 5 4.511 电扇 0.06 5 0.312 打印机 0.3 5 1.513 电脑 0.35 5 1.75---------------------------------------------------------------------------------------四、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。
施工现场临时用电计算样本
施工现场暂时用电组织设计一、编制根据《低压配电设计规范》GB50054-《建筑工程施工现场供电安全规范》GB50194-93《通用用电设备配电设计规范》GB50055-《供配电系统设计规范》GB50052-《施工现场暂时用电安全技术规范》JGJ46-《建筑施工安全检查原则》JGJ59-二、施工条件三、设计内容和环节1.现场勘探及初步设计:(1)本工程所在施工现场范畴内施工前无各种埋地管线。
(2)现场采用380V低压供电, 设一配电总箱, 内有计量设备, 采用TN-S系统供电。
(3)依照施工现场用电设备布置状况, 总箱进线采用导线直接埋地敷设, 干线采用空气明敷/架空线路敷设, 用电器导线采用空气明敷/架空线路敷设。
布置位置及线路走向参见暂时配电系统图及现场平面图, 采用三级配电, 三级防护。
(4)按照《JGJ46-》规定制定施工组织设计, 接地电阻R≤4Ω。
2.拟定用电负荷:(1)、钢筋调直切断机Kx=0.65, Cosφ=0.7, tgφ=1.02P js=0.65×14=9.1kWQ js=P js×tgφ=9.1×1.02=9.28kvar(2)、钢筋切断机Kx=0.65, Cosφ=0.7, tgφ=1.02P js=0.65×6=3.9kWQ js=P js×tgφ=3.9×1.02=3.98kvar(3)、钢筋弯曲机Kx=0.65, Cosφ=0.7, tgφ=1.02P js=0.65×3=1.95kWQ js=P js×tgφ=1.95×1.02=1.99kvar(4)、钢筋弯箍机Kx=0.65, Cosφ=0.7, tgφ=1.02P js=0.65×6=3.9kWQ js=P js×tgφ=3.9×1.02=3.98kvar(5)、交流电焊机Kx=0.5, Cosφ=0.4, tgφ=2.29将J c=50%统一换算到J c1 =100%额定容量P n=S n×Cosφ=76×0.4=30.4kWP e=n×(J c/J c1)1/2×P n =1×(0.5/1)1/2×30.4=21.5 kW P js=K x×P e=0.5×21.5=10.75kWQ js=P js×tgφ=10.75×2.29=24.63kvar(6)、碘钨灯Kx=0.3, Cosφ=0.7, tgφ=1.02P js=0.3×4×1=1.2kWQ js=P js×tgφ=1.2×1.02=1.22kvar(7)、卷扬机Kx=0.85, Cosφ=0.6, tgφ=1.33P js=0.85×15=12.75kWQ js=P js×tgφ=12.75×1.33=17kvar(8)、卷扬机Kx=0.85, Cosφ=0.6, tgφ=1.33P js=0.85×15=12.75kWQ js=P js×tgφ=12.75×1.33=17kvar(9)、卷扬机Kx=0.85, Cosφ=0.6, tgφ=1.33P js=0.85×15=12.75kWQ js=P js×tgφ=12.75×1.33=17kvar(10)、建筑施工电梯Kx=0.85, Cosφ=0.6, tgφ=1.33P js=0.85×33=28.05kWQ js=P js×tgφ=28.05×1.33=37.4kvar(11)、碘钨灯Kx=0.3, Cosφ=0.7, tgφ=1.02P js=0.3×4×1=1.2kWQ js=P js×tgφ=1.2×1.02=1.22kvar(12)、建筑施工电梯Kx=0.85, Cosφ=0.6, tgφ=1.33P js=0.85×33=28.05kWQ js=P js×tgφ=28.05×1.33=37.4kvar(13)、塔式起重机Kx=0.85, Cosφ=0.6, tgφ=1.33将J c=40%统一换算到J c1 =25%额定容量P n=32kWP e=n×(J c/J c1)1/2×P n =1×(0.4/0.25)1/2×32=40.48 kW P js=K x×P e=0.85×40.48=34.41kWQ js=P js×tgφ=34.41×1.33=45.87kvar(14)、碘钨灯Kx=0.3, Cosφ=0.7, tgφ=1.02P js=0.3×4×1=1.2kWQ js=P js×tgφ=1.2×1.02=1.22kvar(15)、混凝土输送泵Kx=0.3, Cosφ=0.7, tgφ=1.02P js=0.3×90=27kWQ js=P js×tgφ=27×1.02=27.55kvar(16)、碘钨灯Kx=0.6, Cosφ=0.6, tgφ=1.33P js=0.6×1×1=0.6kWQ js=P js×tgφ=0.6×1.33=0.8kvar(17)、混凝土搅拌机Kx=0.75, Cosφ=0.85, tgφ=0.62P js=0.75×15=11.25kWQ js=P js×tgφ=11.25×0.62=6.97kvar(18)总计算负荷计算, 总箱同期系数取Kx=0.65总有功功率P js=K x×ΣP js=0.65×(9.1+3.9+1.95+3.9+10.75+1.2+12.75+12.75+12.75+28.05+1.2+28.05+34. 41+1.2+27+0.6+11.25)=130.53kW总无功功率Q js=K x×ΣQ js=0.65×(9.28+3.98+1.99+3.98+24.63+1.22+17+17+17+37.4+1.22+37.4+45.87+1 .22+27.55+0.8+6.97)=165.43kvar总视在功率S js=(P js2+Q js2)1/2=(130.532+165.432)1/2=210.72kVA总计算电流计算I js=S js/(1.732×U e)=210.72/(1.732×0.38)=320.17A3.1号干线线路上导线截面及分派箱、开关箱内电气设备选取:在选取前应对照平面图和系统图先由用电设备至开关箱计算, 再由开关箱至分派箱计算, 选取导线及开关设备。
施工现场用电量计算
施工现场用电量计算在施工组织设计的土建部分中，确定了各单元工程的施工方案，选择了所要的机械设备，安排了施工进度，就可以对临时用电量的估算。
一，估算方法一种估算方法是同时考虑施工现场的动力和照明用电，可按照下列公式计算：S=K{（∑P1÷ηcosφ）K1K2+∑P2K3}公式中各部分的代表含义如下：S：工地总用电量；K：备用系数，一般取K=1.05~1.1；∑P1：全工地动力设备的额定输出功率总和，KW；∑P2：全工地照明用电量总和，KW；η：动力设备效率，即各电动机的平均效率，一般取η=0.85；cosφ：功率因素，建筑工地一般取用 0.65；K1：全部动力设备同时使用系数，一般五台一下时取K1=0.6，五台以上时取K1=0.4~0.5；K2：动力负荷系数，主要考虑没有因性质不同在负荷时的工作情况，一般取K2=0.75~1；K3：照明设备同时使用系数，一般取K3=0.6~0.9；另一种方法，如果工地照明用电量很小，为简明计算，可在动力用电量之外再加10%，作为总用电量，这就可以用下面的公式计算：S动=K1（∑P1÷ηcosφ）K2得出总的用电量之后，再计算工地所需的总电流，其公式为：I=（Sz×1000）÷（1.73×U）公式中I：表示总电流，A；Sz：表示工地总用电量，KVA；U：表示供电系统的线电压，U=380二，详细计算方法：（1）工地临时供电包括动力用电与照明用电两种，按下列几点情况计算用电量：1）全工地使用的电动机械设备、电动工具和照明的用电量；2）施工总进度计划中施工高峰期间用电机械设备的最高数量；3）各种电力机械设备在工作中的利用情况。
总用电量按下式计算：P＝1.05––1.10（K1ΣP1/cosθ+K2ΣP2 + K3ΣP3 +K4ΣP4）P–––––供电设备总需求容量（KVA）；P1–––––电动机额定功率（KW）；P2––––电焊机额定容量（KVA）；P3–––––室内照明容量（KW）；P4–––––室外照明容量（KW）；cosθ––––电动机的平均功率因子（在施工现场最高为0.75-0.78；一般为0.65-0.75）；K1、K2、K3、K4–––––需要系数；K1（电动机）＝0.5-0.7K2（电焊机）=0.6。
现场临时用电计算方式
施工临时供电计算一、确定供电数量建筑工地临时供电，包括动力用电与照明用电两种，在计算用电量时，从以下各点考虑：1．全工地所使用的机械动力设施，其他电气工具及照明用电的数量；2．施工总进度计划中施工巅峰阶段同时用电的机械设施最高数量；3．各种机械设施在工作中需用的情况。
总用电量可按以下公式计算：单班施工时，用电量计算可不考虑照明用电。
各种机械设施以及室内外照明用电定额见表34-40~表 34-42。
由于照明用电量所占的比重较动力用电量要少得多，因此在估计总用电量时能够简化，只要在动力用电量（即公式（34-57）括号中的第一、二两项）之外再加10%作为照明用电量即可。
二、 ?选择电源1．选择建筑工地临时供电电源时须考虑的因素（ 1）建筑工程及设施安装工程的工程量和施工进度；（2）各个施工阶段的电力需要量；（3）施工现场的大小；（4）用电设施在建筑工地上的分布情况和距离电源的远近情况；（5）现有电气设施的容量情况。
2．临时供电电源的几种方案（ 1）完好由工地周边的电力系统供电，包括在全面动工前把永久性供电外线工程做好，设置变电站；（2）工地周边的电力系统只能供给一部分，尚需自行扩大原有电源或增设临时供电系统以补充其不足；（ 3）利用周边高压电力网，申请临时配电变压器；（ 4）工地位于边远地区，没有电力系统时，电力完好由临时电站供给。
3．临时电站一般有内燃机发电站，火力发电站，列车发电站，水力发电站。
三、确定供电系统当工地由周边高压电力网输电时，则在工地上设降压变电所把电能从110kV或35kV 降到10kV或 6kV ，再由工地若干分变电所把电能从10kV或6kV降到380/220V 。
变电所的有效供电半径为400~500m。
1．常用变压器工地变电所的网路电压应尽量与永久企业的电压相同，主要为380/220V。
对于3kV 、6kV 、10000kV的高压线路，可用架空裸线，其电杆距离为40~60m，或用地下电缆。
施工现场临时用电负荷计算
白炽灯、碘钨灯的设备功率是指灯泡标出的额定功率（kW）。
荧光灯采用普通电感镇流器时加25%，采用节能型电感镇流器时加15%～18%。一般情况下，荧光灯的设备功率等于灯泡额定功率的1.2倍。
照明用电设备的设备功率为：
三、设备功率计算
金属卤化物灯、高压钠灯、高压汞灯除灯泡的功率外，还应考虑镇流器的功率损耗 ,采用普通电感镇流器时加14%～16%，采用节能型电感镇流器时加9%～10%。
2×59=118KW
空压机
2
Ky-80 30KW 380V
2×30=60KW
砼输送泵机
2
HBT60C 110KW 380V
2×110=220KW
龙 门 架
9
SSD80A 11KW 380V
9×11=99KW
砂浆搅拌机
18
250L 4KW 380V
02
既有线间负荷又有相负荷时，应先将线间负荷换算为相负荷，然后各相负荷分别相加，选取最大相负荷乘3倍作为等效三相负荷。（线负荷换算为相负荷的有功无功换算系数，可查有关设计手册）
03
例：某施工现场有两台单相电焊机，其型号为SN=21kVA，UN=380V，ε=65%，cosφ=0.87,分别接于AB相、BC相上，该低压供电系统的线电压为380V。
18×4=72KW
插入式振捣器
20
JQ221-2 1.1KW 380V
20×1.1=22KW
平板振捣器
4
2F11 2.2KW 380V
4×2.2=8.8KW
电焊机
6
XD1-185 12KVA 单380V
Ps：用电设备组的总设备功率（KW）
Ijs：分配电箱或总配电箱的总计算电流（A）
