一级建筑师考试作图(技术设计)考试复习指导(13)(Word版)
一级注册建筑师作图(技术设计)共13页

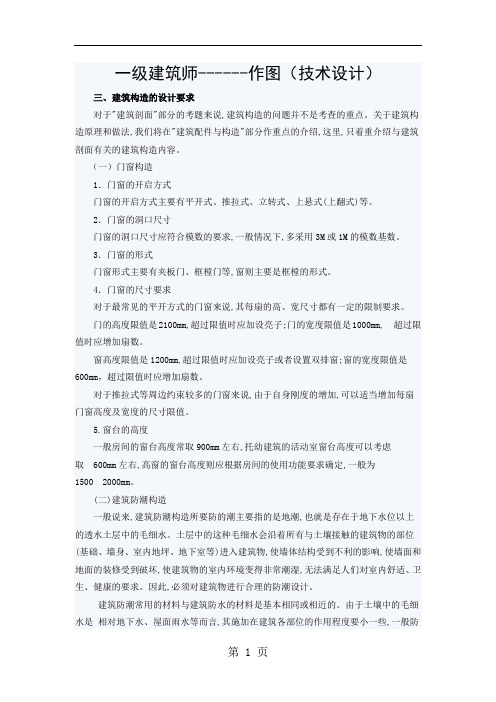

一级建筑师------作图（技术设计）三、建筑构造的设计要求对于"建筑剖面"部分的考题来说,建筑构造的问题并不是考查的重点。
关于建筑构造原理和做法,我们将在"建筑配件与构造"部分作重点的介绍,这里,只着重介绍与建筑剖面有关的建筑构造内容。
（一）门窗构造1．门窗的开启方式门窗的开启方式主要有平开式、推拉式、立转式、上悬式(上翻式)等。
2．门窗的洞口尺寸门窗的洞口尺寸应符合模数的要求,一般情况下,多采用3M或1M的模数基数。
3．门窗的形式门窗形式主要有夹板门、框樘门等,窗则主要是框樘的形式。
4．门窗的尺寸要求对于最常见的平开方式的门窗来说,其每扇的高、宽尺寸都有一定的限制要求。
门的高度限值是2100mm,超过限值时应加设亮子;门的宽度限值是1000mm, 超过限值时应增加扇数。
窗高度限值是1200mm,超过限值时应加设亮子或者设置双排窗;窗的宽度限值是600mm，超过限值时应增加扇数。
对于推拉式等周边约束较多的门窗来说,由于自身刚度的增加,可以适当增加每扇门窗高度及宽度的尺寸限值。
5.窗台的高度一般房间的窗台高度常取900mm左右,托幼建筑的活动室窗台高度可以考虑取600mm左右,高窗的窗台高度则应根据房间的使用功能要求确定,一般为1500 2000mm。
(二)建筑防潮构造一般说来,建筑防潮构造所要防的潮主要指的是地潮,也就是存在于地下水位以上的透水土层中的毛细水。
土层中的这种毛细水会沿着所有与土壤接触的建筑物的部位(基础、墙身、室内地坪、地下室等)进入建筑物,使墙体结构受到不利的影响,使墙面和地面的装修受到破坏,使建筑物的室内环境变得非常潮湿,无法满足人们对室内舒适、卫生、健康的要求。
因此,必须对建筑物进行合理的防潮设计。
建筑防潮常用的材料与建筑防水的材料是基本相同或相近的。
由于土壤中的毛细水是相对地下水、屋面雨水等而言,其施加在建筑各部位的作用程度要小一些,一般防水材料基本上都具有防潮的功能。
