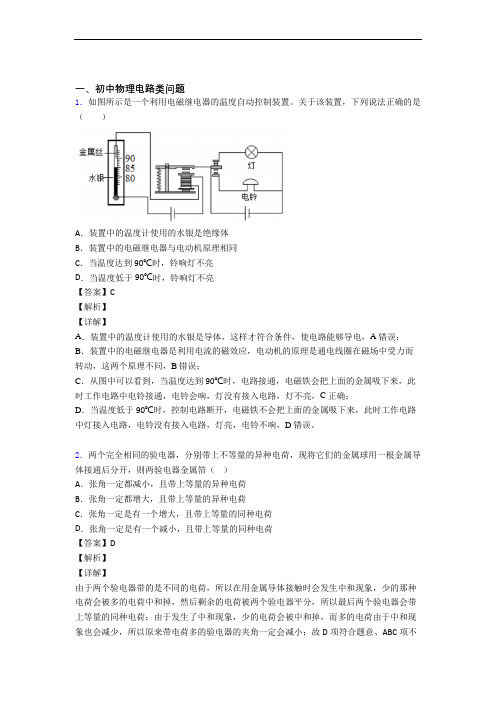

一、初中物理电路类问题1．如图所示是一个利用电磁继电器的温度自动控制装置。
关于该装置，下列说法正确的是（）A．装置中的温度计使用的水银是绝缘体B．装置中的电磁继电器与电动机原理相同C．当温度达到90℃时，铃响灯不亮D．当温度低于90℃时，铃响灯不亮【答案】C【解析】【详解】A．装置中的温度计使用的水银是导体，这样才符合条件，使电路能够导电，A错误；B．装置中的电磁继电器是利用电流的磁效应，电动机的原理是通电线圈在磁场中受力而转动，这两个原理不同，B错误；C．从图中可以看到，当温度达到90℃时，电路接通，电磁铁会把上面的金属吸下来，此时工作电路中电铃接通，电铃会响，灯没有接入电路，灯不亮，C正确；D．当温度低于90℃时，控制电路断开，电磁铁不会把上面的金属吸下来，此时工作电路中灯接入电路，电铃没有接入电路，灯亮，电铃不响，D错误。
2．两个完全相同的验电器，分别带上不等量的异种电荷，现将它们的金属球用一根金属导体接通后分开，则两验电器金属箔（）A．张角一定都减小，且带上等量的异种电荷B．张角一定都增大，且带上等量的异种电荷C．张角一定是有一个增大，且带上等量的同种电荷D．张角一定是有一个减小，且带上等量的同种电荷【答案】D【解析】【详解】由于两个验电器带的是不同的电荷，所以在用金属导体接触时会发生中和现象，少的那种电荷会被多的电荷中和掉，然后剩余的电荷被两个验电器平分，所以最后两个验电器会带上等量的同种电荷；由于发生了中和现象，少的电荷会被中和掉，而多的电荷由于中和现象也会减少，所以原来带电荷多的验电器的夹角一定会减小；故D项符合题意、ABC项不3．如图所示，当开关S闭合后，下列说法正确的是（）A．灯L1与灯L2并联，电压表测的是灯L2两端的电压B．灯L1与灯L2串联，电压表测的是灯L2两端的电压C．电流表A1测的是灯L1的电流D．电流表A2测的是总电流【答案】A【解析】【分析】【详解】AB．从图中可以看到，电流从电源正极流出，流过开关、电流表A1，然后分成两部分电流，一部分电流流过灯泡L1，最后回负极；另一部分电流流过电流表A2，再流过灯泡L2，最后回负极；电压表并联在灯泡L2两端，可知灯L1与灯L2并联，电压表测的是灯L2两端的电压；A正确、B错误；C．电流表A1接在干路中，测的是干路电流，不是测灯L1的电流，C错误；D．电流表A2与灯L2串联，测的是灯L2的电流，不是总电流，D错误。
物理 电路类问题的专项 培优易错试卷练习题附答案
一、初中物理电路类问题1．下列电路正确的是 （ ）A ．B ．C ．D ．【答案】C【解析】【分析】【详解】选项A 中电压表的正负接线柱接反；B 中电流表的正负接线柱接反；C 中两灯并联，正确；D 中若开关闭合会造成短路．故选C ．2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆【答案】ABD【解析】【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为: 23U R I=故C 项错误； D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．如实物图所示，以下判断正确的是( )A ．灯L 1与灯L 2并联，电压表测灯L 1两端的电压B ．灯L 1与灯L 2并联，电压表测灯L 2两端的电压C ．灯L 1与灯L 2串联，电压表测灯L 1两端的电压D ．灯L 1与灯L 2串联，电压表测灯L 2两端的电压【答案】C【解析】【分析】【详解】由实物图可知,电流从正极出发经开关、电流表、灯泡L 2、L 1回负极,电压表并联在L 1两端，则灯L 1与灯L 2串联，电压表与灯L 1并联，所以电压表测灯L 1两端的电压，故C 正确，ABD 错误．故选C.4．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装罝；“定时开关”是到达设定时间会自动断开的开关．闭合开关S ，当“定时开关”处于闭合状态时，指示灯 ① (填“会”或“不会”)亮，播放器 ② (填“会”或“不会”)播放音乐；到达设定时间定时开关”处于 ③ (填“闭合”成“断开”)状态，“播放器”播放音乐，下列选项中正确的是( )A ．①会，②不会，③断开B ．①不会，②会，③闭合C ．①不会，②会，③断开D ．①会， ②不会，③闭合【答案】A【解析】【分析】【详解】由题意知，闭合开关S ，当“定时开关”处于闭合状态时，播放器被短路，指示灯会亮，则播放器中没有电流通过，播放器不会播放音乐；到达设定时间“定时开关”处于断开状态，播放器与指示灯串联，“播放器”有电流通过，“播放器”播放音乐，故选A．5．小荣听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣，经过观察、思考，他画出了下列红，绿灯连接的电路图，你认为正确的是()A．B．C．D．【答案】B【解析】【分析】【详解】由题，十字路口人行横道的红、绿交通信号灯应能独立工作，互不影响，故应为并联电路。
培优易错试卷电路类问题辅导专题训练含答案

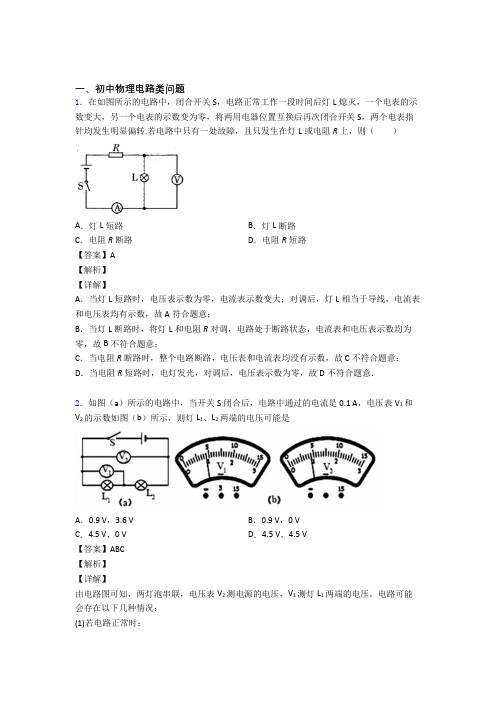

一、初中物理电路类问题1．在如图所示的电路中，闭合开关S，电路正常工作一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变为零，将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转.若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路【答案】A【解析】【详解】A．当灯L短路时，电压表示数为零，电流表示数变大；对调后，灯L相当于导线，电流表和电压表均有示数，故A符合题意；B．当灯L断路时，将灯L和电阻R对调，电路处于断路状态，电流表和电压表示数均为零，故B不符合题意；C．当电阻R断路时，整个电路断路，电压表和电流表均没有示数，故C不符合题意；D．当电阻R短路时，电灯发光，对调后，电压表示数为零，故D不符合题意．2．如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1 A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压可能是A．0.9 V，3.6 V B．0.9 V，0 VC．4.5 V，0 V D．4.5 V，4.5 V【答案】ABC【解析】【详解】由电路图可知，两灯泡串联，电压表V2测电源的电压，V1测灯L1两端的电压。
电路可能会存在以下几种情况：(1)若电路正常时：因串联电路中总电压等于各分电压之和，且V 2偏转的角度等于V 1偏转的角度，所以，电压表V 2选择的量程为0～15V ，分度值为0.5V ，电源的电压U =4.5V ；电压表V 1选择的量程为0～3V ，分度值为0.1V ，灯泡L 1两端的电压U 1=0.9V ；则灯泡L 2两端的电压为：U 2=U-U 1=4.5V-0.9V=3.6V ；(2)若L 1短路，V 1偏转的角度为零，图中没有这种情况；(3)若L 2短路，则L 2的电压为零，V 1和V 2测L 1的电压，也就是电源电压，即示数相同，若都是大量程，即都是4.5V ，若都是小量程，即都是0.9V ；即则灯L 1、L 2两端的电压可能是4.5V 、0；或0.9V 、0；(4)若L 1断路，V 1和V 2测电源电压，即示数相同，若都是大量程，即都是4.5V ，若都是小量程，即都是0.9V ，但电路中无电流，不符合题意；(5)若L 2断路，V 1不能和电源相连，故示数为零；V 2测电源电压，若是大量程，即是4.5V ，若是小量程，即是0.9V ，但电路中无电流，不符合题意； 故选ABC3．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。
电路故障专项练习题-改

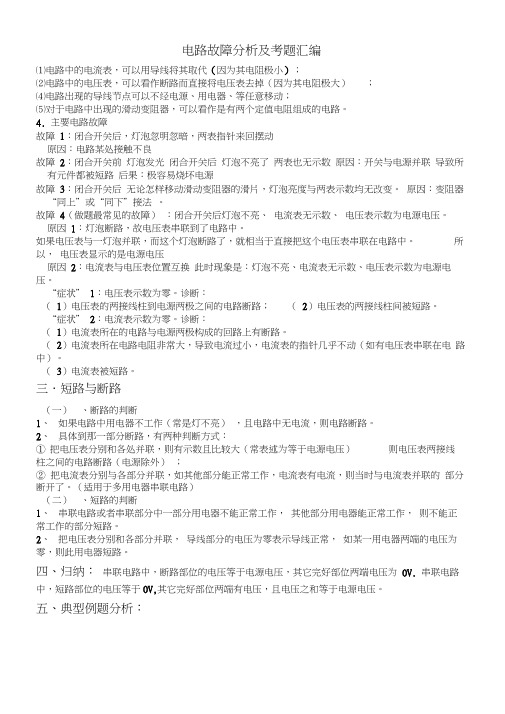

电路故障分析及考题汇编⑴电路中的电流表，可以用导线将其取代（因为其电阻极小）；⑵电路中的电压表，可以看作断路而直接将电压表去掉（因为其电阻极大）；⑷电路出现的导线节点可以不经电源、用电器、等任意移动；⑸对于电路中出现的滑动变阻器，可以看作是有两个定值电阻组成的电路。
4. 主要电路故障故障1：闭合开关后，灯泡忽明忽暗，两表指针来回摆动原因：电路某处接触不良故障2：闭合开关前灯泡发光闭合开关后灯泡不亮了两表也无示数原因：开关与电源并联导致所有元件都被短路后果：极容易烧坏电源故障3：闭合开关后无论怎样移动滑动变阻器的滑片，灯泡亮度与两表示数均无改变。
原因：变阻器“同上”或“同下”接法。
故障4（做题最常见的故障）：闭合开关后灯泡不亮、电流表无示数、电压表示数为电源电压。
原因1：灯泡断路，故电压表串联到了电路中。
如果电压表与一灯泡并联，而这个灯泡断路了，就相当于直接把这个电压表串联在电路中。
所以，电压表显示的是电源电压原因2：电流表与电压表位置互换此时现象是：灯泡不亮、电流表无示数、电压表示数为电源电压。
“症状” 1：电压表示数为零。
诊断：（1）电压表的两接线柱到电源两极之间的电路断路；（2）电压表的两接线柱间被短路。
“症状” 2：电流表示数为零。
诊断：（1）电流表所在的电路与电源两极构成的回路上有断路。
（2）电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动（如有电压表串联在电路中）。
（3）电流表被短路。
三．短路与断路（一）、断路的判断1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路断路。
2、具体到那一部分断路，有两种判断方式：①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压）则电压表两接线柱之间的电路断路（电源除外）；②把电流表分别与各部分并联，如其他部分能正常工作，电流表有电流，则当时与电流表并联的部分断开了。
（适用于多用电器串联电路）（二）、短路的判断1、串联电路或者串联部分中一部分用电器不能正常工作，其他部分用电器能正常工作，则不能正常工作的部分短路。
中考物理电路类问题培优易错试卷练习(含答案)

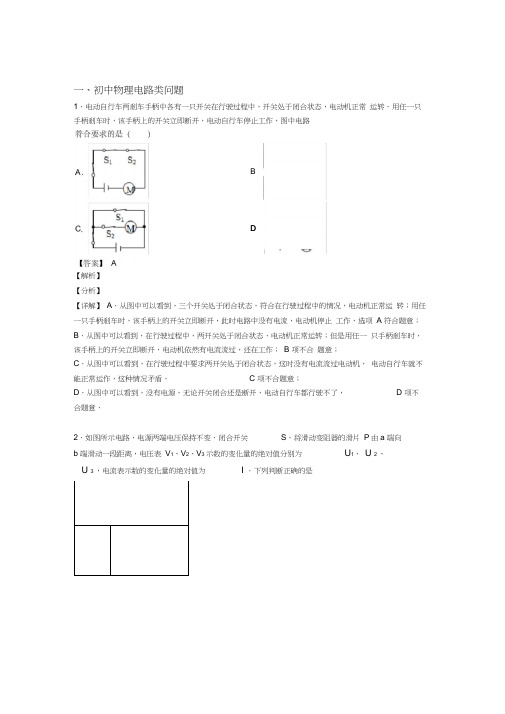

一、初中物理电路类问题1．电动自行车两刹车手柄中各有一只开关在行驶过程中，开关处于闭合状态，电动机正常运转．用任一只手柄刹车时，该手柄上的开关立即断开，电动自行车停止工作，图中电路B．D．【解析】【分析】【详解】A．从图中可以看到，三个开关处于闭合状态，符合在行驶过程中的情况，电动机正常运转；用任一只手柄刹车时，该手柄上的开关立即断开，此时电路中没有电流，电动机停止工作，选项A 符合题意；B．从图中可以看到，在行驶过程中，两开关处于闭合状态，电动机正常运转；但是用任一只手柄刹车时，该手柄上的开关立即断开，电动机依然有电流流过，还在工作；B 项不合题意；C．从图中可以看到，在行驶过程中要求两开关处于闭合状态，这时没有电流流过电动机，电动自行车就不能正常运作，这种情况矛盾， C 项不合题意；D．从图中可以看到，没有电源，无论开关闭合还是断开，电动自行车都行驶不了， D 项不合题意．2．如图所示电路，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片P由a 端向b 端滑动一段距离，电压表V1、V2、V3 示数的变化量的绝对值分别为U1、U 2 、U 3 ，电流表示数的变化量的绝对值为I ．下列判断正确的是A ．电压表 V 1示数变小，电压表 V 2 示数变大，电压表 V 1与 V 2的示数之和不变B ．电压表 V 3 示数变大，电压表 V 3 与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为 U I 2D ． U 1 大于 U 3【答案】 ABD 【解析】 【详解】A ．由题中的电路图可知，当滑动变阻器的滑片 P 向 b 端滑动一段距离时，三电阻串联，电压表 V 1测 R 1与R 2两端的电压之和，电压表 V 2测R 3两端的电压，电压表 V 3测 R 2与 R 3 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向 b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流 变小，由 U IR 可知， R 1与 R 2 两端的电压变小，即电压表 V 1 的示数变小，因串联电路 中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与 V 2的示数之和等于电源的电压即不变，则电压表 V 2的示数变大，故 A 项正确；B ．因电压表 V 3的示数等于电源的电压减去 R 1两端的电压，所以电压表 V 3 的示数变大， 因电压表 V 3与电流表示数的比值为 R 2 R 3的阻值，所以电压表 V 3 与电流表示数的比值变 大，故 B 项正确；C ．由欧姆定律得，滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为故 C 项错误；D ．当滑动变阻器的滑片 P 在 a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：U 3 U当滑动变阻器的滑片 P 向 b 端滑动一段距离时， 据串联电路的电压特点和欧姆定律得：U 3 U则：U 3 U 3 U 3 U I R 1 (U由题意可得：U 1 (I R 1所以 U 1大于 U 3；故 D 项正确；3．俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上的三个电压表的示数分别为IR 1V 3测量电阻 R 2、 R 3两端的电压 U 3 ，根I R 1IR 1)(I I )R 1 IR 1R 2)U 1、U 2、U 3，三个电流表的示数分别为 I 1、I 2、I 3，它的内部结构如图所示，以下对各数据的分析正确的是A ．U 1＝U 2＝ U 3C ．U 1＋U 2＝ U 3 【答案】 C 【解析】 【分析】【详解】 分析电路图，两电阻串联，三个电流表测量串联电路中的电流，所以三个电流表的示数相 同，即 I 1=I 2=I 3；电压表 V 1测量 R 1 两端的电压 U 1，电压表 V 2测量 R 2两端的电压 U 2，电压 表 V 3 测量 R 1 和 R 1 串联两端的总电压 U 3，所以 U 1+U 2=U 3，故选C ．4．小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控 制开关 S 1或手机远程控制开关 S 2 实现。
物理电路类问题的专项培优易错试卷练习题(含答案)
一、初中物理电路类问题1．如图所示电路，闭合开关，电压表V 1的示数为6V ，V 2的示数为3.4V ，下列说法不正确的是（ ）A ．电源电压为6VB ．将电压表V 2换成电流表，则L 1与L 2并联C ．将电压表V 2换成电流表，则L 1亮，L 2不亮D ．L 1两端电压为2.6V【答案】B【解析】【分析】【详解】A ．由图可知，电压表V 1测量的是灯泡L 1和L 2组成的串联电路的总电压，电压表V 1的示数为6V ，即电源电压为6V ，故A 正确，A 不符合题意；B C ．将电压表V 2换成电流表，则灯泡L 2被短路，电路为L 1的简单电路，因此灯泡L 1亮，L 2不亮，故B 错误，C 正确，B 符合题意，C 不符合题意；D ．电压表V 1测量的是电源电压，电压表V 2测量的是灯泡L 2两端的电压。
电压表V 1的示数为6V ，电压表V 2的示数为3.4V ，根据串联电路电压规律，因此L 1两端电压为2.6V ，故D 正确，D 不符合题意。
故选B 。
2．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。
当开关S 1闭合、S 2和S 3断开，滑动变阻器的滑片在最右端时，电压表示数是U 1，R 1的功率是P 1；当开关S 2闭合、S 1和S 3断开，滑动变阻器的滑片在最左端时，电压表示数是1U '，R 2和R 3的功率之和是1.6W ；当开关S 1、S 2和S 3都闭合，滑动变阻器的滑片在最左端时，R 1的功率是1P '，已知R 2∶R 3=1∶3，1U ∶1U ' =9∶5，11:P P ' =1∶25，下列结论正确的是（ ）A ．电源电压是8VB ．R 2的阻值是30ΩC ．电流表的最大示数是2.7AD ．该电路的最大功率是27W【答案】CD【解析】【分析】【详解】 AB ．第一过程：当开关S 1闭合、S 2和S 3断开，滑动变阻器的滑片在最右端时，R 1和滑动变阻器R 0的全部串联在电路中，电压表测量R 1的电压，电压表示数是U 1，如图甲。
初三物理 欧姆定律【B卷 专项卷】(易错训练45题9大考点)(原卷版)
一、电流与电压、电阻的关系探究（共6小题）1．（2023秋•四川广元剑阁县期末）某同学利用如图甲所示的电路进行实验，电源电压恒为4.5V ，更换5个定值电阻R x ，得到如图乙所示的图像。
以下有关叙述正确的是（ ）A ．该同学研究的是电流和电压的关系B ．实验中电压表的示数保持2V 不变C ．实验中滑动变阻器阻值变化范围为4Ω～20Ω一、电流与电压、电阻的关系探究（共6小题）二、欧姆定律（共4小题）三、电路的动态变化（共5小题）四、欧姆定律的简单计算（共6小题）五、伏安法测电阻（共5小题）六、欧姆定律图像问题（共5小题）七、欧姆定律比值问题（共4小题）八、欧姆定律综合应用问题（共5小题）九、欧姆定律中的最值和范围值问题（共5小题）2024-2025学年九年级物理全一册单元测试卷欧姆定律. 专项训练卷D．将R x从5Ω换成10Ω后，应将滑片P向左移2．（2024•湖北武汉期中）某同学按照如图所示的电路来探究电流与电阻的关系。
电源电压恒为6V，滑动变阻器的规格为“50Ω，0.5A”，该同学用阻值为5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻分别进行了5次实验，并记录实验数据。
以下说法正确的是（ ）A．实验中滑动变阻器的作用是使定值电阻两端电压各不相同B．多次实验的目的是为了减小误差C．实验中定值电阻两端的电压只能控制在2V～2.5V之间D．由记录的实验数据可知，通过5Ω和10Ω电阻的电流之比为1：23．（2024春•湖北武汉汉阳区月考）在探究电阻一定时电流与电压关系的实验中，某同学连接的电路如图所示，电源电压保持3V不变。
闭合开关，调节滑动变阻器，得到的实验数据如下表。
下列说法正确的是（ ）实验序号 1 2 3 45 电压U/V 0.6 0.9 1.2 1.5 1.8 电流I/A 0.15 0.28 0.30 0.38 0.45 A．多次实验的目的是减小误差B．第4次实验数据是错误的C．选用的滑动变阻器的规格可能是“20Ω2A”D．该实验得出的结论是：电阻一定时，导体两端的电压与通过导体的电流成正比4．（2024•无锡）用如图所示的电路探究通过导体的电流与电阻的关系。
初三物理电路图短路练习题
初三物理电路图短路练习题在初三学习物理的过程中，电路图是一个重要的概念。
理解电路图的结构和原理，能够帮助我们更好地理解电路的工作原理和计算各种参数。
短路是电路中常见的现象之一，也是我们需要掌握的知识点。
下面是一些初三物理电路图短路练习题，希望能够帮助同学们巩固所学的知识。
1. 图一是一个简单的电路图，请在以下选项中选择正确的描述：a) 电流从正极流向负极b) 电流从负极流向正极c) 电流不流动d) 电流可以上下流动答案：a) 电流从正极流向负极2. 图二是一个电路图，请在以下选项中选择正确的描述：a) A点和B点之间存在短路b) A点和B点之间不存在短路c) A点和B点之间有一个开关d) A点和B点之间有一个电源答案：a) A点和B点之间存在短路3. 图三是一个电路图，请计算AB两点之间的总电阻：R1=10Ω，R2=20Ω，R3=30Ω答案：总电阻Rtotal = R1 + R2 + R3 = 10Ω + 20Ω + 30Ω = 60Ω4. 图四是一个电路图，请计算AB两点之间的总电阻：R1=10Ω，R2=20Ω，R3=30Ω，R4=40Ω答案：先计算R2和R3与R4的并联电阻R23，再与R1串联得到总电阻Rtotal：1/R23 = 1/R2 + 1/R3 = 1/20Ω + 1/30Ω ≈ 0.083R23 ≈ 12Ω1/Rtotal = 1/R23 + 1/R4 = 1/12Ω + 1/40Ω ≈ 0.1Rtotal ≈ 10Ω5. 图五是一个电路图，请计算AB两点之间的总电阻：R1=10Ω，R2=20Ω，R3=30Ω，R4=40Ω，R5=50Ω答案：将R1和R2视为一个整体R12，R3和R4视为一个整体R34，再与R5串联得到总电阻Rtotal：1/R12 = 1/R1 + 1/R2 = 1/10Ω + 1/20Ω = 0.051/R34 = 1/R3 + 1/R4 = 1/30Ω + 1/40Ω ≈ 0.0671/Rtotal = 1/R12 + 1/R34 + 1/R5 = 0.05 + 0.067 + 1/50Ω ≈ 0.132Rtotal ≈ 7.6Ω通过以上练习题，我们可以更好地理解电路图中的短路以及计算总电阻的方法。
电功率【B卷 专项卷】(易错训练55题10大考点)(原卷版)
一、电能、电池与电能表的使用（共6小题）1．（2024•湖北武汉蔡甸区模拟）如图所示分别是小英家上月初和上月末电能表的示数。
结合表盘上的信息可知，下列选项中正确的是（ ）A ．小英家家庭电路中的干路电流不得超过10AB ．小英家上个月消耗的电能为1011kW •hC ．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2J一、电能、电池与电能表的使用（共6小题）二、额定功率与实际功率（共3小题）三、电功与电功率的计算（共4小题）四、电功、电功率的图像问题（共8小题）五、电功率的动态电路分析与计算（共6小题）六、电功率的最值与范围值问题（共5小题）七、焦耳定律和电功率的计算（共4小题）八、电热器的多挡位问题（共7小题）九、测量灯泡的电功率与探究电热多少与哪些因素有关（共6小题）十、电能与电热的综合计算（共6小题）2024-2025学年九年级物理全一册单元测试卷电功率．专项训练卷D．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多2．（2023秋•湖北襄阳期末）表格是某型号手机电池的部分参数，该手机正常通话时平均电流为300mA。
下列说法错误的是（ ）标称电压 3.7V电池容量3000mA•h快充充电功率50WA．该手机“电池容量”也可以标记为11.1W•hB．该手机充满电时最多可储存399600J的电能C．该手机电池理论上能维持连续正常通话10hD．使用快充充电，理论上只需13.32分钟便可将电池充满3．（2024•湖南长沙期末）小颖拿出电加热眼罩缓解眼部疲劳，该电加热眼罩额定充电电压为6V，电池容量为2400mA•h，标注“输出6V，4A”的快速充电器的充电效率为90%，则该眼罩的电池从零充满需要（ ）A．10min B．20min C．30min D．40min4．（2023秋•湖北武汉江汉区月考）某手机电池铭牌如图所示，观察可知该电池的工作电压是 V，****mAh看不清了，但发现了4.07Wh字样（如图）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 / 24 电路图改错习题集（BC卷） 一．选择题（共3小题） 1．（5分）如图所示，电路连接没有错误，两灯都发光，每个电表均有正确示数，则下列判断正确的是（ ） A．甲是电压表、乙是电流表 B．甲、乙都是电流表
C．甲是电流表、乙是电压表 D．甲乙都是电压
2．（5分）如图所示，当开关S闭合后，灯L1、L2、L3均发光，下列说法中正确的是（ ） A．灯L1、L2、L3是串联在电路中的 B．灯L1、L2、L3不是并联在电路中的 C．甲、乙、丙是三只电流表 D．乙表测的是灯L2、L3两端的电压之和 3．（5分）如图所示，闭合开关S后，灯泡发光。下列对a、b、c表示的电表的说法正确的是（ ）
A．a是电流表，b、c是电压表 B．a是电压表，b、c是电流表 C．a、b是电流表，c是电压表 D．a、b是电压表，c是电流表 二．填空题（共1小题） 4．小雨在拆装手电筒时，发现手电筒的小灯泡上标有“3.8V”的字样，但上面的电流值已经模糊不清，他想通过实验测量该灯泡的电阻，图甲为他所连的实验电路。 （1）在连接电路时，开关必须 。 （2）经检查发现电路接线有错误，小雨只做了一处改动就闭合开关进行实验。请在他接错的导线上打上“×”，并改正。 （3）实验时，小雨移动滑动变阻器的滑片，当电压表的示数为3.8V时，电流表的示数如图乙所示。则该小灯泡正常发光时的电阻为 Ω。 2 / 24
三．实验探究题（共2小题） 5．要测量小灯泡的额定功率，实验室提供的器材有：标有“2.5V”的小灯泡、电池组（电压为3V）、电压表、电流表、滑动变阻器、开关、导线若干。
（1）小虎所接的实验电路如图甲，电路中部分连接不合理，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。 （2）改正电路后，移动滑片，使滑动变阻器接入电路的阻值最大。闭合开关，此时电压表示数为1V，电流表示数为0.2A，则滑动变阻器的最大阻值为 Ω。 （3）连接好实验电路，检查连接无误后，闭合开关S，却发现灯泡不发光，电流表无示数，电压表指针偏转明显，可能发生的故障是 。 A．灯泡灯丝断了 B．灯座接线短路 C．蓄电池没有电了 D．电流表接线柱短路。 （4）在发现电路有故障时，首要的规范操作应是： 。 （5）故障排除后，移动滑动变阻器的滑片，使电压表的示数为2.5V，此时电流表示数如图乙所示，其值为 A，小灯泡的正常发光时的电阻为 Ω。 （6）她还注意到，这个实验记录也可以用来计算灯丝的电阻，请完成表格中内容。 实验次数 电压表示数U/V 电流表示数I/A 电阻R/Ω 1 1 0.2 5 2 2 0.23 8.7 3 2.5 0.26 这位同学有些纳闷儿：导体的电阻不是与电压、电流无关吗？怎么三次计算的灯丝电阻却不一样呢？请你对此作出解释： 。 3 / 24
6．实验室中要测量一个阻值约为数百欧的电阻。提供的器材有：电源（电压约5V）、学生用电压表（0～6V）、电阻箱R（0～9999Ω5A）、开关S1和S2、导线若干。现要测量待测电阻Rx的阻值，设计了如图甲所示的实验电路图。
（1）小虎进行的实验过程如下： ①连接电路时，开关应 。根据实验电路图，连接成如图乙所示的实物电路，但存在连接错误，只需改动一根导线，即可使电路连接正确，请在接错的导线上打“ד，并用笔画线代替导线画出正确的接法。 ②电路连接正确后，闭合S1，将S2拨到触点1时，电压表的读数为U1，则电源电压为 。 ③闭合S1，将S2拨到触点2，当电阻箱的阻值调为R0时，电压表的示数为U2，则待测电阻的阻值Rx= 。 （2）如果实验器材中没有提供电压表，现再提供一只电流表（0～0.6A），利用上述器材，你认为 （选填“能”或“不能”）较准确测出该待测电阻的阻值，原因是 。 四．解答题（共10小题） 7．小丽做测量小灯泡电功率的实验（小灯泡标有“2.5V”字样）。 （1）如图甲所示，小丽所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确。 请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。 （2）电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数。接下来应进行的操作是 。 A．更换小灯泡；B．检查电路是否断路；C．移动滑动变阻器滑片，观察小灯泡是否发光 （3）实验过程中，当电压表示数为 V时，小灯泡达到额定电压时，此时电流表的示数为0.24A，小灯泡正常发光时的电阻为 Ω。 4 / 24
8．在测量小灯泡正常发光时的电阻的实验中，实验室提供的器材有：标有“2.5V”的小灯泡、电池组（电压为3V）、电压表、电流表、滑动变阻器、开关、导线若干。
（1）小明所接的实验电路如图甲所示，电路中部分连接不正确，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。改正电路后，向右移动滑片，使滑动变阻器接入电路的阻值最大。闭合开关，此时电压表示数为1 V，电流表示数为0.2A，则此时小灯泡的阻值为 Ω。 （2）移动变阻器的滑片位置，使电压表的示数为2.5V，此时电流表示数如图乙所示，其值为 A，小灯泡的正常发光时的电阻为 Ω。 （3）小华在实验过程中，移动变阻器滑片时，电路发生故障使小灯泡突然熄灭，电流表的示数为零，电压表的示数约为3V，则产生故障的原因可能是 。 9．小虎要测量一个阻值约10Ω的电阻，图甲是他未连接完的电路。
（1）小虎所连的电路中有错误或不妥，请改正（在要去掉的线上打“×”，并添加相应的导线），然后将图甲的电路连接完整，要求滑动变阻器滑片向右移时，电压表示数增大； （2）实验过程中，电流表示数如图乙所示，则电流为 A； （3）右表为记录的三组实验数据，则该电阻为 Ω． 实验序号 U/V I/A 1 1.2 0.10 2 2.0 0.16 3 2.8 0.22 5 / 24
10．（1）如图2所示电路的〇里填上适当的电表符号，使电阻R1与R2并联。 （2）小虎要测量一个阻值约10Ω的电阻，如图1是他未连接完的电路。小虎所连的电路中有错误或不妥，请改正（在要去掉的线上打“×”，并添加相应的导线），然后将图中的电路连接完整，要求滑动变阻器滑片向右移时，电压表示数增大。
11．图甲是小亮在“探究电流与电压关系”的实验中所连接的实物图，其中电源电压为6V。 （1）①将甲图中的滑动变阻器阻值调到最大，试触开关时，会看到的现象是： A、电压表： ；B、电流表： 。 ②图甲中有一根导线接错了，请在错误连线上画“×”，并在图上改正。
（2）改正错误后，测量了几组电压和电流的值如下表。分析数据得出的结论是 。 电压U/V 0.5 1.0 1.5 2.0 2.5 电流I/A 0.05 0.1 0.15 0.2 0.25 （3）用这个电路还可以测小灯泡的电阻和功率。将定值电阻换成一只标有“2.5V”的小灯泡，闭合开关后，调节滑动变阻器滑片P到某一位置时，电压表和电流表示数如图乙所示，则此时小灯泡的电阻是 Ω．如果要测小灯泡的额定功率，还应将滑动变阻器的滑片P向 （选填“A”或“B”）端滑动。 6 / 24
12．小强同学用电池组（电压为3V）、电压表、电流表和滑动变阻器等实验器材，测量标有“2.5V”字样小灯泡的正常发光时的电阻。
（1）如图1所示是小强连接的实物连接图，其中有一处连接错误，请在错误连线上打“×”，并用笔画线代替导线画上正确的连线。 （2）在闭合开关前小强又检查了电路，他发现还有一处错误是： 。 （3）电路错误改正后，小强闭合开关S，发现无论怎样调节滑动变阻器灯泡都不亮，且电压表有示数、电流表示数始终为零。造成这种故障的原因可能是 。（写出一种即可） （4）小强排除故障后闭合开关，移动滑片P到某处，电压表的示数为2.2V，要测量小灯泡的额定功率，应将滑片P向 端滑动（选填“左”或“右””）。 （5）小强通过移动滑片P，分别记下了多组对应的电压表和电流表的读数，并绘制成了图2所示的U﹣I图象。根据U﹣I图象提供的信息，可计算出小灯泡的额定功率是 W，当加在小灯泡两端的电压为1.5V时，小灯泡的电阻是 Ω．U﹣I图象不是直线的原因是： 。 13．如图，若要使L1、L2并联，三个圆圈内应填何种电表符号： ① ② ③ ；若要使L1、L2串联，三个圆圈内应填电表符号。 ① ② ③ 。
14．（1）如图1为小明连接的电路，在方框内画出该电路的电路图。
（2）如图2所示的电路中，开关闭合时，灯泡L1和L2正常发光。请你在图中的圆圈内填上合适的电表符号。 7 / 24
15．小虎打算“测量小灯泡电阻”，已知小灯正常发光时的电压为2.5V。 （1）小虎按如图所示电路进行实物的连接，右图是未连接完的电路所连的电路中有错误或不妥，请改正（在要去掉的线上打“×”，并添加相应的导线），然后将图中的电路连接完整。
（2）小虎闭合开关后，发现小灯泡不亮，电流表指针偏转，电压表示数为0，产生故障的原因可能是 。 （3）虎排除上述故障后并顺利进行实验，得到的数据如表。在第1次实验中，小灯泡两端电压为2V时，电流表示数如图所示，则通过灯泡的电流为 A，若要调节小灯正常发光，应当将滑片P适当得向 （选：左/右）移。
（4）由表可知，小灯正常发光时电阻为 Ω；通过对不同电压下小灯电阻的计算，我们发现它的阻值是 （选：变化/不变）的，其原因是： 。 16．小明在“测量小灯泡的电阻”实验中： （1）他连接了如图甲所示的电路，其中有两处错误。请在连接错误的导线上打“×”，并改正过来。要求导线不交叉，并只更改两根导线。 （2）电路连接正确后，闭合开关，小明根据电流和电压值正确算出了被测电阻的阻值为10Ω．电流表的示数（如图乙所示）为 ，请你模仿电流表指针的画法，在图丙中用笔和尺准确画出电压表指针所指位置。
