数字电路基础知识测试题
数字电路试题及答案
数字电路试题及答案一、选择题1. 数字电路中最基本的逻辑门是以下哪一个？A. 与非门B. 或非门C. 与门D. 异或门答案：C2. 在二进制数系统中，用三个比特（bit）可以表示多少个不同的数值？A. 4B. 6C. 8D. 10答案：C3. 下列哪个触发器具有记忆功能？A. 组合逻辑B. 时序逻辑C. D型触发器D. T型触发器答案：C4. 在数字电路中，"0" 和 "1" 分别代表什么逻辑状态？A. 低电平 / 高电平B. 高电平 / 低电平C. 接地 / 供电D. 禁用 / 启用答案：A5. 以下哪种类型的逻辑门是使用晶体管实现开关功能的？A. 模拟门B. 数字门C. 模拟数字门D. 晶体管逻辑门答案：D二、填空题1. 在数字电路中，一个______门输出的高电平可以驱动多个输入端，而不会改变输出电平。
答案：或门2. _______是数字电路设计中的一种基本方法，它将复杂的电路分解为更简单的子电路。
答案：模块化设计3. 在数字电路中，一个______触发器在时钟信号的上升沿改变状态，而______触发器在下降沿改变状态。
答案：D型；JK型4. 一个4位二进制计数器的最大输出值是______。
答案：155. 在数字电路中，______是一种用于存储数据的电路，它可以在没有时钟信号的情况下保持信息。
答案：触发器三、简答题1. 请简述数字电路与模拟电路的主要区别。
答：数字电路处理的是离散的信号，通常只有两种状态（如高电平代表“1”，低电平代表“0”），而模拟电路处理的是连续变化的信号。
数字电路的主要优点是抗干扰能力强，易于实现逻辑运算和存储功能，而模拟电路则更擅长处理连续变化的信号，如音频和视频信号。
2. 什么是组合逻辑和时序逻辑？答：组合逻辑是指其输出仅依赖于当前输入信号的逻辑电路，不包含存储元件，如与门、或门和非门等。
时序逻辑则包含存储元件（如触发器），其输出不仅依赖于当前的输入信号，还依赖于历史状态，因此具有记忆功能。
数字电路试题
数字电路试题一、选择题1. 数字电路中最基本的逻辑单元是（）。
A. 计数器B. 触发器C. 逻辑门D. 寄存器2. 在二进制数系统中，用三个二进制位可以表示的最小十进制数是（）。
A. 0B. 1C. 2D. 33. 下列哪个选项是同步电路的特点？（）。
A. 由时钟信号控制数据流B. 数据流不需要时钟信号C. 逻辑门数量较少D. 电路设计简单4. 在数字电路中，实现二进制加法的基本单元是（）。
A. 与门B. 或门C. 异或门D. 全加器5. 以下哪种情况不是数字电路中的噪声干扰？（）。
A. 电源不稳定B. 温度变化C. 电磁干扰D. 逻辑电路设计错误二、填空题1. 在数字电路中，一个三输入与非门的输出是所有输入的_______。
2. 二进制数 1011 转换为十进制数是_______。
3. 触发器是用于存储_______的基本电路元件。
4. 在数字电路设计中，_______图是一种用于描述电路功能的图形表示方法。
5. 一个完整的数字系统通常由输入设备、输出设备、_______和存储器组成。
三、判断题1. 所有的数字电路都是由模拟电路演变而来的。
（）2. 在数字电路中，逻辑“1”通常表示低电平。
（）3. 时序逻辑电路的输出不仅取决于当前输入，还取决于历史输入。
（）4. 组合逻辑电路的输出只与当前的输入有关，与之前的输入无关。
（）5. 触发器可以用于实现数据的暂存和计数功能。
（）四、简答题1. 请简述数字电路与模拟电路的主要区别。
2. 描述一个简单的数字电路设计流程。
3. 解释什么是布尔代数，并给出一个使用布尔代数化简逻辑表达式的例子。
4. 阐述时钟信号在数字电路中的作用。
5. 讨论数字电路中噪声干扰的来源及其可能的影响。
五、综合题1. 设计一个简单的数字电路，该电路能够实现两个一位二进制数的加法。
画出电路图，并说明你的设计方案。
2. 假设你需要为一个小型电子设备编写一个数字电路测试程序，该程序能够检测并显示电路中各个逻辑门的输入输出状态。
数电考试题及答案
数电考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。
A. 与运算B. 或运算C. 非运算D. 异或运算答案：C2. 一个触发器可以存储（）位二进制信息。
A. 1B. 2C. 4D. 8答案：A3. 以下哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时间延迟C. 输出状态不依赖于电路的历史状态D. 输出状态不依赖于电路的初始状态答案：B4. 一个4位二进制计数器可以计数的最大值是（）。
A. 15B. 16C. 255D. 256答案：B5. 以下哪个不是时序逻辑电路的特点？（）A. 输出不仅依赖于当前输入，还依赖于电路的历史状态B. 输出与输入之间存在时间延迟C. 输出状态不依赖于电路的初始状态D. 输出状态依赖于电路的初始状态答案：C6. 在数字电路中，使用最多的触发器是（）。
A. SR触发器B. JK触发器C. D触发器D. T触发器答案：C7. 一个3线-8线译码器可以译码（）种不同的输入信号。
A. 3B. 4C. 8D. 27答案：C8. 以下哪个不是数字电路的优点？（）A. 高抗干扰性B. 高稳定性C. 低功耗D. 易于集成答案：C9. 在一个二进制计数器中，如果计数器从0开始计数，那么它的第一个状态是（）。
A. 0000B. 0001D. 0101答案：B10. 以下哪个不是数字电路设计中常用的简化方法？（）A. 布尔代数简化B. 卡诺图简化C. 逻辑门替换D. 电阻网络简化答案：D二、多项选择题（每题3分，共15分）11. 下列哪些是数字电路中常用的逻辑门？（）A. 与门B. 或门D. 异或门E. 与非门答案：ABCDE12. 在数字电路中，以下哪些因素会影响电路的稳定性？（）A. 电源电压波动B. 温度变化C. 信号传输延迟D. 电路的初始状态E. 电路的负载答案：ABDE13. 以下哪些是时序逻辑电路的基本组成元素？（）A. 触发器B. 计数器D. 译码器E. 编码器答案：ABC14. 在数字电路中，以下哪些是常用的计数器类型？（）A. 二进制计数器B. 十进制计数器C. 约翰逊计数器D. 环形计数器E. 移位寄存器答案：ABCD15. 以下哪些是数字电路设计中常用的测试方法？（）A. 功能测试B. 时序测试C. 静态测试D. 动态测试E. 模拟测试答案：ABCD三、填空题（每题2分，共20分）16. 在数字电路中，一个基本的与门电路有 ______ 个输入端和______ 个输出端。
数字电路试题及答案
数字电路试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：A2. 一个3输入的与门，当所有输入都为高电平时，输出为：A. 低电平B. 高电平C. 浮空D. 不确定答案：B3. 触发器的两个稳定状态是：A. 0和1B. 正和负C. 高和低D. 真和假答案：A4. 下列哪个不是数字电路的优点？A. 高速度B. 高稳定性C. 低功耗D. 易于集成答案：C5. 以下哪个是组合逻辑电路的特点？A. 输出状态只与当前输入有关B. 具有记忆功能C. 输出状态与过去输入有关D. 以上都不是答案：A6. 一个D触发器的Q端在时钟信号上升沿触发时，其输出将：A. 保持不变B. 变为0C. 变为1D. 翻转答案：D7. 以下哪个逻辑门不是基本逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：D8. 以下哪个是数字电路设计中的同步设计？A. 所有信号在同一个时钟信号下操作B. 信号在不同的时钟信号下操作C. 信号没有时钟信号D. 以上都不是答案：A9. 一个4位二进制计数器，其计数范围是：A. 0到3B. 0到7C. 0到15D. 1到4答案：C10. 在数字电路中，布尔代数的基本原理不包括：A. 幂等律B. 互补律C. 反演律D. 欧拉定律答案：D二、简答题（每题10分，共30分）1. 简述数字电路与模拟电路的主要区别。
答：数字电路主要处理离散的数字信号，使用二进制数字表示信息，具有较高的抗干扰能力，易于实现大规模集成。
而模拟电路处理连续变化的模拟信号，使用电压或电流的连续变化来表示信息，通常需要较高的精度和稳定性。
2. 解释什么是时序逻辑电路，并给出一个例子。
答：时序逻辑电路是一种数字电路，其输出不仅依赖于当前的输入，还依赖于电路的历史状态。
这种电路通常包含存储元件，如触发器或寄存器。
一个常见的例子是计数器，它可以按照时钟信号的上升或下降沿进行计数。
第五章 数字电路基础试题及答案
第五章 数字电路基础一、填空题：1.（7-4易）______AB AB +=。
2.（7-4易）_____A AB +=。
3.（7-4中）______A AB +=。
4.（7-4难）___________AB AC BC ++=。
5.（7-2易）逻辑代数有 、 和逻辑非三种基本运算。
6.（7-4易）1____A ⊕=。
7.（7-4易）A ⊙1=__________。
8.（7-2易）如果输入与输出的关系是"有0出1，全1出0"，这是 逻辑运算。
"全0出0，有1出1"，这是 逻辑运算。
9.（7-2中）异或门的逻辑功能是 、 。
10.（7-1易） 晶体二极管具有____________特性，利用这一特性可作开关电路。
11.（7-1易）晶体二极管从导通到截止需要一段时间，称之为_______________。
12.（7-1易） 晶体三极管通过对其基极电位控制，可使其处于________状态或_______状态。
13.（7-1易） 晶体三极管的U BE _____ U th (填>,<,或=)时，其处于截止状态。
（U th 为三极管发射结导通电压）。
14.（7-1中） 在实验和实际中，可在三极管的基极电阻上并联一个______________来加速管子开启和关闭速度。
15.（7-3易） n 个变量有________个最小项。
16.（7-2易） 三态输出与非门的输出端有三种状态：______，______，______。
17.（7-3中） （127）10＝( )2=( )8=( )1618.（7-3中） （254.25）10＝（ ）2＝（ ）8＝ （ ）1619.（7-3难）（2.718）10＝（ ）2（小数点后保留4位）＝ （ ）8＝（ ）1620.（7-4难）AB A C BC ++=_______________。
21.（7-1易）逻辑变量的取值有种，即。
(完整版)数字电路基础试题及答案

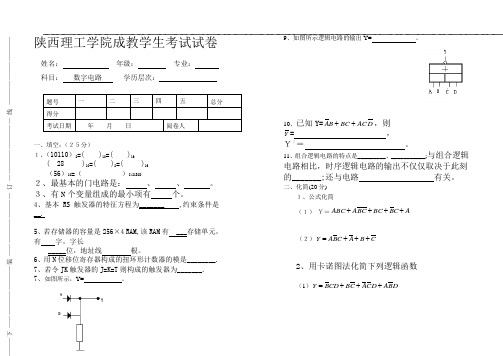

陕西理工学院成教学生考试试卷姓名： 年级： 专业： 科目： 数字电路 学历层次：题号 一 二 三 四 五 总分 得分考试日期 年 月 日 阅卷人一、填空：（２５分）１、（10110）2=( )10=( )16( 28 )10=( )2=( )16 （56）10=（ ）8421BCD２、最基本的门电路是： 、 、 。
３、有N 个变量组成的最小项有 个。
4、基本RS 触发器的特征方程为_______ ,约束条件是 __.5、若存储器的容量是256×4 RAM,该RAM 有 ___存储单元，有 字，字长_____位，地址线 根。
6、用N 位移位寄存器构成的扭环形计数器的模是________.7、若令JK 触发器的J=K=T 则构成的触发器为_______. 7、如图所示，Y= 。
9、如图所示逻辑电路的输出Y= 。
10、已知Y=D AC BC B A ++，则Y = ，Ｙ／＝ 。
11、组合逻辑电路的特点是_________、___________;与组合逻辑电路相比，时序逻辑电路的输出不仅仅取决于此刻的_______;还与电路 有关。
二、化简(20分)１、公式化简（１） Ｙ＝ABC ABC BC BC A ++++（２）Y ABC A B C =+++2、用卡诺图法化简下列逻辑函数（1）Y BCD BC ACD ABD =+++——下 ——————————装 —————————— 订 —————————— 线 ———————————（２）(1,3,4,9,11,12,14,15)(5,6,7,13)m d Y =∑+∑三、设下列各触发器初始状态为0，试画出在CP 作用下触发器的输出波形(10分)四、用74LS161四位二进制计数器实现十进制计数器。
（15分）五、试分析如图电路的逻辑功能,设各触发器的初始状态为0。
(15分)P Q A Q B Q C Q D C T 74LS161 LD CP A B C D Cr Q A 、Q B 、Q C 、Q A 、B 、C 、D ：数P 、T ：计数选通端r C ：异步复位端CP ：时钟控制输入D L ：同步并置数C ：位输出端；《数字电路》试卷参考答案一、填空：1、10(22)、16(16)；2(11100)、16(1)C ；8421(01010110)BCD 。
数字电路基础概念测试
数字电路基础概念测试（答案见尾页）一、选择题1. 数字电路中的基本逻辑门有哪些？A. 与门B. 或门C. 非门D. 异或门E. 同或门2. 下列哪个元件是数字电路中的时序元件？A. 触发器B. 计数器C. 编码器D. 译码器E. 数据选择器3. 在数字电路中，用于表示二进制数的编码方式有哪几种？A. 8421BCD码B. 余3码C. 格雷码D. 补码E. 奇偶校验码4. 什么是TTL电路？它有哪些特点？A. TTL电路是一种集成电路，具有高速度、高可靠性等特点。
B. TTL电路是一种模拟电路，具有低速度、高可靠性等特点。
C. TTL电路是一种数字电路，具有高速度、低可靠性等特点。
D. TTL电路是一种混合电路，具有高速度、低可靠性等特点。
5. 以下哪个是CMOS逻辑门的特点？A. 高速度、高功耗B. 低速度、高功耗C. 高速度、低功耗D. 低速度、低功耗6. 什么是负逻辑？它的输出信号电平与输入信号电平的关系是什么？A. 负逻辑是一种逻辑门，其输出信号电平与输入信号电平的关系是反相。
B. 负逻辑是一种逻辑门，其输出信号电平与输入信号电平的关系是同相。
C. 负逻辑是一种逻辑门，其输出信号电平与输入信号电平的关系是正相。
D. 负逻辑是一种逻辑门，其输出信号电平与输入信号电平的关系是无关。
7. 在数字电路设计中，如何判断一个电路是否满足时序要求？A. 检查电路中的时钟信号频率是否足够高。
B. 检查电路中的触发器的时序参数是否符合设计要求。
C. 检查电路中的数据信号传输速率是否足够快。
D. 检查电路中的电源电压是否足够稳定。
8. 什么是总线？它在数字电路中的作用是什么？A. 总线是一种传输介质，用于在数字电路中传输数据。
B. 总线是一种通信协议，用于在数字电路中同步数据传输。
C. 总线是一种接口电路，用于在数字电路中连接不同设备。
D. 总线是一种存储单元，用于在数字电路中存储数据。
9. 在数字电路中，如何实现两个或多个电路模块之间的同步？A. 使用计数器B. 使用锁相环C. 使用寄存器D. 使用滤波器10. 什么是微程序控制器？它与硬连线控制器的区别是什么？A. 微程序控制器是一种控制器结构，其中指令通过微代码执行，与硬连线控制器相比，具有更高的灵活性和可扩展性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字电路基础知识测试题
一、判断题（每题1分，共10 分）
1、凡在数值上和时间上都是连续变化的信号是数字信号。
（）
2、当决定一件事情的几个条件全部具备之后，这件事情才能发生，否则不发生，这样的因果关系称为或逻辑关系。
（）
3、组合逻辑门电路的功能特点是任何时刻的输出状态直接由当时的输入状态决定。
（）
4、因为逻辑表达式A+B+AB=A+B 成立，所以AB=0 。
（）
5、二进制数（111）2 对应的十进制数是7.（）
6、（1）2+（1）2=2。
（）
7、逻辑电路中，1 表示高电平，0 表示低电平，这是正逻辑体制。
（）
8、数字电路的研究对象是电路的输入与输出之间的逻辑关系。
（）
9、组合逻辑门电路没有记忆功能。
（）
10、在逻辑函数中，运算次序是如果有括号先进行括号里的运算，没有括号则先算非号下的内容，再按乘、加的次序依次运算。
（）二、选择题：（每题2 分，共50分）
1、二进制数11101 转换为十进制数为（）
A 28
B 29
C 31
D 33
2、十进制数37 转换为二进制数为（）A 100101 B 100100 C 101001 D 100111
3、当决定一件事情的几个条件中，只要有一个条件得到满足，这件事情就会发生，这样的因果关系称为（）关系。
A 与逻辑
B 或逻辑
C 非逻辑
D 以上都不对
4 、下列说法正确的是（）A 数字电路中工作的半导体器件多数工作在开、关状态。
B 数字电路中工作的半导体器件多数工作在饱和区。
C 数字电路中工作的半导体器件多数工作在截止区。
D 数字电路中工作的半导体器件多数工作在放）大区。
5、（）门电路的逻辑功能是全0 出1，有1 出0。
A与B或 C 与非 D 或非
6、在逻辑代数中， A 1 =(）
A 0
B 1
C A
D 以上都不对
7、在逻辑代数中，A+1 = (）
A 0
B 1
C A
D 以上都不对
8、在逻辑代数中， A 0 =(）
A 0
B 1
C A
D 以上都不对
9、在逻辑代数中，A+A= (）
A 0
B 1
C A
D 2A
10、在逻辑代数中，AA= (）
2
A 0
B 1
C A
D A
11、在逻辑代数中，A+AB=（）
A A+
B B +B
C A
D B
12、与门电路的逻辑符号为（）
13、异或门电路的逻辑符号为（）
14、( 11001) 2- ( 100) 2=( )
A 10011 B10101 C10100 D11000
15、( 11) 2+ ( 1 ) 2=( )
A 12 B100 C 1 11 D 101
16、与门电路的逻辑功能是()
A有0出0，全1出1 B 有0 出1,全 1 出0
C有1出1,全0出0 D 有1 出0,全0 出1
17、或门电路的逻辑功能是()
A有0出0，全1出1 B 有0 出1,全 1 出0
C有1出1,全0出0 D 有1 出0,全0 出1
18、非门电路的逻辑功能是()
A有0出0，全1出1 B 有0 出1,全 1 出0
C有1出1,全0出0 D 入1 出0,入0 出1
19、异或门的的逻辑功能是()
A有0出1,全1出0 B 有1出0, 全0出1 C输入端状态相同时输出1,不同时输出0 D输入端状态相同时输出20
、
在逻辑代数中， A 1B =()
A B C D以上都不对
21、在逻辑代数中，A+0 =()
A 0
B 1
C A D以上都不对22
、
在逻辑代数中，AA =()
A 0
B 1
C A D
23
、
在逻辑代数中， A 1 A = :( )
A 0
B 1
C A
D 2A
24、在逻辑代数中， A =()
A 0
B 1
C A D
25
、
在逻辑代数中，Al AB = ()
A A+
B B +B
C A
D B
0,不同时输出1
、选择题：（每题分，共分）
三、化简与证明（每题分，共分）
1、皿+皿
2、
3、A B +BCD +AC tBC
4、AB BC AC =AB BC AC
5、A ABC 二ABC ABC AB C 6 、AB AB AB 丽=1
四、作图题（10分）
1、下图中，根据逻辑符号和输入波形，画出它相应的输出波形。
2、写出下图所示的逻辑电路的逻辑表达式并化简之，再画出化简后的逻辑电路图。
A B C
（4分）
（6分）。
