论水库环境溢洪道预应力锚索施工
预应力锚索施工方案
预应力锚索施工方案一编制依据编制依据二工艺流程2.1工艺流程图2.2工艺流程说明2.2.1施工准备预应力锚索施工主材按照规范要求进行抽样检查，抽样合格的钢绞线方能用于预应力锚索施工。
张拉设备须成套进行标定，并按标定配套进行使用。
预应力锚索用钢绞线及孔口钢垫座套管、架线环、垫座钢筋等均在现场加工场地制作。
2.2.2锚索造孔2.2.2.1施工平台一般需采用搭设排架形成施工平台。
排架为贴坡式排架，采用φ48的钢管搭设，其底部宽140cm，顺坡上升后逐步加宽，工作平台宽度不小于450cm，立杆纵距1.5米，横距1.8米，层高1.8米。
随架高增加，横杆与岩面连壁锚杆相连。
连壁锚杆采用手风钻造孔，成孔孔径Ф50㎜，入岩深度0.6～0.8米，下倾角度随坡形，穿Ф48㎜钢管制成的锚管。
排架上口每3.6米设置一根连壁锚管（排架立杆间隔设置）。
排架工作平台搭设到位后，用厚质木板或竹跳板铺设工作平台，板头用铁丝绑扎牢固，平台外侧挂设安全网。
同时在架外侧设置剪刀撑和斜撑，架底顺坡面设置扫地杆，以提高排架稳定性。
为保证人员上下作业安全，在架腹部位搭设人工爬梯，人工爬梯随排架同步上升。
排架搭设完毕，经验收合格可投入使用。
2.2.2.2孔位放样排架搭设完毕后，由测量队根据设计提供的数据放样。
按照施工设计通知提供的孔位桩号和高程及钻孔方位等施工参数，利用大坝坐标系的控制点用全站仪精确测放锚索开孔孔位，同时放好钻孔前、后方位点。
坝后坡锚索孔口处坡面需进行开挖处理，以满足墩头混凝土距护坡衬砌混凝土面距离大于20cm的要求。
2.2.2.3钻机定位利用边坡上的锚杆和排架加固锚管，对钻机进行定位加固。
2.2.2.4开钻开钻前复测钻机定位参数（孔向、孔位、孔斜、孔径、孔深等），核对无误方可开钻。
开孔钻进要低转速、低压推进。
钻进过程中根据岩粉、返渣、漏气、进尺速度等现象判断孔内地层情况，并及时调整采取适宜的钻进参数，确保钻进效率和钻孔精度。

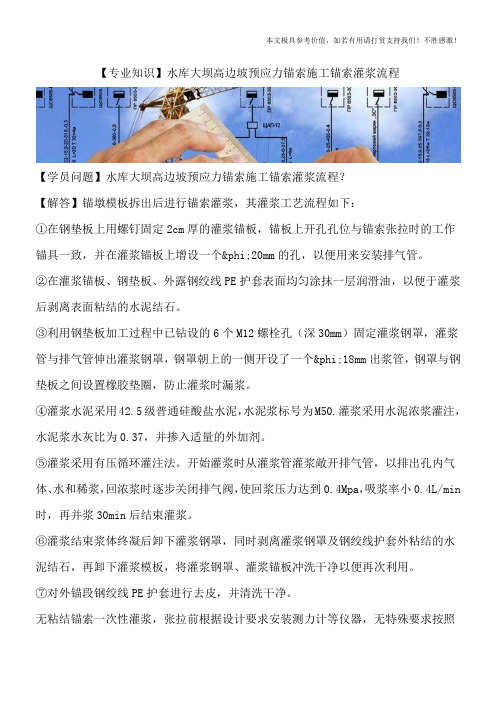

【专业知识】水库大坝高边坡预应力锚索施工锚索灌浆流程
【专业知识】水库大坝高边坡预应力锚索施工锚索灌浆流程【学员问题】水库大坝高边坡预应力锚索施工锚索灌浆流程？【解答】锚墩模板拆出后进行锚索灌浆，其灌浆工艺流程如下：①在钢垫板上用螺钉固定2cm厚的灌浆锚板，锚板上开孔孔位与锚索张拉时的工作锚具一致，并在灌浆锚板上增设一个φ20mm的孔，以便用来安装排气管。
②在灌浆锚板、钢垫板、外露钢绞线PE护套表面均匀涂抹一层润滑油，以便于灌浆后剥离表面粘结的水泥结石。
③利用钢垫板加工过程中已钻设的6个M12螺栓孔（深30mm）固定灌浆钢罩，灌浆管与排气管伸出灌浆钢罩，钢罩朝上的一侧开设了一个φ18mm出浆管，钢罩与钢垫板之间设置橡胶垫圈，防止灌浆时漏浆。
④灌浆水泥采用42.5级普通硅酸盐水泥，水泥浆标号为M50.灌浆采用水泥浓浆灌注，水泥浆水灰比为0.37，并掺入适量的外加剂。
⑤灌浆采用有压循环灌注法。
开始灌浆时从灌浆管灌浆敞开排气管，以排出孔内气体、水和稀浆，回浓浆时逐步关闭排气阀，使回浆压力达到0.4Mpa，吸浆率小0.4L/min 时，再并浆30min后结束灌浆。
⑥灌浆结束浆体终凝后卸下灌浆钢罩，同时剥离灌浆钢罩及钢绞线护套外粘结的水泥结石，再卸下灌浆模板，将灌浆钢罩、灌浆锚板冲洗干净以便再次利用。
⑦对外锚段钢绞线PE护套进行去皮，并清洗干净。
无粘结锚索一次性灌浆，张拉前根据设计要求安装测力计等仪器，无特殊要求按照设计技术要求施工，做好对锚索张拉力进行观测。
⑧封锚：封锚工序要求和普通有粘结锚索一致，不在赘述。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
事实表明，习惯左右了成败，习惯改变人的一生。
在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。
【文档】预应力锚索施工方案
【专业知识】预应力锚索施工方案【学员问题】预应力锚索施工方案？【解答】〔1〕施工工艺流程施工工艺流程〔2〕主要工序施工方法①钻机就位、成孔锚索在基坑开挖至锚索设计标高低 0.5m 后开始施工。
采用套管护壁成孔工艺，锚孔直径为 φ150mm及 200mm，钻机就位后用量角器量立轴倾角，锚索倾角20°，安装牢固。
当锚索有可能碰到地下管线或隐蔽物时，锚孔倾角须做适当调整。
锚索钻孔不得扰动周围土层；钻孔前，根据设计要求和地层条件，定出孔位、做出标记。
锚索水平、垂直方向的孔距误差不应大于100mm钻.头直径不应小于设计钻孔直径3mm；钻孔轴线的偏斜率不应大于锚杆长度的2%.锚索钻孔深度不应小于设计长度，也不宜大于设计长度500mm；向孔内安放锚索前，应将孔内岩粉和土屑清洗干净。
②锚索制作、存储锚筋采用抗拉强度为1860MPa的钢绞线。
压浆管用ф25塑料管，内端距孔底，出浆口及端头封闭。
锚索自由段涂黄油并套PVC管，锚孔外预留1.5m 张拉段，每隔 2m设置一道架线环，保证锚索顺直、居中。
锚索锚固段架线环与紧箍环每隔0.7m 设置，前端为保证锚索顺利下锚加设导向帽，导向帽用ф8钢筋弯折焊接并用8 号铁丝绕制。
锚索杆体的制作、存储在施工现场的专门作业棚内进行；在锚固段长度范围，杆体上不得有可能影响与注浆体有效粘结和影响锚杆使用寿命的有害物质，并应确保满足设计要求的注浆体厚度。
钢绞线应采用切割机切断；杆体制作时应按设计要求进行防腐处理。
加工完成的杆体在存储、搬运、安放时，应防止机械损伤、介质侵蚀和污染。
钢绞线锚索杆体的制作要求：应去除油污、锈斑，严格按设计尺寸下料，每根钢绞线的下料长度误差不应大于50mm.应平直排列，注浆管应与杆体绑扎牢固，绑扎材料不宜采用镀锌材料。
锚索杆体存储的要求：杆体制作完成后应尽早使用，不宜长期存放；制作完成的杆体不得露天存放，宜存放在枯燥清洁的场所。
应防止机械损伤杆体或油渍溅落在杆体上。

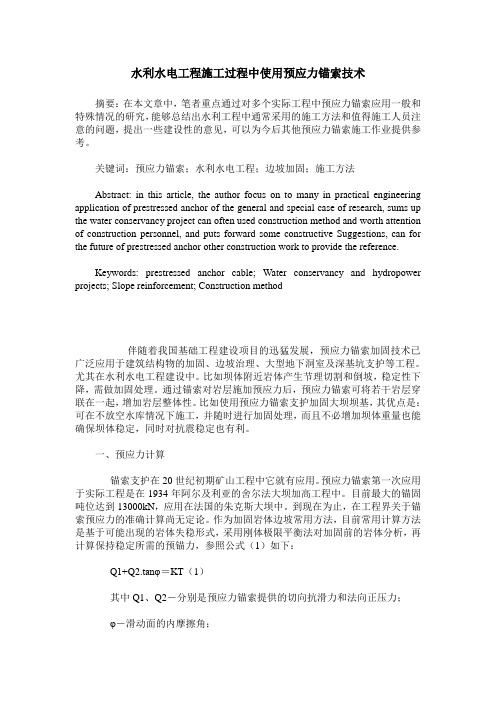

水利水电工程施工过程中使用预应力锚索技术
水利水电工程施工过程中使用预应力锚索技术摘要：在本文章中，笔者重点通过对多个实际工程中预应力锚索应用一般和特殊情况的研究，能够总结出水利工程中通常采用的施工方法和值得施工人员注意的问题，提出一些建设性的意见，可以为今后其他预应力锚索施工作业提供参考。
关键词：预应力锚索；水利水电工程；边坡加固；施工方法Abstract: in this article, the author focus on to many in practical engineering application of prestressed anchor of the general and special case of research, sums up the water conservancy project can often used construction method and worth attention of construction personnel, and puts forward some constructive Suggestions, can for the future of prestressed anchor other construction work to provide the reference.Keywords: prestressed anchor cable; Water conservancy and hydropower projects; Slope reinforcement; Construction method伴随着我国基础工程建设项目的迅猛发展，预应力锚索加固技术已广泛应用于建筑结构物的加固、边坡治理、大型地下洞室及深基坑支护等工程。
尤其在水利水电工程建设中。
比如坝体附近岩体产生节理切割和倒坡，稳定性下降，需做加固处理。
通过锚索对岩层施加预应力后，预应力锚索可将若干岩层穿联在一起，增加岩层整体性。
水利水电工程预应力锚索施工技术的发展与应用
• ①锚固段应力集中： 拉力型锚索锚固段前段为拉应力集中区，并逐 渐衰弱至后段，易产生剪切破坏。压力型锚索锚固段底部为压应力 集中区，易致锚固体压裂破坏。 • ②锚索腐蚀（地下水对锚索钢绞线的侵蚀）： a) 拉力型锚索锚固段 的钢绞线是裸露的，存在被地下水侵蚀的可能性。 b) 在拉力型锚 索体外套上“波纹管”制成“双层保护式”锚索，依然避免不了地 下水对锚固段钢绞线的侵蚀。 c)压力型锚索在钢绞线外穿上 保护套，将钢绞线与地下水隔离开，在很大程度上对钢绞线起到了 保护作用，但地下水可从钢绞线端头对其进行侵蚀。 • ③有粘结钢绞线需二次注浆问题：采用有粘结钢绞线的锚索注浆须 采用二次注浆工艺，即在锚固段附近卡塞先进行锚固段注浆，在候 强张拉后再进行自由段注浆。采用此工艺不仅锚固质量不易得到保 证，而且锚索注浆工效低，注浆施工亦不方便。
• 2.2 预应力锚固体系的研制取得突破
• 为满足水利水电等施工领域永久锚固的需要， 四川准达岩土工程公司研制开发了自由式拉压 复合型预应力锚索、自由式单孔多锚头防腐型 预应力锚索，增强了预应力锚索对破碎软弱等 复杂地层的适应性。
• 2.3 大吨位、大口径、超深孔锚索施工 水平日益提高
• 预应力锚索载荷大多为1000～3000KN。八十年代后期， 丰满电站提高到6000KN；九十年代，石泉电站锚索载 荷提高到8000KN；二十世纪末，李家峡锚索吨位提高 到10000KN。 • 在锦屏一级电站边坡岩体破碎、深部裂隙发育等不利 地质条件下，四川准达岩土工程公司施工完成了深达 120m 的 3000KN 级自由式单孔多锚头防腐型预应力锚 索以及深达 80m 、 Φ 220 大口径的 5000KN 级自由式单 孔多锚头防腐型预应力锚索。
• 龙羊峡水电站中、深、底孔泄洪道闸墩锚索；岩滩、 安康、小浪底和葛洲坝等水电站闸墩锚索。 • 隔河岩水电站压力引水隧洞环锚；小浪底三条排沙洞 锚索。 • 小浪底等电站地下厂房锚索。 • 锦屏一级电站、瀑布沟电站、紫坪铺水利枢纽工程、 西藏金河水电站、云南小湾电站、西藏直孔水电站、 西藏羊湖水电站等工程边坡采用了1000KN ～ 3000KN ～ 5000KN 级自由式单孔多锚头防腐型预应力锚索进行加 固处理。
预应力锚索施工标准
预应力锚索施工标准预应力锚索施工采用全套管跟进水循环冲击钻进施工工艺，钻头通过动力冲击将砾石、漂石击碎，并经水循环将破碎的石削冲出孔外，以达到清理孔内的目的，同时钢套管随钻杆跟进以维护孔壁，钻进至设计深度后提钻成孔。
一、锚索成孔基坑开挖至锚索设计标高0.5m以下停止开挖，根据设计标高定出孔位，做好标记。
锚索的成孔孔径为150mm，孔位允许偏差不应大于50mm；锚索倾斜角度为15°，偏斜角度不应大于2°，钻孔时需持续测量，保证钻孔角度。
钻孔孔深和杆体长度不应小于设计尺寸，也不宜大于设计长度的1%。
成孔后认真清孔，直至孔内泥浆被清理完毕为止。
在锚索安装前，应对孔口进行暂时封堵，不得使碎屑、杂物进入孔口。
二、锚索制作锚索选用表面无损伤、锈污的钢绞线，不得使用表面有焊痕的钢绞线。
锚索下料长度为设计长度和孔外预留长度（1.2米）之和，以保证锚索张拉锁定时的要求，每股长度误差不大于50mm，下料前必须通知技术人员。
1、自由段制作，自由段的钢绞线应放入塑料套管内，外绕工程胶布密封固定。
2、锚固段制作，对预应力锚索的锚固段需要进行除锈，将钢绞线平直放好后，每间隔2m设置一个隔离架，将钢绞线依次放入定位支架的凹槽内，再用扎丝将其与支架扎紧，两个隔离架中间采用16号铅丝捆扎4道。
锚固段底部用扎丝将三股或二股钢绞线捆在一起，不得有分叉现象，底部做成锥形头，防止下锚时将锚索插入土体内。
3、二次注浆管制作，采用Φ25硬塑料注浆管制作，待锚索绑扎完成后，先将注浆管沿锚索轴线方向从定位支架的中间孔洞从自由段开始向底端穿进。
注浆管底口封堵严密，锚固段做成花管（孔眼φ6～φ8，间距0.5m）孔眼用黑胶布将密封，注浆管底口距孔底宜为50cm左右。
三、锚索安装1、清孔：用高压水泵将清水注入孔底，进行清孔，直至没有泥浆流出为止。
2、锚索体安装时，将一次注管的一端用扎丝捆扎在锚索的底端，捆扎时不可过紧，防止一次注浆拔出时被拔断，但不可过松，防止下锚过程中因钢绞线弯曲挤压而引起脱落，注浆管底口距孔底宜为50cm左右。
预应力锚索施工说明
预应力锚索施工说明一、施工步骤（1）墙面凿毛；（2）锚索钻孔；（3）锚索制作，并将其置于钻孔中；（4）压力注浆；（5）锚具安装、浇筑斜托；（6）锚索预应力张拉；（7）封锚。
二、钻孔预应力锚索钻孔直径为φ150mm，钻孔均为斜孔（下倾角20°、25°），钻孔工艺及施工机械应满足：（1）钻孔轴线应在设计公路路线的法向竖直面内。
（2）钻孔轴线准确，孔口误差±5cm，孔底误差小于5%孔长，即角度偏差2°52＇，相邻钻孔轴线间距参见框架锚索设计图。
（3）钻孔应采用无水钻进方式，钻孔速度必须严格控制，不得高出钻机本身标准钻速的1～2％，匀速钻进，以防止钻孔弯曲和变径，造成下锚困难。
（4）钻孔深度应大于锚索设计深度的50cm，超钻部分作为预留的沉渣段，可采用声波仪进行检测。
（5）钻进达到钻孔设计深度之后，不能立即停钻，必须在停止进尺的情况下，稳钻1～2分钟，防止孔底端部尖灭，达不到设计的锚固直径和深度。
（6）钻孔孔壁不得有粘土或粉土滞留，必须清洗干净，清洗方法可用高压气清孔，直到孔壁干净无粉尘、碎屑，孔底无残块为止，以保证锚索能下到预定深度，确保浆体与孔壁的粘结质量。
（7）钻孔钻入土层或孔内塌孔严重时，需根管钻进。
三、锚索制作（1）锚索钢筋采用φs/15.2mm低松弛无粘结钢绞线，产品应满足以下技术要求：（2）钢绞线为成圈产品，材料运到现场后，应对材料的80%进行探伤和预张拉检验，其中钢绞线直径按10%盘抽样，钢绞线力学性能检查按5%盘抽样（不少于3盘），各截取一个试件进行拉力试验，试验结果应满足上述技术指标。
（3）锚索在安装前，先将钢绞线锚固段剥皮后用洗衣粉或其它去油产品将钢绞线表层油污洗刷干净，自由段与锚固段接口处用胶布缠绕。
然后在孔外把收缩及扩张定位环牢固地绑扎在钢绞线锚固段上，间距为75cm，自由段内设定位器。
其后安装锚具，锚具采用OVM15－6定型产品，锚具垫板平面应与锚索体垂直。
张峰水库溢洪道闸室预应力锚索施工
张峰水库溢洪道闸室预应力锚索施工
孙嘉彬
【期刊名称】《山西水利科技》
【年(卷),期】2009(000)003
【摘要】张峰水库溢洪道闸室底部存在软弱夹层,对地基稳定不利,设计单位采用预应力锚索进行加固处理,以提高其抗滑稳定性.文中对预应力锚索从施工参数的确定,到施工的每个环节进行了详细的阐述.
【总页数】3页(P25-27)
【作者】孙嘉彬
【作者单位】山西省张峰水库建设管理局,山西太原,030024
【正文语种】中文
【中图分类】TV543
【相关文献】
1.溢洪道闸墩预应力锚索施工常见问题及对策 [J], 杜正宏
2.苗尾水电站溢洪道闸墩预应力锚索施工 [J], 张胜强;姚亚军;张传信
3.张峰水库溢洪道地基预应力锚索施工质量控制 [J], 罗中元
4.龙马水电站溢洪道闸墩预应力锚索施工 [J], 缪买和;刘政;龚有贵;储茂成
5.积石峡水电站溢洪道堰闸段超大型弧门铰支座预应力锚索施工 [J], 王英孝;杨永军;顾锡学
因版权原因，仅展示原文概要，查看原文内容请购买。
水电水利工程预应力锚索施工规范--DLT-5083-2004【范本模板】
1 适用范围1.0。
1本标准适用于水电水利工程中的岩体加固及混凝土结构后张预应力锚索施工。
1。
0.2本标准可供其他工程的岩体加固及混凝土结构后张预应力锚索施工参考.2 引用标准下列标准所包含的条文,通过在本标准中引用而构成本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修改，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 5224—2003 预应力混凝土用钢绞线GB/T14370-2000 预应力筋用锚具、夹具和连接器GB/T50326-2001 建设工程项目管理规范DL/T5100-1999 水工混凝土外加剂技术规范DL/T5123-2000 水电站基本建设工程验收规程DL/T5144—2001 水工混凝土施工规范DL/T5148-2001 水工建筑物水泥灌浆施工技术规范DL/T5176—2003 水电工程预应力锚固设计规范SL46—94 水工预应力锚固施工规范SL176—1997 水利水电工程施工质量评定规程JG3006—93 有粘结预应力筋JG3007—93 无粘结预应力筋专用防腐润滑脂JG/T3013—94 金属螺旋管JG/T3663—92 给水用高密度聚乙烯管材JG/T5028-93 预应力用液压千斤顶3 名词术语3。
0。
1预应力钢绞线 Prestressing steel strand用于对岩体、混凝土结构物施加预应力的由多根高强钢丝捻制成的低松驰线束。
3.0.2预应力锚索Prestressing tendon由锚具、预应力钢绞线及附件组成的结构件。
3.0。
3预应力钢绞线—锚具组装件Prestressing tendon anchorage assembly预应力钢绞线与锚具装配的受力单元。
3。
0.4有粘结预应力锚索Bonded prestressing tendon预应力锚索经张拉锁定、灌浆后，其张拉段与被锚固介质无相对滑动的预应力锚索。
3。
0。
5无粘结预应力锚索 Unbonded prestressing tendon预应力钢绞线经专用防腐脂油敷涂和外包层处理，张拉锁定后其张拉段在被锚固介质内可相对滑动的预应力锚索。
预应力锚索施工技术在水利工程边坡治理中的应用
预应力锚索施工技术在水利工程边坡治理中的应用摘要：当前我国水利工程建设规模日益扩大，各种先进工艺、技术及设备应用日益增多，很多水利水电工程施工已大范围应用预应力锚索技术，其不仅可明显减少整体工程成本投入量，还可进一步增强工程质量。
本文首先概述预应力锚索技术，然后解析水利水电工程预应力锚索施工流程，旨在进一步推广应用预应力锚索施工技术。
关键词：预应力锚索；施工技术；水利工程；边坡治理；应用1对于水利工程边坡施工技术的分析当前，在水利工程施工期间，一般都是使用逆作法实施施工，在遵循自上而下流程的基础上来保护局部。
在这种情况下，可以同时实施开挖以及防护工作。
从实际应用情况来看，逆作法产生的作用极大，在开挖过程中，其幅度比较的小，不会影响边坡的稳定性。
再者，由于局部开挖进行施工，因此边坡暴露时间减少，起到了一定的防护效果。
最后，可以将开挖平台当成防护平台使用，这样不仅可以减少输出，还可以提升经济效益。
1.施工要点首先，对于设计放线工作而言，要根据施工设计图纸实施，再者，针对高一级的边坡开挖来说，可以依照设计相应比例和高度进行，同时，还要详细检查周围的地质，确保设计参数的准确性，当发有异常现象的时候，要合理地进行整顿。
此外，做好环境保护工作，比如边坡绿化。
水利施工期间，制定完善的安全防护对策可以保证人员安全和工程的稳定性。
从中看出，安全防护对策是十分重要的。
施工时，配置专业的巡查人员来检查坡体以及防护结构，在现场布置多个监测点实施检测工作，将监测点设置在边坡稳定性低、受外界影响较大的区域中，使用多种技术进行检验，以此确定出边坡实际情况。
2.施工的实质性目的实施水利工程的实质性目的表现在以下几点：（1）地下滴灌工程的设计和施工；（2）对于当前的田间灌溉工程而言，要遵循整体方案要求来进行相应的改进和完善；（3）地下滴灌田间实验方案的制定；（4）对田间地质进行检测，以此评价灌水质量。
在应用此种工程的过程中，需要对地下滴灌系统的运行性能和质量进行综合性评价，以此为后期工作提供相应的依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
清洗钻孔 ， 使孔 内的粉尘水 体等杂物清理 干净 ， 保证钻孔灌浆后 ， 达到设计要求 ， 真正让我们 的防洪系统起到作 用。同时 ， 我们也要
科 技 论 文 与 案例 交流
论水 库环境溢洪道预应 力锚索施工
郑建丽
（ 云南省大理市水利水 电规划设计队
摘 要： 近年 来 ， 全球 地 质 波 动 频 率 ， 气 象 变化 差 异 幅
云南大理
６ ７ １ ０ ０ ０ ）
确认无误后再用高压 风吹孔 ， 人工缓缓将锚 索体放人孔 内 ， 用 钢 尺量 出孔外露 出的钢绞 线长度 ， 计算孔 内锚 索长度 ， 确保锚 固长 度。 锚索体放入锚孑 Ｌ 后就开始灌浆 ， 采用水泥砂浆 。 现实用浆量一 般要大于理论的注浆量 ， 一般 以锚具排气孔不再排气且 孔 口浆液
溢出浓浆作为灌浆完成 的标准 。接着制作地梁 。地梁也用混凝土 浇注 。最近进行锚 索张拉及锁定 、 封锚 。张拉的测验需 要进 行两 次， 二者之 间相隔 ６到 １ ０天。张拉测验完成后 ， 把 留出的钢 绞线
度加强 ． 使得 洪 水 泛滥 。我 们 国家 受 洪 水 隐 患 的影 响 也 不 小。 特 别 是 近 两年 ， 到 处 洪水 泛 滥 ． 给 当地 居 民的 生 活 与农 作 带 去 了极 大 的伤 害 ， 如 ９ ８抗 洪 等 。 本 来水 库 是 用 来 灌溉 良田 、 发 电等 为 民造 福 ， 可是 “ 碰 上” 大 暴 雨 天 气 的 时候 ， 这 水 库 就 变成 了 “ 魔鬼” ． 吞 没 了 老 百姓 的 农 田 ， 夺 走 了人 们
我们的好帮手 ． 才 能 为 国 家做 出贡 献
留下一定 长度 ， 把多余部 门减去后 ， 用水 泥净 浆把锚头等空 隙部
分灌满 ， 对锚头进行锁定 ， 封锚保护 。 整个预应力锚索 的施工就完
成 了。
ቤተ መጻሕፍቲ ባይዱ
关键词 ： 水库环境 ； 防患措施 ； 水库 溢洪道： 预应力锚 索
３施 工注 意事项
宝贵 的 生命 及 财 产 ， 给 亲 朋好 友 带 去 永远 的 伤 痛 ， 给 国 家 带去 巨大 的 灾 难 。 为 了避 免 这 些伤 痛 与 灾难 的 发 生 ， 我 们 有 必 要 做 好 水 库 溢 洪的 防 患措 施 ． 确 保 对 溢 洪 道 预 应 力 锚 索施 工 的 稳 固 。有 了这 些保 障 ， 我们的水库才能真正成为
的。预应力锚索是一种 比较复杂 的锚 固工程 ， 需要专业施工技术 应根据《 水工预 应力 锚固施工规范 》 的相关条例进行 ， 确保张力能
人 员和专业监测人员 同时进行 ， 才能保证锚 固工程施工 的到位与 够达到设计要求 。在整个锚索施工过程中 ， 必须对上一道工序检 否。 预应力锚索就跟我们 的船锚类似 ， 它 的一端是固定 于岩层里 ， 定合格后 方能进行下一道 工序 。各个工 序的数据都必 须记 录完
的水 ， 以防止水坝被 冲毁 ， 保证坝体安全。 溢洪道虽然不会经常使 索 、 锚具、 锚塞 、 垫板 的品种 、 规格 、 质量应符合设计要求和 国家现
用， 但是它是我们水库系统中必 不可少的部分 。溢洪道按泄洪标 行《 预应力 混凝 土用钢绞线》 、 《 预应力筋专用锚 具 、 夹具和连接器 准和使用情 况 ， 分为正常溢洪道和非常溢洪道 。也 就是排泄 的洪 应用技术规程》 的有关规定 。锚索 张拉施工工艺必须符合工程施 水 正常与非正常 。 溢洪道 的设计 ． 是根据水库堤坝的地理位置 ， 当 工设计 的要求 ， 张拉 用设备 、 仪器等需要送到相关部门进 行检验 ， 地的地质特征 ， 水排泄 的枢纽位 置和施工条件 等 ， 各 方因素确定 如果使用过程 中出现异常 ， 必须进行重新检定 。锚索张拉 的测验
在锚索施工过程 中， 都是有一定 的设计要求 的。有很多步骤 是需要遵守和注意的。钻孔过程 中 ， 对岩土变化情况 ， 做 好记 录。
ｌ溢洪 道与预 应 力锚 索
溢 洪道是一种 防洪设备 ， 用来排 流超 过水库安全水位及 以上 当把锚索放入锚孑 Ｌ 后， 必须在二十 四小时 内完成灌浆 。预应力锚
即内锚头 ， 另一端为 自由端即外锚头 ， 进行 张拉 。 通过对岩层 的施 善 ， 以便进行分 析。施工过程 出现 的质量事故 ， 应做好备案 ， 报批 压， 确保不稳定岩层 的锚 固。 相关部门 ， 协作处理。在施工期 间内， 离锚孔附近 ２ ０ Ｍ范 围内， 不 能进行爆破工作 ， 以免影 响锚索加 固的稳定性 。在后期工作 中也
监理单 位审批 ， 同意后方可进行施工。同时 ， 应根据相关资料 ， 进 行 测量放线 。 根据工程 图 ， 按设计要求 ， 将锚孔位置准确定位在地 ４结 语
面上。 然后根据施工要求 ， 把钻孔 的机器设备等物资配备齐全 ， 全
在我 国 ，已经有很 多工程都采用 了溢洪道预 应力锚索施 １ ：
部 就位进行钻孔 。 开始钻孔后 ， 需要按照图纸及设计要求进行 ， 孔 了， 也得到 了成功的验证 。它不仅在经济上带去了效 益 ， 更为我们 径 的深度必须达 到图纸要求 。在钻孔 的过程 中， 需要关 注岩土 的 的水库 防洪做 出了巨大贡献 。如柴石滩水库 、 张峰水库等 的溢洪 情况 ， 并做好相关数据资料的记录。同时也要 注意钻孔 的方式 和 道预应力锚索施工 。预应力锚索的施工在防洪工作 中起着重要 的 速度 ， 以免影 响钻孔 的粘性或者钻孔扭 曲。 钻完孔后 ， 用高压空气 作用 ， 所 以工程 在施工过程 中 ， 一定要按相关的技术指标施工 ， 以
２预应 力锚 索施 工工艺
不能在 预应力 锚索附近进 行大规模 的爆 破工作 。整个 施工过程 在锚索施工前 ， 应进行试 验。把锚索 、 锚具及 和其他相关物 中 ， 各个相关部 门也 必须做好质量 监督 ， 保证整个 溢洪道工程 能 品， 技术 指标 ， 施工设备及 规格性能 ， 施工方法 ， 试验 数据报相关 够按时按质的完成 。
