汽车电工电子基础说课稿
汽车电工电子基础教学课件(完整版)
电阻的换算
电阻的换算：
1MΩ＝1000KΩ；1KΩ＝1000Ω 汽车电路中，电器连接部位处出现修饰 或导线将断而未断等情况时会形成电阻， 此时会造成负载部件工作能力下降或完 全不能工作。例如蓄电池极桩连接不好 会导致起动无力甚至无法启动，此时极 桩部位会发烫。
东风阳光服务 温暖千家万户
导体
车架 人体
东风阳光服务 温量形态； 电是电子从原子到原子的运动。
东风阳光服务
温暖千家万户
电流、电压和电阻 在电动势（电压）的作用下，电子从导线一端流 向另一段，从而产生电流。电压是电子运动（电 流）的原因。 在水压的作用下，水从水管的一端流向另一端从 而产生水流。
东风阳光服务
温暖千家万户
串联电路特点 总电阻是所有电阻之和 流过每个电阻的电流是相同的 每个电阻的电压降之和等于总电压 如果各个电阻的组值不相同，每个电阻两端的电 压降不同。
东风阳光服务
温暖千家万户
串联电路特点
东风阳光服务
温暖千家万户
串联电路计算公式
串联电路计算公式： 总电阻R=R1+R2+R3+……… 总电压U=U1+U2+U3+……… 总电流I=I1=I2=I3=…….. U1=I1×R1，U2＝I2×R2，U3＝I3×R3
原子外层电子很多，具有稳定的结构，很难形成 自由电子的物质称为绝缘体。 在足够高的电压下，电流可穿过任何物体。导线 表面绝缘体要与电路中的电压相匹配，低电压对 绝缘体的要求比高电压要低一些。
东风阳光服务 温暖千家万户
导体和绝缘体
汽车导线的外皮
绝缘体
起动机的外壳
车身表面的油漆 玻璃
汽车电工电子基础教案

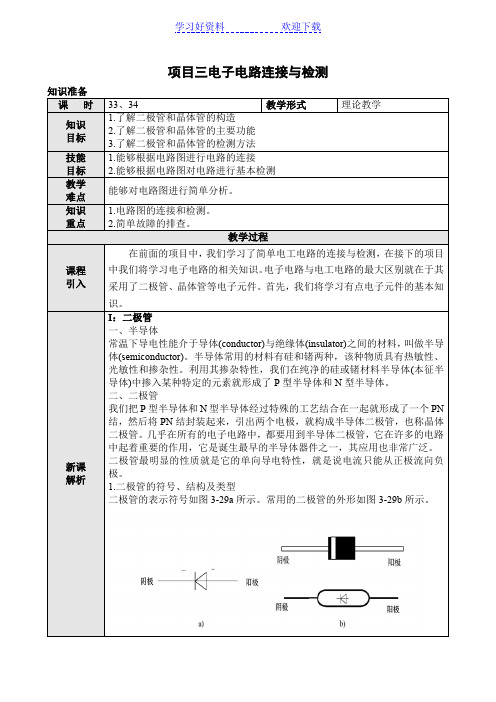

项目三电子电路连接与检测知识准备课时33、34 教学形式理论教学知识目标1.了解二极管和晶体管的构造2.了解二极管和晶体管的主要功能3.了解二极管和晶体管的检测方法技能目标1.能够根据电路图进行电路的连接2.能够根据电路图对电路进行基本检测教学难点能够对电路图进行简单分析。
知识重点1.电路图的连接和检测。
2.简单故障的排查。
教学过程课程引入在前面的项目中，我们学习了简单电工电路的连接与检测，在接下的项目中我们将学习电子电路的相关知识。
电子电路与电工电路的最大区别就在于其采用了二极管、晶体管等电子元件。
首先，我们将学习有点电子元件的基本知识。
新课解析I：二极管一、半导体常温下导电性能介于导体(conductor)与绝缘体(insulator)之间的材料，叫做半导体(semiconductor)。
半导体常用的材料有硅和锗两种，该种物质具有热敏性、光敏性和掺杂性。
利用其掺杂特性，我们在纯净的硅或锗材料半导体(本征半导体)中掺入某种特定的元素就形成了P型半导体和N型半导体。
二、二极管我们把P型半导体和N型半导体经过特殊的工艺结合在一起就形成了一个PN 结，然后将PN结封装起来，引出两个电极，就构成半导体二极管，也称晶体二极管。
几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常广泛。
二极管最明显的性质就是它的单向导电特性，就是说电流只能从正极流向负极。
1.二极管的符号、结构及类型二极管的表示符号如图3-29a所示。
常用的二极管的外形如图3-29b所示。
二极管种类有很多，按照所用的半导体材料，可分为锗二极管(Ge管)和硅二极管(Si管)。
2.二极管的导电特性二极管最重要的特性就是单方向导电性。
在电路中，电流只能从二极管的正极流入，负极流出。
下面通过简单的试验说明二极管的正向特性和反向特性。
(1)正向特性在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。
汽车电工电子技术基础教案2资料
项目二电工电路链接与检测任务一灯光基本电路连接与检测1课时15、16 教学形式实训知识目标1.能够根据电路图连接实物电路，并且满足以下功能要求：开关S闭合，灯泡EL亮。
2.分别在S闭合、打开条件下，能够用万用表测量图示各点电位。
技能目标1、能够对电路图进行简单分析。
教学难点能够对电路图进行简单分析。
知识重点1、电路图的识别。
2、简单故障的排查。
教学过程课程引入我们生活中的各种电器，都是由很多简单的元件组合而成的，只不过有的简单有的复杂。
这一部分我们将学习如何根据电路图来组装实物电路。
1.工具准备准备十字型螺钉旋具、一字型螺钉旋具、万用表、剥线钳、焊接设备、连接线、制作工具等。
2.材料准备准备电线、熔丝(5A)、蓄电池或稳压电源(12V)、开关、灯泡(12V)等。
(1)电线电线及其电气符号如图2-3所示。
(2)熔丝熔丝及其电气符号如图2-4所示。
(3)开关开关及其电气符号如图2-5所示。
其他课堂练习小结与作业课堂小结本课作业任务一灯光基本电路连接与检测2课时17、18 教学形式实训知识目标1.了解电路的各种基本参数含义。
2.了解电路的各种状态。
技能目标能够对电路图进行简单分析。
教学难点能够对电路图进行简单分析。
知识重点1.电路图的识别。
2.简单故障的排查。
教学过程课程引入我们生活中的各种电器，都是由很多简单的元件组合而成的，只不过有的简单有的复杂。
这一部分我们将学习如何根据电路图来组装实物电路。
一、电路电路是指电流流过的路径，通常由电源、负载和中间环节三部分组成。
电源是把其他能量转换为电能的电器，如蓄电池、发电机等。
负载常称为用电器，是把电能转换为其他能量的电器，如电灯、电动机、喇叭、电热丝等。
中间环节是连接电源和负载所必需的部分，其作用是传输、控制和分配电能，如导线、开关及各种控制、保护装置等。
二、电流电流是电荷定向移动形成的。
电压是使电路中电荷定向移动形成电流的原因。
电流是指单位时间内通过导线某一截面的电荷量，每秒通过1库仑的电量就称为1“安培”(A)。
汽车电工电子教案
汽车电工电子教案一、课程概述汽车电工电子教案是汽车维修专业的一门重要课程，主要涉及汽车电工和电子技术的相关知识。
本课程旨在培养学生掌握汽车电工电子的基本理论和实践技能，能够正确使用工具和设备，理解和执行安全操作规程，为今后的汽车维修工作打下坚实的基础。
二、课程目标通过本课程的学习，学生应达到以下目标：1、掌握汽车电工电子的基本理论和实践技能，包括电路基础、电源系统、起动系统、点火系统、照明系统等；2、掌握汽车电子控制系统的基本原理和维修方法，如发动机控制系统、制动控制系统、悬挂控制系统等；3、正确使用和维护汽车电工电子设备和工具，如万用表、示波器、解码器等；4、理解和执行安全操作规程，确保工作过程中的安全和健康；5、具备良好的职业素养和团队合作精神，能够适应汽车维修行业的发展需求。
三、课程内容本课程主要包括以下内容：1、电路基础：包括电路的基本组成、欧姆定律、基尔霍夫定律等；2、电源系统：包括蓄电池、发电机、调节器等部件的工作原理和维修方法；3、起动系统：包括起动机的组成、工作原理和维修方法；4、点火系统：包括点火线圈、火花塞、高压线等部件的工作原理和维修方法；5、照明系统：包括各种照明设备的工作原理和维修方法；6、发动机控制系统：包括传感器、执行器、控制单元等的工作原理和维修方法；7、制动控制系统：包括制动器、制动助力器、制动控制单元等的工作原理和维修方法；8、悬挂控制系统：包括悬挂弹簧、减震器、稳定器等的工作原理和维修方法；9、汽车电工电子设备工具的使用和维护；10、安全操作规程和职业素养。
四、教学方法本课程采用理论和实践相结合的教学方法，注重学生的实际操作能力。
在教学过程中，可以采用以下教学方法：1、理论讲解：通过课堂讲解、演示、多媒体教学等方式，使学生掌握汽车电工电子的基本理论和实践技能；2、实践操作：通过实验、实训、实习等方式，让学生亲自动手操作，加深对理论知识的理解和掌握；3、项目教学：通过布置实际项目任务，让学生在完成项目的过程中，运用所学知识解决实际问题；4、小组讨论：通过小组讨论的方式，鼓励学生交流和合作，提高解决问题的能力；5、案例分析：通过分析实际案例，让学生了解汽车电工电子技术在实践中的应用和解决问题的方法。
汽车电工电子技术基础教案设计
汽车电工电子技术基础教案设计第一章：汽车电工电子技术概述1.1 学习目标了解汽车电工电子技术的基本概念和发展趋势理解汽车电工电子技术在现代汽车行业中的重要性掌握汽车电工电子技术的基本组成部分1.2 教学内容汽车电工电子技术的定义和发展历程汽车电工电子技术的应用领域和重要性汽车电工电子技术的基本组成部分介绍1.3 教学方法采用讲解和案例分析相结合的方式进行教学引导学生通过观察和思考来理解汽车电工电子技术的重要性1.4 教学评估通过小组讨论和问题解答来评估学生对汽车电工电子技术的基本理解设计一个简化的汽车电路实例，让学生分析并解释其工作原理第二章：汽车电路的基本元件2.1 学习目标熟悉汽车电路中常用的基本元件及其功能理解电路图的表示方法和阅读技巧掌握汽车电路的常见连接方式和特点2.2 教学内容汽车电路中常用的基本元件介绍，包括电源、开关、保险丝、电线等电路图的表示方法和阅读技巧讲解汽车电路的常见连接方式和特点分析2.3 教学方法通过实物展示和示范操作来介绍汽车电路的基本元件利用电路图和实际汽车电路来进行阅读技巧的训练通过小组讨论和实际操作来熟悉汽车电路的连接方式2.4 教学评估学生能够阅读并解释简单的汽车电路图能够正确识别和使用汽车电路的基本元件能够分析并说明汽车电路的连接方式和特点第三章：汽车电路的基本原理3.1 学习目标理解汽车电路的基本原理和电路定律掌握汽车电路的接地和防干扰措施熟悉汽车电路的故障诊断和维修方法3.2 教学内容汽车电路的基本原理和电路定律介绍，包括欧姆定律、基尔霍夫定律等汽车电路的接地和防干扰措施讲解汽车电路的故障诊断和维修方法分析3.3 教学方法通过实验和示范操作来讲解汽车电路的基本原理和电路定律利用实际汽车电路来进行接地和防干扰措施的训练通过案例分析和模拟故障诊断来熟悉汽车电路的故障维修方法3.4 教学评估学生能够理解和应用汽车电路的基本原理和电路定律能够解释和实施汽车电路的接地和防干扰措施能够进行简单的汽车电路故障诊断和维修操作第四章：汽车电子控制技术基础4.1 学习目标了解汽车电子控制技术的基本概念和发展趋势理解汽车电子控制技术在现代汽车行业中的重要性掌握汽车电子控制技术的基本组成部分4.2 教学内容汽车电子控制技术的定义和发展历程汽车电子控制技术的应用领域和重要性汽车电子控制技术的基本组成部分介绍4.3 教学方法采用讲解和案例分析相结合的方式进行教学引导学生通过观察和思考来理解汽车电子控制技术的重要性4.4 教学评估通过小组讨论和问题解答来评估学生对汽车电子控制技术的基本理解设计一个简化的汽车电子控制系统实例，让学生分析并解释其工作原理第五章：汽车电路的维护与检修5.1 学习目标掌握汽车电路的维护与检修方法熟悉汽车电路的故障诊断和排除技巧理解汽车电路的安全性和可靠性重要性5.2 教学内容汽车电路的维护与检修方法讲解，包括清洁、检查、更换元件等汽车电路的故障诊断和排除技巧介绍汽车电路的安全性和可靠性分析5.3 教学方法通过示范操作和实际案例来讲解汽车电路的维护与检修方法利用模拟故障和实际汽车电路来进行故障诊断和排除的训练通过小组讨论和问题解答来强调汽车电路的安全性和可靠性5.4 教学评估学生能够熟练进行汽车电路的维护与检修操作能够准确诊断和排除汽车电路的故障能够说明汽车电路的安全性和可靠性重要性第六章：汽车电动系统6.1 学习目标理解汽车电动系统的基本原理和组成掌握汽车电动机的工作原理和特性熟悉汽车电动系统的维护和检修方法6.2 教学内容汽车电动系统的概述和组成介绍汽车电动机的工作原理和特性讲解汽车电动系统的维护和检修方法分析6.3 教学方法通过实验和示范操作来讲解汽车电动系统的基本原理和组成利用实际汽车电动机来进行工作原理和特性的训练通过案例分析和实际操作来熟悉汽车电动系统的维护和检修方法6.4 教学评估学生能够理解和应用汽车电动系统的基本原理和组成能够解释和应用汽车电动机的工作原理和特性能够进行汽车电动系统的维护和检修操作第七章：汽车照明系统7.1 学习目标掌握汽车照明系统的基本原理和组成了解汽车照明灯具的类型和特性熟悉汽车照明系统的维护和检修方法7.2 教学内容汽车照明系统的基本原理和组成介绍汽车照明灯具的类型和特性讲解汽车照明系统的维护和检修方法分析7.3 教学方法通过实验和示范操作来讲解汽车照明系统的基本原理和组成利用实际汽车照明灯具来进行类型和特性的训练通过案例分析和实际操作来熟悉汽车照明系统的维护和检修方法7.4 教学评估学生能够理解和应用汽车照明系统的基本原理和组成能够识别和应用不同类型的汽车照明灯具能够进行汽车照明系统的维护和检修操作第八章：汽车电器设备8.1 学习目标熟悉汽车电器设备的基本原理和组成掌握汽车电器设备的工作方式和特性了解汽车电器设备的使用和维护方法8.2 教学内容汽车电器设备的基本原理和组成介绍汽车电器设备的工作方式和特性讲解汽车电器设备的使用和维护方法分析8.3 教学方法通过实验和示范操作来讲解汽车电器设备的基本原理和组成利用实际汽车电器设备来进行工作方式和特性的训练通过案例分析和实际操作来熟悉汽车电器设备的使用和维护方法8.4 教学评估学生能够理解和应用汽车电器设备的基本原理和组成能够解释和应用汽车电器设备的工作方式和特性能够进行汽车电器设备的使用和维护操作第九章：汽车电路图的阅读与分析9.1 学习目标掌握汽车电路图的阅读方法和技巧熟悉汽车电路图的符号和表示方式能够分析和解释复杂的汽车电路图9.2 教学内容汽车电路图的阅读方法和技巧介绍汽车电路图的符号和表示方式讲解复杂汽车电路图的分析方法分析9.3 教学方法通过示范操作和实际案例来讲解汽车电路图的阅读方法和技巧利用实际汽车电路图来进行符号和表示方式的训练通过案例分析和实际操作来熟悉复杂汽车电路图的分析方法9.4 教学评估学生能够熟练应用汽车电路图的阅读方法和技巧能够识别和应用汽车电路图的符号和表示方式能够分析和解释复杂的汽车电路图第十章：汽车电工电子技术的应用案例分析10.1 学习目标理解汽车电工电子技术在实际汽车中的应用掌握汽车电工电子技术在不同系统中的作用能够分析和解决实际汽车电工电子技术问题10.2 教学内容汽车电工电子技术在实际汽车中的应用案例介绍汽车电工电子技术在不同系统中的作用讲解实际汽车电工电子技术问题的解决方法分析10.3 教学方法通过案例分析和实际操作来讲解汽车电工电子技术在实际汽车中的应用利用实际汽车系统和实例来进行不同系统中的作用的训练通过问题解答和实际操作来熟悉实际汽车电工电子技术问题的解决方法10.4 教学评估学生能够理解和应用汽车电工电子技术在实际汽车中的应用能够解释和应用汽车电工电子技术在不同系统中的作用能够分析和解决实际汽车电工电子技术问题重点和难点解析一、第二章和第三章的教学内容涉及汽车电路的基本元件和基本原理。
汽车电子电工技术基础物理教案
汽车电子电工技术基础物理教案一、引言本教案旨在介绍汽车电子电工技术的基础物理知识，并为学生提供相关实践训练机会。
通过本教案的研究，学生将获得掌握汽车电子电工技术基础的能力。
二、教学目标本教案的教学目标如下：1. 讲解汽车电子电工技术的基础概念、原理和应用；2. 培养学生分析和解决汽车电子电工问题的能力；3. 引导学生学以致用，将所学知识与实际场景相结合；4. 提供实践训练机会，加强学生的动手能力。
三、教学内容1. 汽车电子电工技术概述- 汽车电子电工技术的定义和作用- 汽车电子电工系统的组成和工作原理- 汽车电子电工技术在汽车行业中的应用2. 汽车电子电工基础物理知识- 电路基础知识：电压、电流、电阻- 串并联电路的特性和计算方法- 汽车电路中的电源系统和负载系统- 电磁感应原理及其在汽车电子电工中的应用3. 实践训练- 汽车电路组装实验：学生将根据所学知识，组装一个简单的汽车电路并进行测试- 故障排查实践：学生将通过分析常见故障情况，进行故障排查和修复训练四、教学方法和步骤1. 理论讲解：教师通过讲解和示范，向学生介绍汽车电子电工技术的概念、原理和应用。
2. 互动讨论：教师与学生进行互动讨论，培养学生的分析和解决问题的能力。
3. 实践训练：学生进行汽车电路组装实验和故障排查实践，提高其动手能力。
4. 总结回顾：教师对学生的实践训练结果进行总结回顾，并指导学生在实际场景中的应用。
五、评估方法1. 学生表现评估：根据学生在课堂上的参与度、讨论质量和实践训练成果，进行综合评估。
2. 成绩测试：通过测验学生的理论知识掌握情况，进行成绩评估。
六、教材和资源1. 主教材：《汽车电子电工技术基础物理教材》2. 辅助教材：相关汽车电子电工技术教材和参考书籍3. 实验设备：用于汽车电路组装实验的实验箱和相关电子元件。
汽车电工电子技术基础教案
汽车电工电子技术基础教案教案标题：汽车电工电子技术基础教案教学目标：1. 确立学习汽车电工电子技术基础的重要性。
2. 理解汽车电工电子技术的基本概念和原理。
3. 掌握汽车电工电子技术的基本工具和设备的使用方法。
4. 开展实践活动，培养学生的实际操作能力。
5. 培养学生的团队合作和问题解决能力。
教学内容：1. 汽车电工电子技术的概述和基本理论知识。
a. 汽车电工电子技术的定义和应用领域。
b. 电子组件和电路的基本概念。
c. 汽车电工电子技术的基本原理和工作原理。
2. 汽车电工电子技术的基本工具和设备。
a. 汽车电工工具的种类和用途。
b. 电子测量仪器的种类和使用方法。
c. 汽车电工电子维修设备的基本使用方法。
3. 汽车电工电子技术的实践活动。
a. 安全操作实验室设备的方法和注意事项。
b. 汽车电工电子技术实验的设计和实施。
c. 故障诊断和维修的实践操作。
教学步骤：1. 导入：引入汽车电工电子技术的重要性和应用领域，激发学生的学习兴趣和动机。
2. 理论学习：结合教材内容，讲解汽车电工电子技术的基本概念、原理和工具设备的使用方法。
3. 实践活动：安排学生进行实验和实际操作，如测量电路参数、使用电子工具进行维修等。
4. 团队合作：组织学生分组合作完成一项汽车电工电子技术的实践项目，培养团队合作和问题解决能力。
5. 总结和评价：总结本节课所学内容，评价学生的学习效果，提供反馈和建议。
教学资源：1. 教材：汽车电工电子技术基础教材。
2. 实验室设备：汽车电工电子实验设备、电子测量仪器等。
3. 学习资料：视频、PPT等辅助教学资料。
评估方式：1. 课堂表现：观察学生在课堂上的参与度、合作能力和问题解决能力。
2. 实践操作：通过学生的实验报告和实际维修操作情况评估其掌握程度。
3. 测验：组织小测验，检测学生对汽车电工电子技术基础知识的理解和掌握程度。
教学拓展：1. 进一步学习：引导学生拓展学习汽车电工电子技术的相关知识和应用，如汽车电气系统、车载娱乐系统等。
汽车电子电工技术基础电子教案
汽车电子电工技术基础电子教案第一章：汽车电子电工技术概述1.1 学习目标了解汽车电子电工技术的发展历程理解汽车电子电工技术的定义和作用掌握汽车电子电工技术的主要组成部分1.2 教学内容汽车电子电工技术的发展历程汽车电子电工技术的定义和作用汽车电子电工技术的主要组成部分1.3 教学方法讲授法：讲解汽车电子电工技术的发展历程、定义和作用互动法：引导学生参与讨论汽车电子电工技术的主要组成部分1.4 教学评价提问：评估学生对汽车电子电工技术发展历程的了解程度小组讨论：评估学生对汽车电子电工技术主要组成部分的理解程度第二章：汽车电子控制系统2.1 学习目标了解汽车电子控制系统的概念和作用掌握汽车电子控制系统的组成和分类理解汽车电子控制系统的运行原理2.2 教学内容汽车电子控制系统的概念和作用汽车电子控制系统的组成和分类汽车电子控制系统的运行原理2.3 教学方法讲授法：讲解汽车电子控制系统的概念和作用、组成和分类互动法：引导学生参与讨论汽车电子控制系统的运行原理2.4 教学评价提问：评估学生对汽车电子控制系统概念和作用的理解程度小组讨论：评估学生对汽车电子控制系统组成和分类的理解程度第三章：汽车电路图识读3.1 学习目标能够识读汽车电路图的基本元素掌握汽车电路图的识读方法和步骤理解汽车电路图的符号和表示方法3.2 教学内容汽车电路图的基本元素汽车电路图的识读方法和步骤汽车电路图的符号和表示方法3.3 教学方法讲授法：讲解汽车电路图的基本元素、识读方法和步骤实践法：引导学生通过实际操作识读汽车电路图3.4 教学评价提问：评估学生对汽车电路图基本元素的掌握程度实践操作：评估学生对汽车电路图识读方法和步骤的掌握程度第四章：汽车电气设备4.1 学习目标了解汽车电气设备的概念和作用掌握汽车电气设备的主要组成部分理解汽车电气设备的运行原理4.2 教学内容汽车电气设备的概念和作用汽车电气设备的主要组成部分汽车电气设备的运行原理4.3 教学方法讲授法：讲解汽车电气设备的概念和作用、主要组成部分互动法：引导学生参与讨论汽车电气设备的运行原理4.4 教学评价提问：评估学生对汽车电气设备概念和作用的理解程度小组讨论：评估学生对汽车电气设备主要组成部分的理解程度第五章：汽车电子控制系统故障诊断与维修5.1 学习目标掌握汽车电子控制系统的故障诊断方法理解汽车电子控制系统的维修原则学会汽车电子控制系统故障诊断与维修的实践操作汽车电子控制系统的故障诊断方法汽车电子控制系统的维修原则汽车电子控制系统故障诊断与维修的实践操作5.3 教学方法讲授法：讲解汽车电子控制系统的故障诊断方法、维修原则实践法：引导学生通过实际操作进行汽车电子控制系统故障诊断与维修5.4 教学评价提问：评估学生对汽车电子控制系统故障诊断方法的理解程度实践操作：评估学生对汽车电子控制系统故障诊断与维修实践操作的掌握程度第六章：汽车传感器6.1 学习目标了解汽车传感器的作用和重要性掌握常见汽车传感器的类型和功能理解汽车传感器的工作原理和特性6.2 教学内容汽车传感器的作用和重要性常见汽车传感器的类型和功能汽车传感器的工作原理和特性6.3 教学方法讲授法：讲解汽车传感器的作用和重要性、常见传感器的类型和功能互动法：引导学生参与讨论汽车传感器的工作原理和特性提问：评估学生对汽车传感器作用和重要性的理解程度小组讨论：评估学生对常见汽车传感器类型和功能的了解程度第七章：汽车电路维修工具与设备7.1 学习目标熟悉汽车电路维修所需的工具与设备掌握汽车电路维修工具的使用方法理解汽车电路维修设备的工作原理7.2 教学内容汽车电路维修所需的工具与设备汽车电路维修工具的使用方法汽车电路维修设备的工作原理7.3 教学方法讲授法：讲解汽车电路维修所需的工具与设备、使用方法实践法：引导学生通过实际操作熟悉汽车电路维修设备7.4 教学评价提问：评估学生对汽车电路维修工具与设备的了解程度实践操作：评估学生对汽车电路维修工具使用方法的掌握程度第八章：汽车电路故障诊断与维修8.1 学习目标掌握汽车电路故障的诊断方法理解汽车电路故障的维修原则学会汽车电路故障诊断与维修的实践操作8.2 教学内容汽车电路故障的诊断方法汽车电路故障的维修原则汽车电路故障诊断与维修的实践操作8.3 教学方法讲授法：讲解汽车电路故障的诊断方法、维修原则实践法：引导学生通过实际操作进行汽车电路故障诊断与维修8.4 教学评价提问：评估学生对汽车电路故障诊断方法的理解程度实践操作：评估学生对汽车电路故障诊断与维修实践操作的掌握程度第九章：汽车电子控制系统案例分析9.1 学习目标培养学生分析汽车电子控制系统案例的能力培养学生解决汽车电子控制系统故障的能力培养学生应用汽车电子电工技术进行实际操作的能力9.2 教学内容分析汽车电子控制系统案例解决汽车电子控制系统故障应用汽车电子电工技术进行实际操作9.3 教学方法案例分析法：引导学生分析汽车电子控制系统案例实践法：引导学生通过实际操作解决汽车电子控制系统故障9.4 教学评价案例分析报告：评估学生对汽车电子控制系统案例分析的能力实践操作：评估学生对解决汽车电子控制系统故障的实际操作能力第十章：汽车电子电工技术发展趋势10.1 学习目标了解汽车电子电工技术的发展趋势理解汽车电子电工技术对未来汽车行业的影响掌握汽车电子电工技术的创新应用10.2 教学内容汽车电子电工技术的发展趋势汽车电子电工技术对未来汽车行业的影响汽车电子电工技术的创新应用10.3 教学方法讲授法：讲解汽车电子电工技术的发展趋势、对未来汽车行业的影响互动法：引导学生参与讨论汽车电子电工技术的创新应用10.4 教学评价提问：评估学生对汽车电子电工技术发展趋势的理解程度小组讨论：评估学生对汽车电子电工技术创新应用的了解程度重点和难点解析1. 第六章：汽车传感器重点：学生需要理解不同类型传感器的功能和工作原理，以及它们在汽车电子系统中的重要性。
汽车电工电子技术基础教案设计
汽车电工电子技术基础教案设计第一章：汽车电工电子技术概述一、教学目标1. 了解汽车电工电子技术的基本概念和发展趋势。
2. 掌握汽车电工电子技术在现代汽车中的重要性。
3. 理解汽车电工电子技术的基本组成部分及其相互关系。
二、教学内容1. 汽车电工电子技术的定义和发展历程。
2. 现代汽车中电工电子技术的应用领域。
3. 汽车电工电子技术的主要组成部分，包括电源、电路、电子元器件等。
三、教学方法1. 采用讲授法，讲解汽车电工电子技术的基本概念和发展趋势。
2. 采用案例分析法，介绍现代汽车中电工电子技术的应用实例。
3. 采用小组讨论法，探讨汽车电工电子技术各部分之间的关系。
四、教学资源1. 教材：《汽车电工电子技术基础》2. 课件：汽车电工电子技术的发展趋势及应用领域3. 案例资料：现代汽车电工电子技术的应用实例五、教学评价1. 课堂问答：评估学生对汽车电工电子技术基本概念的理解程度。
2. 小组讨论报告：评估学生对汽车电工电子技术各部分之间关系的理解程度。
3. 课后作业：评估学生对课堂内容的掌握程度。
一、教学目标1. 掌握汽车电源系统的基本原理和组成。
2. 了解汽车电源系统的主要性能指标。
3. 学会汽车电源系统的维护和故障诊断方法。
二、教学内容1. 汽车电源系统的基本原理，包括蓄电池和交流发电机的工作原理。
2. 汽车电源系统的组成，包括蓄电池、发电机、调节器等。
3. 汽车电源系统的主要性能指标，包括电压、电流、功率等。
三、教学方法1. 采用讲授法，讲解汽车电源系统的基本原理和组成。
2. 采用实验演示法，展示汽车电源系统的实际运行情况。
3. 采用案例分析法，分析汽车电源系统的维护和故障诊断方法。
四、教学资源1. 教材：《汽车电工电子技术基础》2. 课件：汽车电源系统的基本原理和组成3. 实验设备：汽车电源系统模型4. 案例资料：汽车电源系统的维护和故障诊断实例五、教学评价1. 课堂问答：评估学生对汽车电源系统基本原理的理解程度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车电工电子基础说课稿
汽车电工电子基础说课稿
作为一名教学工作者，时常需要编写说课稿，认真拟定说课稿，我们应该怎么写说课稿呢？以下是小编整理的汽车电工电子基础说课稿，希望能够帮助到大家。
一．说专业
《汽车电工电子基础》是汽车专业的专业基础课程，是一门理论性与实践性较强的课程，为后续课程《汽车电器》《汽车电控》打下基础。
汽车电工电子技术已成为当今汽车研究的重点，是衡量各国汽车工业发展水平的重要标志。
本内容是汽车电子的核心内容，为学生学习电压放大电路，汽车空调的功率晶体管放大电路等内容打下基础，培养学生的职业意识和专业素质。
二．说教材
（一）.教材分析
《晶体管直流偏置电路和晶体管电流放大作用》在高等教育出版社的沈忆宁主编的《汽车电工电子基础》,其中<晶体管电流放大作用>在第五章第二节。
而本节所讲的<晶体管直流偏置电路>在教材中没有单独列出来，而是含在第七章《低频电压放大器》中。
因为晶体管直流偏置电路是电压放大电路中最核心的部分。
只有认识和理解了晶体管直流偏置电路，才能看懂电压放大电路并进行各种相关分析。
因此，设计时，我将此内容单列出来加在第二节内容中。
而晶体管电流放大作用是晶体管最基础，最重要的特性。
将晶体管直流偏置电路和晶体管电流放大作用两个基础点合在一起，用晶管直流偏置电路做一个研究晶体管电流放大作用的载体，，使学生有思维连续性，能融会贯通。
1会画晶体管直流偏置电路。
2.会在实验电路板上连接晶体管直流偏置电路；
3.掌握晶体管的电流放大作用，会计算晶体管的电流放大系数。
4. 会计算晶体管的电流放大系数；
（二）．教学目标
4．通过理实一体小组合作学习，提高学生的学习兴趣和专业素质。
（三）教学重难点
1.晶体管直流偏置电路的构成；
2.连接晶体管直流偏置电路；（难点）
3.理解晶体管的电流放大作用，会计算晶体管的电流放大系数。
三．说学情
（一）学生已有的知识铺垫：PN结知识，晶体管结构，符号及晶体管放大的条件
学生已有的实验铺垫：熟悉实验台，熟悉相关电子元件
（二）学生的特点及教学法：
动手操作能力强，形象思维能力好，抽象思维能力差。
采用的教法：以理实一体化法贯穿全课，同时有实验演示法，多媒体演示法
针对各学习目标，学法有：
目标1--启发发现法目标2--动手模仿实验法目标3--数据测量分析法
（三）班情及环境分析
授课班级是汽修二年级二班。
共32人。
学生整体较听话，课堂纪律好。
但课堂不活跃，参与积极性不高。
同学间交流少。
分组方式：根据学生情况将学生分成三级A,B,C.
A:基础好，爱学习。
B:基础弱，有学习意识；C．基础弱，无学习意识。
分组时，一组由A,B,C组成。
共10组
方法：将A,B,C三类生以小组形式捆绑考核，培养小组学生互相配合,帮助
环境：
教学地点：电子实训中心实验室共24台电子电工实训台
每组硬件设备：电子电工实训台，相关电子设备
多媒体教学设备：投影仪
四．说教学过程（共45’ ）
前言:晶体管发明者巴丁的故事用时1’
(一).旧知复习．用时2’
（二）．新知引入
1．NPN型晶体管直流偏置电路画法(突破方法:在原有知识基础上,加以扩展) 用时5’
学生先想：发射结正偏，集电结反偏的画法
学生画：在学案上画，投影展示
老师讲授：（用PPT讲授）
2．电路板上接3DG6NPN型晶体管直流偏置电路(突破方法: 老师在演示并讲解。
学生理解模仿) 用时20’
安全提示！
（1）老师在演示电路板上接3DG6NPN型晶体管直流偏置电路，并讲解。
（2）学生在电路板上接3DG6NPN型晶体管直流偏置电路,老师巡视检查
3．晶体管电流放大作用用时15’
安全提示！
(1) 老师接通电源，讲解三个电流基极电流IB，集电极电流IC，发射极电流IE的大小,并测量记录数据。
调节电位器RP，观察大小的变化。
强调基极电流IB大小与集电极电流IC大小正反映晶体管的电流放大作用，在基极有一个小电流，可在集电极有一个大电流
晶体管的电流放大系数的计算；β=ΔIC／ΔIB=（IC2-IC1）/(IB2-IB1)
(2)学生进行3DG6NPN型晶体管直流偏置电路的电源接通安全提示！
（A）。
基极电流IB，集电极电流IC，发射极电流IE的观察与测试：基极回路接4V直流电源，集电极回路接12V直流电源，RB取
51KΩ，RC取1。
5KΩ，调节电位器RP改变基极电流，测集电极电流，发射极电流值，填表：
实验次数
1
2
3
4
5
6
IB/uA
IC/mA
IE/mA
晶体管各电流的电流数据
学生测数据，得结论
1.随着IB的增大，IC也。
（填增大或减小），说明控制。
2.IB （填大或小），IC （填大或小）。
说明以控制。
3.晶体管的.电流放大作用。
4.晶体管的电流放大系数的计算:β=ΔIC／ΔIB
（三）小结用时2’
(四) 作业
五.说教学反馈评价表
六．教学案
以实验顺序设计教学案：旧知复习---晶体管偏置电路画法----晶体管偏置电路接法-----数据测量分析（晶体管电流放大作用）根据不同班情，教学案在实验分组，教学目标，教法，学法进行调整
班情：学生人数多，接受力行的少，爱动手的多，学习兴趣不高
（1）分组：以三人为一组，相邻每两组加一人，，即七人为一大组。
这优秀学生监督两组的安全，负责两组的知识提示
（2）短暂集中个大组优秀学生，讲解要点，难点，注意点。
特别是通电的注意事项和电子元器件的规范操作。
（3）教学目标难度降低：目标3调为填写IB,IC的值，理解晶体管的电流放大作用
（4）教学法目标1—教学法：启发讲授，PPT.
目标2---教学法：边演示边模仿，实验法
目标3 ----教学法：演示法，数据测量分析法
七．板书设计：
黑板分为三部分，教学目标以教学顺学板书呈现，板书主要内容：晶体管直流偏置电路图；实验数据表格；结果分析。
