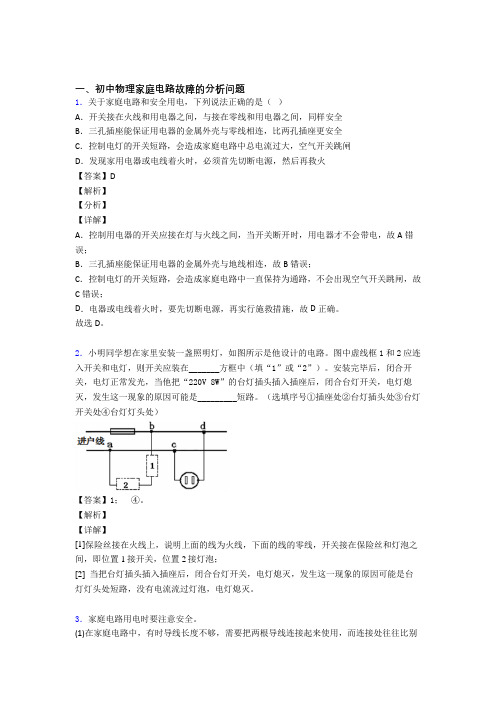

一、初中物理家庭电路故障的分析问题1．关于家庭电路和安全用电，下列说法正确的是（）A．开关接在火线和用电器之间，与接在零线和用电器之间，同样安全B．三孔插座能保证用电器的金属外壳与零线相连，比两孔插座更安全C．控制电灯的开关短路，会造成家庭电路中总电流过大，空气开关跳闸D．发现家用电器或电线着火时，必须首先切断电源，然后再救火【答案】D【解析】【分析】【详解】A．控制用电器的开关应接在灯与火线之间，当开关断开时，用电器才不会带电，故A错误；B．三孔插座能保证用电器的金属外壳与地线相连，故B错误；C．控制电灯的开关短路，会造成家庭电路中一直保持为通路，不会出现空气开关跳闸，故C错误；D．电器或电线着火时，要先切断电源，再实行施救措施，故D正确。
故选D。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．家庭电路用电时要注意安全。
(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。
这是因为有接头处导线比相同长度无接头处导线的_____(选填“电流”“电阻”)大。
(2)为了检查家庭电路中是否有短路情况，在进户线的干路上串联一个标有“PZ220﹣40”的白炽灯L1，如图所示，然后断开家里的其他开关，只闭合S，若L1发光较暗，说明该支路____；若发现L1正常发光，说明该支路_____。
教科版九年级物理课件92家庭电路
教科版九年级物理课件92 家庭电路一、教学内容本节课我们将学习教科版九年级物理教材第十一章“家庭电路”一节。
具体内容包括：家庭电路的组成、电路元件的工作原理、电路故障分析及安全用电常识。
二、教学目标1. 了解家庭电路的基本组成，掌握各元件的作用及其工作原理。
2. 学会分析家庭电路故障，增强安全用电意识。
3. 能够运用所学知识解决实际问题，提高实践操作能力。
三、教学难点与重点教学难点：家庭电路故障分析、安全用电常识。
教学重点：家庭电路的组成、各元件工作原理、实践操作能力培养。
四、教具与学具准备1. 教具：家庭电路演示装置、电路图示教具、电流表、电压表等。
2. 学具：每组一套家庭电路实验器材、电路图示学具、安全用电宣传册等。
五、教学过程1. 实践情景引入（1）家庭电路由哪些元件组成？（2）这些元件是如何连接的？（3）家庭电路中存在哪些安全隐患？2. 例题讲解（1）某家庭电路中，开关、灯泡和插座如何正确连接？（2）如何检测家庭电路中的短路故障？（3）如何确保家庭电路的安全使用？3. 随堂练习（1）画出家庭电路的电路图。
（2）分析家庭电路中可能存在的安全隐患。
（3）设计一个安全用电的宣传标语。
4. 课堂小结六、板书设计1. 家庭电路的组成2. 各元件工作原理3. 家庭电路故障分析4. 安全用电常识七、作业设计1. 作业题目（1）请简述家庭电路的组成及其作用。
（2）举例说明家庭电路中可能存在的安全隐患。
（3）如果你发现家中电路有故障，你会如何处理？2. 答案（1）家庭电路由电源、开关、灯泡、插座等组成。
其中，电源提供电能，开关控制电路通断，灯泡用于照明，插座提供电源输出。
（2）家庭电路中可能存在的安全隐患有：短路、过载、漏电等。
如：电线老化、插座接触不良、用电器不规范等。
（3）发现家中电路有故障时，应立即断开电源，避免触电危险。
然后请专业电工进行检查维修。
八、课后反思及拓展延伸1. 反思：本节课学生对家庭电路的组成和各元件工作原理掌握较好，但对家庭电路故障分析和安全用电常识的理解还需加强。
教科版九年级下学期《9.1家用电器》同步练习
第1节家用电器一．选择题（共17小题）1．某同学观察到如图所示的两种家用电器的铭牌，根据铭牌上提供的信息，判断在12个小时内正常使用的电冰箱与连续运转的电风扇消耗电能的情况是（）A．电冰箱比电风扇多B．电风扇比电冰箱多C．电冰箱与电风扇一样多D．电冰箱比电风扇可能多，也可能少2．下列家用电器中，不是利用电流热效应原理来工作的是（）A．电熨斗B．微波炉C．电饭锅D．电烤箱3．随着自动化的发展，传感器的种类越来越多，在高科技领域和日常生活中均有广泛的营业。
下列用品与传感器相对应的是（）A．冰箱﹣﹣光传感器B．城市道路上的路灯﹣﹣红外传感器C．抽油烟机﹣﹣声音传感器D．电子秤﹣﹣压力传感器4．下列选项哪个不是家用电器发展的总体趋势（）A．大型化B．智能化C．数字化D．网络化5．下列有关家用电器的物理知识，说法正确的是（）A．看电视时，用放大镜观察荧光屏，就能看到屏上红、黄、蓝的光点B．电冰箱的门打开后，室内温度会不断降低C．电风扇工作时利用了电磁感应的原理D．电饭锅煮饭时电能转化为内能6．我们每个同学家里都有很多家用电器，其中主要部件利用电流的热效应工作的是（）A．电冰箱B．电风扇C．洗衣机D．电饭锅7．在如图所示的家用电器中，不属于电热器的是（）A．B．C．D．8．居民家庭中电灯、电视机、电饭锅等家用电器的正常工作电压是（）A．36V B．220V C．D．380V9．3kg可能是下列哪种家用电器的质量（）A．54cm彩电视机B．188L电冰箱C．Mp4播放器D．双卡录音机10．婷婷对某些家用电器的工作参数进行了估计，其中正确的是（）A．普通电吹风机的工作电流近似于B．21寸电视机的电功率约为100WC．微波炉连续工作1h，消耗的电能约为度D．普通电炉正常工作时的电阻大约为1000Ω11．某家用电器正常工作时，每分钟消耗的电能约6×104J，则这个用电器可能是（）A．微波炉B．白炽灯C．电视机D．电子钟表12．工作中不涉及电磁转换的家用电器是（）A．白炽灯B．电风扇C．洗衣机D．空调器13．如图示为常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是（）A．B．C．D．14．下列家用电器或家庭电路元件中属于串联的是（）A．电视机和冰箱B．两孔插座与三孔插座C．电灯和控制它的开关D．不同房间内的电灯15．学校综合实践活动小组的同学收集了以下四种家用电器的铭牌：XX牌电扇规格400mm、额定电压220V、额定频率50HZ、额定功率65WXX牌空调机额定电压220V、额定频率50HZ、致冷电流致热电流XX牌彩电工作电压170V﹣﹣240V、额定频率50HZ、额定功率85W XX牌电冰箱额定电压220V、额定频率50HZ、额定功率100W、耗电量•h/12h请你根据铭牌中给出的信息判断，下列说法中正确的是（）A．四种家用电器都必须在220V电压下才能工作B．四种家用电器额定频率相同，说明它们工作时的噪声都相同C．××牌空调机制冷和制热两种工作状态时的额定功率是相同的D．××牌电冰箱平均每小时消耗电能为•h16．家用电器使我们的生活发生变化的现象中错误的是（）A．使用电灯比不用电灯更亮更方便B．使用收音机使我们的生活充满乐趣C．使用电热器烧水没有用炭烧水好D．使用电视机使我们能看到画面新闻17．如图所示，为我们常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是（）A．B．C．D．二．多选题（共1小题）18．在如图所示的各种家用电器中，电能转化成机械能的是（）A．B．C．D．三．填空题（共2小题）19．电流通过电机产生的热量是有害的，因此要在电动机外壳设计散热片，在电视机后盖上设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第九章 家庭用电 中考典题补充
1. （2013·陕西）下列做法，可能造成触电事故的是（ ）
A.使用验电笔辨别火线或零线时，手接触笔尾金属体
B.切断电源后，进行电路维修
C.家用电器失火，立即用水扑灭
D.放风筝时，远离高压电线
解析：使用验电笔辨别火线或零线时，手要接触笔尾金属体，用笔尖接触要辨别
的导线，若氖管发光，则说明是火线，故A选项不会造成触电事故；维修电路时，
切断电源，电路与电源断开，不会发生触电事故；由于常用的水是导体，家用电
器失火后，未切断电源而直接用水扑火，由于水会导电而发生触电事故；放风筝
时远离高压电线，不会造成触电事故。故本题可能造成触电事故的是C选项。
答案：C
2. （2013·济南）如图1所示是一些与用电安全相关的现象，其中符合安全用电原
则的是( )
A B C D
图1
解析：徒手从输电线上取风筝容易接触输电线而造成触电；人体和一般的水是导
体，当用湿手拔电吹风的插头时，可能使人体与大地形成通路而导致触电；人体
和大地是导体，若用手接触插座的火线，会与大地形成通路而触电，故A、B、D
选项不符合安全用电的原则。有金属外壳的用电器要接地，从图示看电冰箱进行
了接地，可以防止触电事故的发生，故C选项符合安全用电的原则。
答案：C
3. （2013·哈尔滨）关于安全用电，下列说法不正确的是（ ）
A.使用电水壶、电饭锅时，金属外壳要接地
B.通常情况下更换灯泡时要先断开灯泡所在支路的开关
C.不能用湿手摸或用湿布擦工作状态中的灯具等电器，以防触电
D.使用验电笔辨别相（火）线时，笔的前端金属体要与相（火）线相连，手不要
接触笔尾金属体
解析：使用验电笔辨别相线和零线时，笔的前端金属体接触导线，手要接触笔尾
金属体，如果氖管发光，表明接触的是相（火）线，如果氖管不发光，则表明接
触的是零线，故D选项错误；其他三个选项均正确。 答案：D
4. （2013·广州）图2中哪些图所示情况可能会发生触电事故：______________。
甲 乙 丙 丁
图2
解析：人体触电是因为人直接或间接接触火线，甲图中，虽然人站在干燥椅子上，
与大地绝缘，但人一手接触火线，另一手接触零线，电流由火线经人体流回零线，
从而会发生触电事故；乙图中，人虽然接触火线，但人与大地之间经干燥椅子绝
缘，人与大地之间构不成回路，因而不会发生触电事故；丙图中，人接触火线，
电流由火线经人体流入大地，从而会发生触电事故；丁图中，人接触零线，由于
零线与大地之间电压为零，没有电流经过人体，因此人体不会发生触电事故。
答案：甲、丙
