Deltav系统操作规程
DELTAV系统远程操作站

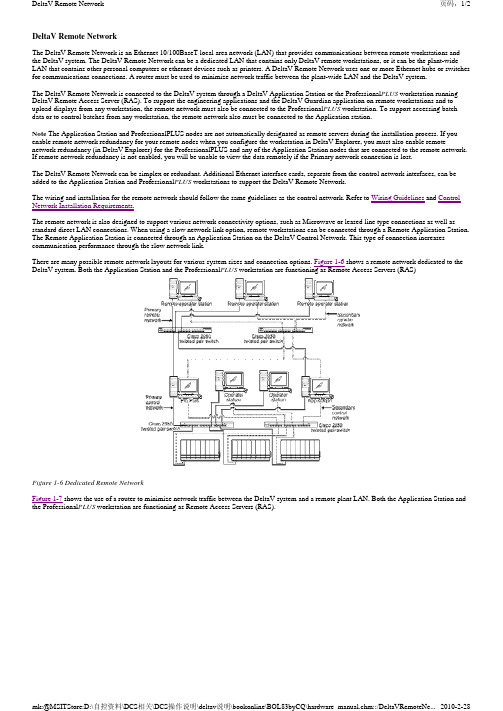

DeltaV Remote Network页码,1/2DeltaV Remote NetworkThe DeltaV Remote Network is an Ethernet 10/100BaseT local area network (LAN) that provides communications between remote workstations and the DeltaV system. The DeltaV Remote Network can be a dedicated LAN that contains only DeltaV remote workstations, or it can be the plant-wide LAN that contains other personal computers or ethernet devices such as printers. A DeltaV Remote Network uses one or more Ethernet hubs or switches for communications connections. A router must be used to minimize network traffic between the plant-wide LAN and the DeltaV system. The DeltaV Remote Network is connected to the DeltaV system through a DeltaV Application Station or the ProfessionalPLUS workstation running DeltaV Remote Access Server (RAS). To support the engineering applications and the DeltaV Guardian application on remote workstations and to upload displays from any workstation, the remote network must also be connected to the ProfessionalPLUS workstation. To support accessing batch data or to control batches from any workstation, the remote network also must be connected to the Application station. Note The Application Station and ProfessionalPLUS nodes are not automatically designated as remote servers during the installation process. If you enable remote network redundancy for your remote nodes when you configure the workstation in DeltaV Explorer, you must also enable remote network redundancy (in DeltaV Explorer) for the ProfessionalPLUS and any of the Application Station nodes that are connected to the remote network. If remote network redundancy is not enabled, you will be unable to view the data remotely if the Primary network connection is lost. The DeltaV Remote Network can be simplex or redundant. Additional Ethernet interface cards, separate from the control network interfaces, can be added to the Application Station and ProfessionalPLUS workstations to support the DeltaV Remote Network. The wiring and installation for the remote network should follow the same guidelines as the control network. Refer to Wiring Guidelines and Control Network Installation Requirements. The remote network is also designed to support various network connectivity options, such as Microwave or leased line type connections as well as standard direct LAN connections. When using a slow network link option, remote workstations can be connected through a Remote Application Station. The Remote Application Station is connected through an Application Station on the DeltaV Control Network. This type of connection increases communication performance through the slow network link. There are many possible remote network layouts for various system sizes and connection options. Figure 1-6 shows a remote network dedicated to the DeltaV system. Both the Application Station and the ProfessionalPLUS workstation are functioning as Remote Access Servers (RAS)Figure 1-6 Dedicated Remote Network Figure 1-7 shows the use of a router to minimize network traffic between the DeltaV system and a remote plant LAN. Both the Application Station and the ProfessionalPLUS workstation are functioning as Remote Access Servers (RAS).mk:@MSITStore:D:\自控资料\DCS相关\DCS操作说明\deltav说明\bookonline\BOL83byCQ\hardware_manual.chm::/DeltaVRemoteNe... 2010-2-28DeltaV Remote Network页码,2/2Figure 1-7 Remote Plant-Wide LAN Connected to a DeltaV Systemmk:@MSITStore:D:\自控资料\DCS相关\DCS操作说明\deltav说明\bookonline\BOL83byCQ\hardware_manual.chm::/DeltaVRemoteNe... 2010-2-28。
如何进行DeltaV系统注册
更新注册信息
如果这不是第一次运行系统注册工具，将会出现下面的窗口，点击“Re-collect Data”。
If this is not the first time the Registration Utility has been ran, click on the “Re-collect Data” button first before confirming the collected data by clicking on the Next button.
存盘成功
点击“Next”继续
[Registration Screen Captures] Emerson Confidential, 12-APR-06, Slide 14
介绍注册文件
点击“Finish”结束注册。
[Registration Screen Captures] Emerson Confidential, 12-APR-06, Slide 15
[Registration Screen Captures] Emerson Confidential, 12-APR-06, Slide 7
注册信息收集完成
等待直到如图中所示蓝色的信息出现通知您系统信息收集已经完成。点击“Next”按钮继续。
[Registration Screen Captures] Emerson Confidential, 12-APR-06, Slide 8
系统注册步骤说明
打开系统注册工具：Start-> DeltaV-> Installation ->
SureService Registration
[Registration Screen Captures] Emerson Confidential, 12-APR-06, Slide 2
中文DeltaV入门教程【范本模板】

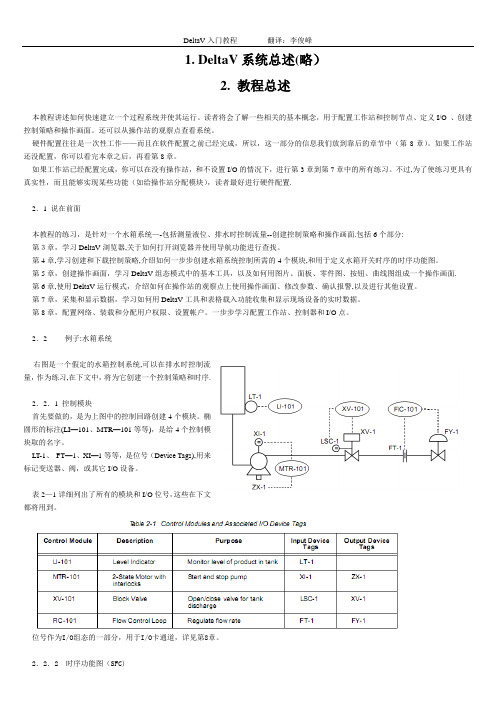

1.DeltaV系统总述(略）2. 教程总述本教程讲述如何快速建立一个过程系统并使其运行。
读者将会了解一些相关的基本概念，用于配置工作站和控制节点、定义I/O 、创建控制策略和操作画面。
还可以从操作站的观察点查看系统。
硬件配置往往是一次性工作——而且在软件配置之前已经完成，所以，这一部分的信息我们放到靠后的章节中（第8章）。
如果工作站还没配置，你可以看完本章之后，再看第8章。
如果工作站已经配置完成，你可以在没有操作站，和不设置I/O的情况下，进行第3章到第7章中的所有练习。
不过,为了使练习更具有真实性，而且能够实现某些功能（如给操作站分配模块），读者最好进行硬件配置.2．1 说在前面本教程的练习，是针对一个水箱系统—-包括测量液位、排水时控制流量--创建控制策略和操作画面.包括6个部分:第３章，学习DeltaV浏览器,关于如何打开浏览器并使用导航功能进行查找。
第4章,学习创建和下载控制策略,介绍如何一步步创建水箱系统控制所需的4个模块,和用于定义水箱开关时序的时序功能图。
第5章，创建操作画面，学习DeltaV组态模式中的基本工具，以及如何用图片、面板、零件图、按钮、曲线图组成一个操作画面.第6章,使用DeltaV运行模式，介绍如何在操作站的观察点上使用操作画面、修改参数、确认报警,以及进行其他设置。
第7章，采集和显示数据，学习如何用DeltaV工具和表格载入功能收集和显示现场设备的实时数据。
第8章，配置网络、装载和分配用户权限、设置帐户。
一步步学习配置工作站、控制器和I/O点。
2．2例子:水箱系统右图是一个假定的水箱控制系统,可以在排水时控制流量，作为练习,在下文中，将为它创建一个控制策略和时序.2．2．1 控制模块首先要做的，是为上图中的控制回路创建4个模块。
椭圆形的标注(LI—101、MTR—101等等)，是给4个控制模块取的名字。
LT-1、FT—1、XI—1等等，是位号（Device Tags),用来标记变送器、阀，或其它I/O设备。
[海川hcbbs]DeltaV系统安装
![[海川hcbbs]DeltaV系统安装](https://img.taocdn.com/s3/m/b6471424ed630b1c59eeb5b0.png)

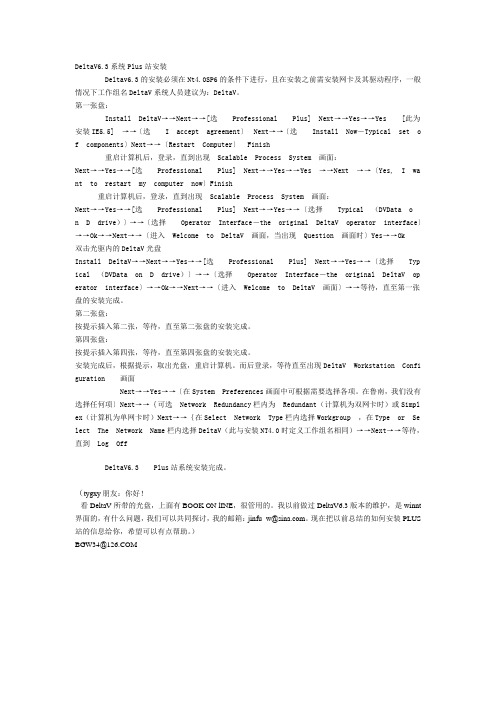

DeltaV6.3系统Plus站安装Deltav6.3的安装必须在Nt4.0SP6的条件下进行，且在安装之前需安装网卡及其驱动程序，一般情况下工作组名DeltaV系统人员建议为：DeltaV。
第一张盘：Install DeltaV→→Next→→[选 Professional Plus] Next→→Yes→→Yes [此为安装IE5.5] →→〔选 I accept agreement〕 Next→→〔选 Install Now－Typical set of components〕Next →→〔Restart Computer〕 Finish重启计算机后，登录，直到出现 Scalable Process System 画面：Next→→Yes→→[选 Professional Plus] Next→→Yes→→Yes →→Next →→〔Yes, I want to res tart my computer now〕Finish重启计算机后，登录，直到出现 Scalable Process System 画面：Next→→Yes→→[选 Professional Plus] Next→→Yes→→〔选择 Typical （DVData on D drive）〕→→〔选择 Operator Interface－the original DeltaV operator interface〕→→Ok→→Next→→〔进入 Welcome to DeltaV 画面，当出现 Question 画面时〕Yes→→Ok双击光驱内的DeltaV光盘Install DeltaV→→Next→→Yes→→[选 Professional Plus] Next→→Yes→→〔选择 Typical （D VData on D drive）〕→→〔选择 Operator Interface－the original DeltaV operator interface〕→→Ok→→Next→→〔进入 Welcome to DeltaV 画面〕→→等待，直至第一张盘的安装完成。
AMS使用步骤
AMS使用步骤为避免使用AMS账号登录后出现使用问题，请按照以下步骤实施一．工程师站未被登录的情况（没有使用工艺画面）1.登录Windows用户名：logon 密码：Emerson12.登录DeltaV用户名：AMSUSER 密码：AmsuserXX3.进入到Windows桌面点击Flexlock工具条上的Windows Desktop按钮4.使用AMS Device ManagerStart-AMS- AMS Device Manager-输入用户名及密码（登录方式选择Domain）5.停止使用AMS Device Manager后，请退出登录。
具体操作是按Ctrl+Alt+Delete，点击log off按钮二．工程师站已被登录的情况（譬如硫磺FAR内的工程师站，工艺在用工程师站看画面）1.在激活DeltaV Operate Run程序的情况下按Alt+F4退出DeltaV Operate Run2.点击Windows Desktop按钮，在弹出的登录框内输入用户名及密码。
用户名：AMSUSER 密码：AmsuserXX（XX:01~11）3. 使用AMS Device ManagerStart-AMS- AMS Device Manager-输入用户名及密码（登录方式选择Domain）4. 停止使用AMS Device Manager后，请退出其他不相关程序，仅保留Flexlock工具条5.点击Flexlock工具条上的DeltaV Desktop。
在系统切换到DeltaV Desktop桌面后，点击DeltaV Logon按钮，在弹出的登录框内点击log off，最后点击DeltaV Operate按钮。
由于AMS站资产归属于DCS/SIS团队，但由仪表团队使用，所以请仪表团队严格按照上述步骤正确使用。
一旦发现AMSUSER账户未退出而导致Station站故障，将考虑禁止使用FAR内的工程师站，仅允许使用CCR1、CCR2内的AMS站。
子项目五-Delta-V系统的组态与调试教程文件
子项目五-Delta-V系统的组态与调试教程文件子项目五 Delta V系统的组态与调试任务5.1 Delta V控制系统构建一、均酐装置自控设计要求（一）均酐装置主要工艺均酐装置工艺流程水洗塔装置工艺流程图见附件3（二）均酐装置控制方案的确定1、缓冲罐压力控制回路PIC8012、软水罐装置液位控制回路LICA8023、水洗塔装置流量比值控制回路FIQ802- FICQ803（三）均酐装置I/O清单根据设计要求，用于测量及控制的现场I/O点共计41点，详见测点统计表8.1-1。
表5-1 均酐装置I/O点统计表二、DeltaV系统体系结构（一） DeltaV系统硬件组成DeltaV系统由硬件和软件两大部分组成。
硬件部分主要由过程管理站（Process Management Station）、过程控制站（Process Control Station）及冗余的控制网络（Control Network）三大部分构成；软件包括组态软件、控制软件、操作软件及诊断软件等，DeltaV 系统构成如图5.1所示。
图 5-1 DeltaV系统构成Process Management Station：过程管理站；? Professional PLUS Station：PLUS 站；Process Control Station：过程控制站；? Professional Station：工程师站；Control Network：控制网络；? Operator Station：操作站；Primary Siwtch：主交换机；? Application Station：应用站；? Secondary Siwtch：副交换机? Controller：控制器Power Supply：供电电源；? I/O Subsystem ：I/O子系统系统硬件组成：1一个或多个DeltaV工作站2系统节点之间通信的控制网络（选择性冗余）3电源，一个或多个DeltaV控制器（选择性冗余），执行本地控制，管理数据，在I/O系统和控制网络间通信。
deltavopcserver手册
deltavopcserver手册摘要：1.deltavopcserver 简介2.deltavopcserver 的功能3.deltavopcserver 的使用方法4.deltavopcserver 的优点与不足5.总结正文：1.deltavopcserver 简介deltavopcserver 是一款高性能的虚拟专用网络（VPN）服务器软件，适用于企业和个人用户。
它能够提供安全、稳定的网络连接，使用户在不同地理位置之间实现远程办公、数据传输和共享资源。
deltavopcserver 支持多种操作系统，如Windows、Linux 和Mac OS，可以满足不同用户的需求。
2.deltavopcserver 的功能deltavopcserver 具有以下主要功能：（1）安全加密：采用先进的加密算法，保证数据传输的安全性和保密性。
（2）远程访问：允许用户在外部网络访问公司内部网络，实现远程办公。
（3）数据传输：支持文件传输、邮件服务、远程桌面等功能，方便用户进行数据交换和协作。
（4）应用程序共享：支持共享本地计算机上的应用程序，实现多台计算机之间的资源共享。
（5）访问控制：管理员可以对用户进行权限管理，设置访问权限和操作权限。
3.deltavopcserver 的使用方法（1）安装与配置：下载并安装deltavopcserver 软件，根据提示进行配置，如设置服务器地址、端口、加密算法等。
（2）客户端连接：在客户端计算机上安装deltavopcserver 客户端软件，输入服务器地址和端口，进行连接。
（3）验证与登录：输入用户名和密码进行验证，成功登录后即可使用deltavopcserver 提供的功能。
4.deltavopcserver 的优点与不足优点：（1）安全性高：采用先进的加密算法，确保数据传输的安全和保密。
（2）稳定性好：deltavopcserver 具有强大的稳定性，可以提供稳定、高效的网络连接。
DELTAV详细组态过程
DELTAV组态过程一、创建厂区AREA并命名。
二、复制电机模块并重命名：1. 在DeltaV Explorer 中，打开Library | Module Templates | Motors-2State ；2. 选择MTR-11_IL0CK拖放到厂区并重命名。
PS MTR后的第一个数字是输出数；第二个是输入数。
MTR-11」LOCK是有一个输出和一个输入带联锁的电机。
三、创建阀门模块：1. 打开Control Studio ，从库中选择模板。
2•点击主（Main ）按钮，点击新建（New），选择从从已有开始（Start from Existing ）。
3•点击浏览（Browse）按钮，底部的对象类型选择模块模板（Module Templates ）。
4. 选择Valves-Normally Closed | VLVNC-11。
四、所有控制模块的结束步骤：每次创建控制模块都要做 4 件事：1. 识别与模块相关的操作员画面。
2. 将模块分配给控制器。
3. 将模块保存到数据库。
4. 检验模块的组态。
5. 下装：可以一个一个地下装到控制器。
（一）识别与模块关联的操作员画面1. Control Studio | Main | Module | Properties | Displays 。
2. 在主控制（Primary control ）下输入控制画面的名称。
PS:画面文件名必须是字母数字，不能包含连字号，以数字开始或使用VB保留字。
细目画面（Detail）和面板画面（Faceplate）的字段已经填写。
库中所有的控制模块模板都有与其关联的预定义细目和面板画面。
（二）将控制模块分配给控制器节点1. 点击主（Main ）按钮，指向下装（Download ）。
2. 点击分配给节点（Assign to Node），在浏览对话框中选择控制器。
PS:在点击浏览对话框中的确定（0K）之后，弹出一条信息，提示您将模块分配给节点将会更改数据库。
中文DeltaV入门
1.DeltaV系统总述（略）2. 教程总述本教程讲述如何快速建立一个过程系统并使其运行。
读者将会了解一些相关的基本概念，用于配置工作站和控制节点、定义I/O 、创建控制策略和操作画面。
还可以从操作站的观察点查看系统。
硬件配置往往是一次性工作——而且在软件配置之前已经完成，所以，这一部分的信息我们放到靠后的章节中（第8章）。
如果工作站还没配置，你可以看完本章之后，再看第8章。
如果工作站已经配置完成，你可以在没有操作站，和不设置I/O的情况下，进行第3章到第7章中的所有练习。
不过，为了使练习更具有真实性，而且能够实现某些功能（如给操作站分配模块），读者最好进行硬件配置。
2．1 说在前面本教程的练习，是针对一个水箱系统——包括测量液位、排水时控制流量——创建控制策略和操作画面。
包括6个部分：第３章，学习DeltaV浏览器，关于如何打开浏览器并使用导航功能进行查找。
第4章，学习创建和下载控制策略，介绍如何一步步创建水箱系统控制所需的4个模块，和用于定义水箱开关时序的时序功能图。
第5章，创建操作画面，学习DeltaV组态模式中的基本工具，以及如何用图片、面板、零件图、按钮、曲线图组成一个操作画面。
第6章，使用DeltaV运行模式，介绍如何在操作站的观察点上使用操作画面、修改参数、确认报警，以及进行其他设置。
第7章，采集和显示数据，学习如何用DeltaV工具和表格载入功能收集和显示现场设备的实时数据。
第8章，配置网络、装载和分配用户权限、设置帐户。
一步步学习配置工作站、控制器和I/O点。
2．2例子：水箱系统右图是一个假定的水箱控制系统，可以在排水时控制流量，作为练习，在下文中，将为它创建一个控制策略和时序。
2．2．1 控制模块首先要做的，是为上图中的控制回路创建4个模块。
椭圆形的标注（LI-101、MTR-101等等），是给4个控制模块取的名字。
LT-1、FT-1、XI-1等等，是位号（Device Tags），用来标记变送器、阀，或其它I/O设备。
DELTAV详细组态过程
DELTAV详细组态过程首先，DELTAV组态的第一步是确定系统需求。
这包括确定需要监测和控制的参数、设备配置和通讯需求等。
为了确保系统能够满足客户的需求，工程师需要与客户进行深入的讨论和沟通，并对现有的设备和工艺流程进行详细的了解。
在确定了系统需求后，工程师会开始设计控制系统架构。
这包括选择合适的硬件设备（如控制器、输入/输出模块等），以及设计适当的软件结构。
工程师需要根据客户需求和系统复杂性来确定合适的控制策略和算法。
接下来，工程师会进行硬件安装和布线。
这包括安装控制器、输入/输出模块和仪表设备，以及进行必要的电气连接和调试。
在这个过程中，工程师需要确保所有硬件设备的正确安装和连接。
一旦硬件安装完毕，工程师会开始进行软件编程。
DELTAV使用一种名为“Function Block Diagram（FBD）”的图形化编程语言。
工程师可以使用FBD来创建控制逻辑和算法，以实现监测和控制系统的功能。
每个功能块代表一个特定的任务或逻辑操作，如输入、输出、数学运算、逻辑运算等。
工程师需要根据系统需求和控制策略来设计和编程功能块。
在编程完成后，工程师会进行系统调试和测试。
首先，工程师会验证硬件设备的正确性，确保所有传感器和执行器都正常工作。
随后，工程师将测试软件的功能和性能，确保控制逻辑和算法能够正确地响应和控制系统的参数。
最后，工程师会进行现场调试和优化。
在实际生产环境中，工程师会继续对系统进行调试和优化，确保系统能够稳定运行并满足生产要求。
这可能涉及对控制逻辑和参数进行微调，以及对数据收集和分析的进一步优化。
总结起来，DELTAV的详细组态过程包括确定系统需求、设计控制系统架构、硬件安装和布线、软件编程、系统调试和测试，以及现场调试和优化。
这个过程需要工程师在整个过程中对系统需求和客户要求进行详细了解，并根据需要选择合适的硬件设备和软件结构，以实现可靠、高效的过程控制和数据管理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
过程历史视图通过给出连续趋势图，事件视图，和批量视图，从而直观地展现出不同类 型的历史信息。通过它，您可以查看操作当时的时间，而且历史信息是整合为一体的单独视 图，这些都有助于您确定历史趋势和影响工厂运作的事件。
在老厂改造项目中，显示层次分为 4 级，顶层（1 级）为总画面。总画面将以规定的方 式显示装置的总体情况，不会显示工艺状态，也不显示任何动态值，主要是帮助和引导操作
员进入下一级工艺区。下面 3 级（2 级、3 级和 4 级）画面为主画面的一部分。 以新气分装置为例，下图即为总画面，在主窗口中显示
下图在副窗口中显示，Emerson 公司特别为新气分项目增加了第 5 级画面，主要用来观 看一些报警画面
DCS 操作员界面涵盖装置各部分的操作员工作站，操作员工作站可以访问相连系统的 所有 DCS 参数值，查看所有的画面。另外，这些操作员工作站还可以使用远程桌面客户软 件调用系统应用软件。
DCS 操作员工作站包括两个 21”TFT 显示器、标准键盘、光电鼠标和指纹读取器，屏幕 的分辨率为 1280*1024。
状态报警 过去我们需要用复杂的控制逻辑来对报警进行确认，而现在这项工作就变得简单多了。
许多无谓的报警通过报警过滤器就过滤掉了。 智能报警
根据控制方案的要求，能方便地设定智能报警，比如“过滤器”，它替代了过去手动将 类似于“压力偏低”的报警去除的操作。
历史记录
嵌入式历史记录意味着启动和维护工作将变得异常简单。只要点击 Delta V 浏览器里 的工厂区域并拖拉到一个工作站，就可以自动完成该区域中所有模块的历史记录 。
在主画面点击这个按键，会弹出一个输入窗口。如下图
以新气分装置为例，输入 0143-LIC1004，如下图
DeltaV 系统 内置了 Intellution 公司一流的图表软件 iFix 报警删除
报警管理是根据 EEMUA 191 的规定，由一些领先的过程工业自动化用户和供应商组成 的协会共同研发的，目的在于避免无谓的报警。
根据 EEMUA 191 的规定， DeltaV 系统允许： • 操作员删除报警 • 对被删除的报警作时间标记并存有历史记录 • 将被删除的报警从报警栏和报警小结中去掉 • 另外建立一个被删除的报警记录
有了设备记录审查，就可以拥有一套完整的设备维护的历史记录，而且还能在传统的纸
上作业的基础上降低维护成本。
完全一体化的历史记录
过程历史视图将连续信息和事件信息整合在一张视图中
右击鼠标可以组态所采集的历史数据
在一张视图中，可以同时看到使用者所做的改变，过程报警，设备报警，以及维护设备 的Байду номын сангаас变。
二．DeltaV 系统操作手册
工具条窗口 主窗口
报警标志窗口
2.2.2 工具栏窗口
插入图片
Module：模块，在这里显示操作员最后选择的一个模块名。点击右侧向下的箭头，就 会弹出一个窗口，显示曾经打开过的 10 个模块
Main：主图形，在这里显示目前在主窗口显示的流程图名称。点击右侧向下的箭头， 就会弹出一个窗口，显示曾经打开过的 10 幅流程图
在登录 Windows 后，会弹出 DeltaV 的登录界面，如下图
输入密码后，点击 OK，就完成了操作员的登录工作。然后在 Flexlock（锁定）工具条 中，点击 DeltaV Operate（DeltaV 操作），在程序加载完毕后会显示如下图的操作界面，请 耐心等待
2.2 操作界面
2.2.1 操作员工作站
只要轻点鼠标，就能查看报警记录、报警小结、趋势图，并显示导航器和在线帮助： 这 些都是预先设计好的,与传统的自动化系统相比,它节省了工程费用.
此外，DeltaV 的仿真功能提供了一个培训系统，使操作人员在正式操作前可以先对过 程加以熟悉。
“过程历史记录视图”能获得连续的趋势和事件信息 先进的报警管理
主画面可以从画面模板文件 Main 中创建，对于老厂改造项目，在主模板的左上角有预 定义功能按钮，这些按钮可用于图形画面导航，并显示在主画面中的位号。
前后按钮位于主画面的左上角，用于返回至“前一主画面”和进入“下一主画面”。 在每一画面中，这两个按钮可用于画面切换。
2.2.4 报警标志窗口
报警标志从左至右共显示了 5 个最高级别报警。当新报警成为有效报警及现有报警状态 改变时它可以不断地变化。
Deltav 系统操作规程
编写：李伟玲 李铮 版本：0
目录
Ұɽ DeltaV 系统介绍 ೋɽ DeltaV 操作手册 ࡾɽ 复杂控制回路操作手册 ࢛ɽ 机组控制系统操作手册 ޒɽ SIS 安全仪表系统操作手册
一．DeltaV 系统介绍
使用世界上第一个全数字式的自动化系统－DeltaV 系统，让工厂进入数字化时代，获 得并保持竞争优势。从数字总线到精确的先进控制、简单的工厂集成和优化，DeltaV 系统 带来了方便的精确控制和预测性维护。
2.2.3 主窗口
在老厂改造项目中，采用双屏显示的操作方案。操作员经常使用的显示器称为主窗口， 另一台显示器称为副窗口。在主窗口中可以显示总画面和主画面。
2.2.3.1 总画面
在显示层次中，总画面位于顶层，包含在显示层次中可以进入其它画面的链接。画面层 次像是一个金字塔结构，从顶层移动到底层可以提供更加详细的内容，从一侧移动到另一侧 可以从一个位置或一个设备移动到另一个位置或设备。
2.1 登录
DeltaV 系统是集成在 Windows 操作系统中的，其中服务器集成在 Windows Server 2003 里，工程师站和操作员站集成在 Windows XP 中，所以在进行操作前，需要用相应的用户权 限登录 Windows 和 DeltaV 系统。对于操作员来说，用户名是 operator，操作员密码会由正 式文件提出给生产车间。
数字化工厂使一切都变得简单 PlantWeb 工厂管控网是经过实践证明的数字工厂结构，它带来了革命性的变化，而 DeltaV 系统让这一切变得简单，有力的事实证明它优化了工厂的性能。DeltaV 充分融合了 “智能化工厂”的技术包括：HART 通讯协议、FF 基金会现场总线、高速离散总线以及内 置的先进控制。智能现场一体化结构还提供先进的应用软件，如 AMS 设备管理系统，它可 进行设备的重新量程、标定和诊断。 作为 PlantWeb 工厂管控网的重要组成部分，DeltaV 系统是世界上第一套数字自动化系 统。 DeltaV 融合了当今的先进技术，如 PC 工作站、以太网、数字总线、OPC 和 XML，DeltaV 系统能提供更为精确的控制和预测性维护，同时还能随时随地根据需要提供有用的过程信 息。 与其它系统所不同的是,DeltaV 技术是从一开始就被设计入整个数字自动化结构中的， 而不是后来添加上去的，因而它易学、易用、易维护，而且很容易就能与原有设备相连接。 DeltaV 软件中内置的主要系统功能包括：
详细的报警资料展示在报警与事件模块中。 点击报警标记中显示的模块名可使主画面切换至所选控制模块的主要控制流程图。这个 主要控制流程图一般包括在报警标记中选择的模块以及位于上述处理区域中的附加模块。
2.3 操作方法
下面就一些操作员可以使用的按键介绍一下使用方法
2.3.1 Faceplate
这个按键的功能是打开输入模块的面板画面。 面板--提供控制模块的运行参数。随控制模块的种类不同，显示运行参数也有所变化。 当操作员在主画面中找不到需要操作的模块时，这个功能特别有效
启动 DeltaV 实用程序（工程师使用）
启动 DeltaV Login 窗口
DeltaV 系统诊断（工程师使用）
查看过程历史数据
图表编辑器
应用程序切换窗口（工程师使用）
更改 DeltaV 系统时间（工程师使用）
在这些按键中有些是 DCS 工程师才能使用或者操作员不需要使用的，在按键描述里有 特别表明。
下图为登录 Windows 后的操作界面
如图，在 Flexlock（锁定）工具条中，一共有四个按钮，分别是 DeltaV Desktop（DeltaV 桌面）、Windows Desktop（Windows 桌面）、DeltaV Operate（DeltaV 操作）、DeltaV Logon （DeltaV 登录）。其中，从安全角度考虑，为了防止操作员对 Windows 操作系统进行更改， Windows Desktop（Windows 桌面）对于操作员来说是没有办法显示的。
DeltaV 系统是第一个把连续信息和事件信息整合为一张视图的系统。您可以方便地看 到一个使用者所做的改变－－操作或是影响过程的调整步骤。 组态记录审查
追踪所有工程变化对所做的符合法规的一切努力都是非常重要的。DeltaV 组态记录审 查将会自动做好这一切。过程越大，就能更多地发现这个记录审查作为一种分析工具的价值， 它能确定出是谁改变了什么，何时改变的，以及为什么要改变。此外，使用者还能指派 AMS 设备记录审查来跟踪现场设备的变化。
数字自动化系统收取确认后的数据，同时显示由智能现场设备传送过来的质量、状态和 诊断信息,这是精确报警管理的根本。DeltaV 系统根据获得的信息判断是过程出了问题还是 设备出了问题。 远程操作
使用卫星系统或网络浏览器，只要拥有权限，就能根据需要，通过工厂以太网在任何地 点任何时间查看运行状态。
删除的报警记录 被单独列出
Username：用户名，显示当前登录到此工作站的用户名 时间：显示当前系统时间，只有系统管理员才能改变 DeltaV 系统内部时间 重要提示：无意地更改时钟时间，无论提前或延后均对 DeltaV 内部历史数据采集应用 程序造成不良影响。 工具栏窗口的功能定义如下：
工具条按钮
功能
退出 DeltaV Operate 应用程序
