SCR电力调整器

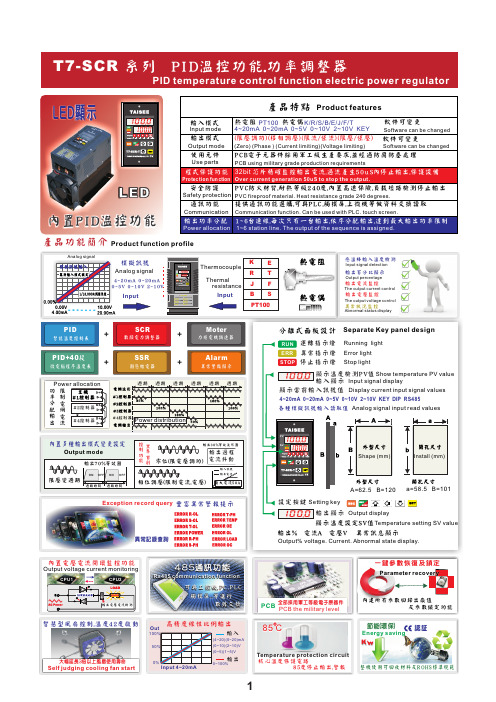

T7电力调整器选型手册
安全防護 PVC防火材質.耐熱等級240度.內置高速保險.負載短路檢測停止輸出 Safety protection PVC fireproof material. Heat resistance grade 240 degrees.
通訊功能 提供通訊功能選購.可與PLC.觸摸屏.上微機等做資料交換讀取 Communication Communication function. Can be used with PLC. touch screen.
Output percentage
輸出電流監控
The output current control
輸出電壓監控
The output voltage control
異常狀況監控
Abnormal status display
14
PID
SCR
智能溫度控制表
+
數顯電力調整器
Moter
+
力矩電機調速器
PID+4 0段
T PID溫控功能
1 適用負載 電阻發熱絲 紅外線燈管 變壓器 電感式負載 變化型負載
三相兩控 3
4 AC180~440V 6 AC460~600V 10 AC660 ~10 00 V 12 AC1100~1200V
2
輸 出 模 式 只 有Z型
只適用電阻絲
三相半控 3
Half wave
4
適用負載 電阻發熱絲 紅外線燈管 負載中心不可
模擬訊號
Analog signal
PV
SV
4~20mA 0~20mA
T7-SCR
0~5V 0~10V 2~10V
Input
Thermocouple
T6-SCR泰夕电压调整器说明书
Z P C CT V UV ZP FUSE FUSERTUWFUSE RSUVFUSE FUSE RSTUVWFUSE LOAD SV輸出(零位.相位)可變更全控機型輸出(零位.相位)可變更FUSE FUSERSTUVWFUSE LOADLOAD LOAD 相位半控機型輸出零位控制二相T6-2-4-XXX-ZT6-1-4-XXXT6-3-4-XXX-Z T6-4-4-XXXT6-5-4-XXX-P不可接零線否則會失控可接零線不可接零線否則會失控FUSE RU零位.相位)可變更LOAD 必須接取樣電源零位輸出:只適用一般純電阻絲負載機型適用負載種類及特性ATower通訊界面,最多可連接32台SCR,最長距離1200MPC FUSE FUSERSTUVWFUSE L OAD~220V ~220V R UN C OM E 3E 2E 1I N+I N -485+485-A LM A L O A L CM板工作電壓IMMI PLC外部電位器溫控器T IC外部電位器溫控器T IC+-溫控器T IC溫控器T IC+-手動外部電位器溫控器T IC+-外部電位器手動/自動.切換控制Modbus 485PLCNC NCXXX4~20mA 0~10VPCFUSE FUSE RSTUVWFUSE LOAD T6-4-4-XXX FUSE FUSE RSTUVWFUSE LOAD T6-4-4-XXX FUSE FUSERSTUVWFUSE LOAD T6-4-4-XXXFUSE FUSE RSTUVWFUSE LOAD T6-4-4-XXX FUSE FUSE RSTUVWFUSE LOAD T6-4-4-XXX PCIMMIPLCFUSE FUSERSTUVWFUSE T6-3-4-XXX-ZP220V 220V UN OM N+-85+85-LM O C+10V RUN STOP ERRFUSE RSUVFUSE RSUVFUSE T6-1-4-XXXT6-4-4-XXX220V 220V UN OM N+85+-LM O C+10V 220V 220V UN OM 321N+-85+85-LM O C+10V 燈泡亮度明暗平滑變化(相位輸出機型);燈泡閃爍變化(零位輸出機型)負載燈泡必須60W 注意式及TWFUSERUN STOP ERR異常時亮燈停止時亮燈STOP 指示燈ERR 指示燈運轉時亮燈RUN 指示燈智慧7處理方式,及改善方法1:檢查R 相負載發熱絲是否燒毀造成電流異常 使用三用電表,測量負載是否正常1:檢查S 相負載發熱絲是否燒毀造成電流異常 使用三用電表,測量負載是否正常1:檢查T 相負載發熱絲是否燒毀造成電流異常 8修方式檢測維異常顯示值異常原因ERROR R-OLR 相負載電流異常 電流誤差超過AL P 設定值ERROR S-OLERROR T-OLS 相負載電流異常 電流誤差超過AL P 設定值T 相負載電流異常 才有此功能 才有此功能 AT電流機型 AT電流機型AT電流機型FUSE FUSERSTUVWFUSE TAISEET6-SCRCPURUN ERRSTOPSETRUNSTOPEscT6TAISEE ELECTRONIC CO.,LTDHT45~65HZ 電源頻率同步追蹤T G 觸發M8RS-485POWERLOAD485+485-A LM A L C A L O 220V 220VN+N-OM UN 321顯示設定界面Rs485通訊接口異常警報輸出工作電壓10V 散熱風扇FanTemp CT3J2RS T電(流.壓偵測)散熱器溫度10V9910步驟6: 對指令訊息下一個字節重覆步驟2至步驟5;直到所有字節全部處理完成C R C 暫存器的內容即是C R C 值,傳遞指令時必須將C R C 的高低字節交換順序,即是低字節先被傳送計算CRC 值範例:(用C 語言編寫的C R C 計算範例)即函數需要兩個參數:Unsigned char* data;指向消息緩衝區之指針Unsigned char lenght;消息緩衝區中的字節數目函數將返回Unsigned integer;類型的CRC 值Unsigned integer CRC_check(unsigned char* data,unsigned char lenght){Int x;Unsigned int reg_crc=0XFFFF While(lenght--){reg_crc^=*data++;fox(x=0;<8;x++){If(reg_crc&0x01) //LSB(b0)==1{reg_crc=(reg_crc>>1)^0xa001;}else{reg_crc=reg_crc>>1; } }}}return reg_crc;CRC 偵錯碼:R T U 模式採用C R C (C y c l i c a l R e d u n d a n c y C h e c k )偵測錯誤,C R C 偵錯由以下幾個步驟計算:步驟1: 載入一個內容為F F F F H 之16位暫存器(稱為C R C 寄暫存器)步驟2: 將指令訊息第一個字節與16-B I T C R C 寄暫存器的低次字進行 E x c l u s i v e O R運算,並將結果存回C R C 暫存器 步驟3: 將C R C 暫存器之內容向右移1b i t ,最左位填入0,檢查C R C 暫存器最低位值步驟4: 若C R C 暫存器最低位值為0,則重覆步驟3;否則將C R C 暫存器與A 001H 進行E x c l u s i v e O r 運算 步驟5: 重覆步驟3及步驟4;直到C R C 暫存器之內容已左移了8-b i t ,該字節已經完成處理P C 通訊程式範例:(下列是簡易通訊程式,P C 與S C R 通訊用C 語言編寫範例)M o d b u s R T U 之通訊程式#include<stdio.h>#include<dos.h>#include<conio h>.#include<process.h>#define THR 0X0000#define RDR 0X0000#define BRDL 0X0000 #define LCR 0X0003 #define MSR 0X0006#define IER 0X0001 #define BRDH 0X0001 {int i;(PORT+MCR,0x08);/*interrupt enable */(PORT+IER,0x01);/*interrupt as data in */(PORT+LCR,(inportb(PORT+LCR)l0x80));/*the Baudrata can be access as LCR.B7==1 */utportb(PORT+BRDL,12);/*set baudrate =9600, 12=115200/9600*/utportb(PORT+BRDH,0x00);utportb(PORT+LCR,0x07);/*<8,N,2>=0x07,<8,E,1>=0x1B,<8,0,1>=0x0B*/for(i=0;i<8;i++){000While(!(inportb(PORT+LSR)&0x20));/*wait until THR empty*/utportb(PORT+THR,send_data[i]); /*send data to THR*/0}i=0While(!kbhit()){If(inportb(PORT+LSR)&0x01) /*b0==1,read data ready*/{read_data[i++]=inportb(PORT+RDR) ;read data form RDR*/}},x0;/*t */t#define MCR 0X0004 #define LSR 0X0005 }utportb utportb utportb 000t Unsigned read_data[100];Unsigned read_data[10]={0x01,0x03,0x00,0x0B,0x00,0x01,0xF5,0xC8};111213。
PAC60A 系列智能型 SCR 调功器 说明书
PAC60A系列智能型SCR调功器说明书PAC60A系列智能型SCR调功器PAC60A系列SCR调功器是大功率可控硅模块应用技术的新产品。
它集三相调压/调功方式为一体，具有自动判别相位、上电缓启动、缓关断、散热器超温,恒流控制、电流限制和过流保护等功能，适用于电阻性负载和感性负载。
一.产品特点本公司自主研发生产的PAC60A系列SCR调功器是集合我公司多年电加热控制经验，是专为电炉设备而设计的：其调功、调压方式、负载中心接地、不接地，恒流控制、电流限制、都由客户任意设置的一款产品，从而达到了真正的智能化。
其调压（移相导通）调功（过零导通）、恒流控制等功能的转换只需要拨一下拨码开关即可实现，非常简单，并且，调功还具有周波功能，避免电流表指针来回摆动。
此调功/调压的功能转换，主要是多台运行时，移相导通对电网有干扰，使功率因数下降，因此，必须转换成节能环保的调功模式。
恒流功能只有在调压方式时存在，电流限制、过流保护在调压或周波调功时存在。
其散热风冷单元采用特殊设计的插片式散热器，比普通铝型材散热器散热效率提高了30%，更利于模块的散热，从而极大的提高了模块的使用寿命。
同时，还具有模块超温报警功能，便于及时了解模块的工作状态。
本产品结构合理，保护功能完善，规格齐全，有30A 至400A的电流容量机型可供用户选择。
该产品可广泛适用于工业热处理、电热加工、材料制造、航天航空、冶金、有色、医药、电子、食品机械、注塑机械、喷涂机械、真空镀膜机等各种设备上。
二.技术规格1 负载控制元件可控硅（SCR）模块2 负载电源三相380V AC ±10% 50HZ3 电流容量25A,50A，60A，80A，90A，115A，140A，160A,190A, 250A,320A, 400A，600A AC4 控制板电源与功耗电源：380V AC ±10% 50HZ, 要求与负载电源同相位 功耗：5W最大5 风扇电源(根据型号配备)需接线：六线端子排的5和6端子电压：220V AC 50/60Hz， 20W/只. 电流：0.5 A以下6 控制输入 4～20mA 0-10VDC输入, 接收阻抗100Ω7LED状态显示灯输入指示LED灯(1支)：红色三色状态LED灯(1支)：绿色，运行（有输出）黄色闪烁，停机（无输出）红色，过流红绿闪烁，散热器超温报警（无输出）8控制方式调相控制：连续调压调功控制：阻性周波调功PWM过零调功9 调节输出分辨率 调相0.2°,调功 20ms10 移相范围 0～175°,星型负载（中心点接地）0～150°,三角型负载或星型负载（中心点不接地）11 驱动输出 配单硅反并联式可控硅模块可变宽度脉冲：8°~120° 电压：5V 电流：100mA最大12 手动方式 外接10KΩ电位器调整13 缓启动时间 调相控制时，P3电位器调整。
E系列-scr电力控制器使用说明书
第一章SCR电力控制器总述前言SCR电力控制器（SCR POWER CONTROLLER），目前在工业中已被广泛应用于各种电力设备中，诸如窑炉、热处理炉、电气高温炉、高周波机械、电镀设备、印染设备、涂装设备、射出机、押出机等等，然而因为负载的不同，使用环境的限制，而又有各种不同的控制模式及各种追加配备，如相位控制（Phase Angle Control），分配式零位控制（Distributed Zero Crossover）,时间比例零位控制（Time Proportional Zero Crossover）。
基于此，本公司研制了P/E系列各种不同控制模式之电力控制器，以满足各用户的需要。
P/E系列SCR电力控制器，完全采用SCR POWER MODULE密封的IC化电路板，使整个控制器简单轻便，以提高控制器的可靠度，当要使用本控制器时，请详读本说明，以了解各种控制器的结构、功能、接线方法。
SCR电力控制器有多种不同的叫法：如晶闸管电力控制器，可控硅电力调节器，可控硅电力调功器，功率控制器等，虽然叫法不同，但所指的都是同一种产品。
本公司以SCR电力控制器来命名。
1，原理简介SCR电力控制器的基本原理是通过控制信号输入，去控制串在主回路中的SCR（晶闸管）模块，改变主回路中电压的导通与关断，由此达到调节电压或功率的目的。
控制器一般是由控制板加上主机（主回路）组成。
SCR电力控制器又可分为调压器和调功器。
采用相位控制模式的SCR电力控制器可叫做调压器，它可以方便地调节电压有效值，可用于电炉温度控制，灯光调节，异步电动机降压软启动和调压调速等，也可用做调节变压器一次侧电压，代替效率低下的调压变压器。
采用零位控制模式的SCR电力调节器可叫做调功器，也叫周波控制器。
它对交流电压的周波进行控制，通过控制负载电压的周波通断比来控制负载的功率，多用于大惯性的加热器负载。
采用这种控制，即实现了温度控制，又消除了相位控制时带来的高次谐波污染电网，不过控制精度有所降低。
SCR电力调整器应用及功能
DK SCR电力调整器应用及功能DK SCR电力调整器（简称：DK SCR），在国内又被称为可控硅、调功调压器、功率调整器、调相器、调功器等等，它是一种无级的电力调整设备；是工业电热行业控制利器、节能节电环保型产品。
DK SCR电力调整器：是一种以晶闸管（电力电子功率器件）为基础，以智能数字控制电路为核心的电源功率控制电器，简称晶闸管调功器，又称可控硅调功器，可控硅调整器，可控硅调压器，晶闸管调整器，晶闸管调压器，电力调整器，电力调压器，功率控制器。
具有效率高、无机械噪声和磨损、响应速度快、体积小、重量轻等诸多优点。
晶闸管调功器”通过对电压、电流和功率的精确控制，从而实现精密控温。
并且凭借其先进的数字控制算法，优化了电能使用效率。
对节约电能起了重要作用。
晶闸管调功器”广泛应用于以下领域：A电炉工业：退火炉，烘干炉，淬火炉，烧结炉，坩埚炉，隧道炉，熔炉，箱式电炉，井式电炉，熔化电炉，滚动电炉，真空电炉，台车电炉，淬火电炉，时效电炉，罩式电炉，气氛电炉，烘箱实验电炉，热处理，电阻炉，真空炉，网带炉，高温炉，窑炉，电炉B机械设备：包装机械，注塑机械，热缩机械，挤压机械，食品机械，回火设备，塑料加工，红外加热C玻璃工业：玻璃纤维，玻璃成型，玻璃融化，玻璃印制，浮法玻璃生产线，退火槽D汽车工业：喷涂烘干，热成型E节能照明：隧道照明，路灯照明，摄影照明，舞台灯光F化学工业：蒸馏蒸发，预热系统，管道加热，石油化工，温度补偿G其它行业：盐浴炉，工频感应炉，淬火炉温控，热处理炉温控，金刚石压机加热，大功率充磁/退磁设备，航空电源调压，中央空调电加热器温控，纺织机械，水晶石生产，粉末冶金机械，彩色显像管生产设备，冶金机械设备，石油化工机械，灯光平滑调节，恒压恒流恒功率控制等领域。
基本功能三相可控硅调功调压器是运用数字电路触发可控硅实现调压和调功。
调压采用移相控制方式，调功有定周期调功和变周期调功两种方式。
该控制板带锁相环同步电路、自动判别相位、缺相保护、上电缓起动、缓关断、散热器超温检测、恒流输出、电流限制、过流保护、串行工作状态指示等功能。
华隆scr电力调整器说明书
华隆scr电力调整器说明书华隆SCR电力调整器是一种高效可靠的电力调节装置，广泛应用于工业生产、能源供应和电力系统等领域。
本文将详细介绍华隆SCR 电力调整器的特点、工作原理、安装使用及维护保养等方面，以帮助用户正确使用和管理该设备。
一、特点华隆SCR电力调整器具有以下突出特点：1. 高效节能：SCR调整器采用电子控制技术，能够按需调整电力输出，最大限度地实现能源的节约和利用效率的提高。
2. 精确稳定：该设备采用先进的电力调节算法和高性能的SCR元件，可实现电力输出的精确调节，保证设备运行稳定。
3. 可靠耐用：华隆SCR电力调整器采用高质量的元器件和可靠的设计方案，具有较长的使用寿命和良好的抗干扰性能，能够在恶劣的工作环境中稳定运行。
4. 数据监测：设备配备了数据监测功能，可实时监测和显示电力输入和输出的相关参数，并提供报警功能，便于用户实时了解设备的工作状态。
二、工作原理华隆SCR电力调整器的工作原理基于半导体可控正弦波调制技术。
当输入电力经过整流和滤波后，通过控制电路控制SCM器件的触发角度来实现电力的调节。
调整器通过监测电网电压和电流的变化，进行实时计算和调整，以达到设定的电力输出要求。
优点是，该设备在实际操作中能够快速响应，调整速度快，对电网的影响较小，能够保证供电的稳定性和可靠性。
三、安装使用1. 安装前准备：在安装之前，应根据设备的安装要求进行场地和电源线的准备工作，并确保设备处于可靠的电源供应和接地状态。
2. 连接电源：将电源线正确连接到设备的输入端口，根据标准电压输入设备。
注意检查电源线是否接触良好，以免产生火灾和电击等安全隐患。
3. 连接负载：根据负载需求，将设备的输出端口正确连接到负载设备。
注意检查接线是否牢固，以免引起电流过载和短路等危险情况。
4. 电源启动：按照设备的启动流程和操作说明，正确启动电源，并进行必要的参数设置和校准工作。
四、维护保养1. 定期检查：定期检查设备的电源线和连接器是否松动，各部位是否正常运行，遇到问题及时处理。
电力调整器（SCR）在锂电材料烧结炉中的应用
电力调整器（SCR）在锂电材料烧结炉中的应用SCR的介绍电力调整器：简称SCR(Silicon Controlled Rectifier)，是一种以晶闸管为基础，智能数字控制电路为核心的电源功率控制电器。
它是一种无极电力调整设备，是工业电热行业控制利器，被广泛应用于锂电材料烧结行业。
一、SCR的分类（一）按相位分，可分为单相（两相）型和三相型：•单相型SCR•单相SCR在使用过程中需要注意三相加热功率均衡分配。
三相加热功率不平衡，严重时可能导致断路器过载脱扣。
锂电材料烧结炉在首次升温后需要确认三相加热功率是否分配均衡，若三相电流不均衡超过10%，则需要窑炉降温断电重新调整分布各相加热功率。
•三相型SCR•相比单相SCR，三相SCR无需考虑加热功率调整三相不平衡的问题，但相同功率窑炉的建造成本略高于使用单相SCR的窑炉。
（二）按控制方式区分，可分移相控制和过零控制：•移相控制▲ 移相控制波形因各品牌SCR的各项控制功能不一，无法逐一说明。
但总体上移相控制又大致可分为恒电压控制、恒电流控制、恒功率控制。
•过零控制•过零控制晶闸管输出波形为完整正弦波，晶闸管从过零点开始导通，然后在过零点关断。
晶闸管所受的电流、电压冲击较小，对电网没有谐波污染。
过零控制可理解为通、断控制，这种控制方式适用于阻性负载，如窑炉的电加热等加热控制。
▲过零变周期控制波形过零控制因控制周期占空比分配的差异，又可分为过零变周期控制和过零定周期控制。
过零变周期控制即单位时间内输出波形与占空波形按等比例分配。
过零定周期控制即单位时间内输出波形为连续输出，占空波形为连续占空。
▲过零定周期控制波形二、SCR的保护与辅助功能是否有完善的过程参数检测与保护功能，也是评价一款SCR优劣的主要指标。
高性能的SCR需具备以下一些功能：检测功能三相电压检测、三相电流检测、运行功率检测、散热器温度检测、负载电阻检测、负载异常检测警报功能超温警报、过载警报、三相负载不平衡警报其他功能数据通信功能通过上述的检测与警报功能，再配合SCR的通讯功能即可将加热回路的各项运行参数实时传输到PLC系统。
CONCH奇胜-SCR三相电力调节器说明书
CR SCR 系列電熱調整器()使用說明書琦勝企業有限公司CONCH ELECTRONIC CO.,LTD-3 A 2035P控制輸出 選購功能 電壓規格 電流規格 控制方式1:2:3223:33單相相線 單相線相線D:A:V:W:標準型電流偵測電壓偵測功率偵測2:220V 4:440V (380V)035:35A : :450:450AP:Z:C:3相位零位相半波(空白):單相自行設定220, 380, 440V 15% 50/60HZ±200240VAC 90~240V AC/DC()~(附掛風扇機種)。
無風扇機種35A,50A,75A,100A,125A,150A,225A,300A,450A 相位控制或零位控制單相機種可自行設定()0~5V,1~5V(20K)0~10V,1~10V(100K)0~20mA,4~20mA(250)阻抗阻抗阻抗歐姆類比控制:阻抗對應。
控制0~5V(20K)0.0~100.0%on/off :Hi=3.4V,Lo=2.2VRS-485ModBus RTU ASCII 介面，支援協定或格式。
0.1% / 1%依規格採自然冷卻或附掛風扇AC2000V/1分鐘電源端、訊號端及散熱片間)(2KV 5KHZ20M /500V Ω以上電源端、訊號端及散熱片間)(ABS (UL94V)主電源電壓控制電源額定電流控制方式控制信號VcmdE ADJ .控制訊號串列通訊解析度線性度/冷卻方式環境溫度溼度/耐壓強度耐雜訊絕緣阻抗外殼材質-10~+50C/under 90%RH°0.0~100.0%輸出控制範圍請確定控制訊號的輸入類別再依據下表調整，以免發生控制異常。
位於主控板上的開關DIP S W 1lCRx-xxxxP /相位零位控制設定注意變更控制模式必須重新開機:外觀圖示DOC No.T10-00024/ V2.013425異常顯示按住鍵清除([SET]+[UP])Vcut=”0V ”,HLtd=90%,LLtd=10%的控制效果STUP=10s (的輸出延遲效果5)開機或待機超過分鐘RESP=2s 的輸出延遲效果Vcut=”LLtd ”,HLtd=100%,LLtd=10%的控制效果● 最小/最大輸出量與的關係Vcmd(Ccmd)● 緩啟動時間反應時間與輸出的關係(STUP),(RESP)註:為通訊控制訊號請參考通訊控制Ccmd ,[]本控制器可以利通訊方式操控的輸出量，以取代的作用。
