FX1.89强度计算
面板强度计算公式
面板强度计算公式面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算。
考虑0.9的结构重要系数，静荷载标准值q1 =0.9×(25.100×0.180×1.000+0.200×1.000)=4.246kN/m考虑0.9的结构重要系数，活荷载标准值q2 = 0.9×(0.000+2.500)×1.000=2.250kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 100.00×1.80×1.80/6 = 54.00cm3；I = 100.00×1.80×1.80×1.80/12 = 48.60cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到M = 0.100×(1.20×4.246+1.40×2.250)×0.300×0.300=0.074kN.m经计算得到面板抗弯强度计算值 f = 0.074×1000×1000/54000=1.374N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力Q=0.600×(1.20×4.246+1.4×2.250)×0.300=1.484kN截面抗剪强度计算值T=3×1484.0/(2×1000.000×18.000)=0.124N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值v = 0.677×4.246×3004/(100×6000×486000)=0.080mm 面板的最大挠度小于300.0/250,满足要求!。
电梯导轨计算书.
xC,yC ——轿厢中心C相对导轨直角坐标系的坐标xS,yS ——悬挂点S相对直角坐标系的坐标xP,yP ——轿厢重心P相对直角坐标系的坐标xCP,yCP ——轿厢重心P相对轿厢中心C的相对坐标
曳引电梯计算说明书导轨强度及变形分析
lk——为压弯长度；i——最小回转半径。导轨所选用材料的抗拉强度为Rm=520,则从GB21240-2007,10.1.2.1表7可得到导轨在不同工况下的许用应力:
0 ⑦结论:
8.2.2.3电梯装载工况时的导轨受力
轿厢装卸载时,作用于轿门地坎的力：
0.6gnQ=
88290装载时，轿门地坎相对于导轨坐标原点的坐标为：
2800附加装置作用与一根导轨上的力为:
419377.5电梯轿厢侧导轨的压弯力Fk=F，由此：
附加装置的冲击系数为:
曳引电梯计算说明书①由导向力引起的Y轴上的弯曲应力为：gn*P*(xP-xS+FS*(x1-xS Fx= n*h 9.81*13500*(0-0+88290*(2800-0 = 6*4350 = 9471.73 N 3*9471.73*1500 3*Fxl = = 2663924.1 N.mm My= 16 16 2663924.07 My σy= = = 39.96 Mpa 66.67*1000 Wy ②由导向力引起的X轴上的弯曲应力为: gn*P*(yP-yS+FS*(y1-yS Fy= n*h/2 9.81*13500*(0-0+88290*(0-0 = 6*4350/2 0 = N 3*Fyl 3*0*1500 Mx= = = 16 16 0 Mx σx= = = 0 114.4*1000 Wx ③复合应力: 0+39.96= 39.96 σm= σx+σy = ④翼缘弯曲应力: 1.85*Fx 1.85*9471.73 σF= = c^2 19^2 = 48.54 Mpa ≤ 230 Mpa ⑤挠度: 0.7Fxl^3 δx= = 48EIy 0.49 = mm δy= 0.7Fyl^3 = 48EIx 0 = mm导轨强度及变形分析0 Mpa N.mm Mpa ≤ 230 Mpa 0.7*9471.73*1500^3 48*206000*466.7*10000 ≤ 5 mm第1页0.7*0*1500^3 48*206000*947.5*10000 ≤ 5 mm ⑥结论:电梯在正常运行时,导轨的复合应力与翼缘弯曲应力皆小于等于导轨的许用应力,导轨的应力符合要求。电梯在正常运行时,导轨X方向挠度与Y方向挠度皆小于等于导轨的许用挠度,导轨的挠度符合要求。8.2.3电梯在第二种载荷分布情况的导轨受力8.2.3.1电梯正常运行时的导轨受力第6页

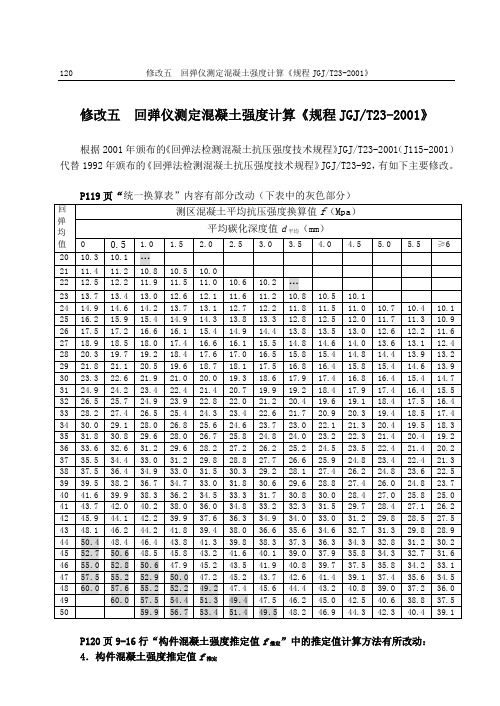

回弹仪测定混凝土强度计算
120 修改五回弹仪测定混凝土强度计算《规程JGJ/T23-2001》
修改五回弹仪测定混凝土强度计算《规程JGJ/T23-2001》
根据2001年颁布的《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001（J115-2001）代替1992年颁布的《回弹法检测混凝土抗压强度技术规程》JGJ/T23-92，有如下主要修改。
P119页“统一换算表”内容有部分改动（下表中的灰色部分）
P120页9-16行“构件混凝土强度推定值f推定”中的推定值计算方法有所改动：
4．构件混凝土强度推定值f推定
修改五回弹仪测定混凝土强度计算《规程JGJ/T23-2001》 121
构件混凝土强度推定值是指相应于强度换算值总体分布中保证率不低于95％的强度值。
（l）当测区少于10个时，以测区混凝土强度的最小值作为该构件的混凝土强度推定值，即：
f推定= f i-min
（2）当测区强度值出现小于少于10.0 MPa时：
f推定=10.0 MPa
（3）当测区不少于10个或按批量检测时，该构件的混凝土强度推定值为：
f推定-1= f平均－1.645 S标准差
以上各式中：
f推定——混凝土强度推定值，MPa；
f i-min——该批构件中测区混凝土强度换算值的最小者，精确至0.1，MPa；
f平均——构件混凝土强度平均值，精确至0.1，MPa；
S标准差——构件混凝土强度标准差，精确至0.0l，MPa。
参考资料：《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001（J115-2001）。
混凝土设计 材料强度设计值
混凝土设计材料强度设计值2.4 材料强度代表值一、强度标准值由于材料的离散性，即使同一批钢筋或混凝土，强度也不会完全相同。
为保证设计时材料强度取值的可靠性，对同一等级材料取具有一定保证率的强度值作为强度标准值。
《规范》规定材料强度标准值应具有不小于 95%的保证率，即 f k = f m (1 ? 1.645δ ) (2-20) 式中，fm 为材料强度平均值;δ 为变异系数。
根据我国大量试验数据统计分析，混凝土立方体强度的变异系数为:C40 级以下δ =0.12;C60 级混凝土δ =0.10;C80 级混凝土δ =0.08。
由以上定义知，混凝土立方体强度标准值 fcu,k 即为混凝土强度等级 fcu。
利用 2.2 节中混凝土轴心抗压强度和轴心抗拉强度平均值与立方体强度平均值之间的换算关系，并假定各强度指标的变异系数与立方体强度的变异系数相同，则可按 (2-20)式确定混凝土轴心抗压强度和轴心抗拉强度标准值。
此外，考虑到试件与实际结构的差异，以及高强混凝土的脆性特征，《规范》在确定轴心抗压强度和轴心抗拉强度标准值时，还采用了以下两个折减系数: ?考虑实际结构与实验室差别的折减系数 k1=0.88; ?考虑随混凝土强度增加的脆性折减系数 k2，对 C40 及以下的混凝土取 k2=1.0，对 C80 取 k2=0.87，C40~C80 之间 k2 按线性规律变化。
因此，根据(2-20)式，并利用(2-4)式，混凝土轴心抗压强度标准值 fck 为， f ck = k1 k 2 f c , m (1 ? 1.645δ ) = k1 k 2 kfcu ,m (1 ? 1.645δ ) = k1 k 2 kf cu .k 同理，根据(2-20)式，并利用(2-6)式，混凝土轴心抗拉强度标准值 ftk 为， 0 f tk = k1k 2 f t ,m (1 ? 1.645δ ) = k1k(0.395 f cu.,55 )(1 ? 1.645δ ) 2 m 0 = k1 k 2 [0.395 f cu.,55 (1 ?1.645δ ) 0.55 ](1 ? 1.645δ ) 0.45 m 0 = k1 k(0.395 f cu.,55 )(1 ?1.645δ ) 0.45 2k (2-21) (2-22) 例如，对于 C40 级混凝土，将 fcu,k=40 N/mm2、k=0.76、δ=0.12、k1=0.88、k2=1.0 代入以上两式可得 fck=26.752 N/mm2， ftk=2.395 N/mm 2。
螺栓强度计算方法(附公式)
螺栓强度计算方法详解螺栓强度计算方法详解（（附公式附公式））
螺栓强度计算是利用公式对螺栓连接强度进行有效计算，确定螺栓的受力状况。
不同的螺栓强度计算的方法和公式也不相同。
下面，世界泵阀网为大家汇总螺栓强度计算方法公式。
以供学习参考。
螺栓强度计算，主要是根据联接的类型、联接的装配情况(是否预紧)和受载状态等条件，确定螺栓的受力;然后按相应的强度条件计算螺栓危险截面的直径(螺纹小径)或校核其强度。
螺栓强度计算：
承载力=强度 x 面积;
螺栓有螺纹，以M24螺栓为例，其横截面面积不是24直径的圆面积，而是353平方毫米，称之为有效面积。
普通螺栓C 级(4.6和4.8级)抗拉强度是170N/平方毫米。
那么承载力就是：170x353=60010N 。
换算一下，1吨相当于1000KG ，相当于10000N ，那么M24螺栓也就是可以承受约6吨的拉力。
紧螺栓强度校核与设计计算式：
松螺栓强度计算：
危险截面拉伸强度条件为：
d1——螺纹小径，mm; F——螺栓承受的轴向工作载荷，N：;[σ]——松螺栓联接的许用应力，N/m㎡。
混凝土抗压强度计算表
