GPON_FTTH设计思路
新建小区FTTH宽带接入方案探讨
新建小区 FTTH宽带接入方案探讨[摘要]随着通信技术的迅猛发展，安全保密、高传输速率、高带宽、低运维成本等已成为各电信运营商在宽带建设中所关注的重点。
而光纤宽带的普遍化，EPON/GPON接入技术的推广和成熟商用，进一步加快了新型宽带网络建设的步伐，因此，基于PON技术的FTTH光纤宽带接入模式已成为运营商的首选。
本文主要对新建小区FTTH宽带接入方案进行探讨，以供大家互相学习交流。
[关键词]小区；FTTH；宽带接入；方案；一、FTTH概述光纤到户（FTTH）是基于PON（无源光网络）技术的一种接入方式，是宽带接入的最理想解决方案，因其具有高带宽、稳定可靠且节能环保、传输速率高、组网灵活、运维便利等优势。
FTTH一步到位满足了用户高带宽需求，可以提供50Mbit／s，100Mbit／s以及更高带宽，可以真正构建一张全程无源的光网络，是光接入网发展的终极目标。
FTTH宽带网络结构主要组成部分有放置在局端的光线路终端（OLT设备）、远端的光网络单元（ONU设备）以及为OLT和ONU提供传输通道的光分配网络（ODN）三个部分，其光缆由主干、配线及入户光缆组成。
所谓的FTTH就是指把ONU设备放置在用户家中，信号从局端OLT设备到用户家中全程采用光源传输【1】。
FTTH用户家中的ONU设备上行至EPON/GPON光口，下行可接以太网接口、ADSL网线接口等，然后通过家庭网关实现语音、数据图像、视频等业务的接入。
二、新建小区FTTH宽带接入实施思路对于FTTH宽带网络而言，主要设计规划节点、光缆线路路由、纤芯数量等3个要素，一般是优先规划节点，才确定路由和纤芯数量。
规划节点就是要规划节点的位置、覆盖范围和节点之间的归属关系，光缆线路路由主要由节点位置和归属关系决定，纤芯数量主要由节点数量、每节点纤芯需求决定。
对于新建小区而言，如果用户数量多、机房条件便利，可考虑小型OLT设备下沉至小区。
而接入小区的ODN网络应安全可靠，向下逐步延伸至业务终端用户。
FTTH 网络规划和线路方案
新的方式
“8”字布线光缆结构 字布线光缆结构
悬挂线（钢丝） 加强件(铜包钢绞线) 加强件(FRP) 光纤(1~2芯) 光纤(1~2芯) 加强件(FRP) 阻燃外护套（黑色） 加强件(铜包钢绞线) 阻燃外护套(单模黄 色，多模橙色)
自承式架空使用
室内布线使用
管道敷设使用
2010年11月
局端设备
作用
LCP OLT Interface 1:32
Dist. 32
集中分光
CO
2010年11月
NAP NAP
分布式分光的网络结构
Central office OLT LCP
1x4 Splitter
NAP
1x8 Splitter
. .
1x8 Splitter
分路器布放方法
– – – – – – – – – –
阻燃外护套 0.9mm紧套光纤 非金属加强件 芳伦
Riser cable
O D F
2010年11月
常用配线光缆
微束管室内室外光缆
– – – – – – 光缆阻燃性能符合NEC770 OFNR阻燃标准的要求 优良的阻水防潮性能，可跨越建筑物管道敷设 可用于建筑物竖井内垂直布线 柔软，容易穿管敷设 可根据分歧需要灵活设计缆芯结构 12~144 芯
下一代的FTTH专用光纤
– 适合大功率传输 – 康宁公司正在推出此光纤
Rmin=30mm
Rmin=15mm
2010年11月
常用光缆类型
分类方法 按照缆芯结构分类 按外护套结构分类 按光缆中有无金属分类 按维护方式分类 按敷设方式分类 按使用环境分类 按照FTTH网络结构分类 光缆种类 层绞式、中心管式、骨架式、带式、单元式 无铠装、钢带铠装、钢丝铠装 金属光缆、全非金属光缆 充油光缆、干式光缆 直埋光缆、管道光缆、架空光缆 室外光缆、室内光缆、室内室外光缆 馈线光缆、配线光缆、入户线光缆

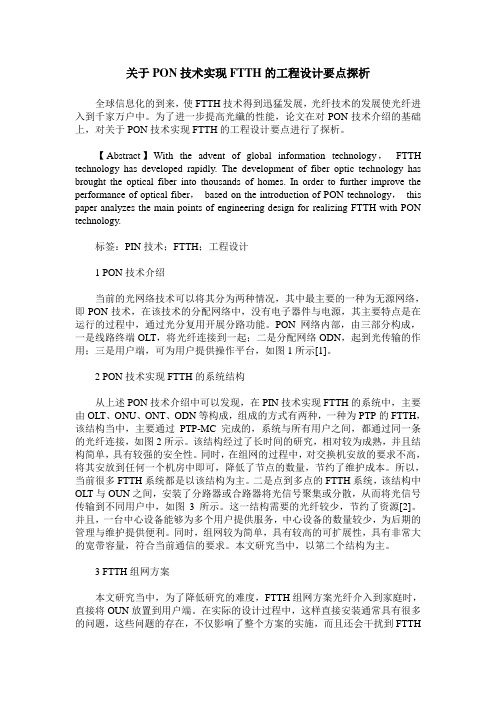

关于PON技术实现FTTH的工程设计要点探析
关于PON技术实现FTTH的工程设计要点探析全球信息化的到来，使FTTH技术得到迅猛发展，光纤技术的发展使光纤进入到千家万户中。
为了进一步提高光纖的性能，论文在对PON技术介绍的基础上，对关于PON技术实现FTTH的工程设计要点进行了探析。
【Abstract】With the advent of global information technology，FTTH technology has developed rapidly. The development of fiber optic technology has brought the optical fiber into thousands of homes. In order to further improve the performance of optical fiber，based on the introduction of PON technology，this paper analyzes the main points of engineering design for realizing FTTH with PON technology.标签：PIN技术；FTTH；工程设计1 PON技术介绍当前的光网络技术可以将其分为两种情况，其中最主要的一种为无源网络，即PON技术，在该技术的分配网络中，没有电子器件与电源，其主要特点是在运行的过程中，通过光分复用开展分路功能。
PON网络内部，由三部分构成，一是线路终端OLT，将光纤连接到一起；二是分配网络ODN，起到光传输的作用；三是用户端，可为用户提供操作平台，如图1所示[1]。
2 PON技术实现FTTH的系统结构从上述PON技术介绍中可以发现，在PIN技术实现FTTH的系统中，主要由OLT、ONU、ONT、ODN等构成，组成的方式有两种，一种为PTP的FTTH，该结构当中，主要通过PTP-MC完成的，系统与所有用户之间，都通过同一条的光纤连接，如图2所示。
FTTH网络设计方案
FTTH网络设计方案FTTH（Fiber To The Home）是一种将光纤接入到居民家庭的网络连接方式，通过光纤的高速传输和稳定性，可以提供更快速、更稳定的互联网接入服务。
下面将为您提供一种FTTH网络设计方案，希望能对您有所帮助。
1. 网络拓扑结构设计：采用星型拓扑结构，将光纤中心局连接到各个用户的光猫设备。
光纤中心局作为网络的核心节点，连接至多个OLT （Optical Line Terminal）设备，其中每个OLT可以连接数百个用户。
每个OLT设备通过纤芯交换机与居民楼或住宅小区的光网络终端（ONT）连接。
2.光纤布线设计：为了确保网络的稳定性和可靠性，建议使用单模光纤作为主干线，连接OLT设备和光网络终端。
由于单模光纤具有较小的衰减和延迟，可以提供更远的传输距离和更高的信号质量。
使用FTTH技术，可以在居民家庭内部进行光纤到户（FTTP）布线，确保每个用户都能接收到高质量的光纤信号。
3.光猫设备选择：光猫设备是将光纤信号转换为电信号并提供局域网连接的设备。
在FTTH网络中，光猫设备将安装在用户家中。
为了提供更好的连接速度和稳定性，建议选择具有高速以太网端口和无线路由器功能的光猫设备。
另外，为了保护用户隐私和网络安全，光猫设备应支持强大的防火墙和加密功能。
4.网络安全设计：在FTTH网络中，网络安全至关重要。
为了保护用户的个人信息和保障网络的安全性，可以采用以下措施：- 使用VPN（Virtual Private Network）技术建立安全连接，加密数据传输；-安装防火墙设备，以阻止潜在的网络攻击；-为用户提供独立的网络接入账户，并设置强密码；-定期更新软件和固件，以修复安全漏洞。
5.网络管理与维护：为了确保网络运行的稳定性和高效性，需要进行网络管理和维护工作。
可以采用以下措施：-监控网络状态和带宽利用率，及时发现和修复潜在问题；-定期进行网络设备的维护和升级，以确保它们的正常运行；-提供24小时的技术支持服务，以解决用户的问题和故障。
GGPON 网络规划设计指导书
SingleFAN 解决方案10G GPON 网络规划设计指导书文档版本05发布日期2016-01-22华为技术有限公司版权所有 ? 华为技术有限公司 2016。
保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。
商标声明和其他华为商标均为华为技术有限公司的商标。
本文档提及的其他所有商标或注册商标，由各自的所有人拥有。
注意您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。
除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声明或保证。
由于产品版本升级或其他原因，本文档内容会不定期进行更新。
除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
华为技术有限公司地址： 深圳市龙岗区坂田华为总部办公楼 邮编：518129 网址：客户服务邮箱：客户服务电话：18关于本文档读者对象本文档主要介绍10G GPON设备和硬件选择原则、分光比选择、ODN规划原则、VLAN规划说明。
本文档只适用于华为工程师，不直接交付客户。
修改记录修改记录累积了每次文档更新的说明。
最新版本的文档包含以前所有文档版本的更新内容。
文档版本05 (2016-01-22)配套SingleFAN V1R16C00进行刷新。
同时合入规划注意事项。
文档版本04 (2014-05-12)配套SingleFAN V1R15C00进行刷新。
文档版本03 (2013-12-25)配套SingleFAN V1R13C00进行刷新。
文档版本02 (2013-03-20)配套SingleFANV1R12进行刷新。
文档版本01 (2012-07-30)配套SingleFANV1R11输出第一个版本目录硬件与业务选择原则1.1 版本选择推荐使用OLT MA5600T V800R016C00、MA5800 V100R016C00以及MxU V800R016C00、ONT V300R016C00配套支持10G GPON。
浅析光纤到户(FTTH)GPON的关键技术与应用
浅析光纤到户(FTTH)GPON的关键技术与应用摘要：文章结合分析了GPON技术的特点、关键技术、建设原则及应用进行了论述，以供同仁参考。
关键词：FTTH；GPON；关键技术；建设原则；应用Abstract: based on the analysis the characteristics of the technology GPON, key technology, construction principle and application are discussed, in order to offer reference to colleagues.Keywords: FTTH; GPON; The key technology; Construction principle; application一、GPON技术特点基于GPON技术的设备基本结构与已有的PON类似，也是由局端的OLT，用户端的ONT/ONU，连接前两种设备由单模光纤(SM fiber)和无源分光器(Splitter)组成的ODN(光分配网络)以及网管系统组成。
对于其他的PON标准而言，GPON标准提供了前所未有的高带宽，下行速率高达 2.5Gbit/s，其非对称特性更能适应宽带数据业务市场。
提供QoS的全业务保障，同时承载ATM 信元和(或)GEM帧，有很好的提供服务等级、支持QoS保证和全业务接入的能力。
承载GEM帧时，可以将TDM业务映射到GEM帧中，使用标准的8kHz(125μs)帧能够直接支持TDM业务。
作为电信级的技术标准，GPON还规定了在接入网层面上的保护机制和完整的OAM功能。
在GPON标准中，明确规定需要支持的业务类型包括数据业务(Ethernet业务，包括IP业务和MPEG视频流)、PSTN 业务(POTS，ISDN业务) 、专用线(T1，E1，DS3，E3和ATM业务)和视频业务( 数字视频)。
有线电视网络FTTH光纤入户的规划与设计探讨
有线电视网络FTTH光纤入户的规划与设计探讨FTTH光纤入户是一种新型的有线电视网络方式，为用户提供更高速、更稳定的网络连接。
在规划与设计FTTH光纤入户网络时，需要考虑以下几个方面：1. 网络拓扑结构的选择。
FTTH光纤入户网络可以采用点到点（P2P）拓扑结构或者光纤分布式接入（PON）拓扑结构。
P2P拓扑结构适用于用户数量较少的情况下，每个用户都有独立的光纤连接，网络质量更稳定；而PON拓扑结构适用于用户数量较多的情况下，多个用户共享一根光纤连接。
2. 光纤接入网络的布置。
光纤接入网络通常由OLT（光线路终端）和ONT（光网络终端）组成。
OLT负责将光信号转换成电信号，ONT则负责将电信号转换成用户可以使用的网络信号。
在布置光纤接入网络时，需要考虑到OLT和ONT之间的距离，以及纤芯数和带宽的需求等因素。
3. 光纤回传网络的设计。
为了保证FTTH光纤入户网络的正常运行，需要设计一个可靠的光纤回传网络。
光纤回传网络用于将用户的信号传回到中心局，同时也承载着其他的传输任务。
在设计光纤回传网络时，需要考虑到回传网络的容量、距离和拓扑结构等因素。
4. 光纤入户点的选定。
光纤入户点是指将光纤网络引入用户住宅或办公室的位置。
在选定光纤入户点时，需要考虑到网络设备的布置和用户的需求等因素。
一般来说，光纤入户点应尽量靠近用户住宅或办公室的进线位置，以减少光纤敷设的长度和损耗。
5. 光纤与用户设备的连接方式。
光纤与用户设备之间的连接方式有多种选择，如SC、FC、LC等接口方式。
在选择光纤与用户设备的连接方式时，需要考虑到设备的兼容性、传输距离和带宽等因素。
FTTH光纤入户网络的规划与设计需要考虑到网络拓扑结构、光纤接入网络的布置、光纤回传网络的设计、光纤入户点的选定以及光纤与用户设备的连接方式等多个方面。
只有综合考虑这些因素，才能设计出一个高效、稳定的光纤入户网络。
有线电视网络FTTH光纤入户的规划与设计探讨
有线电视网络FTTH光纤入户的规划与设计探讨FTTH（Fiber to the Home）光纤入户网络是一种将光纤直接延伸至用户家庭的有线电视网络，相较于传统的有线电视网络，FTTH光纤入户网络具有更高的带宽、更低的延迟以及更稳定的信号传输性能，能够满足用户对高清视频、在线游戏和大容量数据传输的需求。
针对FTTH光纤入户网络的规划与设计，下面进行详细探讨。
1. 网络拓扑：首先确定FTTH光纤入户网络的整体架构，包括主干网、汇聚网和接入网。
主干网是连接区域服务器和各个汇聚网的主要传输线路，汇聚网则将多个接入网的用户流量进行汇聚，并连接到主干网。
接入网是将光纤延伸至用户家庭的最后一段网络。
2. 网络容量：根据用户数量和带宽需求，合理规划网络的容量。
通过对用户需求的分析和预测，确定合适的网络容量，避免网络拥堵和性能下降。
一般建议在规划时，预留一定的容量供未来的扩展。
3. 网络布线：合理规划光纤的布线，确保信号传输的质量和稳定性。
针对不同的区域和用户，根据实际需求确定光纤的走向和布线方式，避免信号干扰和损耗。
4. 设备选型：选择合适的设备供应商和设备型号。
根据实际需求选择具备高性能、稳定性和可靠性的设备，确保网络的高效运行和稳定传输。
针对FTTH光纤入户网络的规划与设计，需要考虑以下几个关键技术：1. 光纤传输技术：选择合适的光纤传输技术，包括光纤材料、传输方式和调制解调方式。
目前常用的光纤传输技术包括单模光纤和多模光纤，通过选择适当的光纤技术，可以提供更高的传输带宽和更远的传输距离。
2. 光纤接入技术：选择合适的光纤接入技术，包括PON（Passive Optical Network）和AON（Active Optical Network）。
PON技术通过 passivesplitter实现多用户共享一条光纤的接入方式，减少了光纤的使用和成本；AON技术则通过将光纤直接连接到用户家庭，提供更高的带宽和灵活性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GPON_FTTH设计思路
GPON（Gigabit-capable Passive Optical Network）是一种基于光
纤传输技术的宽带接入网络，它利用光纤传输数据，通过被动光分配器（PON）实现光纤到用户的传输。
GPON_FTTH（Fiber To The Home）则是
指将光纤延伸至用户的家庭，为用户提供高速、稳定的宽带接入服务。
1.网络拓扑结构设计：
GPON_FTTH网络通常由OLT（Optical Line Terminal）、ODN
（Optical Distribution Network）和ONU（Optical Network Unit）三
部分组成。
OLT作为网络中心节点，连接着光纤主干线路和各个ODN，负
责光信号转换、光纤的接入与分配。
ODN则负责光纤的分配和连接管理。
ONU则是用户的终端设备，负责光信号的接收和解析，提供宽带接入服务。
在设计网络的拓扑结构时，要充分考虑网络规模和用户需求。
如果用
户数量较少，可以采用点对点（P2P）架构，即每个用户都直接与OLT相连。
如果用户数量较多，可以采用点对多（P2MP）架构，即将多个用户通
过ODN与OLT连接，实现资源共享和成本节约。
2.光纤布线设计：
由于GPON_FTTH网络需要将光纤延伸至用户的家庭，因此在设计时需
要合理规划光纤的布线。
首先要确定光纤的传输距离和光纤的容量需求。
根据用户的分布情况和建筑物特点，确定光纤的布线路径和光缆的敷设方式，包括管道敷设、架空敷设等。
在布线过程中，要考虑到光纤的损耗和故障率。
可以采用合适的光纤
链路设计，例如使用不同传输功率的光模块来补偿光纤的损耗，采用光功
率监测技术来实时监控光纤链路的质量。
3.光纤接入点设计：
光纤接入点的设计也需要考虑到用户不同的需求。
例如，接入点可以支持不同类型的接口，如RJ45接口、USB接口等，以便用户连接不同的终端设备。
4.安全性设计：
在GPON_FTTH网络设计中，安全性是一个重要考虑因素。
要保障网络的安全性，可以采用以下措施：使用密钥协商、数据加密等技术来保护光纤数据的安全传输；采用访问控制技术和防火墙来限制非法访问和攻击；定期进行安全巡检和漏洞扫描，及时发现和解决潜在的安全问题。
5.故障诊断和维护设计：
在GPON_FTTH网络运行过程中，可能会出现故障或问题。
为了提高网络的稳定性和可靠性，需要设计故障诊断和维护机制。
可以采用远程监控和故障自动定位技术，及时发现和定位网络故障，并通过告警系统通知维护人员。
同时，可以提供用户自助服务平台，让用户可以通过自助故障诊断和维修来解决一些常见问题，减少维护人员的工作压力。
总的来说，GPON_FTTH设计的思路需要综合考虑网络拓扑结构、光纤布线、光纤接入点、安全性和故障维护等方面。
通过合理规划和设计，可以提供高速、稳定的宽带接入服务，满足用户的需求。
