内置电池纯无线现场可移动式2-碘丙烷气体报警器(网络版)
气体检测报警仪安装规范1
气体检测报警仪安装规范11.0.1 为保障石油化工企业的生产安全和/或人身安全,检测泄漏的可燃气体或有毒气体的浓度并及时报警以预防火灾与爆炸和/或人身事故的发生,特制定本规范.1.0.2 本规范适用于石油化工企业泄漏的可燃气体和有毒气体的检测报警设计.1.0.3 执行本规范时,尚应符合现行有关强制性标准规范的规定.2 术语,符号2.1 术语2.1.1 可燃气体combustible gas本规范中的可燃气体系指气体的爆炸下限浓度(V%)为10%以下或爆炸上限与下限之差大于20%的甲类气体或液化烃,甲B,乙A类可燃液体气化后形成的可燃气体或其中含有少量有毒气体.2.1.2 有毒气体toxic gas本规范中的有毒气体系指硫化氢,氰化氢,氯气,一氧化碳,丙烯腈,环氧乙烷,氯乙烯.2.1.3 最高容许浓度allowable maximum concentration系指车间空气中有害物质的最高容许浓度,即工人工作地点空气中有害物质所不应超过的数值.此数值亦称上限量.2.2 符号2.2.1 LEL可燃气体爆炸下限浓度(V%)值.2.2.2 TLV车间空气中有害物质的最高允许浓度值.3 一般规定3.0.1 生产或使用可燃气体的工艺装置和储运设施(包括甲类气体和液化烃,甲B类液体的储罐区,装卸设施,灌装站等,下同)的2区内及附加2区内,应按本规范设置可燃气体检测报警仪.生产或使用有毒气体的工艺装置和储运设施的区域内,应按本规范设置有毒气体检测报警仪.1 可燃气体或其中含有毒气体,一旦泄漏,可燃气体可能达到25%LEL,但有毒气体不能达到最高容许浓度时,应设置可燃气体检测报警仪;2 有毒气体或其中含有可燃气体,一旦泄漏,有毒气体可能达到最高容许浓度,但可燃气体不能达到25%LEL 时,应设置有毒气体检测报警仪;3 既属可燃气体又属有毒气体,只设有毒气体检测报警仪;4 可燃气体与有毒气体同时存在的场所,应同时设置可燃气体和有毒气体检测报警仪.注:2区及附加2区的划分见《爆炸和火灾危险环境电力装置设计规范》GB50058.3.0.2 可燃气体和有毒气体检测报警,应为一级报警或二级报警.常规的检测报警,宜为一级报警.当工艺需要采取联锁保护系统时,应采用一级报警和二级报警.在二级报警的同时,输出接点信号供联锁保护系统使用.3.0.3 工艺有特殊需要或在正常运行时人员不得进入的危险场所,应对可燃气体和/或有毒气体释放源进行连续检测,指示,报警,并对报警进行记录或打印.3.0.4 报警信号应发送至工艺装置,储运设施等操作人员常驻的控制室或操作室.3.0.5 可燃气体检测报警仪必须经国家指定机构及授权检验单位的计量器具制造认证,防爆性能认证和消防认证.有毒气体检测报警仪必须经国家指定机构及授权检验单位的计量器具制造认证.防爆型有毒气体检测报警仪还应经国家指定机构及授权检验单位的防爆性能认证.3.0.6 凡使用可燃气体和有毒气体检测报警仪的企业,应配备必要的标定设备和标准气体.3.0.7 检测器宜布置在可燃气体或有毒气体释放源的最小频率风向的上风侧.3.0.8 可燃气体检测器的有效覆盖水平平面半径,室内宜为7.5m;室外宜为15m.在有效覆盖面积内,可设一台检测器.有毒气体检测器与释放源的距离,室外不宜大于2m,室内不宜大于1m.3.0.9 按本规范规定,应设置可燃气体或有毒气体检测报警仪的场所,宜采用固定式,当不具备设置固定式的条件时,应配置便携式检测报警仪.3.0.10 可燃气体和有毒气体检测报警系统宜为相对独立的仪表系统.4 检测点的确定4.1 工艺装置4.1.1 下列可燃气体,有毒气体的释放源,应设检测器:1 甲类气体或有毒气体压缩机,液化烃泵,甲B类或成组布置的乙A类液体泵和能挥发出有毒气体的液体泵的动密封;2 在不正常运行时可能泄漏甲类气体,有毒气体,液化烃或甲B类液体和能挥发出有毒气体的液体采样口和不正常操作时可能携带液化烃,甲B类液体和能挥发出有毒气体的液体排液(水)口;3 在不正常运行时可能泄漏甲类气体,有毒气体,液化烃的设备或管法兰,阀门组.4.1.2 第4.1.1条规定的可燃气体释放源处于露天或半露天布置的设备区内,当检测点位于释放源的最小频率风向的上风侧时,可燃气体检测点与释放源的距离不宜大于15m,有毒气体检测点与释放源的距离不宜大于2m;当检测点位于释放源的最小频率风向的下风侧时,可燃气体检测点与释放源的距离不宜大于5m,有毒气体检测点与释放源的距离小于1m.4.1.3 第4.1.1条规定的可燃气体释放源处于封闭或半封闭厂房内,每隔15m可设一台检测器,且检测器距任一释放源不宜大于7.5m.有毒气体检测器距释放源不宜大于1m.4.1.4 当封闭或半封闭厂房内布置不同火灾危险类别的设备时,应在第4.1.1条规定的可燃气体释放源的7.5m范围内设检测器.4.1.5 第4.1.1条规定的比空气轻的可燃气体释放源处于封闭或半封闭厂房内,应在释放源上方设置检测器,还应在厂房内最高点易于积聚可燃气体处设置检测器.4.2 储运设施4.2.1 液化烃,甲B类液体储罐,应在下列位置设检测器:1 在液化烃罐组防火堤内,每隔30m宜设一台检测器,且距罐的排水口或罐底接管法兰,阀门不应大于15m.2 在甲B类液体储罐的防火堤内,应设检测器,且储罐的排水口,采样口或底(侧)部接管法兰,阀门等与检测器的距离不应大于15m.4.2.2 液化烃,甲B类液体的装卸设施,应在下列位置设检测器:1 小鹤管铁路装卸栈台,在地面上每隔一个车位宜设一台检测器,且检测器与装卸车口的水平距离不应大于15m;2 大鹤管铁路装置栈台,宜设一台检测器;3 汽车装卸站的装卸车鹤位与检测器的水平距离,不应大于15m.当汽车装卸站内设有缓冲罐时,应安本规范第4.1.2条的规定设检测器.4.2.3 装卸设施的泵或压缩机的检测器设置,应符合本规范第4.1.1条,第4.1.2条和第4.1.3条规定.,4.2.4 液化烃灌装站的检测器设置,应符合下列要求:1 封闭或半封闭的灌瓶间,灌装口与检测器的距离宜为5~7.5m;2 封闭或半封闭式储瓶库,应符合本规范第4.1.3条规定;半露天储瓶库四周每15~30m设一台,当四周长小于15m时,应设一台;3 缓冲罐排水口或阀组与检测器的距离,宜为5~7.5m.4.2.5 封闭或半封闭氢气灌瓶间,应在灌装口上方的室内最高点易于滞留气体处设检测器.4.2.6 液化烃,甲B,乙A类液体装卸码头,距输油臂水平平面15m范围内,应设一台检测器.当无法安装检测器时,装卸码头的可燃气体检测,应符合本规范第3.0.9规定.4.2.7 有毒气体储运设施的有毒气体检测器,应按第4.1.2条和第4.1.3条的规定设置.4.3 可燃气体,有毒气体的扩散与积聚场所4.3.1 明火加热炉与甲类气体,液化烃设备以及在不正常运行时,可能泄漏的释放源之间,约距加热炉5m或在防火墙外侧,宜设检测器.4.3.2 控制室,配电室与甲类气体,有毒气体,液化烃,甲B类液体的工艺设备组,储运设施相距30m以内,并具备下列条件之一的,宜设检测器:1 门窗朝向工艺设备组或储运设施的;2 地上敷设的仪表电力线缆槽盒或配管进入控制室或配电室的.4.3.3 设在2区范围内的在线分析仪表间,应设检测器.对于检测比空气轻的可燃气体,应于在线分析仪表间内最高点易于积聚可燃气体处设置检测器.4.3.4 不在检测器有效覆盖面积内的下列场所,宜设检测器:1 使用或产生液化烃和/或有毒气体的工艺装置,储运设施等可能积聚可燃气体,有毒气体的地坑及排污沟最低处的地面上.2 易于积聚甲类气体,有毒气体的"死角".5 可燃气体和有毒气体检测报警系统5.1 系统的构成及技术性能5.1.1 系统的最基本的构成应包括检测器和报警器组成的可燃气体或有毒气体报警仪,或由检测器和指示报警器组成的可燃气体或有毒气体检测报警仪,也可以是专用的数据采集系统与检测器组成的检测报警系统.5.1.2 系统的构成应满足以下要求:1 选用mV信号,频率信号或4~20mA信号输出的检测器时,指示报警器宜为专用的报警控制器;也可选用信号设定器加闪光报警单元构成的报警器;至联锁保护系统及报警记录设备的信号,宜从报警控制器或信号设定器输出.2 选用触点输出的检测器时,报警信号宜直接接至闪光报警系统或联锁保护系统,至报警记录设备的信号可以闪光报警系统或联锁保护系统输出.3 可燃气体和/或有毒气体检测报警的数据采集系统,宜采用专用的数据采集单元或设备,不宜将可燃气体和/或有毒气体检测器接入其他信号采集单元或设备内,避免混用.5.1.3 当选用信号设定器和报警控制器时,应按本规范第3.0.3条的规定设置报警记录设备,报警记录设备应具有报警打印及历史数据储存功能.报警记录设备可以是DCS或其他数据采集系统,也可选用专用的工业微机或系统.5.1.4 检测器,指示报警器或报警器的技术性能,应符合现行《作业环境气体检测报警仪通用技术要求》GB12358的有关规定.5.2 检测器的选用5.2.1 可燃气体检测器的选用,应符合下列规定:1 宜选用催化燃烧型检测器,也可选用其他类型的检测器;2 当使用场所空气中含有少量能使催化燃烧型检测元件中毒的硫,磷,砷,卤素化合物等介质时,应选用抗毒性催化燃烧型检测器或半导体型检测器;3 氢气的检测宜选用电化学型或导体型检测器.5.2.2 有毒气体检测器的型式,可根据被检测的有毒气体的具体特性确定:1 硫化氢,一氧化碳气体可选用定电位电解型或半导体型;2 氯气可选用隔膜电极型,定电位电解型或半导体型;3 氰化氢气体可选用凝胶化电解(电池式)型,隔膜电极型或定电位电解型;4 环氧乙烷,丙烯腈气体可选用半导体型或定电位电解型;5 氯乙烯气体宜选用半导体型或光子电离型.5.2.3 有毒气体检测器的选用,应考虑被检测的有毒气体与安装环境中可能存在的其他气体的交叉影响.5.2.4 检测器防爆类型的选用,应符合下列规定:1 根据使用场所爆炸危险区域的划分,选择检测器的防爆类型;2 根据被检测的可燃性气体的类别,级别,组别选择检测器的防爆等级,组别;3 对催化燃烧型检验器,宜选用隔爆型;4 对电化学型检测器和半导体型检测器,可选用隔爆型或本质安全防爆型;5 对电动吸入式采样器应选用隔爆结构.5.2.5 根据使用场所的不同,按以下规定选用检测器的采样方式:1 宜采用扩散式检测器.2 下列情况宜采用单点或多点吸入式检测器;a 因少量泄漏有可能引起严重后果的场所;b 由于受安装条件和环境条件的限制,难于使用扩散式检测器的场所;c Ⅰ级(极度危害)有毒气体释放源;d 有毒气体释放源较集中的地点.3 采用吸入式有毒气体检测器检测可燃性有毒气体时,宜选用气动吸入式采样系统.5.3 指示报警器或报警器的选用5.3.1 指示报警器或报警器应分别具有以下基本功能:1 能为可燃气体或有毒气体检测器及所连接的其他部件供电.2 能直接或间接地接收可燃气体和/或有毒气体检测器及其他报警触发部件的报警信号,发出声光报警信号,并予以保持.声报警信号应能手动消除,再次有报警信号输入时仍能发出报警.3 检测可燃气体的测量范围:0~100%LEL;有毒气体的测量范围宜为0~3TLV.在上述测量范围内,指示报警器应能分别给予明确的指示;采用无测量值指示功能的报警器时,应按本规范第3.0.3条的规定,将模拟信号引入多点信号巡检仪,DCS或其他仪表设备进行指示.4 指示报警器(报警控制器)应具有为消防设备或联锁保护用的开关量输出功能.5 多点式指示报警器或报警器应具有相对独立,互不影响的报警功能,并能区分和识别报警场所位号.6 指示报警器或报警器发出报警后,即使环境内气体浓度发生变化,仍应继续报警,只有经确认并采取措施后,才停上报警.7 在下列情况下,指示报警器应能发出与可燃气体或有毒气体浓度报警信号有明显区别的声,光故障报警信号:a 指示报警器与检测器之间连线断路;b 检测器内部元件失效;c 指示报警器电源欠压.8 报警记录设备应具有以下功能:a 能记录可燃气体和有毒气体报警时间,计时装置的日计时误差不超过30s;b 能显示当前报警部位总数;c 能区分最先报警部位;d 能追索显示以前至少1周内的报警部位并区分最先报警部位.5.3.2 报警设定值应根据下列规定确定:1 根据本规范第3.0.2条规定,选用一级或一,二级报警;2 可燃气体的一级报警(高限)设定值小于或等于25%LEL;3 可燃气休的二级报警(高限)设定值小于或等于50%LEL;4 有毒气体的报警设定值宜小于或等于1TLV,当试验用标准气调制困难时,报警设定值可为2TLV以下.5.3.3 指示误差和报警误差应符合下列规定:1 可燃气体的指示误差:指示范围为0~100%LEL时,±5%LEL.2 有毒气体的指示误差:指示范围为0~3TLV时,±10%指示值:指示范围高于3TLV时,±10%量程值.3 可燃气体的报警误差:±25%设定值以内.4 有毒气体的报警误差:±25%设定值以内.5 电源电压的变化小于或等于10%时,指示和报警精度不得降低.5.3.4 检测报警响应时间应符合下列规定:1 可燃气体检测报警:扩散式小于30s;吸入式小于20s.2 有毒气体检测报警:扩散式小于60s;吸入式小于30s.6 检测报警仪表的安装6.1 检测器的安装6.1.1 检测比空气重的可燃气体或有毒气体的检测器,其安装高度应距地坪(或楼地板)0.3~0.6m.注:气体密度大于0.97kg/m3(标准状态下)即认为比空气重;气体密度小于0.97kg/m3(标准状态下)的即认为比空气轻.6.1.2 检测比空气轻的可燃气体或有毒气体的检测器,其安装高度宜高出释放源0.5~2m.6.1.3 检测器宜安装在无冲击,无振动,无强电磁场干扰的场所,且周围留有不小于0.3m的净空.6.1.4 检测器的安装与接线按制造厂规定的要求进行,并应符合防爆仪表安装接线的有关规定.6.2 指示报警器或报警器的安装6.2.1 当工艺装置或储运设施有中心控制室时,指示报警器或报警器应安装在中心控制室内.6.2.2 当工艺装置或储运设施设有中心控制室以外的其他控制室或操作室时,其操作管辖区内设置的可燃气体和/或有毒气体指示报警器或报警器,宜安装在该控制室或操作室内;需要时,其报警信号再转送至中心控制室.6.2.3 指示报警器或报警器,应有其对应检测器所在位置的指示标牌或检测器的分布图.6.2.4 一般报警用的报警系统,可使用普通仪表电源供电.6.2.5 下列情况的检测报警系统,应采用不间断电源(UPS)供电;1 与自动保护系统相连的可燃气体或有毒气体的检测;2 人员常去场所的可能泄漏Ⅰ级(极度危害)和Ⅱ级(高度危害)有毒气体的检测.有毒有害气体检测器知识在这里我们将着重讨论其它无机有毒有害气体检测仪的原理和应用，但实际上，我们很难将有毒有害气体简单地分为有机、无机两大类。
硫酸二甲酯C2H6S气体报警器
硫酸二甲酯C2H6S气体报警器硫酸二甲酯C2H6S气体报警器产品描述：硫酸二甲酯C2H6S气体检测报警器是东日瀛能科技多年来技术积累的杰作,拥有自主知识产权的高精度检测设备,同时、通过国家的防爆电气产品质量监督检验中心和质量技术监督局颁发的相关检测证书,通书为迎合国际市场,通过了CE ROHS CCC的国际认证.该系统产品适用于各种环境和特殊环境中的挥发性有机物硫酸二甲酯C2H6S气体浓度和泄露，在线检测及现场声光报警，对危险现场的作业安全起到了预警作用，此仪器采用进口的电化学传感器和微控制器技术，具有信号稳定，精度高，重复性好等优点，防爆接线方式适用于各种危险场所，并兼容各种控制器，PLC,DCS等控制系统，可以同时实现现场报警和远程监控，报警功能，4-20mA标准信号输出，继电器开关量输出。
硫酸二甲酯C2H6S气体报警器产品特性：进口电化学传感器具有良好的抗干扰性能，适用寿命8年。
采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。
检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。
4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。
5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。
6全量程范围温度数字自动跟踪补偿，保证测量准确性。
检测气体：空气中的硫酸二甲酯C2H6S气体检测范围：0~100ppm,0~200ppm,0~1000ppm,0~1000ppm,0~5000ppm,100%LEL可选。
分别率：0.01ppm(0~100ppm);0.1ppm(0~1000ppm);1ppm(0~10000ppm以上)；0.1LEL.工作方式：固定式连续工作，扩散式，管道式，流通时，泵吸式可选。
检测误差：≦1%（F.S）响应时间：≦10S输出信号：电流信号输出4-20MA报警方式：2路无源节点信号输出，报警点可设置。
工作环境：-20℃~50℃(特殊要求：（-40℃~+70℃)相对湿度：≦90%RH工作电压：DC12~30V传感器寿命：3年防爆形式：探头变送器及传感器均为隔爆型。
气体检测仪
MIK-GD4便携式气体探测器（气体检测报警器）使用说明书Ver：MEA120802R感谢您使用本公司系列产品，当您准备使用本产品时请务必仔细阅读本说明。
并按照所提供的有关操作步骤进行，使您能充分享受我公司提供的服务,同时避免您的误操作而损坏本机或发生其它意外。
请妥善保管本手册，以便在您日后需要时能及时查阅、获得帮助。
版权声明本手册版权属本公司所有，未经书面许可，本手册任何部分不得复制、翻译、存储于数据库或检索系统内，也不可以电子、翻拍、录音等任何手段及方式进行传播。
公司秉承科技进步原则，不断致力于产品改进、提高产品性能，公司保留任何产品改进而不预先通知的权利。
如果用户不依照本手册说明擅自安装或修理更换部件，由此产生的责任由用户负责。
产品及产品颜色、款式请以购买的实物为准。
用户服务指引：1在使用本产品前，请根据产品出厂清单仔细核对附件、产品合格证及用户保修卡是否齐全，若发现不全，请立即与销售商或厂家联络。
2本产品自售出之日起十二个月内，凡用户遵守贮存、运输及使用要求，而产品质量低于技术指标的，凭保修单享受免费维修。
3因违反操作规定和要求而造成的损坏、非我公司指定的特约技术服务部维修引起的故障或由于不可抗拒因素引起的产品质量问题，我公司将进行收费维修。
4产品进行维修时，请主动出示产品保修卡。
不能出示产品保修卡的将作为收费维修。
5产品维护、维修后，请出示本手册，维修人员将填写所附的《维护、维修情况记录》并签名；同时也请您在维修人员的《维护、维修情况记录》上签名确认维护、维修内容并提出宝贵意见，如果是单位用户，请加盖公章。
6如果您对我们提供的产品和服务有任何疑问或不满，包括产品技术、质量、安装维修、服务态度、收费标准等问题，请您及时联络我们，我们将会对您的意见妥善处理。
警告：严谨在作业现场对探测器充电、严谨在作业现场带电开盖。
目录1、概述2、结构特征及工作原理3、技术特性4、功能与操作5、使用注意事项6、常见故障及其解决方法7、贮存8、其他1.概述MIK-GD4 可燃气体检测报警器(以下简称探测器)，是一种可连续检测泄漏气体浓度的本质安全型设备。
GND-20报警器说明书
GND-20报警器说明书
可燃有害气体报警器的控制器需要壁挂式安装在值班室或监控室的墙壁上，距离地面160CM左右即可；可燃有害气体报警器的探测器安装方式有抱管安装、墙壁安装、支架固定安装等方式。
探测器的具体安装位置是由气体的比重决定的，具体安装方案如下：
1、当被检测气体密度比重大于空气比重时，气体探测器应安装在距离地面(30～60)cm处，且传感器部位向下。
2、当被检测气体密度比重小于空气比重时，气体探测器应安装在距离顶棚(30～60)cm处，且传感器部位向下。
3、可燃有害气体报警器探头的安装位置是根据GB50493-2009《石油化工可燃气体检测报警设计规范》相关规定依据检测气体密度及风向确定探测器安装位置应避免探测器安装空气流。
4、一般情况面积适室内空间依据保护半径均匀布点即探测器安装离释放源距离7.5m内或两探测器水平距离15m内；面积或存量通风部位室内空间应按室外情况布置探测器探测器安装室外应布置燃气体释放源全频率风向风侧与释放源距离宜于15m；探测器布置燃气体释放源全频率风向风侧与释放源距离宜于5m。
5、检测比空气重气体探测器安装高度应距面0.3～0.6m；检测比空气轻气体探测器安装高度宜高释放源0.5～2m。
6、说明：气体密度于0.97kg/m3（标准状态）即认比空气重气体密度于0.97kg/m3（标准状态）即认比空气轻。
安全检查-报警—可燃(有毒)气体报警器检查内容与依据
序号
标准内容
依据标准
1
有可燃气体和粉尘泄露的封闭作业场所必须设计良好的通风系统，保证作业场所中的危险物质的浓度不超过有关规定，并设计必要的检测和自动报警装置。
HG20571-95
3.1.5
2
在使用或产生甲类气体或甲、乙A类液体的工艺装置、系统单元和储运设施区内，应按区域控制和重点控制相结合的原则，设置可燃气体报警系统。
2 有毒气体或其中含有可燃气体，一旦泄漏，有毒气体可能达到最高容许浓度，但可燃气体不能达到25%LEL时，应设置有毒气体检测报警仪；
3 既属可燃气体又属有毒气体，只设有毒气体检测报警仪；
4 可燃气体与有毒气体同时存在的场所，应同时设置可燃气体和有毒气体检测报警仪。
注：①2区及附加2区的划分见《爆炸和火灾危险环境电力装置设计规范》GB50058。
GB50160-2008
5.1.3
3
生产或使用可燃气体的工艺装置和储运设施（包括甲类气体和液化烃、甲B类液体的储罐区、装卸设施、灌装站等，下同）的2区内及附加2区内，应按本规范设置可燃气体检测报警仪。
生产或使用有毒气体的工艺装置和储运设施的区域内，应按本规范设置有毒气体检测报警仪。
1 可燃气体或其中含有毒气体，一旦泄漏，可燃气体可能达到25%LEL，但有毒气体不能达到最高容许浓度时，应设置可燃气体检测报警仪；
②LEL可燃气体爆炸下限浓度（V%）值。。
SH3063-1999
3.0.1
4
报警信号应发送至工艺装置、储运设施等操作人员常驻的控制室或操作室。
SH3063-1999
3.0.4
5
可燃气体检测报警仪必须经国家指定机构及授权检验单位的计量器具制造认证、防爆性能认证和消防认证。有毒气体检测报警仪必须经国家指定机构及授权检验单位的计量器具制造认证。防爆型有毒气体检测报警仪还应经国家指定机构及授权检验单位的防爆性能认证。

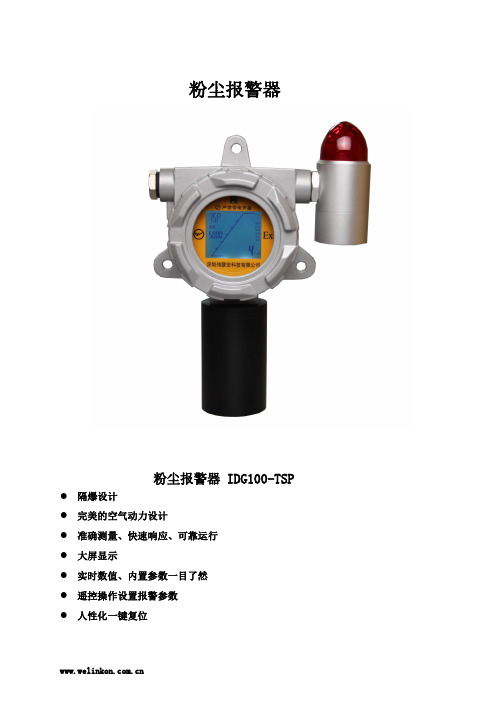

IDG100-TSP粉尘报警器
粉尘报警器粉尘报警器IDG100-TSP ●隔爆设计●完美的空气动力设计●准确测量、快速响应、可靠运行●大屏显示●实时数值、内置参数一目了然●遥控操作设置报警参数●人性化一键复位一、产品描述IDG100-TSP粉尘报警器符合卫生部行业标准WS/T206－2001《公共场所空气中可吸入颗粒物测定方法－光散射法》，以及劳动部行业标准LD98－1996《空气中粉尘浓度的光散射式测定法》，主要用于检测直径1μm以上粒径的悬浮颗粒物，粉尘报警器可以任意设定粉尘浓度报警阀值，当现场检测粉尘超标时，输出开关量，报警器响应发出报警，真正起到监测预警的作用。
IDG100-TSP粉尘报警器为一款数模混合通用颗粒物浓度检测设备。
设备工作原理为激光散射，设备工作过程中，仪器内部高强激光源持续发出定向激光，当周围颗粒物浓度较高时，颗粒物表面漫射激光越多，反射激光能量变化更强烈，激光能量的变化引起系统电信号变化，通过检测电信号的变化范围，即可得出颗粒物的浓度。
IDG100-TSP粉尘报警器在设计上采用大屏幕显示，各项参数直观明了。
粉尘浓度配有50段柱状图显示，观察人员对于粉尘浓度所占百分比一目了然。
在参数设置上，配有红外遥控器，客户不用开盖即可对机器完成设置。
仪器背光采用双色背光，一旦现场粉尘浓度超标，除了声光报警器打开之外，仪器红色背光点亮，而且大屏幕显示报警等级，最大限度将报警信息传达给现场人员。
IDG100-TSP粉尘报警器又称为：粉尘检测仪、粉尘变送器、粉尘探头、带显示粉尘报警器、粉尘检测设备等。
仪器采用DC24V供电，输出信号包括：4~20mA、0-5V、RS485、无线信号等，输出信号可跟伟联安IDG1000D控制报警器、PLC、DCS等组成控制系统，完成在线实时监控、报警控制、风机控制、电磁阀控制等功能。
二、产品特性:防爆设计，防爆标志为ExdⅡCT6Gb采用高速、高精度处理电路对传感器信号进行处理，响应速度快、测量精度高，稳定性、重复性好大屏幕显示，直观显示粉尘浓度、单位、量程、浓度柱状态图等信息配遥控操作，无须开盖，即可调节报警参数，操作简单报警信息更丰富：LCD报警等级显示、LCD红色背光点亮、声光报警打开（选配）气室独立设计，结合空气动力学，更能快速、准确检测粉尘浓度RS485、三线制4-20mA、0-5V输出，继电器输出和声光报警可选可为客户配套WLO Sin粉尘采集软件，软件具有实时显示、存储、查询、导出功能。
固定式气体报警器系统介绍
固定式气体报警器系统介绍气体报警器不仅广泛应用于冶金、化工生产、制药、石油开采、矿井煤炭开采、市政燃气、仓储及特殊工业厂房等有气体释放的地方，也逐步应用于家庭防火。
气体报警器一旦检测到气体泄漏就会发出有效提示。
气体报警器一定要与检测环境接触，这样可以对空气中所含的污染性气体或粉尘进行有效的实时监测。
而定期对气体报警器进行维护保养、检定、更换超期的传感器是防止气体报警器发生故障、延长其使用寿命的一项重要工作。
如果不注重维护保养，气体报警器在工作时可能会出现检测误差或出现不探测的情况。
因此，我们必须要做好气体报警器的维护、检定工作，在安装气体报警器之前也一定要注意仔细进行检查，避免在一些小的细节中出现疏漏。
固定式气体报警器可对空气中的可燃气体或有毒气体进行监测。
常见气体有氢气（H2）、甲烷（CH4）、乙烷（C2H6）、乙炔（C2H2）、乙烯（C2H4）、丙炔（C3H4）、丙烷（C3H8）、丙烯（C3H6）、丁烷（C4H10）、丁烯（C4H8）、丁炔（C4H6）、一氧化碳（CO）、硫化氢（H2S）、磷化氢等。
气体报警器能对工作环境中的泄露气体进行实时监测，在危险到来之前发出报警，确保人们生命财产安全。
气体报警器系统主要由气体探测器、报警控制系统、连接部分组成。
气体探测器安装在现场气体释放源或易发生泄露点附近进行气体采样；采样信号通过防电磁干扰的铠装电缆或加金属套管的电缆传递至监测报警控制系统；报警控制器系统安装在有人看守的值班室，其显示需要监测气体的浓度，当气体浓度达到报警设定值时，气体报警器会发出声光警报或输出其他信号达到预警作用。
气体探测器以取样探头作为检测元件，其主要是采集空气中的有毒有害、易燃易爆气体，当被测气体接触到检测元件时即产生电信号，该信号经放大处理后由显示器和控制器进行检测。
当空气中泄漏气体浓度达到一定量时报警器就会自动报警，同时做出排风或开启截止阀的动作反应，进而防止火灾或中毒事故发生。
可燃气体报警器相关的知识
气体报警器气体报警器也称气体泄露检测报警仪器，主要包括可燃和有毒气体两类探测报警器。
当工业环境、日常生活环境（如使用天然气的厨房）中可燃性或有毒气体发生泄露，气体报警器检测到气体浓度达到报警器设置的报警值时，报警器就会发出声、光报警信号，以提醒采取人员疏散、强制排风、关停设备等安全措施。
且气体报警器可联动相关的联动设备如在工厂生产、储运中发生泄露，可以驱动排风、切断电源、喷淋等系统，防止发生爆炸、火灾、中毒事故，从而保障安全生产。
经常用在化工厂，石油，燃气站，钢铁厂等使用或者产生可燃性气体的场所。
1、用途气体报警器即气体泄露检测报警器，是区域安全监视器中的一种预防性报警器。
当工业环境中可燃或有毒气体报警器检测到气体浓度达到爆炸或毒害下限、上限的临界点时，气体报警器就会发出报警信号，以提醒工作人员采取安全措施，并驱动排风、切断、喷淋系统，防止发生爆炸、火灾、中毒事故，从而保障安全生产。
可燃气体报警器，主要用于检测空气中的可燃气体，常见的如氢气（H2）、甲烷（C H4）、乙烷（C2H6）、丙烷（C3H8）、丁烷（C4H10）、乙烯（C2H4）、丙烯（C3H6）、丁烯（C4H8）、乙炔（C2H2）、丙炔（C3H4）、丁炔（C4H6）、磷化氢（P H3）等。
有毒气体报警器，用于检测空气中的有毒气体，如硫化氢（H2S）2、术语2.1可燃气体combustible gas指甲类可燃气体或液化烃、甲B、乙A类可燃液体气化后形成的可燃气体。
按《石油化工企业设计防火规范》规定：甲类气体是指可燃气体与空气混合物的爆炸下限小于 10％(体积)的气体；液化烃(甲A)是指15℃时的蒸气压力大于0．1MPa的烃类液体及其它类似的液体，例如液化石油气、液化乙烯、液化甲烷、液化环氧乙烷等；甲B液体是指除甲A以外，闪点小于28℃的可燃液体，乙A类液体是指闪点等于或大于28℃至等于45℃的可燃液体。
甲B与乙A类液体也可称为易燃液体。
可燃气体探测器使用说明书
前言非常感谢您选择本公司仪器！在使用本产品前，请详细阅读本说明书，请遵守本说明书操作规程及注意事项，并保存以供参考。
◆由于不遵守本说明书中规定的注意事项，所引起的任何故障和损失均不在厂家的保修范围内，厂家亦不承担任何相关责任。
请妥善保管好所有文件。
如有疑问，请联系我公司售后服务部门。
◆如果您需要电子版说明书，请登陆本公司网站下载，或拨打服务热线，联系我公司售后服务部门。
◆在收到仪器时，请小心打开包装，检查仪器及配件是否因运送而损坏，如有发现损坏，请联系我公司售后服务部门，并保留包装物，以便寄回处理。
◆当仪器发生故障，请勿自行修理，请联系我公司售后服务部门。
◆本说明书适用于V4.00系列的产品版本。
以下标识将会在本手册或者仪器上出现：注意保险丝接地端公司简介大连因斯特科技有限公司是专注于自动化领域的仪器仪表设计、制造、销售、安装、售后服务为一体的现代化高新技术企业，公司与国内外知名仪表企业精诚合作，采用进口原件研制生产具有国内领先、国际先进的自控仪表产品，开发“因斯特”品牌系列分析、流量、液位、压力等在线监测产品，长期与国外诸多知名仪表企业进行技术交流合作，产品不但性能品质过硬，还融入了符合中国思维模式的操作菜单界面。
产品不断更新换代，自投入市场以来，广泛应用于自来水、污水处理、石油、化工、电力、冶金、环保、制药等行业，得到了广大用户的一致好评。
公司拥有高级职称技术人员十余名，并长期与大连工业大学等高校合作，为企业不断输入技术、销售等多方面人才，确保满足不同客户的服务需求。
公司自主研发、生产、营销：PH计、ORP仪、化学膜溶解氧（DO）、荧光法溶解氧(DO)、浊度计(SS)、余氯检测仪、电导率、光电污泥浓度计(MLSS)、超声波污泥浓度计、超声波泥水界面仪、超声波液位计、超声波液位差计、超声波明渠流量计、电磁流量计（DN15-DN2000）、超声波流量计、COD在线监测仪、氨氮在线监测仪、总磷（TP）在线监测仪、总氮（TN）在线监测仪、总磷总氮一体机、六价铬在线检测仪、总铜在线分析仪、总镍在线分析仪、总铬在线分析仪、总镉在线分析仪、总砷在线分析仪、总铅在线分析仪、总汞在线分析仪、总锰在线分析仪、挥发酚在线分析仪、氰化物在线分析仪、氟化物在线分析仪。
苯泄露报警器
苯泄露报警器苯泄露报警器特点：★是款内置微型气体泵的安全便携装置★整机体积小,重量轻,防水,防爆,防震设计.★高精度,高分辨率,响应迅速快.★采用大容量可充电锂电池,可长时间连续工作.★数字LCD背光显示，声光、振动报警功能.★上、下限报警值可任意设定，自带零点和目标点校准功能，内置温度补偿，维护方便.★宽量程，最大数值可显示到50000ppm、100.00%Vol、100%LEL.★数据恢复功能，免去误操作引起的后顾之忧.★显示值放大倍数可以设置，重启恢复正常.★外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新.苯泄露报警器产品特性：★是款内置微型气体泵的高精度的手式安全便携装备;★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★检测现场具有现场声光报警功能，气体浓度超标即时报警，是危险现场作业的安全保障;★现场带背光大屏幕LCD显示，直观显示气体浓度/类型/单位/工作状态等;★全量程范围温度数字自动跟踪补偿，保证测量准确性;★半导体纳米工艺超低功耗32位微处量器;★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★全中文/英文操作菜单,简单实用,带温度补偿功能;★防高浓度气体冲击的自动保护功能;苯泄露报警器技术参数：检测气体：空气中的苯气体检测范围：0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL分辨率：0.1ppm、0.1%LEL显示方式：液晶显示温湿度：选配件，温度检测范围：-40～120℃，湿度检测范围：0-100%RH检测方式：扩散式、流通式、泵吸式可选安装方式：壁挂式、管道式检测精度：≤±3%线性误差：≤±1%响应时间：≤20秒（T90）零点漂移：≤±1%（F.S/年）恢复时间：≤20秒重复性：≤±1%信号输出：①4-20mA信号：标准的16位精度4-20mA输出芯片，传输距离1Km②RS485信号：采用标准MODBUS RTU协议，传输距离2Km③电压信号：0-5V、0-10V输出，可自行设置④脉冲信号：又称频率信号，频率范围可调（选配）⑤开关量信号：标配2组继电器，可选第三组继电器，继电器无源触点，容量220VAC3A/24VDC3A传输方式：①电缆传输：3芯、4芯电缆线，远距离传输（1-2公里）②GPRS传输：可内置GPRS模块，实时远程传输数据，不受距离限制（选配）接收设备：用户电脑、控制报警器、PLC、DCS、等报警方式：现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警等报警设置：标准配置两级报警，可选三级报警；可设置报警方式：常规高低报警、区间控制报警电器接口：3/4″NPT内螺纹、1/2″NPT内螺纹，同时支持2种电器连接方式防爆标志：ExdII CT6（隔爆型）壳体材料：压铸铝+喷砂氧化/氟碳漆，防爆防腐蚀防护等级：IP66工作温度：-30～60℃工作电源：24VDC（12～30VDC）工作湿度：≤95%RH，无冷凝尺寸重量：183×143×107mm(L×W×H）1.5Kg(仪器净重)工作压力：0～100Kpa标准配件：说明书、合格证质保期：一年苯泄露报警器简单介绍：苯泄露报警器报警器高精度、高分辨率，响应快速，超大容量锂电充电电池，采样距离远，LCD背光显示，声光报警功能，上、下限报警值可任意设定，可进行零点和任意目标点校准，操作简单，具有误操作数据恢复功能.苯泄露报警器应用场所：医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、航空航天、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、军用设备检测等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
http://www.empaer.cn/
内置电池纯无线现场可移动式2-碘丙烷气体报警器(网络版)
内置电池纯无线现场可移动式2-碘丙烷气体报警器(网络版)是安帕尔
公司根据客户市场需求和多年行业应用经验推出的一款低功耗、高性
能、纯无线的现场可移动监测在线气体检测仪。“内置电池纯无线现场
可移动式2-碘丙烷气体报警器(网络版)主要功能：客户无需为检测仪铺
设任何线缆，检测仪由自身锂电池供电，通过无线传输模式将气体检测
数据传输至控制主机。如户外安装使用，检测仪可以搭载太阳能电池板，
延长工作时间。内置电池纯无线现场可移动式2-碘丙烷气体报警器(网
http://www.empaer.cn/
络版)连入安帕尔服务器，可实现远程监测、远程设置报警值和远程标
定等功能。根据现场经验，内置电
大容量锂电池供电
第三代COVER传感器模组
纯无线设计
超远距离无线通讯
物联网功能
现场可移动
智能调节传输频率
超高清彩色显示屏
双语操作系统
操作指引
提醒和报警功能齐全
隔爆设计
隔爆式可移动支架
零点自动校正
http://www.empaer.cn/
黑匣子功能
内置电池纯无线现场可移动式2-碘丙烷气体报警器(网络版)简介
内置电池纯无线现场可移动式2-碘丙烷气体报警器(网络版)是安帕
尔科技根据客户市场需求和多年行业应用经验研发的一款低功耗、高性
能、纯无线的现场可移动监测在线气体检测报警仪。内置电池纯无线现
场可移动式2-碘丙烷气体报警器(网络版)主要功能：客户无需为检测仪
铺设任何线缆，检测仪由自身锂电池供电，通过无线传输模式将气体检
测数据传输至控制主机。如户外安装使用，检测仪可以搭载太阳能电池
板，延长工作时间。内置电池纯无线现场可移动式2-碘丙烷气体报警
器(网络版)连入安帕尔服务器，可实现远程监测、远程设置报警值和远
程标定等功能。
内置电池纯无线现场可移动式2-碘丙烷气体报警器(网络版)特点
★ 大容量锂电池供电，户外使用可选配太阳能电池板，保证检测仪
工作时间达到2年以上
★ 搭载第三代COVER传感器模组，具有温湿度监测与补偿功能 ；
http://www.empaer.cn/
★ 纯无线设计。客户无需为检测仪铺设任何线缆，无需外部供电，
即可正常工作2年以上。
★ 超远距离无线通讯。搭载高灵敏度无线模块，满足客户的现场距
离要求。
★ 物联网功能：可连接安帕尔服务器来实现手机和电脑远程监控、
报警提醒和报警值设置等；
★ 现场可移动。该2-碘丙烷报警仪安装在现场后可移动，方便改变
检测区域。
★ 检测仪会智能调节传输频率保证数据实时性；
★ 超高清彩色显示屏。
★ 双语操作系统：可以实现中英文系统切换；
★ 操作指引：人性化设计，每个功能设置都有操作指引，防止客户
误操作，行业独一无二；
★ 提醒和报警功能齐全：传感器到期提醒功能、超浓度报警功能、
超温度报警功能、故障报警
功能、仪表标定提醒功能等；
★ 隔爆设计、本安设计、防雨水设计；
★ 隔爆式可移动支架，方便客户现场移动。
http://www.empaer.cn/
★ 零点自动校正：针对某些环境应用，仪表可实现零点自动校正功
能；
★ 黑匣子功能：操作、报警记录，超温度使用记录，超湿度使用记
录，超量程使用记录；
应用领域
根据现场经验，内置电池纯无线现场可移动式2-碘丙烷气体报警器
(网络版)非常适合无法铺设电缆或者电缆铺设距离过远的检测现场，包
括森林、垃圾处理厂、畜牧业、野外等环境。广泛应用于石油化工、工
业生产、冶炼锻造、电力、煤矿、隧道工程、环境监测、污水治理、生
物制药、家居环保、畜牧养殖、温室培植、仓储物流、酿造发酵、农业
生产、消防、燃气、楼宇建造、市政企业、学校实验室、科研中心等行
业和各种设备中。
技术参数
项目内容 具体参数
产品名称
内置电池纯无线现场可移动式2-碘丙烷气体报警器(网络
版)
http://www.empaer.cn/
产品别名
内置电池纯无线现场可移动式2-碘丙烷气体检测报警系
统
检测气体 2-碘丙烷
测量范围 依据现场情况确定，详情请咨询厂家
显示单位
ppm、mg/m3、 ppb、pphm、%VOL、%LEL(部分可
切换)
分 辨 率 由检测的量程决定，详情请咨询厂家
精 度 ≤±2%FS
重 复 性 ≤±1%
响应时间 T90 依传感器特性决定，详情请咨询厂家
恢复时间 T90-T10依传感器特性决定，详情请咨询厂家
显示方式 320*240高清彩屏 2.0寸
系统语言 中文（默认）和英文可切换
电池信息 锂离子电池组
工作时长 >2年
操作方式 按键（开盖）
检测方式 扩散式、管道式、流通式，详情请咨询厂家
采样方式 扩散式。
安装方式 移动支架，详情请咨询厂家
外壳材质 主体：合金（防腐蚀抗氧化表面处理）。探头：防腐合金
http://www.empaer.cn/
或316L不锈钢
防爆标志 ExdⅡCT6
防护等级 IP66
工作温度 -40℃～50℃
工作湿度
10%～95%RH，无冷凝（湿度>90%RH，凝露可选配过
滤器）
工作压力 86～106KPa
温度测量范
围
-40℃~+120℃ 精度±0.3℃ （带温度补偿功能）
湿度测量范
围
0~100%RH 精度±3%RH （带湿度补偿功能）
无线输出
信号种类
Zigbee、LORA、433M、800M
报警方式
显示屏字符闪烁及信息提醒
发送报警信息数据
保护功能 间歇式检测、传感器自动保护功能（选配）
使用寿命 5年（仪表）
电 源
3.7V 锂电池供电，户外用可选配太阳能板供电。预留外
部电源接口（可供电和充电）
尺寸 可定制，详情请咨询厂家
http://www.empaer.cn/
产品认证
消防认证（强制性CCCF）
计量认证CMC
防爆认证
CE
RoHS
第三方计量认证
国家专利产品认证
三体系认证：ISO9001、ISO14001、ISO18001
执行标准
GB 15322.1-2003, GB 3836.1-2010,
GB 3836.2-2010, GB 3836.4-2010,
GB 12476.1-2013, GB 12476.4-2010,
GB 12476.5-2 013,
JJF 1363-2012, JJF 1368-2012,
JJF 1421-2013, JJF 1364-2012
标准附件 包装箱、说明书、合格证、保修卡、出厂检测报告、安装支架（选配）、流通式气罩（选配）、
标定罩（选配）
内置电池纯无线现场可移动式2-碘丙烷气体报警器(网络版)同类产品：
内置电池纯无线现场可移动式2-碘丙烷气体监测报警器(网络版)、内置
http://www.empaer.cn/
电池纯无线现场可移动式2-碘丙烷气体泄漏监测报警仪(网络版)、内置
电池纯无线现场可移动式2-碘丙烷气体浓度监测报警仪(网络版)
