第五章 自制符号库
当系统自带的符号不能满足我们的需要时，我们就需要对其进行修改或者制作 自己的符号库。但大多数情况下，系统自带符号已经可以满我们大部分的设计要求， 我们一般只需要对其做简单的修改就可以了。为了能够更好地对符号进行修改，我 们对自制符号库的流程做一个介绍。 第1步 ：
通过菜单工具>主数据>符号库>新建，在打开的对话框中输入符号库名称，选择保 存位置，然后在弹出对话框中选择符号库类型，这里选基本符号库。
EPLAN Electronic P8：从1984年开始一直在研发，主要面向传统的电气设计和自 动化集成商的系统设计软件，是面向电气专业的设计和管理软件；
EPLAN Fluid：面向流体的专业设计软件； EPLAN PPE：面向过程控制和仪表控制设计的软件。 EPLAN Cabinet：面向机箱机柜等柜体的设计软件，即面向电气项目的柜体内部安 装布局过程的三维模拟设计
绘制图框： 以A3图幅（420*297）为例，我们利用绘图工具栏绘制好的的一个图框的外形，我们
的框中添加一些文字和属性信息，例如：行号、列号、图纸名称、页码等等。
列号
图纸描述
行号
文字信息
页码
图框边框绘制完成后，我们下一步要做的就是往图框的相关位置填入文字信息 或者属性信息，例如：设计、审核、批准、页码等信息。
EPLAN中电气符号有两种编 号方式：在线编号和离线号。
在线编号：在插入电气符号时自 动为符号名。
离线编号：在符号插入完成后， 对某些符号进重新编号
电气标识符编号方式设置： 选择菜单选项>设置，弹出设置窗口，依次展开项目>新项目>设备>编号（在线）
第4步 ： 符号连线
EPLAN中在放置符号的过程中只要符号间的连线引脚对齐，它们之间是自 动进行连线的，无需人工添加连线。

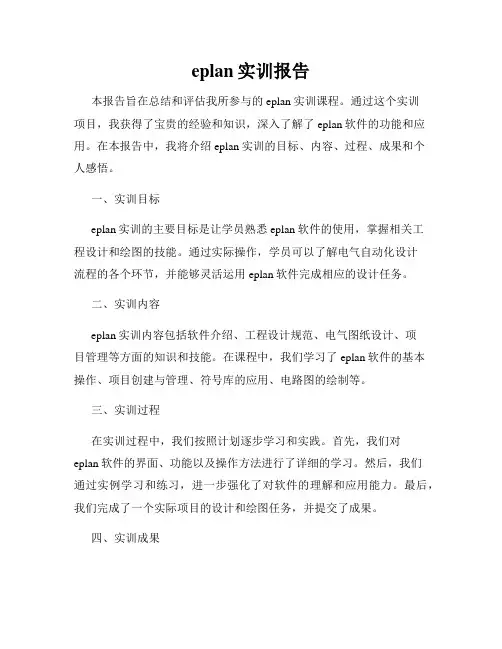

eplan实训报告
