雷达阵列天线介绍
雷达天线
雷达天线雷达用来辐射和接收电磁波并决定其探测方向的设备。
雷达在发射时须把能量集中辐射到需要照射的方向；而在接收时又尽可能只接收探测方向的回波，同时分辨出目标的方位和仰角，或二者之一。
雷达测量目标位置的三个坐标（方位、仰角和距离）中，有两个坐标（方位和仰角）的测量与天线的性能直接有关。
因此，天线性能对于雷达设备比对于其他电子设备(如通信设备等)更为重要。
主要参量雷达天线的主要参量有方向图、增益和有效面积。
方向图雷达天线具有一定形状的波束。
由于波束是立体的，常用水平截面的波束形状(即水平方向图)和垂直截面的波束形状（即垂直方向图）描述。
方向图呈花瓣状，故又称波瓣图(图1)。
常规方向图只有一个主瓣和多个副瓣。
副瓣电平通常低于主瓣20分贝以上，这样才可能用主瓣来分辨目标的方位和仰角。
主瓣半功率点（0.707场强点）间的宽度称为波束宽度。
增益雷达天线在最大辐射方向所辐射的功率与一假想的各向均匀辐射的天线在同一方向辐射的功率之比(其条件为两天线输入的功率相同)。
增益G 表示雷达天线在发射时聚束的能力。
有效面积雷达天线接收到的信号功率与来自最大辐射方向的信号的功率密度之比，即天线接收到的信号功率Pr=S×Ae。
式中S为信号功率密度；Ae为天线有效面积，表示雷达天线在接收时捕获空中信号的能力。
由互易定理可证明G＝4πAe/λ2，式中λ为信号波长。
对一定形式的天线，天线有效面积Ae与实际几何面积A 成正比，即Ae=ηA。
式中η为利用系数，一般小于1。
雷达天线设计的主要问题是：①提高天线增益和有效面积,以加大雷达探测距离；②压低天线副瓣电平,以减小测向模糊和提高抗干扰能力；③提高波束扫描速率，以便能同时观察多个目标;④展宽天线系统工作频带,以提高反有源干扰的能力；⑤采用多种技术提高测角精度。
搜索雷达天线搜索雷达又称警戒雷达，用于及时发现远距离目标。
搜索雷达天线相当大，面积一般为数十至数百平方米。
探测距离达几千公里的预警雷达的天线面积可达几千或几万平方米。

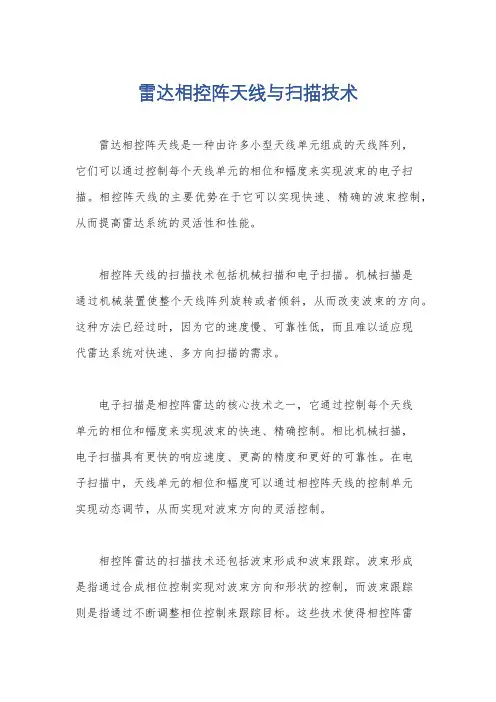

雷达相控阵天线与扫描技术
雷达相控阵天线与扫描技术
雷达相控阵天线是一种由许多小型天线单元组成的天线阵列，
它们可以通过控制每个天线单元的相位和幅度来实现波束的电子扫描。
相控阵天线的主要优势在于它可以实现快速、精确的波束控制，从而提高雷达系统的灵活性和性能。
相控阵天线的扫描技术包括机械扫描和电子扫描。
机械扫描是
通过机械装置使整个天线阵列旋转或者倾斜，从而改变波束的方向。
这种方法已经过时，因为它的速度慢、可靠性低，而且难以适应现
代雷达系统对快速、多方向扫描的需求。
电子扫描是相控阵雷达的核心技术之一，它通过控制每个天线
单元的相位和幅度来实现波束的快速、精确控制。
相比机械扫描，
电子扫描具有更快的响应速度、更高的精度和更好的可靠性。
在电
子扫描中，天线单元的相位和幅度可以通过相控阵天线的控制单元
实现动态调节，从而实现对波束方向的灵活控制。
相控阵雷达的扫描技术还包括波束形成和波束跟踪。
波束形成
是指通过合成相位控制实现对波束方向和形状的控制，而波束跟踪
则是指通过不断调整相位控制来跟踪目标。
这些技术使得相控阵雷
达能够实现快速、精确的目标探测和跟踪，从而在军事、航空航天和气象等领域发挥重要作用。
总的来说，雷达相控阵天线与扫描技术的发展使得雷达系统具有了更高的灵活性、精度和可靠性，为各种应用领域带来了巨大的技术进步和应用前景。
第6讲 雷达天线、雷达显示器
2.4 雷达显示器
雷达终端显示器主要包括：
距离显示器 B型显示器（平面显示器） E型显示器（高度显示器） 平面位置显示器 情况显示器和综合显示器
2.4.1 距离显示器
距离显示器主要显示目标距离，它可以绘出接收机输
出幅度和距离的曲线关系。
Ae a A
显然，波长一定时，天线增益与Ae和A都成正比。天线有效孔径体现为面积 的量纲，它与入射电磁波功率密度Pi相乘后即可得到天线的接收功率Pr， 即 Pr= Pi·Ae
2.3.1 天线的方向性和增益 3.天线辐射方向图 天线辐射的电磁能量在三维空间中的分布变时成相对（归一化）基础上 的曲线（曲面）时，称为天线辐射方向图，通常称为天线方向图。 天线方向图通常用 F ， 表示，θ和φ表示方位角和俯仰角，电场强 度记为E（ θ ， φ ），Emax为最大辐射方向上的电场强度，则有
E ex Ex ey E y
其中 Ex Exm cos t kz x
E y E ym cos t kz y
极化是指电场强度E的矢量端在空间固定点上随时间的变化所描绘的轨迹。 1.若矢量端轨迹是一条直线，称该波为线极化波。 2.若矢量端轨迹是圆，称该波为圆极化波。 3. 若矢量端轨迹为椭圆，称该波为椭圆极化波。
2.3 雷达天线 雷达天线的参数：
（1）增益：天线将辐射能量集中照射在某个方向的能力。增益与天线的孔
径面积成正比，与工作波长的平方成正比。 （2）天线的有效孔径面积：雷达天线接收时，其收集目标回波的能力用天 线的有效孔径面积表示。大的有效孔径面积等效于高的天线增益。 （3）方向性：天线都具有方向性，即天线向不同方向辐射的功率密度不同，
天线阵列在雷达系统中的应用研究案例分析
天线阵列在雷达系统中的应用研究案例分析一、引言雷达系统作为一种重要的探测和监测工具，在军事、民用等领域都发挥着关键作用。
天线阵列技术的引入，为雷达系统的性能提升带来了新的机遇和挑战。
二、天线阵列的基本原理天线阵列是由多个天线单元按照一定的规则排列组成的系统。
通过合理控制每个天线单元的激励电流或电压，可以实现波束的形成、扫描和控制。
其基本原理基于电磁波的干涉和叠加。
在天线阵列中，每个天线单元都会辐射出电磁波。
当这些电磁波在空间中相遇时，会发生干涉现象。
通过调整天线单元之间的间距、相位和幅度等参数，可以使得电磁波在特定方向上相互增强，形成较强的波束；而在其他方向上相互削弱，从而实现波束的指向性控制。
三、天线阵列在雷达系统中的优势（一）提高分辨率天线阵列可以通过增加天线单元的数量和优化排列方式，有效地提高雷达系统的角度分辨率和距离分辨率。
这使得雷达能够更精确地分辨目标的位置、形状和尺寸。
（二）增强抗干扰能力通过灵活调整波束的方向和形状，天线阵列可以有效地抑制来自特定方向的干扰信号，提高雷达系统在复杂电磁环境下的工作能力。
（三）实现快速波束扫描与传统的机械扫描雷达相比，天线阵列可以通过电子控制方式实现快速的波束扫描，大大缩短了雷达对目标的搜索和跟踪时间。
（四）增加系统的可靠性天线阵列中的多个天线单元可以互为备份，当部分单元出现故障时，系统仍能保持一定的工作性能，提高了雷达系统的可靠性和稳定性。
四、应用案例分析（一）机载预警雷达在机载预警雷达中，天线阵列通常安装在飞机的机头或机背上。
通过采用相控阵技术，可以实现对大范围空域的快速扫描和多目标跟踪。
例如，美国的 E-3 预警机上的 AN/APY-1/2 雷达，其采用的天线阵列能够同时监测数百个目标，并引导己方战机进行作战。
在这种应用中，天线阵列需要克服飞机飞行时的振动、气流影响以及对低可观测目标的探测等难题。
通过采用先进的信号处理算法和优化的天线设计，有效地提高了雷达的性能。
相控阵雷达原理
相控阵雷达原理相控阵雷达是一种利用阵列天线实现波束形成和波束指向的雷达系统。
它通过控制阵列天线中每个单元的相位和幅度，实现对目标的定位、跟踪和探测。
相控阵雷达因其具有快速波束扫描、高分辨率、抗干扰能力强等特点，被广泛应用于军事、航空航天、气象、地质勘探等领域。
相控阵雷达的原理主要包括阵列天线、波束形成和波束指向控制三个方面。
首先，阵列天线是相控阵雷达的核心部件。
它由大量的天线单元组成，每个天线单元都能够独立控制相位和幅度。
当射频信号通过阵列天线时，每个天线单元都会对信号进行幅度和相位的调制，从而形成一个复杂的波束。
其次，波束形成是相控阵雷达实现目标探测的关键。
当发射信号经过阵列天线后，各个天线单元产生的信号经过相位控制和幅度控制，最终形成一个特定方向的波束。
这样，雷达系统就能够在不同方向上同时进行目标搜索和跟踪，大大提高了雷达系统的效率和性能。
最后，波束指向控制是相控阵雷达实现对目标定位和跟踪的关键。
通过改变阵列天线中每个天线单元的相位和幅度，可以实现对波束的指向控制，从而实现对目标的定位和跟踪。
这种灵活的波束指向控制方式，使得相控阵雷达能够快速、准确地对目标进行跟踪和定位，适用于复杂的作战环境和多目标跟踪场景。
总的来说，相控阵雷达通过阵列天线、波束形成和波束指向控制实现了对目标的高效探测和跟踪。
它具有波束扫描快速、分辨率高、抗干扰能力强等优点，被广泛应用于军事领域的目标探测和跟踪，航空航天领域的飞行器导航与控制，气象领域的天气预报和气象探测，地质勘探领域的地质勘探与勘测等多个领域。
随着科技的不断发展，相控阵雷达技术将会得到进一步的完善和应用，为人类的科学研究和生产生活带来更多的便利和发展。
阵列天线原理
阵列天线原理阵列天线是一种由多个天线单元组成的天线系统，它可以通过合理的排列和控制，实现对无线信号的接收和发射，从而提高通信系统的性能和覆盖范围。
在现代通信系统中，阵列天线已经得到广泛的应用，比如在移动通信、雷达系统、卫星通信等领域都有着重要的地位。
本文将从阵列天线的原理入手，介绍其工作原理、结构特点和应用前景。
首先，阵列天线的工作原理是基于波束赋形技术的。
波束赋形是指通过控制每个天线单元的相位和幅度，使得天线辐射的信号能够形成特定方向和波束宽度的技术。
通过合理的阵列设计和信号处理算法，可以实现对特定方向信号的增强和干扰信号的抑制，从而提高通信系统的性能和可靠性。
其次，阵列天线的结构特点主要包括天线单元、馈电网络和信号处理单元。
天线单元是阵列天线的基本组成部分，它可以是同构天线单元或异构天线单元，根据具体的应用场景和需求进行选择。
馈电网络用于将发射或接收的信号分配给每个天线单元，并进行相位和幅度的控制。
信号处理单元则负责对接收到的信号进行处理和解调，以提取出有用的信息。
最后，阵列天线在通信系统中有着广阔的应用前景。
在移动通信系统中，通过波束赋形技术，可以实现对移动用户的定向覆盖，提高信号的传输速率和覆盖范围。
在雷达系统中，阵列天线可以实现对目标的精准探测和跟踪，提高雷达系统的探测性能和抗干扰能力。
在卫星通信系统中，阵列天线可以实现对地面用户的定向通信，提高通信系统的频谱利用率和通信质量。
综上所述，阵列天线作为一种重要的天线系统，具有波束赋形、结构特点和广泛的应用前景。
随着通信技术的不断发展和应用需求的不断增加，阵列天线将会在未来的通信系统中发挥着越来越重要的作用，为人们的生活和工作带来更加便利和高效的通信体验。
相控阵雷达的基础知识
相控阵雷达的基础知识相控阵雷达，即采用相控阵天线的雷达，是一种先进的雷达系统。
其基础结构和功能如下：1.相控阵雷达的天线阵列是由上千个天线单元组成的，这些天线单元可以收发雷达波。
任何一个天线都可以收发雷达波，而相邻的数个天线即具有一个雷达的功能。
2.在扫描时，选定其中一个区块（数个天线单元）或数个区块对单一目标或区域进行扫描，因此整个雷达可同时对许多目标或区域进行扫描或追踪，具有多个雷达的功能。
3.由于一个雷达可同时针对不同方向进行扫描，再加之扫描方式为电子控制而不必由机械转动，因此资料更新率大大提高，机械扫描雷达因受限于机械转动频率因而资料更新周期为秒或十秒级，电子扫描雷达则为毫秒或微秒级。
因而它更适于对付高机动目标。
4.相控阵雷达采用的是电子方法实现波束无惯性扫描，因此也叫电子扫描阵列（ESA），它的波束方向可控、扫描也灵活，并且增益也可以很高。
5.相控阵雷达的波束指向始终与等相位面垂直，而等相位面由阵元间的馈相关系确定。
因此在各个阵元都是等幅馈电情况下，线性阵的波束方向图函数为sinc函数。
可以通过阵因子来计算相控阵波束宽度。
6.相控阵雷达的波束宽度与扫描角θB的关系：当扫描的最大角度为θmax时，为了不出现删瓣，阵元间距d和波长λ需要满足关系，也就是说当阵元间距小于半波长时，即使扫描到90°都不会出现删瓣。
7.相控阵雷达具有功能多、机动性强的特点。
它不需要天线驱动系统、光束指向灵活，能实现无惯性的扫描，从而缩短目标信号检测时间，如信息的传播需要时间，高数据率。
相控阵雷达是一种先进的雷达系统，具有高精度、高更新率、多功能和机动性强的特点。
这些特点使得相控阵雷达在军事和民用领域都有着广泛的应用前景。
雷达阵列天线介绍
雷达阵列天线介绍
首先，雷达阵列天线有更高的增益。
由于雷达阵列天线由多个天线单元组成，每个天线单元都可以发射和接收无线信号，因此可以将单个天线单元的辐射功率叠加到一起，从而提高了信号的发射功率和接收灵敏度，进而提高了雷达系统的探测距离和分辨率。
其次，雷达阵列天线具有更好的方向性。
通过控制每个天线单元的相位和幅度，雷达阵列天线可以实现波束的形成，将发射功率集中在目标方向，从而提高探测目标的定向性和抗干扰能力。
相比之下，传统的单个天线在发射和接收信号时无法实现方向性的控制，无法有效抑制杂波和干扰信号。
第三，雷达阵列天线具有更大的工作频带。
由于每个天线单元之间可以进行相位和幅度调整，雷达阵列天线可以实现对不同频率信号的发射和接收，从而实现较大的工作频带。
这对于雷达系统来说非常重要，因为不同的应用场景通常有不同的工作频率要求。
此外，雷达阵列天线还具有更好的灵活性。
传统的单个天线只能在一个固定的方向上发射和接收信号，而雷达阵列天线可以通过控制每个天线单元的相位和幅度，实现对方向和角度的调整，从而灵活适应不同的工作场景和目标。
综上所述，雷达阵列天线具有高增益、高方向性、大工作频带和灵活性等优点，因此在雷达系统中得到广泛应用。
从军事领域的目标探测和跟踪，到民用领域的交通监测和天气预警，雷达阵列天线都发挥着重要的作用。
随着无线通信技术和雷达技术的不断发展，雷达阵列天线的性能也会不断提升，为各个领域的应用提供更多可能性。
