大型桥梁健康监测系统的组成及内容

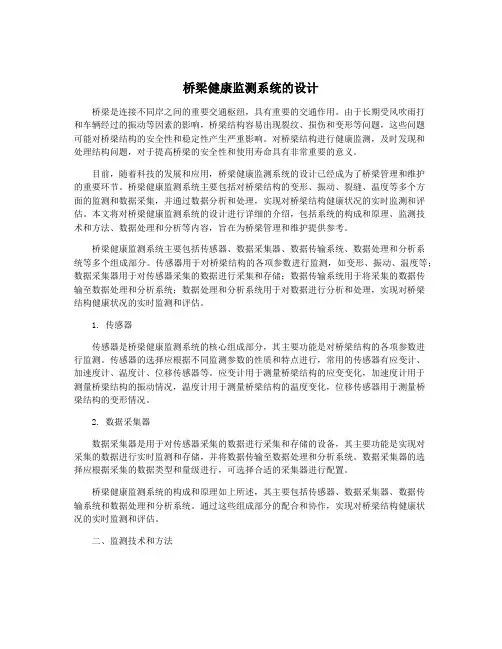

桥梁健康监测系统的设计
桥梁健康监测系统的设计桥梁是连接不同岸之间的重要交通枢纽，具有重要的交通作用。
由于长期受风吹雨打和车辆经过的振动等因素的影响，桥梁结构容易出现裂纹、损伤和变形等问题，这些问题可能对桥梁结构的安全性和稳定性产生严重影响。
对桥梁结构进行健康监测，及时发现和处理结构问题，对于提高桥梁的安全性和使用寿命具有非常重要的意义。
目前，随着科技的发展和应用，桥梁健康监测系统的设计已经成为了桥梁管理和维护的重要环节。
桥梁健康监测系统主要包括对桥梁结构的变形、振动、裂缝、温度等多个方面的监测和数据采集，并通过数据分析和处理，实现对桥梁结构健康状况的实时监测和评估。
本文将对桥梁健康监测系统的设计进行详细的介绍，包括系统的构成和原理、监测技术和方法、数据处理和分析等内容，旨在为桥梁管理和维护提供参考。
桥梁健康监测系统主要包括传感器、数据采集器、数据传输系统、数据处理和分析系统等多个组成部分。
传感器用于对桥梁结构的各项参数进行监测，如变形、振动、温度等；数据采集器用于对传感器采集的数据进行采集和存储；数据传输系统用于将采集的数据传输至数据处理和分析系统；数据处理和分析系统用于对数据进行分析和处理，实现对桥梁结构健康状况的实时监测和评估。
1. 传感器传感器是桥梁健康监测系统的核心组成部分，其主要功能是对桥梁结构的各项参数进行监测。
传感器的选择应根据不同监测参数的性质和特点进行，常用的传感器有应变计、加速度计、温度计、位移传感器等。
应变计用于测量桥梁结构的应变变化，加速度计用于测量桥梁结构的振动情况，温度计用于测量桥梁结构的温度变化，位移传感器用于测量桥梁结构的变形情况。
2. 数据采集器数据采集器是用于对传感器采集的数据进行采集和存储的设备，其主要功能是实现对采集的数据进行实时监测和存储，并将数据传输至数据处理和分析系统。
数据采集器的选择应根据采集的数据类型和量级进行，可选择合适的采集器进行配置。
桥梁健康监测系统的构成和原理如上所述，其主要包括传感器、数据采集器、数据传输系统和数据处理和分析系统。
探究大型桥梁与隧道工程的健康监测与评估管理系统
探究大型桥梁与隧道工程的健康监测与评估管理系统大型桥梁和隧道工程是交通运输基础设施建设的重要组成部分，对于国家经济发展和人民生活有着重要的影响。
为了保证桥梁和隧道的安全运行，健康监测和评估系统的建设显得尤为重要。
大型桥梁和隧道工程需要经历长时间的使用和交通负荷的承载，其结构的健康状态会随着时间的推移产生变化。
通过建立健康监测和评估系统，可以实时监测桥梁和隧道的结构健康状况，及时发现潜在的问题，并采取相应的维护和修复措施，以确保其安全运行。
健康监测和评估系统主要包括两个方面的内容：结构健康监测和结构健康评估。
结构健康监测是通过安装传感器和监测设备，对桥梁和隧道的结构参数进行实时监测。
传感器可以检测结构的振动、应变、温度等物理参数，从而得到结构的健康状态信息。
监测设备可以通过远程监控系统进行数据传输和处理，可以实时监测结构的运行状况，并及时发出报警。
在传感器和监测设备的支持下，可以实现对桥梁和隧道的全面、准确、及时的监测。
结构健康评估是对桥梁和隧道的结构健康状态进行定性和定量评估。
通过采集到的结构参数数据，结合相关的理论模型和分析方法，可以对结构的健康状态进行评估。
评估结果可以分为定性评估和定量评估两种形式。
定性评估可以给出结构的健康状况是否合格的判断，而定量评估可以给出结构的具体损伤程度和剩余寿命等信息。
评估结果可以帮助相关人员制定维护和修复计划，以延长结构的使用寿命和提高运行安全性。
1. 选择合适的监测设备和传感器。
根据桥梁和隧道的具体情况，选择适合的监测设备和传感器，以确保监测的准确性和可靠性。
2. 建立健全的数据管理系统。
建立完善的数据采集、传输、处理和存储系统，确保监测数据的准确性和及时性，并对数据进行合理的分析和应用。
3. 建立健全的报警机制和故障处理程序。
当监测系统检测到异常情况时，应及时发出报警，同时建立相应的故障处理程序，以解决问题并采取相应的维护和修复措施。
4. 加强人员培训和技术支持。

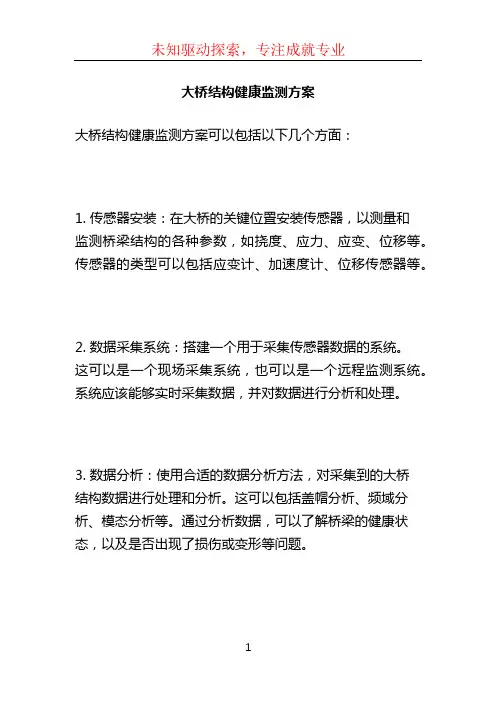

大桥结构健康监测方案 (2)
大桥结构健康监测方案
大桥结构健康监测方案可以包括以下几个方面：
1. 传感器安装：在大桥的关键位置安装传感器，以测量和
监测桥梁结构的各种参数，如挠度、应力、应变、位移等。
传感器的类型可以包括应变计、加速度计、位移传感器等。
2. 数据采集系统：搭建一个用于采集传感器数据的系统。
这可以是一个现场采集系统，也可以是一个远程监测系统。
系统应该能够实时采集数据，并对数据进行分析和处理。
3. 数据分析：使用合适的数据分析方法，对采集到的大桥
结构数据进行处理和分析。
这可以包括盖帽分析、频域分析、模态分析等。
通过分析数据，可以了解桥梁的健康状态，以及是否出现了损伤或变形等问题。
4. 健康评估与预警：根据数据分析的结果，对桥梁的健康
状态进行评估，判断是否需要进行维护和修复工作。
如果
发现了潜在的问题或存在风险，应及时发出预警，并采取
相应的措施来保证桥梁的安全运营。
5. 数据可视化：将数据和分析结果以可视化的方式展示，
方便用户对大桥结构健康状态进行监测和管理。
这可以采
用图表、图像、地图等形式来呈现，并提供实时更新的功能。
6. 定期检测与维护：除了实时监测，还需要定期对大桥进
行检测和维护。
定期检测可以包括视觉检查、超声波检测、磁粉检测等多种方法，以进一步确认桥梁的健康状况，并
及时修复可能存在的问题。
通过以上方案，能够实现对大桥结构的持续健康监测，及
时发现和处理潜在问题，确保桥梁的安全运营。
桥梁健康监测系统的设计
桥梁健康监测系统的设计桥梁健康监测系统的设计是为了实时监测和评估桥梁的结构健康状况，及时发现潜在的结构问题，并采取相应的维修措施，保障桥梁的安全运行。
该系统的设计可以分为硬件和软件两个方面。
硬件方面，桥梁健康监测系统主要包括传感器、数据采集设备和通信设备。
传感器用于测量桥梁的结构参数，如挠度、应变、位移等，常用的传感器有应变计、加速度计、位移传感器等。
数据采集设备用于实时采集传感器的数据，并进行初步的处理和存储。
通信设备用于传输采集到的数据到监测中心，常用的通信设备有无线、有线和卫星通信等。
软件方面，桥梁健康监测系统主要包括数据处理和分析软件、预警软件和远程监测软件。
数据处理和分析软件用于对采集到的数据进行处理和分析，提取有用的信息，并生成结构健康评估报告。
预警软件用于监测桥梁的结构参数是否超过设定的阈值，一旦超过，系统将发出预警信号，通知相关人员进行及时处理。
远程监测软件用于远程监控和管理桥梁健康监测系统，可实时查看桥梁的结构参数和状态，以及进行远程控制和维护。
桥梁健康监测系统的设计需要考虑以下几个关键因素。
传感器的选型和布置需要考虑到测量的参数和精度要求，不同的桥梁结构可能需要不同类型和数量的传感器。
数据采集设备需要具备较高的采样频率和存储容量，以确保采集到的数据能够准确反映桥梁的健康状况。
通信设备需要具备较高的稳定性和可靠性，以确保数据能够实时传输到监测中心。
在软件设计方面，需要考虑到数据处理和分析的算法和模型的选择，以及预警和远程监测的逻辑和界面设计。
数据处理和分析的算法和模型可以采用传统的数学方法，如频域分析、时域分析等，也可以采用机器学习和人工智能等先进的技术。
预警和远程监测的逻辑和界面设计需要简洁直观，易于使用和操作，以方便相关人员进行监测和管理工作。
桥梁健康监测系统的设计是一个复杂的工程，需要充分考虑硬件和软件两个方面，以及传感器、数据采集设备、通信设备和软件系统的选型和配置。
只有在设计过程中充分考虑到实际需求和技术要求，才能设计出稳定可靠、功能强大的桥梁健康监测系统，为桥梁的安全运行提供有效的保障。
桥梁健康监测系统的设计
桥梁健康监测系统的设计桥梁在现代社会中扮演着重要的角色，连接着城乡、沟通着交通、承载着重要的交通和物流。
由于桥梁长期的风吹雨打和车辆的频繁行驶，桥梁的健康状况一直备受关注。
为了保障桥梁的安全和可靠性，桥梁健康监测系统应运而生。
本文将对桥梁健康监测系统的设计进行详细介绍，从整体结构、传感器选择、数据采集与处理、监测方法以及应用实例等方面进行阐述，希望能够为相关领域的研究和实践提供一些参考。
一、桥梁健康监测系统的整体结构桥梁健康监测系统的整体结构通常包括传感器、数据采集系统、数据传输系统、数据处理与分析系统以及信息展示与应用系统等组成部分。
传感器是整个系统的核心，用于实时感知桥梁的结构变化和环境参数；数据采集系统负责将传感器采集到的数据进行实时采集和存储；数据传输系统将采集到的数据通过有线或无线通信方式传输到数据处理与分析系统；数据处理与分析系统对传感器采集到的数据进行处理、分析和挖掘，发现桥梁的结构健康状态；信息展示与应用系统则向工程师和用户展示监测结果，并为决策提供依据。
二、传感器的选择传感器是桥梁健康监测系统的核心部件，传感器选择的合理与否直接影响着桥梁监测系统的性能和精度。
在桥梁健康监测系统中，通常会采用应变传感器、加速度传感器、位移传感器、温度传感器等多种传感器来对桥梁进行全面监测。
应变传感器用于监测桥梁的受力情况，加速度传感器用于监测桥梁的振动情况，位移传感器用于监测桥梁的变形情况，温度传感器用于监测桥梁的温度情况。
传感器的选择应根据具体的监测需求和桥梁的特点来决定，既要考虑监测的全面性和准确性，也要考虑成本和维护的便捷性。
三、数据采集与处理数据采集系统负责将传感器采集到的数据进行实时采集和存储。
在数据采集过程中，需要考虑数据的实时性和准确性，特别是对于桥梁动态监测来说，数据的实时性至关重要。
数据处理与分析系统则负责对采集到的数据进行处理、分析和挖掘，发现桥梁的结构健康状态。
在数据处理与分析过程中，通常会采用信号处理、模式识别、统计分析等方法来对数据进行处理和分析，以发现桥梁的潜在问题和隐患。
桥梁结构健康监测系统设计与实施策略
桥梁结构健康监测系统设计与实施策略在现代交通体系中，桥梁作为关键的基础设施，承载着巨大的交通流量和重要的经济使命。
为了确保桥梁的安全运行，延长其使用寿命，桥梁结构健康监测系统应运而生。
这一系统能够实时、准确地获取桥梁结构的状态信息，为桥梁的维护管理提供科学依据。
一、桥梁结构健康监测系统的组成与功能桥梁结构健康监测系统通常由传感器子系统、数据采集与传输子系统、数据处理与分析子系统以及评估与预警子系统等部分组成。
传感器子系统是整个监测系统的基础，负责感知桥梁结构的各种物理参数，如应变、位移、加速度、温度等。
常见的传感器包括应变计、位移传感器、加速度传感器和温度传感器等。
这些传感器需要具备高精度、高稳定性和耐久性，以适应桥梁复杂的环境条件。
数据采集与传输子系统负责将传感器采集到的数据进行收集、整理和传输。
为了保证数据的实时性和准确性，通常采用高性能的数据采集设备和可靠的通信方式，如有线通信、无线通信或两者结合的方式。
数据处理与分析子系统是对采集到的数据进行处理和分析的关键环节。
通过运用各种数据分析方法和算法，如滤波、去噪、特征提取等，从海量的数据中提取出有用的信息，以评估桥梁结构的健康状况。
评估与预警子系统则根据数据分析的结果，对桥梁结构的安全性进行评估，并在发现异常情况时及时发出预警信号，以便采取相应的措施。
二、桥梁结构健康监测系统的设计要点1、传感器的选择与布置传感器的选择应根据桥梁的结构特点、监测目标和环境条件等因素综合考虑。
在布置传感器时，需要遵循重点部位优先、均匀分布和便于安装维护的原则。
对于大跨度桥梁，通常需要在主跨、桥墩、桥台等关键部位布置较多的传感器；而对于中小跨度桥梁，则可以根据实际情况适当减少传感器的数量。
2、数据采集频率的确定数据采集频率的确定需要考虑桥梁的动态特性、监测目标和数据处理能力等因素。
对于动态响应较为敏感的桥梁结构，如悬索桥、斜拉桥等，需要采用较高的采集频率；而对于静态结构为主的桥梁，可以适当降低采集频率。
第13章 大型桥梁的健康监测
教学目标
了解桥梁健康监测系统的基本组成
掌握桥梁健康监测系统内容及所使用的仪 器设备 了解桥梁健康监测系统设计的内容。
教学要求
知识要点 能力要求 相关知识 (1) 了解桥梁健康监测的概念、 意义以及作用 桥梁健康监测概论 (2) 了解桥梁健康监测系统的 基本组成 (3) 了解桥梁健康监测的内容
结构损伤检测定位技术
模式识别法 模型修正法 人工神经网络法 遗传算法
13.3 桥梁健康监测系统的设计
监测系统设计准则和测点布置 （1）监测系统的设计应首先考虑建立该系统的目的 和功能。对于特定的桥梁，建立健康监测系统的 目的可以是桥梁监控与评估，或是设计的验证， 甚至是以研究发展为目的。因此，一旦系统的目 的和功能确定，系统的监测项目也就能确定。 （2）系统投资额的限度。监测系统中各监测项目的 规模以及所采用的传感器和通信设备等的确定都 需要考虑整个项目投资额的限度，必须对设计方 案做成本—效益分析，再根据目的、功能要求和 成本—效益分析将监测项目和测点数设计到所需 范围之内。
桥梁健康监测系统监测内容及使用的传感器
（3）几何监测。监测桥梁各部位的静态位置、动态位置、 沉降、倾斜、线形变化、位移等。 所使用的传感器有：位移计、倾角仪、GPS、电子测距器、 数字照像机等。 （4）结构的静动力反应。监测桥梁的位移、转角、应变应 力、索力、动力反应(频率模态)等。 所使用的传感器有： ①应变仪—记录桥梁静动力应变应力，连接数字处理后可 得构件疲劳应力循环谱； ②测力计(力环、磁弹性仪、剪力销)—记录主缆、锚杆、吊 杆的张拉历史； ③加速度计—记录结构各部位的反应加速度、连接数据处 理后可得结构的模态参数。 （5）非结构部件及辅助设施。支座、振动控制设施等。
桥梁健康监测系统的设计
桥梁健康监测系统的设计桥梁是现代城市和交通运输的重要基础设施，其安全运行与人们的出行安全密切相关。
由于桥梁长期受到外界环境和荷载的作用，其结构可能会发生疲劳、龟裂等问题，影响其安全性能。
建立桥梁健康监测系统，提前发现桥梁的问题，并及时采取适当的维修和加固措施，对于保障桥梁的安全运行具有重要意义。
桥梁健康监测系统的设计包括四个方面：传感器网络设计、数据采集与传输、数据分析与处理以及状态评估与预测。
传感器网络设计是桥梁健康监测系统的核心部分。
传感器的选择应根据桥梁的具体情况和监测目标进行选择。
常用的传感器包括应变传感器、振动传感器、温度传感器等。
这些传感器可以安装在桥梁的关键位置，实时地感知桥梁的结构参数，如应变、位移、振动等。
数据采集与传输是保证监测系统正常运行的关键环节。
采集到的传感器数据需要实时地传输到监测中心，以便进行后续的数据分析和处理。
数据采集系统需要具备高精度、高速度、高稳定性等特点，以保证采集到的数据的准确性和实时性。
常用的数据传输方式包括有线传输和无线传输，其中无线传输可以采用4G网络、蓝牙等技术实现。
数据分析与处理是桥梁健康监测系统的核心技术之一。
传感器采集到的数据需要进行处理和分析，以获取有关桥梁结构性能的信息。
数据分析主要包括数据滤波、傅里叶分析、时域分析等方法。
通过对数据的处理和分析，可以判断桥梁的结构是否存在问题，并对可能的问题进行预测。
状态评估与预测是桥梁健康监测系统的最终目标。
通过对桥梁的动态监测数据的分析和处理，可以得到桥梁的当前状态和未来发展趋势。
通过建立合适的评估与预测模型，可以对桥梁的健康状况进行评估和预测，提供有效的决策依据。
常用的评估方法包括有限元分析、模糊综合评估等，预测方法包括神经网络、遗传算法等。
桥梁健康监测系统的设计包括传感器网络设计、数据采集与传输、数据分析与处理以及状态评估与预测。
在实际应用中，还需要考虑系统的可靠性、安全性、可维护性等方面因素，以确保监测系统的正常运行和数据的准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表13-1 国内外大型桥梁健康监测系统传感器布置表
桥梁名称
青马大桥 汀九桥 汲水门桥 明石桥 铜陵大桥 润扬长江大 桥
东海跨海 大桥 南京长江大 桥 上海长江大 桥
环境
风速 仪
温 度
传 感器
动态 地坪
6 115
6
7
83
6
2 224
6
9
-
-
26 26
-
1
40
-
-
23
-
1
30
-
5
54
-
健康监测传感器
应变
13.1 桥梁健康监测概论
概念
通过先进的监测系统对桥梁结构的工作状态和整体行为进 行实时监控，对结构的损伤位置和程度进行诊断，对桥梁 的服役情况、可靠性、耐久性和承载能力进行智能评估， 为大桥在特殊气候、交通条件下或桥梁运营状况严重异常 时触发预警信号，为桥梁的维修、养护与管理决策提供科 学的依据和指导。
（4）监控中心。利用可实现诊断功能的各种软硬件 对接收到的数据进行诊断，包括结构是否受到损 伤以及损伤位置、损伤程度等。
桥梁健康监测系统的基本组成及其工作流程图
桥梁健康监测系统监测内容及使用的传感器
（1）环境监测(包括温度、湿度、有害气体等)。主要目标在 于监测桥梁所处的物理化学环境，从而为随后的桥梁耐久 性评估提供原始数据。
大型桥梁健康监测系统的组成及内容
教学目标
了解桥梁健康监测系统的基本组成 掌握桥梁健康监测系统内容及所使用的仪
器设备 了解桥梁健康监测系统设计的内容。
教学要求
知识要点
能力要求
相关知识
(1) 了解桥梁健康监测的概念、 意义以及作用 桥梁健康监测概论 (2) 了解桥梁健康监测系统的 基本组成 (3) 了解桥梁健康监测的内容
得构件疲劳应力循环谱； ②测力计(力环、磁弹性仪、剪力销)—记录主缆、锚杆、吊
杆的张拉历史； ③加速度计—记录结构各部位的反应加速度、连接数据处
理后可得结构的模态参数。 （5）非结构部件及辅助设施。支座、振动控制设施等。
13.2 健康监测技术
GPS监测系统 1.基本概念 2.位移监测原理
13.2 健康监测技术
所使用的传感器有： ①电阻式温度计—记录温度、温差时程历史； ②湿度计—记录环境的湿度； ③酸性气体监测仪—监测桥梁周围空气中的CO，CO2，SO
和CL-的浓度； ④酸碱度(PH值)传感器—测量桥梁周围水体中的PH值； ⑤钢筋锈蚀监测装置—监测钢筋、钢材锈蚀前后的电位变
化，准确预测锈蚀的发生、发展情况。
桥梁健康监测系统监测内容及使用的传感器
（2）荷载。包括风、地震、温度、交通荷载等。 所使用的传感器有:
①风速仪—记录风向、风速进程历史，连接数据处 理系统后可得风功率谱；
②温度计—记录温度、温度差时程历史； ③动态地秤—记录交通荷载流时程历史，连接数据
处理后可得交通荷载谱； ④强震仪—记录地震作用； ⑤摄像机—记录车流情况和交通事故。
13.3 桥梁健康监测系统的设计
监测系统设计准则和测点布置 （1）监测系统的设计应首先考虑建立该系统的目的
和功能。对于特定的桥梁，建立健康监测系统的 目的可以是桥梁监控与评估，或是设计的验证， 甚至是以研究发展为目的。因此，一旦系统的目 的和功能确定，系统的监测项目也就能确定。 （2）系统投资额的限度。监测系统中各监测项目的 规模以及所采用的传感器和通信设备等的确定都 需要考虑整个项目投资额的限度，必须对设计方 案做成本—效益分析，再根据目的、功能要求和 成本—效益分析将监测项目和测点数设计到所需 范围之内。
意义和作用
（1）评估和预警 （2）设计验证 （3）研究与发展
基本组成
（1）传感系统。由传感器、二次仪表及高可靠性的 工控机等部分组成。
（2）信号采集与处理系统。实现多种信息源、不同 物理信号的采集与预处理，并根据系统功能要求 对数据进行分解、变换以获取所需要的参数，以 一定的形式存储起来。
（3）通信系统。将处理过的数据传输到监控中心。
13.4 润扬长江大桥健康监测实例
润扬长江大桥是由悬索桥和斜拉桥组合而 成的特大型缆索支承型桥梁（如图13.3）。 其中，斜拉桥为三跨(176m+406m+176m)双 塔双索面型钢箱梁桥，悬索桥为单跨双铰 简支钢箱梁桥，主跨1590m，为中国第一， 世界第三。
桥梁健康监测系统监测内容及使用的传感器
（3）几何监测。监测桥梁各部位的静态位置、动态位置、 沉降、倾斜、线形变化、位移等。
所使用的传感器有：位移计、倾角仪、GPS、电子测距器、 数字照像机等。
（4）结构的静动力反应。监测桥梁的位移、转角、应变应 力、索力、动力反应(频率模态)等。
所使用的传感器有： ①应变仪—记录桥梁静动力应变应力，连接数字处理后可
位移
振动
电阻
应变 计
位移 水平 GPS 速度 加速度传感
传感 仪
计
器
器
118
2
9
15
-
17
88
2
-
5
-
45
46
6
5
2
-
2
8
7
-
-
ቤተ መጻሕፍቲ ባይዱ12
10
-
-
30
2
-
20
72
-
-
15
-
53
9
-
-
5
-
15
50
12
-
-
-
28
107
-
-
16
-
15
监测项目
监测项目包括3个方面内容：工作环境监测、 结构状态监测、结构响应行为监测 1．风力效应监测 2．桥梁结构温度场监测 3．交通荷载效应监测 4．铁路荷载效应监测 5．大桥主缆索的索力监测 6．大桥主要构件的应力监测
GPS监测系统 3.技术特点
（1）GPS监测站之间勿需通视，可以实现不同测点 间的同步观测；
（2）GPS观测工作可以在任何地点，任何时间连续 地进行，受外界大气影响小；
（3）GPS测定位移自动化程度高。 （4）GPS定位速度快、精度高。
结构损伤检测定位技术
模式识别法 模型修正法 人工神经网络法 遗传算法
(1) 掌握GPS监测系统
桥梁健康监测技术
(2) 掌握实验模态分析法 (3) 掌握结构损伤检测定位技
术
桥梁健康监测系统 (1) 了解设计准则和测点布置
的设计
(2) 了解监测项目
桥梁工程中，大型桥梁的健康状态直接影 响桥梁的使用运营。大型桥梁的健康监测 能够适时的了解桥梁的运营状况，及时发 现桥梁病害，确定桥梁损伤是否发生并定 性和定量地确定其发生部位及损伤程度， 同时桥梁的健康监测能够验证桥梁设计理 论及计算假定的正误，并对桥梁的研究与 发展提供实践依据。通过本章学习，了解 桥梁健康监测系统的基本组成，掌握桥梁 健康监测系统内容及所使用的仪器设备， 了解桥梁健康监测系统设计的内容。
