膝关节前外侧韧带解剖、生物力学及功能恢复吴疆;黄竞敏;赵斌;曹建刚;陈啸【期刊名称】《中国组织工程研究》【年(卷),期】2016(020)011【摘要】背景：对于存在旋转不稳的前交叉韧带损伤是目前研究的热点,进一步认识前外侧韧带的解剖学和生物力学可以对膝关节旋转稳定性的恢复起到指导意义。
目的：系统回顾当前膝关节前外侧韧带的文献,明确膝关节前外侧韧带的发生率、解剖关系、形态、组织学以及生物力学作用和损伤机制。
方法：由第一作者检索Pub Med/Medline数据库发表的关于膝关节前外侧韧带的论文。
检索内容包括：incidence,anatomy,morphometry,biomechanics,histology of the ALL,并包括关于＂Segond＂骨折,并在在中国知网数据库、万方数据库、维普数据库检索＂膝关节、前外侧结构、＂Segond＂骨折＂,时间跨度从1878至2015年。
并对检索内容进行归纳、总结、分析。
共检索出文献362篇,其中英文文献342篇,中文文献20篇。
按照纳入和排除标准筛选,共纳入42篇文献。
结果与结论：前外侧韧带出现率在83%-100%,对于前外侧韧带的骨性抵止点的描述差异很小。
前外侧韧带在股骨抵止点位于外侧副韧带股骨抵止点的前侧及远端,跨越关节斜行插入到腓骨小头和胫骨的＂Gerdy＂结节之间。
文献关于前外侧韧带的解剖和形态学的描述不同点在于：前外侧韧带在外侧半月板及关节囊附着部位的解剖。
前外侧韧带主要的生物力学作用是控制胫骨过度内旋,组织学上微观结构为：平行状的纤维样韧带组织。
通过前外侧韧带的胫骨附着点的撕脱骨折（＂Segond＂骨折）的部位可以准确显示前外侧韧带的胫骨足印点。
前外侧韧带是膝关节前外侧面上独特的韧带组织结构,它可以控制胫骨过度内旋,膝关节过度屈曲内旋可引起＂Segond＂骨折。
【总页数】8页(P1658-1665)【作者】吴疆;黄竞敏;赵斌;曹建刚;陈啸【作者单位】天津医院运动损伤与关节镜二病区,天津市300211【正文语种】中文【中图分类】R318【相关文献】1.膝关节前外侧韧带解剖、生物力学及功能恢复 [J], 吴疆;黄竞敏;赵斌;曹建刚;陈啸2.膝关节前交叉韧带重建术中膝关节前外侧韧带的价值 [J], 张春礼;丁明;杜天舒3.早期综合康复训练对膝关节前交叉韧带重建术后患者膝关节功能恢复的影响 [J], 马占礼;孟令波4.磁共振检查对膝关节前外侧韧带与外侧稳定结构损伤的相关性分析 [J], 李佳岱;牛玉军5.膝关节前外侧韧带的解剖学变异研究进展 [J], 闫冬因版权原因，仅展示原文概要，查看原文内容请购买。

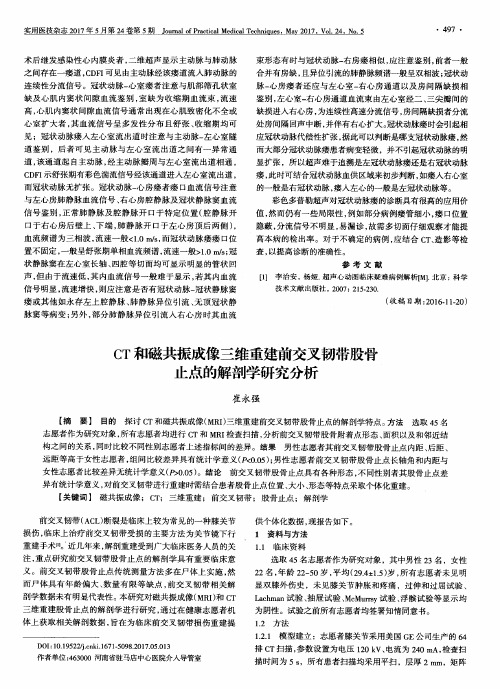

CT和磁共振成像三维重建前交叉韧带股骨止点的解剖学研究分析
