涡轮叶片
径向涡轮叶片的形状和原理
径向涡轮叶片的形状和原理径向涡轮叶片是一种重要的涡轮机械元件，广泛应用于涡轮机、涡轮泵、涡轮增压器等设备中。
它的主要功能是将流体动能转化为机械能，实现流体的压力或速度的变换。
径向涡轮叶片的形状和原理决定了它在流体力学中的作用及性能，接下来我将详细介绍径向涡轮叶片的形状和原理。
首先，我们来了解径向涡轮叶片的形状。
径向涡轮叶片通常由一系列弯曲的叶片组成，这些叶片围绕轴线呈放射状排列。
每个叶片都由进口和出口两个叶片面组成，通常进口叶片面具有更大的曲率以适应流体进入叶栅的需求，出口叶片面则具有较小的曲率以适应流体脱离叶栅的需求。
叶栅的进口叶片面和出口叶片面之间通过一个弯曲过渡区连接，使得流体能够平稳地通过叶栅。
另外，径向涡轮叶片的前缘和后缘通常呈弧形，以降低流体在进出叶栅时的损失。
其次，我们来了解径向涡轮叶片的工作原理。
径向涡轮叶片的工作原理可以用欧拉方程来描述，即动量守恒和能量守恒原理。
当流体通过叶栅时，它会给叶栅施加一个作用力，这个作用力可以分解为径向力和切向力两个分量。
径向力使流体在叶栅中产生径向运动，而切向力则使流体在叶栅中旋转。
当流体通过叶栅时，叶栅的转动将流体的动能转换为叶栅的旋转动能。
转速越高，叶栅转动的动能越大，从而实现对流体的加速和压力的增加。
另外，径向涡轮叶片的进出口叶片面之间的弯曲过渡区可以减小流体的损失，提高能量转换效率。
除了以上的形状和原理外，还有一些设计参数影响着径向涡轮叶片的性能。
首先是叶栅的厚度和叶片的宽度，这两个参数决定了叶栅的强度和刚度。
叶栅越厚越宽，可以承受更大的压力和旋转力矩，但同时也会增加流体的阻力和损失。
其次是叶栅的安装角度和出口流动角度，这两个参数决定了叶栅对流体的作用效果。
进口叶片面的安装角度决定了流体的进入方向和速度，而出口叶片面的出流角度决定了流体脱离叶栅后的速度和方向。
最后是叶片的材料和制造工艺，可以通过合理选择材料和制造工艺来提高叶栅的耐热性、耐磨性和抗冲击性。
航空发动机涡轮叶片损伤分析与优化
航空发动机涡轮叶片损伤分析与优化航空发动机是飞机最基本的动力设备，而涡轮叶片则是发动机的关键部件之一。
它们负责将高温高压的气体转化为动力，为飞机提供推力。
但由于受到高温高压的磨损、疲劳等因素的影响，涡轮叶片容易出现损伤和磨损，降低了发动机的性能和寿命，甚至可能导致事故的发生。
因此，航空发动机涡轮叶片的损伤分析与优化是极为重要的。
一、涡轮叶片损伤形式涡轮叶片主要有以下几种损伤形式：1. 疲劳裂纹：叶片由于在高温高压环境中不断的膨胀和收缩，会导致疲劳裂纹的产生，长时间的使用容易形成大面积的疲劳损伤，严重影响发动机的性能和安全。
2. 磨损：叶轮进行高速旋转时，空气颗粒与叶片的碰撞和磨擦会导致叶片表面的磨损，造成叶片表面清平不良，影响涡轮叶片的气动性能。
磨损导致的叶片几何变形还会影响整个涡轮机的性能。
3. 烧蚀：热腐蚀主要是由于冷却不良引起的。
由于设计和加工因素影响，涡轮叶片冷却过程不良会导致结构内部高温区域产生严重的氧化和腐蚀现象，使叶片的热稳定性和寿命受到影响。
4. 叶片断裂：涡轮叶片由于在高速旋转过程中受到高温高压气流的冲击、振动和疲劳，易发生断裂，出现这种情况，需要及时更换叶片，否则可能导致严重的事故发生。
二、损伤分析针对涡轮叶片存在的各种损伤形式，需要对其进行详尽的分析和评估，以便找出问题的瓶颈并做出相应的建议，为涡轮叶片的使用和保养提供参考。
1. 损伤分析方法涡轮叶片的损伤分析方法主要有以下几种：①直接观察：利用肉眼和显微镜对涡轮叶片进行观察，得到表面和内部的损伤情况。
②无损检测：采用无损检测技术对涡轮叶片进行检测，如超声波、X射线、光学等方法，可检测出叶片内部的裂纹、缺陷等问题。
③仿真分析：利用计算机辅助工程软件对涡轮叶片进行流场仿真，可以模拟出各种工况下的应力分布和变形情况，得到叶片的结构强度和性能等参数。
2. 损伤评估标准对于涡轮叶片的损伤评估，一般需要参考以下标准：①疲劳裂纹的长度和分布情况。
空心芯涡轮叶片制备工艺流程
空心芯涡轮叶片制备工艺流程
空心芯涡轮叶片的制备工艺流程主要包括以下几个步骤：
1. 初步设计：根据涡轮叶片的使用要求和工作特性，进行初步设计，包括叶片的几何形状、材料选择、尺寸等。
2. 制作模具：根据设计要求，制作相应的模具，用于制备空心芯涡轮叶片。
3. 材料准备：根据设计要求，选择合适的材料，如高温合金等，进行材料准备和加工。
4. 模具注模：将准备好的材料通过注射成型等方法，注入到制作好的模具中，形成涡轮叶片的初始成型。
5. 烧结热处理：将模具中的涡轮叶片进行烧结热处理，使其达到设计要求的硬度和强度。
6. 中空芯体制备：根据设计要求，制备中空芯体，如通过铸造等方法。
7. 叶片与芯体结合：将烧结处理好的涡轮叶片与中空芯体进行组合，通过焊接、钎焊等方式，使其牢固地结合在一起。
8. 精加工和表面处理：对已形成的空心芯涡轮叶片进行精加工，包括切割、磨光等工艺，然后进行表面处理，如喷涂、镀铬等，提高涡轮叶片的表面硬度和耐磨性。
9. 检测和质量控制：对制备好的空心芯涡轮叶片进行严格的检测，包括尺寸测量、材料分析等，确保其质量符合设计要求。
10. 最终组装：将制备好的空心芯涡轮叶片与其他涡轮部件进行最终组装，形成完整的涡轮。
以上是空心芯涡轮叶片制备的一般工艺流程，具体的细节和步骤可能会因具体的产品要求和制备工艺而有所不同。

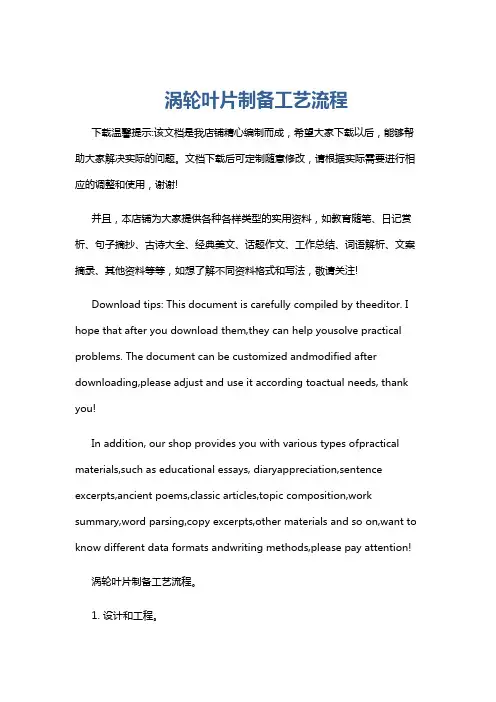

涡轮叶片制备工艺流程
涡轮叶片制备工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!涡轮叶片制备工艺流程。
1. 设计和工程。
根据发动机性能要求设计叶片形状和尺寸。
航空发动机涡轮叶片精密成形技术分析
航空发动机涡轮叶片精密成形技术分析航空发动机涡轮叶片是发动机中非常关键的部件，其性能直接影响着发动机的工作效率和稳定性。
涡轮叶片的制造工艺和精密成形技术显得尤为重要。
本文将分析航空发动机涡轮叶片的精密成形技术，并介绍其制作工艺及相关的发展动态。
一、涡轮叶片制造工艺1.铸造工艺涡轮叶片的制造原料通常为高温合金，通过铸造工艺进行生产。
铸造工艺主要包括原料准备、模具制作、熔炼浇注、冷却固化等工序。
在具体的生产制造过程中，铸造工艺需要高度的精密度和专业的技术来保证叶片的质量和性能。
2.金属成形工艺金属成形工艺是将金属材料通过加热软化后，利用压力和模具进行成形。
这种工艺在涡轮叶片的制造中应用广泛，可分为锻造和压铸两种方式。
其中锻造工艺适用于生产较大型、较复杂结构的涡轮叶片，而压铸工艺则适用于生产批量较大、形状较为规则的叶片。
3.热等静压工艺热等静压工艺是通过将金属粉末装入模具后，进行高温高压处理，使得粉末颗粒在原子级别上发生结合。
这种工艺可以制作出具有优异超高温性能和抗疲劳性能的涡轮叶片。
二、涡轮叶片精密成形技术分析1.数控机床加工技术数控机床加工技术是目前涡轮叶片精密成形中应用较多的一种技术，其主要是通过电脑控制机床进行切削加工，能够实现高精度、高效率和高质量的加工。
数控机床加工技术在提高涡轮叶片的精密度和表面质量方面起到了重要的作用。
2.激光成形技术激光成形技术是一种利用激光束对金属材料进行熔化和成形的技术，可实现对涡轮叶片的高精度成形和表面处理。
激光成形技术具有无污染、灵活性高、加工效率高等优点，是目前涡轮叶片精密成形技术中的一种新兴技术。
3.电火花加工技术电火花加工技术是利用电脉冲放电的原理，通过在工件表面产生高温高压的等离子体进行加工，可以实现对涡轮叶片的微细加工和表面处理。
电火花加工技术具有高精度、高表面质量和加工难度低的特点，适用于对涡轮叶片的精密加工。
以上介绍的技术只是涡轮叶片精密成形技术中的一部分，随着科技的不断发展，会有更多更先进的技术不断涌现，为涡轮叶片的精密成形提供更多可能。
涡轮叶片精铸全过程
涡轮叶片精铸全过程及其影响因素无余量熔模精密铸造目前为涡轮叶片制造的最佳手段。
其工艺流程主要包括型芯模具的设计与制造、压制型芯、蜡模模具的设计与制造、装配注蜡、涂浆制壳、干燥型壳、脱蜡、烧结、浇注金属、脱壳脱芯、激光打孔等环节。
模具的设计定型：1、精铸模具型腔体设计，首先建立叶片零件模型，包括叶身、缘板、榫头伸根的内型特征，以此构建叶身实体。
此后进行叶片的多态模型转化，由叶片零件模型转化到型腔体模型。
2、型腔优化及精铸仿真，根据铸件的收缩原理采用反变形优化工艺方法对型腔进行放型最终得到模具型腔。
3、精铸模具结构设计与制造，确定核心包络块并设计叶片精铸模具模架，再由模具标准件经机械加工、表面处理、装配、检测、修模到定型。
模具结构的合理性和尺寸精度对于熔模精铸件十分重要。
设计制造高质量的内外型模具即精铸模具就成为精密熔模铸造技术的关键。
陶瓷型芯的制造：在叶片蜡型压制之前是需制作设计陶瓷型芯模具，并压制合格陶瓷型芯。
陶瓷型芯的制备包括浆料的配制、型芯压制、型芯素肧的修理、烧结、强化及其过程质量控制与检验等。
决定浆料性能的因素有陶瓷粉料的成分与颗粒形状、增塑剂的成分和性质、粉料和增塑剂的比例等。
陶瓷型芯的质量很大程度上取决于素胚的压制质量，压制压力、锁模压力、浆料温度、保压时间等是影响陶瓷型芯压制质量的主要原因。
蜡模的制造工艺：合格的蜡型是制备精密铸件的前提，压制蜡型时，将陶芯放入蜡型模具中，并依靠定位元件对其定位。
生产中大多采用压力把糊状模料压入压型的方法制造熔模。
压制蜡基模料时，分型剂可为机油、松节油等；分型剂层越薄越好，使熔模能更好地复制压型的表面，提高熔模的表面光洁度。
模料压制温度、压注压力、保压时间、压型温度、和模力、分型剂种类及其用量，以及制模和存放熔模的环境都会影响蜡模的质量。
熔模铸型的制造工艺：首先是熔模的组装，把形成铸件的熔模和形成浇冒口系统的熔模组合在一起，主要采用焊接法，用薄片状的烙铁，将熔模的连接部位熔化，使熔模焊在一起。
3d打印涡轮叶片典型案例
3d打印涡轮叶片典型案例今天来跟你唠唠3D打印涡轮叶片的超酷典型案例。
就说航空航天领域吧。
你想啊，飞机的涡轮发动机那可是相当重要的部件，就像飞机的心脏一样。
以前传统制造涡轮叶片，那工序又复杂又麻烦，而且还很容易出现一些小瑕疵。
有个航空大厂就大胆尝试用3D打印来制造涡轮叶片。
他们用的是那种特别厉害的金属3D打印技术。
首先呢，设计团队在电脑上把涡轮叶片的模型设计得那叫一个精妙，每个细微的结构、弧度都考虑得十分周全。
然后就开始打印啦。
3D打印机就像一个超级工匠，一层一层地把金属粉末给熔铸起来，慢慢地，涡轮叶片的形状就出来了。
这打印出来的涡轮叶片啊，和传统制造的相比，那结构强度更高。
为啥呢？因为3D打印可以制造出那种传统工艺很难实现的复杂内部结构，就像是给叶片内部加了很多隐形的加固梁一样。
还有啊，这3D打印的涡轮叶片在重量上也更有优势。
更轻的叶片意味着啥？意味着飞机发动机的负担变小了，这样飞机就能飞得更省油，航程也能更远啦。
就好像一个人本来背着重重的壳，现在换上了轻便的装备，跑起来那肯定轻松不少。
在汽车涡轮增压领域也有这样的妙事。
有个汽车制造商想提高汽车涡轮的性能。
他们发现3D打印涡轮叶片可以实现高度定制化。
比如说，他们可以根据不同车型的动力需求，快速调整涡轮叶片的设计，然后立马打印出来进行测试。
这3D打印出来的涡轮叶片，表面光滑度也很出色。
你想啊，叶片表面光滑，气流通过的时候就更加顺畅，就像小溪里的水流过光滑的石头一样，这样涡轮的工作效率就大大提高了。
而且由于3D打印减少了很多中间的制造环节，生产周期也大大缩短了，这对于汽车更新换代这么快的行业来说，简直就是神器。
这些3D打印涡轮叶片的案例啊，就像是打开了一扇新的大门，让涡轮这个领域能够朝着更高性能、更高效、更定制化的方向大步迈进。
大修航空发动机涡轮叶片的检修技术(三篇)
大修航空发动机涡轮叶片的检修技术介绍了涡轮叶片的清洗、无损检测、叶型完整性检测等预处理, 以及包括表面损伤修理、叶顶修复、热静压、喷丸强化及涂层修复等在内的先进修理技术。
涡轮叶片的工作条件非常恶劣, 因此, 在性能先进的航空发动机上, 涡轮叶片都采用了性能优异但价格十分昂贵的镍基和钴基高温合金材料以及复杂的制造工艺, 例如, 定向凝固叶片和单晶叶片。
在维修车间采用先进的修理技术对存在缺陷和损伤的叶片进行修复, 延长其使用寿命, 减少更换叶片, 可获得可观的经济收益。
为了有效提高航空发动机的工作可靠性和经济性, 涡轮叶片先进的修理技术日益受到发动机用户和修理单位的重视, 并获得了广泛的应用。
1.修理前的处理与检测涡轮叶片在实施修理工艺之前进行必要的预处理和检测, 以清除其表面的附着杂质；对叶片损伤形式和损伤程度做出评估, 从而确定叶片的可修理度和采用的修理技术手段。
1.1清洗由于涡轮叶片表面黏附有燃料燃烧后的沉积物以及涂层和(或)基体经过高温氧化腐蚀后所产生的热蚀层, 一般统称为积炭。
积炭致使涡轮效率下降, 热蚀层会降低叶片的机械强度和叶片表面处理的工艺效果, 同时积炭也掩盖了叶片表面的损伤, 不便于检测。
因此, 叶片在进行检测和修理前, 要清除积炭。
1.2无损检测在修理前, 使用先进的检测仪器对叶片的叶型完整性和内部结构进行检测, 以评估磨损、烧熔、腐蚀、掉块、裂纹、积炭和散热孔堵塞等损伤缺陷情况, 从而指导叶片的具体修理工艺。
目前, CT已经成为适用于测量涡轮叶片壁厚和内部裂纹的主要方法。
一台CT机由x辐射源和专用计算机组成。
检测时, 辐射源以扇形释放光子, 通过被检叶片后被探测器采集。
其光子量和密度被综合后, 产生一幅二维层析x光照片, 即物体的截面图, 从中分析叶片内部组织结构, 得出裂纹的准确位置及尺度。
连续拍摄物体的二维扫描, 可生成数字化三维扫描图, 用于检测整个叶片的缺陷, 还可检测空心叶片冷却通道的情况。
