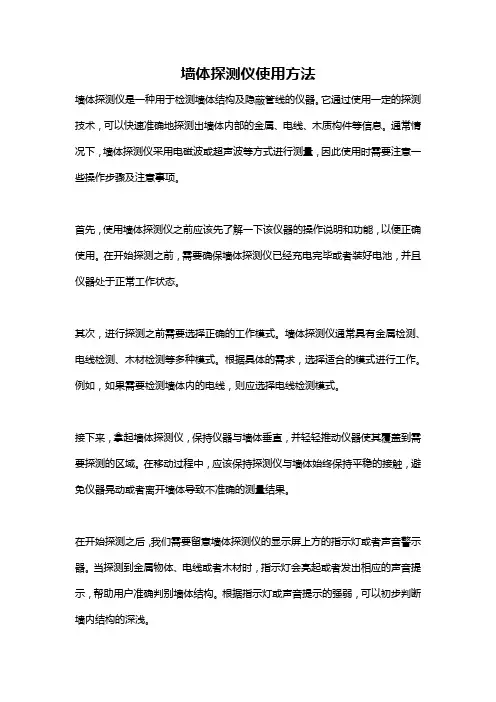

墙体探测仪使用方法
墙体探测仪使用方法墙体探测仪是一种用于检测墙体结构及隐蔽管线的仪器。
它通过使用一定的探测技术，可以快速准确地探测出墙体内部的金属、电线、木质构件等信息。
通常情况下，墙体探测仪采用电磁波或超声波等方式进行测量，因此使用时需要注意一些操作步骤及注意事项。
首先，使用墙体探测仪之前应该先了解一下该仪器的操作说明和功能，以便正确使用。
在开始探测之前，需要确保墙体探测仪已经充电完毕或者装好电池，并且仪器处于正常工作状态。
其次，进行探测之前需要选择正确的工作模式。
墙体探测仪通常具有金属检测、电线检测、木材检测等多种模式。
根据具体的需求，选择适合的模式进行工作。
例如，如果需要检测墙体内的电线，则应选择电线检测模式。
接下来，拿起墙体探测仪，保持仪器与墙体垂直，并轻轻推动仪器使其覆盖到需要探测的区域。
在移动过程中，应该保持探测仪与墙体始终保持平稳的接触，避免仪器晃动或者离开墙体导致不准确的测量结果。
在开始探测之后，我们需要留意墙体探测仪的显示屏上方的指示灯或者声音警示器。
当探测到金属物体、电线或者木材时，指示灯会亮起或者发出相应的声音提示，帮助用户准确判别墙体结构。
根据指示灯或声音提示的强弱，可以初步判断墙内结构的深浅。
需要特别注意的是，在使用墙体探测仪进行电线探测时，应确保电源已经关闭。
如果探测到有电线时，墙体探测仪会发出警示声，提醒用户避免对电线进行损坏或触电的危险。
另外，墙体探测仪还可以用于测定墙体的厚度，并可以用来判断墙体是否含有湿度、中空等其他信息。
在使用时，可以根据用户手册中的说明，选择相应的功能进行操作。
最后，在使用完墙体探测仪之后，应该及时清洁仪器，避免灰尘、水分等杂质进入仪器内部影响仪器的正常使用寿命。
同时，将仪器放置在干燥、通风的地方存放，避免仪器受潮生锈。
总结起来，墙体探测仪的使用方法主要包括了选择正确的工作模式、保持仪器与墙体平稳接触、观察指示灯及声音提示、注意保护电线安全、清洁仪器等步骤。
石油勘探仪器使用说明书
石油勘探仪器使用说明书使用说明书石油勘探仪器使用说明书引言本使用说明书适用于石油勘探仪器的操作和维护。
为了确保仪器的正常运作和长期使用，建议用户在使用前仔细阅读该使用说明书并按照指导进行操作。
本说明书将包括仪器的基本介绍、技术参数、使用步骤、故障排除以及注意事项等内容。
1. 仪器概述1.1 仪器简介石油勘探仪器是一种专门用于地下石油资源的探测和勘探的设备。
它利用电磁波的传播和反射特性，通过测量电磁波在地下的传播时间和振幅变化，确定石油资源的存在和位置。
1.2 技术参数- 电磁波频率范围: 100 Hz - 100 kHz- 探测深度范围: 100 m - 3000 m- 测量精度: ±1%- 供电电源: AC 220V, 50Hz- 功耗: 500 W2. 使用步骤2.1 准备工作在使用石油勘探仪器前，请确保以下准备工作已完成：- 确保工作环境符合仪器的使用要求，无明火和其他干扰源。
- 检查仪器的供电电源，并保证可稳定供电。
- 检查仪器的电磁波发射器和接收器是否连接稳固，无松动。
2.2 步骤一：仪器开机按下仪器面板上的电源开关按钮，仪器将开始自检程序。
正常情况下，仪器将在数秒钟内完成自检并进入运行模式。
2.3 步骤二：设置参数通过仪器面板上的菜单按钮和旋钮，用户可以设置石油勘探的参数，如频率范围、探测深度等。
请根据实际需求进行设置。
2.4 步骤三：测量操作将仪器的探测探头放置于地面，并确保与地面接触牢固。
按下测量按钮，仪器将开始发射电磁波并接收反射信号。
测量过程中，用户可以实时监测测量结果。
2.5 步骤四：数据记录与分析仪器将自动记录测量结果，并保存在内部存储器中。
用户可以通过连接仪器到计算机，并使用附带的数据分析软件进行数据导出和进一步分析。
3. 故障排除与维护3.1 故障排除在使用石油勘探仪器过程中，可能会遇到一些常见的故障。
以下是一些常见问题的可能解决方案：- 问题：仪器无法开机。
手提式X光机说明书.doc
21EHERO 50XA-便携式X光机使用说明书一. 概述21EHERO型手提式X光机透视仪是由我公司开发生产的新一代的骨科X光机检测仪器，它采用平板型影像增强器和内置式高压发生装置，由于平板型影像增强器具有快速反应和高灵敏度的特点，因此光机剂量非常低，这样同时保证了操作者和病人的安全。
本机具有如下特点:⒈不用暗室，不用防护即可直接实时观察；⒉高增益、高灵敏度、高空间分辨率，操作简便。
⒊光机剂量最低，安全可靠，结构简化，体积小，重量轻，既可手提使用，也可台式使用。
⒋可以按用户要求接驳影视和电脑系统。
二. 性能本机为Ⅰ类B型，不防进液的封闭设备，主要技术指标如下：亮度≥25cd/m2空间分辨率≥30lp/cm灰度等级≥6级可容最大厚度不超过280mmX光机机的有效视野为不小于Φ40mmX光机管电压为80kVX光机管电流为0.5mAX光机泄漏量(与X光管相距50cm处任何角度上)〈1mGy/小时产品标记：面板上“”表示本机为短时加载连续运行产品，一般以开一分钟停三分钟为宜，并且当前一次开机后关机，至后一次开机，中间必须间隔至少5秒钟以上；面板上“”符号表示本机有电离辐射；面板上”符号表示本机是防电击程度为B型的设备；主机上绿色指示灯表示仪器是否上电；主机上黄色指示灯表示仪器是否加载；主机上的绿色按钮是启动按钮设备贮存条件：环境温度范围：－20℃～55℃；相对湿度范围：≤95%；大气压力范围：500hPa～1060hPa。
设备运行条件环境温度范围：10℃～40℃；相对湿度范围：≤75%；大气压力范围：700 hPa～1060hPa；电源：220V±22V 50±1Hz。
功率：70VA三. 应用范围⒈是各医院外科特别是骨伤科医生的必备工具，门、急诊、出诊、查房及手术现场X光机的反复检查，对四肢骨折、复位、固定、取异物尤其对在同外固定支架的配套使用时效果最佳；⒉体育运动现场、建筑、远洋轮船、边远地区及部队野战现场伤员处理特别适用；⒊科研、实验、工程、科教以及科学仪器中的广泛运用；⒋兽医，宠物医院；⒌安全检查；⒍其它适用领域。
福州华虹-YDT88坑透仪数据处理步骤1
福州华虹-YDT88坑透仪数据处理步骤1
坑透仪数据处理步骤
新建文件夹
文件夹里建立5个文件夹
数据导入原始数据
打开四个原始数据，将第二列序号更改，目的找出重复点
原始样板:
更改样板:
打开数据传输软件-文件合并
打开解析软件
打开工程
严格按着探测标点及实际巷道参数
点击实测场强图，右键-导出网格数据
点击反演结果图，右键-导出网格数据
打开surfer软件
通过属性修改surfer结果图既可，结果图包括实测场强分布图、反演结果
图，成图样子更具
个人surfer风格。修改之后如下:
坑透技术在鹤煤三矿2107煤柱工作面的应用
图 １ 无 线 电 波 坑 道 透 视 原 理 图
０ － 。 。 ｜ ： ’ ◆
交 替 成 层 的 含 煤 地 层 是 非 均 匀 介 质 ， 磁 波 在 含 煤 地 层 中 传 播 可 电 分 解 为 垂 直 层 理 和 平 行 层 理 方 向 ，在 垂 直 层 理 方 向是 非 均 匀 介 质 ， 在 同 一 煤 层 一 定 范 围 内平 行 层 理 方 向 上 可 近 似 认 为 是 均 匀 的 。 电磁 波 透 视 是 在 顺 煤 层 的 两 巷 道 或 两 钻 孔 中进 行 。假 设 辐 射 源（ 线 轴 ） 点 Ｏ 天 中 为 原 点 ， 近 似 均 匀 、 项 同性 煤 层 中 ， 测 点 Ｐ到 ０ 点 的 距 离 为 ｒＰ 在 各 观 ， 点 的 电 磁 波 场 强 度 Ｈ 由下 式 表示 ： 。
１ 工作 面 概 况
一
坑 透 仪 的 观 测 方 法 有 同 步 法 和 定 点 法 两 种 方 法 。 同步 法 （ 对 一
）发射机与接 收机 同时逐点移动 ， ： 并在各测点分别发 射和接收场强 ２０ １７煤 柱 工 作 面 位 于 二 水平 南 翼 ， 部 紧邻 Ｆ ９ ２断层 ， 部 紧 东 １— 南 值 ； 点 法 （ 对 多 ）发 射 机 相 对 固 定 ， 收 机 在 一 定 范 围 内逐 点 观 测 定 一 ： 接 邻 Ｆ ６断 层 。 受 断 层 的 影 响 ， 作 面 地 质 构 造 复 杂 ， 层 破 坏 严 重 ， １ 工 煤 煤 其 场 强 值 。 由于 发 射 机 不 便 频 繁 移 动 ， 以采 用 定 点 法 观 测 。 所 层 顶 底 板 岩 层 连 续 性 差 ，工作 面 内有 可 能 隐 伏 着 大 断 层 的伴 生 断 层 。 ３１ 探 测 频 率 的选 择 ． 加 之 局部 受 沉 积 环 境 的 影 响， 能 出 现 沉 积 基 地 不 平 现 象 ， 工 作 面 正 可 对 鉴于 ２０ １７工 作 面 宽 度 约 为 １０ ２ ｍ、经 井 下 对 １ ． 和 ０５米探 测 ５米 ． 常回采有一定影响。为查明 ２０ １７工 作 面 内隐 伏 地 质 情 况 ， ２ ０ 对 １７工 频 率 、 收 线 圈 对 比试 验 后 ， 定 选 用 穿 透 距 离 相 对 较 大 而 精 度 较 高 接 确 作 面进行无线电坑道透视工作 ， 实现工作面安全回采。 以 的 ０５ ．ＭＨｚ 率 。 频
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ISO9001:2000认证企业煤炭科学研究总院重庆分院产品使用说明书WKT-E具通讯功能无线电波透视仪感谢您选购本产品！为了保证安全并获得最佳效能，安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。
执行标准：Q/MKC 114—2005 版本号： 2.0版出版日期：2006-11-2006 编写：胡运兵方有令概述一、概述1.型号及名称使用环境条件及应用范围WKT-E具通讯功能无线电波透视仪型号的组成及其代表意义：使用环境条件及应用范围W K T – E编号透视坑道无线电波说明：WKT系列无线电波坑道透视仪从上世纪70年代开始在煤矿应用，WKT已被广大用户认同为无线电波坑道透视的专用词，无线电波坑道透视仪的型号从现在以至今后只在编号上改动, WKT不变。
2.系统组成WKT-E型具通讯功能无线电波坑道透视系统由便携式井下WKT-E型无线电波坑道透视仪和地面资料处理系统组成，见下图。
WKT-E型具通讯功能无线电波坑道透视仪由井下发射机、接收机、发射天线、接收天线、钻孔发射探头、钻孔接收探头及地面充电器组成；地面资料处理系统由计算机、打印机及软件系统等组成。
该系统整机重量轻；操作简单；仪器为数字显示；自动纪录和存储；并由分析软件处理成图。
仪器探测距离100～300M，最大350M。
获煤炭部科学技术进步二等奖。
WKT-E系列无线电波坑道透视系统3.应用情况WKT-E型无线电波坑道透视系统在全国已经推广应用了150多套。
除了西山、阳泉、大同、潞安、晋城、汾西、霍州、开滦、峰峰、邯郸、平顶山、义马、焦作、永城、徐州、淮北、淮南、皖北、新汶、兖州、肥城、铜川、韩城、神华、石炭井、石嘴山、靖远、乌海、鸡西、南桐、攀枝花等矿务局部分煤矿应用外，中国矿业大学、山东科技大学、焦作工业学院、淮南矿业学院、黑龙江矿业学院、西安工程学院、西安分院等院校购买该系统作为教学设备和工程探测设备。
4.使用环境条件及应用范围4.1 使用环境条件无线电波坑道透视是用来探测：顺煤层两煤巷、两钻孔或煤巷与钻孔之间的各种地质构造异常体。
发射机与接收机分别位于不同巷道或钻孔中，同时做等距离移动，逐点发射和接收。
或发射机在一定时间内相对固定位置，接收机在一定范围内逐点观测其场强值。
巷道之间探测4.2 应用范围主要应用在探测：①地质构造破坏软分层带、瓦斯富集带等来预测瓦斯灾害区；②直径10米以上的陷落柱；③断距大于三分之一煤厚的断层；④富含水带；⑤顶板垮塌或富集水的采空区；⑥煤层厚度及产状变化带；⑦夹矸厚度变化带；⑧火成岩侵入体等。
二、工作原理无线电波坑道透视探测原理如下：交替成层的含煤地层是非均匀介质，电磁波在含煤地层中传播可分解为垂直层理和平行层理方向，在垂直层理方向是非均匀介质，在同一煤层一定范围内平行层理方向上可近似认为是均匀的。
采面巷道通常都是布置在同一煤层中，电磁波透视是在顺煤层的两巷道或两钻孔中进行，因此透视时的电磁波传播仍可利用均匀介质中的传播公式，假设辐射源(天线轴)中点O为原点，在近似均匀、各项同性煤层中，观测点P到O点的距离为r，P点的电磁波场强度H p由下式表示：e-βrH p=Ho───f(θ)r式中：Ho—决定于发射功率和天线周围煤层的初始场强；β—煤层对电磁波的吸收系数；r-—P点到O点的直线距离(m)；f(θ)—方向性因子，θ是偶极子轴与观测点方向的夹角。
在辐射条件不随时间变化时，Ho是一常数，吸收系数β是影响场强幅值的主要参数，它的值越大，场强变化就越大。
吸收系数与电磁波频率和煤层的电阻率等电性参数有直接关系：在同一均匀煤层中，频率越高吸收系数就越大，电磁波穿透煤层距离就近；煤层电阻率越低，吸收系数也越大。
煤层中断裂构造的界面，构造引起的煤层破碎带、煤层破坏软分层带以及富含水低电阻率带等都能对电磁波产生折射、反射和吸收，造成电磁波能量的损耗。
如果发射源发射的电磁波穿越煤层途径中，存在断层、陷落柱、富含水带、顶板垮塌和富集水的采空区、冲刷、煤层产状变化带、煤层厚度变化和煤层破坏软分层带等地质异常体时，接收到的电磁波能量就会明显减弱，这就会形成透视阴影(•异常区)。
矿井电磁波透视技术，就是根据电磁波在煤层中的传播特性而研制的一种收、发电磁波的仪器和资料处理系统。
可见，矿井电磁波透视技术在探测矿井采面和顺煤层两钻孔之间、两石门之间内的地质异常体及瓦斯灾害区是有理论依据的，是完全可行的。
三、技术特征1. 主要性能★探测距离：巷道间距离150～350m；★仪器使用寿命：根据煤矿井下使用环境，仪器使用寿命5～6年。
2. 主要参数★WKT-E发射部分防爆型式：ibI(150℃)本质安全型；工作频率(MHz)：0.3，0.5， 1.5；频率稳定度：不劣于5×10-6；发射天线：环形天线或钻孔天线；供电电源： 1.2V×16节3.6Ah的镍氢电池，连续工作3h 工作电压：模拟电路12V，数字电路5V输出功率误差：功率输出误差小于5%★WKT-E接收部分防爆型式：ibI(150℃)本质安全型；工作频率(MHz)：0.3，0.5， 1.5；接收灵敏度：(信噪比3：1) ＜0.05µV/m；显示方式：数码管数字显示；供电电源： 1.2V×15节1.8Ah的镍氢电池，连续工作4h 工作电压：模拟电路12V，数字电路5V测量范围： 0.1～113.9dB数据通讯： RS232串口通讯接收天线：环形天线或钻孔天线四、尺寸、重量1. 外形尺寸●透视仪发射机：长24cm 宽9.5cm 高2.5cm●透视仪接收机：长29 宽12 高21２. 重量●透视仪发射机：＜５Kg●透视仪接收机：＜4.５Kg仪器操作方法流程1.观测方法观测方法分同步法和定点法。
同步法（一对一）：发射机与接收机同时逐点移动，并在各测点分别发射和接收场强值；定点法（一对多）：就是发射机相对固定，接收机在一定范围内逐点观测其场强值。
由于发射机不便频繁移动，通常多采用定点法观测。
2.观测点的布置布置测点前须对工作面有一定了解（如工件面的位置和平面形状、掘进中揭露的构造、煤层厚薄变化、瓦斯和含水等情况），对于推测异常区域可采用加密测点的方法来提高透视精度。
布置测点时，测点号不能重复。
实际测点号位置应与图纸相符。
一般相邻接收点间距离为10 米，发射点间距为50米。
每一个发射点，接收机可相应的接收10～15个点，接收点与发射点之间所形成的扇形夹角不大于45度。
如有条件，选择地质条件正常、干扰因素少的地段，在一条巷道布置1～2个发射点，作透视条件试验:接收从离发射机30米的地方开始，每隔10米接收一个数据，一直到接收值不再下降为止。
目的是求该发射机发射的电磁波在该工作面煤层中的初始场强值 (Ho)、穿透距离D及煤层的吸收系数(β)。
操作步骤简要硬件部分●发射机使用、操作①在约定发射点，联接好发射天线，将发射天线尽量撑开，并将天线以垂直巷道走向方向竖直挂置。
②将频率选择开关旋至事先所选择的工作需频率（0.3、0.5MHz 或1.5MHz）处。
③到约定发射时间，打开电源开关，调节调谐旋钮，使面板表头指针偏转角度最大。
使发射机在此状态下稳定发射约定时间（通常为3分钟）。
注：发射机发射过程中，数码管显示窗口，前面显示电压，后面显示时间，一般发射3分钟后蜂鸣器开始响；电压低于17.6V后计时开始变乱，蜂鸣器开始不按3分钟响，仪器仍能正常发射，提示电池还可工作一段时间但不会太长；电压低于15V后，电池马上就要没电，仪器不能正常发射，最好不要再发射。
④一个点发射完后，关掉电源、频率选择开关不动，取下挂置的发射天线，将其搬至下一发射点。
重复1-4 步骤，直到最后一个发射点。
⑤发射完成后，关掉电源，将频率开关拨至“断”处，结束井下工作。
●接收机使用、操作▲接收机的一般操作流程清除①开机②原有数据处理④增量点号设置⑤场强值测量⑥数据通讯①开机开机前应先按下“复位”键(不松开)，再开启电源开关，然后松开“复位”键。
此时接收机先后显示：“Ε- - ××”（仪器型号、当前频率）“×××××.×”（当前频率和当前接收值或叫开机状态）②原有数据处理在“×××××.×”（当前频率和当前接收值或叫开机状态）状态下键入“有效”，接收机可能出现两种情况：Ⅰ.接收机内存有数据，则显示- -TR- -。
对接收机内的原有数据可执行清零和不清零两种操作。
此时键入“清零”，接收机显示“4-C 1-CH”，按“1”不清零，按“4”清零，并用“有效”键确认之。
完成上述操作后，接收机显示：“PS 005”（此意为发射点号为005号）,接收机在清除数据后频率自动到默认的0.5MHz。
Ⅱ. 接收机内存没有数据，接收机直接显示：“PS 005”。
③频率设置按步骤①、②后，按“复位”键进入开机状态,按“重显/重写”键，接收机显示：“ 1-3 2-5 ”此时键入1则选中频率为0.3MHz; 键入 2 则所选频率为0.5MHz;键入其它数字键则1.5MHz频率被选中，用户可根据需要选择所需频率。
选中频率后，接收机显示：“×××××.×”（当前频率和当前接收值）。
频率一经选中将不再变化，直到重新设置为止。
频率选中后, 按“有效”键, 接收机直接显示：“PS 005”或“PS ×××”。
④增量、点号设置A．增量设置在“PS ×××”状态下按“增量”键，接收机显示：“P8 + 9-”（发射点设置状态）。
由小点号向大点号，测量选“8”（递增）；由大点号向小点号测量选“9”（递减）。
例如：选“8”接收机显示：“PS + 1”，这表示发射点点号每次递增1。
一般地，将1改为5 （“PS + 5”），这表示发射点点号每次递增5（每隔5个点发射一次）。
用户可根据实际情况选择相应数字，并用“有效”确认。
进入“R8+ 9-”（接收点设置状态），接收点设置与发射点设置类似，由小向大点号，选“8”（递增）；由大向小点号选“9”（递减）。
如：选“8”接收机显示：“RE + 1”，这表示接收点点号每次递增1。
一般地，增量通常为1（逐点接收）, 并用“有效”键确认, 显示：“PS 005”或“PS ×××”。
B 点号设置增量设置后，输入第一个发射点号“×××”，输入实际第一个发射点号，按“有效”确认。
显示：“RE 000”或“RE ×××”, 输入第一个发射点的第一个接收点号，并用“有效”确认。
