光伏电站施工(电气)常见质量通病防治措施
光伏电站施工（电气）常见质量通病防治措施一、组件卸车、搬运问题1.组件用吊车从车辆上卸下时，吊带未套牢，导致组件翻箱。
2.吊装人员指挥不当，致使组件受损。
3.叉车卸车时，损坏包装纸箱，造成组件破裂。
4.从堆料区运输到现场过程，采用叉车运输，造成组件损伤。
5.开箱的组件未及时安装、固定，随意堆放现场，造成组件损伤。
预防措施1.组件用吊车从车辆上掉下时，需要将吊带套牢固，之后在专业指挥人员指挥之下，进行吊装。
2.使用吊车时，施工单位需要安排专职安全员进行旁站。
3.使用叉车运输组件，司机需要有叉车操作证书。
4.从堆料区搬运到现场，时速不得超过5km/h。
5.开箱的组件，应在分散的第一时间完成安装、固定，分散的组件必须当班完成安装、固定。
二、组件安装问题1.组件背板划伤。
2.组件边框损伤。
3.接线盒损坏。
4.MC4插头破损。
5.钢化玻璃划伤。
6.组件正反面污渍严重，无法去除。
预防措施1.安装组件前检查组件反面是否损伤，搬运中避免尖锐物品与背面接触。
2.安装时保护组件边框不被刮伤，防止氧化层被破坏。
3.在组件安装时确保接线盒牢固扣紧，不得随意打开盖子。
4.Mc4插头在进行申接时注意安装方式，要求扣紧，并听到‘啪’的一声响。
5.安装时避免尖锐物与组件正面接触，避免划伤。
6.组件正反面的污渍必须清除干净，以免产生热斑效应、组用接线问题1.MC4接头制作不规范，接头不牢固。
2.MC4插头制作时被雨水淋过。
3.组件MC41头在未连接电缆线时放置在空气中，可能被氧化。
4.插头在进行电缆线连接时连接不牢固，易松开。
5.插头密封圈遗失。
6.雨天进行组用线接线。
预防措施1.MC4插头制作按照厂家操作规范进行，不得随意制作。
2.MC4插头被雨水淋过之后，应将相应段电缆线剪掉，重新制作插头.3.放置在空气中未申接的MC4南头，应做防水防潮措施。
4.插头在进行插接后，应检查插头是否插接牢固，不牢固的重新插接5.插头密封圈遗失的插头不得使用，需更换为带密封圈的插头。
关于建筑电气规范学习及质量问题防治措施的思考

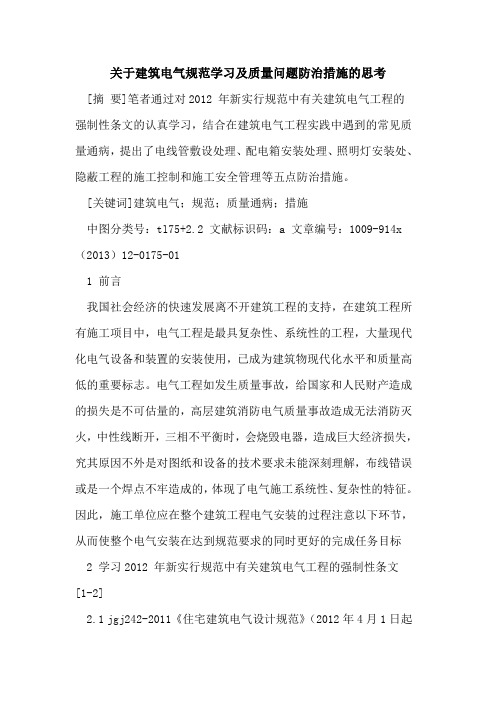

关于建筑电气规范学习及质量问题防治措施的思考[摘要]笔者通过对2012 年新实行规范中有关建筑电气工程的强制性条文的认真学习，结合在建筑电气工程实践中遇到的常见质量通病，提出了电线管敷设处理、配电箱安装处理、照明灯安装处、隐蔽工程的施工控制和施工安全管理等五点防治措施。
[关键词]建筑电气；规范；质量通病；措施中图分类号：tl75+2.2 文献标识码：a 文章编号：1009-914x （2013）12-0175-011 前言我国社会经济的快速发展离不开建筑工程的支持，在建筑工程所有施工项目中，电气工程是最具复杂性、系统性的工程，大量现代化电气设备和装置的安装使用，已成为建筑物现代化水平和质量高低的重要标志。
电气工程如发生质量事故，给国家和人民财产造成的损失是不可估量的，高层建筑消防电气质量事故造成无法消防灭火，中性线断开，三相不平衡时，会烧毁电器，造成巨大经济损失，究其原因不外是对图纸和设备的技术要求未能深刻理解，布线错误或是一个焊点不牢造成的，体现了电气施工系统性、复杂性的特征。
因此，施工单位应在整个建筑工程电气安装的过程注意以下环节，从而使整个电气安装在达到规范要求的同时更好的完成任务目标2 学习2012 年新实行规范中有关建筑电气工程的强制性条文[1-2]2.1 jgj242-2011《住宅建筑电气设计规范》（2012年4月1日起实施）强制性条文：（1）设置在住宅建筑内的变压器，应选择干式、气体绝缘或非可燃性液体绝缘的变压器。
（2）家居配电箱应装设同时断开相线和中性线的电源进线开关电器，供电回路应装设短路和过负荷保护电器，连接手持式及移动式家用电器的电源插座回路应装设剩余电流动作保护器。
（3）建筑高度为100m或35层及以上的住宅建筑和年预计雷击次数大于0.25的住宅建筑，应按第二类防雷建筑物采取相应的防雷措施。
（4）建筑高度为50m-100m或19-34层的住宅建筑和年预计雷击次数大于或等于0.05且小于或等于0.25的住宅建筑，应按不低于第三类防雷建筑物采取相应的防雷措施。
