低气压闭锁重合闸原理
低气压闭锁重合闸原理
低气压闭锁重合闸原理：
①电力系统中输电线路可能发生瞬时性故障如雷击导致绝缘子闪络此时断路器跳闸清除故障后重合闸装置自动使断路器重新闭合恢复供电；
②对于永久性故障例如导线断裂树木倒伏在线路上断路器跳闸后若立即执行重合会导致再次跳闸影响系统稳定性；
③为了避免这种情况引入低气压闭锁逻辑当检测到SF6气体压力低于预设值时闭锁重合闸功能；
④SF6气体以其优异的绝缘和灭弧性能被广泛应用于高压断路器中保证设备可靠运行；
⑤断路器内部装有压力开关实时监控SF6状态一旦发现异常立即发送信号给控制系统；
⑥控制系统接收到信号后判断是否达到闭锁阈值如果确认则禁止发出重合指令直到气压恢复正常；
⑦此机制有效防止了在气体压力不足情况下强行合闸可能导致的设备损坏事故；
⑧工程师定期对断路器进行巡检测试压力开关灵敏度校准报警值确保其始终处于良好状态；
⑨在实际应用中还需考虑环境温度变化对气体体积的影响因此通常设置一定裕度的安全范围；
⑩对于地处恶劣气候条件下的变电站更需强化管理措施如安
装加热装置防止冬季低温造成压力下降；
⑪随着智能电网建设推进未来有望实现远程监测自动化调控进一步增强电力系统的安全性和经济性；
⑫低气压闭锁重合闸作为保障电力系统稳定运行的重要措施之一其合理配置和维护对电力供应质量有着直接影响。

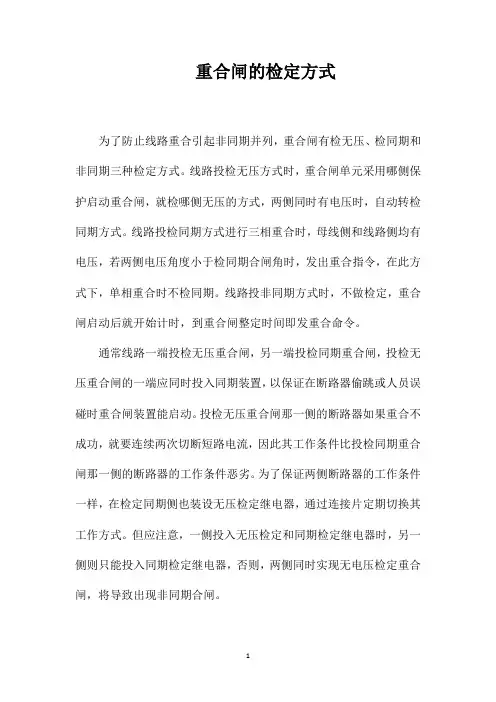

重合闸的检定方式
重合闸的检定方式
为了防止线路重合引起非同期并列，重合闸有检无压、检同期和非同期三种检定方式。
线路投检无压方式时，重合闸单元采用哪侧保护启动重合闸，就检哪侧无压的方式，两侧同时有电压时，自动转检同期方式。
线路投检同期方式进行三相重合时，母线侧和线路侧均有电压，若两侧电压角度小于检同期合闸角时，发出重合指令，在此方式下，单相重合时不检同期。
线路投非同期方式时，不做检定，重合闸启动后就开始计时，到重合闸整定时间即发重合命令。
通常线路一端投检无压重合闸，另一端投检同期重合闸，投检无压重合闸的一端应同时投入同期装置，以保证在断路器偷跳或人员误碰时重合闸装置能启动。
投检无压重合闸那一侧的断路器如果重合不成功，就要连续两次切断短路电流，因此其工作条件比投检同期重合闸那一侧的断路器的工作条件恶劣。
为了保证两侧断路器的工作条件一样，在检定同期侧也装设无压检定继电器，通过连接片定期切换其工作方式。
但应注意，一侧投入无压检定和同期检定继电器时，另一侧则只能投入同期检定继电器，否则，两侧同时实现无电压检定重合闸，将导致出现非同期合闸。
1。
ftu重合闸逻辑
ftu重合闸逻辑FTU（Feeder Terminal Unit）重合闸逻辑一、引言FTU（Feeder Terminal Unit）是电力系统中的重要组成部分，用于对电力线路进行监测、控制和保护。
其中，重合闸逻辑是FTU的核心功能之一，用于实现对电力线路的闭合操作。
本文将对FTU重合闸逻辑进行详细介绍。
二、FTU重合闸逻辑概述1. 重合闸逻辑的作用重合闸逻辑用于实现电力线路的闭合操作，即将断开的电路进行闭合，使得电力能够正常传输。
通过FTU的重合闸逻辑，可以实现对电力系统的远程控制，提高系统的可靠性和稳定性。
2. 重合闸逻辑的基本原理重合闸逻辑的基本原理是通过控制电力开关的动作来实现电力线路的闭合。
当FTU接收到闭合操作的信号后，会通过控制电力开关的触发机构，使得电力开关闭合，从而完成电力线路的闭合操作。
三、FTU重合闸逻辑的具体实现1. 闭合信号的生成FTU通过接收上级控制中心发送的闭合指令，生成闭合信号。
闭合信号经过信号调理电路的处理后，发送给控制电力开关的触发机构。
2. 控制电力开关的动作控制电力开关的触发机构接收到闭合信号后，会对电力开关进行动作控制。
触发机构根据闭合信号的电平变化，通过电磁驱动等方式，使得电力开关的触点闭合，从而完成电力线路的闭合操作。
3. 闭合信号的反馈FTU在发送闭合信号后，会等待电力开关的反馈信号。
电力开关在闭合后会产生反馈信号，经过信号调理电路的处理后，反馈给FTU。
通过对反馈信号的监测，FTU可以判断电力开关是否成功闭合。
四、FTU重合闸逻辑的应用场景FTU重合闸逻辑广泛应用于电力系统中，特别是对于需要远程控制的电力线路，其作用更加明显。
以下是一些典型的应用场景：1. 配电自动化系统在配电自动化系统中，FTU重合闸逻辑可以实现对配电线路的远程控制。
当系统检测到线路故障或需要进行检修时，可以通过FTU发送闭合信号，实现电力线路的闭合操作。
2. 变电站自动化系统在变电站自动化系统中，FTU重合闸逻辑可以实现对变电站出线开关的远程控制。
线路重合闸投退规定
线路重合闸投退规定线路重合闸投退规定是指在电力系统中，发生线路短路故障或其他故障时，进行线路的重合闸操作和投退操作的具体规定。
下面是关于线路重合闸投退规定的一些要点：1. 重合闸操作：重合闸操作是指在线路短路故障消除后，切断电源的情况下，通过闭合断路器，将电源重新接入线路的操作。
重合闸操作应注意以下规定：（1）在确认故障已被彻底排除后才能进行重合闸操作；（2）在进行重合闸操作前，必须检查断路器的状态，确保断路器处于正常工作状态；（3）严禁在无负荷状态下进行重合闸操作；（4）在进行重合闸操作前，应先将断路器的发电机控制开关切到发电机位置；（5）在进行重合闸操作时，应先进行断开操作，断开断路器与电源的连接，再进行闭合操作，将电源重新接入。
2. 投退操作：投退操作是指在电力系统中，根据负荷需求，对线路进行开关操作的行为。
投退操作一般分为正常投退和非正常投退两种情况。
（1）正常投退：正常投退是指根据负荷需求，按照预定计划进行的开关操作。
在进行正常投退操作时，应注意以下规定：- 严格按照投退计划进行操作，确保不发生误操作；- 在投退操作前，应先进行断开操作，将断路器与电源分离；- 在投退操作中，应注意保护设备的配合，确保投退操作的安全可靠。
（2）非正常投退：非正常投退是指由于故障或其他原因，需要紧急开关操作的情况。
在进行非正常投退操作时，应注意以下规定：- 在非正常投退操作时，应先保护好自己的安全，确保不发生意外；- 在非正常投退操作中，应果断、准确地进行开关操作，将故障隔离；- 在非正常投退操作后，应及时进行故障排除，并进行相应的维修。
总结来说，线路重合闸投退规定是为确保电力系统的正常运行，避免发生故障，保护人员和设备安全而制定的一套操作规范。
在进行重合闸和投退操作时，必须严格按照规定进行，确保操作的安全可靠性。
同时，还应加强对操作人员的培训和技能提升，提高其操作技术水平和对规定的遵守程度。
三相一次和二次重合闸
三相一次和二次重合闸三相重合闸是指不论在输、配电线上发生单相短路还是相间短路时，继电保护装置均将线路三相断路器同时跳开，然后启动自动重合闸再同时重新合三相断路器的方式。
一般的在线路两侧分别为电源与用电户，相互联系较强的线路采用三相重合闸。
二次重合闸一般应用于高压长距离供电线路。
由于长距离线路有时造成短路的原因往往在一次重合闸后能够自动消除（如细金属线短路等，一次重合闸后，短路电流可以烧毁金属线路，消除故障原因，二次重合闸就可以成功。
二次重合闸要增加加速装置，不能像一次重合闸后有故障延时跳闸，而是有故障立即跳闸，以保护线路和的设施不受损坏。
有二次重合闸装置的第一次重合闸与只能一次重合闸的原理基本是一样的，仅仅增加了二次重合闸和后加速跳闸而已。
扩展资料重合闸装置当架空线路故障清除后，在短时间内闭合断路器，称为重合，重合闸；由于实际上大多数架空线路故障为瞬时或暂时性的，因此重合闸是运行中常采用的自恢复供电方法之一。
重合闸允许的最短间隔时间为0.15～0.5秒。
少数情况属永久性故障，自动重合闸装置动作后靠继电保护动作再跳开，查明原因，予以排除再送电。
这种情况对于油断路器必须加以考虑因为在第一次跳闸时，由于电弧的作用，已使油的绝缘强度降低，在重合后第二次跳闸时，是在绝缘已经降低的不利条件下进行的，因此，油断路器在采用了重合闸以后，其遮断容量也要有不同程度的降低。
线路上装设重合闸后，重合闸本身不能判断故障是否属瞬时性，因此，如果故障是瞬时性的，则重合闸能成功；如果故障是永久性的，则重合后由继电保护再次动作断路器跳闸，重合不成功。
运行实践表明，线路重合闸的动作成功率约在60%~90%之间。
可见，采用自动重合闸的效益很可观。
在输电线路上采用自动重合闸后，不仅提高了供电可靠性，而且可提高系统并列运行的稳定性和线路输送容量，还可以纠正断路器本身机构不良、继电保护误动以及误碰引起的误跳闸。
由于自动重合闸本身费用低，工作可靠，作用大，故在电力系统中获得广泛应用。

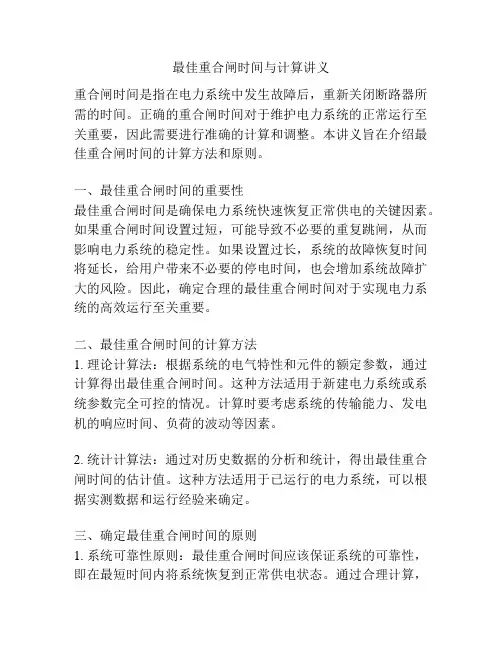

最佳重合闸时间与计算讲义
最佳重合闸时间与计算讲义重合闸时间是指在电力系统中发生故障后，重新关闭断路器所需的时间。
正确的重合闸时间对于维护电力系统的正常运行至关重要，因此需要进行准确的计算和调整。
本讲义旨在介绍最佳重合闸时间的计算方法和原则。
一、最佳重合闸时间的重要性最佳重合闸时间是确保电力系统快速恢复正常供电的关键因素。
如果重合闸时间设置过短，可能导致不必要的重复跳闸，从而影响电力系统的稳定性。
如果设置过长，系统的故障恢复时间将延长，给用户带来不必要的停电时间，也会增加系统故障扩大的风险。
因此，确定合理的最佳重合闸时间对于实现电力系统的高效运行至关重要。
二、最佳重合闸时间的计算方法1. 理论计算法：根据系统的电气特性和元件的额定参数，通过计算得出最佳重合闸时间。
这种方法适用于新建电力系统或系统参数完全可控的情况。
计算时要考虑系统的传输能力、发电机的响应时间、负荷的波动等因素。
2. 统计计算法：通过对历史数据的分析和统计，得出最佳重合闸时间的估计值。
这种方法适用于已运行的电力系统，可以根据实测数据和运行经验来确定。
三、确定最佳重合闸时间的原则1. 系统可靠性原则：最佳重合闸时间应该保证系统的可靠性，即在最短时间内将系统恢复到正常供电状态。
通过合理计算，确定适当的重合闸时间，以保证系统的稳定性和可靠性。
2. 用户需求原则：最佳重合闸时间应该尽量满足用户对电能连续供应的需求。
通过与用户进行沟通和调查，了解用户对停电时间的容忍程度，为重合闸时间的确定提供依据。
3. 经济效益原则：最佳重合闸时间应该在保证系统可靠性和满足用户需求的基础上，尽量减少系统停电时间，以降低停电带来的经济损失。
四、最佳重合闸时间的实际调整最佳重合闸时间不是固定不变的，随着系统运行状态和用户需求的变化，需要不断进行调整和优化。
通过实际的运行监测和用户反馈，及时调整重合闸时间，以满足系统的动态需求。
五、总结最佳重合闸时间是电力系统运行中必须要进行准确计算和调整的重要参数。
重合闸
采用自动重合闸ARD后，当重合于永久性故障时，系统将再次受到短路
电流的冲击，可能引起电力系统振荡，继电保护应再次使断路器断开。
可见，断路器在短时间内连续两次切断故障电流，这就恶化了断路器的 工作条件。因此，对油断路器而言，其实际切断的短路容量应比正常的额定
切断容量有所降低。
动作迅速；对自动重合闸的基本要求：
, , t op t op t max t t re t rel t n
式中， top--近故障侧重合闸动作时间；
—远故障侧保护动作时间最大值；
, top max
—远故障侧断路器跳闸时间； tn—近故障侧断路器合闸时间。 tre—消弧及去游离时间； trel——裕度时间，0．1—0．15 s。
3．选相元件
(1)对选相元件的基本要求
●单相接地时，选相元件应可靠选出故障相； ●选相元件的灵敏度和速动性应比保护好；
●选相元件一般不要求区分外部故障，不要求有方向性。
(2)选相元件的基本类型 ●电流选相元件。相电流选相元件的动作电流应按躲线路最大
负荷电流和单相接地时非故障相电流整定。因此，短路电流小时不能采
二、三相自动重合闸
1．单电源线路的三相一次自动重合闸 (1)自动重合闸的构成
三相一次自动重合闸，主要由启动元件1、延时元件2、一次合
闸脉冲元件3和执行元件四部分组成。
1启动元件的作用是在断路器跳闸之后，使重合闸的延时元件启动2， 一般采用控制开关和断路器位置不对应或保护启动等方法；
2 延时元件是为了保证断路器跳开之后，在故障点有足够的去游离时
采用“前加速”的优点：
是能快速切除瞬时性故障，使暂时性故障来不及发展成为永久性 故障，而且使用设备少，只需一套ARD自动重合闸装置，
110kV线路重合闸(检同期、检无压、检线路有压母线无压)运用
110kV线路重合闸（检同期、检无压、检线路有压母线无压）运用摘要：在110kV线路中，检同期和检无压为常见的重合闸方式。
而能否合理进行重合闸的运用，将直接影响线路运行的可靠性和安全性。
基于这种认识，本文对110kV线路重合闸原理及方式分析，然后结合事故实例提出了检线路有压母线无压的重合闸调整方案，从而为类似问题的研究提供指导。
关键词：110kV线路；重合闸；检同期；检无压；运用引言在架空线路运行的过程中，时常会发生瞬时故障，还要及时恢复线路运行才能避免停电事故的发生。
而重合闸的运用，则能满足线路运行的可靠性需求。
但由于不同线路实际情况不同，还要合理进行重合闸方式的选用。
因此，还应加强对110kV线路重合闸运用问题的分析，从而更好的进行线路的运行管理。
1110kV线路重合闸原理及方式分析从原理上来看，线路重合闸就是在线路故障消除后，断路器能够在短时间内重合。
在现实生活中，雷击、鸟害都可能引发线路故障，随后则会发生继电保护动作，从而将线路故障切除[1]。
而在电弧熄灭一段时间后，断路器绝缘性能够得到恢复，重合闸装置可控制断路器重合。
就目前来看，线路重合闸方式主要有三种，即检同期、检无压和非同期。
其中，检同期是在同期电压和母线电压均达到一定幅值，并且电压相角在一定范围内，重合闸则能动作成功。
检无压则可以划分为两种，一种为检线路无压重合成功，一种为检母线无压且线路有压后重合成功。
所谓的非同期，则是在一定整定时间后进行直接重合，无需进行电压等条件的判断[2]。
在输电线路中，如果采用非同期的方式，将导致线路中产生较大冲击电流，继而导致电力系统发生震荡[3]。
所以通常的情况下，110kV线路将采用检同期和检无压相组合的方式，以免发电机受到严重冲击。
其中，检无压多为检查线路无压。
2 110kV线路重合闸的运用分析2.1田洞头重合闸事故分析桂源电网110kV桂田Ⅰ线、桂田Ⅱ线为该变电站并列运行的两条电源线，采取双母线并列运行（母联开关运行状态）的接线方式，如下图1所示。
110kv线路保护重合闸充放电条件
110kV线路保护重合闸充放电条件1. 背景介绍110kV线路作为输送电能的重要组成部分，其正常运行对于电网稳定运行至关重要。
在110kV线路运行过程中，由于各种外界原因，需要对线路进行保护操作，其中重合闸充放电条件是保护操作中的重要环节。
2. 110kV线路保护重合闸概述110kV线路保护重合闸是指在发生故障后，通过保护装置对线路进行切除后，在排除故障原因后，对线路进行重合闸操作，使线路恢复正常运行状态。
在重合闸操作过程中，需要满足一定条件才能进行充放电，以确保线路安全运行。
3. 重合闸充放电条件3.1 切除故障信号：在进行重合闸充放电前，需要先切除故障信号，确保故障已经排除，否则进行重合闸充放电会对线路造成进一步的损害。
3.2 确认系统稳定：在进行充放电前，需要确认系统运行稳定，此时系统内无其他大电流设备进行操作，以免充放电引起其他设备的影响。
3.3 确认环境安全：在进行充放电操作时，需要确保操作环境安全，避免发生意外情况，保障人身和设备安全。
3.4 确认保护装置可用：在进行充放电前，需要确保保护装置正常工作，保障重合闸操作的准确性和安全性。
3.5 确认电气设备状态：在进行充放电前，需要确认线路电气设备状态良好，无损坏或异常现象。
4. 重合闸充放电的注意事项4.1 操作规程：在进行重合闸充放电操作时，需要严格按照操作规程进行，以确保操作的准确性和安全性。
4.2 人员配合：在进行重合闸充放电操作时，需要各相关部门人员紧密配合，确保操作流程顺利进行。
4.3 实时监控：在进行充放电操作时，需要对线路运行情况进行实时监控，发现异常情况及时处理。
4.4 现场通知：在进行重合闸充放电操作时，需要对现场人员进行充分的通知，做好现场安全防护工作。
4.5 后续检查：在重合闸充放电操作完成后，需要进行后续检查，确保线路正常运行状态。
5. 结语110kV线路保护重合闸充放电条件对于线路安全运行至关重要，只有严格按照规定条件进行充放电操作，才能确保线路运行的正常和安全。
配电线路自动重合闸
配电线路自动重合闸运行经历说明，在电力系统中发生故障很多都属于暂时性，如雷击过电压引起绝缘子外表闪络，大风时短时碰线，通过鸟类身体放电，风筝绳索或树枝落在导线上引起短路等。
对于这些故障，当被继电保护迅速断开电源后，电弧即可熄灭，故障点绝缘可恢复，故障随即自行消除。
这时，假设重新使断路器合上，往往能恢复供电，因而减小停电时间，提高供电可靠性。
当然，重新合上断路器工作可由运行人员手动操作进展，但手动操作时，停电时间太长，用户电动机多数可能停转，重新合闸取得效果并不显著。
为此，在电力系统中，往往用自动重合闸〔简称ZCH〕代替运行人员手动合闸。
在电力系统中，配电线路是发生故障最多元件，并且它故障大多属于暂时性，因此，自动重合闸在高压配电线路上得到极其广泛应用。
一、自动重合闸作用及要求在配电线路上装设自动重合闸装置，对于提高供电可靠性无疑会带来极大好处。
但由于自动重合闸装置本身不能判断故障性质是暂时性，还是永久性，因此在重合之后，可能成功〔恢复供电〕，也可能不成功。
根据运行资料统计，配电线路自动重合闸装置动作成功率〔重合闸成功次数/总重合次数〕相当高，约在60%～90%之间。
可见采用自动重合闸装置给电力系统带来显著技术经济效益，它主要作用是：〔1〕在线路上发生暂时性故障时，迅速恢复供电，从而可提高供电可靠性；〔2〕在高压线路上采用重合闸，可以提高电力系统并列运行稳定性，从而提高线路输送容量；〔3〕在电网设计与建立过程中，有些情况下由于采用重合闸，可以暂缓架设双回线路，以节约投资。
〔4〕可以纠正由于断路器机构不良，或继电保护误动作引起误跳闸。
由于自动重合闸装置本身投资低，工作可靠，采用自动重合闸装置后可防止因暂时性故障停电而造成损失。
因此规程规定，在1千伏及以上电压架空线路或电缆与架空线混合线路上，只要装有断路器，一般都应装设自动重合闸装置。
但是，采用自动重合闸后，当重合于永久性故障时，系统将再次受到短路电流冲击，可能引起电力系统振荡，继电保护应加速使断路器断开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
零序电流保护与重合闸方式的配合应考虑哪些因素?
答：(1)采用单相重合闸方式，并实现后备保护延时段动作后三相跳闸不重合，则零序电流保护与单相重合
闸配合按下列原则整定：
1)能躲过非全相运行最大零序电流的零序电流保护一段，经重合闸N端子跳闸，非全相运行中不退出；而
躲不过非全相运行最大零序电流的零序电流保护一段，应接重合闸M端子跳闸，在重合闸启动后退出工作。
2)零序电流保护二段的整定值应躲过非全相运行最大零序电流，在单相重合闸过程中不动作，经重合闸R
端子跳闸。
3)零序电流保护三、四段均经重合闸R端子跳闸，三相跳闸不重合。
(2)采用单相重合闸方式，且后备保护延时段启动单相重合闸，则零序电流保护与单相重合闸按如下原则进
行配合整定：
1)能躲过非全相运行最大零序电流的零序电流保护一段，经重合闸N端子跳闸，非全相运行中不退出工作；
而不能躲过非全相运行最大零序电流的零序电流保护一段，经重合闸M端子跳闸，重合闸启动后退出工作。
2)能躲过非全相运行最大零序电流的零序电流保护二段，经重合闸N端子跳闸，非全相运行中不退出工作；
不能躲过非全相运行最大零序电流的零序电流保护二段，经重合闸M或P端子跳闸，亦可将零序电流保护
二段的动作时间延长至1.5s及以上，或躲过非全相运行周期，经重合闸 N端子跳闸。
3)不能躲过非全相运行最大零序电流的零序电流保护三段，经重合闸M端子或P端子跳闸，亦可依靠较长
的动作时间躲过非全相运行周期，经重备闸N或R端子跳闸。
4）零序电流保护四段经重合闸R端于跳闸。
(3)三相重合闸后加速和单相重合闸的分相后加速，应加速对线路末端故障有足够灵敏度的保护段。如果躲
不开在一侧断路器合闸时三相不同步产生的零序电流，则两侧的后加速保护在整个重合闸周期中均应带0.1
的延时。
206．简述微机保护的基本构成和主要部分的功能。
答：微机保护是由一台计算机和相应的软件（程序）来实现各种复杂功能的继电保护装置。微机保护的特
性主要是由软件决定的，具有较大的灵活性，不同原理的保护可以采用通用的硬件。
微机保护包括硬件和软件两大部分。硬件一般包括以下三大部分：
(1)模拟量输入系统(或称数据采集系统)，包括电压形成、模拟滤波、采样保持、多路转换以及模数转换等
功能，完成将模拟输入显准确地转换为所需的数字量。
(2)CPU主系统，包括微处理器(MPU)、只读存储器(EPROM)、随机存取存储器 (RAM)以及定时器等。MPU
执行存放在EPROM中的程序，对由数据采集系统输入至RAM区的原始数据进行分析处理，以完成各种
继电保护的功能。
(3)开关量(或数字量)输入/输出系统，由若干并行接口适配器、光电隔离器件及有触点的中间继电器等组成，
以完成各种保护的出口跳闸、信号警报、外部触点输入及人机对话等功能。
微机保护软件是根据继电保护的需要而编制的计算机程序
重合闸重合于永久性故障上对电力系统有什么不利影响?
答：当重合闸重合于永久性故障时，主要有以下两个方面的不利影响：
(1)使电力系统又一次受到故障的冲击；
(2)使断路器的工作条件变得更加严重，因为在很短时间内，断路器要连续两次切断电弧。
选用重合闸方式的一般原则是什么?
答：其原则如下：
(1)重合闸方式必须根据具体的系统结构及运行条件，经过分析后选定。
(2)凡是选用简单的三相重合闸方式能满足具体系实际需要的，线路都应当选用三相重合闸方式。持别对于
那些处于集中供电地区的密集环网中，线路跳闸后不进行重合闸也能稳定运行的线路，更宜采用整定时间
适当的三相重合闸。对于这样的环网线路，快速切除故障是第一位重要的问题。
(3)当发生单相接地故障时，如果使用三相重合闸不能保证系统稳定，或者地区系统会出现大面积停电，或
者影响重要负荷停电的线路上，应当选用单相或综合重合闸方式。
