电气设备型号的含义
电气设备型号的含义一、发电机的型号含义例如QF-60-2QF：表示汽轮发电机60：表示额定功率2：表示极数二、变压器的型号含义变压器的型号的表示方法如下：例如：SFZ10-16000/66基本型号含义：1、D代表单相，S表示三相；2、L代表铝芯，铜芯不写；3、F代表风冷，W代表水冷，油浸自冷不写；4、Z代表有载调压，五载调压不写；5、P代表强油循环，自然循环不写；6、S代表三绕组，双绕组不写；三、高压断路器的型号含义□□□--□□/□额定电流工作特性C手车式，G改进型，F分相操作额定电压KV设计序号使用环境：N户内式，W户外式名称：D多油，S少油，Z真空，L六氟化硫，K空气L W 3 - 10 I II / 630 - 12.5额定短路开断电流额定电流I手动储能，II电动储能额定电压设计序号户外六氟化硫断路器四、隔离开关的型号含义□□□ -- □□ / □额定电流（A）派生代号：K快分型，D带接地刀，G改进型额定电压（KV）设计序号使用环境N户内，W户外产品代号G隔离开关，J接地开关五、高压熔断器的型号含义□□□ -- □□ / □额定电流（A）派结构特点：H带限流电阻，Z带重合闸，T带热脱口额定电压（KV）设计序号使用环境N户内，W户外产品代号：R熔断器五、低压熔断器的型号含义□□□ -- □额定电流（A）设计序号结构特点：M无填料封闭管式，L螺旋式，S有填料快速式，SO有填料快速封闭管式，TO有填料封闭管式，LS螺旋快速式产品代号：R熔断器六、电流互感器的型号含义□□□□□--□/□额定电流额定电压设计序号使用特点：D或C差动保护用，B过流保护用，J加大容量，Q加强型，X用于配电箱，W户外用，L铝线圈绝缘方式：C磁绝缘，Z环氧树脂浇注，L电缆型，K塑料外壳结构特点：A穿墙式，B支持式，D单匝贯穿式，C磁箱式，F复匝贯穿式，M母线式，Q线圈式，R装入式，G改进型互感器代号L电流互感器七、电压互感器的型号含义□□□□□--□□使用环境：GY高原，TH温热带额定电压设计序号使用特点： J有接地保护辅助线圈， W五柱式，B有补偿线圈，提高准确度。
电气控制线路中常用低压电器的全型号表示代号含义与图形及文字符号

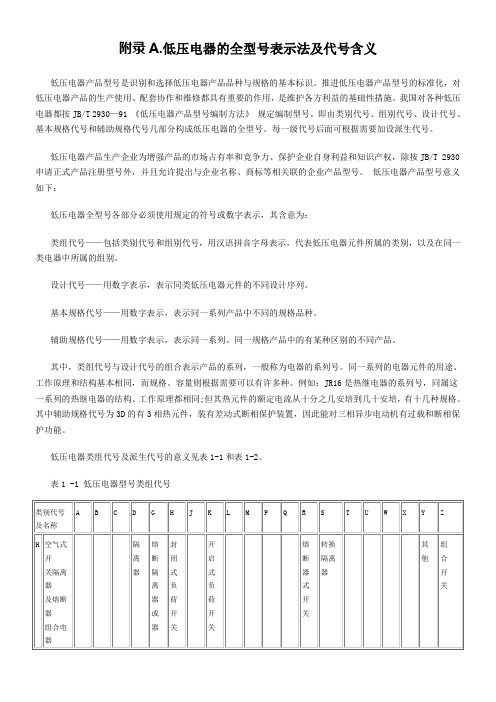

附录A.低压电器的全型号表示法及代号含义低压电器产品型号是识别和选择低压电器产品品种与规格的基本标识。
推进低压电器产品型号的标准化，对低压电器产品的生产使用、配套协作和维修都具有重要的作用，是维护各方利益的基础性措施。
我国对各种低压电器都按JB/T 2930—91 《低压电器产品型号编制方法》规定编制型号。
即由类别代号、组别代号、设计代号、基本规格代号和辅助规格代号几部分构成低压电器的全型号。
每一级代号后面可根据需要加设派生代号。
低压电器产品生产企业为增强产品的市场占有率和竞争力、保护企业自身利益和知识产权，除按JB/T 2930申请正式产品注册型号外，并且允许提出与企业名称、商标等相关联的企业产品型号。
低压电器产品型号意义如下：低压电器全型号各部分必须使用规定的符号或数字表示，其含意为：类组代号——包括类别代号和组别代号，用汉语拼音字母表示，代表低压电器元件所属的类别，以及在同一类电器中所属的组别。
设计代号——用数字表示，表示同类低压电器元件的不同设计序列。
基本规格代号——用数字表示，表示同一系列产品中不同的规格品种。
辅助规格代号——用数字表示，表示同一系列、同一规格产品中的有某种区别的不同产品。
其中，类组代号与设计代号的组合表示产品的系列，一般称为电器的系列号。
同一系列的电器元件的用途、工作原理和结构基本相同，而规格、容量则根据需要可以有许多种。
例如：JR16是热继电器的系列号，同属这一系列的热继电器的结构、工作原理都相同;但其热元件的额定电流从十分之几安培到几十安培，有十几种规格。
其中辅助规格代号为3D的有3相热元件，装有差动式断相保护装置，因此能对三相异步电动机有过载和断相保护功能。
低压电器类组代号及派生代号的意义见表1-1和表1-2。
表1 -1 低压电器型号类组代号表1-2 低压电器产品型号派生代号附录B.电气控制线路中常用图形及文字符号。
三相电机型号含义解释
三相电机型号含义解释
嘿，朋友们！咱今儿就来好好唠唠三相电机型号的那些事儿！你知
道吗，三相电机的型号就像是它的身份证，藏着好多重要信息呢！比
如说 Y132S-4 这个型号，“Y”就代表着这是异步电机呀！这就好比人有
不同的姓氏一样，一下子就点明了它的种类。
再看看后面的数字和字母，那也都有说法的。
“132”呢，通常指的
是电机中心高，就像人的身高一样重要。
“S”表示的是机座长度代号，
不同的字母代表着不同的长短呢！然后“4”就是极数啦，这可关系到电
机的转速快慢哦，就如同人的跑步速度一样。
咱再举个例子哈，比如另一个型号 Y160M-6。
这里的“160”表示中
心高更大了呀，说明这电机个头也更大呢。
“M”呢又和刚才的“S”不一
样啦，代表着不同的机座长度。
“6”极的话转速就和“4”极的不一样咯。
你想想看，要是不了解这些型号的含义，那不就像在大雾天走路，
摸不清方向嘛！了解了它们，才能更好地选择适合的电机呀，就像给
自己选一双合脚的鞋子一样重要。
三相电机型号真的很关键呀！它能让我们清楚地知道这个电机的特
点和适用场合。
所以啊，咱可得好好琢磨琢磨这些型号，别到时候用
错了电机，那可就麻烦啦！总之，三相电机型号的含义必须得搞清楚，这对我们使用电机可太重要啦！。
电气设备型号含义
电气设备型号含义电气设备型号含义1.变压器SFQ10-50000/110（油浸式风冷110kV 50000kVA 变压器）S--在第一位代表三相，在第三、四位则代表三绕组（如：SSZ11就代表三绕组，因为是三相，中间的D省略了）D：单相，在后面时代表移动式F：代表油浸风冷Z：代表油载调压Q-：全绝缘J：代表油浸自冷L：代表铝绕组或防雷P：代表强油循环风冷50000：额定容量2.避雷器YH1.5W-0.8/3.9（400V）/HY5WS-17/50（10kV）/HY5WZ-51/134（35kV）/Y10W-102/266（110kV）H：复合型材料（外套——硅橡胶）Y：金属氧化物避雷5：标称放电电流（8/20波形）W：无间隙S：配电型避雷器（Z:电站型；R:并联补偿器用；D:电机用；X:线路型）17：避雷器额定电压（kV）50：避雷器残压（在8/20波形下,电流幅值5kA的条件下残压，kV）最后一位有的会附加特性符号（G：高原型；W:防污型；TH:湿热带地区用；DL:电缆型）3.封闭组合电器ZF4-126D/1250-40（110kV封闭式组合电器）/隔离开关ZF4-126G（110kV封闭式组合电器）Z:封闭式组合电器F:SF64:系列号126:额定电压(kV)D：断路器G：隔离1250:额定电流(A)40:额定短路开断电流(kA)4.母线TMY-50*5（硬铜母线50*5）T:铜（L：铝）M：母线Y：硬（R：软）50*5：宽*厚（mm）空气插接型：BMC；密集绝缘插接型：CMC 高强度封闭式：CFM5.断路器1）ZN65A-12/T 3150-40（10kV真空断路器）Z:真空断路器N:户内式65A:设计序号12:额定电压(kV)T:弹簧机构3150/1250:额定电流(A)40:额定短路开断电流(kA)2）DZ5-20/310（400V塑壳断路器）D：低压断路器Z:塑壳（W：框架）5:设计序号20:额定电流3:极数1:热脱扣器（脱扣器代号：2：电磁脱扣器；3：复式0:不带附件（2：有辅助触头）6.熔断器RN2-10/0.5（代表型号）高压熔断器的型号参数及含义：□□□—□□/□第一位：产品字母代号（R-熔断器）第二位：使用环境（N-户内，W-户外）第三位：设计序号（1，2，3……）第四位：额定电压（kV）第五位：结构特点（H-带有限流电阻，Z-带重合闸，T-带热脱扣器）第六位：额定电流（A）7.电缆ZH-YJLV22-0.6/1-5*16Z：阻燃（分为A、B、C三级：ZA、ZB、ZC表示）H：耐火YJ：交联聚乙烯绝缘L：铝导体（铜导体时可省略，LH：铝合金导体）V：聚氯乙烯护套（Y：聚乙烯护套）2：钢带铠装（3：细钢丝铠装；4粗钢丝铠装）2：聚氯乙烯外护套（3：聚乙烯外护套）5*16：5芯16平方电缆。
电机型号和含义
（一）、电机型号含义如:Y132S1-2 系列+机座号+极数第一部分汉语拼音字母Y表示异步电动机；第二部分数字表示机座中心高（机座不带底脚时与机座带底脚时相同）；第三部分英文字母为机座长度代号（S-短机座、M-中机座、L-长机座），字母后的数字为铁心长度代号；使用条件环境温度：不超过40℃。
海拔：不超过1000米。
相对湿度：不超过95℅额定电压：380伏。
额定频率：50赫兹。
接法：3千瓦及以下为Y接，4千瓦及以上为Δ接。
工作方式：连续（S1）。
（二）、三相异步电动机型号字母含义：J——异步电动机；O——封闭；L——铝线缠组；W——户外；Z——冶金起重；Q——高起动转轮；D——多速；B——防爆；R一绕线式；S——双鼠笼；K一—高速；H——高转差率。
JQO 2-52-4表示为封闭式高起动转矩异少电动机、5号机座、2号铁芯长度、4极。
（三）、空调代号的含义：1、结构分类代号整体式：窗机--C 落地式--L 分体式--F分体式的室内机组：吊顶式—D 壁挂式--G 嵌入式--Q 台式--T 分体式的室外机组：W2、功能分类代号热泵式--R 电热式--D 热泵电热混合式—Rd 变频技术--BP3、型号命名的表示方法：( K )( × )( × ) - ( × )( × )( × )(房间空调器专门代号)(结构代号)(功能代号) - (制冷量:用两位阿拉伯数字表示)( 分体式室内机组代号)(分体式室外机组代号)制冷量的分档系列：1250，1400，1600，1800，2000，2250，2500，2800，3150， 3500，4000，4500，5000，5600，6300，7100，8000，90004、常用标识基本组合：KF：分体壁挂单冷式空调KFR：分体壁挂冷暖式空调KFRD：分体壁挂电辅助加热冷暖式空调KC：窗式空调LW：落地式空调（柜机）举例：KFR-25GW 表示该款空调为分体壁挂冷暖式空调，它的额定制冷制热量为2500W。
电气设备材料型号及意义
电气设备材料型号及意义目录1、隔离开关 (2)2、避雷器 (2)3、电流互感器 (2)4、电压互感器 (2)5、支柱绝缘子 (3)6、硬母线&软母线 (3)7、高压开关柜 (3)8、电容器 (3)9、阻波器 (4)10、电线电缆类型及截面积表示 (4)11、电抗器 (4)1、隔离开关GW13-126W/630A第一位：G——隔离开关'>隔离开关；J——接地开关。
第二位：N——户内式；W——户外式。
第三或四位：数字——设计序号或额定电压（kV）。
第四或五位：K——带快分装置；G——改进型D——带接地刀闸。
W表示防污型；“/”后数字——额定电流（A）。
2、避雷器HY5WS-17/50L氧化锌避雷器铭牌的型号字母含义是什么？答：H-表示复合绝缘外套；Y-表示金属氧化锌避雷器；5-表示冲击放电电流为5KA；W-表示无间隙，C表示有间隙，B表示有关联间隙；S-表示配电型（S配电用，Z电站用，X线路用）；17－表示避雷器的额定电压为17KV；50－表示避雷器的残压为50KV；L-表示带脱离装置氧化锌避雷器。
3、电流互感器LZZBW-10,100/1/1A,5P20/5P20,15/15VA第一位字母：L——电流互感器。
第二位字母：Z——支柱式；M——母线式(穿心式)；Q——线圈式；Y——低压式；D——单匝式；F——多匝式；A——穿墙式；R——装入式；C——瓷箱式。
第三位字母：K——塑料外壳式；Z——浇注式；W——户外式；G——改进型；C——瓷绝缘；P——中频。
第四位字母：B——过流保护；D——差动保护；J——接地保护或加大容量；S——速饱和；Q——加强型。
连字符后的字母：W表示污秽地区使用；GH--高海拔地区使用；TH--湿热地区使用。
字母后面的数字一般表示使用电压等级。
例如：LMK－0.5S型，表示使用于额定电压500V 及以下电路，塑料外壳的穿心式S级电流互感器。
LA－10型，表示使用于额定电压10kV电路的穿墙式电流互感器。
各种电气设备型号含义
1.电力变压器全型号的表示和含义如下：2.电流互感器的型号及表示注：结构形式的字母含义R－套管式Z－支柱式Q－线圈式F－贯穿式（复匝）D－贯穿式（单匝）M－母线式K－开合式V－倒立式A－链式线圈外绝缘介质的字母含义J－变压器油不表示G－空气（干式）C－瓷（主绝缘）Q－气体Z－浇注成型固体K－绝缘壳3.电压互感器型号的表示如下注：结构形式的字母含义X－带零序（剩余）电压绕组B－三相带补偿绕组W －五芯柱三绕组4.高压熔断器的全型号的表示和含义如下：注：对于“自爆式”熔断器，在“R”前面加字母“B”5.国产低压熔断器的全型号的表示和含义如下：注：上述型号不适用于引进技术生产的熔断器，如NT、gF、aM等。
6.高压隔离开关的全型号的表示和含义7.高压负荷开关全型号的表示和含义如下：8.高压断路器的全型号表示和含义如下：9.高压开关设备的常用操动机构型号表示和含义如下：10.低压刀开关全型号的表示和含义如下：11.低压刀熔开关全型号的表示和含义如下：12.国产低压断路器全型号表示和含义如下：13.阀型避雷器的全型号表示和含义如下：？？14.金属氧化物避雷器的全型号表示和含义如下：HY5WS-17/50H 复合型材料（外套——硅橡胶）Y金属氧化物避雷5标称放电电流（8/20波形）W无间隙S配电型避雷器17避雷器额定电压（17kV）50避雷器残压（50kV在8/20波形下，电流幅值5kA的条件下残压50kV）{以YH5WS5-17/50(老型号为HY5WS5-17/50)为例}(Y) (H) (5) (W) (S) (5)－(17) / (50)| | | | | | | |＿＿＿＿＿标称电流下的最大残压| | | | | | |＿＿＿＿＿＿＿＿避雷器额定电压| | | | | |＿＿＿＿＿＿＿＿＿＿＿设计序号| | | | |＿＿＿＿＿＿＿＿＿＿＿＿＿S 配电 Z 电站 D 电机| | | | R电容器组T 电气化铁路| | | |＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿W 无间隙 C 有串联间隙| | |＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿标称放电电流| |＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿复合外套（HY为老型号）|＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿金属氧化物型避雷器15.新系列高压开关柜的全型号表示和含义如下：16.新系列低压配电屏（柜）的全型号表示和含义如下:17.低压配电箱的型号表示和含义如下：。
电力设备型号含义
序号 1
2
分类 用途 相数
线圈外绝 3
缘介质
代表意义 电压互感器
单相 三相 变压器油 空气（干式） 浇注成型固体 气体
字母 J D S G Z Q
序号 分类
结构特征 4
及用途
油保护方 5
式
代表意义 带剩余零序绕组 三柱带补偿绕组
系列代号 系列代号：并联电容器系列代号 B。 液体介质代号：A-书基甲苯、B-异丙基联苯、C-蓖麻油、D-氮气、F-二芳基乙烷、G-硅油、K-空气、 L-SF6、S-石蜡、W-烧基苯、Y-矿物油、Z-菜子油。 固体介质代号：M-全膜介质（金属化膜电容器在 M 后加 J，集合式电容器在 M 后加 H）、F-膜纸复合 介质、全纸介质元代号，现已淘汰。 设计序号：1（可略去）。 第一特征号：表示额定电压（kV）（分子表示线电压，分数值表示相电压）。 第二特征号：表示额定容量（kvar）。 第三特征号：表示相数，1-单相，3-三相。 尾注号：W-户外型，G-高原型，户内无字母。
5、断路器
5.1 国产断路器
□□□□-□□□/□□-□□
企业自定义符号
开断电流或隔离开关热稳定电流
额定电流或接地开关热稳定电流 操动机构类别：CY；YT 特殊使用条件标志：W-污秽；TH-湿热；G-高海拔 派生产品标志：隔离开关带接地；K-带快分
额定电压 改进顺序号（ABCD） 设计序号：1，2，3 等 N-户内；W-户外；操动机构：T-弹簧；D-电磁；Y-液 压；O-气动；J-电动机；S-人力 产品名称：L-SF6 断路器；D-多油断路器；S-少油断路 器；K-空气断路器；ZF-封闭式组合电器；ZH-复合式 组合电器；ZC-敞开式组合电器；G-隔离开关；J-接地 开关；C-操动机构
高低压成套设备的型号字母含义
高低压成套设备的型号字母含义成套设备型号,相关国家标准,常用的符号含义成套设备型号含义：低压BSL：B表示低压；S表示双面维护；L表示动力。
GGD：G1表示交流低压配电屏；G2表示元件固定、固定接线；D表示电力用柜。
动力箱XL—10，X—箱式结构；L—动力配电；F—防尘；M—照明；R—嵌入式；W—户外。
GG—1A，GG：固定式高压开关柜。
XGN：X—箱式开关柜；G—固定式；N—户内装置。
相关国家标准含义：GB—国家标准；JG—建筑工业标准；DL—电力工业标准；JB—机械工业标准。
SDJ—水力工业标准。
在成套配电系统中，工作与控制的电压有交流（AC）直流（DC）之区分，“J、Z”、AC、DC、（+、—），交流额定电压有380V、220V、10KV、6KV，简称低压、高压。
电路图有一次系统图、电器平面布置图、控制保护图（又称原理图）、二次接线安装图，我们作为参与生产、安装成套产品者应该知道、懂得、熟悉系统中大部分图形、文字、符号、代号、作用与功能、含义。
电气施工图中常用的符号含义：U：电压，单位“V”I：电流，单位“A”R：电阻，单位“Ω”U：额定电压UE：额定工作电压UI：额定绝缘电压UC：额定辅助电路电压IE：额定工作电流I：电流瞬时值ICW：额定短时耐变电流COSΦ：功率因素AC：交流DC：直流IP：外壳防护等级PE：保护导体N：中性导体PEN：接地的中性导体安全工作电压：50V安全工作电流：30MA安全工作电阻：1700Ω。
电气设备型号的表示和含义
1.电力变压器全型号的暗示和含义如下之蔡仲巾千创作2.电流互感器的型号及暗示注：结构形式的字母含义R－套管式Z－支柱式Q－线圈式F－贯穿式（复匝）D－贯穿式（单匝）M－母线式K－开合式V－倒立式A－链式线圈外绝缘介质的字母含义 J－变压器油不暗示G－空气（干式）C－瓷（主绝缘）Q－气体Z－浇注成型固体K绝缘壳3.电压互感器型号的暗示如下10. 低压刀开关全型号的暗示和含义如下：13. 阀型避雷器的全型号暗示和含义如下：1刀开关的型号 1 HK2-□/○HK开启式负荷开关2设计序号□额定电流○极数2 HK2-□HK开启式负荷开关2设计序号□额定电流3 HR5-□/◎○HR熔断器式刀开关5设计序号□约定发热电流◎极数○0无熔断信1有熔断信号装置型号装置型4 HG1-□/◎○HG熔断器式刀开关1设计序号□约定发热电流◎极数○0无熔断信1有熔断信号装置型号装置型2转换开关(组合开关)的型号HZ10-□◎/○HK组合开关10设计序号□额定电流◎P用于两种电源的切换S用于三种电源的切换○极数3万能转换开关的型号LW6-□/◎○LW万能转换开关6设计序号□触点数目◎定位特征代号○接线图编号4自动空气开关的型号DZ20□-◎○＃※DZ塑壳式自动空气开关20设计序号□Y一般型J较高型G最高型◎额定电流○极数＃脱扣器代号※辅助机构代号5按钮的型号LA□-◎○※L主令电器A按钮□设计序号◎常开触点数○常闭触点数※结构形式代号6行程开关的型号JLXK1-□◎○J机床电源L主令电源X行程开关K快速1设计序号□滚轮数目◎常开触点数○常闭触点数LX32-□◎L主令电器32设计序号□操纵机构形式(1直杆型2直杆滚轮型3单臂滚轮型4卷簧万向型) ◎外壳形式(Q防护型S 防水型)LXJ6-□/◎LXJ接近开关6设计序号□基本规格代号(2作用距离2mm,4作用距离4mm,6作用距离6mm,8作用距离8mm,10作用距离10mm) ◎辅助规格代号(18螺纹直径M18,22螺纹直径M22,30螺纹直径M30)7接触器的型号 1 CJ□-◎/○C接触器J交流□设计序号◎主触头电流○主触头数2 CZ□-◎○/※＃CZ直流接触器□设计序号◎额定电流○C不带辅助触头C/22带辅助触头D不带辅助触头D/22不带辅助触头※常开主触头数量＃常闭主触头数量3 CZ18-□/◎○CZ 直流接触器18设计序号□额定电流◎常开触点数○常闭触点数4 B□◎B系列接触器□操纵方式(无字暗示交流操纵,BE暗示直流操纵-断铁的,BC暗示直流操纵-整块铁的) ◎额定工作电压(380V,AC)8中间继电器的型号JZ□-◎○J继电器Z中间□设计序号◎常开触点数○常闭触点数9电流继电器的型号JL18-□◎/○※JL电流继电器18设计序号□基本规格代号:用数字暗示线圈额定工作电流等级◎派生代号(J交流Z直流S受动复位F高返回系数型) ○辅助规格代号(第一位暗示常开触点数,第二位暗示常闭触点数) ※TH为热带型10通用继电器的型号JT18-□◎/○JT通用继电器18设计序号□基本规格代号(第一位暗示常开触点数,第二位暗示常闭触点数) ◎派生代号(L欠电流继电器,不标时为电压继电器) ○作为延时继电器时,数字1,3,5暗示延时秒数11时间继电器的型号 1 JS7-□ A J继电器S时间7设计序号□基本规格代号A 结构设计稍有改动2 JS23-□/◎○JS时间继电器23设计序号□基本规格代号(第一位数暗示输出触点形式及组合,第二位数暗示延时范围1是0.2到30, 2是10到180) ◎装置方式代号(1暗示螺钉装置式,2暗示卡轨装置式) ○TH 暗示湿热带型3 JS20-□◎/○※JS时间继电器11设计序号□延时值(秒) ◎延时方式(D断电延时型,无字暗示通电延时型) ○整定方式(0无波段开关1有波段开关) ※结构特征代号(0装置式1面板式2外接式3装置式带瞬间触点4面板式带瞬间触点5带外接式瞬间触点)12热继电器的型号1 JR□-◎/○D J继电器R热□设计序号◎额定电流○极数D带断相呵护2 JR20-□◎/○JR热继电器20设计序号□基本规格代号◎特征代号(D带断相呵护L单独装置式Z与交流接触器组合接线装置式W带专用配套电流互感器) ○热元件编号13熔断器的型号1 R□◎○-※/＃R熔断器□形式C瓷插式Z螺旋式M无添料式T有添料式S快速Z自复式◎设计序号○结构改型代号※熔断器额定电流＃熔体额定电流2 R□◎-○R熔断器□C瓷插式L螺旋式M无添料封闭式T有添料封闭式◎设计序号○额定电流14低压断路器的型号DZ20□-◎○/※＃＄DZ塑壳式断路器20设计序号□额定极限短路分断能力级别代号Y一般型J较高型G最高型◎壳架等级额定电流○操纵机构代号(无字暗示手柄操纵,P暗示电动机操纵) ※极数＃脱扣器形式＄用途代号(无字暗示配电用,2暗示呵护电动机用15凸轮控制器的型号KT□-◎○/※KT凸轮控制器□设计序号○额定电流※线路特征代号16FX2N系列基本单元型号FX2N-□◎M○-※FX2N系列名称□◎输入输出电数M基本单元(模块区分) ○输出形式（R继电器输出S三端双向晶闸管开关输出T晶闸管输出）※其他区分低压电器产品有多种多样的结构和用途，分歧类型的产品有分歧的型号暗示方法。
