煤矿安全监控系统的防雷措施
煤矿安全监控要点
1、编制采区设计、采掘作业规程时，必须对安全监控、人员位置监测、有线调度通信设备的种类、数量和位置，信号、通信、电源线缆的敷设，安全监控系统的断电区域等做出明确规定，绘制安全监控布置图和断电控制图、人员位置监测系统图、井下通信系统图，并及时更新。
每3个月对安全监控、人员位置监测等数据进行备份，备份的数据介质保存时间应当不少于2年。
图纸、技术资料的保存时间应当不少于2年。
录音应当保存3个月以上。
2、矿用有线调度通信电缆必须专用。
严禁安全监控系统与图像监视系统共用同一芯光纤。
矿井安全监控系统主干线缆应当分设两条，从不同的井筒或者一个井筒保持一定间距的不同位置进入井下。
设备应当满足电磁兼容要求。
系统必须具有防雷电保护，入井线缆的入井口处必须具有防雷措施。
系统必须连续运行。
电网停电后，备用电源应当能保持系统连续工作时间不小于2h。
监控网络应当通过网络安全设备与其他网络互通互联。
安全监控和人员位置监测系统主机及联网主机应当双机热备份，连续运行。
当工作主机发生故障时，备份主机应当在5min内自动投入工作。
当系统显示井下某一区域瓦斯超限并有可能波及其他区域时，矿井有关人员应当按瓦斯事故应急救援预案切断瓦斯可能波及区域的电源。
安全监控和人员位置监测系统显示和控制终端、有线调度通信系统调度台必须设置在矿调度室，全面反映监控信息。
矿调度室必须24h有监控人员值班。
3、安全监控设备必须具有故障闭锁功能。
当与闭锁控制有关的设备未投入正常运行或者故障时，必须切断该监控设备所监控区域的全部非本质安全型电气设备的电源并闭锁；当与闭锁控制有关的设备工作正常并稳定运行后，自动解锁。
安全监控系统必须具备甲烷电闭锁和风电闭锁功能。
当主机或者系统线缆发生故障时，必须保证实现甲烷电闭锁和风电闭锁的全部功能。
系统必须具有断电、馈电状态监测和报警功能。
4、安全监控设备的供电电源必须取自被控开关的电源侧或者专用电源，严禁接在被控开关的负荷侧。
煤矿行业视频监控系统技术设计方案
矿井安全生产监控案例
监控范围
矿井内部的生产作业情况，包 括矿井各出入口、主要生产设
备、井下作业面等。
监控功能
实时监测矿井内的气体浓度、 温度、湿度、光照等参数，同 时对矿井内的作业情况进行实 时监测，如发现异常情况及时
报警。
技术特点
采用高清晰度摄像头，能够适 应矿井内的恶劣环境，具备防
爆、防水、防尘等功能。
报警联动功能
报警预设
可预设报警区域和报警类型，联动报警处理 模块进行处理。
报警推送
一旦发生报警事件，系统自动推送报警信息至用户 手机或电脑。
报警联动录像
报警发生时，系统自动进行录像，为事后调 查提供证据。
用户权限管理功能
用户注册
支持新增、删除和修改用户信 息，并进行权限分配。
多级权限管理
设定不同级别用户的权限，确 保系统的安全性和稳定性。
02
在设备配置方面，应考虑到设备的端口数量、传输速率、背板带宽等因素，以 满足监控系统的需求。
03
在连接方式上，可采用光纤连接，以提高传输速度和稳定性。同时，应合理规 划光纤路径，避免出现过多的光纤弯折和连接头，以保证系统的可靠性。
05
视频监控系统安全防护设计
系统安全防护方案
防火墙和入侵检测系统
煤矿行业视频监控系统技术设计 方案
xx年xx月xx日
目 录
• 方案设计概述 • 视频监控系统技术平台设计 • 视频监控系统功能设计 • 视频监控系统网络拓扑结构设计 • 视频监控系统安全防护设计 • 煤矿行业视频监控系统应用案例分享
01
方案设计概述
背景介绍
煤矿行业的生产过程特点
煤炭资源开采、运输、储存等环节的复杂性，需要实时监控 和预警。
安全技术之对付矿井雷电的措施
避雷带
在矿井口上方安装避雷带 ，通过多点接地的方式将 雷电电流引入地下，避免 雷电对矿井的影响。
避雷器
在矿井供电系统中安装避 雷器，防止雷电侵入供电 线路，保障矿井供电安全 。
电入侵。
设备损坏
矿井内的设备，如电机、变压器等 ，可能因长时间使用或维护不当而 损坏，无法正常工作，增加了雷电 事故的风险。
人员疏忽
矿工在作业时可能没有意识到雷电 的危险，或者没有采取必要的防护 措施，导致事故的发生。
02
矿井雷电防护措施
安装避雷设施
01
雷针 ，引导雷电放电，避免雷 电直接击中矿井口或矿井 内部。
安全技术之对付矿井雷电的 措施
汇报人： 2023-12-12
目录
• 矿井雷电危害及原因 • 矿井雷电防护措施 • 矿井雷电应急措施 • 矿井员工安全培训 • 安全责任落实
01
矿井雷电危害及原因
雷电对矿井的危害
直接雷击
雷电波侵入
矿井设施、设备和人员都可能直接受 到雷电的袭击，导致设备损坏和人员 伤亡。
雷电放电时产生的冲击电压和电磁脉 冲可能通过输电线路、通信线路等进 入矿井，对设备和人员造成威胁。
感应雷击
雷电放电时产生的静电和电磁脉冲可 能引起感应电流，对矿井内的金属设 备和人员造成伤害。
矿井雷电事故原因
缺乏防雷设施
一些矿井可能没有安装必要的防 雷设施，或者防雷设施不符合规 范要求，导致无法有效地防止雷
煤矿防雷应急预案
煤矿防雷应急预案一、预案目的与原则本预案旨在明确煤矿在遭遇雷电灾害时的应急响应措施，确保人员安全、减少财产损失。
在编制和实施预案时，应坚持“安全第一、预防为主”的原则，并结合实际情况，科学、合理地安排各项应急措施。
二、组织机构与职责成立煤矿防雷应急领导小组，由矿长担任组长，各相关部门负责人为成员。
领导小组负责统筹协调全矿防雷应急工作，明确各部门职责，确保预案的顺利执行。
三、预警机制与信息传递建立健全雷电天气预警机制，与气象部门保持密切联系，及时获取天气变化信息。
一旦接到雷电预警，立即启动应急预案，并通过广播、电话、微信群等多种方式迅速传达给每一位矿工和工作人员。
四、防护措施与紧急疏散对矿区内的关键设施如变压器、配电室等进行特殊防护，安装避雷针和接地装置，确保电力系统的稳定运行。
在雷电来临前，组织人员对矿区进行全面检查，排除安全隐患。
一旦发生紧急情况，立即启动疏散程序，确保所有人员迅速撤离到安全区域。
五、应急救援与医疗救护配备必要的应急救援设备和物资，包括急救包、消防器材、移动照明设备等。
同时，建立医疗救护小组，负责伤员的初步救治和转移工作。
确保在雷电灾害发生时，能够及时有效地开展救援行动。
六、事后处理与评估改进灾害过后，组织力量对受影响区域进行清理和修复，尽快恢复正常生产秩序。
同时，对本次防雷应急工作进行总结评估，分析存在的问题和不足，不断完善预案内容，提高煤矿应对雷电灾害的能力。
七、培训与演练定期对煤矿员工进行防雷知识和应急技能的培训，提高员工的自我保护意识和应急处置能力。
每年至少组织一次防雷应急演练，检验预案的可行性和实效性，确保在真正的雷电灾害面前能够临危不乱，有序应对。
煤矿雨季三防安全技术措施
煤矿雨季三防安全技术措施煤矿作为一项危险性较高的行业，不仅在正常生产中需要高度重视安全问题，而且在雨季到来时更需要做好三防安全技术措施的准备工作。
下面将介绍煤矿雨季三防安全技术措施，以确保矿井的安全正常运行。
一、防止矿井涌水1.提前检查矿井排水设备：雨季来临前，必须对现有矿井排水设备进行检查，确保排水设备正常运行。
包括矿井排水井、排水泵、排水管道等。
对于损坏的设备要及时维修或更换，确保在雨季到来时排水能够正常进行。
2.加强巡查监测：雨季到来后，要加强对矿井的巡查监测工作，密切关注矿井的水位情况。
特别是在降雨过程中，要加强对井下水位的检测，一旦发现水位异常上涨，要立即采取相应措施，如增加排水量、加大排水泵功率等，以确保矿井不会发生涌水事故。
3.安排人员值班监控：在雨季期间，增加矿井的值班监控人员，并配备相应设备，如水位监测仪、泵站控制设备等。
及时发现矿井涌水的预兆，防止事故发生。
二、防止矿井输电线路事故1.定期检查维护输电线路：在雨季来临之前，对矿井的输电线路进行定期检查维护，确保线路设备的正常运行。
检查包括线路杆塔的稳固性、线路绝缘子的完好性、接地设施的良好性等。
发现问题要及时修复，确保线路不会因雨季而发生事故。
2.加强防雷措施：在煤矿区域常常伴有雷雨天气，因此要加强矿井的防雷措施。
包括安装避雷针、避雷网、雷电感应器等设备，保护线路设备不受雷击。
同时要进行规范的接地操作，确保线路良好接地，降低雷击风险。
3.建立预警机制：在雨季期间，建立线路事故的预警机制，及时监测线路设备的状况，并根据状况做出相应的措施，如提前疏散人员、切断电源、紧急修复等，以防止线路事故发生。
三、防止矿井火灾事故1.严格执行火灾防护制度：在雨季期间，要严格执行矿井的火灾防护制度。
包括加强巡检、矿井通风与排烟措施、备用电源设备的检查和维护等。
确保矿井设备完好，防止火灾事故的发生。
2.加强火源隔离：在雨季期间，要加强矿井内外火源的隔离，特别是在室外作业的煤尘堆场、矿石堆场等区域。
安全生产双重预防机制建设防雷内容
安全生产双重预防机制建设防雷内容
安全生产双重预防机制建设中的防雷内容主要包括以下几个方面：
1. 风险辨识与评估：通过科学的方法和工具，对企业的生产设施、设备、人员、制度等方面进行全面的风险辨识与评估，识别出可能存在的雷电风险。
2. 制定防范措施：根据辨识与评估结果，制定相应的雷电防范措施，包括安装防雷设施、制定应急预案、培训员工等。
3. 隐患排查治理：定期对防雷设施进行隐患排查，及时发现并处理存在的隐患，确保防雷设施的完好有效。
4. 应急管理：建立雷电应急预案，定期进行演练，提高企业在遭遇雷电灾害时的应对能力。
5. 宣传教育：加强员工对雷电灾害的认知和防范意识，提高员工的安全意识和自我保护能力。
通过以上措施，可以有效地降低企业遭受雷电灾害的风险，保障企业的安全生产。
同时，双重预防机制建设中的防雷内容也需要注重系统性、全面性和科学性，不断完善和改进防范措施，确保企业的安全生产得到持续保障。
煤矿安全监测监控系统管理制度
煤矿安全监测监控系统管理制度第一节总则第一条为了更进一步加强我矿安全监测监控系统的安全、稳定运行，充分有效发挥矿井安全监控系统的作用，确保监测数据准确可靠，保障矿井安全生产，根据《煤矿安全规程》、集团公司相关规定以及上级有关文件精神及有关标准的要求，结合我矿实际情况，编制本管理办法。
第二节监测监控系统管理制度第一条安全监测监控系统的使用必须符合《煤矿安全规程》、《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029-2007标准）中的规定。
第二条安全监测监控系统必须24h运行。
接入安全监测监控系统的各类传感器应符合AQ6201-2006和AQ1029-2007规定，稳定性不小于15天。
第三条信息化队维护人员负责安全监测监控设备的安装、调校、拆除、日常维护和管理工作。
第四条井下采、掘工作面监测设备的使用、悬挂、移动由现场施工的采、掘区队负责，信息化队负责监督和管理。
如传感器发生异常或故障，该传感器控制区域内的施工单位应立即停止作业，并与信息化队联系，信息化队指定相关责任人进行处理，待处理正常后方可恢复施工作业。
第五条对需要经常移动的传感器、电缆，须由采、掘区队按规定移动，跟班副队长监督执行，严禁擅自停用。
工作面所设各类监测设备及电缆等均由所在单位的区队长、班组长负责管理、使用，如有损坏应及时向信息化队汇报，信息化队要做好记录并及时通知相关人员现场处理。
对于设备、缆线保护不到位、故意破坏、丢失和人为造成监测传感器监测数据失真，按矿《三违处罚管理办法》有关条款严肃处理。
第六条使用单位必须根据生产现场情况按标准悬挂，保证正常使用。
若不按规定移设和悬挂的，对使用单位当班现场负责人罚款100-500元。
移动传感器时必须轻拿轻放，不得随意拖拽、磕碰，防止造成误报警或传感器的损坏；使用中的传感器应经常擦拭，清除外表积尘，保持清洁，避免因积尘而影响检测的准确性；因灭尘洒水淋湿传感器，必须及时擦干；若传感器检测误差超过规定允许值，应及时通知信息化队进行更换；人为因素造成传感器误报警或传感器损坏的，一次对责任单位罚款200-2000元，对使损坏的设备由责任单位照价赔偿，并落实责任到人。
小屯煤矿安全监测监控系统防雷设计与实施方案
在交换机信号线接 口处加装信号防雷器 ， 目的是 防止雷 电 流通过信号线传导至交换机将其破坏 ， 信号防雷器设计方 案如
图 ４所 示 。
机 １台、 井下大分站 １ 台、 甲烷传感器 ５台、 开停传感器 ２台） ， 直接经济损失 ７ １ ２ ０ ０ 元 。为 了确保矿井 的安全生产 ， 主要进行
成破坏 ， 设 计 示 意 图如 图 ３所 示 。
１ ２ ８
内其他设备机壳相 连。在 室外泥 土区域挖坑埋 机房专 用碳合
ｓ ｎ ｅ Ｊ ｔ ｖ ｕ Ｆ ｅ ： ． 量 坌 堑 羞
金接地体 ， 设 计地 阻 １ Ｑ。此 目的是能让雷 电浪涌 、 静电经过均 压环等 电位 并通 过 接地 网泻 流 到大地 而不 对设 备 造成 破坏 。
１ ． １ ． ２ 信 号部 分 防护 设 计
在调度室端的信号控制线接入处用信号 防雷器来保护 ， 目 的是防止雷 电通过信号控制线传到监控室损坏 控制线路 ， 交换
机 信 号 防雷 设 计 如 图 ２所示 。
备都可起到防雷防浪涌保护作用 ， 为矿 区电气 系统的安全运作
提供 了保 障 。 接地 也 是 相 当 重 要 的一 个 环 节 ， 良好 的 接 地 是 防雷 器 起 作 用 的 重要 保 障 。监 测 监控 系统 是 监 控 智 能化 的 核 心 ， 其 防 雷 接
耋 主 坌 堑 ！ ｓ ｈ ｅ ｊ ｖ ｕ Ｆ ｅ ｎ ×
小 屯 煤 矿 安全 监测 监 控 系 统 防雷 设 计 与实施 方案
任 延川 万 余
（ 兖 矿贵州 能化有 限公 司 ， 贵州 贵 阳 ５ ５ ０ ０ ８ １ ） 摘 要： 鉴 于有效 地 防止雷击对 电气设 备所 产生 的危害 以保证 设备 正 常运行 是煤 矿 安全 生产 的前 提 ， 现 以小 屯煤 矿 安全 监测 监 控 系
煤矿安全监测监控系统设计方案
煤矿安全监测监控系统设计方案一、引言二、系统总体设计（一）设计目标本系统的设计目标是实现对煤矿井下环境参数（如瓦斯浓度、一氧化碳浓度、温度、湿度、风速等）、设备运行状态（如通风机、提升机、采煤机等）的实时监测和监控，及时发现异常情况并报警，为煤矿安全生产提供可靠的技术支持。
（二）系统组成煤矿安全监测监控系统主要由传感器、分站、传输网络、中心站等部分组成。
1、传感器传感器负责采集煤矿井下的各种环境参数和设备运行状态信息，如瓦斯传感器、一氧化碳传感器、温度传感器、湿度传感器、风速传感器、设备开停传感器等。
2、分站分站接收传感器采集的信息，并进行处理和转换，然后通过传输网络将数据上传至中心站。
3、传输网络传输网络用于实现分站与中心站之间的数据传输，可采用有线传输（如电缆、光缆）或无线传输（如 Zigbee、WiFi 等）方式。
4、中心站中心站是整个系统的核心，负责接收、处理、存储和显示监测数据，并对异常情况进行报警和控制。
（三）系统工作原理传感器将采集到的环境参数和设备运行状态信息转换为电信号，经分站处理后通过传输网络发送至中心站。
中心站对接收的数据进行分析和处理，当监测数据超过设定的阈值时，系统发出声光报警，并采取相应的控制措施，如控制通风机加大风量、停止设备运行等。
三、传感器选型与布置（一）传感器选型根据煤矿井下的实际情况和监测要求，选择合适的传感器类型和型号。
传感器应具有高精度、高可靠性、稳定性好、响应时间短等特点。
1、瓦斯传感器选用催化燃烧式或红外式瓦斯传感器，测量范围为 0～4%CH₄，精度不低于 01%CH₄。
2、一氧化碳传感器选用电化学式一氧化碳传感器，测量范围为 0～1000ppm，精度不低于 1ppm。
3、温度传感器选用热电偶式或热电阻式温度传感器，测量范围为 0～100℃，精度不低于 05℃。
4、湿度传感器选用电容式或电阻式湿度传感器，测量范围为 0～100%RH，精度不低于 3%RH。
煤矿安全监控要点

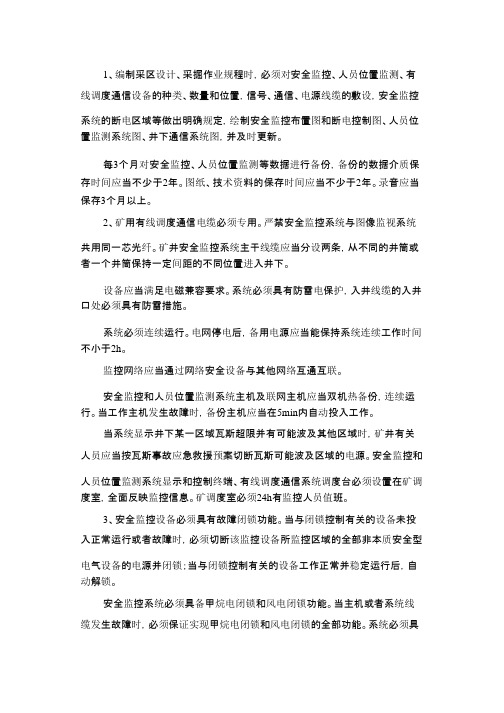

1、编制采区设计、采掘作业规程时，必须对安全监控、人员位置监测、有线调度通信设备的种类、数量和位置，信号、通信、电源线缆的敷设，安全监控系统的断电区域等做出明确规定，绘制安全监控布置图和断电控制图、人员位置监测系统图、井下通信系统图，并及时更新。
每3个月对安全监控、人员位置监测等数据进行备份，备份的数据介质保存时间应当不少于2年。
图纸、技术资料的保存时间应当不少于2年。
录音应当保存3个月以上。
2、矿用有线调度通信电缆必须专用。
严禁安全监控系统与图像监视系统共用同一芯光纤。
矿井安全监控系统主干线缆应当分设两条，从不同的井筒或者一个井筒保持一定间距的不同位置进入井下。
设备应当满足电磁兼容要求。
系统必须具有防雷电保护，入井线缆的入井口处必须具有防雷措施。
系统必须连续运行。
电网停电后，备用电源应当能保持系统连续工作时间不小于2h。
监控网络应当通过网络安全设备与其他网络互通互联。
安全监控和人员位置监测系统主机及联网主机应当双机热备份，连续运行。
当工作主机发生故障时，备份主机应当在5min内自动投入工作。
当系统显示井下某一区域瓦斯超限并有可能波及其他区域时，矿井有关人员应当按瓦斯事故应急救援预案切断瓦斯可能波及区域的电源。
安全监控和人员位置监测系统显示和控制终端、有线调度通信系统调度台必须设置在矿调度室，全面反映监控信息。
矿调度室必须24h有监控人员值班。
3、安全监控设备必须具有故障闭锁功能。
当与闭锁控制有关的设备未投入正常运行或者故障时，必须切断该监控设备所监控区域的全部非本质安全型电气设备的电源并闭锁；当与闭锁控制有关的设备工作正常并稳定运行后，自动解锁。
安全监控系统必须具备甲烷电闭锁和风电闭锁功能。
当主机或者系统线缆发生故障时，必须保证实现甲烷电闭锁和风电闭锁的全部功能。
系统必须具有断电、馈电状态监测和报警功能。
4、安全监控设备的供电电源必须取自被控开关的电源侧或者专用电源，严禁接在被控开关的负荷侧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤矿安全监控系统的防雷措施
随着我国煤炭产业的发展，煤矿安全事故频频发生，成为一个急需解决的问题。
市场上出现了各种类型的煤矿安全监控系统，煤矿安全监控系统在煤矿中扮演着越来越重要的角色，因为它可以实时监控矿井内的情况，从而提醒矿工和管理人员做出必要的措施，保障矿工的安全。
然而，在使用煤矿安全监控系统时，防雷措施显得尤为重要，下面我们详细谈一下煤矿安全监控系统的防雷措施。
首先，煤矿安全监控系统需要从设备层面进行防雷措施。
在选择煤矿安全监控系统时，应保证系统设备具有防雷性能，系统设备应符合行业标准，尽量采用国产高端设备。
保证系统设备的稳定工作，同时及时检查设备是否存在异常情况，如异常即时报修，避免因为设备损坏而导致的人员伤亡和损失。
其次，煤矿安全监控系统需要对矿井进行防雷措施。
在实施防雷措施的过程中，可以根据矿井的结构和地理位置等特点，针对性地实施防雷措施。
在高压带电电缆的安装过程中，应注意电缆的保护，加强接地措施，防止在雷电激发下电缆绝缘损坏引起事故。
同时，对矿井的入口和出口等要设立防雷装置，防止雷击直接侵入矿井内部，这样可以减少雷击引发的爆炸事故。
最后，煤矿安全监控系统的人员需要进行防雷措施。
在进行系统操作和维护时，应注意防雷举措，比如在操作煤矿安全
监控系统时，需要及时切断设备电源，并在周边区域设置防雷设施，避免雷击损坏设备或因人员被雷击而引起的人员伤亡。
总之，煤矿安全监控系统的防雷措施十分重要，只有确保了煤矿的安全，才能更好地保障煤炭产业发展和国家的安全。
因此，在煤矿安全监控系统的选型、设备安装、电阻抗检测、接地系统和电缆线路安装等方面，都要从防雷的角度去思考问题，加强煤矿安全监控系统的防雷管理和应急响应能力。
只有这样，才能有效遏制煤矿事故，保障国家经济安全和社会稳定。
