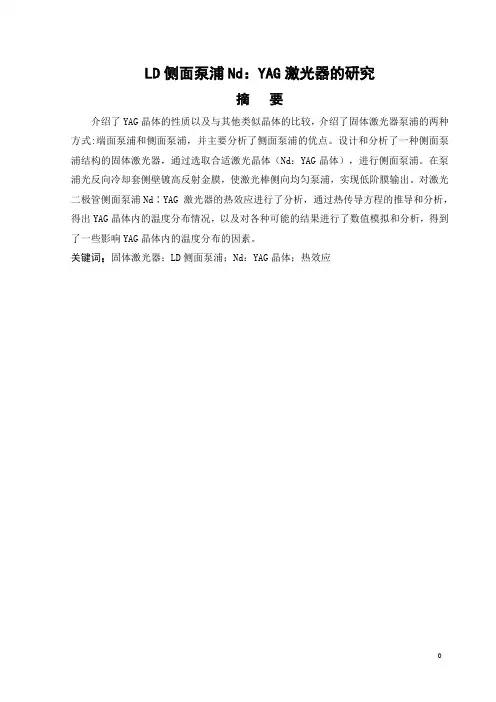

LD侧面泵浦Nd：YAG激光器的研究摘要介绍了YAG晶体的性质以及与其他类似晶体的比较，介绍了固体激光器泵浦的两种方式:端面泵浦和侧面泵浦，并主要分析了侧面泵浦的优点。
设计和分析了一种侧面泵浦结构的固体激光器，通过选取合适激光晶体（Nd：YAG晶体），进行侧面泵浦。
在泵浦光反向冷却套侧壁镀高反射金膜，使激光棒侧向均匀泵浦，实现低阶膜输出。
对激光二极管侧面泵浦Nd∶YAG 激光器的热效应进行了分析，通过热传导方程的推导和分析，得出YAG晶体内的温度分布情况，以及对各种可能的结果进行了数值模拟和分析，得到了一些影响YAG晶体内的温度分布的因素。
关键词：固体激光器；LD侧面泵浦；Nd：YAG晶体；热效应The Study on LD Side-pumped Nd：YAG LaserAbstractDescribed the nature of the YAG crystal and other similar comparison of crystal, introduced a solid-state laser pumped in two ways: end-pumped and side-pumped. And the main analysis of the advantages is on side-pumped. Design and analyse a side-pumped solid-state laser. By choosing a suitable laser crystal (Nd: YAG crystal), For side-pumped. In the reverse cooling pump sets highly reflective gold-plated wall membrane, So that the lateral uniformity of the laser rod pumped to achieve low film output. Of the laser diode side-pumped Nd: YAG laser thermal effects are analyzed. Heat conduction equation through the derivation and analysis within the YAG crystal temperature distribution, As well as the range of possible outcomes of a numerical simulation and analysis, have been some impact on the temperature inside the YAG crystal is a factor.Key words：solid state laser ; LD side-pump; Nd：YAG crystal；Thermal effect目录摘要 0ABSTRACT (1)1 绪论 (2)2 激光器 (3)2.1激光器简介 (3)2.1.1 什么是激光器 (3)2.1.2 激光器工作原理 (4)2.1.3 激光工作物质 (4)2.1.4 激励(泵浦)系统 (4)2.1.5 光学共振腔 (5)2．2固体激光器 (5)2.2.1 什么是固体激光器 (5)2.2.2 Nd:YAG晶体 (5)2.2.3 ND：YAG激光器 (7)2.3LD泵浦固体激光器 (7)2.3.1 LD泵浦固体激光器的优点 (7)2.3.2 侧面泵浦 (8)2.3.3 LD泵浦固体激光器的发展状况 (9)3 LD侧面泵浦ND：YAG激光器 (10)3.1LD侧面泵浦N D:YAG激光器的设计与分析 (10)3.1.1 阵列管泵浦源结构分析 (10)3.1.2 激光晶体棒选取 (10)3.1.3 聚光结构设计 (11)3.2模拟分析与推导 (12)3.2.1 泵浦高斯光强修正 (12)3.2.2 热传导方程与温度场 (13)3.2.3 激光棒内的温度分布 (13)3.2.4 激光棒内的热应力和热应力双折射 (14)3.3讨论 (17)4 总结 (18)致谢 (18)参考文献 (19)1 绪论世界上第一个激光器的成功演示距今已经40多年了。
LD泵浦NdYVO4 Cr4+YAG被动调Q激光特性研究
LD泵浦Nd:YVO4 /Cr4+:YAG被动调Q激光特性研究光信息科学与技术专业指导教师摘要：半导体激光(LD)泵浦的固体激光器具有全固化、体积小、泵浦效率高等特点，在激光通讯、遥感探测、工业加工、军事、医疗等领域有着广泛的应用前景，受到人们极大的关注。
使用连续激光二极管泵浦Nd：YVO4晶体，得到1064nm 的连续红外激光输出，在激光谐振腔中加入慢饱和吸收晶体Cr4+：YAG，得到了调Q脉冲激光输出，从实验上得到了泵浦功率、Cr4+：YAG小信号透过率以及输出镜透过率对输出脉冲特别是脉冲宽度的影响，并通过数值求解速率方程对实验结果进行了理论分析，实验结果与理论模拟基本相符。
关键词：LD 泵浦；Nd∶YVO4；Cr4+∶YAG；被动调Q；脉冲宽度Characteristic of a laser diode pumped passively Q switched Nd:YVO4laser with Cr4+:YAG saturable absorberStudent majoring in optics information science and technologyHeng SunTutor Xiuqin YangAbstract：Laser-diode (LD) Pumped solid-state laser has wide applications in the fields such as laser telecommunication ,remote-sensing detection ,industry and military as wellashealthduetoitsadvantagessuchasallsolidstate,high pump efficiency,smallvolumeandlonglongevity,andhasbeen ing continuous laser diode pumped Nd: YVO4crystalgets 1064 nm infrared laser outputcontinuously.Then addingslow saturable absorbercrystals Cr4 + : YAG in the laser cavity to obtain the output of theQ-switched pulse laser. Study the influence of the pump power, output transmission and cavity length to the output pulse in particularthe influence of pulse width from experiments.Through the numerical solution of rate equation to carry on the theoretical analysis with the result of the experiment and thenumericalsolutionsoftheequationsagreewiththeexperimentalresults.Keywords:LDpumped;Nd: YVO4; Cr4+:YAG; passively Q switched;pulse width第一章前言自上世纪六十年代世界上首台激光器发明以来，各类激光器和激光技术得到了迅速的发展，其中固体激光器的发展尤为突出。
LD泵浦高功率高斜效率Nd_YVO4声光调Q激光器
at d ifferen t ou tpu t coupler tran s m ittance 图 3 不同透过率下 , 脉冲宽度与重复频率的关系
differen t ou tpu t coup ler trans m ittance 图 4 不同透过率下 , 峰值功率和重复频率的关系
此外, 即使在相同的泵浦和谐振腔结构下 , 由于不同的输出镜透过率影响了谐振腔的能量存储与提取 , 导 [ 11 12] 致激光晶体热效应产生差别, 从而对激光器输出光束质量会产生一定影响 。实验测量了输出光束的光束 质量, 在透过率较低情况下 ( T = 25 % , T = 30 % ) , 调 Q 后的光束质量因子 M 因子反而比连续时大。原因是在 输出耦合率较低时, 对激光棒内存储的能量提取不够, 导致热效应加剧, 因此输出光束质量变差。综合考虑后 实验中选取透过率为 35% 的输出耦合镜。图 5为泵浦电流 56 A 下时调 Q 状态下脉冲宽度和平均功率与重复 频率的关系。从图中可以看出 , 随着脉冲重复频率的提高, 平均输出功率增大, 脉冲宽度增加。
Fig . 1 E xperi m en tal schem at ic of the LD end pump ed Q sw itched N d: Y VO4 laser 图 1 LD 端面泵浦的 N d : YV O4 声光调 Q 激光器实验装置图
由光纤输出的泵浦光经过放大率为 1 3的耦合系统后, 入射至尺寸为 3 mm 3 mm 15 mm 的 a 轴切割 3+ 双端键合 Nd : YVO4 晶体内。 N d : YVO4 晶体两端分别是长度 1 . 5 mm 的无掺杂晶体 , 中部 Nd 离子掺杂原子 分数为 0 . 25 % 。晶体两端镀对 1 064 nm 和 808 n m 的双色增透膜 , 侧面用铟箔包裹, 置于循环水冷却的紫铜
高重复频率LD侧面泵浦Nd_YAG电光调Q激光器
第23卷增刊光电工程V o l123, Sup. 1996年12月Op to2E lectron ic Engineering D ec,1996 高重复频率LD侧面泵浦N d∶YA G电光调Q激光器Ξ王卫民 杨成龙 陈津燕 唐 淳杨森林 廖银燕 邵英斌(中国工程物理研究院流体物理研究所,成都,610003)吕百达 蔡邦维(四川联合大学激光物理与化学研究所,成都,610064)摘要 文中介绍二极管激光侧泵浦Q开关激光器,激光介质是N d∶YA板条,几何尺寸为20.3mm×5mm×2.5mm,二极管激光与板条之间用柱透镜耦合,激光谐振腔为平凹腔,输出镜曲率半径为1m,透光率T=0.33。
用KD★P电光Q开关,得到输出脉宽为12.7n s、单脉冲能量1.97m J的激光,光束质量M2x=2.69、M2y=1.87,重复频率98H z。
主题词 Q开关激光器,二极管泵浦,二极管激光器。
H igh Repetition Ra te LD Side-Pu m ped Nd∶YAGElectro-Optic Q-Sw itched La serW ang W e i m i n,Yang Chenglong,Chen J i nyan,Tang Chun,Yang Sen l i n,L i ao Y i nyan,Shao Y i ngb i n(Institu te of F lu id P hy sics,Ch ina A cad e m y ofE ng ineering P hy sics,Cheng d u,610003)L u Ba ida,Ca i Bangwe i(Institu te of laser P hy sics and Che m istry,S ichuan U n ion U n iversity,Cheng d u,610064)Abstract A di ode laser side2pum ped N d∶YA G Q2s w itched laser is p resen ted inthe pap er.T he laser m edium is N d∶YA G slab.T he slab size is20.3mm×5mm×2.5mm.A cylindrical rod len s is u sed as coup ler betw een the LD and the N d∶YA GΞ该课题得到国家高技术863资助。
LD泵浦声光调Q Nd∶YAG激光扫描除锈机制
Ｋｅｙ ｗｏｒｄｓ：ｅｎｅｒｇｙ ｄｅｎｓｉｔｙ；ｓｃａｎｎｉｎｇ ｔｈｒｅｅ—ｌａｙｅｒ ｍｏｄｅｌ；ｌａｓｅｒ ｔｅｃｈｎｏｌｏｇｙ ；ｌａｓｅｒ ｒｅｍｏｖａｌ
激 光 清洗作 为一 种 型 的表 面 清 洗 技 术 ，具 有 无 机械 接触 、无基 底损 伤 、选 择 性 清洗 及绿 色 环 保等 优 点 ，在文 物保 护 、光 电子元 器 件制 备 和 轮胎 模 具 清 洗 等领 域应 用 广 泛 ．其 清 洗 机 制 的研 究 和成 品设 备
新 枝 、 新 工 艺
清 洗 世 界
Ｃｌｅａｎｉｎｇ Ｗ ｏｒｌｄ
第 ３４卷 第 期 ２０１８年 ５月
文章 编 号 ：１６７１—８９０９（２０１８）０５－００３７—０５
ＬＤ 泵 浦 声 光 调 Ｑ Ｎｄ：ＹＡＧ
激 光 扫 描 除 锈 机 制
王 欢 ，茼诗 洁 ，刘 丽飒 ，王钰 培 ，石 家榕 ，宋 峰
单 次激光 扫描 可 以清除 约 ５ ｎｍ 的铁 锈 ；当剩余铁锈 的厚度 小 于 ５ ｎｍ 时，激光 能量到 达铁基 底 ， 除 锈 机 制 由烧 蚀 效 应 变 为 振 动 效 应 。 模 拟 实 验 验 证 了 激 光 除 锈 的 三 层 模 型 ：烧 蚀 去 除 层 、振 动
去 除层 （＜５ ｎｍ左 右 ）和铁 基 底层 。
为 了进 一 步 研 究 除锈 过 程 中的 机制 ，我 们 利用 ｌ ０６４ ｎｍ 声光 调 Ｑ Ｎｄ：ＹＡＧ激 光 器 进 行 除 锈 实验 ， 确定 了在锈 层 ２０ ｎｌＹｌ时 除锈 效果 最 优 的激 光能 量 密 度 ，该 条件 下 既 能 清 除 铁 锈 、又 不 损 伤 基 底 。 同 时 ， 利用 ＡＮＳＹＳ分 析 了激 光 扫 描 过 程 中 的铁 锈 和 基 底 的最 大温 升 ，提 ｝｝｛了激 光除锈 的扫 描 ｊ层模 型 。
LDA 侧面泵浦 Nd YAG激光器的热效应分析
第19卷 第2期强激光与粒子束Vol.19,No.2 2007年2月H IGH POWER L ASER AND PAR TICL E B EAMS Feb.,2007 文章编号: 100124322(2007)022*******LDA侧面泵浦Nd:YAG激光器的热效应分析3岱 钦1,2, 李新忠1,2, 王希军1(1.中国科学院长春光学精密机械与物理研究所应用光学国家重点实验室,长春130031; 2.中国科学院研究生院,北京100039) 摘 要: 在高斯光强近似下对泵浦LD光强分布模型进行修正,建立了LDA侧面泵浦固体激光介质内热源分布的数值模型。
用有限元法计算模拟了三角均匀分布侧面泵浦结构激光棒瞬态温升过程及稳态温度分布情况。
讨论比较了泵浦源的高斯强度近似和均匀强度近似下激光棒内温度分布情况,并对激光棒的类热透镜的焦距进行实验测量。
实验和数值计算说明了LDA泵浦结构和冷却场的非均匀分布使实际温度场偏离均匀泵浦时的二次曲线分布模型,激光晶体热效应产生的类透镜会聚作用的不对称导致了激光器输出光束质量在x,y方向上的不同。
关键词: 半导体泵浦固体激光器; 温度场; 热效应; 数值模型; 有限元法 中图分类号: TN248.1 文献标识码: A 全固体激光器的应用不仅要求固体激光器具有高的激光输出功率,还要求激光具有较高的光束质量。
由于泵浦光场分布和冷却液体的共同作用,使激光晶体内产生的温度场经常是非均匀分布的。
由此产生的晶体热作用对激光光束质量的影响较大,因此,激光器的热效应控制是提高高功率固体激光器光束质量的重要手段之一[125]。
由于激光二极管阵列(LDA)泵浦与灯泵浦在结构以及光强分布上的差异,泵浦光在介质横截面内产生的温度分布不同[627]。
激光器运转时,泵浦光场分布不均匀和激光棒冷却不均匀等原因导致激光棒内部形成非对称温度梯度分布,进而产生热畸变或类热透镜效应,使振荡的激光束的光束质量变差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LD侧面泵浦Nd∶YAG高重频电光调Q激光器毛鑫;沈兆国;付洁;唐刚锋;羊毅;程建新【摘要】To acquire high efficiency middle wave infrared(MWIR) laser of 3 μm~5μm,the high repetition rate driving electro-optic Q-switched synchronization technology and LD side-pumped technology were used to get high repetition rate laser output with 1.06 μm narrowwidth.Periodically poled lithium tantalate (PPLT) was pumped to achieve high-power MWIR laser output of 3 μm ~5 μm.As the input current was 20 A and the Q-switched frequency was 10kHz, the 1.06 μm laser with 15 W power was obtained.After pumping PPLT by the laser, the 3.9 μm laser with maximum power of 2.6 W was got.The conversion efficiency from 1.06 μm to 3.9 μm was 17.3%.Experiment results indicate that the high repetition rate driving e-lectro-optical Q-switched technology and LD side-pumped technology can be used to obtain high-repetition narrow-width 1.06 μm polarized laser, and pumping PPLT can obtain high-power high-efficiency 3.9 μm MWIR laser.%为了获得高效率3 μm～5 μm中红外激光输出,利用电光调Q晶体RbTiOPO4(RTP),通过高重复频率驱动调Q同步技术和LD侧面泵浦技术,获得高重频窄脉宽1.06 μm激光输出,泵浦非线性晶体周期极化钽酸锂(PPLT)进行频率变换,实现高功率3μm～5 μm中红外激光输出.在电源输入电流20 A、调Q 驱动频率10 kHz的条件下,获得15W的1.06 μm激光.利用该1.06μm激光泵浦PPLT获得最高功率为2.6W的3.9 μm中红外激光,1.06μm到3.9μm的转化效率为17.3％.实验结果表明:通过高重频电光调Q技术和LD侧面泵浦技术,可以实现高重频窄脉宽1.06 μm偏振光输出,泵浦PPLT可获得高功率高效率3.9 μm中红外激光输出.【期刊名称】《应用光学》【年(卷),期】2013(034)002【总页数】4页(P355-358)【关键词】电光调Q;光参量振荡器;中红外【作者】毛鑫;沈兆国;付洁;唐刚锋;羊毅;程建新【作者单位】中航工业洛阳电光设备研究所,河南洛阳471009;中航工业洛阳电光设备研究所,河南洛阳471009;中航工业洛阳电光设备研究所,河南洛阳471009;中航工业洛阳电光设备研究所,河南洛阳471009;中航工业洛阳电光设备研究所,河南洛阳471009;中航工业洛阳电光设备研究所,河南洛阳471009【正文语种】中文【中图分类】TN242引言半导体激光器泵浦的固体激光器（LDPSSL，简称全固态激光器）具有转换效率高、体积小、质量轻、寿命长等优点，与非线性光学频率变换技术相结合可实现更广波段的运转。
为了获得较高的频率变换效率，需要利用高重复频率调Q技术（被动调Q、机械调Q、声光调Q和电光调Q）实现高重复频率和窄脉宽激光输出，这种激光可用于激光光电对抗、激光雷达、远程激光测距等领域［1－5］。
由于被动调Q温度特性比较敏感，重复频率不可控，目前在高功率高重频激光器中较少采用。
机械调Q噪声大，寿命短，也较少应用。
声光调Q和电光调Q均可以实现高重频激光输出，但是声光调Q晶体一般需要较大体积的冷却系统，不利于工程化。
电光调Q方式可以实现高重频窄脉宽激光输出，非常有利于非线性频率变换以及工程化应用［6－8］。
本文采用RTP作为电光晶体，对LD连续泵浦的Nd∶YAG进行电光调Q，实现高重频窄脉宽1.06μm激光输出，泵浦PPLT获得较高转化效率的3.9μm激光输出。
1 LD侧面泵浦Nd∶YAG电光调Q 1.06μm激光器试验研究试验装置如图1所示。
激光器采用传统平－平腔结构，M1为1.06μm全反镜，M2为1.064μm激光输出镜，透过率T＝35%，M1、M2构成1.064 μm激光谐振腔，腔长L＝230mm。
激光增益介质为Nd∶YAG，直径3mm，长65mm，两端面镀对1.064μm高透的介质膜以减少激光振荡损耗。
泵浦源采用目前比较成熟的半导体激光侧面泵浦连续输出模块，阵列电源所使用的最大输出电流为20A，电压15V。
腔内利用2个RTP电光晶体正交放置，以达到关断高功率激光的效果。
两电光晶体通过驱动电源实现调Q，获得窄脉冲激光输出。
驱动电源采用同一触发控制，可以实现同步调制。
冷却系统采用专用的激光冷却机，对泵浦模块进行循环液体（蒸馏水）冷却，实验过程中精确控制Nd∶YAG的温度，冷却水温设置在25℃。
液体冷却方式能够对高功率泵浦所造成激光晶体废热起到有效的散热作用，可以提高激光器输出功率的稳定性和光束质量。
图1 LD侧面泵浦Nd∶YAG电光调Q激光器试验装置图Fig.1 Experiment setup of LD pumped Nd∶YAG electro-optical Q-switched laser在电源输入电流20A、调Q驱动频率10kHz条件下，获得1.06μm静态激光的最高输出功率为28W，动态15W，脉冲宽度80ns。
1.06μm输出功率和电流的关系曲线如图2所示。
图2 1.06μm输出功率和电流关系Fig.2 Relation between 1.06μm outputpower and input current2 RTP电光晶体理论分析2.1 双RTP晶体补偿自然双折射图3为2块RTP电光晶体正交放置补偿自然双折射的原理图。
2块晶体均垂直主轴切割，光束沿y方向传播，通光长度为L，在晶体的z方向加电场，电极间距为d。
放在晶体前端的偏振片的偏振方向与z轴成45°［9－10］。
图3 双RTP晶体补偿自然双折射原理图Fig.3 Birefringence compensated double-crystal design for RTP线偏振光通过第一块RTP晶体后的相位延迟为通过第2块RTP后，相位延迟为式中：L、L＊分别为第1块RTP和第2块RTP的长度；nz、nx、n＊z、n＊x分别为第1块和第2块RTP 2个方向的折射率；rc1、r＊c2分别为第1块和第2块RTP的有效电光系数；d为晶体截面尺寸。
当2块RTP的折射率、尺寸、电光系数完全相同时，光通过2块正交放置的RTP晶体后总相位延迟为从（3）式可以看出，当2块相同的RTP晶体正交放置时，自然双折射部分相互抵消，双折射效应得到了很好的补偿。
2.2 RTP晶体正交放置时工作电压的计算令（3）式中Δδ＝π，可得到半波电压的表达式：将λ＝1 064nm，nz＝1.85，rc＝23.6pm／V，d＝8mm，Lz＝12mm代入（4）式，计算得双RTP晶体正交使用时半波电压Vπ＝2 372.6V。
3 1.06μm高重频泵浦PPLT光参量试验研究3.1 1.06μm高重频泵浦中红外激光器试验装置目前，一般采用高重频声光调Q激光器泵浦PPLT晶体，这类激光器输出脉宽一般大于150 ns。
并且采用Nd∶YAG晶体时，输出光为非偏振态，不利于光参量频率的转化。
在腔外加起偏器获得线偏振光时激光能量约衰减一半。
如果在腔内加起偏器，在高功率连续泵浦情况下，腔内热畸变严重，输出功率急剧降低，而且输出光斑不均匀，同样不利于光参量运转［9－10］。
本试验采用在腔内加入起偏器的方法输出偏振光，选择合适的泵浦功率，输出脉宽达到80ns，同时光束质量较好，有利于频率变换。
目前PPLT晶体厚度一般为0.5mm～1.0mm，宽度可以做到10mm，使用大光斑进行晶体泵浦，难以完全吸收，需将光斑聚焦到200μm～300μm以获得中红外激光输出。
试验采用的聚焦透镜焦距为200mm。
图4 3.9μm光参量振荡器实验装置图Fig.4 Experiment setup of 3.9μm OPO图4 为电光调Q Nd∶YAG 1.064μm激光抽运的外腔式PPLT-OPO产生3.9μm激光的试验装置图。
PPLT尺寸为1mm×10mm×40mm，极化周期约为29μm。
采用1.064μm激光抽运时，该周期的PPLT晶体输出的中红外激光波长为3.9μm，相应的信号光波长为1.46μm。
在图1的基础上增加了OPO装置，图中M3为中红外输入镜（1.06μm 高透，1.4μm～1.6μm 和3.7μm～4.0μm激光全反），M4为中红外输出镜（1.06μm与1.4μm～1.6μm全反，3.7μm～4.0 μm激光高透）。
3.2 1.06μm高重频泵浦中红外激光器试验结果分析经过PPLT-OPO频率变换技术实现3.9μm激光输出，采用外腔频率变换，在电源输入电流20 A、调Q驱动频率10kHz的条件下，获得3.9μm激光的最高输出功率为2.6W，1.06μm到3.9 μm的转化效率为17.3%。
3.9μm输出能量与注入电流关系如图5所示。
由图5可以看出，随着注入电流的增大，3.9μm激光的输出功率线性增加。
图5 3.9μm输出能量与注入电压关系Fig.5 Relationship between 3.9μm output power and input current4 结论利用RTP电光调Q方式获得高功率1.06 μm激光输出。
将该1.06μm激光作为泵浦源，采用外腔式OPO对非线性晶体PPLT进行频率变换，获得高重复频率、高功率3.9μm激光输出。
在电源输入电流20A，调Q驱动频率10kHz的条件下，获得3.9μm激光的最高输出功率为2.6 W，1.06μm到3.9μm转化效率为17.3%。
