SoidWorks 2009教程课件
合集下载
Solidworks工程图学习讲义ppt课件
24
位置交替视图
看到启始位置和末始位置的极限状态
25
爆炸视图
•于组合件中产生爆炸视图及爆炸引线 •产生具有爆炸状态之工程图
26
添加注解
注解类型 在Solidworks中，可以使用多种类型的注解。工程图中最常见的注
解是注释，它是一种典型的包含文字的注解。大多数注解包括文件、 引线、箭头并包含一些特殊符号。也可以通过自定义“块”来创建需 要的注解符号。
2、命名视图 工程视图的默认名称反映了它们创建的方式，如：模型视图名称“工程视 图1”，局部视图“局部视图A”等。
3、辅助视图 类似于投影视图，但它是垂于现有视图中一条参考边线的展开视图。用
户选择的参考边线，可以是零件中的一条边、侧影轮廓线、轴线或草图 直线。 4、剖面视图
可以通过定义视图中的剖切线“剖开”视图，从而建立一个新的视图。 可以是单一直线剖面，也可以是阶梯剖切线形成的阶梯剖面。 5、局部视图
3
设置工程图选项
工程图的常规设置， 建议用默认。
4
设置视图显示选项
工程图的显示样式， 可根据出不同标准的 图纸来适当选用。
5
设置自动插入选项
模型视图插入工程图中时， 可自动产生的符号注释。
6
设置字体
工程图中所有尺寸、 注释文字的大小以及字形
7
设置局部和剖面字体
剖切视图类型的标准
8
图纸属性
51
打印参数设定
52
二维零件工程图转换到三维模型
• 输入DWG至零件 • 修补草图 • 2D视图投影 • 草图对正 • 草图循环选择 • 2D伸长及除料
53
谢谢
54
工程图中会使用到许多专用术 语，这些术语包括：图纸、图纸 格式、和视图。
位置交替视图
看到启始位置和末始位置的极限状态
25
爆炸视图
•于组合件中产生爆炸视图及爆炸引线 •产生具有爆炸状态之工程图
26
添加注解
注解类型 在Solidworks中，可以使用多种类型的注解。工程图中最常见的注
解是注释，它是一种典型的包含文字的注解。大多数注解包括文件、 引线、箭头并包含一些特殊符号。也可以通过自定义“块”来创建需 要的注解符号。
2、命名视图 工程视图的默认名称反映了它们创建的方式，如：模型视图名称“工程视 图1”，局部视图“局部视图A”等。
3、辅助视图 类似于投影视图，但它是垂于现有视图中一条参考边线的展开视图。用
户选择的参考边线，可以是零件中的一条边、侧影轮廓线、轴线或草图 直线。 4、剖面视图
可以通过定义视图中的剖切线“剖开”视图，从而建立一个新的视图。 可以是单一直线剖面，也可以是阶梯剖切线形成的阶梯剖面。 5、局部视图
3
设置工程图选项
工程图的常规设置， 建议用默认。
4
设置视图显示选项
工程图的显示样式， 可根据出不同标准的 图纸来适当选用。
5
设置自动插入选项
模型视图插入工程图中时， 可自动产生的符号注释。
6
设置字体
工程图中所有尺寸、 注释文字的大小以及字形
7
设置局部和剖面字体
剖切视图类型的标准
8
图纸属性
51
打印参数设定
52
二维零件工程图转换到三维模型
• 输入DWG至零件 • 修补草图 • 2D视图投影 • 草图对正 • 草图循环选择 • 2D伸长及除料
53
谢谢
54
工程图中会使用到许多专用术 语，这些术语包括：图纸、图纸 格式、和视图。
solidworks入门教程课件
§1-2 Solidworks 入门实例
一、建立简单零件模型
4.标注尺寸
单击【草图】工具栏上的【智能尺寸】按钮 ，进行 尺寸标注，当一个尺寸标注后，弹出【修改】对话框， 在对话框中输入修改后的尺寸，逐一标注需要标注的尺 寸，完成草图绘制。
§1-2 Solidworks 入门实例
一、建立简单零件模型
§1-2 Solidworks 入门实例
二、修改模型
2.编辑特征
① 在特征管理器中单击特征，从弹出的快捷工具栏中选择 【编辑特征】命令，在弹出的“拉伸”属性管理器中编辑 当前特征，这时可以重新定义所选特征的有关参数。
③ 单击【标准】工具栏 的【重建模型】按钮，重 新建立模型。
也可以仿 照编辑草图尺 寸的方法，编 辑特征尺寸。
§1-1 Solidworks 简介
三、SolidWorks2008的用户界面
3. 开启用户界面 选择对话框中的【零件】图标 ，单击【确
定】。
标题栏
下拉式菜单 标准工具栏 CommandManager的工具栏
标
准
视
选择对话框中注的释【管理零器件】图标 ，单击【确定】。
图 工
（DimXpertManger）
§1-3 Solidworks 基本操作
五、窗口控制和模型显示类型
绘图区顶部的【视图】快捷工具栏中的各项命令 进行窗口显示方式的控制和操作。
§1-4 SolidWorks 工作环境设置
一、系统选项
选择下拉式菜单【工具】︱【选项】命令，或单 击【标准】工具栏的【选项】按钮 ，弹出【系统选 项】对话框，切换到【系统选项】选项卡 。
§1-1 Solidworks 简介
三、SolidWorks2008的用户界面
solidworks总结课件
样条曲线
椭圆
部分椭圆
单击【草图】工具栏中的【部分椭圆】按钮 ，或者单击【工 具】→【草图绘制实体】→【部分椭圆】菜单项，然后根据 提示分别指定圆心、两个轴端点和椭圆终点，最终的椭圆是 第二个轴端点和终点之间的部分
草图实体
抛物线
单击【草图】工具栏中的【抛物线】按钮 ，或者单击【工 具】→【草图绘制实体】→【抛物线】菜单项，然后分别 指定抛物线中心点、焦距点和抛物线的起始点，以及终止 点 单击【草图】工具栏中的【多边形】按钮 ，或者单击【工 具】→【草图绘制实体】→【多边形】菜单项，然后根据 提示指定多边形的中心，拖动鼠标确定多边形内切圆和外 切圆半径 单击【草图】工具栏中的【点】按钮 ，或者单击【工具】 →【草图绘制实体】→【点】菜单项，然后根据提示在绘 图区域单击鼠标左键确定点的位置
圆角特征
第3章练习
第3章练习
第3章练习
T=20
第4章
铸件或锻件建模
第4章内容要点
• 打开一个 SolidWorks 零件并保存文件 • 在系统提供的基准面或者模型的平面上绘制草图 • 使用视图显示和修改命令 • 通过标注尺寸和运用几何关系来建立完全定义的草图 • 通过拉伸建立基体和凸台特征 • 通过拉伸建立切除特征 • 复制和粘贴特征 • 建立等半径圆角 • 编辑特征的定义和参数并重建模型 • 使用【成形到下一面】和【两侧对称】终止条件来体现设 计意图 • 在草图中使用【对称】功能
基本知识
SolidWorks 软件介绍
SolidWorks是由美国SolidWorks公司开发的三维机 械设计CAD软件，自1995年问世以来，以其性能优 异、易学易用和技术创新三大特点闻名。
设计意图
特征影响设计意图
SolidWorks教程简单易学 ppt课件
（2）完全定义
所有实体的位置都用尺寸或约束完全地描述出 来。在一个详细说明的草绘中，所有的实体都是 黑色的
（3）过定义
图的尺寸或约束之间有冲突，其实体是红色的
ppt课件
15
六、 草图几何关系
草图有自动几何关 系和手动添加几何 关系二种。
ppt课件
16
第三节 草图绘制 • 一、调用草图绘制工具方法 • 1、单击工具栏中要使用工具的图标按钮。

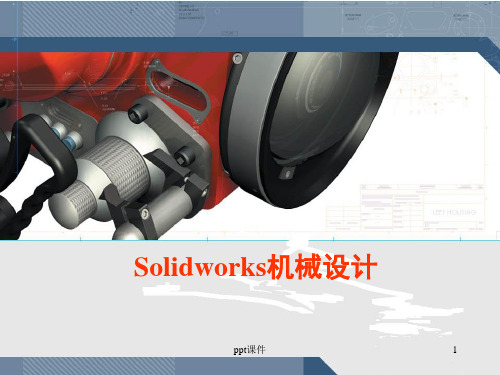

Solidworks机械设计
ppt课件
1
课程学时分配
课程内容
第一章 草图设计 第二章 零件设计 第三章 装配体设计 第四章 国标工程图 实验一：草图设计 实验二：拉伸、旋转、扫描、放样四种建模方式 实验三：阵列、抽壳、筋特征及系列零件设计 实验四：曲柄滑块装配体实验 实验五：工程图 合计
ppt课件
ppt课件
24
• ⑶ 延伸实体
• 延伸实体工具可将草图实体直线、中心线或圆弧 等延长到指定的元素。
ppt课件
25
• 6. 镜向
• 镜向实体工具用来将草图的一部分按对称性复制 到另一侧，镜向直线的端点、圆弧的圆心之间有 一一对应关系，如果更改被镜向的实体，则其镜 向图像也会随之更改 。
ppt课件
26
ppt课件
45
习题 7
利用直线工具绘制下列草图
ppt课件
46
习题 8
ppt课件
47
习题 9
ppt课件
48
习题 10
本例主要学习利用添加几何关系及辅助点绘图
ppt课件
49
习题 11
• 本例主要学习3D草图绘制
ppt课件
50
第二章 零件设计
本章用6个课时的时间， 主要讲解建模基本特征草 图及方法。
所有实体的位置都用尺寸或约束完全地描述出 来。在一个详细说明的草绘中，所有的实体都是 黑色的
（3）过定义
图的尺寸或约束之间有冲突，其实体是红色的
ppt课件
15
六、 草图几何关系
草图有自动几何关 系和手动添加几何 关系二种。
ppt课件
16
第三节 草图绘制 • 一、调用草图绘制工具方法 • 1、单击工具栏中要使用工具的图标按钮。
Solidworks机械设计
ppt课件
1
课程学时分配
课程内容
第一章 草图设计 第二章 零件设计 第三章 装配体设计 第四章 国标工程图 实验一：草图设计 实验二：拉伸、旋转、扫描、放样四种建模方式 实验三：阵列、抽壳、筋特征及系列零件设计 实验四：曲柄滑块装配体实验 实验五：工程图 合计
ppt课件
ppt课件
24
• ⑶ 延伸实体
• 延伸实体工具可将草图实体直线、中心线或圆弧 等延长到指定的元素。
ppt课件
25
• 6. 镜向
• 镜向实体工具用来将草图的一部分按对称性复制 到另一侧，镜向直线的端点、圆弧的圆心之间有 一一对应关系，如果更改被镜向的实体，则其镜 向图像也会随之更改 。
ppt课件
26
ppt课件
45
习题 7
利用直线工具绘制下列草图
ppt课件
46
习题 8
ppt课件
47
习题 9
ppt课件
48
习题 10
本例主要学习利用添加几何关系及辅助点绘图
ppt课件
49
习题 11
• 本例主要学习3D草图绘制
ppt课件
50
第二章 零件设计
本章用6个课时的时间， 主要讲解建模基本特征草 图及方法。
SolidWorks 快速入门PPT课件
程序，或利用支撑软件进行二次开发形成的程序，应用软件的功能和质量直接影响 CAD系统的功能和质量。
第8页/共21页
（2）流行CAD系统技术特点
CAD软件大致可分为高端UNIX工作站CAD系统，中端Windows微机CAD系统 和低端二维微机CAD系统等三类。
（1）高端UINX工作站CAD系统——Pro/E
课程介绍
• 课程性质：设计类课程
• 课程任务：掌握辅助设计工具
• 学习方法：学练结合、因用而学
• 课程内容：
教学内容
教学学时 上机学时
概述
2学时
2学时
第1章 零件参数化设计 6学时
6学时
第2章 虚拟装配设计
4学时
4学时
第3章 工程图
4学时
4学时
第4章 高效工具
2学时
2学时
第5章 CAE应用
4学时
4学时
第17页/共21页
4、三维模型建立方法
（a）体素法 实体模型通过连接基本体素（如长方体、球体、
圆柱体、圆锥体等）来构造。连接操作有：加（并）； 减（差）；相交（交）；补充造型（补）。它们被称 为布尔操作或者集合运算。
（b）扫描法（Sweeping） 原理是：生成一个2D轮廓，再沿某一导向曲线
进行三维扩展或通过某一平面绕一预先定义好的轴旋 转，形成3D实体。2D轮廓是用二维CAD系统所提供 的功能产生的，并被作为扫描操作的基础
第一，设计者即要有理论知识，又要熟悉车间和加工设备。
第二，要培养自身的一系列的能力，如：学习能力、思维能 力、创新能力、推 理能力。
第三，要提高计算机应用水平。
第四，要明确三维设计的目的。
第五，要有扎实的实践基础。
第8页/共21页
（2）流行CAD系统技术特点
CAD软件大致可分为高端UNIX工作站CAD系统，中端Windows微机CAD系统 和低端二维微机CAD系统等三类。
（1）高端UINX工作站CAD系统——Pro/E
课程介绍
• 课程性质：设计类课程
• 课程任务：掌握辅助设计工具
• 学习方法：学练结合、因用而学
• 课程内容：
教学内容
教学学时 上机学时
概述
2学时
2学时
第1章 零件参数化设计 6学时
6学时
第2章 虚拟装配设计
4学时
4学时
第3章 工程图
4学时
4学时
第4章 高效工具
2学时
2学时
第5章 CAE应用
4学时
4学时
第17页/共21页
4、三维模型建立方法
（a）体素法 实体模型通过连接基本体素（如长方体、球体、
圆柱体、圆锥体等）来构造。连接操作有：加（并）； 减（差）；相交（交）；补充造型（补）。它们被称 为布尔操作或者集合运算。
（b）扫描法（Sweeping） 原理是：生成一个2D轮廓，再沿某一导向曲线
进行三维扩展或通过某一平面绕一预先定义好的轴旋 转，形成3D实体。2D轮廓是用二维CAD系统所提供 的功能产生的，并被作为扫描操作的基础
第一，设计者即要有理论知识，又要熟悉车间和加工设备。
第二，要培养自身的一系列的能力，如：学习能力、思维能 力、创新能力、推 理能力。
第三，要提高计算机应用水平。
第四，要明确三维设计的目的。
第五，要有扎实的实践基础。
solidworks 实例绘图教程PPT学习课件
1.1 概述
1.1.1 背景
SolidWorks采用的是智能化的参变量式设计理念以及 Microsoft Windows 图形化用户界面，具有表现卓越的几 何造型和分析功能，操作灵活，运行速度快，设计过程 简单、便捷，被业界称为“三维机械设计方案的领先 者”，受到广大用户的青睐，在机械制图和结构设计领 域已经成为三维CAD设计的主流软件。利用SolidWorks， 设计师和工程师们可以更有效地为产品建模以及模拟整 个工程系统，加速产品的设计和生产周期，从而完成更 加富有创意的产品制造。
1
1.1.2 主要设计特点
SolidWorks是一款参变量式CAD设计软件。所谓参变量 式设计，是将零件尺寸的设计用参数描述，并在设计修 改的过程中通过修改参数的数值改变零件的外形。 SolidWorks中的参数不仅代表了设计对象的相关外观尺 寸，并且具有实质上的物理意义。例如，可以将系统参 数（如体积、表面积、重心、三维坐标等）或者用户自 己按照设计流程需求所定义的用户定义参数（如密度、 厚度等具有设计意义的物理量或者字符）加入到设计构 思中以表达设计思想。
11概述111背景solidworks采用的是智能化的参变量式设计理念以及microsoftwindows图形化用户界面具有表现卓越的几何造型和分析功能操作灵活运行速度快设计过程简单便捷被业界称为三维机械设计方案的领先者受到广大用户的青睐在机械制图和结构设计领域已经成为三维cad设计的主流软件
第1章 SolidWorks基础知识
2、多学，在学solidworks的过程中，要不断的学习其他 相关联的知识，如制图，CAD/CAE/CAM原理方面的书， 对掌握Solidworks非常有益。
3、勤上网，多交流。比如加入QQ群，聊天室，浏览 SolidWorks技术论坛，很多困难都可以迎刃而解。
1.1.1 背景
SolidWorks采用的是智能化的参变量式设计理念以及 Microsoft Windows 图形化用户界面，具有表现卓越的几 何造型和分析功能，操作灵活，运行速度快，设计过程 简单、便捷，被业界称为“三维机械设计方案的领先 者”，受到广大用户的青睐，在机械制图和结构设计领 域已经成为三维CAD设计的主流软件。利用SolidWorks， 设计师和工程师们可以更有效地为产品建模以及模拟整 个工程系统，加速产品的设计和生产周期，从而完成更 加富有创意的产品制造。
1
1.1.2 主要设计特点
SolidWorks是一款参变量式CAD设计软件。所谓参变量 式设计，是将零件尺寸的设计用参数描述，并在设计修 改的过程中通过修改参数的数值改变零件的外形。 SolidWorks中的参数不仅代表了设计对象的相关外观尺 寸，并且具有实质上的物理意义。例如，可以将系统参 数（如体积、表面积、重心、三维坐标等）或者用户自 己按照设计流程需求所定义的用户定义参数（如密度、 厚度等具有设计意义的物理量或者字符）加入到设计构 思中以表达设计思想。
11概述111背景solidworks采用的是智能化的参变量式设计理念以及microsoftwindows图形化用户界面具有表现卓越的几何造型和分析功能操作灵活运行速度快设计过程简单便捷被业界称为三维机械设计方案的领先者受到广大用户的青睐在机械制图和结构设计领域已经成为三维cad设计的主流软件
第1章 SolidWorks基础知识
2、多学，在学solidworks的过程中，要不断的学习其他 相关联的知识，如制图，CAD/CAE/CAM原理方面的书， 对掌握Solidworks非常有益。
3、勤上网，多交流。比如加入QQ群，聊天室，浏览 SolidWorks技术论坛，很多困难都可以迎刃而解。
solidworks2009教程
Solidworks 2009教程导言Solidworks是一款非常流行的三维计算机辅助设计（CAD）软件，它提供了强大的工具和功能，用于创建和编辑机械零件、装配和工程图纸。
本教程将向您介绍Solidworks 2009的基础知识和主要功能，帮助您快速上手使用这个软件。
安装和启动Solidworks 2009在开始使用Solidworks 2009之前，您需要进行软件的安装和启动。
安装Solidworks 20091.下载Solidworks 2009安装程序。
2.运行安装程序并按照提示完成安装过程。
3.在安装过程中，选择您想要安装的组件和语言选项。
4.完成安装后，您可以启动Solidworks 2009。
启动Solidworks 20091.双击桌面上的Solidworks 2009图标，或者从开始菜单中找到Solidworks 2009并单击它。
2.如果这是您第一次启动Solidworks 2009，系统将要求您输入许可证信息。
3.输入许可证信息后，Solidworks 2009将启动，并显示起始界面。
Solidworks 2009界面概览在开始使用Solidworks 2009之前，让我们先了解一下它的界面。
Solidworks 2009界面Solidworks 2009界面1.菜单栏：包含各种命令和功能。
2.工具栏：提供了常用工具和命令的快捷访问按钮。
3.特征栏：用于创建和编辑对象的特征。
4.显示视图栏：用于控制和切换不同的视图模式。
5.属性管理器：显示和编辑对象的属性和参数。
6.图形区域：用于显示和编辑对象的三维图形内容。
创建和编辑零件在Solidworks 2009中，您可以使用各种工具和命令来创建和编辑机械零件。
创建零件要创建零件，请按照以下步骤进行操作：1.点击菜单栏中的“文件”选项，并选择“新建”。
2.在新建对话框中，选择“零件”选项，并点击“确定”。
3.在图形区域中，绘制零件的轮廓和特征。
SolidWorks基础教程(很全面)课件
Solidworks机械设计
SolidWorks基础教程(很全面)
课程学时分配
课程内容
第一章 草图设计 第二章 零件设计 第三章 装配体设计 第四章 国标工程图 实验一：草图设计 实验二：拉伸、旋转、扫描、放样四种建模方式 实验三：阵列、抽壳、筋特征及系列零件设计 实验四：曲柄滑块装配体实验 实验五：工程图 合计
SolidWorks基础教程(很全面)
• ⑵ 强劲剪裁 • 在绘图区中，按下鼠标左键并移动光标，使其通过
欲删除的线段，光标通过的部分则被剪裁。 • 在“强劲剪裁”工具激活时，在图形区单击左键选取
实体，移动鼠标可延伸或缩短实体。
SolidWorks基础教程(很全面)
• ⑶ 延伸实体 • 延伸实体工具可将草图实体直线、中心线或圆弧等
延长到指定的元素。
SolidWorks基础教程(很全面)
• 6. 镜向 • 镜向实体工具用来将草图的一部分按对称性复制到
另一侧，镜向直线的端点、圆弧的圆心之间有一一 对应关系，如果更改被镜向的实体，则其镜向图像 也会随之更改 。
SolidWorks基础教程(很全面)
• 7. 草图阵列 • 草图阵列的功能是对草图中的局部结构进行复制，
倒角，通过单击草图工具栏中的【绘制圆角】或 【绘制倒角】按钮，或选择下拉菜单【工具】/ 【草图工具】/【圆角】（或【倒角】）命令， 系统会自动弹出其属性管理器。
SolidWorks基础教程(很全面)
• 5. 剪裁和延伸 • 剪裁实体和延伸实体工具侧重点有所不同，剪裁实
体是将草图中多余的草图实体剪掉，而延伸实体是 将草图实体延长。 • 通过单击草图工具栏中的【剪裁实体】按钮，弹出 “剪裁”属性管理器，分别有5种选项，它们是强劲 剪裁、边角、在内剪除、在外剪除、剪裁到最近端。 • ⑴ 剪裁到最近端
SolidWorks基础教程(很全面)
课程学时分配
课程内容
第一章 草图设计 第二章 零件设计 第三章 装配体设计 第四章 国标工程图 实验一：草图设计 实验二：拉伸、旋转、扫描、放样四种建模方式 实验三：阵列、抽壳、筋特征及系列零件设计 实验四：曲柄滑块装配体实验 实验五：工程图 合计
SolidWorks基础教程(很全面)
• ⑵ 强劲剪裁 • 在绘图区中，按下鼠标左键并移动光标，使其通过
欲删除的线段，光标通过的部分则被剪裁。 • 在“强劲剪裁”工具激活时，在图形区单击左键选取
实体，移动鼠标可延伸或缩短实体。
SolidWorks基础教程(很全面)
• ⑶ 延伸实体 • 延伸实体工具可将草图实体直线、中心线或圆弧等
延长到指定的元素。
SolidWorks基础教程(很全面)
• 6. 镜向 • 镜向实体工具用来将草图的一部分按对称性复制到
另一侧，镜向直线的端点、圆弧的圆心之间有一一 对应关系，如果更改被镜向的实体，则其镜向图像 也会随之更改 。
SolidWorks基础教程(很全面)
• 7. 草图阵列 • 草图阵列的功能是对草图中的局部结构进行复制，
倒角，通过单击草图工具栏中的【绘制圆角】或 【绘制倒角】按钮，或选择下拉菜单【工具】/ 【草图工具】/【圆角】（或【倒角】）命令， 系统会自动弹出其属性管理器。
SolidWorks基础教程(很全面)
• 5. 剪裁和延伸 • 剪裁实体和延伸实体工具侧重点有所不同，剪裁实
体是将草图中多余的草图实体剪掉，而延伸实体是 将草图实体延长。 • 通过单击草图工具栏中的【剪裁实体】按钮，弹出 “剪裁”属性管理器，分别有5种选项，它们是强劲 剪裁、边角、在内剪除、在外剪除、剪裁到最近端。 • ⑴ 剪裁到最近端
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章 第2章 第3章 第4章 第5章 第6章
《 SolidWorks 2009基础教程》
公司原来的投资商和股东，以当初一千三百万美元的风险投 资，获得了惊人的高额回报，创造了CAD行业的世界纪录。 并购后的SolidWork公司以原有品牌和团队继续独立运作， 不仅财力上得到了加强，市场定位也更加准确，已成为专门 致力于3D软件开发与实施的高素质的专业化公司。 SolidWorks三维设计软件已成为达索家族中最具竞争 力的CAD产品。近两年最新推出了SolidWorks 2008和 SolidWorks 2009，用户界面有了较大的改进，操作更加方 便，功能更加强大。 SolidWorks是世界上第一个基于Windows平台的优秀 三维设计软件。在开发、运作产品十多年的时间里，已经在 全球发行了总计50多万套软件，共获得二十多项国际大奖。 1999 年获得全球微型计算机平台CAD系统评比第一名； 2002年从众多著名的3D软件中脱颖而出，赢得美国 CADENCE权威杂志最佳编辑奖，从而成为三维设计软件快 速增长的领导者，是三维软件的第一品牌。
1.1 SolidWorks开发背景
制造业是一个国家重要的基础工业，是高新技术产业化 的载体，也是高新技术发展的动力，它担负着为国民经济部 门提供技术装备的任务，其发展水平反映了一个国家的综合 实力。目前市场经济全球化的直接后果是制造业市场竞争更 加激烈，表现为产品的更新换代加快、质量更好、价格更便 宜、服务更完善，迫使企业不断地追求T、C、S、Q。这就 要求企业尽可能快的响应市场变化，制造出满足用户各种要 求的产品。
第1章 第2章 第3章 第4章 第5章 第6章
《 SolidWorks 2009基础教程》
对于一个习惯于操作AutoCAD或CAXA的高手来说，如 果由于偶然的机会初识了三维CAD设计软件，一定会被它 那强大的威力所折服，迫切希望早日进入三维世界。可以肯 定，三维CAD软件取代二维CAD软件将是一个必然的趋势。 国际市场上流行的CAD设计软件分为高端、高中端、中 端和低端产品。高端产品主要运行于工作站上，其代表有法 国Dassault Systerms (达索)公司的CATIA(卡帝亚)、美国 UGS EDS公司的UG，功能强大，价位较高，适用于航空领 域、汽车领域、虚拟制造；中、高端产品是美国PTC公司的 Pro/Engineer，适合于通用机械的设计与制造、复杂曲面 的设计、数控加工控制，尤其是在我国的南方模具制造领域 得到了极为广泛的应用；中端产品有美国SolidWorks公司 的SolidWorks、达索公司的SolidEdge、美国Autodesk公 司的MDT、 Inventor、北航三维CAXA等，其中以
第1章 第2章 第3章 第4章 第5章 第6章
《 SolidWorks 2009基础教程》
在传统的设计中，设计师必须具有较强的三维空间想 象能力和二维表达能力。当接到一个新的零件设计任务时， 他的脑海中首先要构造出该零件的三维空间形状，然后按照 三视图的投影规律用二维图形将零件的三维形状表达出来。 为了统一、规范技术图纸，还须做一些硬性的规定，如一些 标准件规定画法、视图表达等。设计师在进行产品设计之前， 首先要学习许多人为的约定，如画法几何、机械制图标准等 等。 这就像正常人必须用哑语交流一样，花费了大量的时间 和精力用于图面表达上，从而限制了设计师的创造性思维。 自上世纪90年代起，国际CAD设计领域已逐渐转向三 维技术。近年来CAD的开发方向都是基于特征的三维参数 化设计软件。三维设计软件的出现使得产品的开发、设计工 作出现了质的飞跃。
第1章
第2章
第3章
第4章
第5章
第6章
《 SolidWorks 2009基础教程》
1.2 SolidWorks功能和特点
SolidWorks采用了参数化和特征造型技术，能方便地 创建任何复杂的实体、快捷的组成装配体、灵活地生成工程 图，并可以进行装配体干涉检查、碰撞检查、钣金设计、生 成爆炸图；利用SolidWorks插件还可以进行管道设计、工 程分析、高级渲染、数控加工等。可见，SolidWorks不只 是一个简单的三维建模工具，而是一套高度集成的CAD／ CAE／CAM一体化软件，是一个产品级的设计和制造系统， 为工程师提供了一个功能强大的模拟工作平台。
第1章 第2章 第3章 第4章 第5章 第6章
《 SolidWorks 2009基础教程》
（3）三个基本模块联动 SolidWorks具有三个功能强大的基本模块，即零件模 块、装配体模块和工程图模块，分别用于完成零件设计、装 配体设计和工程图设计。虽然这三个模块处于不同的工作环 境中，但依然保持了二维与三维几何数据的全相关性。 在任意一个模块中对设计所做的任何修改，都会自动地 反映到其它模块中，从而避免了对各模块的分别修改，大大 提高了设计效率。 （4）特征管理器（设计树） 设计师完成的二维CAD图纸，表现不出线条绘制的顺序、 文字标注的先后，不能反映设计师的操作过程。与之不同的 是，SolidWorks采用了特征管理器（设计树）技术，可以 详细地记录零件、装配体和工程图环境下的每一个操作步骤， 非常有利于设计师在设计过程中的修改与编辑。
第1章 第2章 第3章 第4章 第5章 第6章
《 SolidWorks 2009基础教程》
在美国，每500家招聘机械工程师的公司中，要求应聘 人员必须掌握SolidWorks软件技能的公司就占464家，包括 麻省理工学院（MIT）、斯坦福大学等著名大学已经把 SolidWorks列为制造专业学生的必修课。国内的一些大学 如清华大学、北京航空航天大学、北京理工大学、山东大学、 上海多数工科院校都开设了SolidWorks课程，相信在未来 的5～8年内，SolidWorks将会成为与当年的AutoCAD一样， 成为3D普及型主流软件乃至于CAD的行业标准。
第1章
走信息路 第2章 第3章
读北邮书第5章 第4章
第6章
《 SolidWorks 2009基础教程》
第一章 基础知识
第1章
第2章
第3章
第4章
第5章
第6章
SolidWorks 2009基础教程
《 SolidWorks 2009基础教程》
第一章 基础知识
1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9
第1章
第2章
第3章
第4章
第5章
第6章
《 SolidWorks 2009基础教程》
对于习惯了操作以绘图为主的二维CAD软件的设计师 来说，三维SolidWorks的功能和特点主要有以下几个方面： （1）参数化尺寸驱动 在二维CAD绘图过程中，绘制的图形形状决定了图形的 尺寸，即图形控制尺寸。当尺寸需要变动时，必须返回去对 图形进行修改，往往要将所有已画好的图形按照原来的绘图 过程从头来画，严重影响了新产品的开发速度。 SolidWorks采用的是参数化尺寸驱动建模技术，即尺 寸控制图形。当改变尺寸时，相应的模型、装配体、工程图 的形状和尺寸将随之变化而变化，非常有利于新产品在设计 阶段的反复修改。 （2）三维实体造型
第1章
第2章
第3章
第4章
第5章
第6章
《 SolidWorks 2009基础教程》
在传统的二维CAD设计过程中，设计师欲绘制一个复杂 的零件工程图，由于不可能一下子记住所有的设计细节，必 须经过三维→二维→三维→二维这样一个反复不断的过程， 时刻都要进行着投影关系的校正，这就使得设计师的工作十 分枯燥和乏味。 而SolidWorks进行设计工作时直接从三维空间开始， 设计师可以马上知道自己的操作会导致的零件形状。由于把 大量繁琐的投影工作让计算机来完成，设计师可以专注于零 件的功能和结构，工作过程轻松了许多，也增加了工作中的 趣味性。实体造型模型中包含精确的几何、质量等特性信息， 可以方便准确地计算零件或装配体的体积和重量，轻松地进 行零件模型之间的干涉检查。 在企业招投标过程中，生动逼真的机械产品三维动画不 仅便于交流与沟通，还展示了企业的研发手段与实力，宣传 了企业的自身形象。
第1章
第2章
第3章
第4章
第5章
第6章
《 SolidWorks 2009基础教程》
设计和制造始终是制造业中的核心工作。CAD/CAM软 件的开发应用,为产品的设计和制造过程提供了一个有效的、 强大的手段，极大地促进了制造业的进步，为制造业的快速 发展提供了有力的保证。自上世纪八十年代开始，我国设计 单位和个人或早或晚地采用了二维CAD技术，现已完全实 现了国家科委1985年提出的“甩图板”目标。在国内所有 的企业、研究所和高校，手工绘图只用于勾画方案草图。 通过二维CAD软件二十多年的应用实践，设计师都感受 到了二维CAD软件在提高绘图效率、改善图面质量和加强 图纸管理方面的卓越性能，但在提高设计质量、进行技术创 新方面并没有多大的改进，对设计师专业能力的要求一点也 没有降低，甚至解决不了复杂的投影、漏画图线、漏标尺寸 等问题。传统二维CAD主要用于代替手工绘图，确切地说， 只不过是一个高效的绘图工具而已。
《 SolidWorks 2009基础教程》
《SolidWorks 2009基础教程》
北京邮电大学出版社
第1章
第2章
第3章
第4章
第5章
第6章
SolidWorks 2009基础教程
《 SolidWorks 2009基础教程》
第一章 第二章 第三章 第四章 第五章 第六章
基础知识 草图绘制 特征造型 钣金 装配体 工程图
第1章
SolidWorks 开发背景 SolidWorks 功能和特点 SolidWorks 2009的安装和操作界面 SolidWorks 2009的环境设置 SolidWorks 2009的操作风格 设定文件模板 模型颜色 入门示例 小结 走信息路 第2章 第3章 读北邮书第5章 第4章
第6章
《 SolidWorks 2009基础教程》
公司原来的投资商和股东，以当初一千三百万美元的风险投 资，获得了惊人的高额回报，创造了CAD行业的世界纪录。 并购后的SolidWork公司以原有品牌和团队继续独立运作， 不仅财力上得到了加强，市场定位也更加准确，已成为专门 致力于3D软件开发与实施的高素质的专业化公司。 SolidWorks三维设计软件已成为达索家族中最具竞争 力的CAD产品。近两年最新推出了SolidWorks 2008和 SolidWorks 2009，用户界面有了较大的改进，操作更加方 便，功能更加强大。 SolidWorks是世界上第一个基于Windows平台的优秀 三维设计软件。在开发、运作产品十多年的时间里，已经在 全球发行了总计50多万套软件，共获得二十多项国际大奖。 1999 年获得全球微型计算机平台CAD系统评比第一名； 2002年从众多著名的3D软件中脱颖而出，赢得美国 CADENCE权威杂志最佳编辑奖，从而成为三维设计软件快 速增长的领导者，是三维软件的第一品牌。
1.1 SolidWorks开发背景
制造业是一个国家重要的基础工业，是高新技术产业化 的载体，也是高新技术发展的动力，它担负着为国民经济部 门提供技术装备的任务，其发展水平反映了一个国家的综合 实力。目前市场经济全球化的直接后果是制造业市场竞争更 加激烈，表现为产品的更新换代加快、质量更好、价格更便 宜、服务更完善，迫使企业不断地追求T、C、S、Q。这就 要求企业尽可能快的响应市场变化，制造出满足用户各种要 求的产品。
第1章 第2章 第3章 第4章 第5章 第6章
《 SolidWorks 2009基础教程》
对于一个习惯于操作AutoCAD或CAXA的高手来说，如 果由于偶然的机会初识了三维CAD设计软件，一定会被它 那强大的威力所折服，迫切希望早日进入三维世界。可以肯 定，三维CAD软件取代二维CAD软件将是一个必然的趋势。 国际市场上流行的CAD设计软件分为高端、高中端、中 端和低端产品。高端产品主要运行于工作站上，其代表有法 国Dassault Systerms (达索)公司的CATIA(卡帝亚)、美国 UGS EDS公司的UG，功能强大，价位较高，适用于航空领 域、汽车领域、虚拟制造；中、高端产品是美国PTC公司的 Pro/Engineer，适合于通用机械的设计与制造、复杂曲面 的设计、数控加工控制，尤其是在我国的南方模具制造领域 得到了极为广泛的应用；中端产品有美国SolidWorks公司 的SolidWorks、达索公司的SolidEdge、美国Autodesk公 司的MDT、 Inventor、北航三维CAXA等，其中以
第1章 第2章 第3章 第4章 第5章 第6章
《 SolidWorks 2009基础教程》
在传统的设计中，设计师必须具有较强的三维空间想 象能力和二维表达能力。当接到一个新的零件设计任务时， 他的脑海中首先要构造出该零件的三维空间形状，然后按照 三视图的投影规律用二维图形将零件的三维形状表达出来。 为了统一、规范技术图纸，还须做一些硬性的规定，如一些 标准件规定画法、视图表达等。设计师在进行产品设计之前， 首先要学习许多人为的约定，如画法几何、机械制图标准等 等。 这就像正常人必须用哑语交流一样，花费了大量的时间 和精力用于图面表达上，从而限制了设计师的创造性思维。 自上世纪90年代起，国际CAD设计领域已逐渐转向三 维技术。近年来CAD的开发方向都是基于特征的三维参数 化设计软件。三维设计软件的出现使得产品的开发、设计工 作出现了质的飞跃。
第1章
第2章
第3章
第4章
第5章
第6章
《 SolidWorks 2009基础教程》
1.2 SolidWorks功能和特点
SolidWorks采用了参数化和特征造型技术，能方便地 创建任何复杂的实体、快捷的组成装配体、灵活地生成工程 图，并可以进行装配体干涉检查、碰撞检查、钣金设计、生 成爆炸图；利用SolidWorks插件还可以进行管道设计、工 程分析、高级渲染、数控加工等。可见，SolidWorks不只 是一个简单的三维建模工具，而是一套高度集成的CAD／ CAE／CAM一体化软件，是一个产品级的设计和制造系统， 为工程师提供了一个功能强大的模拟工作平台。
第1章 第2章 第3章 第4章 第5章 第6章
《 SolidWorks 2009基础教程》
（3）三个基本模块联动 SolidWorks具有三个功能强大的基本模块，即零件模 块、装配体模块和工程图模块，分别用于完成零件设计、装 配体设计和工程图设计。虽然这三个模块处于不同的工作环 境中，但依然保持了二维与三维几何数据的全相关性。 在任意一个模块中对设计所做的任何修改，都会自动地 反映到其它模块中，从而避免了对各模块的分别修改，大大 提高了设计效率。 （4）特征管理器（设计树） 设计师完成的二维CAD图纸，表现不出线条绘制的顺序、 文字标注的先后，不能反映设计师的操作过程。与之不同的 是，SolidWorks采用了特征管理器（设计树）技术，可以 详细地记录零件、装配体和工程图环境下的每一个操作步骤， 非常有利于设计师在设计过程中的修改与编辑。
第1章 第2章 第3章 第4章 第5章 第6章
《 SolidWorks 2009基础教程》
在美国，每500家招聘机械工程师的公司中，要求应聘 人员必须掌握SolidWorks软件技能的公司就占464家，包括 麻省理工学院（MIT）、斯坦福大学等著名大学已经把 SolidWorks列为制造专业学生的必修课。国内的一些大学 如清华大学、北京航空航天大学、北京理工大学、山东大学、 上海多数工科院校都开设了SolidWorks课程，相信在未来 的5～8年内，SolidWorks将会成为与当年的AutoCAD一样， 成为3D普及型主流软件乃至于CAD的行业标准。
第1章
走信息路 第2章 第3章
读北邮书第5章 第4章
第6章
《 SolidWorks 2009基础教程》
第一章 基础知识
第1章
第2章
第3章
第4章
第5章
第6章
SolidWorks 2009基础教程
《 SolidWorks 2009基础教程》
第一章 基础知识
1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9
第1章
第2章
第3章
第4章
第5章
第6章
《 SolidWorks 2009基础教程》
对于习惯了操作以绘图为主的二维CAD软件的设计师 来说，三维SolidWorks的功能和特点主要有以下几个方面： （1）参数化尺寸驱动 在二维CAD绘图过程中，绘制的图形形状决定了图形的 尺寸，即图形控制尺寸。当尺寸需要变动时，必须返回去对 图形进行修改，往往要将所有已画好的图形按照原来的绘图 过程从头来画，严重影响了新产品的开发速度。 SolidWorks采用的是参数化尺寸驱动建模技术，即尺 寸控制图形。当改变尺寸时，相应的模型、装配体、工程图 的形状和尺寸将随之变化而变化，非常有利于新产品在设计 阶段的反复修改。 （2）三维实体造型
第1章
第2章
第3章
第4章
第5章
第6章
《 SolidWorks 2009基础教程》
在传统的二维CAD设计过程中，设计师欲绘制一个复杂 的零件工程图，由于不可能一下子记住所有的设计细节，必 须经过三维→二维→三维→二维这样一个反复不断的过程， 时刻都要进行着投影关系的校正，这就使得设计师的工作十 分枯燥和乏味。 而SolidWorks进行设计工作时直接从三维空间开始， 设计师可以马上知道自己的操作会导致的零件形状。由于把 大量繁琐的投影工作让计算机来完成，设计师可以专注于零 件的功能和结构，工作过程轻松了许多，也增加了工作中的 趣味性。实体造型模型中包含精确的几何、质量等特性信息， 可以方便准确地计算零件或装配体的体积和重量，轻松地进 行零件模型之间的干涉检查。 在企业招投标过程中，生动逼真的机械产品三维动画不 仅便于交流与沟通，还展示了企业的研发手段与实力，宣传 了企业的自身形象。
第1章
第2章
第3章
第4章
第5章
第6章
《 SolidWorks 2009基础教程》
设计和制造始终是制造业中的核心工作。CAD/CAM软 件的开发应用,为产品的设计和制造过程提供了一个有效的、 强大的手段，极大地促进了制造业的进步，为制造业的快速 发展提供了有力的保证。自上世纪八十年代开始，我国设计 单位和个人或早或晚地采用了二维CAD技术，现已完全实 现了国家科委1985年提出的“甩图板”目标。在国内所有 的企业、研究所和高校，手工绘图只用于勾画方案草图。 通过二维CAD软件二十多年的应用实践，设计师都感受 到了二维CAD软件在提高绘图效率、改善图面质量和加强 图纸管理方面的卓越性能，但在提高设计质量、进行技术创 新方面并没有多大的改进，对设计师专业能力的要求一点也 没有降低，甚至解决不了复杂的投影、漏画图线、漏标尺寸 等问题。传统二维CAD主要用于代替手工绘图，确切地说， 只不过是一个高效的绘图工具而已。
《 SolidWorks 2009基础教程》
《SolidWorks 2009基础教程》
北京邮电大学出版社
第1章
第2章
第3章
第4章
第5章
第6章
SolidWorks 2009基础教程
《 SolidWorks 2009基础教程》
第一章 第二章 第三章 第四章 第五章 第六章
基础知识 草图绘制 特征造型 钣金 装配体 工程图
第1章
SolidWorks 开发背景 SolidWorks 功能和特点 SolidWorks 2009的安装和操作界面 SolidWorks 2009的环境设置 SolidWorks 2009的操作风格 设定文件模板 模型颜色 入门示例 小结 走信息路 第2章 第3章 读北邮书第5章 第4章
第6章
