动环动力监测系统手册
动环监控软件操作手册
深圳市通讯威科技有限公司EP-MEVP SYSTEM动力环境集中监控系统安装使用说明书版本目录第一章软件的安装、卸载、升级软件安装对计算机的配置要求CPU 主频或以上内存最低要求256MB [推荐 512MB]硬盘系统驱动器上需要 100MB以上的可用空间显示 Super VGA (1024x768) 或更高分辨率的显示器（颜色设置为 256 色或更高）鼠标 Microsoft 鼠标或兼容的指点设备操作系统：Windows 2000Windows XPWindows 7 (管理员权限)Microsoft Windows Server 2003Microsoft Windows Server 2008软件的安装首先将光盘放入光驱，执行光盘目录【安装软件】里面的，系统会弹出安装界面（如下图）注意： Framework 软件包和中文语言包，是必需安装的。
如果不安装 .NET软件包，程序将无法正常运行。
如果您的系统已经安装过语言包，系统会自动跳到下一安装环节,进行软件的安装。
单击【接受】系统将自动安装组件以及动环监控系统软件。
如下图：组件和中文语言包安装完成后会弹出如下界面安装动环监控系统软件。
【如下图】单击【下一步】选择你所要软件安装的目录【下一步】一般软件默认安装路径为C:\Program Files\综合机房动力环境监控系统\点击【磁盘开销】可以了解软件所安装目录的磁盘空间大小，如果选择的空间不够安装软件请选择其它目录安装，选择目录后点击【确定】。
点击【任何人】或者【只有我】，如果使用本电脑的任何人都可以使用此软件的话请选择【任何人】单击【下一步】安装中选择安装动环监控模块，如下图单击安装完成后，点击【关闭】即可。
桌面将自动增加快捷方式。
软件的卸载首先，打开 [我的电脑] \ [控制面板] 双击 [添加和删除程序]在[目前安装的程序]栏中找到动环监控系统软件,选中然后按[更改/删除]按钮。
单击【删除】可直接卸载动环监控系统软件。
动力及环境监控系统工程手册世纪瑞尔样本

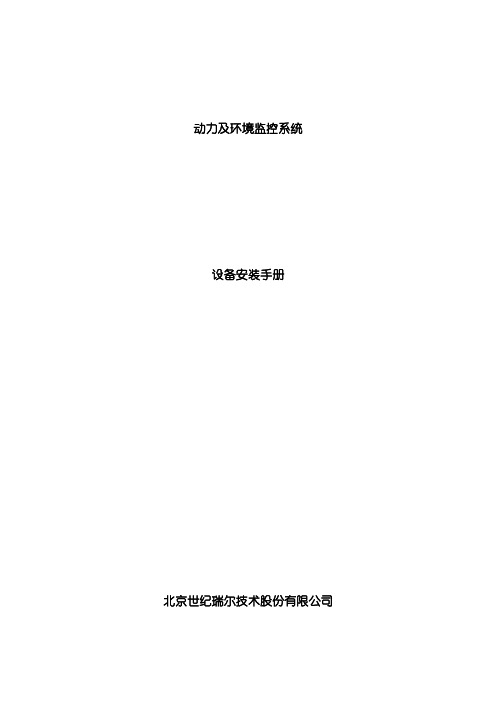

动力及环境监控系统设备安装手册北京世纪瑞尔技术股份有限公司目录一、总则.......................................................... 错误!未定义书签。
二、工程施工工序.......................................... 错误!未定义书签。
三、环境监控传感器安装 ............................. 错误!未定义书签。
1、门磁.......................................................... 错误!未定义书签。
2、红外双鉴探测器...................................... 错误!未定义书签。
3、玻璃破碎探测器...................................... 错误!未定义书签。
4、水浸传感器.............................................. 错误!未定义书签。
5、温湿度传感器.......................................... 错误!未定义书签。
6、烟雾传感器.............................................. 错误!未定义书签。
7、蜂鸣器...................................................... 错误!未定义书签。
8、照明联动.................................................. 错误!未定义书签。
9、传感器安装的效果图.............................. 错误!未定义书签。
四、动力监控设备安装.................................. 错误!未定义书签。
动力环境监控系统日常维护手册
动力环境监控系统日常维护手册1.1.监控系统的基本要求对通信电源、机房空调实施集中监控管理，是对分布的各个独立的电源系统和系统内的各个设备进行遥测、遥信、遥控，实时监视系统和设备的运行状态，记录和处理相关数据，及时侦测故障，通知人员处理，从而实现通信局(站)的少人或无人值守，以及电源、空调的集中监控维护管理，提高供电系统的可靠性和通信设备的安全性。
监控系统是采用数据采集技术、计算机技术和网络技术以有效提高通信电源、机房空调维护质量的先进手段。
监控系统所监控设备的遥信、遥控、遥测项目参照信息产业部下发的《通信电源、机房空调集中监控管理系统暂行规定》。
1.2.监控系统安全管理(以下内容摘自相关规定)1.2.1.安全机制1.系统应从主机配置或网络配置上得到双机热备份或各主机之间互为备份的功能，使监控中心系统运行安全。
2.监控系统应有自诊断功能，随时了解系统内各部分的运行情况，做到对故障的及时反应。
3.非专线方式，通过拨号进入监控主机用的号码资源不对外公开。
1.2.2.用户权限1.为保证监控系统的正常运行，在监控中心和监控站分别对维护人员按照对监控系统拥有的权限分为一般用户、系统操作员和系统管理员。
2.一般用户指完成正常例行业务的用户，能够登录系统，实现一般的查询和检索功能，定时的打印所需报表，响应和处理一放告警；系统操作员除具有一般用户的权限以外，还能够通过自己的帐号与口令登录系统，实现对具体设备的遥控功能；系统管理员除拥具有系统操作员的权利外，还具有配置系统参数，用户管理的职能。
系统参数是保障系统正常运行的关键数据，必须由专人设置和管理；用户管理实现对一般用户和系统操作员的帐号、口令和权限的分配与管理。
3.所有登录口令均作机密处理，维护人员之间不需相互打听；系统管理员有必要时可以更改某帐号的口令。
4.不同的操作人员应有不同的口令，所有系统登录和遥控操作数据必须保存在不可修改的数据库内，定期打印，作为安全记录。
动力环境监控操作培训资料

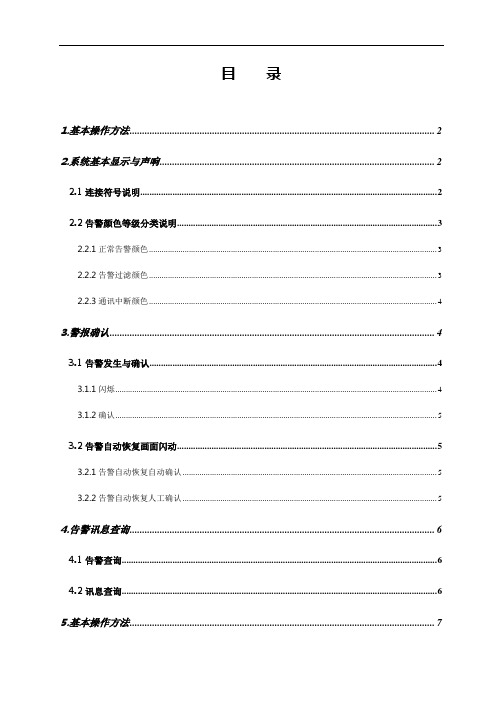

目录1.基本操作方法 (2)2.系统基本显示与声响 (2)2.1连接符号说明 (2)2.2告警颜色等级分类说明 (3)2.2.1正常告警颜色 (3)2.2.2告警过滤颜色 (3)2.2.3通讯中断颜色 (4)3.警报确认 (4)3.1告警发生与确认 (4)3.1.1闪烁 (4)3.1.2确认 (5)3.2告警自动恢复画面闪动 (5)3.2.1告警自动恢复自动确认 (5)3.2.2告警自动恢复人工确认 (5)4.告警讯息查询 (6)4.1告警查询 (6)4.2讯息查询 (6)5.基本操作方法 (7)5.1登入/注销 (7)5.2更改密码 (8)6.系统查询显示功能 (9)6.1显示群点编号 (9)6.2群点状态查询 (9)6.3历史数据库查询 (12)6.4实时数据记录指定查询 (13)1.基本操作方法系统使用最新Windows树状管理功能，提供下拉式菜单操作，以鼠标为主要操作方式，每一画面在系统管理树中均有指定执行功能，操作人员将鼠标移至相关设备区域，按鼠标左键即进入该设备主画面，按查询可浏览该设备所有监控点及其当前状态。
将鼠标移至画面上的监控点显示区域，按鼠标右键即可了解该点的全部配置，具有二级以上密码操作人员可进行参数修改，若要返回上一画面按ESC键或用鼠标点击画面左上角菜单，如图(1-1)。
当画面有乱码或异常显示时可按SPACE或F9，即可重新刷新画面一次。
图(1-1)系统主画面系统监控树下拉式菜单告警讯息栏2.系统基本显示与声响2.1连接符号说明财产编辑:蓝底黄字,使用于标准查询,不含属性;:绿底白字,使用于特殊功能查询;查询:绿底黄字,正常属性,指引用户作进一步查询;查询:浅蓝底黄字,提示属性,指引用户作进一步查询;查询:粉红底黄字,一般告警属性,指引用户作进一步查询;查询:深红底黄字,紧急告警属性,指引用户作进一步查询;:绿底白字,正常,警报过滤中;:浅蓝底白字,设备提示中;:粉红底白字,一般告警;:深红底白字,紧急告警;:蓝底白字,通讯中断;:绿底白字,正常,警报过滤中;正常:白底绿字,状态显示;告警:浅蓝底黄字,设备提示;告警:粉红底黄字,一般告警;故障:深红底黄字,紧急告警;:蓝底白字,通讯中断。

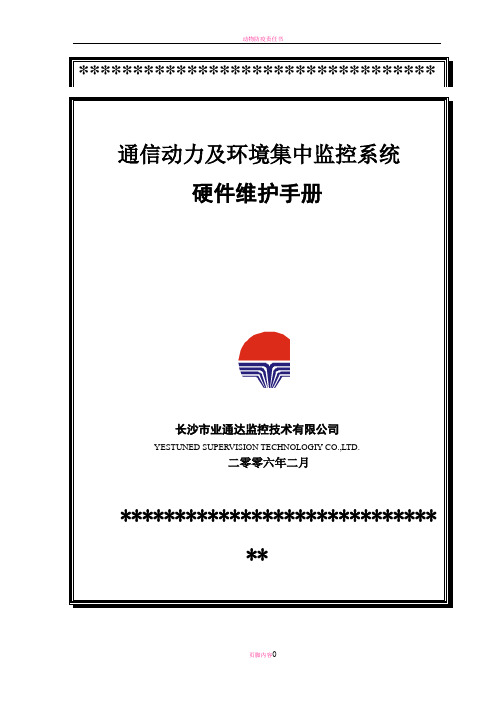

动环监控系统硬件维护手册(全)
目录第一部分动环监控系统模块介绍 (3)第一节 PESM2000S集中监控仪介绍（完全独立监控） (3)1、PESM2000S集中监控仪接入监控内容如下： (3)2、PESM2000S（V5.4）集中监控仪通道定义表： (3)3、PESM2000S内部接线说明及接线参考示意如下图： (5)第二节 PESM2000I集中监控仪介绍（简化独立监控） (6)1、PESM2000I集中监控仪接入监控内容如下： (6)2．电池电压数据异常维护 (20)第六节集中监控仪与时隙插入器之间接线及维护 (20)1．集中监控仪与时隙插入器之间接线 (20)2．E1设备设置、链路调试检测方法 (20)第三部分传输设备硬件接线及维护 (23)第一节 YTD-2000ETIA E1线路时隙插入器 (23)1．功能及特点 (23)2．面板及拨码开关设置介绍 (23)3．ETIA时隙设备接线及设置说明 (25)第二节 YTD-2000ETIB E1线路时隙插入器 (25)1．功能及特点 (25)2．面板及拨码开关设置介绍 (26)3．跳线器的设置 (27)4．ETIB时隙设备接线及设置说明 (28)第三节 NPort Express DE-211串口联网服务器 (28)1．功能及特点 (28)2．面板指示灯及拨码开关设置介绍 (28)3．硬件设置及接线 (29)第四节 TRA－10BT/E1转换器 (29)1．功能、特点及应用 (29)2．面板指示灯、端口及拨码开关设置 (30)3．设备接线 (31)4．常用组网连接 (31)集线器HUB (31)第四部分模块采集故障原因及处理 (32)1．采用2M组网（使用时隙插入器ETIB传输设备） (32)2．采用IP组网（使用DE211传输设备） (34)3．采用PSTN组网（使用MODEM传输设备） (34)4．采用RS-485通信组网 (36)第一部分动环监控系统模块介绍第一节 PESM2000S集中监控仪介绍（完全独立监控）1、PESM2000S集中监控仪接入监控内容如下：2、PESM2000S（V5.4）集中监控仪通道定义表：模拟量通道通道名称定义采用传感器通道0 AB线电压（采用三相电压变送器TK-3VD或TK-3V）通道1 BC线电压（采用三相电压变送器TK-3VD或TK-3V）通道2 CA线电压（采用三相电压变送器TK-3VD或TK-3V）通道3 A相电流（采用三相电流变送器TK-3AD）通道4 B相电流（采用三相电流变送器TK-3AD）通道5 C相电流（采用三相电流变送器TK-3AD）通道6 温度（采用温度变送器JT55）通道7 湿度（采用湿度变送器HUM-1500或JH55）通道8 直流电压（采用直流电压变送器TK-22）通道9 直流电流（采用直流电流变送器TK-23）通道10 电池充放电流I1 （采用充放电流变送器TK-24）通道11 电池充放电流I2 （采用充放电流变送器TK-24）通道12 电池组1表面温度1 （采用表面温度变送器TEM-300）通道13 电池组1表面温度2 （采用表面温度变送器TEM-300）通道14 电池组2表面温度1 （采用表面温度变送器TEM-300）通道15 电池组2表面温度2 （采用表面温度变送器TEM-300）开关量通道号通道名称定义采用传感器通道0 积水1 （采用TK-94，OCM输出）通道1 积水2 （采用TK-94，OCM输出）通道2 火警1 （采用1412，常闭触点输出）通道3 火警2 （采用1412，常闭触点输出）通道4 盗警1 （采用PS1531，触点输出）通道5 盗警2 （采用PS1531，触点输出）通道6 主空开（采用IAD-2，OCM输出）通道7 开关电源空开（采用IAD-2，OCM输出）通道8 空调空开1 （采用IAD-2，OCM输出）通道9 空调空开2 （采用IAD-2，OCM输出）通道10 停电（采用IAD-1，OCM输出）通道11 缺相（采用IAD-1，OCM输出）通道12 通道12通道13 A相保险（采用信号保险，常闭触点输出）通道14 B相保险（采用信号保险，常闭触点输出）通道15 C相保险（采用信号保险，常闭触点输出）通道16 在线1 （采用IAD-3，OCM输出）通道17 制冷1 （采用IAD-3，OCM输出）通道18 制热1 （采用IAD-3，OCM输出）通道19 故障1 （采用IAD-3，OCM输出）通道20 在线2 （采用IAD-3，OCM输出）通道21 制冷2 （采用IAD-3，OCM输出）通道22 制热2 （采用IAD-3，OCM输出）通道23 故障2 （采用IAD-3，OCM输出）备注：开关量通道S0-S15告警均为1有效，空调通道S16-S23状态均为0有效。
中达电通动力环境系统操作说明
SuperWare该文档的所有版权属于中达电通股份有限公司，其它任何组织和个人未经授权不得复制和传播此文档。
中达电通股份有限公司保留对该版权的解释权。
Delta-CIMIC Electronics co.,Ltd owns the sole copyright to this file, any other organization or individual has no rights to copy and distribute this file, except gets the formal authorization. These rights are provided for information clarification, other restrictions of rights may apply as well. Delta-CIMIC Electronics co.,Ltd reservesthe explanation right.动力环境集中监控系统操作说明SuperWare 5.02008年01月中达电通股份有限公司 Delta-CIMIC Electronics co.,Ltd目录1.基本操作方法 (3)2.系统基本显示与声响 (4)2.1连接符号说明 (4)2.2告警颜色等级分类说明 (4)2.2.1正常告警颜色 (4)2.2.2告警过滤颜色 (5)2.2.3通讯中断颜色 (5)3.警报确认 (5)3.1告警发生与确认 (5)3.1.1闪烁 (5)3.1.2确认 (5)3.2告警自动恢复画面闪动 (6)3.2.1告警自动恢复自动确认 (6)3.2.2告警自动恢复人工确认 (6)4.告警讯息查询 (6)4.1告警查询 (6)4.2讯息查询 (7)5.基本操作方法 (7)5.1登入/注销 (7)5.2更改密码 (8)6.系统查询显示功能 (8)6.1显示群点编号 (8)6.2群点状态查询 (9)6.3历史数据库查询 (11)6.4实时数据记录指定查询 (11)SuperWareSuperWare1.基本操作方法系统使用最新Windows 树状管理功能，提供下拉式菜单操作，以鼠标为主要操作方式，每一画面在系统管理树中均有指定执行功能，操作人员将鼠标移至相关设备区域，按鼠标左键即进入该设备主画面，按查询可浏览该设备所有监控点及其当前状态。
动环动力监测系统手册
PESM2000I动力设备及环境集中监控仪（V1.O版）用户手册长沙市业通达监控技术有限公司YESTUNED SUPERVISION TECHNOLOGY CO.,LTD.概述PESM2000I动力设备及环境集中监控仪是一种简易型的监控设备。
它集数据采集、部分电量变送于一体，外围配置少量设备就能监测通信站点内设备之重要参数。
适用于监控中小型站点的动力设备及环境。
除作为动力与环境监控系统的监控仪使用外，还可作为数据采集器应用于其它系统。
监控仪提供RS232通讯接口，可以通过PSTN、2M（DDN）网络与远端监控中心相连，接受其对PESM2000I动力设备及环境集中监控仪的遥信、遥测、遥控命令，满足无人值守的要求。
也可与本地的计算机相连，实现本地的集中监控。
目录第一章功能 (3)第二章技术指标 (5)第三章结构 (7)第四章安装及接线 (9)第五章参数设置与下载 (18)第六章显示与操作 (26)第七章故障分析与措施 (30)第八章日常维护与贮运 (31)附图 (32)第一章功能1.1监控功能☆监测模块局、基站、中继站等中小型站点的动力设备部分参数；☆监测模块局、基站、中继站等中小型站点动力设备机房的环境；☆通过协议转换器，可对模块局、基站、中继站等中小型站点智能设备进行部分数据的监测。
1.2告警功能☆根据告警条件，判断监控参数是否有告警触发；☆有告警发生时，蜂鸣器鸣叫，主动上报告警信息；☆按任意键或者3分钟内无按键动作，告警声音被屏蔽。
1.3配置功能☆通过RS232接口，可下载、配置监控仪的参数；☆配置模拟量参数的上限、下限、是否开放告警；☆配置开关量参数是否开放告警；☆配置通讯接口的通讯速率、通讯口号、电话号码；☆配置智能设备的智能设备数、间隔量、包长等数据；☆配置系统的日期、时钟、地址；☆配置控制继电器的控制方式（电平、脉冲）；☆配置告警信号与告警输出通道的关系。
1.4管理功能☆数据存储：存储统计数据、告警信息和开关量状态变化等。
中达动力环境监控系统介绍(含图像)
维护品质
扩展应用
架构
决定了整个 监控系统的 核心技术和 发展方向， 是最终成败 的基础。
软件
实现核心技 术的关键手 段，是否符 合大规模动 环监控的需 要，稳定性 的根本保障。
传输
硬件
应用
本身并非监 控系统的核 心问题，但 对网络稳定 非常关键， 不断发展中。
决定了系统 的运行品质， 同时成本直 接关系到系 统整体造价。
155M SDH
E1
网桥 接口转换器
FSU站点 监控设备
155M SDH
E1
网桥 接口转换器
FSU站点 监控设备
IP组网方案-独立E1单向环传输
LSC处理主机
HUB
SD560 机架式网桥
E1-2M
E1
E1
SD528 网桥 SD1502 串口服务器
SRTU 监控模块
SD528 网桥 SD1502 串口服务器
E1/2M-IP传输
综合网管
地市SC中心
2M-IP专用以太网
SS SS SS SS 中中中 中 心心心 心
E1/2M-IP传输
16
CSC省中心
中达监控系统网络架构特点
提供实时监控开发语言
实时通讯服务器
扩展功能开发平台
打印机 SC实时监控Browser终端
LSC地市中心
IP传输
SC历史数据库 数据库Client终端 打印机
❖ 历史告警可根据用户需求按照不同条件检索 查询及统计，并可以将报表导出；
❖ 用户可根据需求自定义告警统计及 综合测值表列，系统则按自定义的 表列显示和统计告警和数据； 37
软件组态界面-局站设备及厂家信息管理
❖ 可录入各站点的使用设备信息；
Ctt2000e通信与动力环境监控系统使用手册知识讲解
１系统概述 (3)２系统组成和网络拓扑 (4)３系统功能及操作 (4)3.1 系统登录 (4)3.2消息窗口 (6)3.3视频监控 (6)3.4信息窗口 (7)3.5确认报警 (7)3.6历史事件 (7)3.7历史曲线 (8)3.8操作记录 (9)3.9更改密码 (10)3.10遥控操作 (10)3.11站点管理 (15)3.12站点实时信息 (16)3.13用户管理 (18)3.14上传地图 (20)3.15摄像头管理 (20)3.16 IC卡管理 (22)4系统安装 (22)4.1软件配置 (22)4.2硬件配置 (22)4.3系统安装 (23)５系统维护 (24)附录：遂渝线配置 (25)1．站点配置一览 (25)2．中心配置 (26)3．中心软件配置 (27)4．系统网络拓扑简图 (28)5．备注 (29)１系统概述中软网络技术股份有限公司针对铁路、移动、电信等企业对通信动力及环境监控系统的需求，开发了CTT-2000E系列监控系统，该系统经过多年来的不断优化、升级，已经形成了包括硬件、软件、图像、传输等在内的全系列产品，能根据不同地区、不同维护管理体制、不同局情和传输资源进行系统的灵活配置，能够对通信局站内各种动力设备、空调设备及机房环境信息进行实时监控、统一管理，从而保障了通信系统运行的可靠性，为最终实现通信局站的无人值守或少人值守提供有效的手段和工具。
CTT-2000系列监控系统，以WINDOWS NT/2000为系统运行平台，选择业界流行的开放式、模块化设计技术和通用的监控组态软件，并融入先进的计算机网络管理、多媒体、测控网络技术。
自主开发生产的远程图像监控系统，其核心设备为基于E1、ISDN、DDN、PSTN等通信线路的单向视频传输设备，可同时完成语音和数据的合路传输。
该系统采用先进的数字图象压缩编解码技术，提供集图像、语音、数据与一体的多媒体监控平台，可有效实现图像与数据的无缝集成，为铁路、电力、交通、金融、电信等行业实施大范围、远距离的集中监控服务。
机房动力环境监控系统V 用户手册
机房动力环境监控系统v1.0——应用客户端用户使用手册二0一六年一月目 录第一章软件环境 (6)1.1 软件的架构 (6)1.2 软件功能及适用范围 (6)1.3 软件搭建环境 (6)1.3.1服务端配置 (6)1.3.2客户端配置 (6)第二章软件的功能介绍 (7)2.1 系统启动 (7)2.2 系统管理 (9)2.2.1修改密码 (9)2.2.2操作员管理 (9)2.2.4 清除数据管理 (11)2.2.5数据库维护 (12)2.2.6数据库配置 (12)2.2.7系统参数配置 (13)2.2.8场所管理 (13)2.2.9站点管理 (14)2.3 监控主机管理 (15)2.3.1 主机设备管理 (15)2.3.2 主机时间组设置 (18)2.3.3 告警方案管理 (19)2.3.4 主机通道配置 (19)2.3.5 智能设备接入 (28)2.4 门禁系统管理 (30)2.4.1 部门管理 (30)2.4.2 卡务中心管理 (30)2.4.3 门禁设备管理 (38)2.4.4时间组设置 (42)2.4.5 门禁授权 (44)2.4.6 卡类管理 (47)2.4.7 人员导入/出 (48)2.4.8 同步设备人员 (49)2.5 视频监控管理 (50)2.5.1视频设备管理 (50)2.5.2视频录像查询 (51)2.5.3实时视频监控 (51)2.5.4 联动抓拍查询 (52)2.5.5 巡视组设置 (52)2.5.6 巡视时间组设置 (53)2.5.7 巡视记录查询 (54)2.6 规约配置管理 (54)2.6.1 61850规约映射 (54)2.6.2 刀闸信号定义 (55)2.7 联动方案管理 (56)2.7.1 安防报警联动 (56)2.7.2 环境量联动 (56)2.7.3 短信联动提醒 (57)2.7.4 定时采集任务 (58)2.7.5 数据同步计划 (59)2.7.6 门禁联动设置 (59)2.7.7 消防联动设置 (60)2.7.8 预置点联动 (61)2.8 数据记录报表 (62)2.8.2 设备告警日志 (62)2.8.3 设备操控查询 (63)2.8.4 收发短信查询 (64)2.8.5 联动抓拍查询 (64)2.8.6 模拟量曲线 (65)2.9 电子地图管理 (65)2.9.1新建地图 (66)2.9.2设计地图 (66)2.9.3删除地图 (67)2.10 帮助 (67)2.10.1关于 (67)2.10.2扩展功能 (68)2.10.3加密狗升级 (68)2.10.4退出 (69)第一章软件环境1.1 软件的架构软件架构采用（客户端+服务端）C/S 体系架构，开发语言c# ，开发工具VS2010，数据库MSSQL2000\2005，报表输出支持OFFICE2003系列1.2 软件功能及适用范围机房、基站动力环境综合监控1.3 软件搭建环境1.3.1服务端配置CPU: Inter(R) Core i3 750 2.1GHZ*2、内存：8G以上、硬盘500G以上操作系统：Windows Server 2003\ Windows Server 2008\ Windows 7 旗舰版64位数据库：Microsoft SQL Server 2000\20051.3.2客户端配置CPU: Inter(R) Core i3 750 2.1GHZ*2、内存：4G以上、1G独立显卡、硬盘160G以上操作系统：Windows XP \ Windows 7 旗舰版64位，Windows8.1 中文版其他：office 办公软件RAR解压缩第二章软件的功能介绍2.1 系统启动软件安装后，双击在桌面或开始菜单所有程序中【机房动力环境监控系统v1.0】图标，出现如下图所示的系统数据库连接配置界面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PESM2000I动力设备及环境集中监控仪（V1.O版）用户手册长沙市业通达监控技术有限公司YESTUNED SUPERVISION TECHNOLOGY CO.,LTD.概述PESM2000I动力设备及环境集中监控仪是一种简易型的监控设备。
它集数据采集、部分电量变送于一体，外围配置少量设备就能监测通信站点内设备之重要参数。
适用于监控中小型站点的动力设备及环境。
除作为动力与环境监控系统的监控仪使用外，还可作为数据采集器应用于其它系统。
监控仪提供RS232通讯接口，可以通过PSTN、2M（DDN）网络与远端监控中心相连，接受其对PESM2000I动力设备及环境集中监控仪的遥信、遥测、遥控命令，满足无人值守的要求。
也可与本地的计算机相连，实现本地的集中监控。
目录第一章功能 (3)第二章技术指标 (5)第三章结构 (7)第四章安装及接线 (9)第五章参数设置与下载 (18)第六章显示与操作 (26)第七章故障分析与措施 (30)第八章日常维护与贮运 (31)附图 (32)第一章功能1.1监控功能☆监测模块局、基站、中继站等中小型站点的动力设备部分参数；☆监测模块局、基站、中继站等中小型站点动力设备机房的环境；☆通过协议转换器，可对模块局、基站、中继站等中小型站点智能设备进行部分数据的监测。
1.2告警功能☆根据告警条件，判断监控参数是否有告警触发；☆有告警发生时，蜂鸣器鸣叫，主动上报告警信息；☆按任意键或者3分钟内无按键动作，告警声音被屏蔽。
1.3配置功能☆通过RS232接口，可下载、配置监控仪的参数；☆配置模拟量参数的上限、下限、是否开放告警；☆配置开关量参数是否开放告警；☆配置通讯接口的通讯速率、通讯口号、电话号码；☆配置智能设备的智能设备数、间隔量、包长等数据；☆配置系统的日期、时钟、地址；☆配置控制继电器的控制方式（电平、脉冲）；☆配置告警信号与告警输出通道的关系。
1.4管理功能☆数据存储：存储统计数据、告警信息和开关量状态变化等。
☆控制命令测试：通过面板操作发送控制命令，改变设备工作状态。
第二章技术指标2.1监控内容2.2输入输出特性☆模拟量电流型……………………………4～20mADC电压型……………………………0～5VDC；0～60VDC交流电压…………………………0～6VAC☆开关量输入方式：干触点信号、OC门输出信号或电平信号☆空调机控制输出方式：继电器干触点，触点负荷为10A/250VAC或10A/30VDC ☆告警信号输出输出方式：继电器干触点，触点负荷为1A/24VDC2.3模拟量测试精度☆直流电压测量精度优于0.5%☆交流电压测量精度优于1%☆温度测量精度±1℃☆其它模拟量采集精度优于0.1%2.4接口特性☆采用隔离的RS485/RS232通信接口，可承受1600V（RMS、1min）2.5电磁兼容☆抗浪涌、抗扰度符合IEC801-5标准☆传导与辐射干扰符合GB9254A标准2.6工作环境☆环境温度：-50C～500C☆环境湿度：20%～85%☆海拔高度：≤2000m2.7电源及功耗☆工作电源：24VDC/48VDC可选☆功耗：≤20W主控板负责采集被监控设备的参数，分析处理监控数据，进行告警判别，并通过串行通讯口与上位机通讯。
3.2显示键盘板显示键盘板显示监控仪的数据，并通过面板操作发送控制命令，改变被控设备的工作状态。
显示键盘板上有“[▲]”、“[▼]”、“模式”、“复位”四个按键、液晶显示屏及“电源”、“通讯”指示灯,如图3-3所示。
电源指示灯：工作电源正常，则“电源”指示灯（红灯）亮。
通讯指示灯：监控仪与上位机通讯时，“通讯”指示灯（绿灯）闪烁。
[▲]、[▼]键：翻屏；[模式]键：进入下一级数据显示；[复位]键：未定义。
液晶显示屏带背景光，用于显示PESM2000I动力设备及环境集中监控仪的工作信息。
液晶显示屏具有屏幕保护功能，若连续3分钟未按键则起动保护功能。
当有任意键按下时，液晶显示屏起动。
第四章安装及接线4.1安装监控仪安装在机房的墙壁上。
安装时，不应将监控仪安装在潮湿的墙面上及影响现场运行维护人员的正常操作与维护，如图4-1所示。
各板的外形尺寸、安装孔位置见附图1。
图4-1 墙装4.2接线各电路板接入量与接入端子对照表及说明见以下列表。
4.2.1 主控板输入输出插座接线表表4-1 开关量、模拟量、控制量接线端子定义表表4-2 电源及通信接线端子定义表注：接线端子定义1. 插座编号：该插座在印刷电路板上的编号2. 端子编号：该端子在所属插座上的编号3. 端子名称：该端子功能代号4.3接线说明及接线参考示意图 4.3.1 开关量 a.标准开关量的接入：标准开关量状态测量可以测量干接点或OC 门的通断，输入信号为干接点或OC 门。
接入方式：将干接点或OC 门信号按图4-2方式接入。
1～12路（DI00～DI11）标准开关量状态测量接入方式均相同。
若能直接从设备上取样干触点或OC 门信号，则直接接入，若取不到干触点或OC 门信号，则需采用隔离取样器，将被监控设备的信号处理后再接入监控仪。
P301继电器干接点图4-2 干节点与OC 门开关量注：隔离取样器为监控仪配套附件，使用时，请参考相关资料。
b.电平开关量的接入：电平开关量状态测量可以测量电平信号，输入信号为+12V ～48V 。
接入方式：将电平开关量的输入信号按图4-3方式接入。
DI12～DI14电平开关量状态测量接入方式均相同。
4.3.2模拟量 a.标准模拟量的接入：标准模拟量的输入有电压输入与电流环输入两种方式，输入信号为DC 0～5V 与4～20mA 。
接入方式：将模拟量的输入信号按图4-4方式接入。
根据输入信号方式的不同，可通过跳线器做相应的设置。
设置方法如下：跳线器JP710、JP711、JP712、702～JP709与模拟量输入AI00～AI10通道一一对应，输入为电压信号时，跳线器1-2短接；输入为电流信号时，跳线器2-3短接，如图4-5所示。
输入电流信号时 输入电压信号时32 1图4-5 跳线器设置b ：温度的接入：温度测量的接入线与温度传感器JT-56输出线直接连接，输入信号范围为0～5V/DC ，接线参考示意图见图4-6。
注：JT-57温度传感变送器为监控仪配套附件，使用时，请参考相关资料。
4.3.3控制输出控制输出为继电器常开（常闭）触点方式，继电器触点负荷为10A/30VDC 。
扩展控制输出为继电器常开触点方式，继电器触点负荷为1A/24VDC 。
4.3.4电源输出端口为便于与外围传感变送器及其它设备配套使用，主控板还向外提供 +5V 、+12V 电源输出端。
P602插座各提供2组+5V 电源接线端子，+5V 的地与主电源共地。
P603插座提供2组+12V 电源接线端子，+12V 的地与开关量状态测量共地。
4.3.5维护接口监控仪提供一个串行通信接口，作为维护接口，该接口用来连接笔记本电脑，下载参数设置值，读取监测数据，设置参数等, 内部接线说明及接线参考示意如下图。
第五章参数设置与下载5.1程序的安装与运行5.1.1程序的安装a.将PESM2000I参数设置与下载程序软件磁盘放入计算机的软盘驱动器；b.在计算机的C盘（硬磁盘）中建立“PESM2000I”子目录；c.将软件磁盘的所有文件拷入该子目录。
5.1.2程序的运行在PESM2000I文件名的子目录下，运行PESM2000I.EXE文件，进入PESM2000I 参数设置与下载的工作界面，如图5-1所示。
在该界面，可以查看到监控仪所监控的开关量、模拟量、告警输出的数据。
图5-1 参数设置与下载5.2 参数设置与下载5.2.1基本配置的设置在PESM2000I参数设置与下载的工作界面，用鼠标点击[基本配置]菜单，进入[基本配置]设置界面，如图5-2所示。
图5-2 基本配置界面用鼠标点击[▼]键，选择与计算机通讯所需的参数。
设置结束后，点击[确定]键确定。
在未重新设置通讯所需的参数时，则采用原系统的默认值。
5.2.2地址的设置与下载在PESM2000I参数设置与下载的工作界面，用鼠标点击[地址]菜单，进入[地址]设置界面，如图5-3所示。
图5-3 设置地址在[地址]设置窗口，键入所需的地址码（1～255），设置结束后，点击[设置]键确定。
点击[调阅]键，可以调阅当前模块的地址。
在接有多个监控仪时，还应点击[判断地址]窗口，用于判断监控仪的地址。
5.2.3时钟的设置与下载在PESM2000I参数设置与下载的工作界面，用鼠标点击[时钟]菜单，进入[时钟]设置界面，如图5-4所示。
图5-4 参数控制命令在[时钟]设置界面，用户可查看到监控系统的当前时间（年、月、日、时、分、秒）及模块时钟。
在[模块时钟]设置窗口，键入所需的时钟，设置结束后，点击[设置]键确定。
点击[调阅]键，可以调阅当前模块的时钟。
5.2.4电话号码的设置与下载在PESM2000I参数设置与下载的工作界面，用鼠标点击[电话号码]菜单，进入[电话号码]设置界面，如图5-5所示。
在[电话号码]设置窗口，键入所需的电话号码，设置结束后，点击[设置]键确定。
点击[调阅]键，可以调阅当前模块的电话号码。
图5-5 输入电话号码5.2.5参数的设置与下载在PESM2000I参数设置与下载的工作界面，用鼠标点击[参数]菜单，进入[参数]设置界面，如图5-6所示。
图5-6 参数设置界面在[参数]设置界面，用户可以设置监控仪所监控模拟量、开关量的参数（上限、下限、告警、告警电平等）。
在[参数]设置窗口，键入所需的参数，设置结束后，点击[设置]键确定。
点击[调阅]键，可以调阅当前模块的参数。
注：1.上限：模拟量最大正常值，如大于此数值则报警；2.下限：模拟量最小正常值，如小于此数值则报警；3.零点：模拟量信号零点偏移值；4.系数：模拟量实际值与测量值之比；5.初值：模拟量量程范围的最小值；6.告警：设置值为禁止，则该通道不会触发告警。
设置值为告警，则当测量结果高于上限或低于下限时触发告警；7.告警电平设置为0，则表示低电平告警。
告警电平设置为1，则表示高电平告警。
5.2.6智能设备的设置与下载在PESM2000I参数设置与下载的工作界面，用鼠标点击[智能设备]菜单，进入[智能设备]设置界面，如图5-7所示。
在[智能设备]设置界面，用户可以设置监控仪所监控智能设备的数量（0～4台）、采集间隙（0～255）及的包长。
在[智能设备]设置窗口，键入所需的参数，设置结束后，点击[设置]键确定。
点击[调阅]键，可以调阅当前智能设备的参数。
注：1.设备数：监控仪所监控的智能设备数（0～4台）；2.采集间隙：智能设备数据采集的时间间隔单位（0～255），每一时间间隔单位为5秒；3.包长：智能设备数据的长度（5～400字节）。
