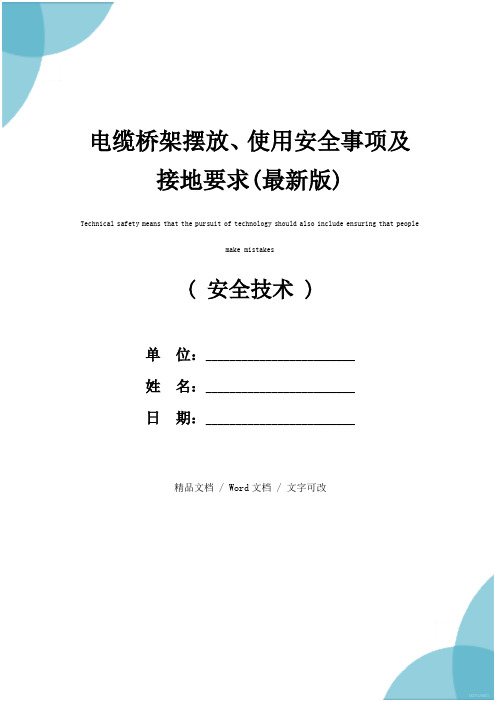

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改电缆桥架摆放、使用安全事项及接地要求(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes电缆桥架摆放、使用安全事项及接地要求(最新版)电缆桥架的摆放非常重要，如不注意，就会导致电缆扭曲变形、霉变、脱胶、油漆暴裂，或者鼓泡、退色，因此在摆放桥架的时候要注意以下两点：1.要平稳放置。
为防止扭曲变形，应及时用硬纸片或薄木片垫平地面。
2.要注意摆放位置。
不要紧靠墙壁和潮湿处，以防止霉变、脱胶，防止变形、油漆暴裂、鼓泡、退色。
电缆桥架的使用安全事项：1.平稳放置物件，沉重物件应放置底部，防止重心不稳造成翻倒;以防门面凸出变形。
2.不要贴近金属部件位置玩耍，避免不慎伤害。
电缆桥架的接地要求：l电缆桥架及其支吊架和引入或引出金属电缆导管.必须进行保护接地。
且必须符合下列规定：(1)金属电缆桥架及其支吊架全长应不少于2处与接地干线相连接。
(2)非镀锌电缆桥架间连接板的两端跨接铜芯导线或编织铜线最小允许截面应不小于4mm2。
(3)镀锌电缆桥架间连接板的两端可不作接地跨接线.但每块连接板应有不少于2个有防松动螺帽或防松动垫圈的连接固定螺栓。
2、当允许利用电缆桥架构成接地干线回路时.电缆桥架及其支、吊架、连接板应能承受接地故障电流.并满足热效应的要求。
3、作为接地干线的电缆桥架.其托盘、梯架端部之间的连接电阻应不大于0.0003Ω。
4、当利用电缆桥架作接地干线时，桥架全线各种伸缩缝和软连接处应采用铜软导线或编织铜线连接，其截面应不小于16mm2。
配管及线槽、桥架安装质量通病及防治措施
配管及线槽、桥架安装质量通病及防治措施1.2.1电管敷设位置错误1.现象管线穿越设备基础且预埋深度不够，造成电管的损坏。
2.原因分析施工者不熟悉图纸及规范要求，或先敷设电管后基础施工。
3.防治措施避开设备基础位置敷设电管。
1.2.2埋地电管施工不规范1.现象电管连接套管未满焊，埋入地坪后造成进浆、入水，使导线绝缘性能下降。
2.原因分析操作随意、马虎。
3.防治措施尽量减少电管接头；先预制后埋地；全部满焊后再埋入地坪，且埋深不应小于15mm。
1.2.3电管丝扣连接不符合要求1.现象电管套丝长短差异大及表面不平整，套丝过长连接处易断裂，过短则两端有间隙；管口内侧未去毛刺，穿线时伤及导线绝缘层；丝接后外露丝牙，不及时防腐造成锈蚀；两连接管之间未作接地跨接。
2.原因分析未控制好套丝长度，管口内侧不去毛刺，忽视丝接处的防腐处理及接地跨接。
3.防治措施(1)按表6-1要求控制套丝长度，电管连接后，两侧的丝牙应外露2-3牙。
表6-1 电管直径与套丝长度关系(2)检查管口内侧无毛刺后再与束节连接；若毛刺未去尽，应用圆锉在其内侧再镗锉一遍，直至去尽毛刺。
(3)丝接处两端用6mm圆钢做接地跨接，两侧的焊接长度应不小于36mm，且进行两面焊；丝接处外露丝牙及接地跨接的焊接部位，必须先刷防锈漆再刷面漆，以防锈蚀。
1.2.4电管焊接连接不符合规范要求1.现象采用对接焊，牢固性差且管内径变小，穿线困难；套管焊接两管口错边，使穿线困难或损坏导线表面；管壁焊穿；薄壁电管采用焊接连接。
2.原因分析不规范施工；两管不在同一轴线；焊接方法不对。
3.防治措施(1)严禁对接焊连接。
(2)套管焊接时，使两管处在同一轴线且固定后再焊接。
(3)宜采用气焊连接。
(4)薄壁电管严禁采用焊接连接，必须采取丝接。
1.2.5金属电管敷设前不作防腐处理1.现象交工时电管已严重锈蚀。
2.原因分析未按规范要求对电管进行有效的防腐处理。
3.防治措施(1)金属电管应作防腐处理。
金属线槽配线安装工程注意的质量问题
金属线槽配线安装工程注意的质量问题（1）支架与吊架固定不牢：主要缘由是金属膨胀螺栓的螺母未拧紧，或者是焊接部位开焊，应准时将螺栓上的螺母拧紧，将开焊处重新焊牢。
金属膨胀螺栓固定不牢，或吃墙过深或出墙过多，钻孔偏差过大造成松动，应准时修复。
（2）支架或吊架的焊接处未做防腐处理：应准时补刷遗漏处的防锈漆。
（3）爱护地线的线径和压接螺钉的直径不符合要求，应全部按规范要求执行。
（4）线槽穿过建筑物的变形缝时未做处理：过变形缝的线槽应断开底板，并在变形缝的两端加以固定，爱护地线和导线留有补偿余量。
（5）线槽接茬处不平齐，线槽盖板有残缺，线槽与管连接处的护口破损遗漏，暗敷线槽未做检修人孔：应调整加以完善。
（6）导线连接时，线芯受损，缠绕圈数和倍数不符合规定要求，涮锡不饱满，绝缘层包扎不严密：应根据导线连接的要求重新进行导线连接。
（7）线槽内的导线放置杂乱无章：应将导线理顺平直，并绑扎成束。
（8）竖井内配线未做防坠落措施：应按要求予以补做。
（9）不同电压等级的线路，敷设于同一线槽内，应分开。
（10）切割钢结构或轻钢龙骨：应准时实行补救措施，进行补焊加固。
（1）支架与吊架固定不牢：主要缘由是金属膨胀螺栓的螺母未拧紧，或者是焊接部位开焊，应准时将螺栓上的螺母拧紧，将开焊处重新焊牢。
金属膨胀螺栓固定不牢，或吃墙过深或出墙过多，钻孔偏差过大造成松动，应准时修复。
（2）支架或吊架的焊接处未做防腐处理：应准时补刷遗漏处的防锈漆。
（3）爱护地线的线径和压接螺钉的直径不符合要求，应全部按规范要求执行。
（4）线槽穿过建筑物的变形缝时未做处理：过变形缝的线槽应断开底板，并在变形缝的两端加以固定，爱护地线和导线留有补偿余量。
（5）线槽接茬处不平齐，线槽盖板有残缺，线槽与管连接处的护口破损遗漏，暗敷线槽未做检修人孔：应调整加以完善。
（6）导线连接时，线芯受损，缠绕圈数和倍数不符合规定要求，涮锡不饱满，绝缘层包扎不严密：应根据导线连接的要求重新进行导线连接。
金属配管及桥架电气接地不可靠防治措施

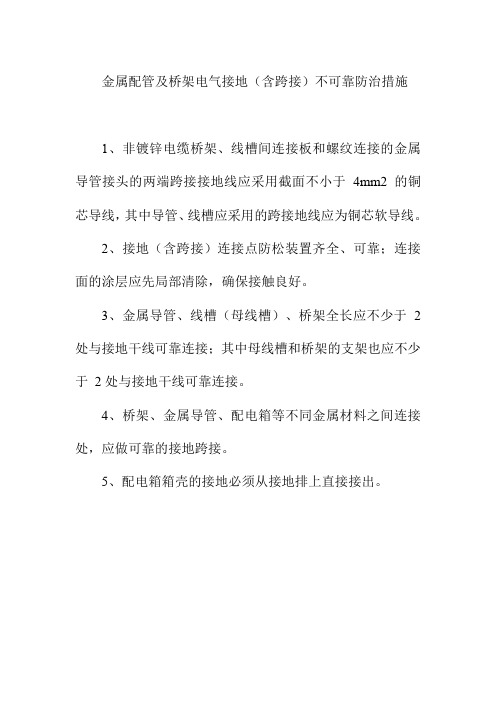

金属配管及桥架电气接地（含跨接）不可靠防治措施
1、非镀锌电缆桥架、线槽间连接板和螺纹连接的金属导管接头的两端跨接接地线应采用截面不小于4mm2的铜芯导线，其中导管、线槽应采用的跨接地线应为铜芯软导线。
2、接地（含跨接）连接点防松装置齐全、可靠；连接面的涂层应先局部清除，确保接触良好。
3、金属导管、线槽（母线槽）、桥架全长应不少于2处与接地干线可靠连接；其中母线槽和桥架的支架也应不少于2处与接地干线可靠连接。
4、桥架、金属导管、配电箱等不同金属材料之间连接处，应做可靠的接地跨接。
5、配电箱箱壳的接地必须从接地排上直接接出。
电缆桥架接地要求

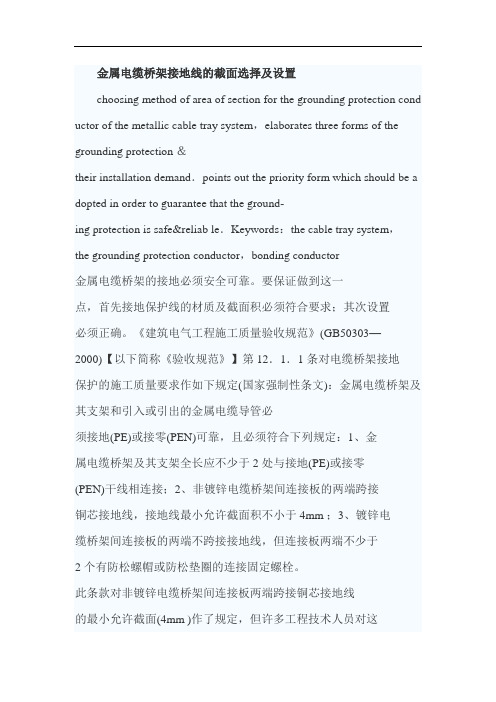

金属电缆桥架接地线的截面选择及设置choosing method of area of section for the grounding protection cond uctor of the metallic cable tray system，elaborates three forms of the grounding protection ＆their installation demand．points out the priority form which should be a dopted in order to guarantee that the ground-ing protection is safe&reliab le．Keywords：the cable tray system，the grounding protection conductor，bonding conductor金属电缆桥架的接地必须安全可靠。
要保证做到这一点，首先接地保护线的材质及截面积必须符合要求；其次设置必须正确。
《建筑电气工程施工质量验收规范》(GB50303—2000)【以下简称《验收规范》】第12．1．1条对电缆桥架接地保护的施工质量要求作如下规定(国家强制性条文)：金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合下列规定：1、金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接；2、非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm ；3、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
此条款对非镀锌电缆桥架间连接板两端跨接铜芯接地线的最小允许截面(4mm )作了规定，但许多工程技术人员对这4mm 有不同的理解。
多数工程是按4mm 或6mm ，一般都不超过10mm 进行选择，是否就已经满足了要求要弄清这个问题，必须从配电系统PE线和联结线的区别进行分析。
槽架支架接地工艺标准(图集做法)
槽架支架接地工艺标准（图集做法）
1.适用范围
槽架支架接地工艺标准。
2.大样图
序号 名称 规格
1 电气槽架 A方式中为镀锌线槽。
2 型钢托架 见相关工艺标准
3 镀锌圆头螺栓 配防松动垫圈（使用紧固连接方式时使用爪型螺母）
4 多股铜芯软线 4mm2，黄绿双色
5 包塑线耳
6 槽架接地螺栓 镀锌螺栓，配防松动垫圈
7 支架接地螺栓 镀锌螺栓，配防松动垫圈
8 接地圆钢 与支架焊接
9 接地扁铁 与支架焊接
3.工艺核心要义叙述
当槽架与支架都是镀锌件时，采用A形式；当支架或槽架不是镀锌件时，采用B形式，B形式还可满足明显可见的要求。
A形式：每个托架与槽架使用不少于2套配防松动垫圈的镀锌螺栓连接。
B形式：
（1）支架接地螺栓在支架上钻孔安装。
（2）可选用槽架本身自带或与槽架有可靠连接的螺栓，作为接地螺栓，或在桥架上钻孔安装。
（3）支架与槽架接地跨接采用软线联结。
4.注意事项
一般情况下可以将金属线槽（包括镀锌线槽或喷塑线槽）跨接，不必另外敷设接地干线；
如地方质检站有要求，或图纸有要求，或项目需参加国家级评优，需单独敷设镀锌扁铁或圆钢作为喷塑线槽的接地干线。
线槽安装应牢固，无扭曲变形，线槽内的各种连接螺栓，均要由内向外
穿，以防止敷线时破坏导线绝缘保护层。
线槽敷设应平直整齐；水平或垂直允许偏差为其长度的2%，且全长允许偏差为20mm；管线密集情况下槽盖应便于开启。
电线电缆桥架安装缺陷是什么
电线电缆桥架安装缺陷是什么
电缆桥架安装常见质量缺陷：
1、金属电缆桥架及其支架全长没做可靠接地（2处）；
2、未按规范要求设置伸缩节；
3、电缆桥架与托架间未固定，桥架支架未做接地跨接线；
4、穿越防火分区未做防火封堵；
5、铝合金桥架与钢支架间未做防电化腐蚀的绝缘处理；
6、桥架弯头、三通等不使用与桥架配套的成品配件，而是现场加工制作，加工质量不符合规范要求；
7、螺杆吊架安装桥架时，未按规范要求设置防晃支架；
8、钢支架未按防腐要求施工；
9、接地跨接线在桥架两侧随意安装或漏跨接，接地跨接线不设在显眼侧；
10、接地跨接线的线鼻与爪形垫片压接顺序装反，有的未设爪形垫片，镀锌桥架接地螺栓未有防松垫圈；
11、吊顶内托盘、槽式桥架盖板漏盖；
12、桥架连接板的固定螺栓的螺母装在桥架内侧；
13、桥架和配电箱、柜及接出或接入的钢管等未做接地连接。
高压电缆钢铠及金属屏蔽层接地问题浅析
高压电缆钢铠及金属屏蔽层接地问题浅析作者：王旭升温克波来源：《中国科技纵横》2016年第16期【摘要】在某矿山供电系统中，发生了一起35kV出线电缆故障导致开关速断保护跳闸的故障。
技术人员对电缆线路进行故障点查找，发现B、C相各有一根电缆故障接地，故障点在电缆线路和架空线路连接处铁塔下10m以内。
工作人员对故障电缆进行解除，对电缆故障点进行人工开挖，发现B、C相各一根电缆发生绝缘层击穿现象，外护套小面积烧伤导致A相一根电缆外护套及铠装层损伤。
联系设计院及厂方技术人员，对故障点进行做电缆中间头处理。
结合此次电缆故障，笔者对35kV高压单芯电缆的铜屏蔽及铠装接地问题进行简单的技术分析。
【关键词】高压电缆金属屏蔽接地问题高压电力电缆的铜屏蔽和钢铠一般都需要接地，两端接地和一端接地有什么区别？制作电缆终端头时，钢铠和铜屏蔽层能否焊接在一块？制作电缆中间头时，钢铠和铜屏蔽层能否焊接在一块？为什么金属屏蔽层非得要接地呢？电力安全规程规定：35kV及以下电压等级的电缆都采用两端接地方式，这是因为这些电缆大多数是三芯电缆，在正常运行中，流过三个线芯的电流总和为零，在钢铠或金属屏蔽层外基本上没有磁链，这样，在钢铠或金属屏蔽层两端就基本上没有感应电压，所以两端接地后不会有感应电流流过钢铠或金属屏蔽层。
但是当电压超过35kV时，大多数采用单芯电缆，单芯电缆在通电运行时，在屏蔽层会形成感应电压，如果两端的屏蔽同时接地，在屏蔽层与大地之间形成回路，会产生感应电流，这样电缆屏蔽层会发热，损耗大量的电能。
如果铜屏蔽及钢铠不接地，使电缆芯线-交联聚乙烯-金属屏蔽层之间的电容C1与金属屏蔽层-电缆外皮-大地间的电容C2形成了串联回路，相当于构成了一个电压分压器，如图1所示。
电缆芯线导体上的电压为系统运行电压，即U1=35/√3 kV，因此铜屏蔽对地电压为：U2=U1×C1/（C1+C2）如果金属屏蔽层上的对地电压超过其对地绝缘承受能力，就会发生击穿放电现象，一旦放电金属屏蔽层通过电弧通道接地，铜屏蔽上的电荷得到释放，因而电压立刻降低，电弧熄灭，电容C2又重新充电，直到电压达到绝缘的击穿电压再次放电，这样周而复始发生间歇性电弧放电现象。
桥架接地节点图说明( word档可修改 工艺流程 质量控制点 做法说明及节点详图)
桥架接地节点图
工艺流程构造做法做法说明及节点详图
1 接地干线固定位置定
位
确定桥架接地干线固定位置，开孔（或提
前预留）
2 接地干线与桥架、支
架联结
接地干线与桥架、支架联结
3 电阻测试，符合设计
要求
电阻测试，符合设计要求
质量控制点
1、扁铁搭接长度，扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施
焊，焊缝要进行防锈处理。
2、金属电缆桥架及其支架全长不少于2处与接地（PE）或接零（PEN）
干线相连接；
3、非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许
截面积不小于4mm2。
4、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于
2个有防松螺帽或防松垫圈的连接固定螺栓。
桥架接地节点图。
电气安装质量通病
电气安装质量通病一、线槽敷设及其敷线的质量通病（1）、金属线槽敷设扭曲、挠度偏大。
现象；1.金属线槽的板材厚度太薄，金属线槽变形；2.金属线槽的支、吊架固定点间距大；金属线槽扭曲、挠度偏大；3.金属线槽的紧固螺母安装在线槽的内侧；4.线槽过变形缝处无补偿措施（2）控制措施1.线槽的厚度要求等于或大于1.0mm，以保证线槽有一定的强度；线槽的尺寸越大，对厚度要求越厚，对厚度不满足要求的线槽，都必须更换为合格的产品。
2.加强质量管理，有详细的技术交底；严格要求施工人员，应在放线定位后，做出标记再施工，使线槽的固定点间距满足要求，使线槽紧固牢靠、不变形，对支、吊架间距不等或有问题的重新进行调整，直至符合规范要求；3.金属线槽的支、吊架固定点间距为1.5～2m，并结合厂家提供的产品特性数据选用。
在进出接线盒、箱、柜及转角、转弯、变形缝两端、丁字接头三端处，在500mm以内应设置固定点；4. 安装支、吊架时应注意：调顺直支架或吊架，在分段将线槽放在吊架或支架上；调整直线段支、吊架端正，再调整接口和拐弯处的固定架。
调整后支、吊架的受力受力应均匀，固定牢固、平整美观，无扭曲、变形现象。
线槽敷设应横平竖直，线槽进行交叉转弯、丁字连接或变径时，应采用配套专业单通、弯通、三通、四通或变径等进行连接。
线槽与箱、盘、柜等分支连接，应采用配套专用定型产品，进行固定连接。
5.严格管理，加强施工人员的责任心，对缺螺栓的应补齐，螺母应在线槽的外侧，以防止割线；同时要注意：安全问题要放在第一位，实在第二位，美观是第三位的，不能为了美观而忽略安全问题；6.在变形缝处，线槽应断开。
槽内用内连连接板搭接，一段可自由活动，但此处应跨接接地。
缺补偿装置的地方应加补偿装置。
二、线槽内敷设导线过多且乱（1）现象1线槽内导线有接头，线槽内的导线放置杂乱；2.线槽内导线未固定好；3.线槽内的导线敷设台多，盖不上盖板；4.强电和弱电的导线或同一电源不同的回路有干扰要求的导线，敷设在同一线槽内。
