阿贝折光仪的使用方法
阿贝折射仪的原理和使用方法

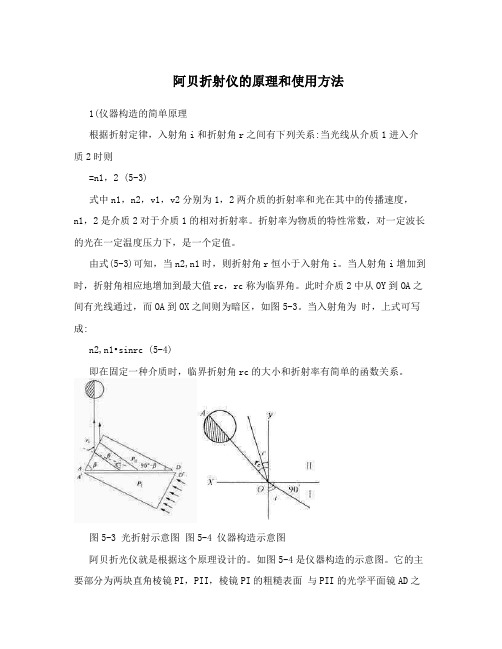

阿贝折射仪的原理和使用方法1(仪器构造的简单原理根据折射定律，入射角i和折射角r之间有下列关系:当光线从介质1进入介质2时则=n1，2 (5-3)式中n1，n2，v1，v2分别为1，2两介质的折射率和光在其中的传播速度，n1，2是介质2对于介质1的相对折射率。
折射率为物质的特性常数，对一定波长的光在一定温度压力下，是一个定值。
由式(5-3)可知，当n2,n1时，则折射角r恒小于入射角i。
当人射角i增加到时，折射角相应地增加到最大值rc，rc称为临界角。
此时介质2中从OY到OA之间有光线通过，而OA到OX之间则为暗区，如图5-3。
当入射角为时，上式可写成:n2,n1•sinrc (5-4)即在固定一种介质时，临界折射角rc的大小和折射率有简单的函数关系。
图5-3 光折射示意图图5-4 仪器构造示意图阿贝折光仪就是根据这个原理设计的。
如图5-4是仪器构造的示意图。
它的主要部分为两块直角棱镜PI，PII，棱镜PI的粗糙表面与PII的光学平面镜AD之间约有0.1到0.15mm的空隙，用于装待测液体并使在PI、PII间铺成一簿层。
光线从反射镜射入棱镜PI后，由于面是粗糙的毛玻璃而发生漫射，从各种角度透过缝隙的被测液体;进入棱镜PII中，由前所知，从各个方向进入棱镜PII的光线均产生折射，而其折射角都落在临界角rc之内(因为棱镜的折射率大于液体的折射率，因此人射角从到的全部光线都能通过棱镜而发生折射)。
具有临界角rc的光线穿出棱镜PII后射于目镜上，此时若将目镜的十字线调节到适当位置，则会见到目镜上半明半暗。
从几何光学原理可以证明，缝隙中液体的折射率n液与rc间的关系为:n液,sinBB对一定的棱镜为一常数，n棱镜在定温下也是个定值。
所以液体的折射率n液是角rc的函数。
由rc可计算液体折射率。
折光仪上已经把读数rc换算成n液的值，可直接读出n液的值。
在指定条件下，液体的折射率因所用单色光的波长不同而不同。
若用普通白光作为光源，则由于发生色散而在明暗分界线处呈现彩色光带，使明暗交界不清楚。
阿贝折射仪使用方法
阿贝折射仪是一种用于测定物质折射率的仪器，广泛应用于化学、物理、地质等科学领域。
本文将介绍阿贝折射仪的使用方法。
一、准备工作在使用阿贝折射仪之前，需要进行一些准备工作。
首先，检查仪器是否完好，包括碳丝灯是否正常、物镜和目镜是否清洁、臂长是否一致等。
其次，准备样品，通常使用的是液体样品，需根据实验要求准确称量。
最后，根据样品的性质选择合适的热敏电阻和折射率计量液。
二、测量步骤1. 校准仪器。
首先将阿贝折射仪两臂悬浮在空中，调整阿贝板距离，使两条视线重合，观察碳丝灯发出的光线是否垂直于目镜视野。
若不垂直，则需用对角螺丝微调，直至垂直。
2. 装入样品。
将样品倒入仪器样品池中，调整池底高度，使样品面波动不超过2mm。
3. 取得折射角。
视线观察物镜内图像，转动仪器框架，调节反射镜，得到入射角和反射角。
通过简单的几何公式，即可求得折射角。
4. 量出臂长和温度。
用卷尺分别量取两臂的长度，使用热敏电阻计量温度。
5. 求出折射率。
通过所测得的折射角、臂长和温度，使用折射率计量液求得样品折射率。
三、注意事项1. 阿贝折射仪测量时需要严格控制实验室温度和湿度，以确保结果的准确性。
2. 对于不同样品，使用不同的折射率计量液，并严格遵照说明书添加。
3. 使用前请务必关注仪器的适用范围。
4. 量取臂长时需保持两臂长度一致。
5. 阿贝折射仪使用后必须进行清洗和消毒，让其处于清洁和干燥状态。
通过以上介绍，相信大家对阿贝折射仪的使用方法有了更深入的了解。
在使用阿贝折射仪时，请务必注意安全，严格遵循要求，以保证测量的准确性和安全性。
阿贝折光仪操作规程
阿贝折光仪操作规程阿贝折光仪操作规程一、安全注意事项1. 操作人员需熟悉仪器的使用方法和操作规程，具备相关知识和技能。
2. 操作人员需戴上防护眼镜，并保持工作台面整洁和无杂物。
3. 在操作过程中，应注意避免触碰到仪器的运动部件，以免造成伤害或损坏仪器。
4. 操作人员应对仪器进行定期的维护和保养，确保其正常运行和安全使用。
二、准备工作1. 将阿贝折光仪放置在平稳的工作台面上，并接通电源。
2. 打开仪器的防护罩，检查仪器的光源和检测器是否正常工作。
3. 根据需要选择合适的滤光片和检测器。
4. 准备待测样品，确保样品具有一定的透明度和平整度。
三、操作步骤1. 调节仪器的光源，使其亮度适中。
2. 将待测样品放置在工作台上，并调整光路，使光线通过样品。
3. 调节检测器的位置，使其接收到样品透射的光线。
4. 打开仪器的目镜和光圈，调节目镜对准样品表面，并使光圈缩小至最小。
5. 调节仪器的放大倍数和焦距，观察和调整样品的视场。
6. 按照要求进行测量，记录下测得的各项参数。
7. 如果需要进行多次测量，应在每次测量前进行校准和调零操作。
8. 操作完成后，关闭仪器的光源和检测器，拆除待测样品，并将仪器的防护罩合上。
四、操作注意事项1. 操作人员应保持手部干燥，并避免用湿手触摸仪器。
2. 在操作过程中应轻拿轻放仪器和样品，避免碰撞和摩擦。
3. 如发现仪器故障或异常情况，应及时停止操作并进行排查和修复。
4. 长时间连续使用阿贝折光仪时，应注意休息和眼部保护，避免眼部疲劳和损伤。
五、仪器维护和保养1. 每次使用后，应将仪器清洁干净，并保持光路的清洁和畅通。
2. 定期检查和保养仪器的光源、检测器和光学系统，确保其正常工作和准确测量。
3. 如发现仪器有损坏或异常情况，应及时联系维修人员进行修复或更换部件。
阿贝折光仪是一种用于测量物质的折射率和光学性质的仪器，操作规程的正确执行可以确保测量结果的准确性和可靠性，并保证仪器的长期稳定运行。
阿贝折射仪使用说明书
USER ’S INSTRUCTIONS 使用说明书使用产品前请仔细阅读本使用说明书，并请妥善保管阿贝折射仪前言感谢您选择力辰科技阿贝折射仪，为获得更好的使用体验，请认真阅读本使用说明书，并遵守安全操作规范！请妥善保管本使用说明书以便需要时查阅！注意事项：请确保只有受过相关训练的人员才能操作使用本仪器。
请遵守安全规范、人身安全和事故防止等相关规范。
请将仪器放置于平稳、清洁、防滑、干燥和防火的台面上。
请注意远离腐蚀性气体。
每次使用前请注意检查仪器和配件确保无损。
请根据处理介质的种类，选择合适的防护装置。
处理有毒、易挥发介质时，请使用密闭容器并在合适的通风橱中进行。
一、概述阿贝折射仪是能测定透明、半透明液体或固体的折射率和平均色散的仪器（其中以测透明液体为主），如仪器上接恒温器，则可测定温度为0℃～70℃内的折射率。
折射率和平均色散是物质的重要光学常数之一，能借以了解物质的光学性能、纯度、浓度及色散大小等。
本仪器能测出蔗糖溶液内含糖量浓度的百分数（0～95%，相当于折射率为1.333～1.531）。
故此仪器使用范围甚广，是石油工业、油脂工业、制药工业、制漆工业、食品工业、日用化学工业、制糖工业、和地质勘察等有并工厂，学校及有并研究单位不可缺少的常用设备之一。
仪器工作原理简述：折射仪的基本原理即为折射定律：n1，n1n2为交界面的两侧的两种介质的折射率（图一）a1为入射角、a2为折射角。
图一若光线从光密介质进入光疏介质，入射角小于折射角，改变入射角可以使折射达到90°，此时的入射角称为临界角，本仪器测定折射率是基于测定临界角的原理。
图二中，当不同角度光线射入AB 面时，其折射都大于I，如果用一望远镜对出射光线视察，可以看到望远镜视场被分为明暗两部分，二者之间有明显分界线，见图三所示，明暗分界处即为临界角的位置。
图二中，ABCD 为一折射棱镜，其折射率为n2，AB面以上是被测物体。
图二图三二、仪器结构图四结构部分（图四和图五）：底座⑭为仪器的支承座，壳体⑰固定在其上。
阿贝折射仪的使用方法 折射仪如何操作
阿贝折射仪的使用方法折射仪如何操作1、仪器安装：将阿贝折射仪安置在光亮处，但应避开阳光的直接照射，以免液体试样受热快速蒸发。
用超级恒温槽将恒温水通入棱镜夹套内，检查棱镜上温度计的读数是否1、仪器安装：将阿贝折射仪安置在光亮处，但应避开阳光的直接照射，以免液体试样受热快速蒸发。
用超级恒温槽将恒温水通入棱镜夹套内，检查棱镜上温度计的读数是否符合要求一般选用20.0±0.1、℃或25.0±0.1、℃、2、加样：旋开测量棱镜和辅佑襄助棱镜的闭合旋钮，使辅佑襄助棱镜的磨砂斜面处于水平位置，若棱镜表面不清洁，可滴加少量丙酮，用擦镜纸顺单一方向轻擦镜面不可来回擦、。
待镜面洗净干燥后，用滴管滴加数滴试样于辅佑襄助棱镜的毛镜面上，快速合上辅佑襄助棱镜，旋紧闭合旋钮。
若液体易挥发，动作要快速，或先将两棱镜闭合，然后用滴管从加液孔中注入试样注意切勿将滴管折断在孔内、。
3、调光：转动镜筒使之垂直，调整反射镜使入射光进入棱镜，同时调整目镜的焦距，使目镜中十字线清楚光亮。
调整消色散补偿器使目镜中彩色光带消失。
再调整读数螺旋，使明暗的界面恰好同十字线交叉处重合。
4、读数：从读数望远镜中读出刻度盘上的折射率数值。
常用的阿贝折射仪可读至小数点后的第四位，为了使读数精准，一般应将试样重复测量三次，每次相差不能超过0.0002，然后取平均值。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
阿贝折射仪是能测定透亮、半透亮液体或固体的折射率nD和平均色散nF—nC的仪器（其中以测透亮液体为主），如仪器上接恒温器，则可测定温度为0℃～70℃内的阿贝折射仪是能测定透亮、半透亮液体或固体的折射率nD和平均色散nF—nC的仪器（其中以测透亮液体为主），如仪器上接恒温器，则可测定温度为0℃～70℃内的折射率nD。
阿贝折光仪原理和使用教程
折射率是物质的特性常数。
一定温度下，纯物质具有确定的折射率，而混合物的折射率则与混合物的组成有关。
例如对于溶液，当溶质的折射率小于溶剂的折射率时，浓度越大，混合物的折射率越小，反之亦然，通过物质折射率的测定可以了解物质的组成、纯度及结构等。
由于测定折射率所需样品量少、测量精度高、重现性好，常用来定性鉴定液体物质活其纯度以及定量分析溶液的组成等。
阿贝折光仪是测量物质折光率的专业仪器，它能快速而准确的测出透明、半透明液体或固体材料的折射率（测量范围一般为1300~1700），它还可以与恒温、测温装置连用，测定折射率随温度的变化关系。
其工作原理简述如下：阿贝折光仪中的阿贝棱镜组由两个折射率为n的直角棱镜组成，一个辅助棱镜，它的弦面是磨砂的，其作用是形成均匀的扩展面光源，另一个是测量棱镜，待测液体夹在两棱镜的弦面之间，形成薄膜。
阿贝尔折光仪的使用方法如下(1)安装将阿贝折光仪放在光亮处，但避免放置于直曝的日光中，用超级恒温槽吃将恒温水通入棱镜夹套内，其温度以折光仪器上度计读数为准。
(2)加样松开锁扭，开启辅助校镜，使其磨砂斜面处于水平位置 ,滴几滴丙酮于镜面，可用镜头纸轻轻揩干。
滴加几滴试样于镜面上(滴管切勿触及镜面)，合上棱镜，旋紧锁扭。
若液样易挥发，可由加液小枪直接加入。
(3)对光转动镜筒使之垂直，调节反射健使入射充进入棱镜，同时调节目镜的焦距，使目镜中十字线清晰明亮。
(4)读数调节读数螺旋，使目镜中呈半明半暗状态。
调节消色散棱镜至目镜中彩色光带消失，再调节读数螺旋，使明暗界面恰好落在十字线的交叉处。
若此时呈现徽色散.继续调节消色散棱镜，直到色散现象消失为止。
这时可从读数望远镜中的标尺上读出折射率。
为减少误差，每个样品需重复测量三次，三次读数的误差应不超过0. 002，再取其平均值。
阿贝折光仪注意事项实验时将仪器放在光线较好的桌子上，然后再棱镜外套上装好温度计，用超级恒温槽通入恒温水，恒温在（25±0.1）℃或其他温度1、仪器校正打开棱镜，滴两滴丙酮在镜面上，合上再打开，然后用已知折射率的遮光玻璃块来校正标尺刻度。
阿贝折光仪的使用.
目录页 结构原理
技能应用 技能操作
注意事项
食品营养与检测专业教学资源库
阿 贝 折 光 仪 的 使 用
• 结构原理-结构
1.底座 2.棱镜调节旋钮 3.圆盘组（内有刻度板） 4.小反光镜 9.分界线调节螺丝 5.支架 10.消色调节旋钮 6.读数镜筒 11.色散刻度尺 7.目镜 12.棱镜锁紧扳手 8.观察镜筒 13.棱镜组 14.温度计插 座 15.恒温器接头 16.保护 罩 17.主轴18.反光镜
测完之后，打开棱镜并用 丙酮洗净镜面，并夹上擦 镜纸以防镜面受损。
食品营养与检测专业教学资源库
阿 贝 折 光 仪 的 使 用
注意 事项
• 注意事项
仪器应放置于干燥、空气流通的室内，以免光学零件受潮后生霉。 当测试腐蚀性液体时应及时做好清洗工作（包括光学零件、 金属件以及油漆表面），防止侵蚀损坏。
被测试样中不应有硬性杂质，应防止把折射棱镜表面拉毛或产生压痕。
如用标准试样则对折射棱镜的抛光面加12滴溴代萘再贴上标准试样的抛光面当读数视场指示于标准试样上之值时观察望远镜内明暗分界线是否在十字线中间若有偏差则用螺丝刀微量旋转小孔内的螺钉带动物镜偏摆使分界线相位移至十字线中心
食品营养与检测专业教学资源库
阿贝折光仪的使用
主讲：张晓霞
食品营养与检测专业教学资源库 食品营养与检测专业教学资源库
将棱镜打开，用擦镜纸将 镜面拭洁后，在镜面上滴 少量待测液体，并使其铺 满整个镜面，关上棱镜。 如出现彩色光带，调节消 色补偿器，使彩色光带消 失，阴暗界面清晰。
加样
调节
色彩补偿
清洗
调节反射镜使入射光线达到最强，然后 转动棱镜使目镜出现半明半暗，分界线 位于十字线的交叉点，这时从放大镜即 可在标尺上读出液体的折射率。
阿贝折射仪的构造和使用方法
阿贝折射仪的构造和使用方法
1.主体：通常由金属或塑料制成，它是仪器的主要支撑结构。
2.光源：通常使用白炽灯或者LED作为光源，能够产生均匀且稳定的光线。
3.光路：光源通过凸透镜（凸透镜与光源之间的距离可调节）和光圈形成的光束进入样品室。
光圈的大小可以通过调整光圈旋钮来控制。
4.读数装置：通常使用目镜或者半反射镜读数。
目镜具有刻度线，用于读取折射率。
使用方法如下：
1.准备：首先将仪器放在水平台面上，确保仪器水平放置，然后打开光源。
2.样品室的清洁：清洗样品室以确保没有污渍或气泡，使用软布轻轻擦拭。
3.样品放置：在样品室上方加一两滴待测液体，确保液滴覆盖样品室的全部表面，将样品被金属夹持器夹住。
4.调节焦距：将凸透镜拉近或拉远，根据待测液体的折射率调节光源和凸透镜之间的距离，使图像清晰和亮度最大化。
5.调节光圈：通过旋钮调整光圈的大小，直到目视观察到最亮的或者一致的图像。
6.读取测量结果：将目镜转动至最亮的位置，读取目镜上的刻度线，通常以折射率（nD）读数。
需要注意的是，为了获得准确的测量结果，应该遵循以下操作步骤：
a.在每次测量之前，应该清洁样品室，以防止残留物干扰测量。
b.对于粘稠液体，可能需要稍微加热液体以降低粘度。
c.当测量固体样品时，通常将固体样品溶解在适量的溶剂中，然后进行测量。
d.应避免在高温、湿度或有挥发性化学品的环境中操作，这可能会导致测量结果的不准确。
总之，阿贝折射仪是一种简单易用的测量液体折射率的仪器。
通过遵循正确的操作步骤，可以获得准确的测量结果，并在实验室、制药、食品加工等领域得到广泛应用。
【折射仪】折射仪四个常见问题
【折射仪】折射仪四个常见问题1.阿贝折射仪的使用方法阿贝折射仪的使用方法1、仪器安装：将阿贝折射仪安置在光亮处，但应避开阳光的直接照射，以免液体试样受热快速蒸发。
用超级恒温槽将恒温水通入棱镜夹套内，检查棱镜上温度计的读数是否符合要求一般选用20.0±0.1、℃或25.0±0.1、℃2、加样：旋开测量棱镜和辅佑襄助棱镜的闭合旋钮，使辅佑襄助棱镜的磨砂斜面处于水平位置，若棱镜表面不清洁，可滴加少量丙酮，用擦镜纸顺单一方向轻擦镜面不可来回擦、。
待镜面洗净干燥后，用滴管滴加数滴试样于辅佑襄助棱镜的毛镜面上，快速合上辅佑襄助棱镜，旋紧闭合旋钮。
若液体易挥发，动作要快速，或先将两棱镜闭合，然后用滴管从加液孔中注入试样注意切勿将滴管折断在孔内、。
3、调光：转动镜筒使之垂直，调整反射镜使入射光进入棱镜，同时调整目镜的焦距，使目镜中十字线清楚光亮。
调整消色散补偿器使目镜中彩色光带消失。
再调整读数螺旋，使明暗的界面恰好同十字线交叉处重合。
4、读数：从读数望远镜中读出刻度盘上的折射率数值。
常用的阿贝折射仪可读至小数点后的第四位，为了使读数精准，一般应将试样重复测量三次，每次相差不能超过0.0002，然后取平均值。
阿贝折射仪阿贝折射仪阿贝折射仪的使用方法_阿贝折射仪2.折射仪的维护保养措施折射仪又称折光仪，是利用光线测试液体浓度的仪器，用来测定折射率、双折率、光性，折射率是物质的紧要物理常数之一、折射仪的维护保养措施：（1）仪器应置于干燥、空气流通的室内，以免光学零件受潮后生霉。
（2）当测试腐蚀性液体时应适时性做好清洗工作（包括光学零件、金属件以及油漆表面），防止侵蚀损坏。
仪器使用完毕后必需做好清洁工作。
（3）被测试样中不应有硬性杂质，当测试固体试样时，应防止把折射棱镜表面拉毛或产生压痕。
（4）常常保持仪器清洁，严禁油手或汗手触及光学零件，若光学零件表面有灰尘可用高级鹿皮或长纤维的脱脂棉轻擦后用皮吹吹去。
数字阿贝折光仪的使用
数字阿贝折光仪的使用
1、连接数字阿贝折光仪电源插座，按下“POWER”按钮。
待显示窗显示“0000”，
聚光灯部件灯亮，进行下一步实验。
2、打开折射棱镜部件，移去擦镜纸。
用另外擦镜纸将镜面擦干，取样管垂直向
下将样品滴加在镜面上，注意不要有气泡，然后将棱镜合上，轻按，使棱镜紧贴。
3、旋转照明部件，使视场最亮。
4、旋转目镜，使视场最清晰。
5、调节大手轮，使界面中出现上明下暗界面（中间有色散面）。
6、调节目镜方缺口的色散校正手轮，使色散面消失，出现半明半暗界面。
7、旋转大手轮，使分界线在十字相交点。
8、在操作界面上，按“READ”键，读取样品折光率。
9、测试全部结束后，用擦镜纸擦干棱镜，选取新擦镜纸，夹在棱镜部件中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阿贝折光仪的使用方法
1.准备工作：
-将仪器放在水平稳定的平台上，并调整它的位置。
-清洗测量平台和测量棱镜，确保它们干净。
-准备好待测液体样本，确保其温度稳定。
2.校准测量平台：
-打开折光仪，并将视场中心对准刻度盘上的0刻线。
-旋转调节盘，使刻度盘上的游标移动到刻度盘中心的刻度线上。
3.样品测量：
-使用滴管或注射器，将待测液体滴在测量平台上，确保其完全覆盖测量区域。
-通过眼睛或放大镜观察，调整刻度调节仪，直到从棱镜中观察到最小分离的暗亮交替条纹。
-读取刻度盘上游标所在刻度线的值。
4.折射率计算：
-根据仪器上的刻度盘数值及所用液体的折射率与温度关联表，查找并记录所测液体的折射率值。
5.清洁和保养：
-测量完成后，用纯净水或溶液轻轻清洗测量平台和棱镜表面。
避免刮擦或强力擦拭。
-用干燥、软布擦干仪器的各个部分，并将其放在干燥的环境中存放。
6.注意事项：
-使用之前，应查看仪器的使用手册，了解详细的操作方法和注意事项。
-频繁校准仪器可以确保测量结果的准确性。
-温度对折射率的测量结果影响很大，因此，在测量之前应注意待测
液体的温度。
-避免使用刺激性或腐蚀性液体进行测量，以免损坏仪器。
-仪器在使用后应妥善保养，避免灰尘、油渍等对仪器的影响。
总结：
阿贝折光仪是一种简单易用的仪器，用于测量液体样品的折射率。
通
过调节刻度调节盘，观察交替的暗亮条纹并读取刻度盘上的数值，可以计
算出液体的折射率。
使用之前需要进行校准，并注意操作方法和事项，以
确保准确的测量结果。
仪器使用后应进行清洁和保养，以延长其使用寿命。
