数显折射仪使用说明(仪器设备技术资料)
2 手持折射仪使用说明书
手持折射仪使用说明书
一、仪器构造与原理
折射仪构造见下图。
根据不同浓度的液体具有不同的折射率这一原理设计而成。
①检测棱镜②盖板③校准螺丝④光学系统通路⑤视度调节环、目镜
二、使用方法
1.打开盖板，用软布仔细擦净检测棱镜。
2.调整基准：仪器在测量前需要校正零点。
取蒸馏水数滴，放在检测棱镜上，轻轻盖上盖板，避免气泡产生。
转动视度调节环，使视场的蓝白分界线清晰。
拧动零位校准螺丝，使分界线调至刻度0%位，W位，1.000%位。
（若已调好，可直接使用）
3.测量：擦净检测棱镜，取待测液体数滴，至于检测棱镜上，使溶液遍布棱镜表面。
将仪器近光板对准光源或明亮处，眼睛经过目镜观察，转动视度调节环，使视场的蓝白分界线清晰。
分界线的刻度值即为溶液的比重。
三、注意事项
1．此仪器为精密光学仪器在使用中必须细心谨慎，严格按照说明使用，不得任意松动仪器各连接处，不得跌落、碰撞，严禁发生剧烈震动。
2.使用完毕后，严禁用自来水直接冲洗，避免光学系统管路进水。
应用干净软布擦拭。
3.仪器放于干燥、无腐蚀气体的地方保管。
折射仪的工作原理与使用方法
折射仪的原理和应用一、名称折射仪又称折光仪，是利用光线来测定宝石折射率值的一种仪器。
它用一个高折射率的均质性材料半球作棱镜；通过棱镜射向被测光疏物质的光,小于临界角的光线进入该光疏物质,目镜上见不到这些光,表现为一个暗域；大于临界角的光线全反射回棱镜,在目镜上表现出一个亮域；明暗域的分界线相当于该临界角的位置。
目镜下安装有一个标尺,刻有与此临界角相对应的折射率值,明暗域界限指示的数值即被测物质的折射率。
折射仪不仅可测得宝玉石的折射率、双折射率,还可用来判定轴性、光性正负,使用单色光源或滤色片,还可用于测定色散值。
折射率是宝石最为稳定的性质之一，因此折射仪是常规鉴定仪器中最为重要的一个仪器了、对于抛光良好的宝石，能够精确的测定宝石的折射率，双折射率，从而推断出宝石的光性、轴性，最终可以定出宝石的种属，为宝石的鉴定提供证据。
但鉴定宝石需要从晶体结构、比重、折光度、多向色性、硬度等多方面综合考虑，即使同样的宝石，产地不同，性质也有差异，价值也不同，如产自缅甸的红宝石和产自泰国的，在光学性质和内部结构上都有一定的差异。
二、工作原理折射仪的工作原理是建立在全内反射的基础上。
该仪器是测量宝石的临界角，并将读数直接转换成折射率值。
作为折射仪的棱镜, 必须是单折射。
如果棱镜是双折射、宝石又是双折射，光线首先通过棱镜会产生双折射，分解成两条光线，这两条光线在通过宝石发生双折射，变成四条光线，分析的数据就会更多，读数势必会造成混乱，因此为了能够方便读数,棱镜必须要是一个单折射的介质。
棱镜是作为一个光密介质的角色出现的，因此只有当棱镜的折射率大于宝石才能够满足全反射发生的条件，因此为了能够满足多数宝石折射率的测定，就必须要求棱镜有足够大的折射率。
棱镜还有一个功能就是载物台，它需要频繁的与宝石发生摩擦，如果棱镜的硬度过低，在频繁的使用过程中会发生磨损，严重影响折射仪的使用寿命。
另外,在测定宝石折射率时需要借助“折射油”，这是一个具有腐蚀性的有机溶液，因此为了延长仪器的使用寿命，棱镜需要有足够大的硬度和足够强的化学稳定性。
WAN数字空气折射率测定仪说明书14页word文档
WAN-12B型数字空气折射率测量仪一、前言本仪器隶属物理光学实验范畴，利用迈克耳逊干涉仪的两束相干光在空间各有一段光路是分开的，通过在其中一支光路中放进被研究对象而不影响另一支光路，让学生进一步了解光的干涉现象及其形成条件，以及学习调节光路的方法，同时也为测量空气折射率提供了另一种思路和方法，而采用迈克耳逊干涉仪测量空气折射率，具有设备简单、操作方便等优点。
二、原理由图一可知，迈克耳逊干涉仪中，当光束垂直第 1 页第 2 页入射至C 、D 镜面时两光束的光程差δ可以表示成()22112L n L n -=δ （1-1）式中1n 和2n 分别是路程1L 和2L 上介质的折射率。
设单色光在真空中的波长为0λ，当0λδK =，K=0，1，2…… （1-2）第 3 页时产生相长干涉，相应地在接收屏中心总光强为极大。
由式（1-1）可知，两束相干光的光程差不单与几何路程有关，而且与路程上介质的折射率有关。
当1L 支路上介质折射率改变1n ∆时，因光程差的相应变化而引起的干涉条纹变化数为∆K ，由式（1-1）和式（1-2）可知1012L n λ∆K =∆ （1-3） 由式（1-3）可知：如测出接收屏上某一处干涉条纹的变化数∆K ，就能测出光路中折射率的微小变化。
当管内压强由大气压强b P 变到0时，折射率由n 变到1，若屏上某一点（通常观察屏的中心）条第 4 页纹变化数为m ，则由式（1-3）可知Lm n 210λ=- （1-4） 通常在温度处于15℃～30℃范围时，空气折射率可用下式求得：()9,10003671.018793.21-⨯+=-tp n p t （1-5） 式中温度t 的单位为℃，压强p 的单位为Pa 。
因此，在一定温度下，()p t n ,1-可以看成是压强p 的线性函数。
由式（1-4）可知，从压强p 变为真空时的条纹变化数m 与压强p 的关系也是一线性函数，因而应有2211p m p m p m ==，由此得第 5 页p p p m m m 1212--= （1-6） 代入式（1-4）得p p p m m L n 1212021--=-λ （1-7）可见，只要测出管内压强由1p 变到2p 时的条纹变化数12m m -，即可由式（1-7）计算压强为p 时的空气折射率n ，管内压强不必从0开始。
数显折射仪使用说明(仪器设备技术资料)
数显折射仪使用说明数显折射仪使用说明一、结构简图二、操作步骤A. 置零（建议不要省略该步骤）1．彻底清洁棱镜窗；将蒸馏水滴入棱镜窗。
（DRB28-65和DRB28-65nD的标准液：30%的糖溶液或折射率为1.3812的溶液；DRB58-92和DRB58-92nD的标准液：60%的糖溶液或折射率为1.4419的溶液；其它型号的标准液为蒸馏水）2. 按住"CAL'按钮5秒钟，直到液晶显示器上开头闪耀"rEF'。
消失"rEF'后，10秒内，按住"Mes'按钮5秒钟。
仪器便开头置零。
置零完成后，液晶显示器上将会消失"End'。
B. 测量1. 彻底清洁棱镜窗；将标准溶液滴入棱镜窗。
2. 按"Mes'键。
C. 刻度转换1. 关掉开关。
2. 同时按住"CAL' 和"Mes' 键，按"On/Off'开启开关。
3. 1～2的步骤设置其它的刻度（选定的刻度状态，会自动保存起来）。
三、其它操作说明1. 电池的安装假如没有电池或电池没电了，液晶显示器的左上方会有警报信号"'消失，这时您需要装入或更换电池。
打开背后的电池盒盖装入或更换上新电池。
2.电源开关按"on/off'按钮，掌握开关。
开启时，会自动显示摄氏温度。
假如三分钟内没有任何操作，此仪器将自动关闭。
3. 温度测量在测量时只要按一下此按钮，就可显示温度。
要实现在华氏温度和摄氏温度之间的转换也只要按此按钮。
四、留意事项1．不要将此仪器暴露于低温，高温柔日照的环境中，以防液晶显示因此而失去作用。
2．此仪器是极精密的仪器，因此，禁止任何猛烈的碰撞的产生。
3．为防其损坏，请不要随便拆卸或更换其内部元件。
4．请严格根据说明书调整零刻度。
5．每一次测量之前和之后都要清洗棱镜面和棱镜台窗。

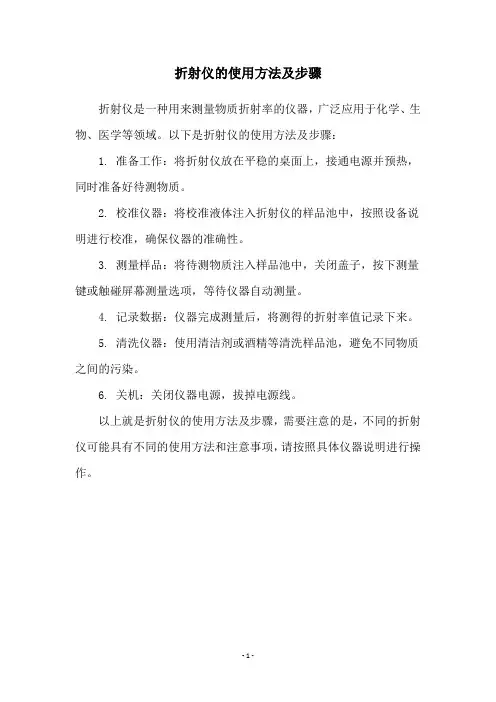

折射仪的使用方法及步骤
折射仪的使用方法及步骤
折射仪是一种用来测量物质折射率的仪器，广泛应用于化学、生物、医学等领域。
以下是折射仪的使用方法及步骤：
1. 准备工作：将折射仪放在平稳的桌面上，接通电源并预热，同时准备好待测物质。
2. 校准仪器：将校准液体注入折射仪的样品池中，按照设备说明进行校准，确保仪器的准确性。
3. 测量样品：将待测物质注入样品池中，关闭盖子，按下测量键或触碰屏幕测量选项，等待仪器自动测量。
4. 记录数据：仪器完成测量后，将测得的折射率值记录下来。
5. 清洗仪器：使用清洁剂或酒精等清洗样品池，避免不同物质之间的污染。
6. 关机：关闭仪器电源，拔掉电源线。
以上就是折射仪的使用方法及步骤，需要注意的是，不同的折射仪可能具有不同的使用方法和注意事项，请按照具体仪器说明进行操作。
- 1 -。
折射仪的使用方法
折射仪的使用方法
1.调整仪器：首先，将仪器水平放置，并调整其高度，使其与测试样品齐平。
接着，打开仪器开关，并调节仪器内部的光源和接收器，以使其能够准确读取折射角和入射角。
2. 准备样品：在进行测量之前，需要准备好具有一定厚度和透明度的样品。
样品可以是固体、液体或气体，但必须是透明的。
将样品放置在仪器上，并保证其表面平整。
3. 进行测量：将仪器的入射角调整到所需的角度，并记录下来。
接着，将仪器的接收器调整到合适的位置，以便测量折射角。
开始测量后，仪器会自动计算出材料的折射率。
4. 分析数据：完成测量后，可以将数据记录下来，并进行分析。
这样可以比较不同样品之间的折射率，并确定材料的光学特性。
在实际应用中，折射仪的使用方法有所不同，但总体流程和原理相似。
总之，折射仪是一种简单易用、精度高的测量仪器，可以广泛应用于材料科学、生物医学、化学等领域。
掌握其使用方法，对于科研工作者和生产制造者都具有重要意义。
- 1 -。
折射仪操作规程
折射仪操作规程折射仪是一种常见的实验仪器，用于测量物质的折射率。
为了保证实验过程的准确性和安全性，需要遵守以下操作规程：1. 实验前的准备：- 检查折射仪是否完好，并确认所需的配件和试剂是否齐全；- 清洁折射仪的测量盖板和读数筒，确保表面干净无污垢；- 放置折射仪在水平稳定的工作台上，避免仪器倾斜或受到外界干扰；- 准备好所要测量的物质样品，确保样品干净且没有空气泡。
2. 开始实验：- 打开折射仪的电源开关，等待仪器自检完成；- 调节仪器的零位，使读数筒归零；- 将待测物样品倒入测量盖板中，注意避免溅出；- 用擦拭纸轻轻将测量盖板上多余的样品擦净，确保盖板上干净无污垢；- 轻轻关闭读数筒，确保与测量盖板密封，并确保读数筒上无气泡。
3. 测量过程：- 观察读数筒中的刻度，并取得折射率的读数；- 注意避免头部晃动，以减少读数误差；- 多次取读数，计算平均值，以提高测量的准确性；- 若需要更换样品，先清洗测量盖板，并确保它们的表面干净无污垢；- 在进行下一次测量前，待测物样品需完全排空。
4. 实验后的处理：- 关闭折射仪的电源开关，将仪器归位；- 清洁和维护仪器，去除样品残留物和污垢；- 折射仪的维护应按照仪器的说明书进行，定期进行既定的保养工作；- 将实验室用具归位，并清理实验台面。
5. 注意事项：- 在使用折射仪时，应注意自己的安全和仪器的安全；- 需要根据实验需求选择适当的折射仪，注意其测量范围和精度；- 严禁对折射仪施加过大的力量或在不适当条件下使用；- 使用过程中应保持仪器的稳定性，避免与其他仪器或物品碰撞；- 物质样品的选择要符合实验要求，确保样品纯净无杂质；- 操作过程中需注意观察测量盖板是否完好，并及时更换；- 若出现仪器故障或异常现象，应及时停止操作并联系维修人员。
通过遵守折射仪操作规程，能够确保实验的准确性和安全性，并保护折射仪的设备。
同时也能提高实验数据的可靠性，并避免不必要的测量误差和实验事故的发生。
折射仪的使用方法
折射仪的使用方法
折射仪是一种测量光线折射角的仪器，通常用于分析透明介质的折射率和光学性质。
以下是折射仪的基本使用方法：
1. 准备工作：首先需要将折射仪放置在水平的表面上，确保仪器的底座稳固。
然后打开仪器并等待一段时间，使其达到稳定状态。
2. 调试仪器：使用仪器自带的刻度尺或旋钮，调整仪器的各个部件，使其对准光源，并确保激光或光线能够穿过样本。
3. 放置样本：将要测量的样本放置在折射仪的试样台上，并确保其表面与光线垂直交汇。
4. 测量数据：通过读取折射仪上的刻度或数码显示屏，记录光线经过样本后的折射角度。
5. 计算结果：根据测得的折射角度和已知的光线入射角度，可以通过公式计算出样本的折射率。
6. 清洁和维护：使用完毕后，及时清洁折射仪的试样台和透镜，确保仪器的正常使用和精确测量。
使用折射仪时，也需要注意避免直接暴露在强光下，以免对眼睛造成伤害。
同时，在操作过程中应该避免触碰仪器的光学部件，以免影响测量的准确性。
折射仪工作原理及操作程序
折射仪工作原理及操作程序引言折射仪作为一种精密仪器，被广泛应用于材料科学、化学、生物学等领域，在物质的折射率、反射率等规律的研究中发挥了重要作用。
本文将着重介绍折射仪的工作原理及操作程序。
折射仪工作原理折射仪通过测量样品的折射率反映样品的物理、化学性质。
其工作原理是通过测量光线在样品中的传播速度变化，来计算样品的折射率。
折射仪由红外源、光路系统、光电检测器、计算机等部分组成。
当样品被放置在测量环境中时，红外光线在经过样品后会发生反射和透射现象，通过探测器获取反射和透射的光线，再通过红外光学计算公式，计算出样品的折射率值。
样品的折射率通常通过计算机进行处理，以确保准确度和可靠性。
在测量折射率时，需要注意样品的温度和湿度，这些因素会对折射率值产生影响。
折射仪的操作程序步骤一：准备工作在进行折射仪的测量之前，需要进行准备工作。
首先，根据实验要求调节红外源的功率和波长，然后将样品放在折射仪的测量环境中。
接下来，测量仪器的检测器需要进行预热，以确保稳定的测量效果。
步骤二：校准和测量接下来，您需要校正仪器以确保获得准确的测量结果。
首先根据实验要求进行一个空白测量，然后测量目标物质的折射率。
根据实施情况和实验要求，还可能需要对折射仪进行重新校准的操作以确保测量的准确性。
如需要对时常使用的折射率标准物质进行检测，可以通过比较已知物质和折射率标准物质的折射率值，来判断仪器测量的准确性并确定偏移量。
步骤三：数据处理完成测量后，您需要使用计算机软件对测量数据进行处理。
把获得的结果存储在计算机中，以便后续数据的分析与处理。
折射仪的精度受到多种因素的影响，如样品的温度和湿度等。
通常情况下，需要进行多次测量以获得精确的结果。
数据处理时，需要把多次测量的平均值记录下来，以确定最终的折射率测定值。
总结折射仪作为一种精密仪器，应用广泛。
本文介绍了折射仪的工作原理和操作程序。
了解这些知识将有助于正确操作折射仪，从而获得准确可靠的折射率测定结果。
PCE-DR系列折射仪用户手册说明书
