三自由度机械手臂说明
基于步进电机的三自由度直角型机械手设计
摘 要在工业上，自动控制系统有着广泛的应用，如工业自动化机床控制、计算机系统、 机器人等。
其中工业机器人是相对较新的机械电子设备，它在现代化工业生产中正扮演 着越来越重要的角色。
全自动化工业机械手有能模仿人手和手臂的某些动作功能，用固定程序搬运，抓取 物体或操作工具的自动操作装置，机械手主要由手部和运动机构组成。
按照搬运或者抓 去的物件形状、尺寸、重量、材料和作业环境等的要求的不同，手部有几种结构形式， 吸附型，托持型和夹持型等。
运动机构的功能是使手部完成各种动作：移动、转动等运 动来实现规定的动作。
机构的伸缩、升降和旋转等运动方式，称为机械手的自由度。
本 设计选用三自由度直角坐标型工业机器人，其工作方向为四个直线方向，是通过滚珠丝 杠来实现小臂与大臂的伸缩，升降。
而这些动作都是通过在步进电机的带动下进行。
在 控制器的作用下， 它将执行将工件从一条流水线抓取并运送到另一条流水线这一简单的 动作。
本篇论文主要对机械手的传动部分滚珠丝杠与步进电机进行了计算， 计算内容主要 包括工业机器人的传动机构的设计，以及其机械传动装置的选择。
另外对控制部分的描 述主要有单片机的控制方案，接线原理图以及程序流程图等。
关键词：三自由度，直角坐标，工业机器人ABSTRACTIndustrially, automatic control systems have a wide range of applications, such as automation machine tool control, computer systems, robotics. The industrial robot is a relatively new machinery and electronic equipment in the modern industry, it is playing a more and moreimportant role.Fully automated industrial machinery hand can imitate hand and arm some action function, with fixed procedures handling, grasping an object or operation tool for automatic operation device, the manipulator is mainly composed of a hand and the movement mechanism. According to the transporting or catch to object shape, size, weight, materials and working environment of the different requirements, hand there are several structure forms, adsorption, supporting and clamping type. Motion mechanism is the function of the hand to complete a variety of actions: moving, rotating movement to achieve the required action. Body stretching, lifting and rotating movement, known as the degrees of freedom manipulator. The design of three degree of freedom industrial robot in Cartesian coordinate type, which is composed of four linear direction, through ball screw to realize small arm and the arm stretching, lifting. These movements are all based on the stepper motor driven by. Under the action of the controller, it will perform a workpiece from one production line to crawl and transported to another line of this simple action.This paper focuses on the manipulator drive portion of the ball screw and the stepping motor were calculated, calculate the content mainly includes industrial robot design of the transmission mechanism, and the mechanical transmission device selection. In addition to the control part of the description there are singlechip microcomputer control scheme, the wiring diagram and the program flow diagram.Key words ：three degrees of freedom,Cartesian coordinates , industrial robot目 录1 绪论 (1)1.1 装配机械手的概述.................................................................错误！未定义书签。
三自由度机械手臂
辽宁工程技术大学科技方法训练论文题目基于PLC的三自由度机械手控制系统设计院（系、部）机械工程学院班级机电08-3班姓名指导教师日期2012.01.01基于PLC的三自由度机械手控制系统设计姓名和指导老师学校E-mail:摘要：伴随着机电一体化在各个领域的应用，机械设备的自动控制成分显得越来越重要，由于工作的需要，人们经常受到高温、腐蚀及有毒气体等因素的危害，增加了工人的劳动强度，甚至于危机生命。
因此机械手就在这样诞生了,机械手是工业机器人系统中传统的任务执行机构，是机器人的关键部件之一。
其中的工业机械手是近代自动控制领域中出现的一项新技术，它的发展是由于其积极作用正日益为人们所认识：它能部分地代替人工操作；能按照生产工艺的要求，遵循一定的程序、时间和位置来完成工件的传送和装卸；能制作必要的机具进行焊接和装配从而大大改善工人的劳动条件，显著地提高劳动生产率，加快实现工业生产机械化和自动化的步伐为了提高机械手在工业生产中定位的精度，介绍一种基于PLC的三自由度机械手控制系统设计方案。
方案中提出了步进电机在机械手定位应用中的一种新思路，详细论述三自由度机械手控制系统的硬件结构及软件实现方法，并建立M("GS组态环境界面对系统的运行进行监控。
测试结果表明，该系统运行稳定，定位精确，具有较高的应用价值。
关键词：PLC；三自由度；机械手；步进电机；MCGS组态环境Abstract: as the electromechanical integration in various fields of applications, machinery and equipment to be automatic control component is becoming more and more important, because the job needs, people are often high temperature, corrosion and poisonous gas of the factors such as harm, increased the labor intensity, and even life-threatening. So in this manipulator, was born in the system of industrial robot manipulator is the task of traditional executive mechanism, and is one of the key components of the robot. One of the industrial manipulator is modern automatic control field appeared in a new technology, the development of it is due to its positive role is increasingly been recognized: it can partly replace artificial operation; According to the production requirements, follow a certain procedure, time and location to complete the transfer and loading and unloading; Can make the necessary tools to carry out welding and assembly thereby greatly improve the labor conditions, significantly improve labor productivity and the realization of the industrial production mechanization and automation pace in order to improve the manipulator in industrial production in the precision of the positioning, introduces a kind of threedegrees of freedom manipulator based on PLC control system design scheme. Scheme has been proposed in the stepping motor of the application of the manipulator positioning a new way of thinking, detailed three dof robot control system discussed the hardware structure and the software realization method, and establish the M (" GS configuration environment interface to the operation of the system monitor. Test results show that the system is stable, the precise position, has a high application value.Keywords: PLC; Three degrees of freedom; Manipulator; Stepping motor; MCGS environment引言机械手是一种能模拟人的手臂动作，按照设定程序、轨迹和要求，代替人手进行抓取、搬运工件或操持工具的机电一体化自动装置。
三个自由度工业机器人
工业机器人课程作业报告院（系）名称：机电工程学院作业题目：三自由度圆柱坐标工业机器人班级：姓名：学号：目录1.作业要求 (3)1.1作业目的 (3)1.2作业数据 (3)1.3运动功能图符号(本次作业圆柱坐标型) (3)2.总体设计 (4)2.1组成和关系 (4)2.2设计分析 (4)3.机械系统的设计 (5)3.1末端执行机构设计 (5)3.2手臂机构的设计 (6)3.3机座机构的设计 (7)4.附件 (8)4.1总装图 (8)1.作业要求1.1作业目的1：综合运用所学只是，搜集有关资料，独立完成三自由度圆柱坐标工业机器人操作机和驱动但愿的设计工作。
如驱动元、传动机构、腰身、手臂、手腕、手抓、关节、抓钳尺寸、开合力大小等，至少设计两种以上方案。
(注意：此处无需考虑传感器，控制部分和力学计算)1.2作业数据1：自动线上A、B两条输送带之间距离为1.5米，需设计工业机器人将一个零件从A带送到B带。
2：零件尺寸：内孔Φ100、壁厚10、高100。
3：零件材料：45钢1.3运动功能图符号(本次作业圆柱坐标型)表1-1 运动功能图符号(GB/T12643-90)2.总体设计2.1组成和关系工业机器人在GB/T12643-90定义为“是一种能自动控制、可重复编程、多功能、多自由度的操作机，能搬运材料、工件或操持工具，用以完成各种作业”由执行系统、驱动系统、控制检测系统及检测系统组成。
a)机械系统：是执行完成抓取工件，实现抓取动作的必需的机构。
内容保函如下：手部(末端执行器)：直接抓取工件或夹具机构。
臂部：支承腕部的机构，作用是承受工件的负荷，并把它传递到预定的位置。
腕部：连接手部和臂部的机构，作用为调整及改变手部的动作。
机座：是机器人的基础部件支承手臂的部件，并承受相应的载荷，作用是带动臂部转动、升降动作。
b)驱动系统：为执行系统提供动力。
常用传动方式有机械传动、液压传动、气压传动和电传动。
c)控制系统：控制驱动系统，使执行系统按照产品的要求以及抓取的工件要求进行相应的动作，当发生系统错误或执行故障时发出提示报警信号。
3自由度工程机器人
2.2.
工程机器人自主作业控制统是整个工程机器人自主作业系统的核心。通过数据通信系统，它与图像处理系统控制机取得联系，并接收由图像处理系统控制机送来的目标物体空间坐标，将物体坐标由摄象机空间坐标系转换为工程机器人坐标系，再进行运动学反解，计算出各关节角。通过电液比例换向阀控制器，它控制液比例换向阀的开口大小及阀芯移动方向来控制液压缸的伸缩快慢，从而控制工程机器人的作业。同时读取位移、压力传感器的传感器信号，经处理后作为反馈量同目标量进行比较运算，再将算的阀控信号送往电液比例换向阀控制器，如此反复运算直到整个运算结束，这就是工程机器人自主作业过程。
3自由度
3自由度串联关节型机械手结构简图如图1-2所示。
机械各个关节的自由度是由液压缸来改变的，从机构学的角度看，它们都是一个曲柄滑块机构。液由四组直线液压缸来控制串联关节型机械手的四个自由度（包括手部自由度）。整个液压系统由液压站、油路、电控比例换向阀、比例换向阀控制器和液压缸等组成，如图1–3所示。
工程机器人自主作业控制系统要做控制系统的算法研究，及控制系统的软硬件设计。其中工程机器人自主作业控制系统的算法研究我们将在第四章做详细介绍，控制系统的软硬件设计将在第五章做介绍。
三自由度圆柱坐标工业机器人详解
三自由度圆柱坐标型工业机器人设计学院：机电工程学院班级：姓名：学号：1.末端执行机构设计采用内撑连杆杠杆式夹持器，用小型液压缸驱动夹紧，它的结构形式如图。
内撑连杆杠杆式夹持器采用四连杆机构传递撑紧力，即当液压缸1工作时，推动推杆2向下运动，使两钳爪3向外撑开，从而带动弹性爪4夹紧工件。
该种夹持器多用于内孔薄壁零件的夹持。
2.弹性爪的结构设计:这种结构是在手爪外侧用螺钉固定弹性片两端。
当弹性手工作时，由于夹紧过程具有弹性，就可避免易损零件被抓伤、变形和破损。
3.手臂机构的设计本设计中手臂由滚珠丝杠驱动实现上下运动，结构简单，装拆方便，还设计有两根导柱导向，以防止手臂在滚珠丝杠上转动，确保手臂随机座一起转动。
它的结构如下图。
选用轴向脚架型液压缸，活塞杆末端为外螺纹结构，手臂与末端执行器连同活塞杆一起转动。
4.腰部和基座设计1——支座，2——步进电机，3——谐波齿轮，4——转动机座5——支承槽钢梁，6——滚珠丝杠，7——导向柱，8——锥环无键联轴器通过安装在支座上的步进电机和谐波齿轮直接驱动转动壳体转动，从而实现机器人的旋转运动；通过安装在顶部的步进电机和联轴器带动滚珠丝杠转动实现手臂的上下移动。
采用双导柱导向，防止手臂在滚珠丝杠上转动，确保手臂随机座一起转动。
支撑梁采用槽钢，以减轻重量和节省材料，它的结构如上图。
5.驱动方式的选择由上表知步进电机应用于驱动工业机器人有着许多无可替代的优点，如控制性能好，可精确定位，体积较小可用于程序复杂和运动轨迹要求严格的小型通用机械手等，所以本设计采用它来实现机器人的旋转和上下移动。
选电机为BF反应式步进电机，型号为：90BF001。
由上表知,液压驱动方式反应灵敏,可实现连续轨迹控制,液体压力高，可获得较大的输出力,因此机器人的伸缩运动采用液压驱动方式来实现,从而使机器人容易找准工件。
它的型号为Y-HG1-C50/28×100LJ1HL1Q，它的主要技术参数如下表6.工业机器人的计算机控制系统概述工业机器人具有多个自由度，每个自由度一般包括一个伺服机构，它们必须协调起来，组成一个多变量控制系统。

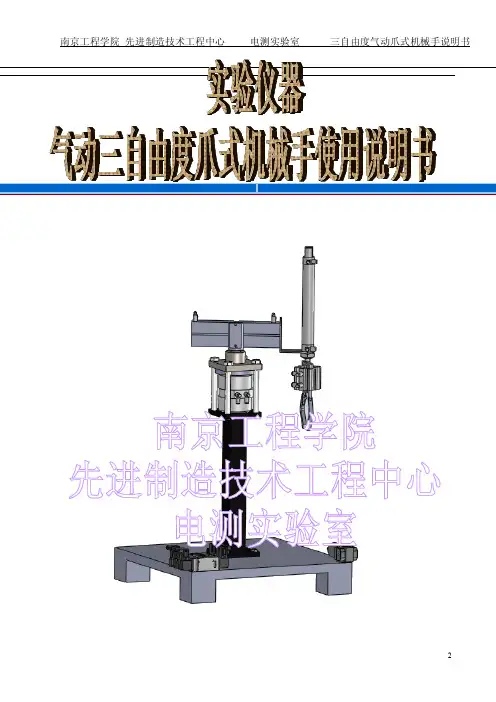

51单片机控制的简单机械手
南京工程学院先进制造技术工程中心电测实验室三自由度气动爪式机械手说明书目录1.三自由度气动机械手简介 (1)2.安装说明 (3)3.操作说明 (6)A.机械手初始状态调整 (6)B.各部件常规检测和使用 (7)C.主控制系统的功能介绍及使用方法 (8)4.气缸使用简介........................................................................ (88)5.电磁阀使用简介.................................................................... (99)6.操作注意事项........................................................................ (99) (99)7.使用常见故障排除................................................................8.机械手的保养...................................................................... (1010)A.机械手的日常维护 (10)B.机械手的防尘 (10)11.参考C程序 (11)1.三自由度气动机械手简介随着社会生产不断进步和人们生活节奏不断加快，人们对生产效率也不断提出新要求。
由于微电子技术和计算软、硬件技术的迅猛发展和现代控制理论的不断完善，使机械手技术快速发展，其中气动机械手系统由于其介质来源简便以及不污染环境、组件价格低廉、维修方便和系统安全可靠等特点，已渗透到工业领域的各个部门，在工业发展中占有重要地位。
本气动机械手有气控机械手、单片机控制器或是PLC控制、旋转基座等机械部分、气动元件以及气泵组成。
主要作用是完成机械部件的搬运工作，能放置在各种不同的生产线或物流流水线中，使零件搬运、货物运输更快捷、便利。
三自由度机械手臂说明
2.2.2机械臂……………………………………………………………6
2.3机械手的设计……………………………………………………………6
2.4驱动方式…………………………………………………………………8
2.5传动方式…………………………………………………………………9
“工业机器人”（Industrial Robot）：多数是指程序可变（编）的独立的自动抓取、搬运工件、操作工具的装置（国内称作工业机器人或通用机器人）。
机器人是一种具有人体上肢的部分功能，工作程序固定的自动化装置。机器人具有结构简单、成本低廉、维修容易的优势，但功能较少，适应性较差。目前我国常把具有上述特点的机器人称为专用机器人，而把工业机械人称为通用机器人。
第1章绪论…………………………………………………………………………5
1.1机器人概述………………………………………………………………5
第2章机器人实验平台介绍及机械手的设计……………………………………6
2.1自由度及关节……………………………………………………………6
2.2基座及连杆………………………………………………………………6
SHANDONGＵＮＩＶＥＲＳＩＴＹ ＯＦ ＴＥＣＨＮＯＬＯＧＹ
课程设计说明书
三自由度机械手臂设计
学院：农业工程与食品科学学院
专业：农业机械化及其自动化
学生姓名：赵国0911034036
学生姓名：李继飞0911034030
学生姓名：程小岩0912034039
指导教师：程卫东
2013年1月
摘要
在当今大规模制造业中，企业为提高生产效率，保障产品质量，普遍重视生产过程的自动化程度，工业机器人作为自动化生产线上的重要成员，逐渐被企业所认同并采用。工业机器人的技术水平和应用程度在一定程度上反映了一个国家工业自动化的水平，目前，工业机器人主要承担着焊接、喷涂、搬运以及堆垛等重复性并且劳动强度极大的工作，工作方式一般采取示教Байду номын сангаас现的方式。
机械手的手腕结构与手臂结构设(CAD图)教学内容
机械手的手腕结构与手臂结构设(C A D图)题目1、机械手的手腕结构与手臂结构设（CAD图）机械手的手腕结构方案设计考虑机械手的通用性，同时由于被抓取工件是水平放置，因此手腕必须设有回转运动才可满足工作的要求。
因此，手腕设计成回转结构，实现手腕回转运动的机构为回转气缸。
机械手的手臂结构方案设计按照抓取工件的要求，本机械手的手臂有三个自由度，即手臂的伸缩、左右回转和升降(或俯仰)运动。
手臂的回转和升降运动是通过立柱来实现的，立柱的横向移动即为手臂的横移。
机械手的主要参数1、主参数机械手的最大抓重是其规格的主参数，目前机械手最大抓重以10公斤左右的为数最多。
故该机械手主参数定为10公斤，高速动作时抓重减半。
使用吸盘式手部时可吸附5公斤的重物。
2、基本参数运动速度是机械手主要的基本参数。
操作节拍对机械手速度提出了要求，设计速度过低限制了它的使用范围。
而影响机械手动作快慢的主要因素是手臂伸缩及回转的速度。
该机械手最大移动速度设计为1.2m/s，最大回转速度设计为1200°/s，平均移动速度为lm/s，平均回转速度为900°/s。
机械手动作时有启动、停止过程的加、减速度存在，用速度一行程曲线来说明速度特性较为全面，因为平均速度与行程有关，故用平均速度表示速度的快慢更为符合速度特性。
除了运动速度以外，手臂设计的基本参数还有伸缩行程和工作半径。
大部分机械手设计成相当于人工坐着或站着且略有走动操作的空间。
过大的伸缩行程和工作半径，必然带来偏重力矩增大而刚性降低。
在这种情况下宜采用自动传送装置为好。
根据统计和比较，该机械手手臂的伸缩行程定为600mm,最大工作半径约为1500mm，手臂安装前后可调200mm。
手臂回转行程范围定为2400(应大于180否则需安装多只手臂)，又由于该机械手设计成手臂安装范围可调，从而扩大了它的使用范围。
手臂升降行程定为150mm。
定位精度也是基本参数之一。
该机械手的定位精度为土0.5～±lmm机械手的技术参数列表一、用途:用于 100 吨以上冲床上下料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三自由度机械手臂说明SHANDONGＵＮＩＶＥＲＳＩＴＹＯＦＴＥＣＨＮＯＬＯＧＹ课程设计说明书三自由度机械手臂设计学院：农业工程与食品科学学院专业：农业机械化及其自动化学生姓名：赵国0911034036学生姓名：李继飞0911034030学生姓名：程小岩0912034039指导教师：程卫东2013 年1 月摘要在当今大规模制造业中，企业为提高生产效率，保障产品质量，普遍重视生产过程的自动化程度，工业机器人作为自动化生产线上的重要成员，逐渐被企业所认同并采用。
工业机器人的技术水平和应用程度在一定程度上反映了一个国家工业自动化的水平，目前，工业机器人主要承担着焊接、喷涂、搬运以及堆垛等重复性并且劳动强度极大的工作，工作方式一般采取示教再现的方式。
本文将设计一台四自由度的工业机器人，用于给冲压设备运送物料。
首先，本文将设计机器人的底座、大臂、小臂和机械手的结构，然后选择合适的传动方式、驱动方式，搭建机器人的结构平台；在此基础上，本文将设计该机器人的控制系统，包括数据采集卡和伺服放大器的选择、反馈方式和反馈元件的选择、端子板电路的设计以及控制软件的设计，重点加强控制软件的可靠性和机器人运行过程的安全性，最终实现的目标包括：关节的伺服控制和制动问题、实时监测机器人的各个关节的运动情况、机器人的示教编程和在线修改程序、设置参考点和回参考点。
目录第1章绪论 (5)1.1 机器人概述 (5)第2章机器人实验平台介绍及机械手的设计 (6)2.1自由度及关节 (6)2.2 基座及连杆 (6)2.2.1 基座 (6)2.2.2 机械臂 (6)2.3 机械手的设计 (6)2.4 驱动方式 (8)2.5 传动方式 (9)2.6 制动器 (10)第3章控制系统硬件 (11)3.1 控制系统模式的选择 (11)3.2 控制系统的搭建 (11)3.2.1 工控机 (12)3.2.2 数据采集卡 (12)3.2.3 伺服放大器 (13)3.2.4 端子板 (14)3.2.5电位器及其标定 (15)3.2.6电源 (16)第4章控制系统软件 (16)4.1预期的功能 (16)4.2 实现方法 (16)4.2.1实时显示各个关节角及运动范围控制 (16)4.2.2直流电机的伺服控制 (16)4.2.3电机的自锁 (16)4.2.4示教编程及在线修改程序 (17)第5章总结 (18)5.1 所完成的工作 (18)5.2 设计经验 (18)参考文献 (20)第1章绪论1.1 机器人概述在现代工业中，生产过程的机械化、自动化已成为突出的主题。
化工等连续性生产过程的自动化已基本得到解决。
但在机械工业中，加工、装配等生产是不连续的。
专用机床是大批量生产自动化的有效办法；程控机床、数控机床、加工中心等自动化机械是有效地解决多品种小批量生产自动化的重要办法。
但除切削加工本身外，还有大量的装卸、搬运、装配等作业，有待于进一步实现机械化。
机器人的出现并得到应用，为这些作业的机械化奠定了良好的基础。
“工业机器人”（Industrial Robot）：多数是指程序可变（编）的独立的自动抓取、搬运工件、操作工具的装置（国内称作工业机器人或通用机器人）。
机器人是一种具有人体上肢的部分功能，工作程序固定的自动化装置。
机器人具有结构简单、成本低廉、维修容易的优势，但功能较少，适应性较差。
目前我国常把具有上述特点的机器人称为专用机器人，而把工业机械人称为通用机器人。
简而言之，机器人就是用机器代替人手，把工件由某个地方移向指定的工作位置，或按照工作要求以操纵工件进行加工。
机器人一般分为三类。
第一类是不需要人工操作的通用机器人，也即本文所研究的对象。
它是一种独立的、不附属于某一主机的装置，可以根据任务的需要编制程序，以完成各项规定操作。
它是除具备普通机械的物理性能之外，还具备通用机械、记忆智能的三元机械。
第二类是需要人工操作的，称为操作机（Manipulator）。
它起源于原子、军事工业，先是通过操作机来完成特定的作业，后来发展到用无线电讯号操作机器人来进行探测月球等。
工业中采用的锻造操作机也属于这一范畴。
第三类是专业机器人，主要附属于自动机床或自动生产线上，用以解决机床上下料和工件传送。
这种机器人在国外通常被称之为“Mechanical Hand”，它是为主机服务的，由主机驱动。
除少数外，工作程序一般是固定的，因此是专用的。
机器人按照结构形式的不同又可分为多种类型，其中关节型机器人以其结构紧凑，所占空间体积小，相对工作空间最大，甚至能绕过基座周围的一些障碍物等这样一些特点，成为机器人中使用最多的一种结构形式，世界一些著名机器人的本体部分都采用这种机构形式的机器人。
第2章实验平台介绍及机械手的设计该设计的目的是为了设计一台物料搬运机器人，利用现有已经报废的焊接机器人，本文的中结构设计主要偏向于对原有机构的改造和机械手的设计。
2.1自由度及关节该机器人具有三个自由度，即腰关节、肩关节、肘关节，都为转动关节；还有一个用于夹持物料的机械手。
2.2基座及连杆2.2.1 基座基座是整个机器人本体的支撑。
为保证机器人运行的稳定性，采用两块“Z”字形实心铸铁作支撑。
基座上面是接线盒子，所有电机的驱动信号和反馈信号都从中出入。
接线盒子外面，有一个引入线出口和一个引出线出口。
2.2.2 机械臂大臂长度230mm 小臂长度240mm2.3机械手的设计工业机器人的手又称为末端执行器，它使机器人直接用于抓取和握紧（吸附）专用工具（如喷枪、扳手、焊具、喷头等）进行操作的部件。
它具有模仿人手动作的功能，并安装于机器人手臂的前端。
由于被握工件的形状、尺寸、重量、材质及表面状态等不同，因此工业机器人末端操作器是多种多样的，大致可分为以下几类：（1）夹钳式取料手（2）吸附式取料手（3）专用操作器及转换器（4）仿生多指灵巧手本文设计对象为物料搬运机器人，并不需要复杂的多指人工指，只需要设计能从不同角度抓取工件的钳形指。
手指是直接与工件接触的部件。
手指松开和夹紧工件，是通过手指的张开与闭合来实现的。
该设计采用两个手指，其外形如图2.3所示图2.1 机械手手指形状传动机构是向手指传递运动和动力，以实现夹紧和松开动作的机构。
根据手指开合的动作特点分为回转型和平移形。
本文采用回转型传动机构。
图2.4为初步设计的机械手机构简图（只画出了一半，另外一半关于中心线对称）。
图2.2 机械手机构简图在图2.4中，O为电机输出轴，曲柄OA、连杆AB、滑块B和支架构成曲柄滑块机构；滑块B、连杆BC、摇杆CE和支架构成滑块摇杆机构。
通过两个机构串联，使电机最终驱动DE的来回摆动，从而实现手指的开合运动。
图2.4中的黑线和蓝线表示机构运行的两个极限位置。
为便于手指的顺利合拢，可以在两个手指之间设置一个弹簧，这样还可以提供适当的夹紧力。
另外，在选用电机的时候，要使电机的功率足以克服弹簧的收缩和张开，并且提供足够加紧物体的力。
2.4驱动方式该机器人一共具有四个独立的转动关节，连同末端机械手的运动，一共需要五个动力源。
机器人常用的驱动方式有液压驱动、气压驱动和电机驱动三种类型。
机器人驱动系统各有其优缺点，通常对机器人的驱动系统的要求有：1）．驱动系统的质量尽可能要轻，单位质量的输出功率要高，效率也要高；2）．反应速度要快，即要求力矩质量比和力矩转动惯量比要大，能够进行频繁地起、制动，正、反转切换；3）．驱动尽可能灵活，位移偏差和速度偏差要小；4）．安全可靠；5）．操作和维护方便；6）．对环境无污染，噪声要小；7）．经济上合理，尤其要尽量减少占地面积。
基于上述驱动系统的特点和机器人驱动系统的设计要求，本文选用直流伺服电机驱动的方式对机器人进行驱动。
表2.2为选定的各个关节电机型号及其相关参数。
表2.1机器人驱动电机参数电机参数腰关节肩关节肘关节腕关节手爪型号MAXON2332MAXON2332MAXON2332MULTIPLEXSTELL-MULTIPLEXSTELL-SERVO SERVO 额定电压18v 18v 18v 6v 6v额定转矩18.2N·m18.2N·m18.2N·m10.3N·m10.3N·m最大转矩67.4N·m67.4N·m67.4N·m额定转速7980rpm7980rpm7980rpm5460rpm5460rpm最高转速转子惯量9200rpm18.4gcm·cm9200rpm18.4gcm·cm9200rpm18.4gcm·cm2.5传动方式由于一般的电机驱动系统输出的力矩较小，需要通过传动机构来增加力矩，提高带负载能力。
对机器人的传动机构的一般要求有：（1）结构紧凑，即具有相同的传动功率和传动比时体积最小，重量最轻；（2）传动刚度大，即由驱动器的输出轴到连杆关节的转轴在相同的扭矩时角度变形要小，这样可以提高整机的固有频率，并大大减轻整机的低频振动；（3）回差要小，即由正转到反转时空行程要小，这样可以得到较高的位置控制精度；（4）寿命长、价格低。
本文所选用的电机都采用了电机和齿轮轮系一体化的设计，结构紧凑，具有很强的带负载能力，但是不能通过电机直接驱动各个连杆的运动。
为减小机构运行过程的冲击和振动，并且不降低控制精度，采用了齿形带传动。
齿形带传动是同步带的一种，用来传递平行轴间的运动或将回转运动转换成直线运动，在本文中主要用于腰关节、肩关节和肘关节的传动。
齿形带传动原理如图2.7所示。
齿轮带的传动比计算公式为2112z z n n i == 齿轮带的平均速度a v 为2211n t z n t z v a ⋅⋅=⋅⋅=2.6制动器制动器及其作用：制动器是将机械运动部分的能量变为热能释放，从而使运动的机械速度降低或者停止的装置，它大致可分为机械制动器和电气制动起两类。
在机器人机构中，学要使用制动器的情况如下：① 特殊情况下的瞬间停止和需要采取安全措施② 停电时，防止运动部分下滑而破坏其他装置。
机械制动器：机械制动器有螺旋式自动加载制动器、盘式制动器、闸瓦式制动器和电磁制动器等几种。
其中最典型的是电磁制动器。
在机器人的驱动系统中常使用伺服电动机，伺服电机本身的特性决定了电磁制动器是不可缺少的部件。
从原理上讲，这种制动器就是用弹簧力制动的盘式制动器，只有励磁电流通过线圈时制动器打开，这时制动器不起制动作用，而当电源断开线圈中无励磁电流时，在弹簧力的作用下处于制动状态的常闭方式。
因此这种制动器被称为无励磁动作型电磁制动器。
又因为这种制动器常用于安全制动场合，所以也称为安全制动器。
电气制动器电动机是将电能转换为机械能的装置，反之，他也具有将旋转机械能转换为电能的发电功能。
