盘点机箱风道设计及散热技术
机柜散热通风要点
机柜设计经验总结在机柜设计过程中，通常考虑以下几点：1）电池柜和主设备箱体通常采用分体式或电池内置式结构2）电池柜通常采用自然通风设计，不要忘记在百业窗口加防尘网，虑网，防护等级较主设备箱体较低。
3）主设备箱体防护等级较高，设计时要充分考虑机柜的密封性。
以下为采用各种方式的优缺点：1）风扇（过滤风扇）特别适用于经济的排出高热负载。
只有在柜内温度高于环境温度时，使用风扇（过滤风扇）才是有效的。
因为热空气比冷空气轻，柜内空气流向应当是由下往上，因此，通常情况下，应在柜体的前门或者侧壁板的下方作为进气口，上方作为排气口。
如果工作现场的环境比较理想，没有粉尘、油雾、水汽等影响柜内的各元器件正常工作的，可采用进气口装风扇（轴流风机），排气口有可能的话加装一装饰板，进气口为了安全和美观，可以在外面加装一风机装饰板。
如果工作现场的环境不理想，含有粉尘、油雾、水汽等影响电气控制柜内的各元器件正常工作的，那就应该在进气口选用过滤风扇，在排气口选用过滤栅，以防止粉尘、油雾、水汽等进入电气控制柜内。
现在国内外有不少厂家都有成熟的产品供应，安装简单方便，而且可以很方便地更换其中的过滤垫。
过滤垫一般分为无纺纤维过滤垫和细过滤垫，其中无纺纤维过滤垫用于防止10微米以上的灰尘颗粒，细过滤垫用于防止10微米以下的灰尘颗粒。
但是选用过滤风扇时，柜内外的空气是没有隔绝的，仍然有可能因为灰尘、水汽、腐蚀性气体的进入而损坏元器件及影响元器件正常工作。
风扇（过滤风扇）的选型可以根据柜内温度与环境温度的差值以及柜内热损耗在风扇的特性曲线表中选取。
风扇（过滤风扇）是使用最普遍的方法。
二．空调：风扇适用于柜内温度高于环境温度，但是当环境温度高于柜内温度或者环境温度高于柜内要求的温度（一般为35℃）时，那就应该考虑使用工业空调器了。
还有当柜内外空气循环要求隔绝时，也应该考虑使用工业空调器。
空调采用压缩机制冷原理进行强力制冷，实现对电气控制柜内部温度的恒温控制，由于柜内外空气循环相互隔绝，故可以有效地防止有害、潮湿的气体及粉尘进入柜内。
了解电脑机箱散热设计
了解电脑机箱散热设计电脑机箱是电脑的外壳，它不仅仅是为了美观，更重要的是为了保护电脑内部硬件，并为其提供良好的散热环境。
在选择电脑机箱时，了解电脑机箱的散热设计是非常重要的。
本文将介绍电脑机箱散热设计的相关知识。
一、机箱散热设计的重要性随着电脑硬件的不断升级，电脑的散热问题变得越来越重要。
电脑运行时会产生大量的热量，如果无法及时排出，会导致硬件温度过高，从而影响电脑的性能甚至损坏硬件。
因此，良好的机箱散热设计对于电脑的稳定运行至关重要。
二、机箱散热设计的原理1. 散热方式机箱散热设计通常采用四种方式：自然散热、风扇散热、水冷散热和热管散热。
自然散热是利用机箱内部的空气流动来进行散热，效果较差；风扇散热是通过风扇产生的气流将热量带走，是目前最常用的散热方式；水冷散热采用水冷系统将热量传导到散热器，效果更好；热管散热利用热管中的工质传导热量，适用于狭小空间的散热。
2. 散热布局在机箱内部布局散热器时，应考虑到热量的产生和排出。
通常，散热器应位于电脑内部热量最多的位置，如处理器和显卡上。
同时，还应充分利用机箱内部的风道和散热孔，以提高散热效果。
此外，还可以通过安装散热风扇、散热片等辅助散热设备来提升散热效果。
三、常见的机箱散热设计1. 散热孔设计机箱通常会在一定位置设置散热孔，用于排出热量和进风散热。
散热孔应设置在电脑硬件热量较高的位置，如处理器和显卡位置。
合理的散热孔设计能够提高机箱的通风性能，从而有效降低硬件温度。
2. 散热风扇设计散热风扇是机箱散热设计中常用的设备之一。
一般情况下，机箱上会设置一到多个散热风扇，用于排出热量并增加空气循环，以保持机箱内部的稳定温度。
散热风扇的数量和大小应根据机箱内部硬件的热量产生情况来确定。
3. 散热管设计散热管是一种常见的散热器件，它能够将热量从热源处传导到散热器，并通过风扇的辅助散热来降低硬件温度。
散热管的设计应考虑到硬件的热量分布和散热器的布局，以保证热量能够有效传导和散热。
360机箱顶置风道设计方案
360机箱顶置风道设计方案风道设计是计算机电脑系统中最重要的组成部分之一，它决定着整个系统运行的稳定性和高效性。
在机箱顶置的设计方案中，恰当的风道设计是至关重要的，可以最大程度地提高机箱内部热量的散热效率。
因此，对360机箱顶置风道设计方案的研究和研制是非常有必要的。
一、360机箱顶置风道设计方案技术原理介绍1、影响散热效果的因素要想达到有效的散热效果，各种因素必须得到考虑和把握，包括风扇放置位置、风孔设计、风扇风量以及风道形状等。
2、风扇放置位置对于机箱顶置风道设计而言，风扇的放置位置主要是处在机箱顶部的中央位置，这样可以很大程度上提高散热效果。
3、风孔设计为了更加有效的散热，机箱顶置的风道设计中，风孔的设计也是至关重要的。
推荐以风孔朝上的方式进行设计，这样可以更大程度上提高散热效果。
4、风扇风量风扇风量是影响风道散热效果的关键因素，过大的风量可能会导致机箱内部温度过高，而极小的风量则会堵塞风道，影响空气的流动。
只有合理的风量，才能得到合理的散热效果。
5、风道形状风道形状也会影响风道散热效果。
要想达到理想的散热效果，风道的设计应该尽可能的合理、简单、实用，考虑各个空间的分布和流量。
二、360机箱顶置风道设计方案特点1、空间利用率更高360机箱顶置风道设计方案采用了适合机箱空间尺寸的风道设计，最大程度地提高了空间的利用率，从而有效提高了散热效果。
2、易于安装360机箱顶置风道设计方案具有结构紧凑、安装简便的优点，即使机箱空间紧张，也可以轻松安装，更加方便快捷。
3、极低噪音由于采用了最新的风扇设计，360机箱顶置风道设计方案在运行时，噪音极低，不会影响系统的正常运行，是用户体验更佳的选择。
三、360机箱顶置风道设计方案的应用360机箱顶置风道设计方案可以广泛应用于计算机电脑系统，具有更高的散热效率和更低的噪音，可以更好的保证系统的稳定性和运行效率。
此外，这种方案还可以应用于视频游戏机，电视机以及其他高性能设备，真正发挥出应有的散热效果，满足用户的需求。

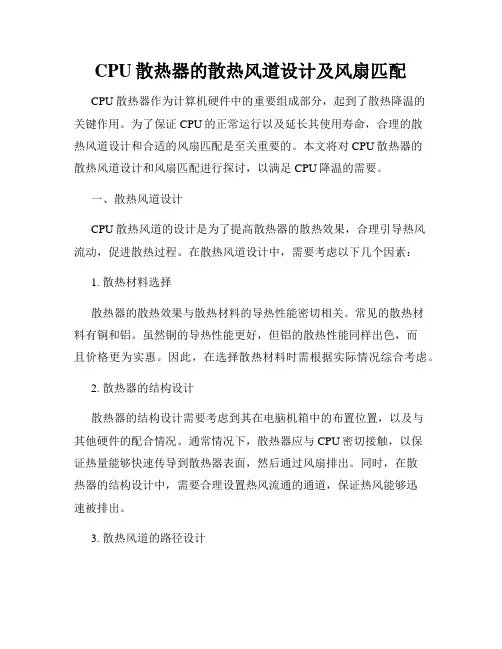

CPU散热器的散热风道设计及风扇匹配
CPU散热器的散热风道设计及风扇匹配CPU散热器作为计算机硬件中的重要组成部分，起到了散热降温的关键作用。
为了保证CPU的正常运行以及延长其使用寿命，合理的散热风道设计和合适的风扇匹配是至关重要的。
本文将对CPU散热器的散热风道设计和风扇匹配进行探讨，以满足CPU降温的需要。
一、散热风道设计CPU散热风道的设计是为了提高散热器的散热效果，合理引导热风流动，促进散热过程。
在散热风道设计中，需要考虑以下几个因素：1. 散热材料选择散热器的散热效果与散热材料的导热性能密切相关。
常见的散热材料有铜和铝。
虽然铜的导热性能更好，但铝的散热性能同样出色，而且价格更为实惠。
因此，在选择散热材料时需根据实际情况综合考虑。
2. 散热器的结构设计散热器的结构设计需要考虑到其在电脑机箱中的布置位置，以及与其他硬件的配合情况。
通常情况下，散热器应与CPU密切接触，以保证热量能够快速传导到散热器表面，然后通过风扇排出。
同时，在散热器的结构设计中，需要合理设置热风流通的通道，保证热风能够迅速被排出。
3. 散热风道的路径设计散热风道的路径设计需要遵循热风流动的规律，合理设置进风口和出风口，以提高散热风道的通风效果。
常见的散热风道设计有“U”型、“Z”型和直线型等。
其中，“U”型设计相对来说更加合理，能够更高效地引导热风流动，达到降温效果。
二、风扇的匹配风扇的选用直接影响着CPU散热效果的好坏。
在风扇的匹配中，需要注意以下几个方面：1. 散热风扇的尺寸选择风扇的尺寸要与散热器的尺寸相匹配，以保证能够完全覆盖散热器表面，并且不会造成任何遮挡。
一般来说，散热风扇的尺寸越大，转速越低，噪音越小，但是风量也相对较小。
而较小的散热风扇则更容易产生噪音，但风量相对较大。
因此，需要根据实际需求选择合适的尺寸。
2. 风扇的转速控制风扇的转速控制是保证散热风扇正常工作的关键。
过低的转速可能导致散热效果不佳，过高的转速则会增加噪音。
为了达到最佳的散热效果，可以采用PWM调速技术，根据CPU的温度变化自动调整风扇的转速，以保持稳定的散热效果。
散热风道设计原理
散热风道设计原理一、引言散热风道是工业生产和家庭空调系统中的重要组成部分，它的主要作用是将热量从热源传递到散热器，并通过风流的形式将热量带走。
本文将介绍散热风道的设计原理，包括风道的材料选择、尺寸设计、形状设计以及风道与散热器的连接方式等方面。
二、风道材料选择散热风道通常由金属材料制成，如铝合金、不锈钢等。
金属材料具有良好的导热性能和机械强度，能够有效传导热量，并保证风道的稳定性和耐久性。
此外，金属材料还具有较好的阻燃性能，能够在火灾发生时有效阻止火势蔓延。
三、风道尺寸设计风道的尺寸设计直接影响到散热效果。
一般来说，风道的截面积越大，通风量越大，热量传递效果也越好。
但是过大的风道会增加系统的复杂性和成本，因此需要在满足散热需求的前提下选择适当的尺寸。
此外，风道的长度也需要根据实际情况进行设计，过长的风道会增加系统的压力损失，降低通风效果。
四、风道形状设计风道的形状设计也是散热风道设计中的重要环节。
一般来说，风道的形状应尽量简洁，以减小空气流动的阻力。
常见的风道形状有矩形、圆形和半圆形等。
矩形风道由于边角的存在会产生阻力，而圆形和半圆形风道则能够减小阻力，提高通风效果。
此外，风道的弯曲处也需要进行合理设计，减小压力损失。
五、风道与散热器的连接方式风道与散热器的连接方式也对散热效果有一定影响。
常见的连接方式有直接连接和间接连接两种。
直接连接是将风道直接与散热器相连，通风效果较好，但需要考虑散热器的稳定性和承重能力。
间接连接则是通过风扇将风道与散热器相连，通风效果稍差，但可以减小散热器的负荷，延长使用寿命。
六、散热风道的优化设计为了进一步提高散热效果，可以通过优化设计来改进散热风道。
例如，在风道内部增加导热层，能够增加热量的传导面积，提高散热效率；在风道的出口处增加扩散装置，能够扩大风道的出口面积，减小阻力，增加通风量。
此外，还可以通过调节风扇的转速和风道的角度来进一步优化散热效果。
七、结论散热风道设计原理是实现高效散热的关键。

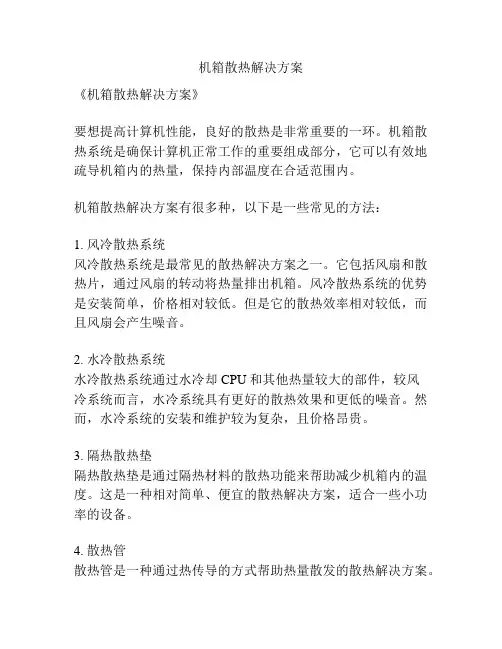

机箱散热解决方案
机箱散热解决方案
《机箱散热解决方案》
要想提高计算机性能，良好的散热是非常重要的一环。
机箱散热系统是确保计算机正常工作的重要组成部分，它可以有效地疏导机箱内的热量，保持内部温度在合适范围内。
机箱散热解决方案有很多种，以下是一些常见的方法：
1. 风冷散热系统
风冷散热系统是最常见的散热解决方案之一。
它包括风扇和散热片，通过风扇的转动将热量排出机箱。
风冷散热系统的优势是安装简单，价格相对较低。
但是它的散热效率相对较低，而且风扇会产生噪音。
2. 水冷散热系统
水冷散热系统通过水冷却CPU和其他热量较大的部件，较风
冷系统而言，水冷系统具有更好的散热效果和更低的噪音。
然而，水冷系统的安装和维护较为复杂，且价格昂贵。
3. 隔热散热垫
隔热散热垫是通过隔热材料的散热功能来帮助减少机箱内的温度。
这是一种相对简单、便宜的散热解决方案，适合一些小功率的设备。
4. 散热管
散热管是一种通过热传导的方式帮助热量散发的散热解决方案。
它将热量从源头传导到更大的散热面或更好的散热系统上，提高了散热效率。
综上所述，不同的机箱散热解决方案各有自己的优劣势，选择适合自己的方案是非常重要的。
在选购机箱时，要考虑机箱内的散热系统是否符合自己的需求，选择合适的散热解决方案，保障计算机的稳定运行。
如何给机箱设计良好的散热风道
若何给机箱设计优越的散热风道？许多同伙以为,要快速排出机箱内的热空气,多加几个机箱电扇就可以了,这是个熟悉的误区,现实上,过多的机箱电扇,或者电扇装配不当,可能会导致机箱内空气流淌杂乱,反而下降了散热后果.在这里我们要引入风道这个概念.简略点说,风道就是空气在机箱内活动的轨迹.合理设计的风道,可敏捷带走机箱内的热空气.南边的同伙可能都很有体验,冬天小路里的风比坦荡地方的风大得多,也特殊冷,这时小路就是一个很好的风道.风道的形成,主如果因为机箱内部的电扇的迁移转变,把机箱内的热空气强迫抽出,使机箱内产生负压,吸引机箱外的冷空气由机箱的开孔进入机箱从而形成空气的交流.风道是由机箱内的电扇迁移转变强迫形成的,是以机箱内电扇的若干.地位都邑影响风道的强弱和轨迹.我们以最通俗的电脑体系来介绍散热风道.这种体系平日只有一个电源电扇,并籍以形成风道,8厘米电扇的电源与12厘米电扇的电源,在风道上有一些差别.一.8厘米电扇形成的风道(8厘米电源电扇形成的风道)上图为8厘米电源电扇形成的风道图,红色部分暗示的是主风道.这种方法,冷空气从机箱前面板的下方进入机箱,从电源后面抽出.冷空气进入机箱后,现实上并没有流过重要的产热大户如硬盘.CPU.显卡与光驱,这些产热大户产生的热量,一般是经由过程两种方法带走：一.显卡.硬盘产生的热空气,经由过程主风道边沿的旋涡进入主风道排出机箱;二.光驱.硬盘产生的热空气上升,积累在机箱上方,经由过程主风道边沿的旋涡形成的帮助风道(兰色线暗示)排出机箱.可以看出,采取8厘米的电源电扇进行散热,热空气不克不及实时地排出,并且机箱消失一些散热逝世角如显卡.PCI卡等地方.二.12厘米电扇形成的风道(12厘米电源电扇形成的风道)采取12厘米电扇的电源,电扇地位翻转了90度,导致了风道产生了变更.如上图,主风道经由了CPU,是以改良了CPU的散热(从一些评测文章看,采取12厘米大电扇电源,如航嘉沉着王,的确下降了CPU的温度),但硬盘.光驱仍然得不到幻想的散热.三.增长机箱电扇的感化增长机箱电扇确定会转变风道,如下图,8厘米电扇的电源,在增长一个机箱后,可以形成帮助风道,气流可以流过CPU和显卡邻近,对这两个配件进行散热.现实上如许做的后果与采取一个12厘米电扇电源是一样的.增长少量的机箱电扇,是可以改良散热的,但“矫枉过正”,机箱电扇增长过多,会形成较多的强迫风道,风道力气互相可能会抵消部分,反而影响了散热后果,特殊是机箱正面开孔过多.四.更好的方法以上描写的是简略的模子,从中可以看出,硬盘老是个散热逝世角,那么若何改良硬盘的散热呢？笔者采取了一个很简略的方法,就是把软驱的塑料档板卸下来,形成一个通风口,两块硬盘,一块装配在风口上面,一块装配在风口下面.别的,电源用的是航嘉沉着王(12厘米电扇,省了一个机箱电扇),并且把机箱后面的机箱电扇口用胶带封住(这点很重要),如许形成了两个大的进风口.散热后果异常显著,CPU温度降了4度,经由过程软驱口摸硬盘,温度也很低,风口有显著的空气流淌.如图.光驱部分的散热比较麻烦一点,假如前提许可,建议采取上面开孔的机箱.五.其它身分除了风道的设计外,风量的大小,也影响散热.采取风量大的电源电扇(如航嘉.金河田海象)和机箱电扇,风量最好达到20CFM以上.六.总结1.尽量采取12厘米电扇的电源;2.机箱电扇和电源电扇的风量尽量大;3.不要装配过多的机箱电扇;4.不须要的机箱开孔要尽可能封住;5.机箱内的理线要整洁,尽量不要阻拦风道.。
机箱的导热与散热风道布局设计
机箱的导热与散热风道布局设计在现代计算机领域，机箱的散热设计是一个至关重要的环节。
良好的散热设计可以有效地降低计算机硬件温度，提升性能，并延长硬件寿命。
在本文中，我们将探讨机箱的导热与散热风道布局设计的重要性，以及如何进行合理的设计。
一、导热与散热的重要性计算机硬件在长时间工作过程中会产生大量的热量，如果不能及时有效地散热，硬件温度将会迅速升高，甚至引发过热现象。
过热对计算机硬件的稳定性和寿命都造成不利的影响。
因此，合理的导热与散热设计是确保计算机系统正常运行的关键。
二、散热风道的设计原则1. 拟定散热风道规划在设计过程中，首先需要设计人员根据具体情况确定散热风道的规划方案，这取决于所使用的硬件配置以及机箱体积等因素。
一般而言，散热风道应从前部或下部，将冷气引导至热源附近，然后排出机箱。
2. 合理设置散热风扇散热风扇是机箱散热的关键部件之一。
在布局风扇时，应根据热源的位置和排气方向合理设置。
通常，热源附近的风扇速度应高于其他位置，以确保热量能够迅速有效地排出机箱。
3. 合理设置风道的进出口在设计散热风道的进出口时，应避免过大或过小的开口；过大的开口会导致热量的泄漏，降低散热效果，而过小的开口则可能导致阻塞，减少空气流动，使散热不畅。
4. 优化散热风道的材质选择合适的材质对于优化散热风道也是极其重要的。
耐高温、导热性好的材料可以有效地减少温度的上升以及热量的损失。
三、机箱内部导热设计1. 合理布局硬件组件在机箱内部设计时，应合理布局各硬件组件，避免过于集中排布，以减少热源对周围硬件的影响。
同时，应保证硬件之间有充足的间距，以有利于空气流动。
2. 使用散热片或导热胶在紧密的硬件组件之间，可以使用散热片或导热胶来提高导热效果，使热量能够更快速地传递到散热风道。
3. 确保散热片与散热风扇的紧密接触散热片与散热风扇是提高散热效率的另一重要因素。
在设计中，应确保散热片与散热风扇之间的紧密接触，以确保热量能够有效地传递和散发。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
盘点机箱风道设计及散热技术
上次跟朋友一起喝茶的时候谈论到机箱的散热问题，可能有些人对这方面可能不是很了解，也有很多人为散热的时候而烦恼，今天我们就浅淡下机箱最近的变化及风道散热效果的方式和技术
话还是得从以前的散热技术说起，38度散热大家应该都知道吧，38度机箱是英特尔前几年推出的，以前的机箱大家想想可知，只是一个装配置的一个机架，完全没有散热功能，而38度机箱就打破了这项设计，38度其实就是在电脑较长时间运行后，机箱内部CPU散热片附近的温度仍可以保持在摄氏38度左右！这就是38度机箱！说白了，就是通过良好的散热设计，让你的电脑工作在比较低的工作温度下。
工作温度低可以带来很多好处：比如硬件平均无故障时间会常一点，自调节风速风扇的转速会比较低所以风扇的噪音会比较小。
这两年，TAC2.0机箱也浮出市场，主要是随着硬件的性能的发展，功耗也变的越高，38度也不敢保证温度将会低于38度，于是市场上又推出了TAC2.0机箱，和之前的“38度机箱”一样，新规范机箱是通过后置风扇和电源风扇向机箱外排风以形成机箱内负压环境，通过侧板的开孔吸入冷空气给CPU和显卡等发热元件散热，同时前面板的各处开孔进气也可以为硬盘等其它元件提供散热的气流。
之前CAG1.1的设计要使35度室温环境下CPU风扇进风口温度不超过38度（即温升为3度），而TAC2.0的设计要使CPU风扇进风口温度相比室温的温升不超过5度，即35度室温下不超过40度。
目前呢，阿尔萨斯这个品牌也推出了款新的散热技术，专利分区式散热技术，所谓的专利分区式散热技术主要是，前方进，后方、电源位和顶部出风，更多的出风比进风多也有利于产生机箱的负压，让更多的冷空气从镂空的前面板以及侧板进入机箱。
如上图所示，专利散热系统的挡板，设置在显卡和北桥之间，上部分的发热大户CPU和北桥产生的热量通过机箱顶部和后部的风扇吹出机箱外部，而显卡部分的热量则会通过下置的电源风扇和机箱背部吹出，这样可以提高机箱的散热效果。
而一般得普通机箱则是CPU和显卡都是同一地方进出风，会导致热气排不出去，分区式散热机箱就不同了，有效的避免了CPU和显卡之间产生的热量相互加热，内部构建出的双风道配合多个机箱风扇，将机箱产生的热量沿着风道排出机箱外，不仅能够保证一般用户的散热需求，并且还能够应付超频情况下的机箱散热需求。
机箱的设计及散热技术都在不断的更新着，专利分区式散热技术目前可说是一个热点，也普及了我们普通消费者的烦恼了。
