薄膜电容上数字和字母的含义
薄膜电容上数字和字母的含义
薄膜电容是一种常见的电子元件，广泛应用于各种电子设备中。
在薄膜电容上，我们常常会看到标有数字和字母的符号，这些符号代表着不同的含义和特性。
下面是一些常见的数字和字母以及它们所代表的含义：
1. 容值：电容的容值是指它的储存电荷的能力。
薄膜电容上常见的容值单位是
法拉（F）。
数字表示的是电容的容值大小，例如1表示1法拉、10表示10法拉等。
容值越大，电容的储存能力越强。
2. 电压等级：薄膜电容的电压等级代表了电容器能够承受的最大电压。
通常以
字母表示，如C表示50伏特、D表示100伏特等。
在使用电容时，应根据实际需
求选择适当的电压等级，以防止电容器损坏或发生故障。
3. 温度系数：温度系数反映了薄膜电容在不同温度下电容值的变化。
它通常以
字母表示，如N表示正常温度系数、U表示超低温度系数等。
温度系数的不同可
以影响电容器的性能和稳定性，所以在特殊应用环境下需要选择适合的温度系数来确保电容器的正常运行。
总之，薄膜电容上标有的数字和字母代表着其容值、电压等级和温度系数等重
要特性。
准确理解这些符号的含义，有助于我们在电子设计和电路应用中正确选择和使用薄膜电容。
薄膜电容讲解PPT课件
耗角正切也较大；当使用温度高于100 ℃时，其体积电阻 率直线下降，损耗角正切值也迅速增大，所以使用温度要 求较高时，可以选用PEN材料。
聚酯和聚丙烯薄膜的特点
2、聚丙烯（OPP）
1）具有很高的耐水性，且不受强酸强碱腐蚀， 对有机溶剂也有较强的抵抗力。
制造工艺－有感箔式CL11/CBB11
卷绕/焊接 热压定型 包封
外检、电测 试、打标志
制造工艺 金属化卷绕式CBB21等
卷绕 定型 喷金 焊接
包封
外检、电测 试、打标志
金属化聚酯膜电容器
主要用于直流耦合、滤波、旁路、隔直等场 合。是薄膜电容器里最通用的一类电容器。 一般用于中、低频场合。在照明或者低端 电源市场，有被用于高频场合，但要确保 电容器的本体温升在10 ℃以内。
物料描述：
R_电容_CL21_224K/400V_10mm_K脚_短脚
RoHS_名称(电容)_类型(CL21)_容量(224)_误差(K)_额定 电压(400V)_脚距(10mm)_引脚形状(K脚)_短脚_尺寸 (14*13*7.5)_脚径(0.6)
R_电容_CBB21/22_333K/630V_10mm直脚_短脚
聚丙烯电容的应用
CBB21II和MKP21将是未来通用类聚丙烯 电容器的主力。照明/彩电/电源
典型应用：高频脉冲场合。 选用依据：
电压电流波形； 频率； 爬升速率：dv/dt。
确保电容器的本体温升在5或者8℃以下
最大电压与频率特性
i=V/Xc Xc=1/(2πfc)
i= 2πfcV
公司内部薄膜电容命名规则
RoHS_名称(电容)_型号(CBB21/22)_容量(15*10^3PF)_误 差(K)_额定电压(630V)_脚距(7.5mm)_引脚形状(K脚)_编带_ 尺寸(12.5*10*6)_脚径(0.6)
薄膜电容的额定电压
薄膜电容的额定电压薄膜电容是一种常见的电子元件，它广泛应用于电路中，用于存储和释放电荷。
额定电压是薄膜电容的一个重要参数，它表示了电容器可以安全工作的最大电压。
薄膜电容通常由两片金属薄膜之间的绝缘层构成。
金属薄膜可以是铝、铜、镍等导电材料，绝缘层可以是氧化铝、聚酰亚胺等绝缘材料。
这种结构使得薄膜电容具有较高的电容值和较小的尺寸，适用于各种电路应用。
额定电压是薄膜电容器能够承受的最大电压。
超过额定电压的电压会导致绝缘层击穿，使电容器失去正常功能甚至损坏。
因此，在使用薄膜电容时，必须确保电压不超过额定电压。
对于不同类型的薄膜电容，其额定电压有所不同。
一般来说，额定电压越高，电容器的尺寸和价格就会相应增加。
常见的薄膜电容额定电压有10V、16V、25V、50V等。
在选择电容器时，需要根据实际应用的电压要求来确定。
额定电压的选择是根据电路设计和工作电压范围来确定的。
如果工作电压超过了电容器的额定电压，就会导致电容器受损或失效。
因此，在进行电路设计时，需要合理选择电容器的额定电压，以确保电路的可靠性和稳定性。
薄膜电容的额定电压还与其绝缘层的材料和厚度有关。
不同的绝缘材料和厚度可以承受不同的电压。
因此，在选择薄膜电容时，除了考虑额定电压外，还需要考虑绝缘层的质量和可靠性。
薄膜电容的额定电压是一个重要的参数，它决定了电容器在电路中的可靠性和稳定性。
在选择和使用薄膜电容时，我们需要根据实际需求和工作电压范围来合理选择额定电压，以确保电路的正常运行。
同时，还需要注意电容器的绝缘层质量和可靠性，以提高电容器的使用寿命和稳定性。

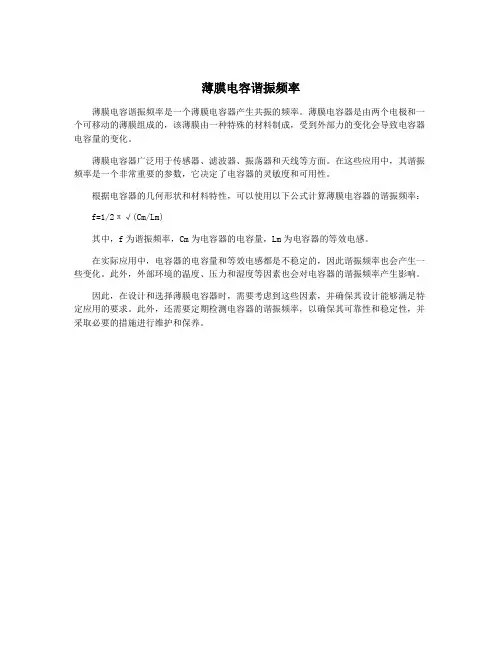

薄膜电容谐振频率
薄膜电容谐振频率
薄膜电容谐振频率是一个薄膜电容器产生共振的频率。薄膜电容器是由两个电极和一
个可移动的薄膜组成的，该薄膜由一种特殊的材料制成，受到外部力的变化会导致电容器
电容量的变化。
薄膜电容器广泛用于传感器、滤波器、振荡器和天线等方面。在这些应用中，其谐振
频率是一个非常重要的参数，它决定了电容器的灵敏度和可用性。
根据电容器的几何形状和材料特性，可以使用以下公式计算薄膜电容器的谐振频率：
f=1/2π√(Cm/Lm)
其中，f为谐振频率，Cm为电容器的电容量，Lm为电容器的等效电感。
在实际应用中，电容器的电容量和等效电感都是不稳定的，因此谐振频率也会产生一
些变化。此外，外部环境的温度、压力和湿度等因素也会对电容器的谐振频率产生影响。
因此，在设计和选择薄膜电容器时，需要考虑到这些因素，并确保其设计能够满足特
定应用的要求。此外，还需要定期检测电容器的谐振频率，以确保其可靠性和稳定性，并
采取必要的措施进行维护和保养。
薄膜电容 基膜
薄膜电容基膜1. 引言薄膜电容是一种常见的电子元件，广泛应用于电子设备、通信设备、汽车电子等领域。
薄膜电容的核心部分是基膜，它承载着电容的主要功能。
本文将对薄膜电容基膜进行全面详细、完整且深入的介绍。
2. 薄膜电容概述2.1 薄膜电容的定义薄膜电容是一种利用两个导体之间的绝缘材料（即基膜）来存储和释放电荷的装置。
它由金属箔和绝缘材料层交替堆叠而成。
2.2 薄膜电容的分类根据不同的基材和制造工艺，可以将薄膜电容分为多种类型，如聚酯薄膜电容器（PET）、聚丙烯薄膜电容器（PP）、聚四氟乙烯（PTFE）等。
2.3 薄膜电容的特点•尺寸小、重量轻：由于采用了堆叠式结构，薄膜电容具有尺寸小、重量轻的特点，适用于小型化和轻量化的电子设备。
•电容稳定性好：薄膜电容的基膜具有优异的绝缘性能，能够提供良好的电容稳定性和长寿命。
•耐高温性能好：由于基材选用了高温耐受的材料，薄膜电容具有较好的耐高温性能，适用于各种恶劣环境下的工作。
3. 薄膜电容基膜3.1 基膜材料薄膜电容器中常用的基膜材料有聚酯、聚丙烯、聚四氟乙烯等。
这些材料具有良好的绝缘性能、机械强度和耐热性。
3.2 基膜制备工艺基膜制备通常包括以下几个步骤：1.原料准备：选择合适的聚合物树胶作为原料，并进行预处理以提高其纯度。
2.溶液制备：将聚合物树胶溶解在适当的溶剂中，形成基膜制备的溶液。
3.涂布：将溶液均匀地涂布在平整的基材上，形成薄膜电容器的基膜。
4.干燥：将涂布好的基材进行干燥，去除溶剂，使基膜固化。
5.切割和包装：将固化好的基膜切割成合适的尺寸，并进行包装。
3.3 基膜特性•绝缘性能：良好的绝缘性能是基膜的重要特性之一。
它决定了薄膜电容器是否能够有效地存储和释放电荷。
•机械强度：基膜需要具有足够的机械强度，以保证在使用过程中不会发生破裂或变形。
•耐高温性能：由于电子设备通常在较高温度下工作，因此基膜需要具有良好的耐高温性能，以确保电容器在高温环境下正常工作。
云母电容和薄膜电容
云母电容和薄膜电容都是电子元件中的一种电容器，用于存储和释放电荷。
它们在电路设计和应用中有不同的特点和用途。
云母电容（Mica Capacitor）：
云母电容是一种使用云母薄片作为电介质的电容器。
云母是一种绝缘性能优异的矿物材料，因此云母电容器具有高介电强度、低损耗因数和稳定的电容值等特点。
它们通常用于高频、高温和高电压的应用，如射频电路、高频滤波器、天线匹配等。
云母电容的制造成本较高，通常用于对性能要求较高的特定应用场景。
薄膜电容（Film Capacitor）：
薄膜电容是一种使用薄膜作为电介质的电容器，电介质薄膜可以是聚酯薄膜（PET）、聚丙烯薄膜（PP）、聚四氟乙烯薄膜（PTFE）等。
薄膜电容器通常具有较好的稳定性、低损耗因数和较高的频率响应。
它们广泛应用于各种电子设备中，如直流滤波、耦合、解耦等。
薄膜电容器有不同的类型，如金属薄膜电容器、电解型薄膜电容器等，可以根据具体应用选择不同的型号。
总之，云母电容和薄膜电容都是常见的电容器类型，用于不同的电路应用。
选择合适的电容器类型取决于应用的要求，包括工作频率、电压、温度稳定性以及成本等因素。
1/ 1。
薄膜电容用途
薄膜电容用途
薄膜电容是基础电子元件，由于具有耐高压、寿命长、温度特性好、安全稳定等优质特点，被广泛应用于多个领域，主要包括但不限于以下几类：
1. 通讯、商业机器、计算机、家用电器、灯光器材、交流电机及工业、医疗设备、自动化设备。
2. 光伏风能新能源以及新能源汽车。
3. 逆变器等变流电路领域，下游市场主要包括照明、家电、工业控制以及新能源发电、汽车等。
随着薄膜电容器开始向微型化、大容量、耐高压、耐高温、长寿命等方向进行研发和突破，将不断开发新的使用用途，开拓新的市场领域，并将可能部分替代传统产品，抢占市场空间。
薄膜电容在新能源系统中发挥着重要作用。
逆变器是新能源发电系统中的核心部件，需要满足不同的功能要求，不仅要求保证DC/AC的转换，还需要保证输出电能的质量。
薄膜电容以其优异稳定的性能和长期可靠的寿命在逆变器中得到广泛应用，应用于能源控制、电源管理、电源逆变以及直流交流变换等系统中。
目前用于新能源汽车直流支撑（DC-Link）的薄膜电容器，主要发挥三个作用：平滑滤波、IGBT吸收和防止电压过冲和瞬时过电压对IGBT的影响。
以上内容仅供参考，如需更多信息，建议查阅薄膜电容相关论文或咨询电子工程专家。
薄膜电容作用及工作原理
薄膜电容作用及工作原理
薄膜电容是电子元件中最常用的一种电容器，它具有非常广泛的应用领域，例如微电子学、射频电路、电池和显示器等领域。
薄膜电容的作用是在电路中存储电荷，而且它的电容值通常比普通的电容器更小，体积更小，价格更低廉。
在薄膜电容器中，电容器的极板是由极薄的薄膜材料制成的，因此它的名称就被称为薄膜电容。
工作原理:。
薄膜电容是由两个电极之间的绝缘材料隔开的，在加电压时，电场会将电子引向一极板，并将正离子引向另一极板。
在薄膜电容中，电场是由电压产生的，极板之间的距离非常接近，电场强度可以很高。
因此，当电压增加时，电容器中的电荷会增加，电容值也随之增加。
薄膜电容器的电容值可以通过更改薄膜材料的厚度、面积和电介质等属性进行调整，这意味着它可以被设计和制造用于特定的应用需求。
由于薄膜电容具有较高的稳定性、高的精度和低的失真率，因此它被广泛用于高精度测量和滤波电路等细微的应用中。
薄膜电容也常用于频率响应特别要求高的电路，如无线电收发器中的修正频器，以及处理高速信号时的电路耦合等。
此外，薄膜电容器还可以用于存储功率的电路中，这对于许多需要工作时间非常短但需要瞬间大量功率的设备，例如激光器，也非常有用。
总之，薄膜电容器在电子电路中扮演着非常重要的角色，它具有广泛的应用领域，可以满足各种特定的应用需求，因此是值得研究和探索的重要电子元件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在所有的塑料薄膜电容当中，聚丙烯(PP)电容和聚苯乙烯(PS)电容的特性最为显著，当然这两种电容器的价格也比 较高。然而近年来音响器材为了提升声音的品质，所采用的零件材料已愈来愈高级，价格并非最重要的考量因素，所 以近年来PP电容和PS电容被使用在音响器材的频率与数量也愈来愈高。读者们可以经常见到某某牌的器材，号称用 了多少某某名牌的PP质电容或PS质电容，以做为在声音品质上的背书，其道理就在此。
薄膜电容器 链接：/baike/2374.html
薄膜电容器
简介
电容器依着介质的不同，它的种类很多，例如：电解质电容、纸质电容、薄膜电容、陶瓷电容、云母电容、空气电 容等。但是在音响器材中使用最频繁的，当属电解电容器和薄膜(Film)电容器。电解电容大多被使用在需要电容量很 大的地方，例如主电源部分的滤波电容，除了滤波之外，并兼做储存电能之用。而薄膜电容则广泛被使用在模拟信号 的交连，电源噪声的旁路(反交连)等地方。
页面 2 / 2
特性总结：薄膜电容的容量范围为3pF-0.1uF ，直流工作电压为 63-500V, 适用于高频、低频，漏电电阻 大于10000 Ω。
金属化薄膜电容器
通常的薄膜电容器其制法是将铝等金属箔当成电极和塑料薄膜重叠后卷绕在一起制成。但是另外薄膜电容器又有一 种制造法，叫做金属化薄膜(Metallized Film)，其制法是在塑料薄膜上以真空蒸镀上一层很薄的金属以做为电极。如此 可以省去电极箔的厚度，缩小电容器单位容量的体积，所以薄膜电容器较容易做成小型，容量大的电容 器。例如常见的MKP电容，就是金属化聚丙烯膜电容器(Metailized Polypropylene Film Capacitor)的代称，而MKT则是金属化聚乙酯电容(Metailized Polyester)的代称。
页面 1 / 2
薄膜电容器 链接：/baike/2374.html
一是容量稳定性不如箔式电容器，这是由于金属化电容在长期工作条件易出现容量丢失以及自愈后均可导致容量减 小，因此如在对容量稳定度要求很高的振荡电路使用，应选用金属箔式电容更好。
另一主要缺点为耐受大电流能力较差，这是由于金属化膜层比金属箔要薄很多，承载大电流能力较弱。为改善金属 化薄膜电容器这一缺点，目前在制造工艺上已有改进的大电流金属化薄膜电容产品，其主要改善途径有1）用双面金 属化薄膜做电极；2）增加金属化镀层的厚度；3）端面金属焊接工艺改良，降低接触电阻。
薄膜电容器的市场应用状况
薄膜电容器主要应用于电子、家电、通讯、电力、电气化铁路、混合动力汽车、风力发电、太阳能发电等多个行业 ，这些行业的稳定发展，推动了薄膜电容器市场的增长。
随着技术水平的发展，电子、家电、通讯等多个行业更新换代周期越来越短，而薄膜电容器凭借其良好的电工性能 和高可靠性，成为推动上述行业更新换代不可或缺的电子元件。未来几年随着数字化、信息化、网络化建设进一步发 展和国家在电网建设、电气化铁路建设、节能照明、混合动力汽车等方面的加大投入以及消费类电子产品的升级，薄 膜电容器的市场需求将进一步呈现快速增长的趋势。
据中国电子元件行业协会统计，预计到 2010 年，全球薄膜电容器市场将以 15～20%的速度快速增长，薄膜电容器市场的增长必将带动聚丙烯电子薄膜市场的快速增长。
原文地址：/baike/2374.html
Powered by TCPDF ()
金属薄膜电容器的特点
金属化薄膜电容即是在聚酯薄膜的表面蒸镀一层金属膜代替金属箔做为电极，因为金属化膜层的厚度远小于金属箔 的厚度，因此卷绕后体积也比金属箔式电容体积小很多。金属化膜电容的最大优点是“自愈”特性。所谓自愈特性就 是假如薄膜介质由于在某点存在缺陷以及在过电压作用下出现击穿短路，而击穿点的金属化层可在电弧作用下瞬间熔 化蒸发而形成一个很小的无金属区，使电容的两个极片重新相互绝缘而仍能继续工作，因此极大提高了电容器工作的 可靠性。从原理上分析，金属化薄膜电容应不存在短路失效的模式，而金属箔式电容器会出现很多短路失效的现象。 金属化薄膜电容器虽有上述巨大的优点，但与金属箔式电容相比，也有如下两项缺点：
金属化薄膜电容器所使用的薄膜有聚乙酯、聚丙烯、聚碳酸酯等，除了卷绕型之外，也有叠层型。金属化薄膜这种 型态的电容器具有一种所谓的我我复原作用(Self Healing Action)，即假设电极的微小部份因为电界质脆弱而引起短路 时，引起短路部份周围的电极金属，会因当时电容器所带的静电能量或短路电流，而引发更大面积的溶 融和蒸发而恢复绝缘，使电容器再度回复电容器的作用。
结构及分类
薄膜电容器是以金属箔当电极，将其和聚乙酯，聚丙烯，聚笨乙烯或聚碳酸酯等塑料薄膜，从两端重叠后，卷绕成 圆筒状的构造之电容器。而依塑料薄膜的种类又被分别称为聚乙酯电容(又称Mylar电容)，聚丙烯电容(又称PP电容)， 聚苯乙烯电容(又称PS电容)和聚碳酸电容。
特性
薄膜电容器由于具有很多优良的特性，因此是一种性能优秀的电容器。它的主要等性如下：无极性，绝缘阻抗很高 ，频率特性优异(频率响应宽广)，而且介质损失很小。基于以上的优点，所以薄膜电容器被大量使用在模拟电路上。 尤其是在信号交连的部份，必须使用频率特性良好，介质损失极低的电容器，方能确保信号在传送时，不致有太大的 失真情形发生。
