电容、电感、容抗、感抗

电容、电感、容抗、感抗

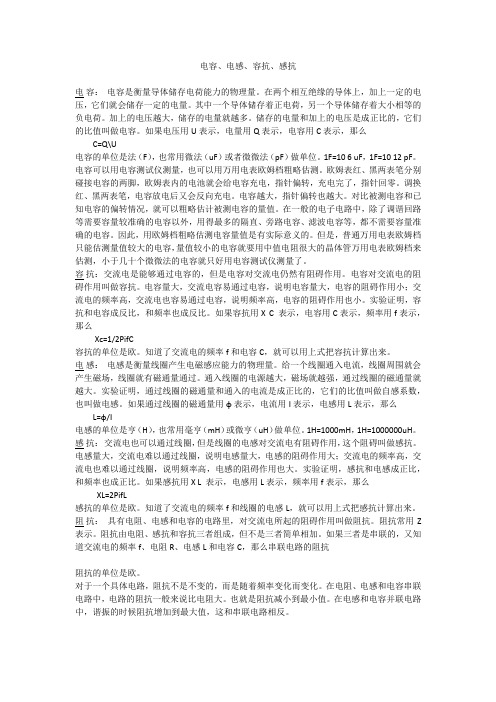

电容、电感、容抗、感抗电容:电容是衡量导体储存电荷能力的物理量。

在两个相互绝缘的导体上,加上一定的电压,它们就会储存一定的电量。

其中一个导体储存着正电荷,另一个导体储存着大小相等的负电荷。

加上的电压越大,储存的电量就越多。

储存的电量和加上的电压是成正比的,它们的比值叫做电容。

如果电压用U表示,电量用Q表示,电容用C表示,那么C=Q\U电容的单位是法(F),也常用微法(uF)或者微微法(pF)做单位。

1F=10 6 uF,1F=10 12 pF。

电容可以用电容测试仪测量,也可以用万用电表欧姆档粗略估测。

欧姆表红、黑两表笔分别碰接电容的两脚,欧姆表内的电池就会给电容充电,指针偏转,充电完了,指针回零。

调换红、黑两表笔,电容放电后又会反向充电。

电容越大,指针偏转也越大。

对比被测电容和已知电容的偏转情况,就可以粗略估计被测电容的量值。

在一般的电子电路中,除了调谐回路等需要容量较准确的电容以外,用得最多的隔直、旁路电容、滤波电容等,都不需要容量准确的电容。

因此,用欧姆档粗略估测电容量值是有实际意义的。

但是,普通万用电表欧姆档只能估测量值较大的电容,量值较小的电容就要用中值电阻很大的晶体管万用电表欧姆档来估测,小于几十个微微法的电容就只好用电容测试仪测量了。

容抗:交流电是能够通过电容的,但是电容对交流电仍然有阻碍作用。

电容对交流电的阻碍作用叫做容抗。

电容量大,交流电容易通过电容,说明电容量大,电容的阻碍作用小;交流电的频率高,交流电也容易通过电容,说明频率高,电容的阻碍作用也小。

实验证明,容抗和电容成反比,和频率也成反比。

如果容抗用X C 表示,电容用C表示,频率用f表示,那么Xc=1/2PifC容抗的单位是欧。

知道了交流电的频率f和电容C,就可以用上式把容抗计算出来。

电感:电感是衡量线圈产生电磁感应能力的物理量。

给一个线圈通入电流,线圈周围就会产生磁场,线圈就有磁通量通过。

通入线圈的电源越大,磁场就越强,通过线圈的磁通量就越大。

电感和电容的电阻公式

电感和电容的电阻公式

电感和电容的电阻公式电感和电容分别代表了电路中两种不同的物理现象:电感表示的是电能存储和释放的能力,而电容表示的是电荷积累和释放的能力。

对于电路中的交流电信号,电感和电容的特性对电流和电压的变化起着重要的作用。

对于交流电信号,电感和电容的电阻公式可以通过计算获得,本文将分别说明它们的计算方法。

首先,我们来讨论电感的电阻公式。

电感是由线圈或者导体环产生的,当电流通过导体时,会在其周围产生磁场。

电感的电阻是指电感阻碍交流电流变化的能力。

电感电阻的计算公式如下:R_L=2πfL其中,R_L 表示电感的电阻,f 表示交流电信号的频率,L 表示电感的电感值。

电感的电感值单位是亨利(Henry),频率单位是赫兹(Hertz)。

从公式可以看出,电感的电阻与频率和电感值成正比,即电流变化越快,电阻越大;电感值越大,电阻越大。

接下来,我们来讨论电容的电阻公式。

电容是由导体之间的绝缘介质分隔开的两个导体板组成的,当两个导体板之间施加电压时,会在之间产生电场。

电容的电阻是指电容存储和释放电荷的能力。

电容电阻的计算公式如下:R_C=1/(2πfC)其中,R_C 表示电容的电阻,f 表示交流电信号的频率,C 表示电容的电容值。

电容的电容值单位是法拉(Farad),频率单位是赫兹(Hertz)。

从公式可以看出,电容的电阻与频率和电容值成反比,即频率越高,电阻越小;电容值越大,电阻越小。

需要注意的是,电容和电感的电阻公式只是对于交流电信号有效,在直流电信号中,电容和电感的阻抗分别为1/ωC和ωL,其中ω是角频率。

在直流电路中,电容和电感可以看作是开路或者短路。

总结起来,电感和电容的电阻公式分别为:电感的电阻公式:R_L=2πfL电容的电阻公式:R_C=1/(2πfC)电感的电阻与频率和电感值成正比,电容的电阻与频率和电容值成反比。

这些公式可以用于计算电路中电感和电容的阻抗,从而帮助我们分析和设计电路。

电阻,电感,电容的主要参数

电阻,电感,电容的主要参数

电阻,电感,电容的主要参数电阻主要特性参数1、标称阻值:电阻器上面所标示的阻值。

2、允许误差:标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差,它表示电阻器的精度。

允许误差与精度等级对应关系如下:±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率:在正常的大气压力90-106.6KPa及环境温度为-55℃~+70℃的条件下,电阻器长期工作所允许耗散的最大功率。

线绕电阻器额定功率系列为(W):1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500非线绕电阻器额定功率系列为(W):1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压:由阻值和额定功率换算出的电压。

5、最高工作电压:允许的最大连续工作电压。

在低气压工作时,最高工作电压较低。

6、温度系数:温度每变化1℃所引起的电阻值的相对变化。

温度系数越小,电阻的稳定性越好。

阻值随温度升高而增大的为正温度系数,反之为负温度系数。

7、老化系数:电阻器在额定功率长期负荷下,阻值相对变化的百分数,它是表示电阻器寿命长短的参数。

8、电压系数:在规定的电压范围内,电压每变化1伏,电阻器的相对变化量。

9、噪声:产生于电阻器中的一种不规则的电压起伏,包括热噪声和电流噪声两部分,热噪声是由于导体内部不规则的电子自由运动,使导体任意两点的电压不规则变化。

电感器的主要参数电感器的主要参数有电感量、允许偏差、品质因数、分布电容及额定电流等。

(一)电感量电感量也称自感系数,是表示电感器产生自感应能力的一个物理量。

电感器电感量的大小,主要取决于线圈的圈数(匝数)、绕制方式、有无磁心及磁心的材料等等。

通常,线圈圈数越多、绕制的线圈越密集,电感量就越大。

电阻、电容、电感元件及其特性

电阻、电容、电感元件及其特性
特点:
高可靠性、功 率范围大、耐 潮湿、绝缘性 好、抗浪涌能 力强、阻燃性 好。
i
i

0

u
的 分
非线性时不变电阻

i t1
t2
0
u
非线性时变电阻
0
u
线性时不变电阻
i
t1
t2
0
u
线性时变电阻
1. 线性电阻
关联参考方向: u i R 或 i u Gu R
G — 电导,单位:西门子(S)
二、电容元件
薄膜电容器系列 主要有:CL20, CL21,CL23, CL25,CBB12, CBB21, CBB81 等
瓷介电容器系列 主要有:CC1, CC81, CT1,CT81,等
独石电容器 主要有: CC4, CT4. CC42, CT42 等
多层片状陶瓷电容器 ( SMD 贴 片 电 容 全 系 列) 片式钽电解电容 主要有: CC41,CT41.CA45 等
第三节 电阻、电容、电感元件及其特性
一、电阻元件
二端元件: 有两个端钮与外部相连的元件。
二端电阻元件的 u、i 关系可由 u – i 平面的一条
曲线(伏安特性曲线)确定。
f (u, i) 0
(电阻元件的电压与电流的约束关系, 简称VCR)
分 时不变电阻 或 线性电阻(过原点的直线)
类 时变电阻
非线性电阻
u、i、e(电动势)的参考方向为关联参考方向
e d L di
dt
dt
u e L di dt
1t
i L 0 u dt i(0)
i
+

uL e

电阻,电容,电感之基本参数

电阻,电容,电感之基本参数

电阻电阻/电阻器的主要参数在电阻器的使用中,必需正确应用电阻器的参数。

电阻器的性能参数包括标称阻值及允许偏差、额定功率、极限工作电压、电阻温度系数、频率特性和噪声电动势等。

对于普通电阻器使用中最常用的参数是标称阻值和允许偏差,额定功率。

⑴标称电阻值和允许偏差每个电阻器都按系列生产,有一个标称阻值。

不同标称系列,电阻器的实际值在该标称系列允许误差范围之内。

例如,E24系列中一电阻的标称值是1000欧,E24系列电阻的偏差是5%,这个电阻器的实际值可能在950~1050欧范围之内的某一个值,用仪表测得具体的阻值就是这个电阻的实际值。

表1-4 几种固定电阻器的外形和特点压。

器、仪表等。

电路。

在要求电阻偏差小的电路中,可选用E48、E96、E192精密电阻系列,在电阻器的使用中,根据实际需要选用不同精密度的电阻,一般来说误差小的电阻温度系数也小,阻值稳定性高。

电阻的单位是欧姆,用符号Ω表示。

还常用千欧(KΩ)、兆欧(MΩ)等单位表示。

单位之间的换算关系是:1MΩ=1000KΩ=1000000Ω⑵电阻器的额定功率电阻器在电路中实际上是个将电能转换成热能的元件,消耗电能使自身温度升高。

电阻器的额定功率是指在规定的大气压和特定的温度环境条件下,长期连续工作所能呈受的最大功率值。

电阻器实际消耗的电功率P等于加在电阻器上的电压与流过电阻器电流的乘积,即P=UI。

电阻器的额定功率从0. 05W至500W之间数十种规格。

在电阻的使用中,应使电阻的额定功率大于电阻在电路中实际功率值的1.5~2倍以上。

表1-5 电阻器和电位器的命名方法图1-4 电阻器额定功率的图形符号在现代电子设备中,还常用到如水泥电阻和无引脚的片状电阻等新型电阻器。

水泥电阻体积小,功率较大,在电路中常作降压或分流电阻。

片状电阻有两种类型,厚膜片状电阻和薄膜片状电阻。

目前常用的是厚膜电阻,如国产RL11系列片状电阻。

片状电阻的特点是体积小,重量轻,高频特性好,无引脚采用贴焊安装。

电阻,电容,电感的作用

电阻,电容,电感的作用

作为无源元件之一的电容,其作用不外乎以下几种:1、应用于电源电路,实现旁路、去藕、滤波和储能的作用,下面分类详述之:1)旁路旁路电容是为本地器件提供能量的储能器件,它能使稳压器的输出均匀化,降低负载需求。

就像小型可充电电池一样,旁路电容能够被充电,并向器件进行放电。

为尽量减少阻抗,旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。

这能够很好地防止输入值过大而导致的地电位抬高和噪声。

地弹是地连接处在通过大电流毛刺时的电压降。

2)去藕去藕,又称解藕。

从电路来说,总是可以区分为驱动的源和被驱动的负载。

如果负载电容比较大,驱动电路要把电容充电、放电,才能完成信号的跳变,在上升沿比较陡峭的时候,电流比较大,这样驱动的电流就会吸收很大的电源电流,由于电路中的电感,电阻(特别是芯片管脚上的电感,会产生反弹),这种电流相对于正常情况来说实际上就是一种噪声,会影响前级的正常工作。

这就是耦合。

去藕电容就是起到一个电池的作用,满足驱动电路电流的变化,避免相互间的耦合干扰。

将旁路电容和去藕电容结合起来将更容易理解。

旁路电容实际也是去藕合的,只是旁路电容一般是指高频旁路,也就是给高频的开关噪声提高一条低阻抗泄防途径。

高频旁路电容一般比较小,根据谐振频率一般是0.1u,0.01u等,而去耦合电容一般比较大,是10uF或者更大,依据电路中分布参数,以及驱动电流的变化大小来确定。

旁路是把输入信号中的干扰作为滤除对象,而去耦是把输出信号的干扰作为滤除对象,防止干扰信号返回电源。

这应该是他们的本质区别。

3)滤波从理论上(即假设电容为纯电容)说,电容越大,阻抗越小,通过的频率也越高。

但实际上超过1uF 的电容大多为电解电容,有很大的电感成份,所以频率高后反而阻抗会增大。

有时会看到有一个电容量较大电解电容并联了一个小电容,这时大电容通低频,小电容通高频。

电容的作用就是通高阻低,通高频阻低频。

电容越大低频越容易通过,电容越大高频越容易通过。

电阻,电容,电感的读数方法

电阻的读数颜色黑棕红橙黄绿蓝紫灰白数字0 1 2 3 4 5 6 7 8 9有5色环和4色环之分。

不管哪种色环最后一位为误差位:一般颜色为金,银,棕,红。

(金银必为误差位)倒数第二位为精度位。

即10的几次方。

前2到3位为数值位5色环的:(百位+十位+个位)*10n4色环的:(十位+个位)*10n对于第一色环的鉴定:1.一般误差环离其他环较远2.第一环离内部端部较近。

一、电阻的数值系列电子元件中的电阻,其数值按其容许误差大小可分为很多系列。

每个系列可将同一数量级的各种数值的电阻值,用少数几个数来表示,这很便于生产和使用。

E系列中容许误差为士20%的E6,有1、1.5、2.2、3.3、4.7、6.8六个数;E12的容差为士10%,有12个数;E24容差为士5%,有24个数。

均见表1所示。

表(一)E6 E12 E24 E6 E12 E24 1.0 1.0 1.01.13.3 3.3 3.33.61.2 1.21.33.9 3.94.31.5 1.5 1.51.64.7 4.7 4.75.11.8 1.82.05.6 5.66.22.2 2.2 2.22.46.8 6.8 6.87.52.7 2.73.08.2 8.29.1同一系列相邻两个数的比值基本相等。

E6的比值约1.5。

E12的比值约为1.2。

E24的比值约为1.1等。

系列中相邻数的正负偏差所涵盖的范围是衔接的或稍有重叠。

例如E6系列中2.2的负偏差最大为2.2x(1-20%)-1.7,1.5的正偏差最大为 1.5X(1+20%)-1.8,稍有重叠;2.2的正偏差最大为2.2x(1+20%)-2.64,3.3的负偏差最大为3.3 X(1-20%)-2.64,正好衔接。

每个系列同一数量级的电阻,可用少数几个数来表示。

例如E6系列对千欧级的电阻只用lk、1.5k、 2.2k、3.3k、4.7k、6.8k 就可将0.8k到8k的电阻值表示出来。

生产时只需将千欧级电阻分为六档,分别注出电阻值,它给生产带来很大方便。

电容器与电感的特性

电容器与电感的特性电容器和电感是电子电路中常用的元件,它们都具有独特的特性和功能。

本文将介绍电容器和电感的特性以及它们在电路中的应用。

一、电容器的特性1. 蓄电特性:电容器具有蓄电的能力。

当电容器中充电时,正极积累了正电荷,负极积累了负电荷。

当外部电路断开时,电容器仍然可以保持电荷,这种现象被称为蓄电。

2. 储能能力:电容器可以储存电能。

电容器在充电过程中,电流经过它时,会储存电能。

当电容器放电时,储存的电能会转化为电流。

3. 电容数量与容量相关:电容器的容量用法拉第(F)作为单位进行衡量。

容量越大,电容器所能存储的电荷量越多。

4. 频率相关:电容器对于不同频率的电信号有不同的阻抗。

在低频时,电容器的阻抗较高;在高频时,电容器的阻抗较低。

5. 充放电时间常数:电容器的充电和放电时间常数取决于电容器的内部电阻和容量。

时间常数越小,电容器充放电速度越快。

电容器在电子电路中有广泛的应用。

例如,它们可以用作直流耦合和阻隔交流信号的元件,用于滤波电路和调整信号幅度的电路中。

二、电感的特性1. 电感阻抗:电感器在交流电中呈现出阻抗。

此阻抗随频率的增加而增加,因此电感对低频信号的流动具有阻碍作用。

2. 自感现象:当电流通过电感器时,产生的磁场会通过电感器的线圈自身感应出电压。

这种现象被称为自感现象。

3. 互感现象:当两个电感器彼此接近时,它们之间会发生磁场相互感应的现象。

这种现象被称为互感现象。

4. 储能能力:电感器可以储存电能。

当电流通过电感器时,储存在磁场中的能量可以重新转化为电流。

5. 频率相关:电感器的阻抗随频率增加而增加,但增幅较小。

电感器对高频信号具有较高的阻抗。

电感器在电子电路中也有广泛的应用。

例如,它们可以用于构建滤波器、振荡器和变压器等电路。

总结:电容器和电感在电子电路中具有独特的特性和功能。

电容器可以储存电能,对于不同频率的信号有不同的阻抗,常被用于滤波电路和耦合电路中。

电感器具有自感和互感现象,可以储存电能,对不同频率的信号也有不同的阻抗,常被用于滤波器、振荡器和变压器等电路中。

电阻、电容、电阻_总结(好不好、全不全看看就知道)


P * R (P = I2 R I2 R2 = PR
即U2 = PR)
在额定电压上如再增加,则电阻有可能被击穿,它无法通过公式计
算,而取决于电阻的外形尺寸及工艺结构 一般常用电阻器功率与极限电压如下: 0. 25 —— 250V;0. 5W —— 500V;1~2W —— 750V
高频特性
电阻器在交流高频场合中使用时,电阻器自身的分 布电感LR和分布电容CR不容忽略,故必须考虑其固有电 感和固有电容的影响。此时电阻器的等效电路相当于一个 直流电阻与分布电感串联,然后再与分布电容并联。 在电路中应尽量选择分布电感,分布电容小的电阻 器,或使用无引脚电阻,一般膜式电阻的分布电感和分布
标称值6800pF 偏差±10%
标称值0. 01μF 偏差±10% 工作电压63V 卧式色环电容器
立式色电容器
色点标示的电容器
电感的默认基本单位:μH
第二位 第一位 棕蓝银绿 乘 偏差 数 EL 黑棕

EL
金 红红棕金 标称值220μH 偏差±5% 棕灰红银 标称值1. 8mH 偏差±10%
标称值560μF 偏差 ±10%
常用电抗元件标称系列
注:每系列都可以在1Ω~10Ω、10Ω~100Ω、100Ω~1K、1K~10K、 10K~100K、100K~1M、1M~10M。
二、电抗元件的标志方法
1.直标法(文字标注法) 在元件表面直接标出数值与偏差,如图1.1所示。直标法中, 可以用单位符号代替小数点,例如:0.33Ω可标为Ω33,3.3k 可标为3k3。 直标法一目了然,但只适用于较大体积元件,且国际上不能 通用。 2. 数码标注法 用三位数字表示元件的标称值,如图1.2所示,从左至右, 前二位数表示有效数,第三位是有效数字后的零的个数,即前 两位数乘以10 n( n=0~8)。当n=9时,为特例,表10 –1。

电容、电阻、芯片、电感的电路符号及图片识别

一、电容的用途电容的用途非常多,主要有如下几种:1.隔直流:作用是阻止直流通过而让交流通过。

2.旁路(去耦):为交流电路中某些并联的组件提供低阻抗通路。

3.耦合:作为两个电路之间的连接,允许交流信号通过并传输到下一级电路4.滤波:这个对DIY而言很重要,显卡上的电容基本都是这个作用。

5.温度补偿:针对其它组件对温度的适应性不够带来的影响,而进行补偿,改善电路的稳定性。

6.计时:电容器与电阻器配合使用,确定电路的时间常数。

7.调谐:对与频率相关的电路进行系统调谐,比如手机、收音机、电视机。

8.整流:在预定的时间开或者关半闭导体开关组件。

9.储能:储存电能,用于必须要的时候释放。

例如相机闪光灯,加热设备等等。

(如今某些电容的储能水平已经接近锂电池的水准,一电容储存的电能可以供一个手机使用一天。

二、电容的分类1、按照结构分三大类:固定电容器、可变电容器和微调电容器。

半可变电容:也叫做微调电容。

它是由两片或者两组小型金属弹片,中间夹着介质制成。

调节的时候改变两片之间的距离或者面积。

它的介质有空气、陶瓷瓷、云母、薄膜等。

可变电容:它由一组定片和一组动片组成,它的容量随着动片的转动可以连续改变。

把两组可变电容装在一起同轴转动,叫做双连。

可变电容的介质有空气和聚苯乙烯两种。

空气介质可变电容体积大,损耗小,多用在电子管收音机中。

聚苯乙烯介质可变电容做成密封式的,体积小,多用在晶体管收音机中。

2、按外形分:插件式,贴片式(SMD);3、按用途分有:高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。

4、按介质分为:陶瓷、云母、纸质、薄膜、电解电容陶瓷电容:以高介电常数、低损耗的陶瓷材料为介质,体积小,电感小。

云母电容:以云母片作介质的电容器。

性能优良,高稳定,高精密。

纸质电容:纸介电容器的电极用铝箔或锡箔做成,绝缘介质是浸蜡的纸,相叠后卷成圆柱体,外包防潮物质,有时外壳采用密封的铁的纸,相叠后卷成圆柱体,外包防潮物质,有时外壳采用密封的铁壳以提高防潮性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第一章:基本元件 第一节 电阻器 电阻,英文名resistance,通常缩写为R,它是导体的一种基本性质,与导体的尺寸、材料、温度有关。欧姆定律说,I=U/R,那么R=U/I,电阻的基本单位是欧姆,用希腊字母“Ω”表示,有这样的定义:导体上加上一伏特电压时,产生一安培电流所对应的阻值。电阻的主要职能就是阻碍电流流过。事实上,“电阻”说的是一种性质,而通常在电子产品中所指的电阻,是指电阻器这样一种元件。师傅对徒弟说:“找一个100欧的电阻来!”,指的就是一个“电阻值”为100欧姆的电阻器,欧姆常简称为欧。表示电阻阻值的常用单位还有千欧(kΩ),兆欧(MΩ)。 一、电阻器的种类 电阻器的种类有很多,通常分为三大类:固定电阻,可变电阻,特种电阻。在电子产品中,以固定电阻应用最多。而固定电阻以其制造材料又可分为好多类,但常用、常见的有RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻,还有近年来开始广泛应用的片状电阻。型号命名很有规律,R代表电阻,T-碳膜,J-金属,X-线绕,是拼音的第一个字母。在国产老式的电子产品中,常可以看到外表涂覆绿漆的电阻,那就是RT型的。而红颜色的电阻,是RJ型的。一般老式电子产品中,以绿色的电阻居多。为什么呢?这涉及到产品成本的问题,因为金属膜电阻虽然精度高、温度特性好,但制造成本也高,而碳膜电阻特别价廉,而且能满足民用产品要求。 电阻器当然也有功率之分。常见的是1/8瓦的“色环碳膜电阻”,它是电子产品和电子制作中用的最多的。当然在一些微型产品中,会用到1/16瓦的电阻,它的个头小多了。再者就是微型片状电阻,它是贴片元件家族的一员,以前多见于进口微型产品中,现在电子爱好者也可以买到了(做无线窃听器?) 二、电阻器的标识 这些直接标注的电阻,在新买来的时候,很容易识别规格。可是在装配电子产品的时候,必须考虑到为以后检修的方便,把 标注面朝向易于看到的地方。所以在弯脚的时候,要特别注意。在手工装配时,多这一道工序,不是什么大问题,但是自动生产线上的机器没有那么聪明。而且,电阻器元件越做越小,直接标注的标记难以看清。因此,国际上惯用“色环标注法”。事实上,“色环电阻”占据着电阻器元件的主流地位。“色环电阻”顾名思义,就是在电阻器上用不同颜色的环来表示电阻的规格。有的是用4个色环表示,有的用 5个。有区别么?是的。4环电阻,一般是碳膜电阻,用3个色环来表示阻值,用 1个色环表示误差。5环电阻一般是金属膜电阻,为更好地表示精度,用4个色环表示阻值,另一个色环也是表示误差. 色环电阻的规则是最后一圈代表误差,对于四环电阻,前二环代表有效值,第三环代表乘上的次方数。不要怕,记住颜色和数码就行啦,其他的不用记。有一个秘诀:面对一个色环电阻,找出金色或银色的一端,并将它朝下,从头开始读色环。例如第一环是棕色的,第二环是黑色的,第三环是红色的,第四环是金色的,那么它的电阻值是1、0,第三环是添零的个数,这个电阻添2个零,所以它的实际阻值是1000Ω,即1kΩ。 三、可变电阻 可变电阻又称为电位器,电子设备上的音量电位器就是个可变电阻。但是一般认为电位器都是可以被手动调节的,而可变电阻一般都较小,装在电路板上不经常调节。可变电阻有三个引脚,其中两个引脚之间的电阻值固定,并将该电阻值称为这个可变电阻的阻值。第三个引脚与任两个引脚间的电阻值可以随着轴臂的旋转而改变。这样,可以调节电路中的电压或电流,达到调节的效果。 四、特种电阻 光敏电阻 是一种电阻值随外界光照强弱(明暗)变化而变化的元件,光越强阻值越小,光越弱阻值越大。其外形和电路符号如图2所示。如果把光敏电阻的两个引脚接在万用表的表笔上,用万用表的R×1k挡测量在不同的光照下光敏电阻的阻值:将光敏电阻从较暗的抽屉里移到阳光下或灯光上,万用表读数将 会发生变化。在完全黑暗处,光敏电阻的阻值可达几兆欧以上(万用表指示电阻为无穷大,即指针不动),而在较强光线下,阻值可降到几千欧甚至1千欧以下。 利用这一特性,可以制作各种光控的小电路来。事实上街边的路灯大多是用光控开关自动控制的,其中一个重要的元器件就是光敏电阻(或者是光敏三级管,一种功能相似的带放大作用的半导体元件)。光敏电阻是在陶瓷基座上沉积一层硫化镉(CdS)膜后制成的, 实际上也是一种半导体元件。新村里声控楼道灯在白天不会点亮,也是因为光敏电阻在起作用。我们可以用它制作电子报晓鸡,清晨天亮时喔喔叫。 热敏电阻是一个特殊的半导体器件,它的电阻值随着其表面温度的高低的变化而变化。它原本是为了使电子设备在不同的环境温度下正常工作而使用的,叫做温度补偿。新型的电脑主板都有CPU测温、超温报警功能,就是利用了的热敏电阻。 第二节 电容器 电子制作中需要用到各种各样的电容器,它们在电路中分别起着不同的作用。与电阻器相似,通常简称其为电容,用字母C表示。顾名思义,电容器就是“储存电荷的容器”。尽管电容器品种繁多,但它们的基本结构和原理是相同的。两片相距很近的金属中间被某物质(固体、气体或液体)所隔开,就构成了电容器。两片金属称为的极板,中间的物质叫做介质。电容器也分为容量固定的与容量可变的。但常见的是固定容量的电容,最多见的是电解电容和瓷片电容。 不同的电容器储存电荷的能力也不相同。规定把电容器外加1伏特直流电压时所储存的电荷量称为该电容器的电容量。电容的基本单位为法拉(F)。但实际上,法拉是一个很不常用的单位,因为电容器的容量往往比1法拉小得多,常用微法(μF)、纳法(nF)、皮法(pF)(皮法又称微微法)等,它们的关系是:1法拉(F)= 1000000微法(μF) 1微法(μF)= 1000纳法(nF)= 1000000皮法(pF) 在电子线路中,电容用来通过交流而阻隔直流,也用来存储和释放电荷以充当滤波器,平滑输出脉动信号。小容量的电容,通常在高频电路中使用,如收音机、发射机和振荡器中。大容量的电容往往是作滤波和存储电荷用。而且还有一个特点,一般1μF以上的电容均为电解电容,而1μF以下的电容多为瓷片电容,当然也有其他的,比如独石电容、涤纶电容、小容量的云母电容等。电解电容有个铝壳,里面充满了电解质,并引出两个电极,作为正(+)、负(-)极,与其它电容器不同,它们在电路中的极性不能接错,而其他电容则没有极性。 把电容器的两个电极分别接在电源的正、负极上,过一会儿即使把电源断开,两个引脚间仍然会有残留电压(学了以后的教程,可以用万用表观察),我们说电容器储存了电荷。电容器极板间建立起电压,积蓄起电能,这个过程称为电容器的充电。充好电的电容器两端有一定的电压。电容器储存的电荷向电路释放的过程,称为电容器的放电。 举一个现实生活中的例子,我们看到市售的整流电源在拔下插头后,上面的发光二极管还会继续亮一会儿,然后逐渐熄灭,就是因为里面的电容事先存储了电能,然后释放。当然这个电容原本是用作滤波的。至于电容滤波,不知你有没有用整流电源听随身听的经历,一般低质的电源由于厂家出于节约成本考虑使用了较小容量的滤波电容,造成耳机中有嗡嗡声。这时可以在电源两端并接上一个较大容量的电解电容(1000μF,注意正极接正极),一般可以改善效果。发烧友制作HiFi音响,都要用至少1万微法以上的电容器来滤波,滤波电容越大,输出的电压波形越接近直流,而且大电容的储能作用,使得突发的大信号到来时,电路有足够的能量转换为强劲有力的音频输出。这时,大电容的作用有点像水库,使得原来汹涌的水流平滑地输出,并可以保证下游大量用水时的供应。 电子电路中,只有在电容器充电过程中,才有电流流过,充电过程结束后,电容器是不能通过直流电的,在电路中起着“隔直流”的作用。电路中,电容器常被用作耦合、旁路、滤波等,都 是利用它“通交流,隔直流”的特性。那么交流电为什么能够通过电容器呢?我们先来看看交流电的特点。交流电不仅方向往复交变,它的大小也在按规律变化。电容器接在交流电源上,电容器连续地充电、放电,电路中就会流过与交流电变化规律一致的充电电流和放电电流。 电容器的选用涉及到很多问题。首先是耐压的问题。加在一个电容器的两端的电压超过了它的额定电压,电容器就会被击穿损坏。一般电解电容的耐压分档为6.3V,10V,16V,25V,50V等。 第三节 电感器 电感器在电子制作中虽然使用得不是很多,但它们在电路中同样重要。我们认为电感器和电容器一样,也是一种储能元件,它能把电能转变为磁场能,并在磁场中储存能量。电感器用符号L表示,它的基本单位是亨利(H),常用毫亨(mH)为单位。它经常和电容器一起工作,构成LC滤波器、LC振荡器等。另外,人们还利用电感的特性,制造了阻流圈、变压器、继电器等。 电感器的特性恰恰与电容的特性相反,它具有阻止交流电通过而让直流电通过的特性。 小小的收音机上就有不少电感线圈,几乎都是用漆包线绕成的空心线圈或在骨架磁芯、铁芯上绕制而成的。有天线线圈(它是用漆包线在磁棒上绕制而成的)、中频变压器(俗称中周)、输入输出变压器等等。 实物图和电路符号见图 变压器 是由铁芯和绕在绝缘骨架上的铜线圈线构成的。绝缘铜线绕在塑料骨架上,每个骨架需绕制输入和输出两组线圈。线圈中间用绝缘纸隔离。绕好后将许多铁芯薄片插在塑料骨架的中间。这样就能够使线圈的电感量显著增大。变压器利用电磁感应原理从它的一个绕组向另儿个绕组传输电能量。变压器在电路中具有重要的功能:耦合交流信号而阻隔直流信号,并可
