BECKHOFF技术_TwinCAT原理
TwinCAT编程软件介绍
8 Bit
16 Bit 32 Bit 8 Bit 8 Bit 16 Bit 16 Bit 32 Bit 32 Bit
12
第三讲
实型
TwinCAT PLC数据类型
又称浮点型。
REAL: 占32Bit地址空间
字符串型
STRING: 字符型数据的宽度在变量声明时指定，若没有指定，系统默认宽度为80个字符。每个字符占一 个字节（8 Bit）的地址空间。 举例：str:STRING(35)=„This is a String‟;
T#60m0s0ms
T#8052m18s3ms 或T#5d14h12m18s3ms 举例 TIME_OF_DAY 或 TOD TOD#15:36:10.340 TOD#11:38 TOD#00:00 TOD#00:00:00.100
16#EE80，16#0036
16#19D3，16#1CCC
从00时00分00秒开始以毫秒计算，占32 Bit地址空间 低16 Bit，高16 Bit 16#1764，16#0359 16#09C0，16#09C0 16#0000，16#0000 16#0064，16#0000
程序的调用
在IL中调用： CAL PRGExample LD ST PRGExample.PAR ERG
在ST中调用： PRGEample; ERG:= PRGEample.PAR;
在FBD中调用： PRGEample
PAR
ERG
11
第三讲
TwinCAT PLC数据类型
布尔型
BOOL: 真（ TRUE ）与 假（ FALSE ），占用1位（Bit）地址空间
整型
类型 下限 上限 占用地址空间
BYTE
twinncat 使用手册
twinncat 使用手册TwinCAT使用手册TwinCAT是一款由德国贝克霍夫（Beckhoff）公司开发的用于工业自动化领域的软件平台。
作为一种先进的控制技术，TwinCAT能够为各种不同类型的自动化设备提供高效、灵活的控制和通信功能。
本手册将为您介绍TwinCAT的基本功能、安装步骤和使用方法，帮助您快速上手并熟练掌握该软件。
一、TwinCAT简介TwinCAT是一种基于PC的控制技术，具有模块化、开放和可扩展的特点。
它不仅可以作为控制器来执行实时任务，还可以作为配置工具来进行设备参数的设置和修改。
TwinCAT支持多种操作系统，包括Windows和Windows CE，可以在不同的硬件平台上运行。
二、安装TwinCAT1. 下载TwinCAT软件包访问贝克霍夫公司的官方网站，找到TwinCAT的下载页面。
选择合适的版本和操作系统，下载安装程序。
2. 运行安装程序双击下载的安装程序，按照提示进行安装。
可以选择自定义安装或者默认安装，根据需要选择安装路径和组件。
3. 激活许可证安装完成后，打开TwinCAT软件，按照提示进行许可证的激活。
输入许可证号码并验证，确保您有合法的许可证以正常使用软件。
三、TwinCAT基本功能1. PLC编程使用TwinCAT，您可以通过结构化文本语言（ST），函数块图（FBD），连续函数图（CFC）等多种编程语言来编写PLC程序。
TwinCAT提供了丰富的函数库和API，使得程序开发变得更加高效。
2. HMI设计TwinCAT具备HMI（人机界面）设计的功能，您可以通过图形化界面来创建触摸屏界面，包括按钮、图标、图表和数据显示等。
可以通过TwinCAT与PLC进行通信，实现界面与控制逻辑的交互。
3. 远程访问和监控TwinCAT支持通过网络远程访问和监控控制系统。
通过配置IP地址和端口号，可以实现远程访问PLC，同时也可以进行实时监控和诊断，方便工程师对系统进行维护和调试。
倍福运动控制技术介绍
24 V DC 辅助电源电压 电源接口，用于连接外部平稳 电阻
电机和制动器接口
直流中间电路
Drive Technology
18.12.2012
8
AM30xx | 同步伺服电机
Drive Technology
18.12.2012
9
AM308x | 电机达到 150Nm
Drive Technology
28
TwinCAT NC PTP 功能
普通定位运动(Point to Point)
电子齿轮同步
数字凸轮开关
凸轮轴
运动叠加（合成） 飞剪
29
TwinCAT NC I 功能
ProperBiblioteka iesMax. number of controlled axes Max. number of simultaneously interpolating per channel
Single Axes
Power
Motion
Single Axes
MoveAbsolute
Multiple Axes
CamTableSelect
Multiple Axes Non-Interpolated
CamIn CamOut GearIn GearOut Phasing
Reset ReadStatus
26
Beckhoff 运动控制实现方式TwinCAT NC PTP，NCI，CNC
逻辑运算 与处理
PLC NC PTP
位置，速度 加速度控制
路径规划 闭环控制
同步，凸轮 飞剪等
通用插补
PLC NC PTP
NC I
NC PTP
NC I

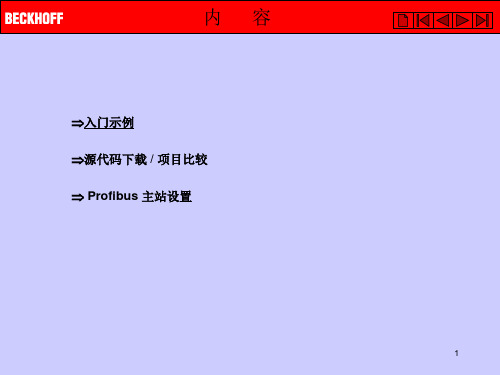

BECKHOFF技术_TwinCAT_STEP
