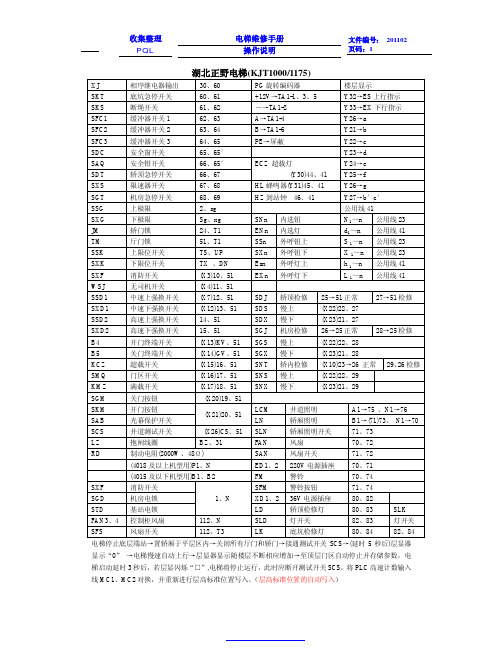

湖北正野电梯(KJT1000-1175)资料

湖北正野电梯(KJT1000/1175)XJ 相序继电器输出 30、60 PG 旋转编码器楼层显示SKT 底坑急停开关 60、61 +12V →TA1-1、3、5 Y32→ES 上行指示 SKS 断绳开关 61、62 －→TA1-2 Y33→EX 下行指示 SFC1 缓冲器开关1 62、63 A →TA1-4 Y26→a SFC2 缓冲器开关2 63、64 B →TA1-6 Y21→b SFC3 缓冲器开关3 64、65 PE →屏蔽 Y22→c SDC 安全窗开关 65、65′Y23→d SAQ 安全钳开关 66、65′ Y24→e SDT 轿顶急停开关 66、67 ECZ 超载灯(Y30)44、41Y25→f SXS 限速器开关 67、68 HL 蜂鸣器(Y31)45、41 Y26→g SGT 机房急停开关 68、69 HZ 到站钟 46、41 Y27→b ′c ′ SSG 上极限 2、sg 公用线41 SXG 下极限 Sg 、xg SNn 内选钮 N 1～n 公用线23 JM 轿门锁 24、T1 ENn 内选灯 d 1～n 公用线41 TM 厅门锁 51、T1 SSn 外呼钮上 S 1～n 公用线23 SSK 上限位开关 TS 、UP SXn 外呼钮下 X 1～n 公用线23 SXK 下限位开关 TX 、DN Esn 外呼灯上 h 1～n 公用线41 SXF 消防开关 (X3)10、51 EXn 外呼灯下 L 1～n公用线41WSJ 无司机开关 (X4)11、51 SSD1 中速上强换开关 (X7)12、51 SDJ 轿顶检修 25→51正常 27→51检修SXD1 中速下强换开关 (X12)13、51 SDS 慢上 (X22)22、27 SSD2 高速上强换开关 14、51 SDX 慢下 (X23)21、27 SXD2 高速下强换开关 15、51 SGJ 机房检修 26→25正常 28→25检修 B4 开门终端开关 (X13)KV 、51 SGS 慢上 (X22)22、28 B5 关门终端开关 (X14)GV 、51 SGX 慢下 (X23)21、28 KCZ 超载开关 (X15)16、51 SNT 轿内检修 (X10)23→26 正常 29、26检修 SMQ 门区开关 (X16)17、51 SNS 慢上 (X22)22、29 KMZ 满载开关 (X17)18、51 SNX 慢下(X23)21、29SGM 关门按钮 (X20)19、51 SKM 开门按钮 LCM 井道照明 A1→75 、N1→76 SAB 光幕保护开关 (X21)20、51 LN 轿厢照明 B1→(71)73、 N1→70 SCS 井道测试开关 (X26)CS 、51 SLN 轿厢照明开关 71、73 LZ 抱闸线圈BZ 、31FAN 风扇 70、72 RD 制动电阻(2000W 、48Ω) SAN 风扇开关 71、72 (4018及以上机型用)P1、N ED1、2 220V 电源插座70、71 (4015及以下机型用)B1、B2 FM 警铃 70、74 SXF 消防开关 SFM警铃按钮 71、74 SGD 机房电锁 XD1、2 36V 电源插座 80、82 STD 基站电锁 1、N LD 轿顶检修灯 80、83 SLK FAN3、4 控制柜风扇 112、N SLD 灯开关 82、83 灯开关 SFS风扇开关112、T3LK底坑检修灯80、8482、84电梯停止底层端站→置轿厢于平层区内→关闭所有厅门和轿门→接通测试开关SCS →(延时5秒后)层显器显示“0” →电梯慢速自动上行→层显器显示随楼层不断相应增加→至顶层门区自动停止并存储参数，电梯启动延时3秒后，若层显闪烁“□”,电梯将停止运行，此时应断开测试开关SCS ，将PLC 高速计数输入线MC1、MC2对换，并重新进行层高标准位置写入。

西子奥的斯OH-CON8503调试资料

调试手册西子奥的斯电梯有限公司文件编号：FIM工地调试手册Pack 原始会签记录编制校对审核批准部门部门部门部门日期日期日期日期授权部件版本部件名称硬件版本软件版本LMCB V3.0V1.03FIM工地调试手册Pack 更改记录序号更改PC更改内容描述更改日期签名1234567891011121314151617181920This work and the information it contains are the property of Xizi Otis Elevator Company(“XOEC”).It is delivered to others on the express condition that it will be used only for,or on behalf of,XOEC;that neither it nor the information it contains will be reported or disclosed,in whole or in part,without the prior written consent of XOEC,and that on demand it and any copies will be promptly returned to XOEC.FIM工地调试手册Pack目录1概述 (5)1.1总体框图 (6)1.2技术文件 (7)2检修模式运行条件检查 (8)2.1检查控制柜 (8)2.2接线检查 (8)2.3绝缘检查 (8)2.4检查输入电压 (8)2.5检查控制变压器输出电压 (8)2.6主机动力线检查............................................................................................................错误！未定义书签。

门机参数设置NGSOK门机安装调试指导

Connector WAGO, 721-233/001-040 WAGO, 734-134 WAGO, 734-134 WAGO, 734-133 WAGO, 734-133 WAGO, 734-134 / 734-136 WAGO, 734-134 / 734-136 WAGO, 722-734 TYCO/ANSLEY, 2-1761603-3 WAGO, 733-334 TYCO/AMP, 2-574706-0 WAGO, 734-133
SW5: Local SW
SW4: Motor Dynamic Break SW
P3: Discrete Input (6,7)
P5: Discrete Output
P12: DCP SW IN P4: Discrete Input (1,2,3)
P6,7: Multi-Drop or CAN Port
Conn. No P1 P2 P3 P4 P5 P6 P7 P8 P9 P10 P11 P12
Name Main Power Input Discrete Input 1 Discrete Input 2 Discrete Input 3 Discrete Output Multidrop1 / CAN1 Multidrop2 / CAN2 Motor OMU Position sensor Service Tool Discrete Input 4
P10: Position Sensor (S/C Encoder)
P1: AC POWER
P8: MOTOR
PCBA 开关位置示意图
1. SW2开关正常情况下SW2开关应打在RUN档；
2. SW3开关正常情况下SW3的1 #打在ON档，2#打在 OFF档。

西继迅达艾默生MJ16型门机调试说明书 2012 12

MJ16型门机控制系统调试说明书文档时间：2012-12一安全信息 (3)1.1 人员安全 (3)1.2 电击危险 (3)1.3 电气安装 (3)1.4 其他应注意事项 (3)二MJ16型门机控制系统接线 (4)三控制器操作说明 (6)3.1 控制器操作面板说明 (6)3.2 参数设置说明 (7)3.3 参数设置方法 (7)3.4 参数更改注意事项 (8)四门电机调谐与门宽自学习 (9)4.1 同步门电机调谐 (9)4.2 门电机调谐问题处理 (10)4.3 门宽自学习 (11)4.4 门宽自学习问题处理 (11)五开关门运行调试 (12)5.1 距离控制开门运行曲线 (12)5.2 距离控制关门运行曲线 (13)5.3出厂时预先设置参数表 (13)5.4 调试参考 (16)5.5 多功能端子参数F5组 (18)5.6 监视和记录参数F9组 (19)六变频器故障对策 (20)一安全信息使用本门机系统时，需要遵守必要的安全规定。

1.1 人员安全执行系统设计、安装、试运行和维护人员必须接受过必要的培训，具备相应的经验，并在操作前仔细阅读使用手册。

1.2 电击危险以下位置的电压可能会导致严重的电击，甚至有致命危险：1. 交流输入电源电缆和连线；2. 直流母线和连线；3. 交流输出电缆和连线；4. 控制器的多数内部零件和外部选购装置。

控制端子为ELV（Extra Low V oltage）电压等级，禁止带电触摸。

1.3 电气安装1. 在对门机系统调整之前，请确保电源已断开；2. 控制器交流输入电源切断至少十分钟后才能进行接线操作；3. 在重新上电之前，请检查电气接线是否正确；4. 必须将控制器的接地端子可靠接地，否则有触电的危险。

1.4 其他应注意事项1. 调试过程中人体不要进入门运行区域，否则有安全隐患!2. 如果需要调整控制盒内接线，请先拔掉供电接插件!3. 每次完成接线后，请核对接线!二MJ16型门机控制系统接线MJ16型门机控制系统使用门机专用控制器驱动永磁同步门机，控制方式为距离控制，控制器根据编码器脉冲计数来进行速度的切换和开关门到位的判断。

无锡展鹏门机系统参数说明

无锡展鹏门机系统参数说明A参数1设00端子控制,设01面板点动,设02面板手动,设03全自动开关门.2 设00门刀安装在同步位置,设021门刀安装在异步位置3设00编码器A相领先B相,01设01编码器B相领先与A相.4设00电机电源UVW相为开门,设01电机UWV相为开门5开门保持的最大时间,单位为1分钟,大于60,永久保持.6自动开关门的间隔时间,单位为秒钟,不小于2秒.7设00/01直接传动,设02有减速传动E参数1开关门基准频率<一般为15>2 开/关门中速频率<E1的百分率>3 开门快速频率4 开门慢速频率5 关门快速频率6 关门慢速频率7开门保持频率C参数1 时间<斜率>基准2 开门放门刀斜率< C1的百分率>3 开门加速时间4 开门减速时间5 关门加速时间6 关门减速时间7急停时间U参数1 0.1HZ对应电压<220V的百分率>2 E4对应电压3 开门是E1对应的电压4 关门是E1对应的电压H参数1,2,3,4 多功能输入<01—05常开信号,06—10常闭信号>,00没使用,01/06关门输入,02/07开门输入03/08慢关门输入,04/09电眼输入,05/10非开门区, 不同端子功能不可重复定义,01/06,02/07功能必须定义.P参数1 ,2,3,4 多功能输出<01—04常开信号,05—08常闭信号>,00没使用,01/05关门到位,02/06开门到位,03/07门故障,04/08系统故障,不同端子功能不可重复定义,02/06功能必须定义.F参数1 关门快速减速点2 开门快速减速点3 关门中速减速点4 关门到位减速点5 开门到位减速点L参数1 设01取出厂值,设02取用户设定值,设存用户设定值.2 01门机自学习3 01查看历史故障,2册除历史故障4 00显示门位置脉冲,01/02显示不含/含收放门刀之开关门时间.。

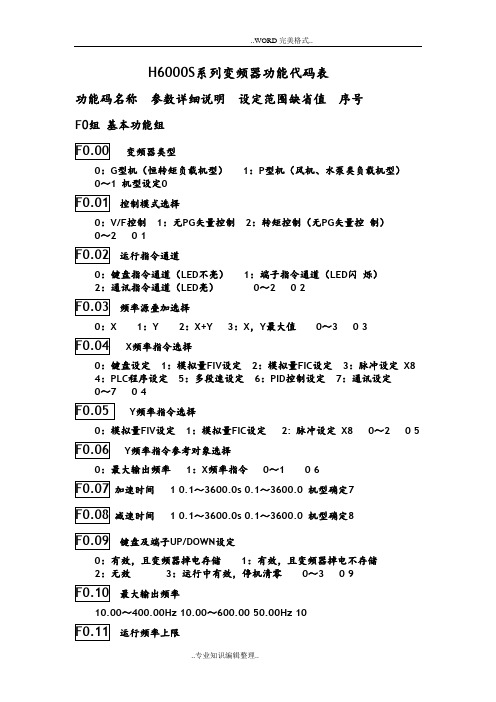

西尔康H6000S系列变频器功能代码表

H6000S系列变频器功能代码表功能码名称参数详细说明设定范围缺省值序号F0组基本功能组变频器类型0：G型机（恒转矩负载机型）1：P型机（风机、水泵类负载机型）0～1 机型设定0控制模式选择0：V/F控制1：无PG矢量控制2：转矩控制（无PG矢量控制）0～2 0 1运行指令通道0：键盘指令通道（LED不亮）1：端子指令通道（LED闪烁）2：通讯指令通道（LED亮）0～2 0 2频率源叠加选择0：X 1：Y 2：X+Y 3：X，Y最大值0～3 0 3X频率指令选择0：键盘设定1：模拟量FIV设定2：模拟量FIC设定3：脉冲设定X8 4：PLC程序设定5：多段速设定6：PID控制设定7：通讯设定0～7 0 4Y频率指令选择0：模拟量FIV设定1：模拟量FIC设定2: 脉冲设定X8 0～2 0 5Y频率指令参考对象选择0：最大输出频率1：X频率指令0～1 0 6加速时间 1 0.1～3600.0s 0.1～3600.0 机型确定7减速时间 1 0.1～3600.0s 0.1～3600.0 机型确定8键盘及端子UP/DOWN设定0：有效，且变频器掉电存储1：有效，且变频器掉电不存储2：无效3：运行中有效，停机清零0～3 0 9最大输出频率10.00～400.00Hz 10.00～600.00 50.00Hz 10运行频率上限F0.12～F0.10（最大频率）F0.12～F0.10 50.00Hz 11运行频率下限0-00 Hz～F0.11（运行频率上限）0.00～F0.11 0.00Hz 12键盘设定频率0.00 Hz～F0.10（最大频率）0.00～F0.10 50.00Hz 13运行方向选择0：默认方向运行1：相反方向运行2：禁止反转运行0～2 0 14载波频率设定1.0～15.0kHz 1.0～15.0 机型确定15功能参数恢复0：无操作1：恢复缺省值2：清除故障档案0～2 0 16AVR功能选择0：无效1：全程有效2：只在减速时无效0～2 1 17电机参数自学习0：无操作1：全面参数自学习2：静止参数自学习0～2 0 18F1组电机参数组电机额定功率0.4～3000.0kW 0.4～3000.0 机型确定19电机额定频率10.00Hz～F0.10 （最大频率）10.00～F0.10 50.00Hz 20电机额定转速0～36000rPm 0～36000 机型确定21电机额定电压0～800V 0～800 机型确定22电机额定电流0.8～6000.0A 0.8～6000.0 机型确定23电机定子电阻0.001～65.535Ω0.001～65.535 机型确定24电机转子电阻0.001～65.535Ω0.001～65.535 机型确定25电机定、转子电感0.1～6553.5mH 0.1～6553.5 机型确定26电机定、转子互感0.1～6553.5mH 0.1～6553.5 机型确定27电机空载电流0.1～6553.5A 0.1～6553.5 机型确定28F2组电机矢量控制功能组速度环比例增益10～100 0～100 20 29速度环积分时间10.01～10.00s 0.01～10.00 0.50s 30切换低点频率0.00Hz～F2.05 0.00～F2.05 5.00Hz 31速度环比例增益20～100 0～100 25 32速度环积分时间20.01～10.00s 0.01～10.00 1.00s 33切换高点频率F2.02～F0.10（最大频率）F2.02～F0.10 10.00Hz 34VC转差补偿系数50%～200% 50～200 100% 35转矩上限设定0.0～200.0% （变频器额定电流）0.0～200.0 G型机：150.0% P型机：120.0% 36转矩设定方式选择0：键盘设定转矩（对应F3.09）1：模拟量FIV设定转矩2：模拟量FIC设定转矩3：高速脉冲X8设定转矩4: 多段转矩设定5：远程通讯设定转矩（1～5：100%相对于2倍变频器额定电流）0～5 0 37键盘设定转矩-200.0%～200.0%（变频器额定电流）-200.0～200.0 50.0% 38上限频率设定源选择0 ：键盘设定上限频率（F0.11）1：模拟量FIV设定上限频率2：模拟量FIC设定上限频率3：高速脉冲X8上限频率4：多段设定上限频率5：远程通讯设定上限频率（1～4：100% 对应最大频率）0～5 39F3组V/F控制功能组V/F曲线设定0：直线V/F 1：多点V/F 2：1.3次幂降转矩V/F3：1.7次幂降转矩V/F 4：2.0次幂降转矩V/F 0～4 0 40转矩提升0.0%：（自动）0.1%～10.0% 0.0～10.0 0.0% 41转矩提升截止0.0%～50.0%（相对电机额定频率）0.0～50.0 20.0% 42多点V/F频率点10.00Hz～F3.05 0.00～F3.05 0.00Hz 43多点V/F电压点10.0%～100.0% （电机额定电压）0.0～100.0 00.0% 44多点V/F频率点2F3.03～F3.07 F3.03～F3.07 00.00Hz 45多点V/F电压点20.0%～100.0% （电机额定电压）0.0～100.0 00.0% 46多点V/F频率点3F3.05～F1.01（电机额定频率）F3.05～F1.01 00.00Hz 47多点V/F电压点30.0%～100.0% （电机额定电压）0.0～100.0 0.0% 48V/F转差补偿限定0.0～200.0% 0.0～200.0 0.0% 49节能运行选择0：不动作1：自动节能运行0～1 0 50电机低频抑制振荡因子0～10 0～10 2 51电机高频抑制振荡因子0～10 0～10 0 52电机抑制振荡分界点0.00Hz～F0.10（最大频率）0.00～F0.10 30.00 Hz 53F4组输入端子组X1端子功能选择0：无功能1：正转运行2：反转运行3：三线式运行控制4：正转寸动5：反转寸动6：自由停车7：故障复位8：运行暂停9：外部故障输入10：频率设定递增（UP）11：频率设定递减（DOWN）12：频率增减设定清除13：X设定与Y设定切换14：（X+Y）设定与X设定切换15：（X+Y）设定与Y设定切换16：多段速端子117：多段速端子2 18：多段速端子3 19：多段速端子420：多段速暂停21：加减速时间选择1 22：加减速时间选择2 23：简易PLC停机复位24：简易PLC暂停25：PID控制暂停26：摆频暂停（停在当前频率）27：摆频复位（回到中心频率）28：计数器复位29：转矩控制禁止30：加减速禁止31：计数器触发32：频率增减设定暂时清除33～39：保留0～39 1 54X2端子功能选择0～39 4 55X3端子功能选择0～39 7 56X4端子功能选择0～39 0 57X5端子功能选择0～39 0 58X6端子功能选择0～39 0 59X7端子功能选择0～39 0 60X8端子功能选择0～39 0 61X8输入类型选择0：X8为高速脉冲输入1：X8为开关量输入0～1 0 62开关量滤波次数1～10 1～10 5 63端子控制运行模式0：两线式控制1 1：两线式控制2 2：三线式控制1 3：三线式控制2 0～3 0 64端子UP/DOWN频率增量变化率0.01～50.00Hz/s 0.01～50.00 0.50Hz/s 65FIV下限值-10V～10.00V -10.00～10.00 0.00V 66FIV下限对应设定-100.0%～100.0% -100.0～100.0 0.0% 67FIV上限值0V～10.00V 0.00～10.00 10.00V 68FIV上限对应设定-100.0%～100.0% -100.0～100.0 100.0% 69FIV输入滤波时间0.00s～10.00s 0.00～10.00 0.10s 70FIC下限值0.00V～10.00V 0.00～10.00 0.00V 71FIC下限对应设定-100.0%～100.0% -100.0～100.0 0.0% 72FIC上限值0.00V～10.00V 0.00～10.00 10.00V 73FIC上限对应设定-100.0%～100.0% -100.0～100.0 100.0% 74FIC输入滤波时间0.00s～10.00s 0.00～10.00 0.10s 75X8下限频率0.00kHz ～50.00kHz 0.00～50.00 0.00kHz 76X8下限频率对应设定-100.0%～100.0% -100.0～100.0 0.0% 77X8上限频率0.00kHz～50.00kHz 0.00～50.00 50.00kHz 78X8上限频率对应设定-100.0%～100.0% -100.0～100.0 100.0% 79X8频率输入滤波时间0.00s～10.00s 0.00～10.00 0.10s 80F5组输出端子组继电器RA、RB、RC输出选择0：无输出1：变频器运行中2：变频器正转运行中3：变频器反转运行中4：故障输出5：频率水平检测FDT输出6：频率到达7：零速运行中8：设定记数值到达9：指定记数值到达10：过载预报警11：简易PLC 阶段完成12：简易PLC 循环完成13：运行时间到达14：上限频率到达15：下限频率到达16：运行准备就绪17～20：保留0～20 4 81继电器YA、YB、YC输出选择0～20 0 82YO开路集电极输出选择0～20 1 83YO输出选择0：开路集电极高速脉冲输出1：开路集电极输出0～1 0 84FOV输出选择0：运行频率1：设定频率2：运行转速3：输出电流4：输出电压5：输出功率6：设定转矩7：输出转矩8：模拟FIV输入值9：模拟FIC输入值10：脉冲频率X8输入值0～10 0 85FOC输出选择0～10 0 86YO开路集电极高速脉冲输出选择0～10 0 87FOV输出下限0.0%～100.0% 0.0～100.0 0.0% 88下限对应FOV输出0.00V ～10.00V 0.00～10.00 0.00V 89FOV输出上限0.0%～100.0% 0.0～100.0 100.0% 90上限对应FOV输出0.00V ～10.00V 0.00～10.00 10.00V 91FOC输出下限0.0%～100.0% 0.0～100.0 0.0% 92下限对应FOC输出0.00V ～10.00V 0.00～10.00 0.00V 93输出上限0.0%～100.0% 0.0～100.0 100.0% 94上限对应FOC输出0.00V ～10.00V 0.00～10.00 10.00V 95YO输出下限0.00%～100.0% 0.00～100.00 0.00% 96YO输出0.000～50.00kHz 0.000～50.000 0.00kHz 97YO输出上限0.00%～100.0% 0.000～100.00 100.0% 98YO输出0.0 ～50.00kHz 0.000～50.000 50.00kHz 99F6组起停控制组加减速方式选择0：直线型1：保留0～1 0 100起动运行方式0：直接起动1：先直流制动再起动2：转速追踪再起动0～2 0 101直接起动开始频率0.00～10.00Hz 0.00～10.00 1.50Hz 102起动频率保持时间0.0～50.0s 0.0～50.0 0.0s 103起动前制动电流0.0～150.0% 0.0～150.0 0.0% 104起动前制动时间0.0～50.0s 0.0～50.0 0.0s 105停机方式选择0：减速停车1：自由停车0～1 0 106停机制动开始频率0.00～F0.10 0.00～F0.10 0.00Hz 107停机制动等待时间0.0～50.0s 0.0～50.0 0.0s 108停机直流制动电流0.0～150.0% 0.0～150.0 0.0% 109停机直流制动时间0.0～50.0s 0.0～50.0 0.0s 110正反转死区时间0.0～60.0s 0.0～60.0 0.0s 111运行频率低于频率下限动作（频率下限大于0有效）0：以频率下限运行1：停机2：休眠待机0～2 0 112休眠唤醒延时时间0.0～3600.0s（F6.12为2有效）0.0～3600.0 0 113停电再起动选择0：禁止再起动1：允许再起动0～1 0 114再起动等待时间0.0～3600.0s（F6.14为1有效）0.0～3600.0 0.0s 115上电时端子功能检测选择0：上电时端子运行命令无效1：上电时端子运行命令有效0～1 0 116 保留117 118急停是自由停车; 1-急停是减速停车,并选用加减速时间4 Bit1：0标准协议；1兼容H3000空压机协议0～65535 0 119F7组人机界面组用户密码0～65535 0～65535 0 120 （54321）多键功能选择0：左移位键切换显示状态1：寸动运行2：正转反转切换3：清除UP/DOWN设定4：快速调试模式（按非出厂参数调试）0～4 0 123键停机功能选择0：只对键盘控制有效1：对键盘和端子控制同时有效2：对键盘和通讯控制同时有效3：对所有控制模式均有效0～3 0 124保留运行状态显示的参数选择10～0XFFFF BIT0：运行频率BIT1：设定频率（Hz闪烁）BIT2：母线电压BIT3：输出电压BIT4：输出电流BIT5：运行转速BIT6：线速度BIT7：输出功率;BIT8：输出转矩BIT9：PID给定值BIT10：PID反馈值BIT11：输入端子状态BIT12：输出端子状态BIT13：转矩设定值BIT14：计数值BIT15：PLC及多段速当前段数0～0XFFFF 0X07FF 126运行状态显示的参数选择20～0XFFFF BIT0：模拟量FIV值BIT1：模拟量FIC值BIT2：高速脉冲X8频率BIT3：电机过载百分比BIT4：变频器过载百分比BIT5～15：保留0～0XFFFF 0 127停机状态显示的参数选择0～0XFFFFFBIT0：设定频率BIT1：母线电压BIT2：输入端子状态BIT3：输出端子状态BIT4：PID给定值BIT5：PID反馈值BIT6：模拟量FIV值BIT7：模拟量FIC值BIT8：高速脉冲X8频率BIT9：PLC及多段速当前段数BIT10：转矩设定值BIT11～BIT15：保留0～0XFFFF 0x00FF 128转速显示系数0.1～999.9%机械转速=120*运行频率*F7.09/电机极对数0.1～999.9 100.0% 129线速度显示系数0.1～999.9%线速度=机械转速x F7.100.1～999.9 1.0% 130整流桥模块温度0～100.0℃131 ●逆变模块温度0～100.0℃132 ●软件版本133 ●变频器额定功率0.4～3000.0kW 0.4～3000.0 机型确定134 ●变频器额定电流0.0～6000.0A 0.0～6000.0 机型确定135 ●本机累积运行时间0～65535h 136 ●前两次故障类型0：无故障 1 ：逆变单元U相保护（UC1）2 ：逆变单元V 相保护（UC2）3 ：逆变单元W相保护（UC3）4：加速运行过电流（OC1）5：减速运行过电流（OC2）6：恒速运行过电流（OC3）7：加速运行过电压（OU1）8：减速运行过电压（OU2）9：恒速运行过电压（OU3）10：母线欠压故障LU）11：电机过载（OL1）12：变频器过载（OL2）13：输入侧缺相（LI）14：输出侧缺相（LO）15：整流模块过热OH1）16：逆变模块过热OH2）17：外部故障（EF）18：通讯故障（CE）19：电流检测故障（IE）20：自学习故障（TE）21 ：EEFROM 读写故障（EEP）22 ：FID 反馈断线故障（PIDE）23：制动单元故障（bCE）24 ：厂家运行时间到达（END）25：过转矩故障（OL3）137 ●前一次故障类型138 ●当前故障类型139 ●当前故障运行频率140 ●当前故障输出电流141 ●当前故障母线电压142 ●当前故障输入端子状态143 ●当前故障输出端子状态144 ●F8组增强功能组寸动运行频率0.00～F0.10（最大频率）0.00～F0.10 5.00Hz 145寸动运行加速时间0.1～3600.0s 0.1～3600.0 机型确定146寸动运行减速时间0.1～3600.0s 0.1～3600.0 机型确定147加速时间2 0.1～3600.0s 0.1～3600.0 机型确定148减速时间2 0.1～3600.0s 0.1～3600.0 机型确定149加速时间3 0.1～3600.0s 0.1～3600.0 机型确定150减速时间3 0.1～3600.0s 0.1～3600.0 机型确定151加速时间4 0.1～3600.0s 0.1～3600.0 机型确定152减速时间4 0.1～3600.0s 0.1～3600.0 机型确定153跳跃频率10.00～F0.10（最大频率）0.00～F0.10 0.00Hz 154跳跃频率20.00～F0.10（最大频率）0.00～F0.10 0.00Hz 155跳跃频率幅度0.00～F0.10（最大频率）0.00～F0.10 0.00Hz 156摆频幅度0.0～100.0% （相对设定频率）0.0～100.0 0.0% 157突跳频率幅度0.0～50.0% （相对摆频幅度）0.0～50.0 0.0% 158摆频上升时间0.1～3600.0s 0.1～3600.0 5.0s 159摆频下降时间0.1～3600.0s 0.1～3600.0 5.0s 160故障自动复位次数0～3 0～3 0 161故障自动复位间隔时间设置0.1～100.0s 0.1～100.0 1.0s 162设定记数值65535 F8.19～65535 0 163指定记数值0～F8.18 0～F8.18 0 164设定运行时间0～65535h 0～65535 65535h 165电平检测值0.00～F0.10（最大频率）0.00～F0.10 50.00Hz 166滞后检测值0.0～100.0%（FDT电平）0.0～100.0 5.0% 167频率到达检出幅度0.0～100.0%（最大频率）0.0～100.0 0.0% 168下垂控制0.00～10.00Hz 0.00～10.00 0.00Hz 169制动阀值电压115.0～140.0%（标准母线电压）380V机型115.0～140.0%（标准母线电压）220V机型115.0～140.0130.0%120%170冷却散热风扇运行模式0：正常运行模式1：上电一直运行0～1 0 171过调制功能选择0：过调制功能无效1：过调制功能有效0～1 0 172PWM选择0：PWM模式1 1：PWM模式2 2：PWM模式3 0～2 0 173 F9组PID控制组PID给定源选择0：键盘给定（F9.01）1：模拟通道FIV给定2：模拟通道FIC给定3：脉冲频率给定（X8）4：多段给定5：远程通讯给定0～5 0 174键盘预置PID给定0.0%～100.0% 0.0～100.0 0.0% 175反馈源选择0：模拟通道FIV反馈1：模拟通道FIC反馈2：FIV+FIC反馈3：远程通讯反馈4：脉冲频率反馈（X8）0～3 0 176输出特性选择0：PID输出为正特性1：PID输出为负特性0～1 0 177比例增益（KP）0.00～100.00 0.00～100.00 0.10s 178积分时间（Ti）0.01～10.00s 0.01～10.00 0.10s 179微分时间（Td）0.00～10.00s 0.00～10.00 0.00s 180采样周期（T）0.00～100.00s 0.00～100.00 0.10s 181控制偏差极限0.0～100.0% 0.0～100.0 0.0% 182反馈断线检测值0.0～100.0% 0.0～100.0% 0.0% 183反馈断线检测时间0.0～3600.0s 0.0～3600.0 1.0s 184 FA组简易PLC及多段速控制组简易PLC记忆选择0：掉电不记忆1：掉电记忆0～1 0 185简易PLC方式0：运行一次后停机1：运行一次后保持最终值运行2：循环运行0～2 0 186多段速0 -100.0～100.0% -100.0～100.0 0.0% 187第0段运行时间0.0～6553.5s（min）0.0～6553.5 0.0s 188多段速1 -100.0～100.0% -100.0～100.0 0.0% 189第1段运行时间0.0～6553.5s（min）0.0～6553.5 0.0s 190多段速2 -100.0～100.0% -100.0～100.0 0.0% 191第2段运行时间0.0～6553.5s（min）0.0～6553.5 0.0s 192多段速3 -100.0～100.0% -100.0～100.0 0.0% 193第3段运行时间0.0～6553.5s（min）0.0～6553.5 0.0s 194多段速4 -100.0～100.0% -100.0～100.0 0.0% 195第4段运行时间0.0～6553.5s（min）0.0～6553.5 0.0s 196多段速5 -100.0～100.0% -100.0～100.0 0.0% 197第5段运行时间0.0～6553.5s（min）0.0～6553.5 0.0s 198多段速6 -100.0～100.0% -100.0～100.0 0.0% 199第6段运行时间0.0～6553.5s（min）0.0～6553.5 0.0s 200多段速7 -100.0～100.0% -100.0～100.0 0.0% 201第7段运行时间0.0～6553.5s（min）0.0～6553.5 0.0s 202多段速8 -100.0～100.0% -100.0～100.0 0.0% 203第8段运行时间0.0～6553.5s（min）0.0～6553.5 0.0s 204多段速9 -100.0～100.0% -100.0～100.0 0.0% 205第9段运行时间0.0～6553.5s（min）0.0～6553.5 0.0s 206多段速10 -100.0～100.0% -100.0～100.0 0.0% 207第10段运行时间0.0～6553.5s（min）0.0～6553.5 0.0s 208多段速11 -100.0～100.0% -100.0～100.0 0.0% 209第11段运行时间0.0～6553.5s（min）0.0～6553.5 0.0s 210多段速12 -100.0～100.0% -100.0～100.0 0.0% 211第12段运行时间0.0～6553.5s（min）0.0～6553.5 0.0s 212多段速13 -100.0～100.0% -100.0～100.0 0.0% 213第13段运行时间0.0～6553.5s（min）0.0～6553.5 0.0s 214多段速14 -100.0～100.0% -100.0～100.0 0.0% 215第14段运行时间0.0～6553.5s（min）0.0～6553.5 0.0s 216多段速15 -100.0～100.0% -100.0～100.0 0.0% 217第15段运行时间0.0～6553.5s（h）0.0～6553.5 0.0s 218简易PLC第0～7段的加减速时间选择0～0XFFFF 0～0XFFFF 0 219简易PLC第8～15段的加减速时间选择0～0XFFFF 0～0XFFFF 0 220再启动方式选择0：从第一段开始重新运行1：从中断时刻的阶段频率继续运行0～1 0 221多段时间单位选择0：秒1：分钟0～1 0 222Fb组保护参数组电机过载保护选择0：不保护1：普通电机(带低速补偿) 2：变频电机(不带低速补偿) 0～2 2 223电机过载保护电流20.0%～120.0% (电机额定电流)20.0～120.0 100.0% 224输入缺相保护0：禁止1：允许0～1 1 225输出缺相保护0：禁止1：允许0～1 1 226瞬间掉电降频点70.0～110.0%（标准母线电压）70.0～110.0 80.0% 227瞬间掉电频率下降率0.00～F0.10（最大频率）0.00～F0.10 0.00Hz/s 228过压失速保护0：禁止1：允许0～1 1 229过压失速保护电压110～150% 110～150 130% 230自动限流水平50～200% 50～200G型机：160% P型机：120% 231限流时频率下降率0.00～100.00Hz/s0.00～100.0010.00Hz/s 232限流动作选择0：限流一直有效1：限流恒速时无效0～1 0 233转矩动作选择（OL3）0：不检测1：运行中过转矩检出有效，检出后继续运行2：运行中过转矩检出有效，检出后报警（OL3）并停机3：恒速运行中过转矩检出有效，检出后继续运行4：恒速运行中过转矩检出有效，检出后报警（OL3）并停机234过转矩检出水平1.0%～200.0% （相对于变频器的额定电流）1.0～200.0G型机：150.0% P型机：120.0% 235过转矩检出时间0.1～60.0s 0.0～60.0 0.1s 236保留237 ●保留238 ●FC组串行通讯组通讯波特率设置0：1200BPS 1：2400BPS 2：4800BPS 3：9600BPS4：19200BPS 5：38400BPS 0～5 3 239·数据位校验设置0:无校验（N，8，1）for RTU 1:偶校验（E，8，1）for RTU2:奇校验（O，8，1）for RTU 3:无校验（N，8，2）for RTU4:偶校验（E，8，2）for RTU 5:奇校验（O，8，2）for RTU0～5 0 240本机通讯地址0～247，0为广播地址0～247 1 241通讯应答延时0～200ms 0～200 5ms 242通讯超时故障时间0.0（无效），0.1～100.0s 0.0～100.0 0.0s 243传输错误0：报警并自由停车1：不报警并继续运行2：不报警按停机方式停机（通讯控制方式下）3：不报警按停机方式停机（所有控制方式下）0～3 1 244通讯处理动作选择LED个位0：写操作有回应1：写操作无回应LED十位0：通讯设定值掉电不存1：通讯设定值掉电存储00～11 0 245Fd组预留功能组功能码名称设定范围FE组__。

BRDS门机电气调试说明[XIZI OTIS]

图2-1电机图图2-2 电机接线图
说明：由图2-2电机接线图可见，电机有四路接线，其中T1,T2为励磁绕组接线，S1,S2为电机转子接线。

控制盒：包括1个门机控制板、2个继电器（DOLR 和DCLR ）、1个电容。

图2-3门机控制板图图2-4 DOLR 、DCLR 继电器和电容图
说明：门机控制板上有10个接到外面的触点，每个触点的具体信号和作用请参考图2-7 电气原理图，图里面注明每个触点的位置。

电阻箱：包括5个电阻、6个凸轮开关。

DOLR 开门到位继电器
DCLR 关门到位继电器 101A Relay
关门继电器
102A Relay 开门继电器
图2-5 电阻图图2-6 凸轮开关图
说明：R1：关门速度（高速段）调整电阻
R2：开门速度（高速段）调整电阻 R3和R4：分压电阻（不可调）
R5：开关门减速段速度调整（开关门中速和开关门低速）
14：关门一级减速点开关 23：开门一级减速点开关 13：关门二级减速点开关 24：开门二级减速点开关 DCL ：关门到位开关 DOL ：开门到位开关
R1R2 R3 R4
R5 13 14 DCL
24 23 DOL
门电机被进一步分流，实现了第二级减速，直到关门到位开关
请调整可调电阻R5的可调触点R5-4。

通力电梯优缺点

(1).蝶式马达因为只有通力一家做，具有排他性的垄断，如果出现故障，配件及更换只能从通力购买，维修成本高（而且碟式马达非常贵）；但是奥的斯与蒂森的马达均为市场上常见的马达，配件的通用性强，后期维护成本低。

同样的配件，通力比蒂森、奥的斯都贵（即便是通力、蒂森、奥的斯都是同一供应商供应的相同产品）
（2）通力的编码器（多摩川）装在主机内，如果编码器坏了，需要将主机全部拆除再重装。

编码器作为电子元件，损坏或故障一定程度上讲也是常见的
（3）通力电梯设置一万次锁梯，第三方没有通力公司专门的仪器无法维保通力电梯。

（4）通力Smini的钢板厚度只有0.8
（5）通力的门机为西尔康，功率较小，但门内有灰尘或是较小的颗粒，风较大的时候，门关不上。

（6）Smini和mini质量还行，但Xmini电梯的机械部件偷工减料比较厉害，故障率非常高。

（7）通力曳引机风机，风量小温升较大，热敏开关容易出现故障，而且风机的价格很贵。

西继迅达艾默生MJ16型门机调试说明书201212

1.1 人员安全执行系统设计、安装、试运行和维护人员必须接受过必要的培训，具备相应的经验，并在操作前仔细阅读使用手册。

控制端子为ELV（Extra Low V oltage）电压等级，禁止带电触摸。

电梯专业英语名词

Guide rail 10mm (T75-3/B) with fish plate & screwT75-3/B型带有螺纹接合板的10毫米导轨Guide rail 15.88mm (T89/B) with fish plate & screwT89/B型带有螺纹接合板的15.88毫米导轨Guide rail 5mm (T50/A) with fish plate & screwT50/A型带有螺纹接合板的5毫米导轨Hollow guide rail (TH3, TH3A, TH5, TH5A) with fish plate & screwTH3, TH3A, TH5和TH5A型带有螺纹接合板的中空导轨Traction Machine TORIN SF 140 1MS 500 KG 5.5 KW通润SF140型曳引机1MS 载重量500 公斤; 功率5.5 千瓦Traction Machine TORIN FYJ 180, 1MS 630 KG通润FYJ 180型曳引机, 1MS载重量630 公斤Traction Machine HAISUNG (GT) China HSU 130,海星(GT) 曳引机（中国制造）HSU 130,Traction Machine HAISUNG China HSU 150G, 60m/min 750 KG & 900 KG海星（HSU）曳引机（中国制造）150G, 运行速度60米/分钟, 载重量750公斤－900公斤Other China Traction Machine 480 Kg to 900 Kg其他中国制造的曳引机：载重量480千克-- 900千克COP with 7 segment display & Intercom 6 stop, 7 stop….10 stop带有7段段码屏显示和6 层，7层…10层对讲系统的COPHOP with 7 segment display带有7段段码屏显示的HOP7 segment display7段段码屏显示Complete Inspection Box全面检查箱Over Speed Governor 1ms超速限速器1msSelcom Door operator with accessories 700mm & 800mm Without VVVF (AC2) speed with DC motor带有700毫米和800毫米无极调速器(AC2)的直流电机配置的西尔康门机Selcom Landing Header with accessories 700mm & 800mm配置700mm &和800mm？？？的西尔康层门头Genesis, Eshine or Anliso Door operator with accessories 700mm & 800mm VVVF & Without VVVF (AC2)配置700毫米和800毫米无极或单极调速器(AC2)的Genesis, 易升或安利索门机Genesis, Eshine or Anliso Landing Header with accessories 700mm & 800mm带有700mm & 800mm 配件的Genesis（公司名，懒得查了！）、易升或安利索层门头Standered 700mm & 800mm MS painted, Hairline SS, Mirror SS, Landing door标准700mm和800mm的烤漆不锈钢、发纹不锈钢和镜面刨光不锈钢分层门Flat Cable 12 core, 24 core, 36 core, 40 core, 48 core扁形电梯电缆：12 芯, 24芯, 36芯, 40芯, 48芯Yaskawa, Delta, and other Inverter with PG card and breaking resistance & filter, 5.5, 7.5, 10 KW安川变频器, 德尔塔变频器和其他带有PG卡的反应换流器，断接电阻和滤波器的功率：5.5, 7.5和10千瓦Complete control system (Mico Control, Wuxi Zhongxiu, Step or other reputed Manufacturer)全面控制系统(微控制公司, 无锡Zhongxiu（是否是中国？写错了？有名的制造商)Mother Board for control控制母板：Rope for elevator 8mm, 10mm, 12mm电梯钢丝绳：8mm, 10mm, 12mmDiversion pulley 400mm (you find this from Traction Machine Manufacturer)导向滑轮：400毫米(你可以找到该型号的曳引机制造商)Stainless Steel Sheet Hairline finish, Mirror Finish & Mirror Etching, 0.7mm, 0.8mm,1.0mm发纹处理、镜面抛光以及镜面蚀刻不锈钢片：0.7毫米，0.8毫米和1.0毫米Mirror Etching and hairline finish Elevator Car 1050 x 1100 mm镜面蚀刻和发纹处理的电梯罐笼1050毫米x 1100毫米Light curtain光幕保护voice announcement语音报站Intercom对讲系统Encoder电梯编码器Position Indicator电梯轿厢位置Emergency break system, Suspension road紧急逃生系统，悬挂装置Guide rail (电梯)导轨Traction Machine (电梯) 曳引机segment display (电梯)段码屏显示Over Speed Governor (电梯)超速限速器fish plate(电梯) 接合板, 鱼尾板HAISUNG韩国海星产电公司(韩国最大的专业曳引机厂家之一)，中国分厂TORIN美国通润公司，中国分厂Intercom (电梯)对讲系统Selcom Door西尔康（公司名）门DC motor直流电机（马达）Eshine易升（公司名）Anliso安利索（公司名）Door operator(电梯) 门机stainless steel sheet Hairline finish发纹处理不锈钢片Mirror Finish镜面抛光Mirror Etching镜面蚀刻,Elevator Car 电梯罐笼Light curtain光幕保护voice announcement语音报站Encoder电梯编码器Position Indicator电梯轿厢位置Emergency break system紧急逃生系统, Suspension road悬挂装置Diversion pulley导向滑轮Rope for elevator电梯钢丝绳Micro Control微控制（公司名）yaskawa 安川Flat Cable扁形电梯电缆Landing door分层门MS painted, Hairline SS, Mirror SS（烤漆不锈钢，发纹不锈钢，镜面刨光不锈钢）gate 轿门，闸门电路，选通器gate action 选通作用gate amplifier 选通脉冲放大器gate bias 栅偏压gate closer 关门器gate contact 门触点gate controller 门控器gate diode 门电路二极管gate generator 门脉冲发生器gate guide shoe 门导靴gate lock 门锁gate operator 开关门机gate power operator 自动开关门机gate pulse 门脉冲gate sill 门地坎gate switch 门开关gate time 选通时间gate trigger 控制门触发器gate turnoff thyristor 可控硅开关gate vale 闸阀gauge 量规，量具gear 齿轮gear box 齿轮箱gear driving machine 有齿轮曳引机gear efficiency 机器效率，齿轮效率gear grease 齿轮黄油gear hobbing 滚齿gear parts 齿轮部分gear pump 齿轮泵gear ratio 传动比gear reducer 齿轮减速装置gear ring 齿轮圈gear speed reducer 齿轮减速装置gear teeth 轮齿geared elevator 有齿轮电梯geared hoising machine 有齿轮曳引机geared lift 有齿轮电梯geared machine 有齿轮曳引机geared motor 齿轮传动电动机gearless 无齿轮gearless driving machine 无齿轮曳引机gearless elevator 无齿轮电梯gearless hoisting machine 无齿轮曳引机gearless machine 无齿轮曳引机general contractor 总承包商general drawing 总图general sales overheads 一般销售开支generate 发电generator 发电机generator field control 发电机磁场控制generator self－excited field 发电机自激场generator set 发电机组germanium 锗germanium diode 锗二极管gib 镶条，衬垫，楔块gland 压盖，密封套glass 玻璃glass balustrade 玻璃扶栏glass elevator 观光电梯glass mounting bracket 玻璃支架glass panel 玻璃镶条glass reinforced plastics 玻璃丝加强塑料glazing 装玻璃的，镶玻璃的gloss finish 光泽处理glued connection 粘结glued wood 胶合板gold coated 镀金的gold plated 镀金的gondola lift 架空缆车，架空索道goods lift 载货电梯goods passwnger lift 客货两用电梯goods paternoster 货用斗式升降机government inspection 政府部门验收governor 限速器governor bracket 限速器架governor cable 限速器绳governor catch 限速器夹钳governor overspeed switch 限速器超速开关governor rope 限速器绳governor rope grip jaw 限速器卡绳governor rope releasing carrier 限速器释放托架governor rope tension sheave 限速器绳张紧轮governor safety fence 限速器安全网罩governor sheave 限速器绳轮governor switch 限速器开关governor tension pulley 限速器张紧轮governor tension sheave 限速器绳张紧轮governor tension weights 限速器张紧轮铊governor tripping speed 限速器动作速度governor valve 限速阀grade of tolerance 公差等级Gradetz connection 格列茨电路gradual－clamp safeity 渐近式夹持安全钳graph 图表，曲线，图形graphic reflection equipment 图解影像装置grard cover 护盖gravity roller 重力滚轮gravity stopping distance 重力制动距离grdual wedge clamp safety 渐近式楔块夹持安全钳grease 黄油grease cup 黄油环grease gun 油枪grease nipple 油脂嘴grid 栅格线grid condenser 栅极电容器grid－condenser rectifier 栅控整流器grille 格栅窗grind 磨grinder 磨床grinding machine 磨床grinding paper 磨光纸groove 绳槽groove pitch 绳槽槽距groove pressure 绳槽压力groove profile 槽型groove sheave 有槽绳槽groove spacing 槽距grooving 绳槽gross area 总面积ground breaking 破土动工ground connection 接地ground floor 基层，底层ground leakage 地漏ground level 地面水平高度grounding 接地grounding conductor 接地引线grounding stud 接地螺柱grounding terminal 接地端子group 组，群，集团group automatic operation 梯群控制，群控group control supervisory panel 梯群监控盘group selective collective full automatic operation 组群集选全自动操作group supervision panel 群控监视屏group supervisory control 梯群监控group supervisory control algorithm 梯群监控规则系统group supervisory hall call control 梯群监控门厅呼梯系统group supervisory operation system 梯群监视操作系统grout angle 地坎支架支撑角钢grout channel 地坎支架支撑角钢GRP（glass reinforced plastics）玻璃丝加强塑料grub screw 平头螺丝GSP（group supervisory panel）梯群监控GTR（giant transistor）大功率晶体管guarantee period 保修期guaranteed leaking load of rope 钢丝绳许可漏去负载guard 护板，防护guard sheaver 防护轮guest lift 贵宾电梯guide 导轨guide rail bracket 导轨架guide rail clip 导轨压板guide rails 导轨guide rod 导向杆guide shoe 导靴guide shoe bush 导靴衬guide shoe gib 导靴镶条guide shoe insert 导靴衬guide shoe liner 导靴衬guiding 导引guiding pulley 导向轮gusset 连接板，角钢板hacksaw 锯子hair line 发纹hair－line finish 发纹处理hairline finished stainless steel 发纹处理不锈钢half wrap 半绕halfway junction box 中间接线盒hall 门厅，候梯厅hall buttons 召唤盒，呼梯按钮hall call 厅门呼梯hall call button 厅门呼梯按钮hall call cancel 厅门呼梯取消hall door 层门，厅门hall fixtures 门厅讯号装置hall landing 门厅停站hall lantern 厅外指示灯hall position indicator 层门指示灯hall station 门厅讯号装置hall stop 门厅呼梯停车hall wait passenger seconds 门厅候梯时间hall waiting time 门厅候梯时间hall way 门厅通道hammer 锤子hand drill 手电钻hand hammer 手锤hand lamp 手提灯hand operated 手动操作hand operated door 手动门hand powered lift 手动提升机hand pump 手压泵hand reset 手动复位hand rope 绳hands－on experence 实地经验handwheel 手动盘车装置，盘车手轮handwinding device 盘车手轮，手动盘hanger 悬吊器，吊门滑轮盒hanger plate 吊门板hanger rail 吊门轨道hanger roller 吊门滚轮hanger sheave 吊门轮hanger track 吊门轨道hanger trough 吊门槽板hard disc 硬盘hard wire 硬电线harden quench 硬淬hard－hat 安全帽hardware （计算机）硬件，（机械）标准件，五金件harm 损伤harmonic distortion 谐波失真harmonics 谐波harness 把，束hatch 围井（船用电梯井道）出口hatchway 井道hatchway enclosure 井道围封hatchway type elevator 井道式电梯hauling hope 曳引绳haunched beam 井道内牛腿，加腋梁hazard 危险HCR（highest call reversal）顶层呼梯反向head jamb 上门套，顶门套head room 顶房，顶部空间head room height 顶层高度head trim 上门套，顶门套header 上门坎，门顶部header case 门顶箱header cover 门顶罩header track 门上坎轨道，门顶部轨道headquarters 总部headroom height 顶层高度heat absorption 热量吸收heat accumulation 热量积聚heat dissipation 热量消耗heat emission 热量散发heat output 热量输出heat transfer 传感器，热传导heat treatment 热处理heater 发热器heating device 取暖器heatsink 散热片heavy demand floor 繁忙楼层heavy demand floor call 繁忙楼层呼梯heavy demand floor control 繁忙楼层控制heavy duty dloor 繁忙楼层heavy duty dloor call 繁忙楼层呼梯heavy duty dloor control 繁忙楼层控制heavy duty traffic 繁忙交通heavy duty zone 繁忙区域heavy traffic 繁忙交通heavy－duty 大载重，交通繁忙height above the hightest level 顶层高度helical 螺旋的helical gear 斜齿轮的，斜齿轮传动的，螺旋齿轮helical gear machine 斜齿轮曳引机helical gear reducer 斜齿轮减速器helical machin 斜齿轮曳引机helical speed reduction gear 斜齿轮减速机helical spring 螺旋弹簧helper 助手，帮工hemp core 麻芯hemp rope 麻绳hemp rope core 大麻绳芯hermetically sealed 气封的Hertz（Hz）赫兹（频率单位，周/秒）hex head bolt（HHB）六角螺栓hex screw 六角螺钉hexagon head 六角头hexagonal screw 六角螺钉high efficiency 高效率的high frequency chopping 高频斩波high gain 高增益high grade 高级的high pressure rubber hose 高压胶皮管high pressure rubber hydraulic hose 高压橡胶液压管high rise building 高层建筑high rise elevator 高层电梯high rise escalator 大高度自动扶梯high rise lift 高层电梯high rise zone 高层区high signal-noise ratio 高信号噪声比high speed escalator 高速自动扶梯high speed steel 高速钢high speed winding 高速绕组high tension 高张力high tension bolt 耐拉螺栓，强力螺栓high tension supply 高电压higher harmonics 高次谐波highest call reversal （HCR）顶层呼梯反向highest reversal floor 最高反向楼层highlighting bar （计算机）强光线条，重点线条high-speed slevator/lift 高速电梯hight 高度hilti bolt 膨胀螺栓hinge 铰链hinge door 铰链门，外敞门hinge plate 铰链板hinged platform sill 轿箱铰接式地坎hitch plate 钢丝绳绳头夹板hitch rod 绳头杆hob 滚刀hobbing 滚铣齿hobbing machine 滚齿机hohder 固定架hoist 起重器hoist machine 提升机，曳引机hoist ropes 曳引绳hoist ropes ratio of lift 电梯曳引绳曳引比hoisting cable 曳引绳hoisting machine 提升机，曳引机hoisting motor 曳引电动机hoisting rope 曳引绳hoistway 井道hoistway access switch 井道通道开关hoistway door 厅门hoistway door catch 门厅挈，厅门捕捉器hoistway door electric contact 井道门触点hoistway door interlock 厅门联锁装置hoistway door lock device 厅门门锁装置hoistway door mechanical lock 厅门机械锁hoistway enclosure 井道围封hoistway equipment 井道设备hoistway rope 起重绳hoistway sill aprope 厅门地坎裙板hoistway sill guard 厅门地坎护板hoistway telltale 井道内信号灯hoistway wall 井道壁，井道墙hoistway wiring harness 井道内把线holding time 保持时间hole 孔hole base system 基孔制hole countersunk 沉孔holeless 无孔的，无孔式hollow guide rail 空心导轨hollow rivet 空心铆钉home car 驻停轿箱，停在基站的轿箱home elevator/lift 家用电梯home floor 驻停楼层，基站home landing 基站hood 挡板hook 钩，圈horizontal 水平horizontal axis 水平轴horizontal elevator 水平电梯horizontal projection 水平投影horizontal seismic force 水平地震力horizontal shaft governor 横轴式限速器horizontal transportation 水平运输horizontally sliding door 水平滑动门horizontally step run 梯级水平移动距离hose 软管hose connector 软管连接器hose coupling 软管接头hose fitting 软管接头hose proof 软管套hospital elevator 病床梯host 主机，宿主hostile environments 有害环境hotel 旅馆hourly rate 小时定额housing 套hub 轮毂，中心hudraulic lift 液压电梯hum 嗡嗡声human interface 人机界面human safety 人身安全humidity 湿度hung door 悬吊门hydrant 消防栓，消防龙头hydraulic 液压的hydraulic buffer 油压缓冲器，耗能型缓冲器hydraulic drive 液压驱动hydraulic driving machine 液压驱动机hydraulic equipment 液压梯，液压设备hydraulic fluid 液压用液体hydraulic hose 液压软管hydraulic installation 液压设备hydraulic jack 液压千斤顶hydraulic lift nominal speed of up （down）motion 液压梯上（下）行额定速度hydraulic lift of directly-pushed 直顶式液压梯hydraulic lift of double 倍率液压梯hydraulic oil 液压油hydraulic parts 液压件hydraulic piping 液压配管hydraulic power unit 液压泵站hydraulic pump 液压泵hydraulic relevelling device 液压再平层装置hydraulic valve 液压阀I-bar 工字钢I-beam 工字梁idea 想法，概念，意见ideal 理想的identical 相同的identification 鉴定，鉴别identification tag 标签idler pulley 空转轮，惰轮idler sheave 惰轮IGBT（isolated grid binary transistor）隔离双栅极晶体管ignition voltage 点火电压illuminate 透明，透光illuminated button 发光按钮illumination 照明illustrated sheet 图解说明iluminate ceiling 透光吊顶immunity 抗干扰度impact 冲击impact load 冲击载荷impact loading to pit floor 底坑地面冲击载荷impedance 阻抗imperfection 不完整性，缺陷imperforate 无孔洞的imperial system 英制impregnation 注入，饱和impulse generator 脉冲发生器impulse processing 脉冲处理in car inspection 轿内检修in service 服务中，运行中in use 在使用中inaccessible 准入内inadvertent operation 粗心大意操作incandescent lamp 白炽弧光灯incandescent tube 白炽灯管inch 英寸inching 点数inching button 点动按钮inching feature 点动，微动inching switch 点动开关incident 事件inclination 倾斜度incline 斜面incline section 倾斜部分inclined elevator 倾斜式电梯inclined lift 倾斜式电梯inclined wheel chair lift 倾斜式轮椅电梯incombustible 非易燃的，不燃的incoming panel 受电盘incoming traffic 进入交通，来到交通increase 增加increment disk 增加盘increment pulse generator 增量盘脉冲发生器independent operation 独立操作independent service 独立服务indicatiing lamp 指示灯indicating arrow 指示箭头indicating circuit 指示电路indicating electrical instrument 指示型电气仪表indication contral 显示控制indicator 指示器indicator device 指示装置indicator face plate 指示器（灯）面板indicator for stop 层站指示器indicator lamp 指示灯indicator machine 指示器（灯）机械indirect 间接的indirect acting hyfraulic lift 间接式液压梯indirect back plunger 柱塞后置式indirect side plunger 柱塞侧置式indirectly heated cathod 旁热式阴极indirect-plunger hydraulic elevator 间接柱塞式液压梯induced 感应的inductance 电感induction asynchtonous motor 感应异步电动机induction furnace 感应电炉induction motor 感应电动机inductor 电感inductor plate 感应器板inductor replay 感应继电器industrial building 工业建筑物industrial plant 工业工厂industrial television 工业电视机industry 工业iner ledge 内凹缘（壁架）inertia 转动惯量infermation 信息information apparatus 信息器件，信息装置information transmitter 信息传送器infra-red multi-beam screen detector 红外线光幕检查器，电眼infrared ray 红外线in-ground 掩埋式initial excitation timer 额外励磁时间initial failure 初期故障initial position 起始位置initial setting 初期设定initialization 初始化（计算机）预置initialization travel 起始运行inlet 入口，吸收inlet guard 入口护板inlet of handrail 扶手带入口inlet switch 扶手带入口开关inner deck 内侧盖板inoperative 不运行，不工作inoperative position 不工作位置input 输入input signal 输入信号inrush current 冲击电流，启动电流insert 插件，井道预埋件insert nut 嵌入螺母inserting mortar 添缝insopection traveling speed 检修运行速度inspection 检查，检修inspection button 检修按钮inspection control 检修控制inspection control device 检修控制装置inspection device on top of the car 轿箱检修装置inspection door 检修门inspection operation 检修操作inspection speed 检修速度inspection switch 检修开关inspection trap 检修用活板门inspection travel 检修运行inspector 检测人员，验收机构inspector knife switch 检修闸刀开关installation 安装installation documents 安装文件installation drawing 安装图纸installation instructions 安装说明书installation manager 安装经理installation period 安装周期installation personnel 安装人员installation superintendent 安装总监installer 安装工instantaneous 瞬时的，瞬息的instantaneous safety 瞬时式安全钳instantaneous safety gear 瞬时式安全钳装置instantaneously type safety gear 瞬时式安全钳institute building 公共事业机构性建筑instructed person 受过训练的人员instruction 指示，指令instruction drawing 要领图instruction ROM 指令寄存器instruction system 指令系统instruction user 经训练的使用者instrument 仪器，仪表insulating coupling 绝缘接头insulating material 绝缘材料insulating resistance 绝缘电阻insulating sleeve 绝缘套管insulating strength 绝缘强度insulating tape 绝缘带insulation 绝缘insulation class 绝缘等级insulation rubber 防震橡胶，绝缘橡胶insulation test 绝缘试验insulator 绝缘子，电瓷integrate 积分，整化，结合integrated circuit 集成电路integrating electronic element 集成电子元件integrating error 累计误差intense traffic 密集交通，繁重交通intense up peak 上行密集交通intensive duty traffic 密集客流，繁重交通intensive traddic 稠密交通intercom device 对讲装置interconnect elevator 并联梯interface 接口，界面interference 干扰interference suppression 消除干扰interfloor balance traffic 楼层间平衡交通interfloor distance 层间距离interfloor flight time 层间运行时间interfloor height 层间高度interfloor jump time 层间跨越时间interfloor passenger arrival-rate 层间乘客到站率interfloor passenger traffic 层间客流交通interfloor traffic 层间交通，中间楼层交通interfloor traffic mode 中间楼层交通模式interim payment 分期付款interior 内部interior circuit 内绕圈interior decoration 内部装潢interior panel 内侧板interior paneling 护壁板，护栏板interior profile 内侧盖板interlock 门联锁interlock circuit 互锁电路interlock switch 联锁开关interlocking contact 联锁触点interlocking device 联锁装置interlocking element 联锁元件interlocking motor 联锁电动机intermediate floor 中间楼层intermediate landing 中间层站intermediate machine room 中间机房intermediate speed 中间速度intermediate stop 中间停车，中间停站intermediate support 中心支撑，中间支撑，第三支撑intermediate support beam 中间支撑架intermediate tie-bracket 中间束架intermittent 间歇的，周期性的intermittent problem 间歇性的问题，时有时无的问题intermittent service 间隙运行internal fault 内部故障internal gear 内齿轮internal resistance 内阻internal soore apparaus 内部存储器internal stress 内应力internal traffic 内部交通international safety standard 国际安全标准interphone 对讲机interpole 中间极interpole coil 附加磁极线圈interpole winding 换向极绕组interruption control 中断控制interstice 间隙interval 间隔introductory message 引导信息inventory 库存inventory verification 库存盘点inverse current 反向电流inverse proportion 成反比例inverse ratio 反比inverter 逆变器，变频器inverter control 逆变器控制inverter panel 逆变器盘investigation 调查研究invoice 发票invoicing 结账involuntary operation 偶然性操作involute tooth 渐开线齿iope slippage 绳滑移，绳打滑IPM (incidental phase modulation) 偶发的相位控制IPM (intelligent power module) 智能化电力模块，智能功率元件iron ore 铁矿iron vronze 铁青铜irregular 不规则的irregularity 不匀度irreversibility 不可逆性irreversible 不可逆的I-section 工字钢截面I-shape 工字形ISO 国际化标准组织isolate 分离isolation 隔离isolation pad 隔离垫isolation rubber 隔震橡胶item 项目jack 插座jack bottom sheave 液压千斤顶底部滑轮jack bracket 液压千斤顶支架jack stand 液压千斤顶底座jam nut 锁紧螺母jamb 门窗侧柱jamb protector 门套保护jamming 夹住，阻塞jaw 爪jerk 跳动，颠簸jerk rate 速度曲线光滑度jerk value 跳动量jerky stopping 有抖动停车jewel 晶体玻璃，聚脂玻璃jib crane 摇臂吊车jig （电梯安装）样板，架，夹具jiont strip 压条，接口条jionting ring] 连接环jionting sheet 连接板jiost 工字钢jobsite 工地joint 连接joint ball 万向球接joint seat 连接密封journal 轴颈journey 旅行，行程journey counter 行程计数表journey time 运行时间judgment 选择，判断jump out 短接，跨接jump time 跨接时间jumper 短接线，跨接线夹junction 接线junction box 接线盒kelometer 千米key 键key board 键盘key contact 钥匙触头key operation 钥匙开关key seat 键槽key swetch board 钥匙开关盒key switch 钥匙开关key switch box 钥匙开关盒key-operated switch 钥匙开关keypad 键板，键盘keyway 键槽kg 千克kick p;ate 踢脚板kicker shim 切槽垫片kiloohm 千欧姆kilowatt 千瓦特kilowatt-hour 千瓦小时kine 凯恩kinetic energy 动能kink 纽接knife edge switch 闸刀开关knob handle 球形手柄"KVA,Kva" 千伏安label 标签，标牌labeling 加标签，贴标签laboratory report 试验报告labour department inspection 劳动部门检查（验收）lacquer coat 漆层lacquer enamel 搪瓷漆ladder 梯子ladder diagram 梯形图lading door dill 厅门地坎lading door safety switch 层门安全开关laminated 层压的，叠压的laminated glass 多层玻璃laminated p;astic panel 层压塑料板，多层塑料板laminated plastic 层压塑料板laminated spring 叠簧laminated wood 多层板lamination 铁芯叠片lamp 灯lamp holder 灯座lamp socket 灯座landic panel 停电自动平装置landing 层站landing apron 厅门护脚板landing button 停站按钮landing call 层站呼梯landing call adder unit 层站呼梯信号加法网络装置landing call button 层站呼梯按钮landing call protection 层站呼梯信号保护landing device 停站装置landing direction indicator 层门方向指示灯landing door 层门，厅门landing door jamb 层门门套landing door locking device 厅门门锁装置landing entrance 层站入口landing indicatior of maching room 机房层站指示器landing indicator 层门指示灯landing interlock 厅门联锁landing plate 门厅板landing position indicator 层站位置指示器landing sagety edge 层门安全开关landing sills 层门地坎landing stop 层站停车landing switch 层站开关landing wiring harness 厅门接线束landing zone 层站区lang lay 同向捻股langding accuracy 停站精度，平层精度lantern 信号灯lap 研磨lap joint 搭接larallel single bank arrangement 重叠配置large quantity production 大量生产large scale production 大规模生产latch nut 锁紧螺母latching relay 门栓继电器lateral 横向的，水平的lathe 车床lay （绳）捻，编lay of rope （钢丝绳）捻股方法layout 布置，平面图layout drawing 布置图LCD 液晶显示器LCR 最低层呼梯反向LD 逻辑器件，逻辑装置lead 引线，导程，螺距lead 铅lead seal 铅封lead time 供货周期leaf 片，叶，门扇leaf spring 片簧leaflet 散页印刷品leakage 泄漏leakage coefficient 漏磁系数leakage current 泄漏电流leaving passenger 出梯乘客LED 发光二极管ledge 架，支架left hand machine 左手曳引机left hand two speed sliding door 左开门left handed worm 左旋螺杆left lay 左捻（绳股）left opening two speed sliding door 左开双扇门left-hand twist （绳）左向绞legible 易读的length 长度lens 透镜letter of credit 信用证letter of intent 意向书level "场水平,高度"level gear 伞齿轮level transducer 平层传感器leveling 平层leveling accuracy 平层准确度leveling cam 平层碰铁leveling device 平层装置leveling error 平层误差leveling inaccracy 平层误差leveling inductor plate 平层感应板leveling mode 平层模式leveling speed 平层速度，爬行速度leveling switch 平层开关leveling zone 平层区leveling-in zone 平层区lever 手柄，杆lever drive 手柄驱动lever handle 杆式手柄liability to guarantee 担保责任license 许可证license agreement 许可证协议license contract 许可证合同license fee 许可证费用license holder 许可证持有者license plate 使用许可，汽车牌licensee 持有许可证（执照者）lift 电梯lift attendant 电梯司机lift car 轿厢lift controil valve 升降控制阀lift cycle 电梯运行周期lift group control 电梯的群控lift in use indicator 电梯在使用中指示器lift inspector 电梯检查员lift machine 电梯曳引机lift management 电梯管理lift on ships 船用电梯lift series 电梯系列型谱lift tester 电梯测试员lift well 电梯井道lifting cam for sagety shoe （门）安全触板缩回凸轮lifting capacity 提升能力lifting height 提升高度lifting height of lift 电梯提升高度lifting hook 起重吊钩liftwell 电梯井道light beam safety switch 光线安全开关light bulb 灯泡light device of pit inspection 底坑检修照明装置light duty traffic 轻量交通light metal 轻金属light switch 照明开关light traffic 轻闲交通lighting 照明lighting circuit 照明电路lighting current 照明电流lighting fixture 灯具lighting source 照明电源lighting voltage 照明电压lighting window 采光窗户lightweight 重量轻的，轻质的lightweight concrete 轻质混凝土lighyting barrier 照明障碍limit curve 临界曲线limit switch 限位开关limiting circuit 限制电路line diagram 线图表line filter 管道过滤器line motor 直线电机line spacing 行距line voltage 线电压linear circuit 线性电路linear induction motor(LIM) 直线感应电动机linear speed 线速度liner 衬套lining 衬套link 链环，链节link library 程序库linkage 连杆linkage address 联系地址linkage specification 连杆规格表lintel 门楣liquid 液体liquid level 液位liquid level detector 液位检查器liquid level indicator 液位指示器list of materials 材料清单list of parts 零件清单live load 活动负荷living expenses 生活费用L-Key 内六角扳手ln-off signal 通断信号loac curve 载荷曲线load 负载，载量（数据，程序等）装入load cell 称重装置load condition 载重状态load measuring 杆量，称量load measuring choke coil 称量扼流线圈load measuring device 称重装置load measuring sensor 载重传感器load test 载重试验load transducer 载重传感器load weighing 称量load weighing floor 称量轿底load weighing platform 称量轿底load weighting device 称重装置loading 负载，负荷loading internal 乘客间隙时间loading internal timeloading time 进入电梯时间，装载时间loading weight 载重量lobby 楼厅，候梯厅lobby panel 门厅调度盘lobby surveillance 门厅检测装置local code 当地规定local lighting 局部照明local quench 局部淬火local regulation 当地规定local zone 本层楼区lock bolt 锁紧螺栓lock device 锁住装置lock down sagety 向下锁定安全装置lock net 锁母lock out operation 分离运转，分离操作lock striker 门锁碰头lock washer(L/W) 斜垫片lockable 可闭锁的，可锁定的locker 摇杆，锁紧器lock-in circuit 自保电路locking jaw 锁紧爪locking relay 自锁继电器locks 门锁装置，联锁装置log diary 运行日记logger 记录器logic analyser 逻辑分析器logic circuit 逻辑电路logic diagram 逻辑图logic element 逻辑元件logical combination 逻辑结合long ton 长吨，英制吨long wait hall call 候梯时间较长的门厅呼梯long wait landing call 候梯时间较长的层站呼梯longitudinal 纵向的Long's lay rope 同向捻（顺捻）钢丝绳loop 环圈loop circuit 环形电路loop current 环流loose bearing 松配轴承loose fit 动配合loss 损耗loss of power 功率损耗loudness level 响度louver 气窗low carbon steel 低碳钢low cost 低成本的，廉价的low rise building 低层建筑物low speed 低速的，慢速的low speed winding 低速绕组lower chord 下楔材料lower cost solution 低成本方案lower frame 底部框架lower/upper landing （自动扶梯）下部/上部通道lowest call reversal(LCR) 最低层呼梯反向lowest reversal floor 最低反向楼层low-rise lift group 低层区电梯组群low-rise zone 低层区low-speed door 低速门LS(limit switch) bracket 限位开关支架LS(limit switch) cam 限位开关碰铁lubricant 润滑剂lubricating fitting 润滑装置lubricating instructions 润滑说明书lubrication 润滑lubrication ring 润滑油杯lubricator 润滑器lug 线桥luggage lift 行李电梯lumen 流明（光通量单位）luminous indicator 发光指示器Lux 勒克司（照明单位）luxury car 豪华轿厢machinability 切削性machine 曳引机machine beam 曳引机承重钢梁machine beam plate 曳引机支撑板machine bed 曳引机座machine bed inserting mortar 曳引机座（砂浆）灌缝machine bed plate 机器底板，曳引机底板machine driving 曳引机machine earthquake proof stopper 曳引机防震挡止器machine elevation device 曳引机高度调整装置machine frame 曳引机架machine installation 曳引机安装machine isolation 曳引机隔震machine isolation device 曳引机隔震装置machine language 机器语言machine No. plate 曳引机编号牌machine room 机房machine room area 机房面积machine room arrangement 机房布置machine room depth 机房深度machine room height 机房高度machine room inspection 机房检修machine room lower 下机房machine room of hydraulic lift 液压电梯机房machine room plan 机房布置图machine room upper 上机房machine room width 机房宽度machine room wiring harness 机房配线束machine sheave cover 曳引机绳轮罩machine spacing bed 曳引机高度调整底座machine supporing steels 曳引机承重钢楔machine supporting beams 承重梁machine supporting steelwork 曳引机承重钢结构machine tools 机床machined 机加工的machinery 机械machining 机械加工machining allowance 加工余量machining in general 普通机械加工magnet 磁条magnet brake 磁力制动器magnet coil 电磁线圈magnet lamination 电磁铁芯片magnet plunger 插棒式电磁magnet vane 隔磁板magnetic amplifier 磁放大器magnetic brake 电磁制动器magnetic catch 磁闩magnetic charateristic 磁特性magnetic clutch 磁性离合器magnetic detector 磁力检查器magnetic flux 磁通量magnetic flux density 磁通密度magnetic leveling switch 磁性离合开关magnetic noise 电磁噪声magnetic pole 磁极magnetic resistance 磁阻magnetic switch 磁感应开关magnetism 磁性magnetism pole 磁棒magnitude 大小，数量，等级magntic core 磁铁芯mahogany 红木main chain 主链条main circuit 主电路main circuit breaker 主断路器main circuit control 主电路控制main contact 主触点main contactor 主接触器main drive 主驱动装置main drive chain 主驱动链main drive chain guard 主驱动链保护装置main drive shaft 主驱动轴。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

西尔康（SELCON）RCF1变频门机系统调整手册
1、门机按钮及显示
RCF1变频门机控制器利用按钮和显示可以对设备进行调节和设置参数，设备带有4位数显示，
具有下列意义（自左到右）

第一位数：参数类型选择
第二位数：参数号
第三和第四位数：参数值

用8只按钮调整参数，其功能如下表：
按钮功能

+ - 1 和 2
参数类型选择：


Ｕ＝速度


Ａ＝力矩


Ｉ＝位置


- =操作模式/门系统参数


||=输出类型指令/编码器输出信号类型

+ - 3 和 4 在开门和关门周期，或关门和开门周期选择速度曲线的相位
+ - 5 和 6 参数值调正  在“自学习模式”中，按住按钮 5 不放就能将门打开，
 在“手动模式”中，发出“开门”或“关门”指令

←┚ 7 存储已改的参数（按住按钮至少2秒钟，直至屏幕闪烁一次）
# 8 插入出厂设定的值（启动装置时，按住按钮）
←┚和# 7 和 8 一起工作模式/参数设置模式互换（同时按住2个按钮2秒以上）
- 和 ←┚ 2 和 7 一起激活自学习模式。
2、参数设置模式
转换到参数设置模式：同时按住 7 和 8。从工作模式转到参数设置模式。
选择参数：按 1 和 2 选择参数类型，按 3 或 4 选择参数号
选择参数值：按 5 或 6 可改变参数值。
存储已改的参数：按住 7 至少3秒，直至屏幕闪烁一次。
退出设置模式：同时按住 7 和 8，门机控制器返回到正常模式。
3、系统参数和操作类型表

参数缺少值工厂设置值意义

-1 00
操作类型：

00=电梯控制柜发出门指令
01=用按钮 5 和 6 手动操作。
02=自动开门、关门、开门
-2 09 设定电机转数的前两位数（缺省值为900转/分）
-3 00 设定电机转数的后两位数（缺省值为900转/分）
-4 50 设定电源频率（50Hz）
-5 30 位置继电器开关点（以 %计算）
-6 50 设定旋转编码器每转脉冲数（例 50）
-7 60 设定传动比（减速比）缺省值60=减速比1：6.0
-8 不用参数

-9 17 根据电机确定基本力距(调节范围从14到20) 对于工业电梯从14到16
对于滑动电机,SELCON电梯从17到20.

-0 00
以不同的方式显示参数

00=门位置显示以%计.
01=显示编码器的直接计数值
02=电机电缆上的即时频率值
03=开关门循环计数器,以循环/10计,按任意键显示循环/100,可以显示超过99990次循
环的计数值

4、门位置参数
门位置参数出厂设定设置范围门系统的调整意义
10 4 1-5 释放速度的开始
11 7 7-28 开门加速的开始
12 30 9-50 开门加速的结束
13 70 11-89 开门减速的开始
14 91 13-96 开门减速的结束
97 不可调整开门接近速度的开始
15 75 8-97 关门加速的结束
16 30 6-95 关门减速的开始
17 13 4-93 关门减速的结束
2 不可调整关门接近速度的开始
15 75 8-97 关门力监测范围的开始
113 36 5-99 关门力监测范围的结束

5、力距参数
力距参数出厂设置设置范围根据门系统的调整意义
A0 60 2%-100% 关门锁紧力距
A1 60 0%-11.xx 开门释放力距
A2 50 11.xx-12.xx 加速和减速力距
A3 50 12.xx-13.xx 快速开门力距
A4 51 13.xx-99% 开门接近加距
A5 51 99%-15.xx 加速和减速力距
A6 50 16.xx-17.xx 快速关门力距
A7 60 17.xx-113.xx 关门接近力距
A8 60 0-99% 自学习期间的力距
A9 30 0-99% 减小的力距

6、速度参数
速度参数出厂设定调节范围根据门系统的调整意义
U0 10 2-25 关门位置的理论速度
U1 14 2-32 门刀释放速度（离合器范围）
U2 70 2-99 开门高速速度
U3 8 2-32 开门接近速度
U4 10 2-25 开门位置的理论速度
U5 50 2-75 关门高速速度
U6 6 2-32 关门接近速度
U7 25 2-49
自学习运行期间的速度和无编码器运行时速
度
