西尔康(SELCON)RCF1变频门机系统调整手册
Jarless-Con中分永磁变频门机使用说明书中文版
3 上电
危险 控制器必须盖好盖板后才能上电。上电后不要打开盖板，不要触摸控制器的任何输入输出端子，否
则可能引起触电！ 所有外围配件的接线必须遵守本手册的指导，按照本手册所提供电路连接方法正确接线。否则引起
事故！ 请勿随意更改控制器厂家参数。否则可能造成设备的损害！ 非专业技术人员请勿在运行中检测信号。否则可能引起人身伤害或设备损坏！
2.2.1 门机安装支架的安装................................................................................................................................ 11 2.2.1.1 立柱安装................................................................................................................................................ 11 2.2.1.2 直粱安装................................................................................................................................................ 11 2.2.1.3 轿顶安装................................................................................................................................................ 12 2.2.2 Jarless-con 门机的安装和调试 ............................................................................................................. 12 2.2.3 轿门板安装和调整.................................................................................................................................... 13 2.2.3.1 轿门板的安装......................................................................................................................................... 13 2.2.3.2 轿门板的调整......................................................................................................................................... 14 2.2.4 门刀的安装调试........................................................................................................................................ 15 2.2.4.1 摆臂式异步门刀安装............................................................................................................................. 15 2.2.4.2 防扒异步门刀的安装............................................................................................................................ 16 2.2.4.3 同步门刀的安装.................................................................................................................................... 17 2.2.5 挂板阻力调整........................................................................................................................................ 17 2.2.6 门保护走线................................................................................................................................................ 18 2.2.6.1 安全触板走线......................................................................................................................................... 18 2.2.6.2 光幕走线................................................................................................................................................ 18
西尔康(SELCON)RCF1变频门机系统调整手册
西尔康（SELCON）RCF1变频门机系统调整手册
增清收集整理
1、门机按钮及显示
RCF1变频门机控制器利用按钮和显示可以对设备进行调节和设置参数，设备带有4位数显示，具有下列意义（自左到右）
第一位数：参数类型选择
第二位数：参数号
第三和第四位数：参数值
用8只按钮调整参数，其功能如下表：
2、参数设置模式
转换到参数设置模式：同时按住7 和8。
从工作模式转到参数设置模式。
选择参数：按 1 和2 选择参数类型，按 3 或4 选择参数号
选择参数值：按 5 或6 可改变参数值。
存储已改的参数：按住7 至少3秒，直至屏幕闪烁一次。
退出设置模式：同时按住7 和8，门机控制器返回到正常模式。
3、系统参数和操作类型表
4、门位置参数
5、力距参数
6、速度参数
7、门速曲线调整图。
各类门机调试手册
申菱门机使用手册NSFC01-01型一、接线图1．编码方式接线图2．SW方式接线图注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端附：控制器在NICE3000/ MPS300控制系统中应用的现场接线表1.二、开关门过程说明编码方式开关门过程说明开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率d15，进入开门起始低速运行。
2、当门位置脉冲?d03时，开始以目标频率值为d16、加减速时间为d29，进入开门高速运行（高速段一般设置为一段，即：d16、d17、d18、d19设置为相同值）。
3、当门位置脉冲?d07时,开始以目标频率值为d20、加减速时间为d33,进入开门结束低速运行。
4、当门位置脉冲?d08时，开始以保持频率d21、保持电流d40进入门到位力矩保持。
注意：1、开门高速段即：d16=d17=d18=d19,对应的加减的参数d30、d31和d32将不起作用。
2、通过调节：各段的运行频率、加减速时间或门的脉冲位置点，实现开门的运行曲线。
该系统以开门到位为门位置脉冲的100%，关门到位为门位置脉冲的0%。
3、开门到位保持频率为d21,保持电流为d40。
保持时间为d42,范围为0.1到499(sec),当设置为0时，则长期保持。
4、若低速段开门力矩较小，可以适当加大P05的值。
关门过程：1、以力矩提升为P05、加减速时间为d34，加速到开门低速频率d22，进入关门起始低速运行。
2、当门位置脉冲?d09时，开始以目标频率值为d23、加减速时间为d35，进入关门高速运行（高速段一般设置为一段，即：d23、d24、d25、d26设置为相同值）。
各类门机调试手册
各类门机调试手册 The document was finally revised on 2021申菱门机使用手册NSFC01-01型一、接线图1．编码方式接线图2．SW方式接线图注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端附：控制器在NICE3000/ MPS300控制系统中应用的现场接线表1.控制器在NICE3000控制系统中应用的现场接线表二、开关门过程说明编码方式开关门过程说明开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率d15，进入开门起始低速运行。
2、当门位置脉冲d03时，开始以目标频率值为d16、加减速时间为d29，进入开门高速运行（高速段一般设置为一段，即：d16、d17、d18、d19设置为相同值）。
速运行。
4、当门位置脉冲d08时，开始以保持频率d21、保持电流d40进入门到位力矩保持。
注意：1、开门高速段即：d16=d17=d18=d19,对应的加减的参数 d30、d31和d32将不起作用。
2、通过调节：各段的运行频率、加减速时间或门的脉冲位置点，实现开门的运行曲线。
该系统以开门到位为门位置脉冲的100%，关门到位为门位置脉冲的0%。
3、开门到位保持频率为d21,保持电流为d40。
保持时间为d42,范围为到499(sec),当设置为0时，则长期保持。
4、若低速段开门力矩较小，可以适当加大P05的值。
关门过程：1、以力矩提升为P05、加减速时间为d34，加速到开门低速频率 d22，进入关门起始低速运行。
运行（高速段一般设置为一段，即：d23、d24、d25、d26设置为相同值）。
各类门机调试手册
各类门机调试手册————————————————————————————————作者: ————————————————————————————————日期:ﻩ申菱门机使用手册NSFＣ01－01型一、接线图1.编码方式接线图2.SＷ方式接线图注意：1．与上位机配线时，请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态．(端子Ａ2)－-开到位常开输出,(端子Ａ3)－-关到位常开输出, （端子C2-C3)--输出公共端附:控制器在NIＣE30０0/ ＭＰＳ３0０控制系统中应用的现场接线表1.控制器在NICＥ３0００控制系统中应用的现场接线表ﻩﻩ端子名称端子功能线号对应到NICE3000中L 22０Ｖ电源褐色ＪP:11到轿顶接线箱插件Ｎ２20V电源蓝色ＪP:1２PE 接地黄绿接地的接线柱OD 开门命令常开输入2＃ＣＮ4:B1到轿顶板CＤ关门命令常开输入３＃ＣN4:Ｂ2CM 开关门输入公共端1# ＣN4：BMCM0 到位输出公共端4＃ＣＮ３:P2４VOLT 开门到位常闭输出5＃CN3:X3CLT 关门到位常闭输出6# 不用ＯR 开门到位输入信号到门机限位开关(SW方式选用）CR 关门到位输入信号CＯM 开关门到位公共端二、开关门过程说明编码方式开关门过程说明开门过程1、以力矩提升为P05、加减速时间为d28,加速到开门低速频率d15,进入开门起始低速运行。
2、当门位置脉冲≥d03时，开始以目标频率值为d１6、加减速时间为d２9，进入开门高速运行(高速段一般设置为一段,即：ｄ16、d１7、d1８、ｄ1９设置为相同值）。
3、当门位置脉冲≥d０7时,开始以目标频率值为d2０、加减速时间为d33,进入开门结束低速运行。
4、当门位置脉冲≥d0８时,开始以保持频率d21、保持电流d４0进入门到位力矩保持。
Easy-con说明书(西奥)
Easy-con中分永磁变频门机杭州西子孚信科技有限公司2009年11月目录1 、产品介绍....................................................................................................... 错误!未定义书签。
功能描述..................................................................................................................... 错误!未定义书签。
技术参数..................................................................................................................... 错误!未定义书签。
工作条件..................................................................................................................... 错误!未定义书签。
工作原理..................................................................................................................... 错误!未定义书签。
2 、门机安装说明............................................................................................... 错误!未定义书签。
门机安装总图............................................................................................................. 错误!未定义书签。
Easycon说明书西奥.doc
Easy-con中分永磁变频门机杭州西子孚信科技有限公司2009 年 11 月目录1 、产品介绍 ................................................... 错误 !未定义书签。
功能描述 .......................................................... 错误 !未定义书签。
技术参数 .......................................................... 错误 !未定义书签。
工作条件 .......................................................... 错误 !未定义书签。
工作原理 .......................................................... 错误 !未定义书签。
2 、门机安装说明 ............................................... 错误 !未定义书签。
门机安装总图 ...................................................... 错误 !未定义书签。
门机的安装与调整 .................................................. 错误 !未定义书签。
门机的固定 . .................................................... 错误 !未定义书签。
门机的调整 . .................................................... 错误 !未定义书签。
轿门板安装 . .................................................... 错误 !未定义书签。
Jarless-Con门机调试说明书(西子)
Jarless-Con使用说明书（中文版）调试步骤1 定位（此步骤出厂时已完成，工地不需再做。
如果更换电机或变频器，需要重新定位）把轿门拉到中间位置（不能带厅门），SW2拨到ON，SW3拨到OFF，然后按learn button键，此时，可以看到门稍微动了一下，约5秒后，定位完成。
若定位时门板不动，则把门拉开一点再次定位，直到门能稍微动一下说明定位成功。
2 自学习把门放在中间位置，把SW2、SW3拨到ON，然后按learn button键，此时，自学习开始。
运动方向为：关门－关到位－开门－开到位－关门－关到位－失去力矩保持，自学习完成。
若门向开门方向运动，则把SW1的状态拨到相反的位。
自学习时，门机开关门到位后没有到位信号输出。
3 演示运行把SW2、SW3拨到ON，然后按run button键，此时，门将向关门方向运动，直到关门到位。
再按一次run button键，此时门机将反复开关门演示运行。
演示运行时，门机开关门到位后分别都有到位信号输出，由此可以判定门机是否正常。
若没有到位信号输出，则按故障判断方法3查找原因。
4 正常模式设置把SW2拨到OFF，门机关门到位并有力矩保持。
此时，调试完成，门机等待控制系统发开关门命令。
若门机关到位后无力矩保持，则根据实际现象判断问题原因，见附表故障判断方法故障判断方法1 门机上电无电源显示A：电源开关是否打开B：测量插件P5处L与N之间的电压是否为AC220VC：检查变频器背面，保险丝及开关之间的连线是否有脱落和松动若以上都没有问题，则变频器损坏2 电机损坏的判断变频器断电，电机三相线插头拔出，用万用表分别测量三相之间的电阻和每相对地之间的电阻。
A: 2.3N*M电机三相约为30欧, 5N*M电机三相之间电阻为25欧B: 对地电阻应为无穷大3 演示运行时门机没有到位信号输出A：门开到达或关到达时，观察变频器上对应的到位灯是否亮，如果亮则进入步骤B，不亮则进入步骤CB：把P1插件拔掉，让门机演示运行，量P1-1和P1-2或者P1-1和P1-3之间通断是否正常，若正常，则说明门机变频器正常，是控制系统的信号有问题（控制柜接线或参数设置），若不正常，则说明门机变频器损坏。
西尔康(SELCON)RCF1变频门机系统调整手册
西尔康（SELCON ）RCF1变频门机系统调整手册
增清收集整理

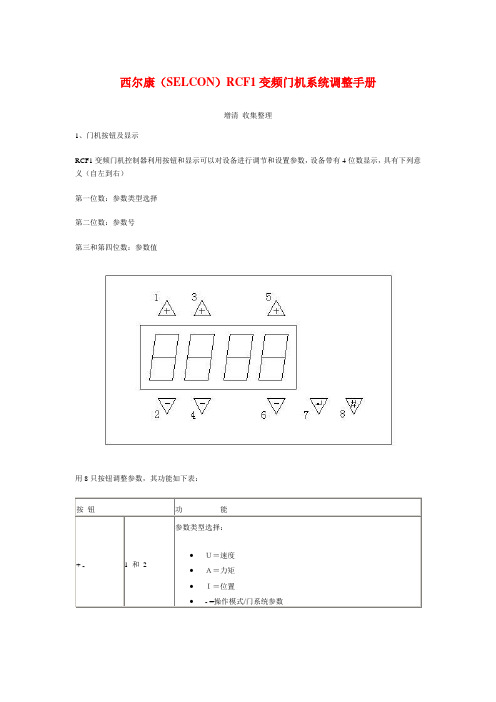

1、门机按钮及显示
RCF1变频门机控制器利用按钮和显示可以对设备进行调节和设置参数，设备带有4位数显示，具有下列意义（自左到右）第一位数：参数类型选择
第二位数：参数号
第三和第四位数：参数值
v y 6v 8w
2
用8只按钮调整参数，其功能如下表:
2、参数设置模式
转换到参数设置模式：同时按住7和8。
从工作模式转到参数设置模式。
选择参数：按1和2选择参数类型，按3或4选择参数号
选择参数值：按5或6可改变参数值。
存储已改的参数：按住7至少3秒，直至屏幕闪烁一次。
退岀设置模式：同时按住7和8,门机控制器返回到正常模式。
3、系统参数和操作类型表
4、门位置参数
5、力距参数
6、速度参数
7、门速曲线调整图
精品word 文档值得下载值得拥有
12幅13门完全
关诩状
态显示
值为
“2
关门力限制皴
A
IT
精品word文档值得下载值得拥有。
电梯门机专用变频器调试手册
NC L NC N W NC V U NC2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21图1-3 A1型变频器基本接线示意图NC L NC N W NC V U NC1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22图1-6 A2型变频器基本接线示意图二、注意事项1、适配编码器A1型变频器可选用三种编码器输入信号——推挽、开路集电极、差分编码器。
A2型变频器可选用两种编码器输入信号——推挽和开路集电极编码器。
A1和A2型门机变频器都必须选用24V电源、小于1024脉冲数的编码器。
2、适配电机类型电梯门机专用变频器适用于三相220V交流电机，110V和380V的电机通过转换也可以使用：（1）380V ‘Y’形接线的电机要换成‘▲’形接线（2）110V的电机有部分可以用：换算关系：50Hz×110V / 电机名牌的额定频率≈UeUe在220V左右的电机也可以用。
3、编码器和U、V、W接线确认编码器A、B相不要接反，监视参数U9：开门过程U9增大，关门过程U9减小。
电机的三相U、V、W相序不要接错，开门指令时，电机进行开门运行，反之关门运行。
4、开、关门力矩调整矢量控制(F03=0)时，调整F51可以调节输出力矩；矢量控制时门机变频器可以根据门的重量自动进行相应的力矩输出。
V/F控制(F03=1/2/3)时，调整F34可以调节输出力矩，调节F64～F71可以降低电机的抖动。
5、开、关门保持力矩调整调整F30、F31可以调节开、关门力矩保持时的力矩大小。
调整F33可以调节开、关门力矩保持时的速度大小。
6、获取门宽数据的方法(1) 通过自学习得到门宽数据；(2) 门机断电，把门推到关门到位位置后，门机上电，慢慢把门拉到开门到位位置，参数U9里面的数据就是门宽数据；(3) 变频器在选用编码器时，将电梯门从关门到位状态运行至开门到位状态，观察编码器大约转了几圈，相应的计算：门的总脉冲数= 编码器转动的圈数×4 ×编码器脉冲数7、端子控制设置（只适用于A2门机）F03＝3端子控制时，必须先设定限位端子的常开、常闭状态；端子控制时要注意设置F40和F41。
